인천 서구 가좌동 현대3차아파트 전기 누전 수리 및 차단기 트립 원인 진단 사례
작성일2026-06-13
본문
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사 업체로서, 인천 지역 전기 누전 수리 및 차단기 트립 원인 진단을 수행하고 있습니다.
이번 현장은 인천 서구 가좌동 현대3차아파트 세대 내부에서 진행한 전기 누전 수리 및 차단기 트립 원인 진단 사례입니다.
고객께서는 약 1년 동안 불특정한 시간대에 누전 차단기가 반복적으로 떨어지는 문제를 겪고 계셨습니다.
외출 후 귀가했을 때 세대 전체 전기가 차단되어 있거나, 전등 회로 누전 차단기 또는 메인 누전 차단기가 임의로 트립되는 증상이 반복되어 일상생활에 큰 불편이 발생한 상황이었습니다.
기존에 여러 차례 점검과 차단기 교체가 이루어졌으나 정확한 원인은 특정되지 않았습니다.
일부 점검 과정에서 차단기 고장으로 판단하여 세대 분전반 내 여러 차단기를 누전 차단기로 교체한 상태였고,
그 결과 특정 회로만 차단되는 경우와 세대 전체 전원이 차단되는 경우가 혼재되어 증상 판단이 더 어려워진 상태였습니다.
바른전기는 현장 접수 당시 고객께 반복 증상, 차단기 트립 시점, 기존 점검 이력, 최근 조명 교체 이력 등을 확인한 뒤 출동하였습니다.
본 현장은 단순 차단기 교체가 아닌 실제 누전 원인 추적이 필요한 사례였으므로, 세대 분전반 절연저항 측정부터 각 전등 회로별 배선 추적까지 순차적으로 진단하였습니다.
목차
- 1. 현장 개요
- 2. 사용 장비 및 진단 데이터
- 3. 규격 준수 점검 및 수리 내역
- 4. 누전 원인 분석
- 5. 안전성 검증 결과
- 6. 현장 핵심 요약
- 7. 자주 묻는 질문(FAQ)
1. 현장 개요
본 현장은 인천 서구 가좌동 현대3차아파트 세대 내부에서 발생한 반복 누전 차단기 트립 문제를 진단하고 수리한 사례입니다.
고객께서는 약 1년 동안 불규칙하게 차단기가 떨어지는 현상을 겪고 계셨으며, 특정 시간대나 특정 가전제품 사용 상황으로 명확하게 구분되지 않아 원인 파악이 매우 어려운 상태였습니다.
- 현장 위치 : 인천 서구 가좌동 현대3차아파트
- 시설 유형 : 공동주택 세대 내부
- 주요 증상 : 전등 회로 및 메인 누전 차단기 반복 트립
- 불편 기간 : 약 1년
- 점검 대상 : 세대 분전반, 전등 회로, 욕실 천장 전등 박스, 거실 전등, 작은방 전등 회로
- 최종 원인 : 기존 LED 전등 교체 과정에서 남겨진 전산볼트 간섭으로 인한 전선 피복 손상
전기 누전은 증상이 항상 일정하게 나타나지 않을 수 있습니다.
전선 피복 손상, 습기, 결로, 접속 불량, 부적절한 조명 설치, 금속 부속품과 전선의 접촉 등 다양한 원인으로 발생할 수 있으며,
증상이 간헐적으로 나타나는 경우에는 절연저항계와 회로 추적을 활용한 체계적인 진단이 필요합니다.
2. 사용 장비 및 진단 데이터
이번 현장에서는 누전 원인을 특정하기 위해 세대 분전반에서 각 회로의 상태를 확인하고, 절연저항계를 사용하여 실제 누전 여부를 측정하였습니다.
측정 결과 전등 회로에서 절연 상태가 비정상적으로 확인되었으며, 바른전기 책임 기술진은 전등 회로를 구간별로 분리해 원인 지점을 좁혀가는 방식으로 진단을 진행하였습니다.
- 사용 장비 : 절연저항계, 전압 확인 장비, 기본 전기공사 수공구, LED 전등 탈거 및 재설치 공구
- 1차 점검 : 세대 분전반 차단기 구성 확인
- 2차 점검 : 절연저항 측정을 통한 실제 누전 여부 확인
- 3차 점검 : 다용도실 및 베란다 누수·습기 가능성 외관 확인
- 4차 점검 : 욕실 천장 전등 박스 배선 확인
- 5차 점검 : 거실 전등 회로 분리 및 배선 방향 추적
- 6차 점검 : 작은방 전등 탈거 후 천장 전등 박스 내부 배선 확인
- 검증 방식 : 손상 의심 구간 분리 후 세대 분전반에서 절연저항 수치 정상 회복 여부 확인
현장 측정 결과, 단순 차단기 고장이 아니라 전등 회로 내 실제 누전이 발생하고 있는 상태로 판단되었습니다.
절연 저항 기준치에 미달하는 회로는 누전 차단기 트립, 전선 발열, 감전 위험, 화재 위험으로 이어질 수 있으므로 정확한 원인 지점 확인과 수리가 필요합니다.
3. 규격 준수 점검 및 수리 내역

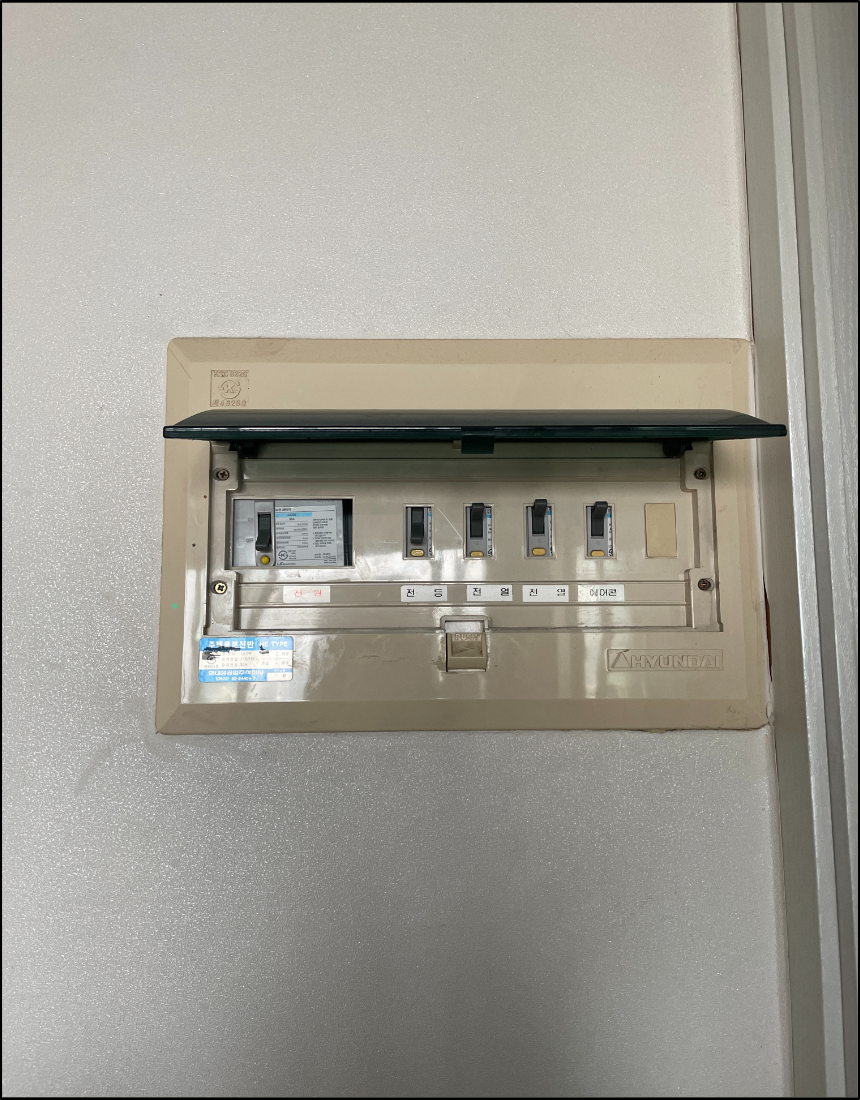

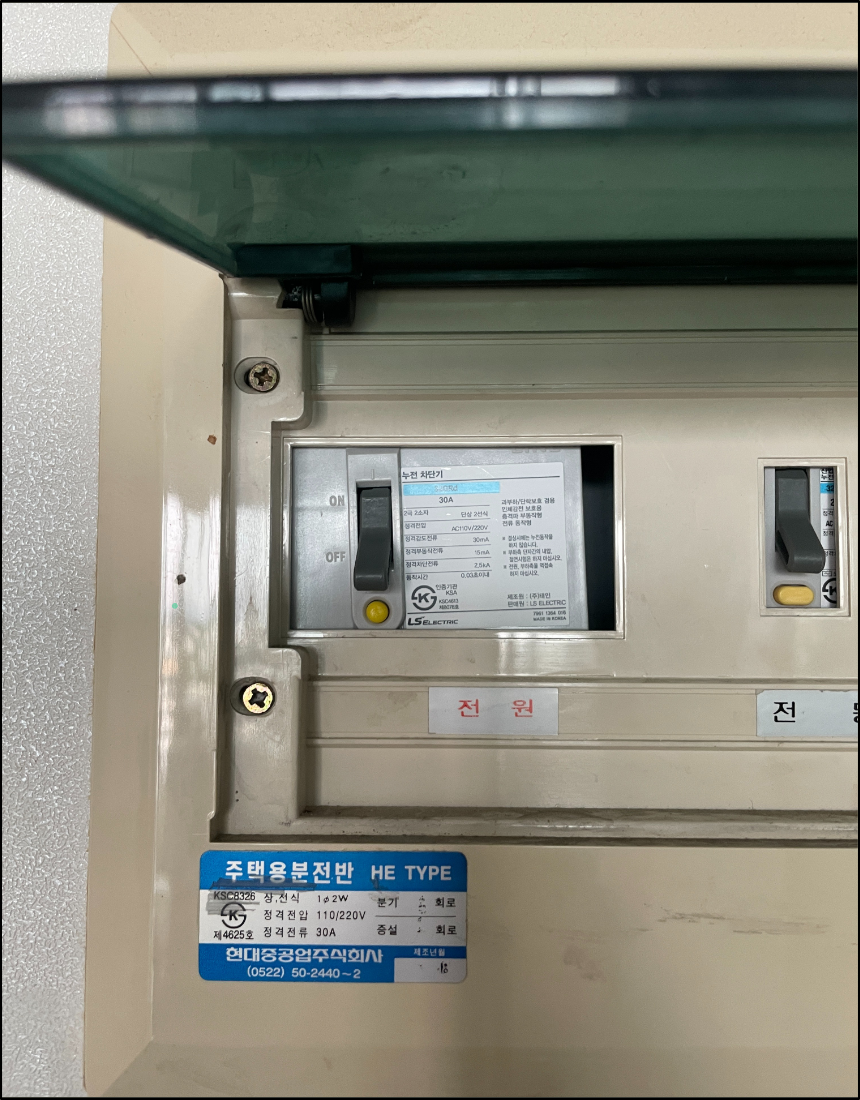

세대 분전반의 기존 차단기 구성과 회로 라벨 상태를 확인한 모습입니다.
3-1. 세대 분전반 차단기 구성 확인
메인 누전 차단기와 전등 회로 차단기 상태를 세부 확인하였습니다.
먼저 세대 분전반을 확인한 결과, 기존 점검 과정에서 여러 차단기가 누전 차단기로 교체되어 있었습니다.
이로 인해 전등 회로 누전 차단기만 트립되는 경우와 메인 누전 차단기가 함께 떨어지는 경우가 혼재되어 있었습니다.
바른전기는 차단기 교체 여부보다 실제 누전 발생 회로를 찾는 것이 우선이라고 판단하고, 분전반에서 회로별 절연저항 측정을 진행하였습니다.
3-2. 절연저항 측정 및 전등 회로 이상 확인

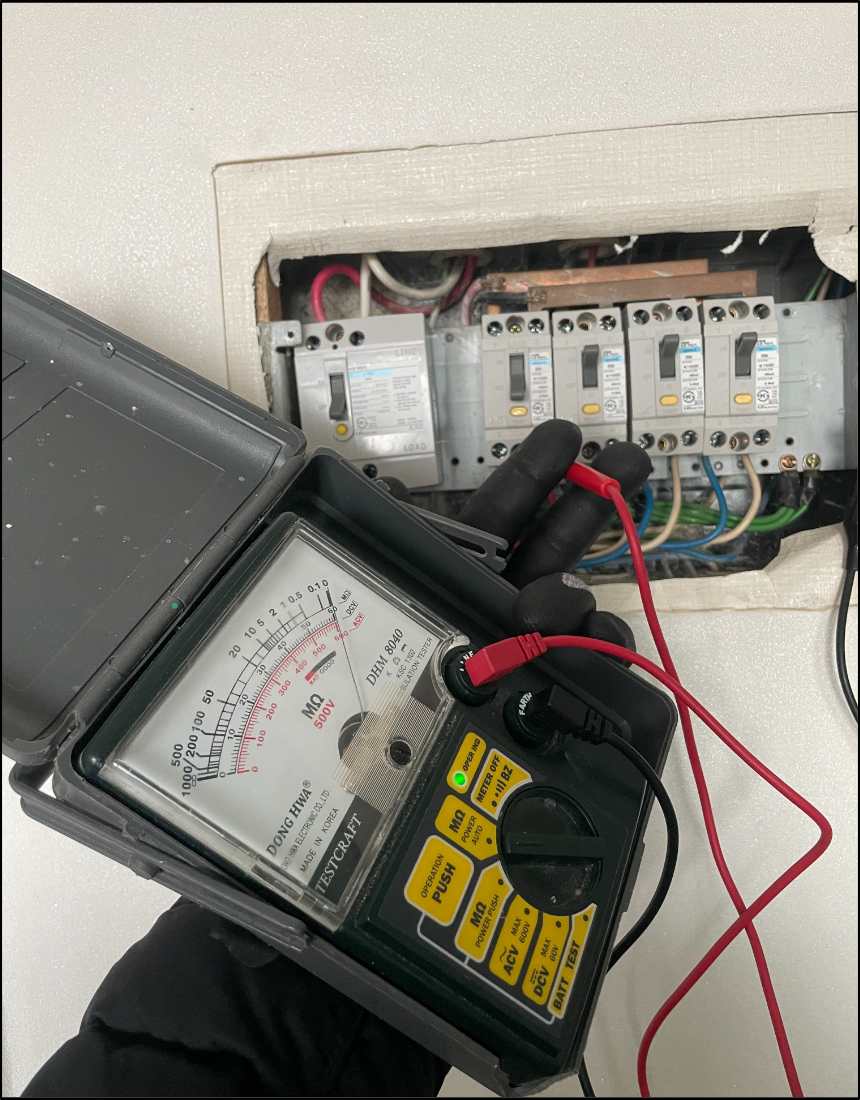

절연저항계를 사용하여 세대 분전반에서 누전 발생 여부를 측정하였습니다.
절연저항계로 각 회로를 확인한 결과, 전등 회로에서 비정상 절연 상태가 확인되었습니다.
이는 차단기 자체의 단순 불량보다 전등 회로 배선 어딘가에서 누전이 발생하고 있을 가능성을 의미합니다.
이에 따라 전체 전등 회로를 한 번에 판단하지 않고, 각 공간의 전등 박스를 순차적으로 확인하여 원인 구간을 좁혀갔습니다.
3-3. 다용도실 및 베란다 누수 가능성 확인

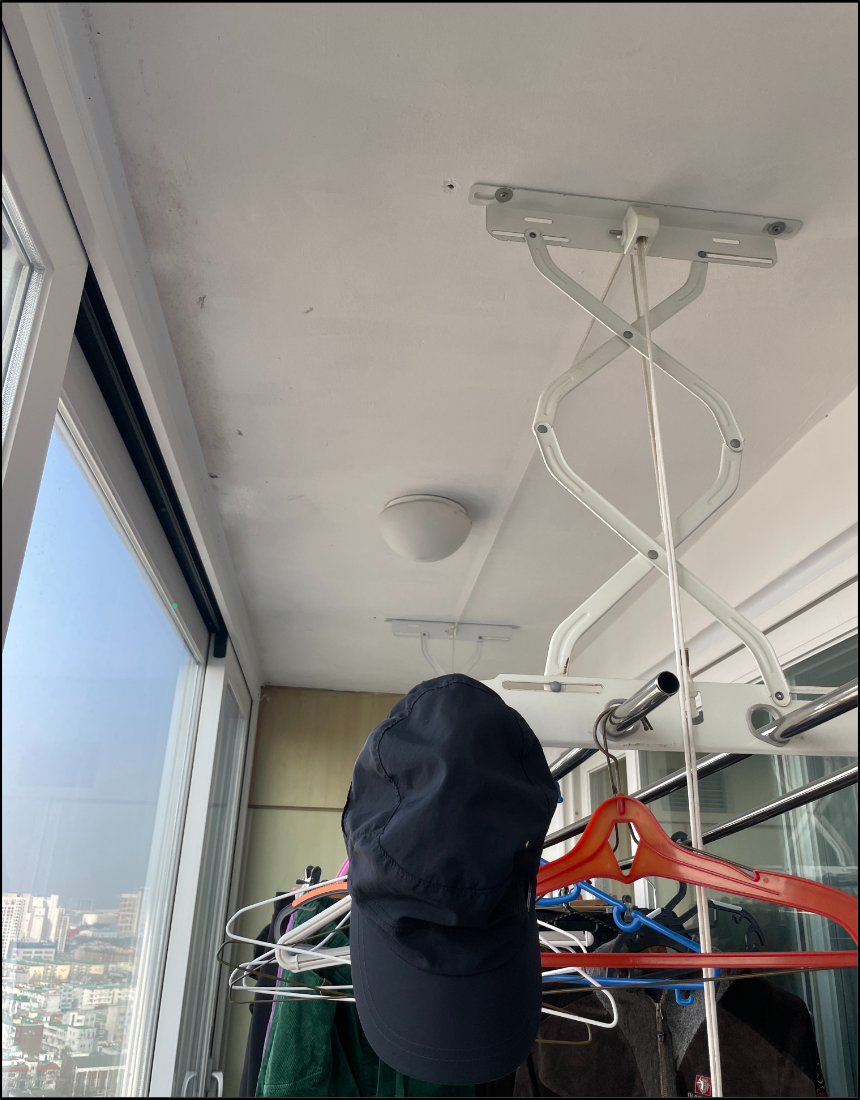

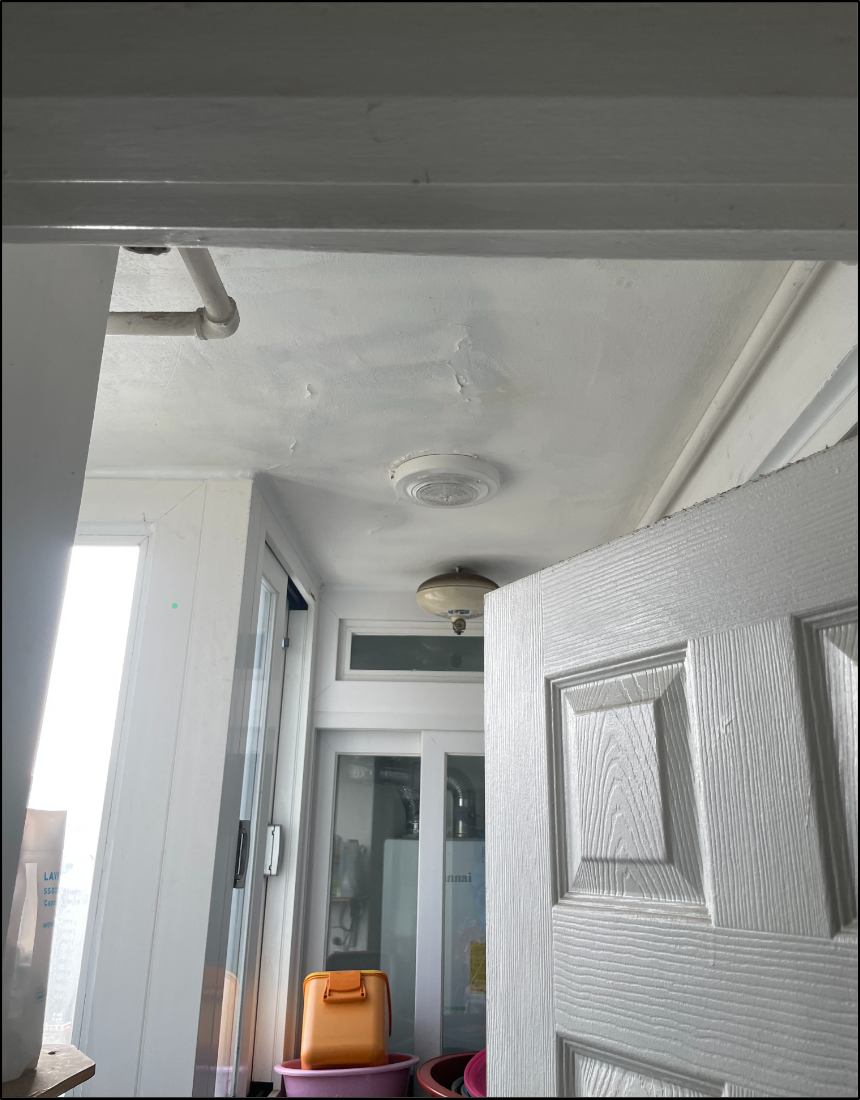

다용도실 및 베란다 구간의 누수·습기 가능성을 외관상 확인하였습니다.
공동주택 누전은 누수, 결로, 베란다 조명, 다용도실 조명, 욕실 천장 내부 습기와 관련되는 경우가 많습니다.
따라서 먼저 다용도실과 베란다 구간의 외관 상태를 확인하였고, 육안상 누수 또는 습기로 인한 명확한 이상은 확인되지 않았습니다.
3-4. 욕실 천장 전등 박스 점검

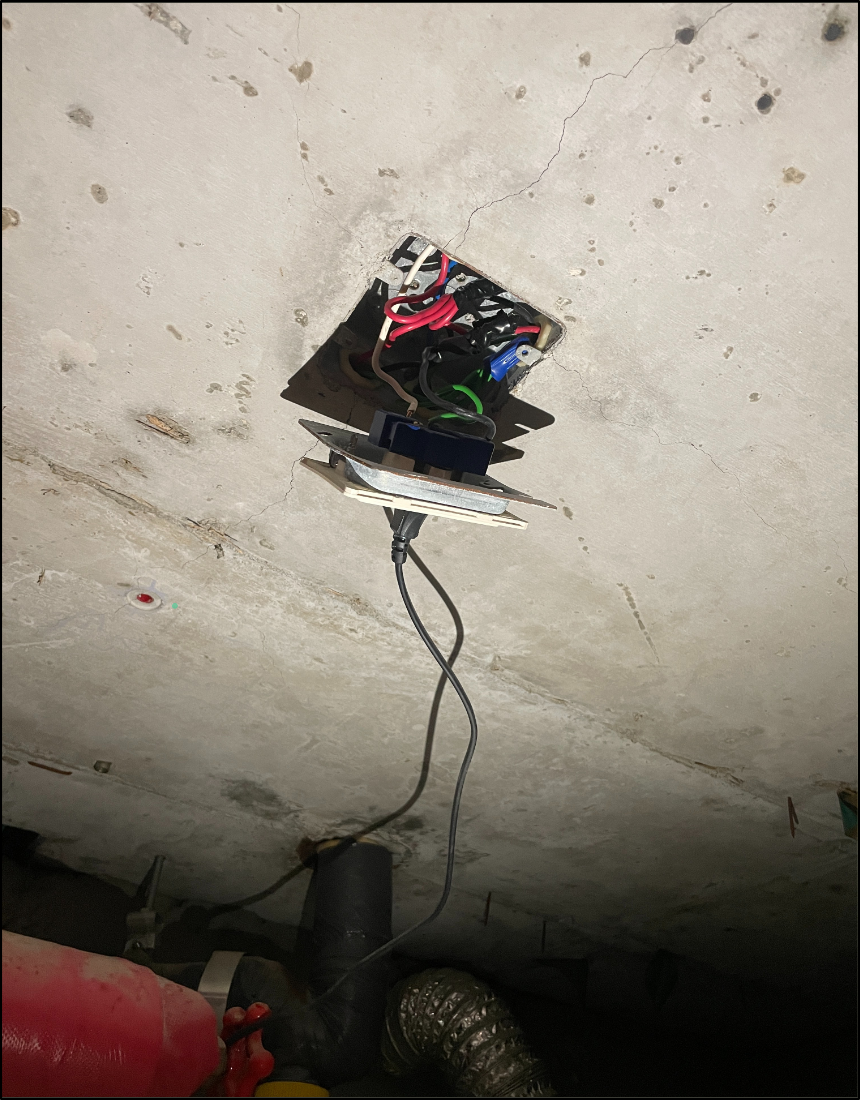

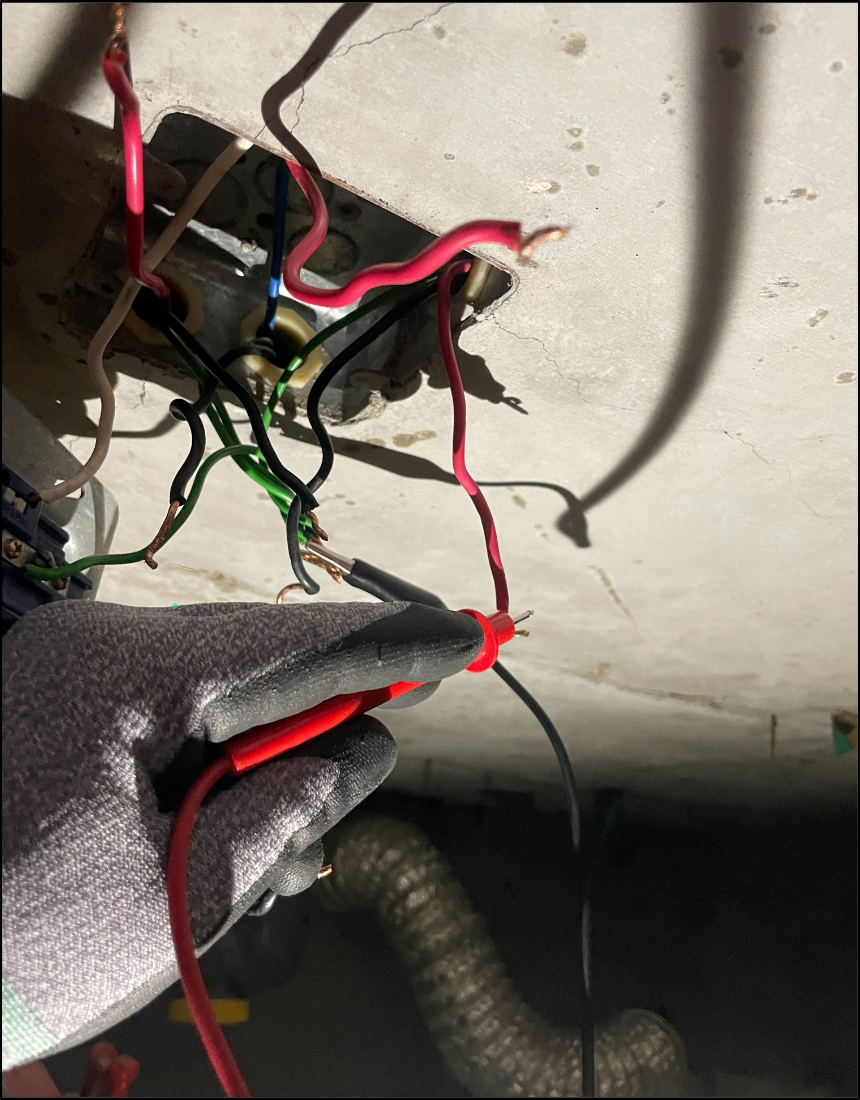

욕실 천장 전등 박스 배선을 확보하고 누전 여부를 확인한 모습입니다.
욕실 천장 전등 박스 내부 배선 상태를 세부 점검하였습니다.

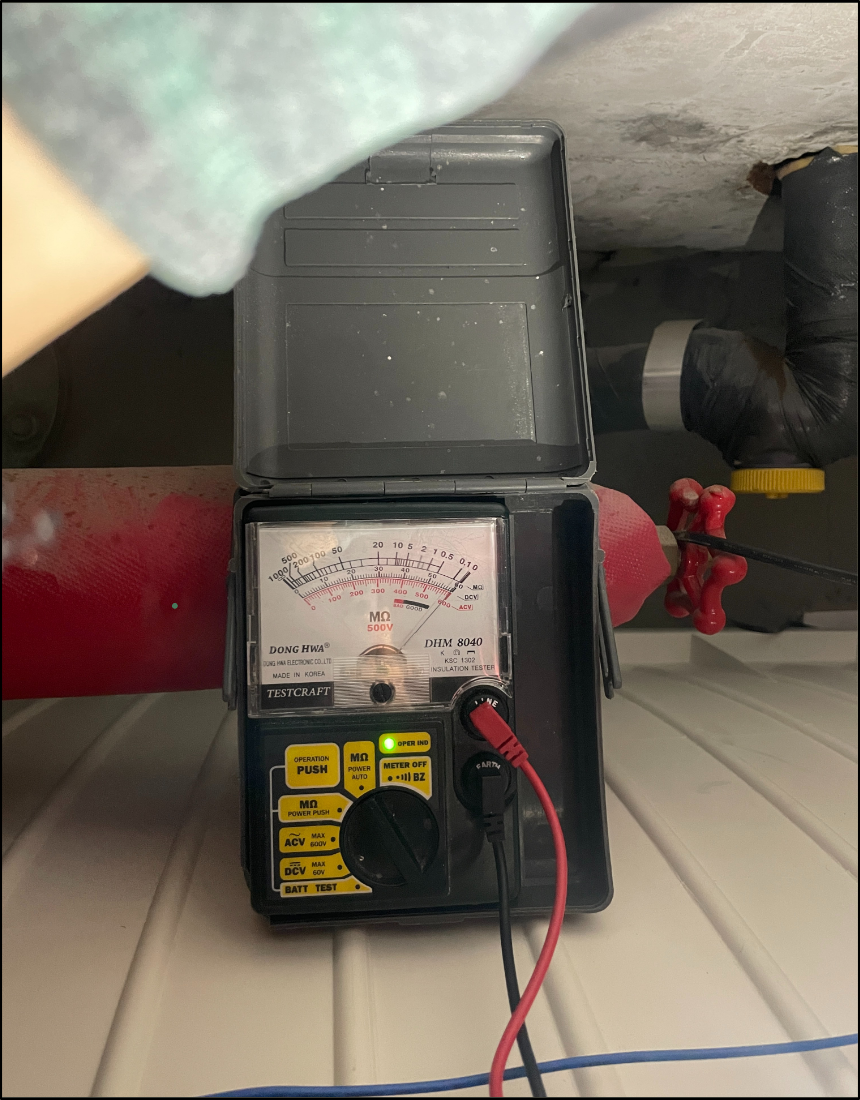

천장 내부 구간에서 절연저항 측정을 통해 누전 회로를 추적하였습니다.
다음으로 욕실 천장 내부 전등 박스의 배선을 확보하여 누전 여부를 검사하였습니다.
욕실 구간 점검 결과, 누전 원인은 욕실 내부가 아닌 다른 전등 회로 방향에 있는 것으로 확인되었습니다. 이에 따라 거실 전등과 작은방 전등 방향으로 회로 추적을 이어갔습니다.
3-5. 거실 전등 탈거 및 선로 방향 추적

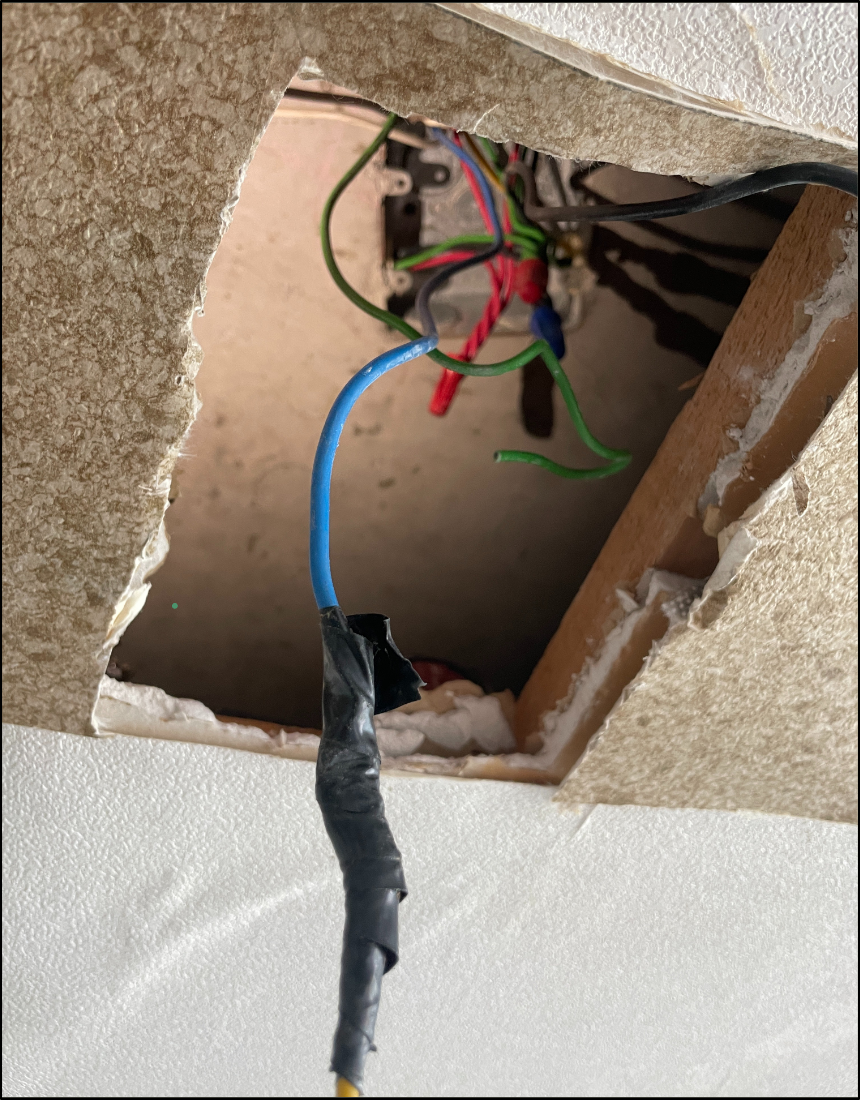

거실 천장 전등 박스 내부 배선 상태를 근접 확인하였습니다.

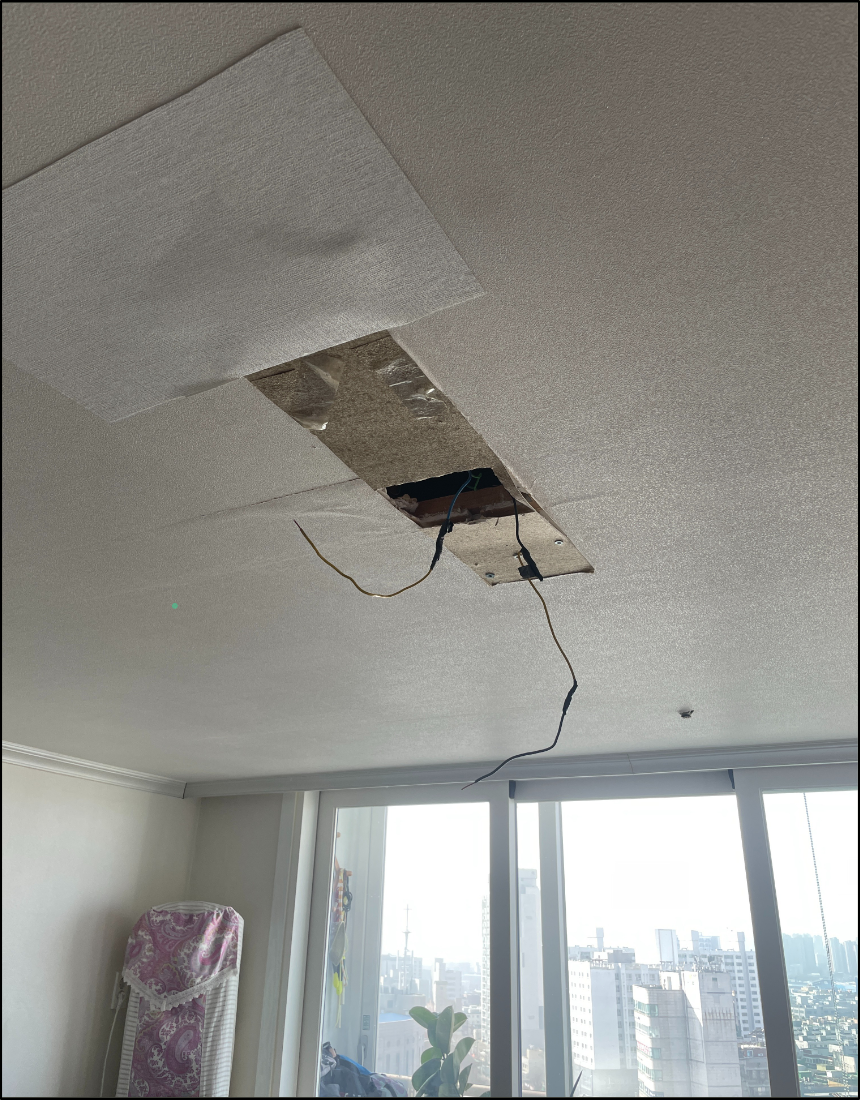

거실 전등을 탈거한 후 천장 배선 상태를 확인하였습니다.
회로 분리와 측정 결과, 누전 선로가 작은방 방향으로 이어지는 것으로 판단되었습니다.
이 단계에서 누전 범위가 넓은 전등 회로 전체에서 작은방 전등 구간으로 좁혀졌습니다.
3-6. 작은방 전등 박스 내부 원인 확인

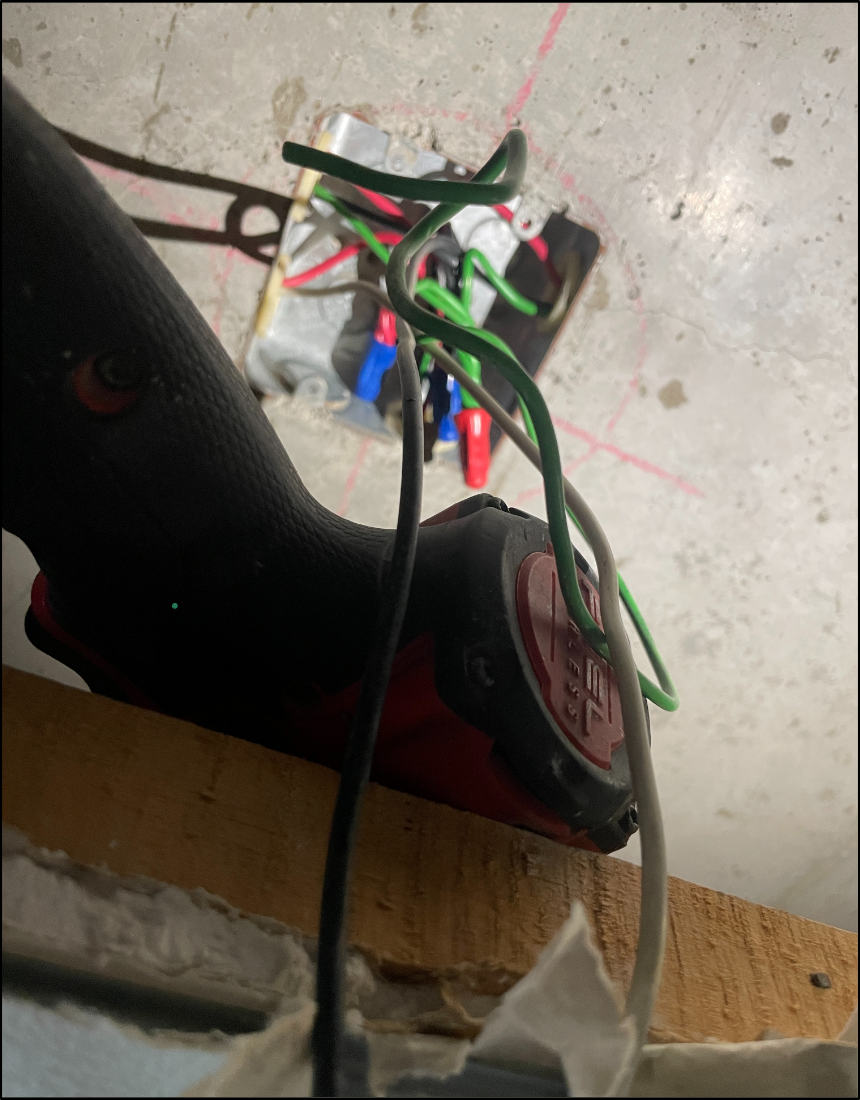

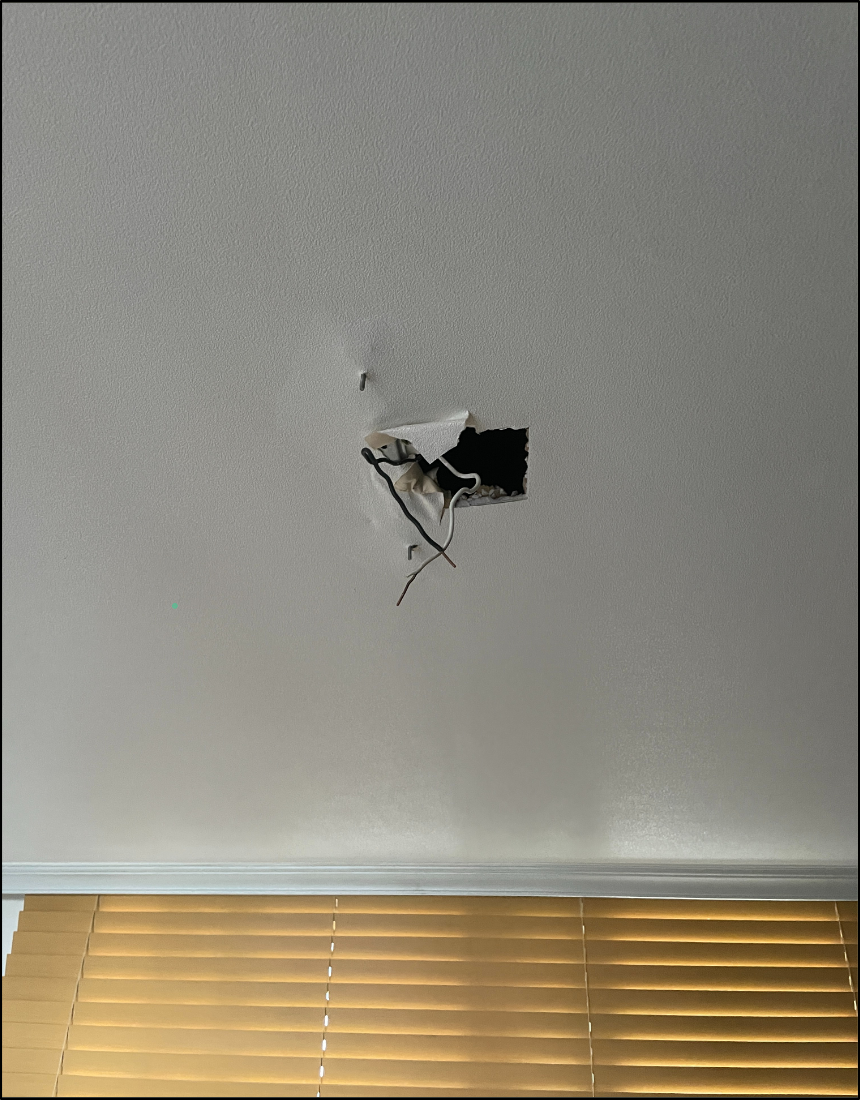

작은방 전등 탈거 후 천장 내부 누전 원인 구간을 확인하였습니다.

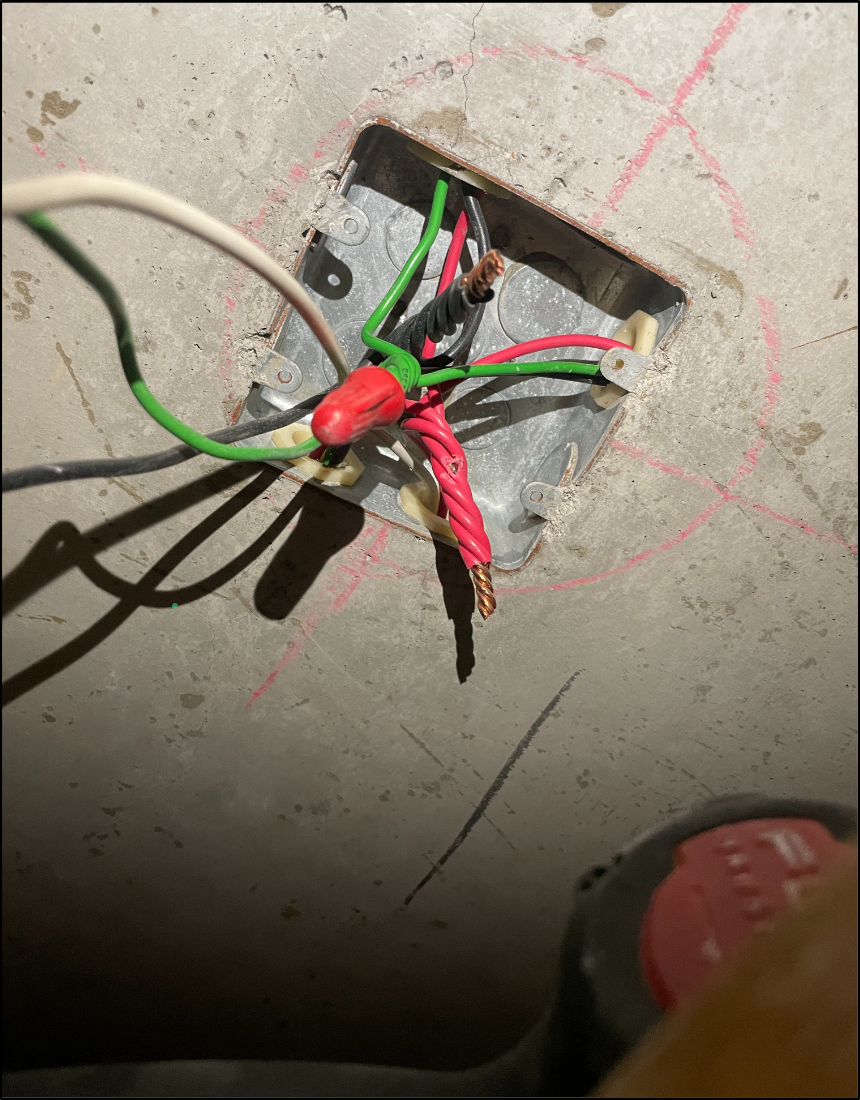

작은방 천장 내부 전등 회로 배선 상태를 추가 확인하였습니다.
작은방으로 이동하여 LED 전등을 탈거하고 천장 전등 박스 내부 배선을 확인한 결과, 적색 전선의 피복이 손상되어 구리선 일부가 노출된 상태를 확인하였습니다.
손상 부위 주변에는 기존 구형 전등을 지지하던 전산볼트가 남아 있었고, 이 전산볼트 끝단이 손상된 전선 피복 부위와 간섭하여 누전 차단기 트립을 유발한 것으로 확인되었습니다.
3-7. 원인 구간 분리 후 절연저항 정상 회복 확인

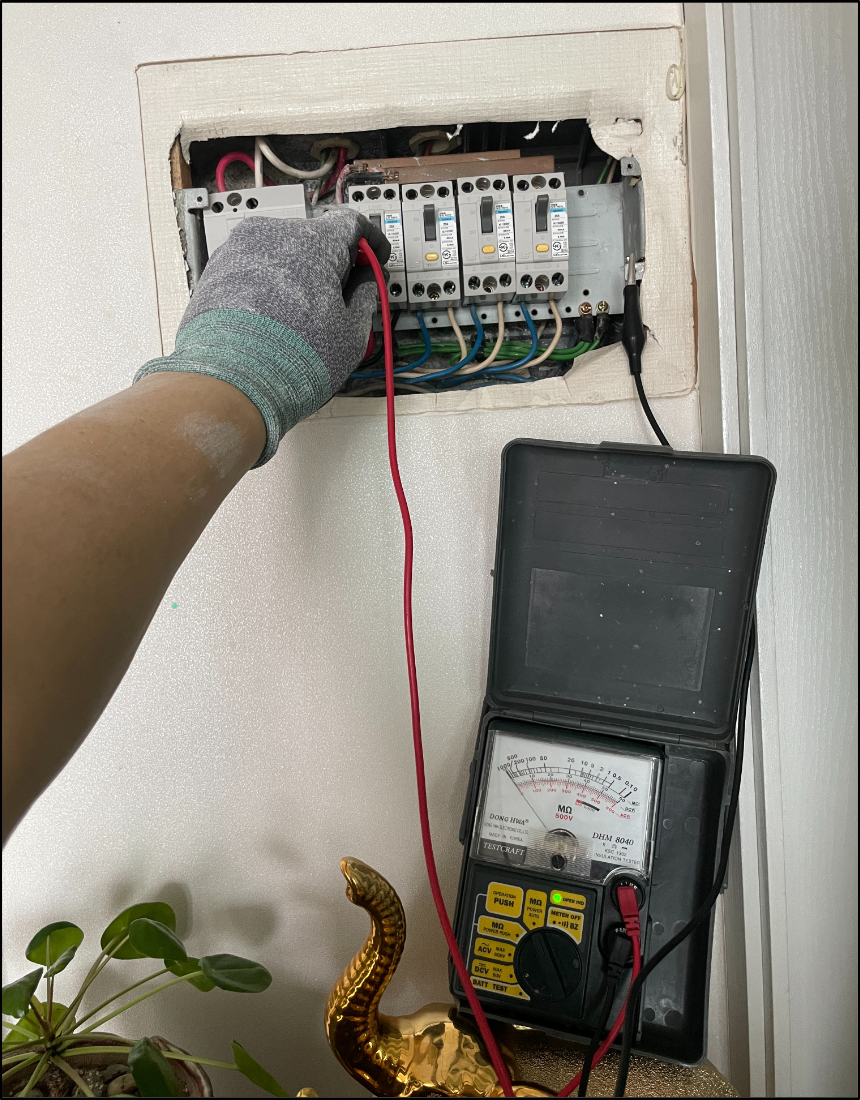

손상 의심 회로를 분리한 뒤 세대 분전반에서 절연 상태를 재측정하였습니다.

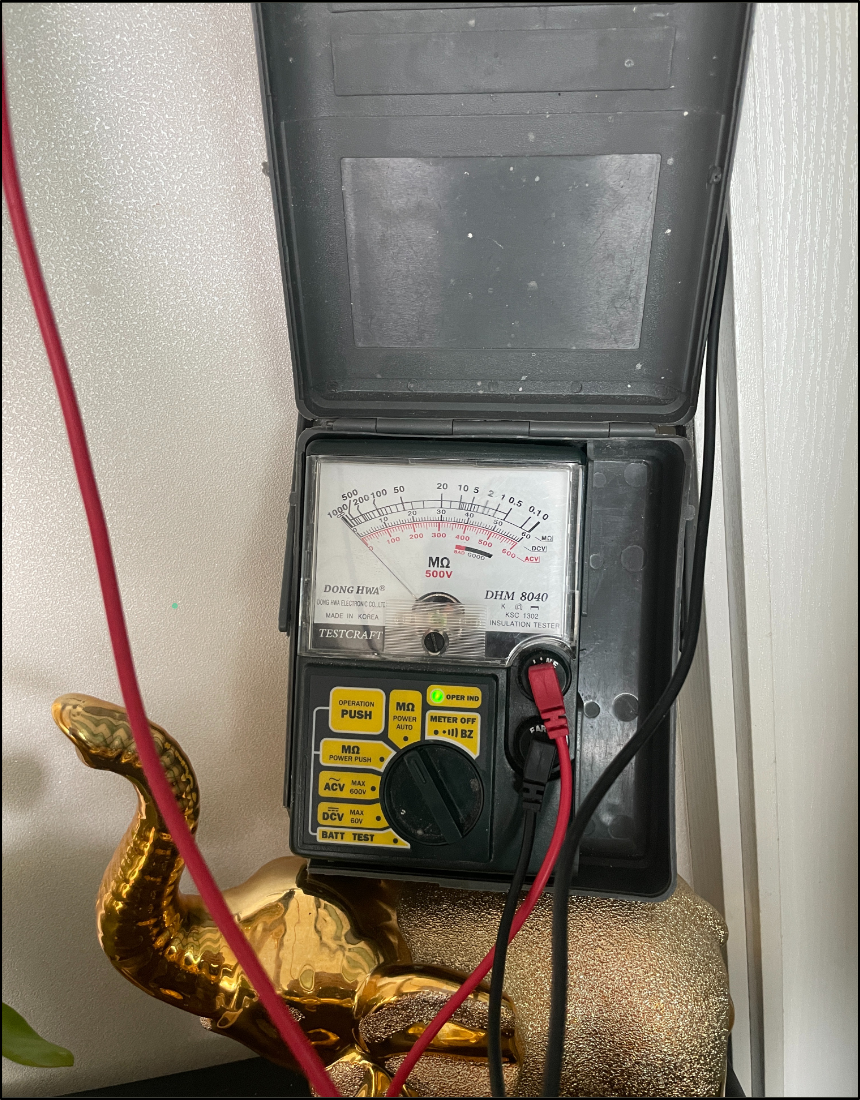

절연저항 측정값이 정상 범위로 회복되는지 확인한 모습입니다.
보다 정확한 원인 검증을 위해 손상 의심 구간을 분리하고 세대 분전반에서 절연저항을 다시 측정하였습니다.
그 결과 비정상으로 확인되던 절연 상태가 정상 범위로 회복되는 것을 확인하였습니다.
이를 통해 이번 현장의 반복 누전 원인은 차단기 고장이 아니라, 기존 LED 전등 교체 과정에서 발생한 전선 피복 손상과 금속 전산볼트 간섭으로 최종 판단하였습니다.
4. 누전 원인 분석

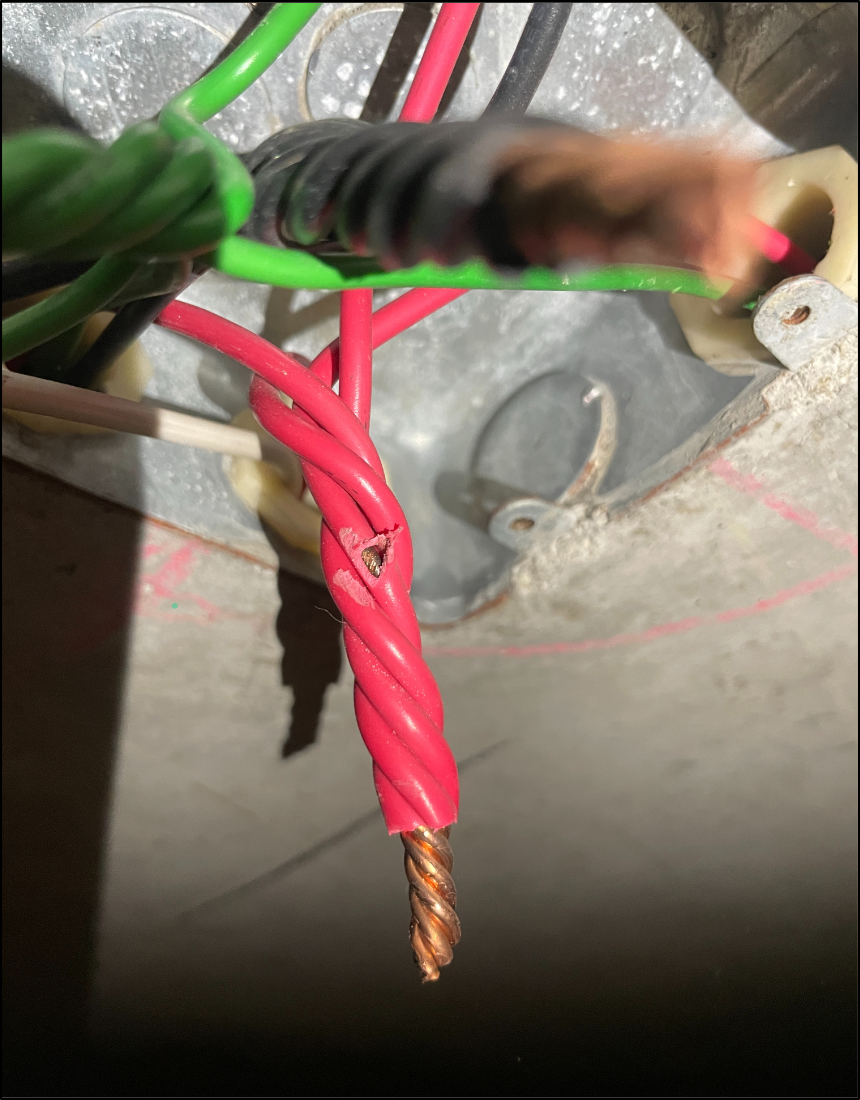

전산볼트 간섭으로 인해 손상된 전선 피복 부위를 확인하였습니다.

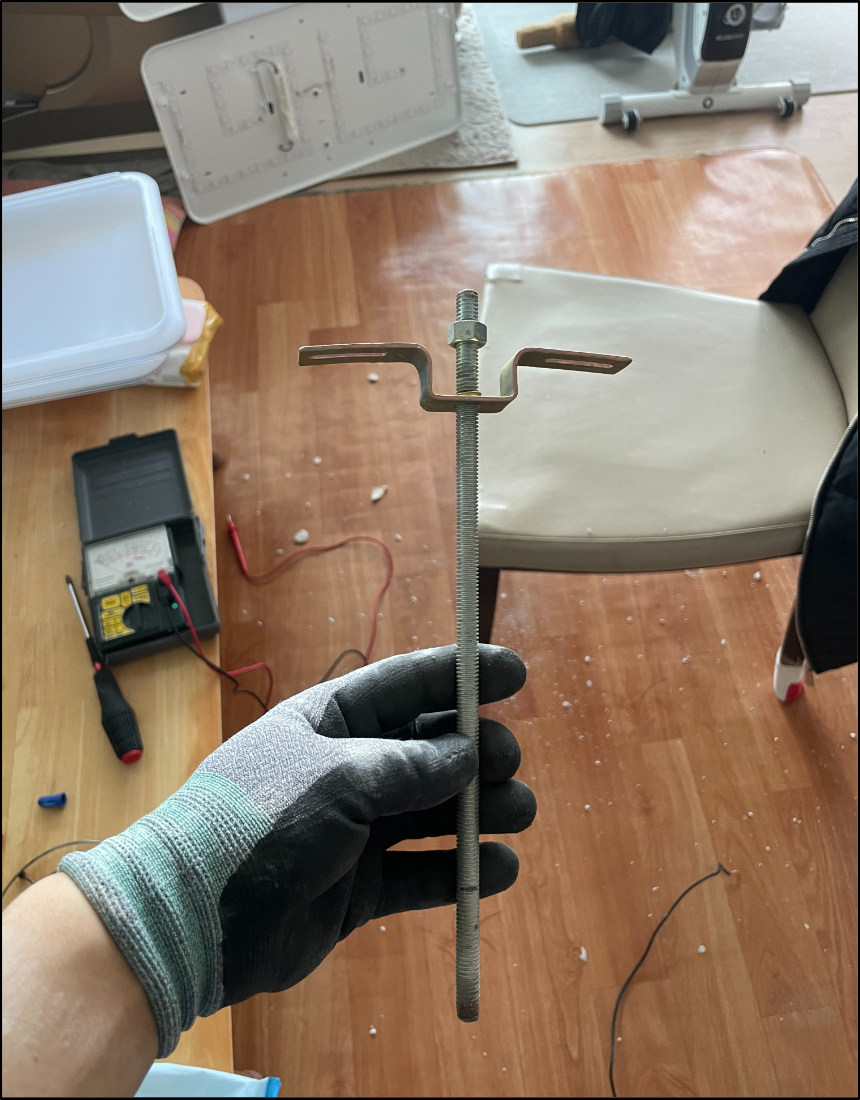

기존 구형 전등을 지지하던 전산볼트 부속품을 확인한 모습입니다.
이번 현장의 핵심 원인은 기존 구형 전등을 지지하던 전산볼트를 제거하지 않은 상태에서 새 LED 전등을 설치하는 과정에서 발생한 전선 피복 손상이었습니다.
전산볼트는 무거운 구형 전등을 고정하기 위해 사용되던 금속 부속품으로 확인되었으며, LED 전등 교체 당시 제거되어야 했으나 천장 내부에 남아 있었습니다.
이후 새 LED 전등을 설치하는 과정에서 전산볼트가 전등 박스 내부 배선과 간섭하였고, 무리하게 밀어 넣거나 회전시키는 과정에서 적색 전선 피복이 손상된 것으로 판단됩니다.
전선 피복이 손상되면 내부 구리선이 노출될 수 있으며, 노출된 도체가 금속 부속품과 접촉하거나 습기 조건이 겹칠 경우 누전 차단기가 반복적으로 떨어질 수 있습니다.
고객께서 약 1년 동안 겪으신 차단기 트립 문제는 단순히 차단기를 교체한다고 해결될 수 있는 문제가 아니었습니다.
실제 원인은 전등 회로 내부의 물리적 손상과 금속 부속품 간섭이었으며, 정확한 절연저항 측정과 회로 추적 없이는 확인하기 어려운 사례였습니다.
5. 안전성 검증 결과

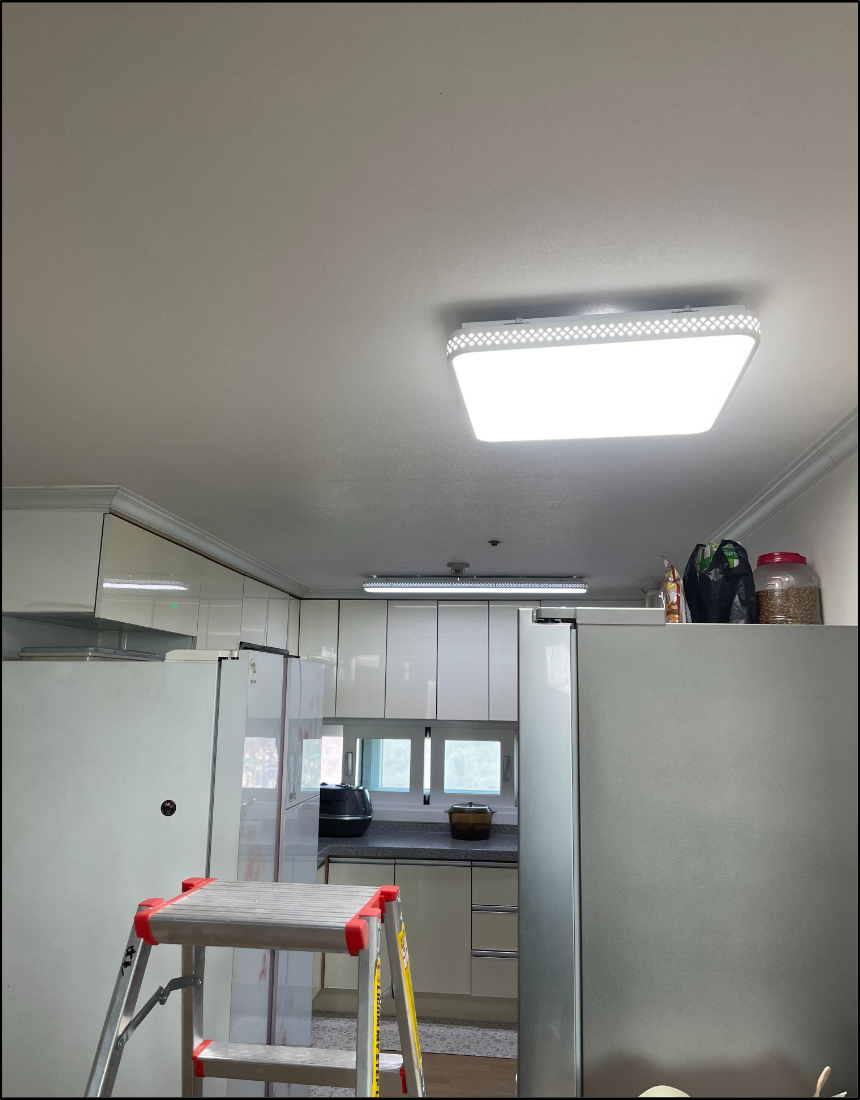

전기 누전 수리 완료 후 주방 및 실내 조명 점등 상태를 최종 확인하였습니다.
누전 원인 구간을 확인한 후 손상 부위를 정리하고, 전산볼트 간섭 원인을 제거한 뒤 전등 회로의 절연 상태를 다시 확인하였습니다.
세대 분전반에서 재측정한 결과, 기존에 비정상으로 확인되던 절연저항 상태가 정상적으로 회복되는 것을 확인하였습니다. 이후 전등 회로를 복구하고 LED 전등 점등 상태를 최종 확인하였습니다.
- 전등 회로 누전 발생 여부 확인
- 누전 원인 구간 추적 완료
- 작은방 전등 박스 내 전선 피복 손상 확인
- 전산볼트와 손상 전선 간섭 원인 확인
- 원인 구간 정리 후 절연저항 정상 회복 확인
- 전등 회로 복구 및 점등 테스트 완료
전기 누전은 차단기가 떨어지는 불편으로 끝나는 문제가 아닙니다.
차단기가 정상적으로 작동하지 않거나 부적절한 방식으로 임시 조치가 이루어질 경우, 감전, 전선 발열, 아크, 화재 위험으로 이어질 수 있습니다.
특히 전선 피복 손상은 겉으로 보이지 않는 천장 내부에서 발생하는 경우가 많기 때문에 전문 장비와 경험을 갖춘 전기공사업체의 진단이 필요합니다.
바른전기는 국가 정식 등록 전기공사업체로서 전기공사업법을 준수하며, 절연저항 측정, 회로 분리, 원인 구간 추적, 수리 후 재검증 절차를 기준으로 누전 수리를 진행하고 있습니다.
전기 누전 수리, 차단기 트립, 전등 회로 이상, LED 전등 교체 후 누전 의심 증상이 있다면 무면허 불법 시공이나 임시 조치가 아닌 정식 등록 전기공사업체를 통해 진단받는 것이 안전합니다.
6. 현장 핵심 요약
- 현장 위치 : 인천 서구 가좌동 현대3차아파트
- 주요 증상 : 약 1년간 반복된 누전 차단기 트립
- 기존 문제 : 여러 차례 점검과 차단기 교체에도 원인 미해결
- 진단 방식 : 세대 분전반 절연저항 측정 및 전등 회로별 추적
- 최종 원인 : 작은방 전등 박스 내부 전선 피복 손상 및 전산볼트 간섭
- 수리 결과 : 원인 구간 정리 후 절연저항 정상 회복 및 전등 점등 확인
- 중요 교훈 : 단순해 보이는 LED 전등 교체도 부적절하게 시공되면 장기간 누전 문제로 이어질 수 있음
이번 인천 서구 가좌동 현대3차아파트 현장은 단순 차단기 고장이 아니라,
기존 LED 전등 교체 과정에서 발생한 전선 피복 손상이 1년간 반복된 누전 차단기 트립의 핵심 원인이었던 사례입니다.
기존 구형 전등을 지지하던 전산볼트를 제거하지 않고 무리하게 LED 전등을 설치하면서 전선 피복이 손상되었고, 이 손상 부위가 금속 부속품과 간섭하면서 누전이 발생한 것입니다.
전기공사는 단순한 교체 작업처럼 보이더라도 전선 접속, 절연 상태, 금속 부속품 간섭, 차단기 보호 기능과 직접 연결됩니다.
따라서 LED 전등 교체, 누전 수리, 차단기 교체, 분전반 점검은 반드시 전기공사업법에 따른 국가 공인 정식 면허 등록 전기공사업체를 통해 진행하는 것이 안전합니다.
정식 전기공사업 등록 여부는 바른전기 공식 홈페이지의 등록조회 메뉴 또는 한국전기공사협회 전기공사업체조회 메뉴에서 확인할 수 있습니다.
무등록 전기공사 업체로 인한 피해가 의심되는 경우에는 업체 광고자료, 연락처, 견적서, 문자 내역, 현장 사진 등 객관 자료를 확보한 뒤 관할 지자체(시청 에너지정책과) 담당 부서 또는 전기공사업 관련 주무부처에 문의하는 것이 바람직합니다.
7. 자주 묻는 질문(FAQ)
Q1. 누전 차단기가 가끔씩 떨어지는 경우도 위험한가요?
위험할 수 있습니다.
누전 차단기가 불특정한 시간대에 반복적으로 떨어진다면 전선 피복 손상, 습기, 접속 불량, 조명 회로 이상, 전기기기 이상 등 실제 누전 원인이 존재할 가능성이 있습니다.
차단기를 다시 올렸을 때 일시적으로 전기가 들어온다고 해서 문제가 해결된 것은 아니므로 절연저항 측정을 통한 원인 진단이 필요합니다.
Q2. 차단기만 교체하면 누전 문제가 해결되나요?
항상 그렇지는 않습니다.
차단기 자체가 고장인 경우도 있지만, 실제 전등 회로 또는 콘센트 회로에서 누전이 발생하고 있다면 차단기 교체만으로는 원인이 해결되지 않습니다.
이번 현장도 차단기 문제가 아니라 작은방 전등 박스 내부 전선 피복 손상과 금속 전산볼트 간섭이 핵심 원인이었습니다.
Q3. LED 전등 교체도 정식 전기공사업체에 맡겨야 하나요?
그렇습니다.
LED 전등 교체는 단순히 등기구를 천장에 붙이는 작업이 아니라 전원선 결선, 접속부 절연, 고정 부속품 간섭 확인, 차단기 보호 기능과 관련된 전기 작업입니다.
부적절한 시공은 누전, 감전, 전선 발열, 화재 위험으로 이어질 수 있으므로 국가 정식 등록 전기공사업체를 통해 진행하는 것이 안전합니
