인천 전기공사 업체 청라 롯데캐슬 전기 누전 수리, 에어컨 실외기 전선 교체 현장 사례
작성일2026-06-13
본문
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사업체로서,
인천 지역 아파트·상가·공장·사무실의 전기공사, 누전 수리, 차단기 트립 원인 진단, 전선 교체 공사를 수행하고 있습니다.
이번 현장은 인천 서구 청라 롯데캐슬 아파트에서 진행한 전기 누전 수리 및 에어컨 실외기 전선 교체 사례입니다.
고객께서는 에어컨 작동 중 누전 차단기가 내려가는 증상으로 불편을 겪고 계셨으며, 에어컨 제조사 서비스센터 점검 결과 제품 자체에는 이상이 없고 전기 선로 문제 가능성이 있다는 안내를 받은 후 바른전기로 점검을 요청하셨습니다.
목차
- 현장 개요
- 사용 장비 및 진단 데이터
- 누전 원인 진단 과정
- 규격 준수 시공 내역
- 안전성 검증 결과
- 전기공사업 면허 업체를 통한 시공이 필요한 이유
- 홈페이지 FAQ
1. 현장 개요
| 현장 위치 | 인천 서구 청라 롯데캐슬 아파트 |
|---|---|
| 공사 구분 | 전기 누전 수리, 에어컨 실외기 전원선 교체, 차단기 트립 원인 진단 |
| 주요 증상 | 에어컨 작동 중 누전 차단기 트립 발생 |
| 진단 결과 | 에어컨 제품 이상이 아닌 실외기 전원선 손상 및 절연 성능 저하 문제로 판단 |
| 시공 내용 | 에어컨 실외기 전원선 철거 후 3상4선식 전선 및 접지용 전선 신규 교체 |
해당 현장은 단순한 에어컨 제품 고장이 아니라, 실외기 전원 공급 선로에서 발생한 전기적 이상을 추적해야 하는 사례였습니다.
누전 차단기가 작동한다는 것은 전기 설비 내부에서 누설 전류, 절연 손상, 전선 소손, 수분 유입 등 안전상 문제가 발생했을 가능성이 있다는 의미입니다.
2. 사용 장비 및 진단 데이터

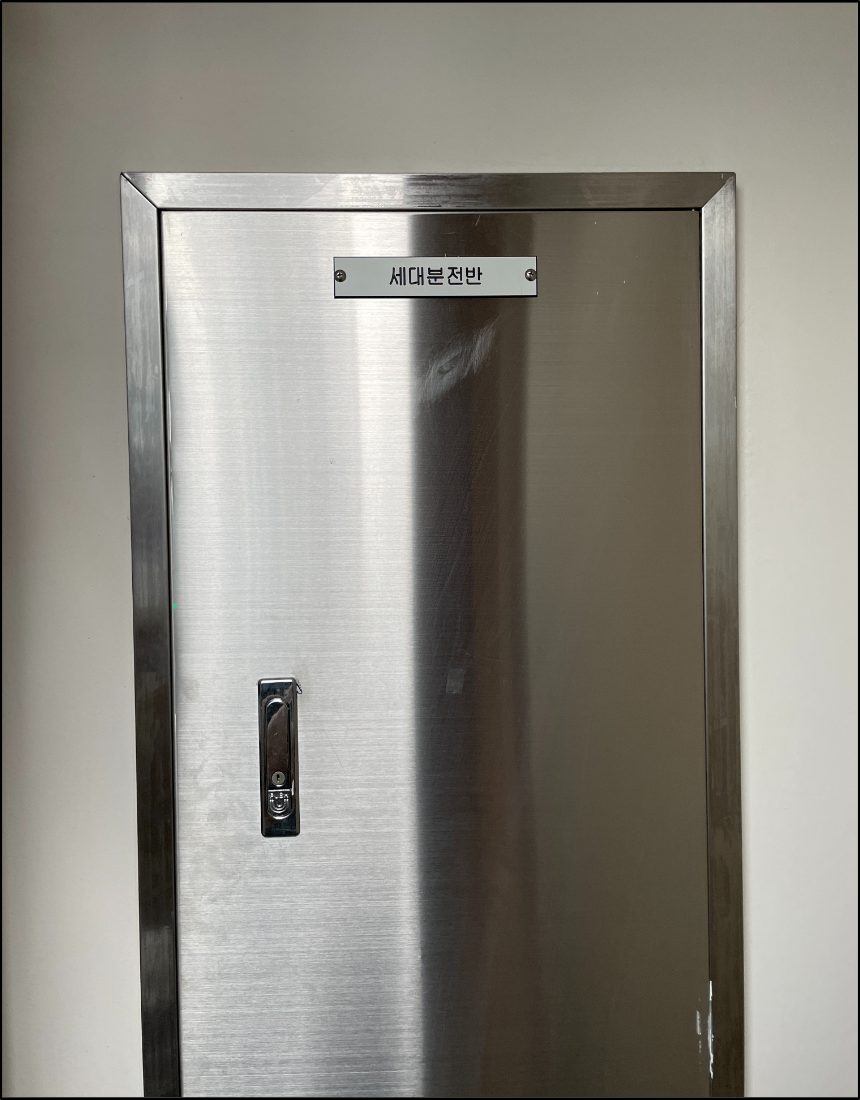

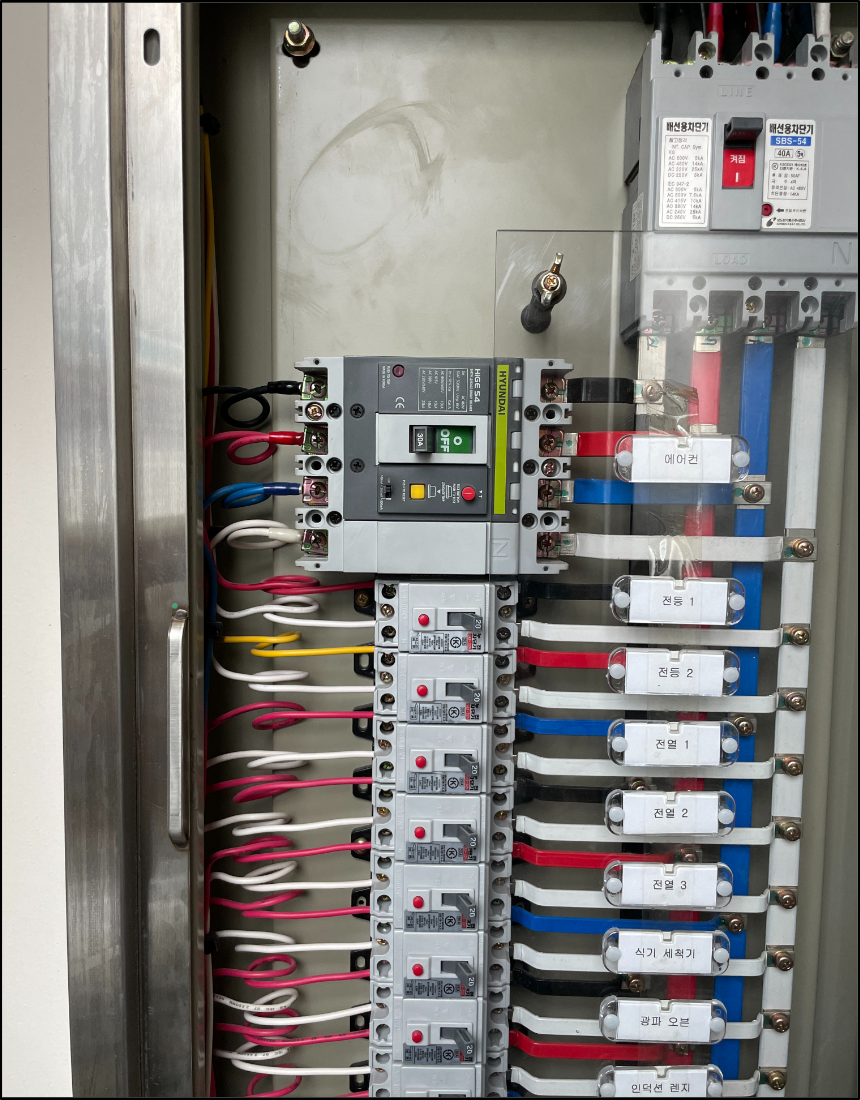

에어컨 실외기 전원 회로와 차단기 구성을 확인하기 위해 세대 분전반을 점검했습니다.
바른전기 책임 기술진은 현장 도착 후 세대 분전반 위치를 확인하고, 에어컨 실외기 회로와 관련 차단기 구성을 점검했습니다.
이후 절연저항계, 즉 메거 테스트기를 사용하여 선로의 절연 상태를 확인했습니다.
- 세대 분전반 회로 구성 확인
- 에어컨 실외기 전용 회로 확인
- 누전 차단기 트립 이력 확인
- 절연저항계 메거 테스트 실시
- 실외기 전원선 육안 점검 및 선로 상태 확인

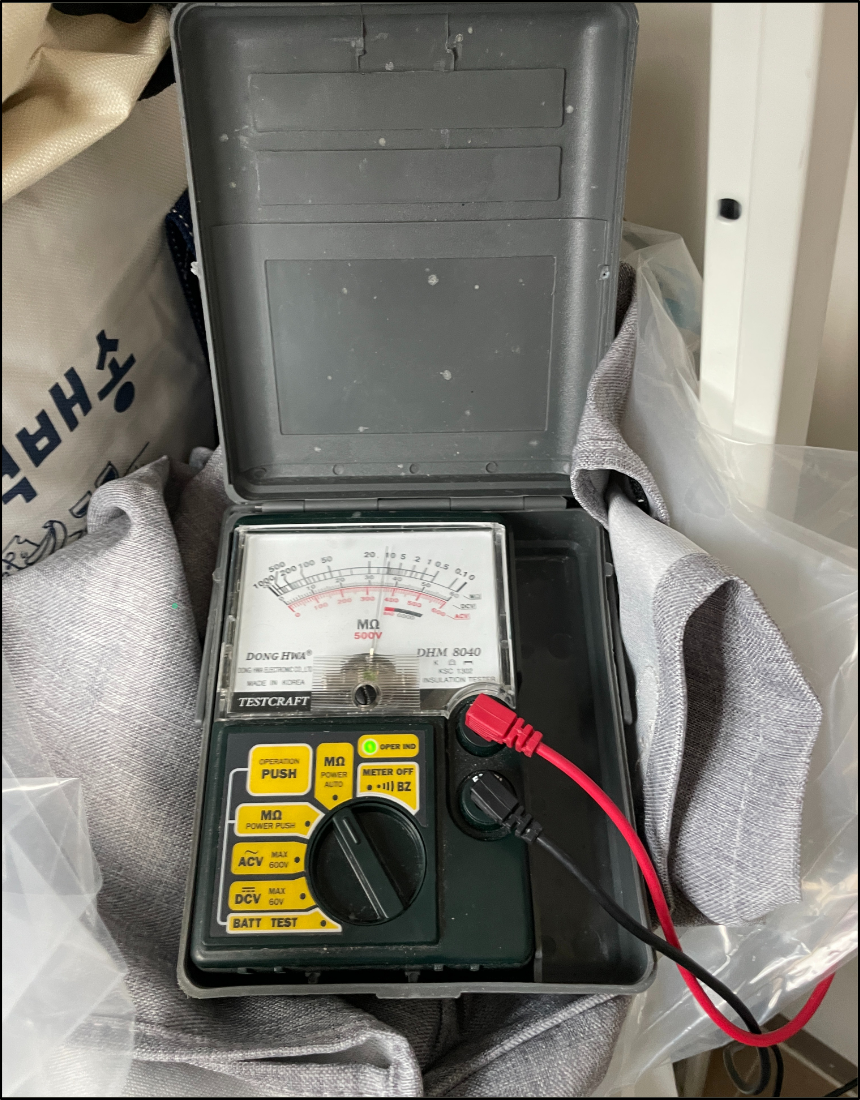

누전 여부를 확인하기 위해 세대 분전반과 관련 회로에서 절연저항 측정을 진행했습니다.
초기 절연저항 측정 과정에서는 누전 수치가 명확하게 재현되지 않았습니다.
그러나 누전 증상은 항상 일정하게 나타나는 것이 아니며, 배관 내부 전선의 습기 흡수, 절연체 손상, 부분 소손, 간헐적 접촉 상태에 따라 측정 시점마다 결과가 다르게 나타날 수 있습니다.
따라서 바른전기는 절연 저항 기준치 확인뿐 아니라, 실제 선로 상태를 직접 확인하는 방식으로 점검 범위를 확대했습니다.
특히 에어컨 실외기 전원선은 배관 내부를 통과하는 경우가 많아 외부에서는 손상 여부를 확인하기 어렵기 때문에, 현장 경험에 기반한 선로 추적과 전선 상태 확인이 중요합니다.
3. 누전 원인 진단 과정
3-1. 에어컨 제품 이상 여부 확인
고객께서는 먼저 에어컨 제조사 서비스센터를 통해 제품 점검을 받으셨습니다.
점검 결과 에어컨 기기 자체에는 특별한 문제가 발견되지 않았고, 전기 공급 선로 문제 가능성이 있다는 안내를 받으셨습니다.
이후 바른전기에서는 에어컨 본체 고장 여부가 아닌, 에어컨 실외기 전원선과 차단기 회로를 중심으로 전기적 원인을 추적했습니다.
3-2. 세대 분전반 및 에어컨 회로 확인

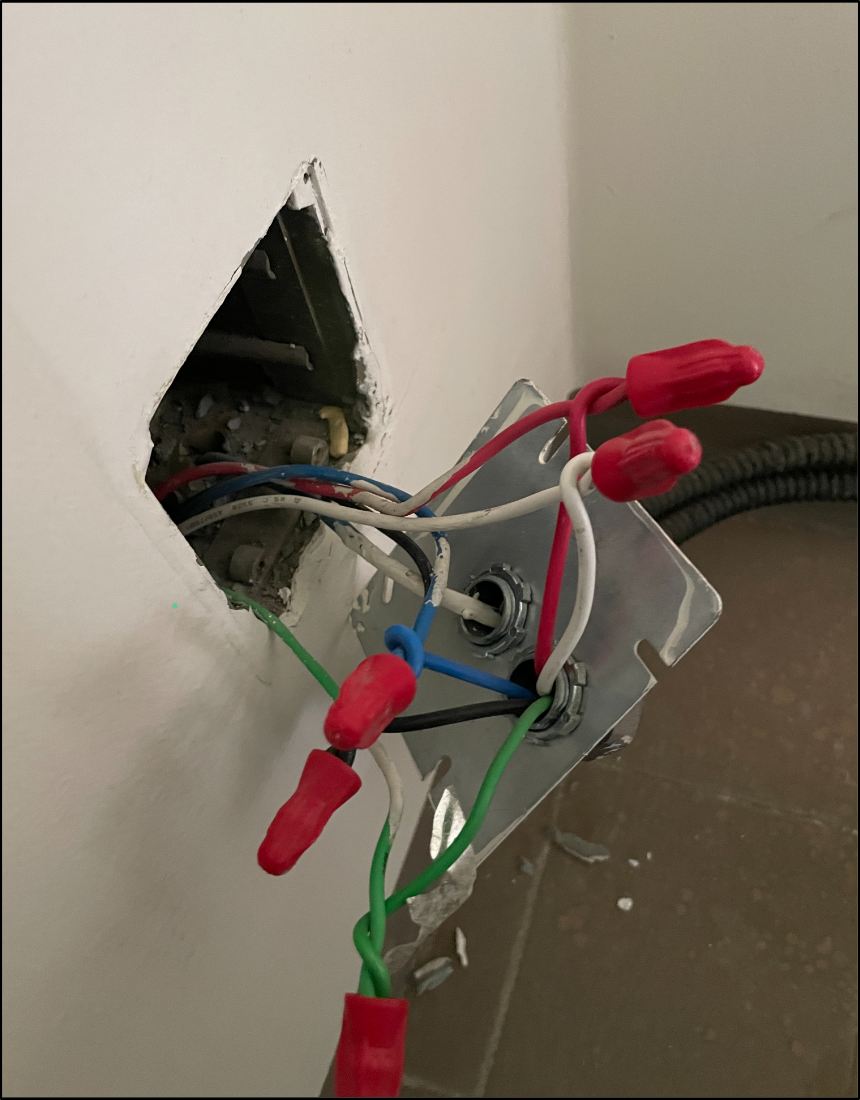

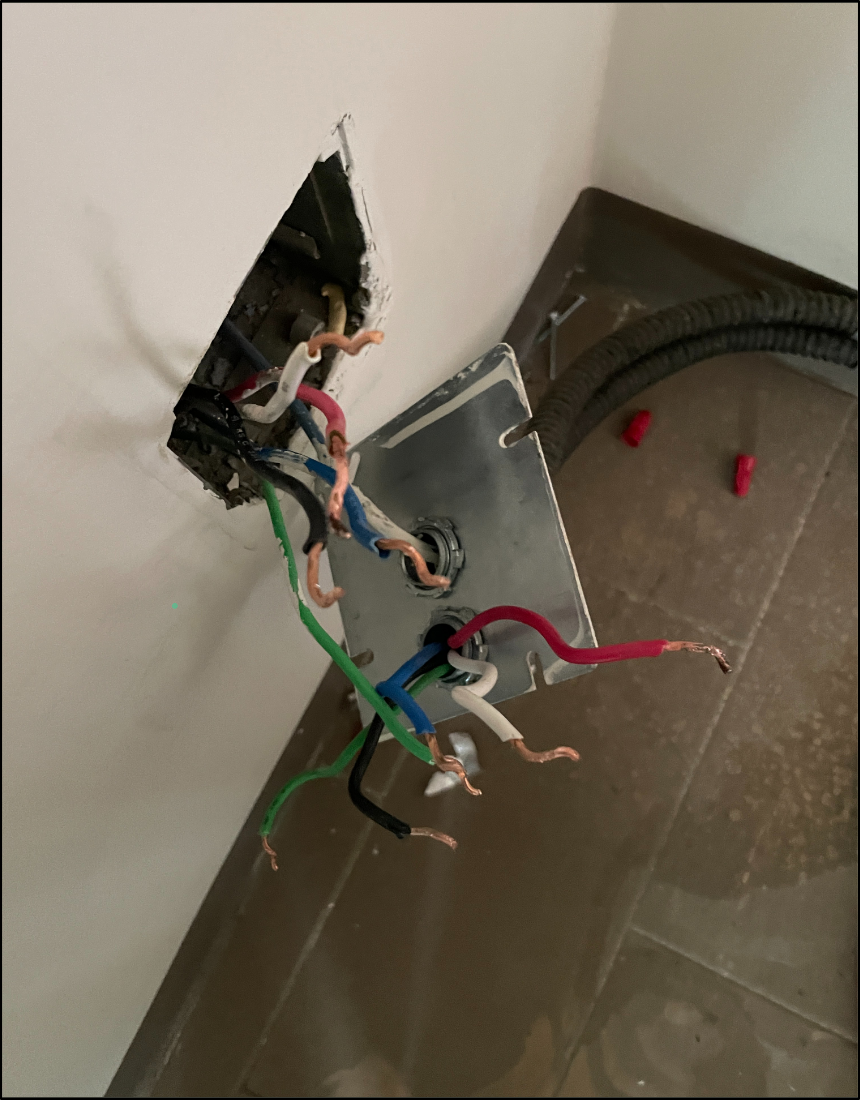

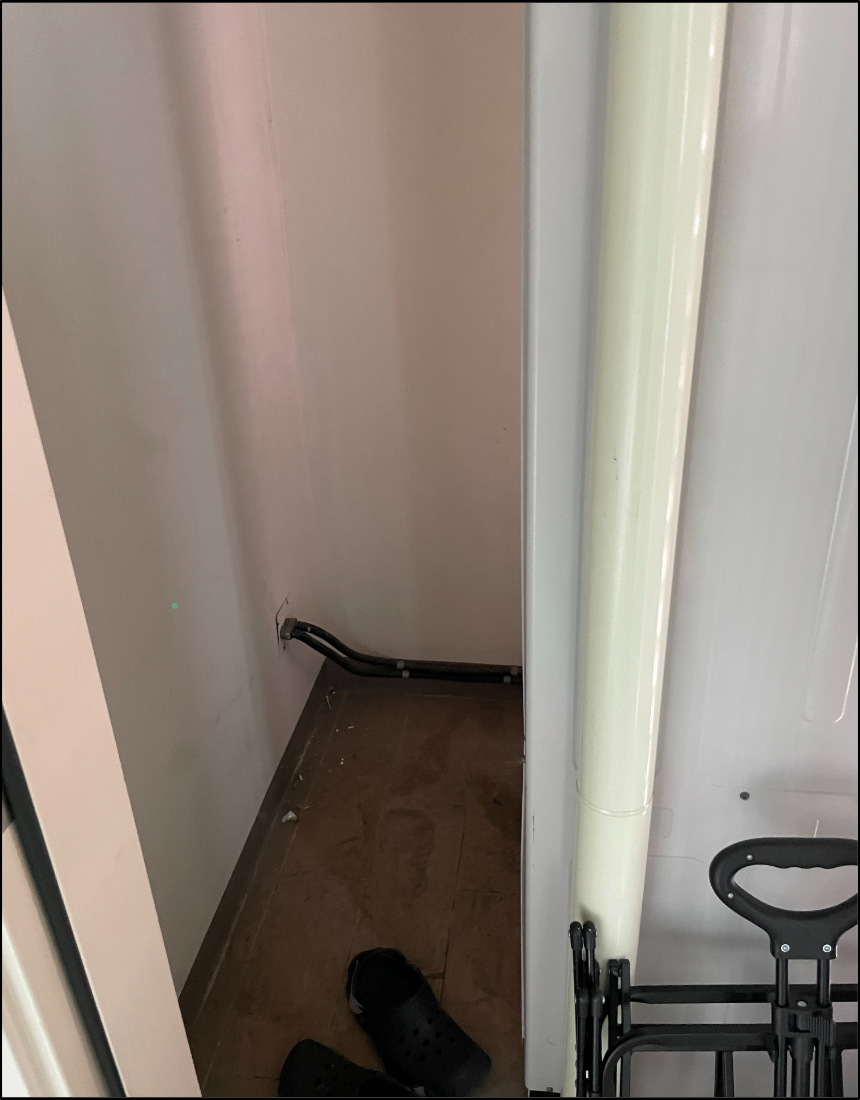

실외기실로 연결되는 전원선 인출부를 확인하고 기존 배선 상태를 점검했습니다.

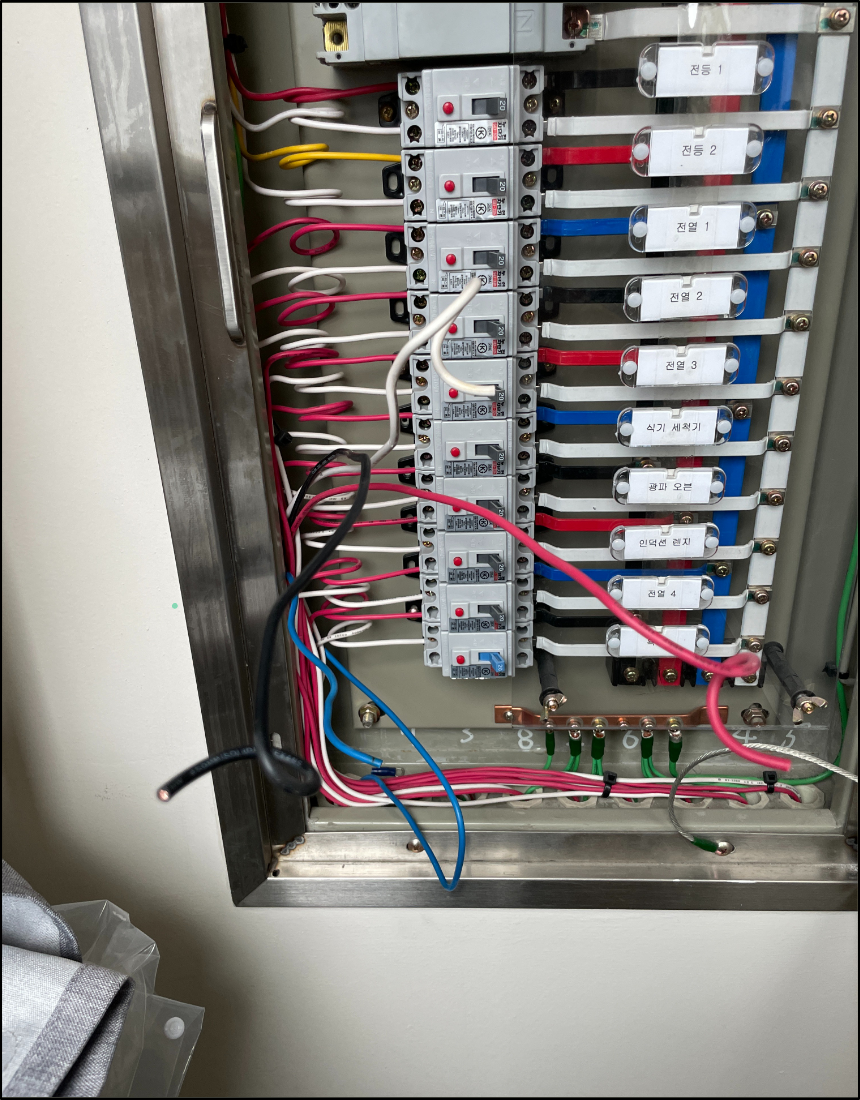

세대 분전반 내부에서 에어컨 회로를 확인하고, 관련 차단기 및 배선 연결 상태를 점검했습니다.
차단기 자체의 고장 여부만으로 판단하지 않고, 차단기가 왜 떨어지는지에 대한 원인 회로를 확인하는 방식으로 진단을 진행했습니다.
3-3. 실외기 전원선 상태 확인
절연저항 측정만으로 원인이 명확하게 드러나지 않는 경우, 실제 전선 상태를 확인해야 합니다.
바른전기 책임 기술진은 에어컨 실외기 전원선이 지나가는 배관 구간을 확인한 후 기존 전선을 철거했습니다.

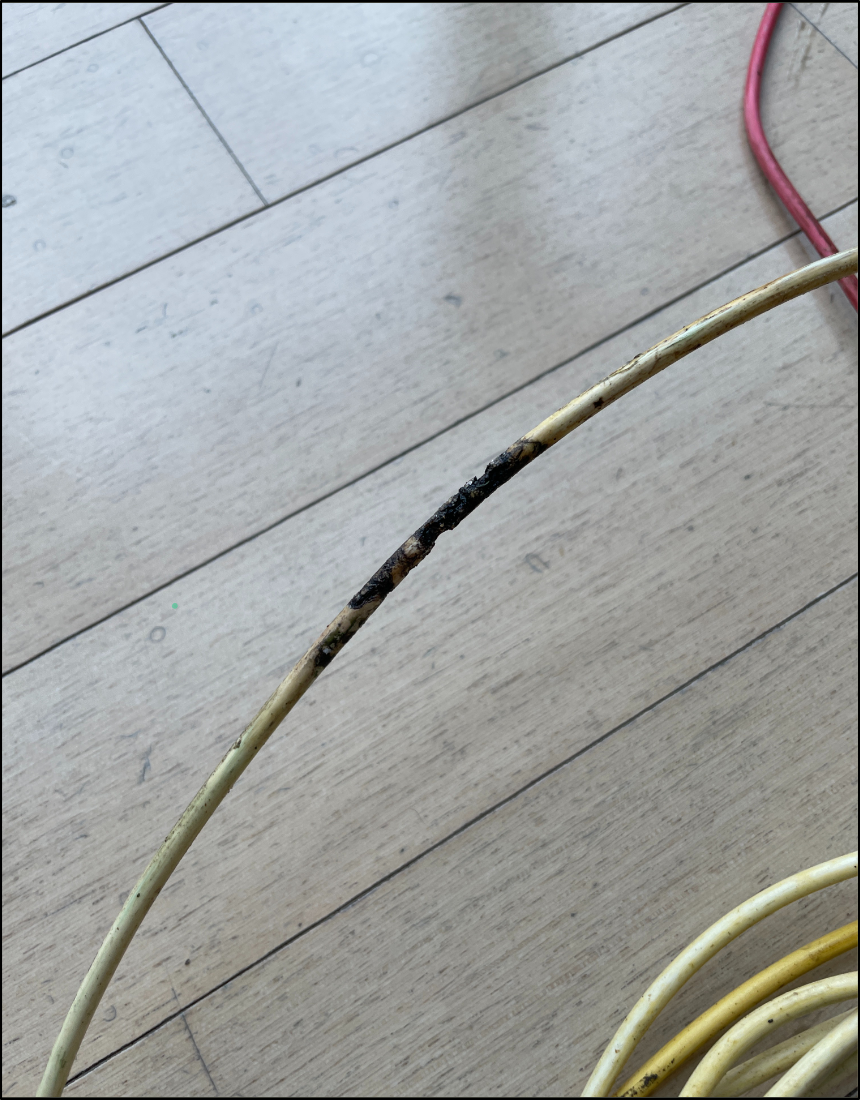

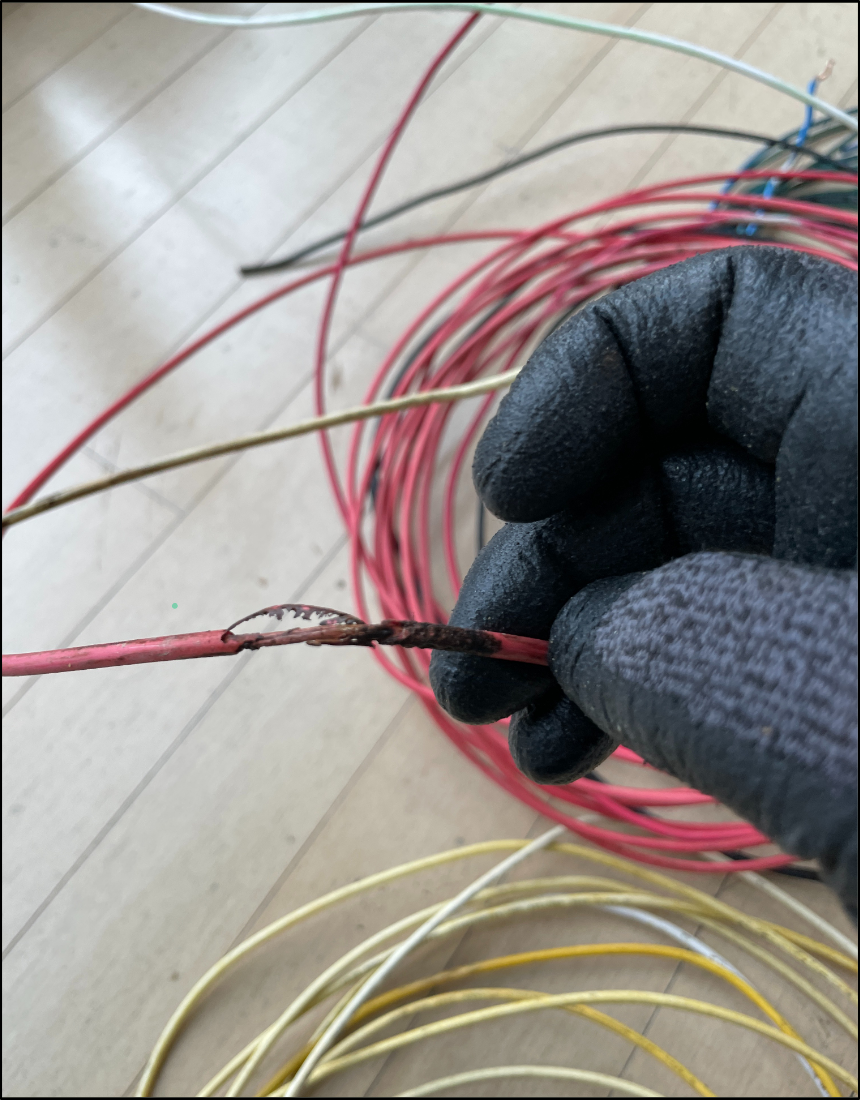

철거 과정에서 에어컨 실외기 전원선 일부가 심하게 손상되고 소손된 상태를 확인했습니다. 이는 누전 차단기 트립의 핵심 원인으로 판단되었습니다.
3-4. 핵심 원인
기존 전원선 일부에서 절연 피복 손상과 소손 흔적이 확인되었습니다.
에어컨 작동 중 차단기가 내려간 원인은 실외기 전원선의 절연 손상 및 소손으로 판단되었습니다.
이번 현장의 핵심 원인은 에어컨 실외기 전원선의 절연 손상 및 소손이었습니다.
배관 내부에는 결로 현상으로 인해 수분이 고일 수 있으며, 수분에 취약한 전선이 장기간 영향을 받으면 절연 성능이 저하될 수 있습니다.
또한 최초 시공 당시 전선 절연체가 손상되었거나, 배관 내부에서 장기간 마찰·압박을 받은 경우에도 전선 피복 손상과 누전이 발생할 수 있습니다.
이와 같은 손상은 외부에서 쉽게 확인되지 않으므로, 단순히 차단기만 교체하거나 에어컨 제품만 점검하는 방식으로는 근본 원인을 해결하기 어렵습니다.
4. 규격 준수 시공 내역

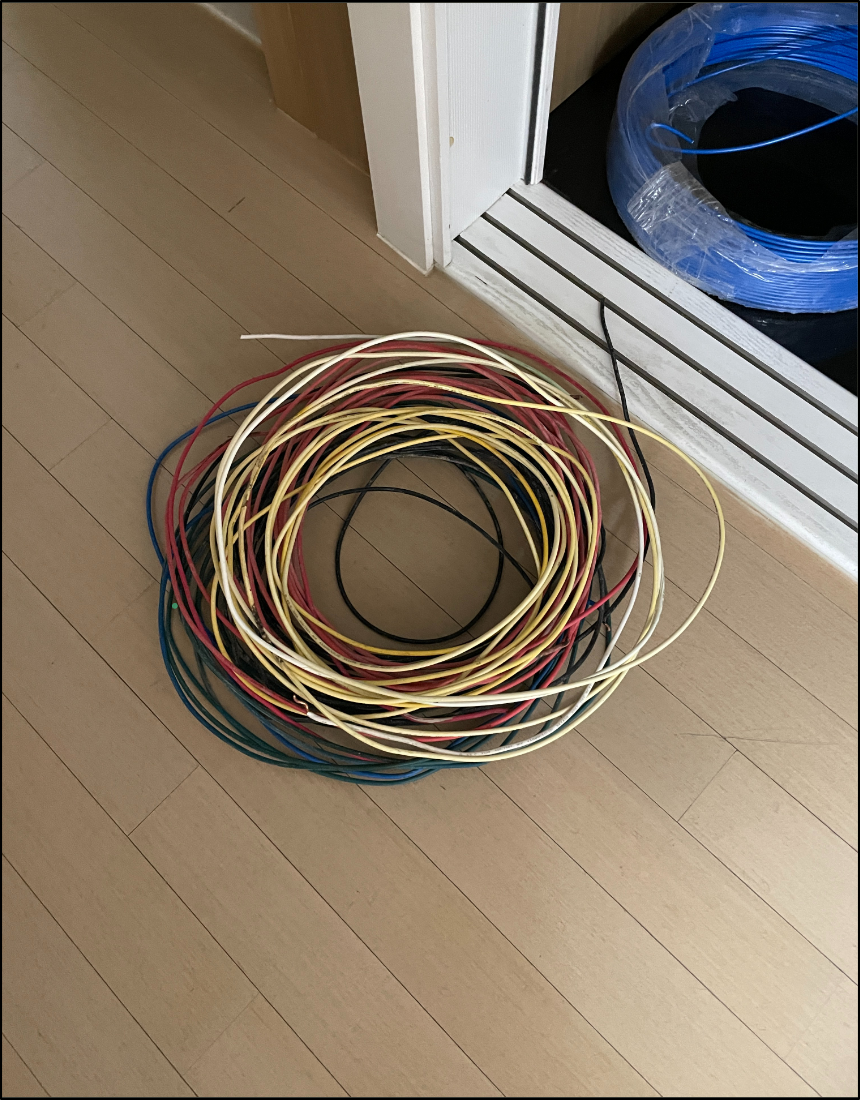

손상된 기존 전원선을 철거하고 신규 전선 교체 작업을 준비했습니다.

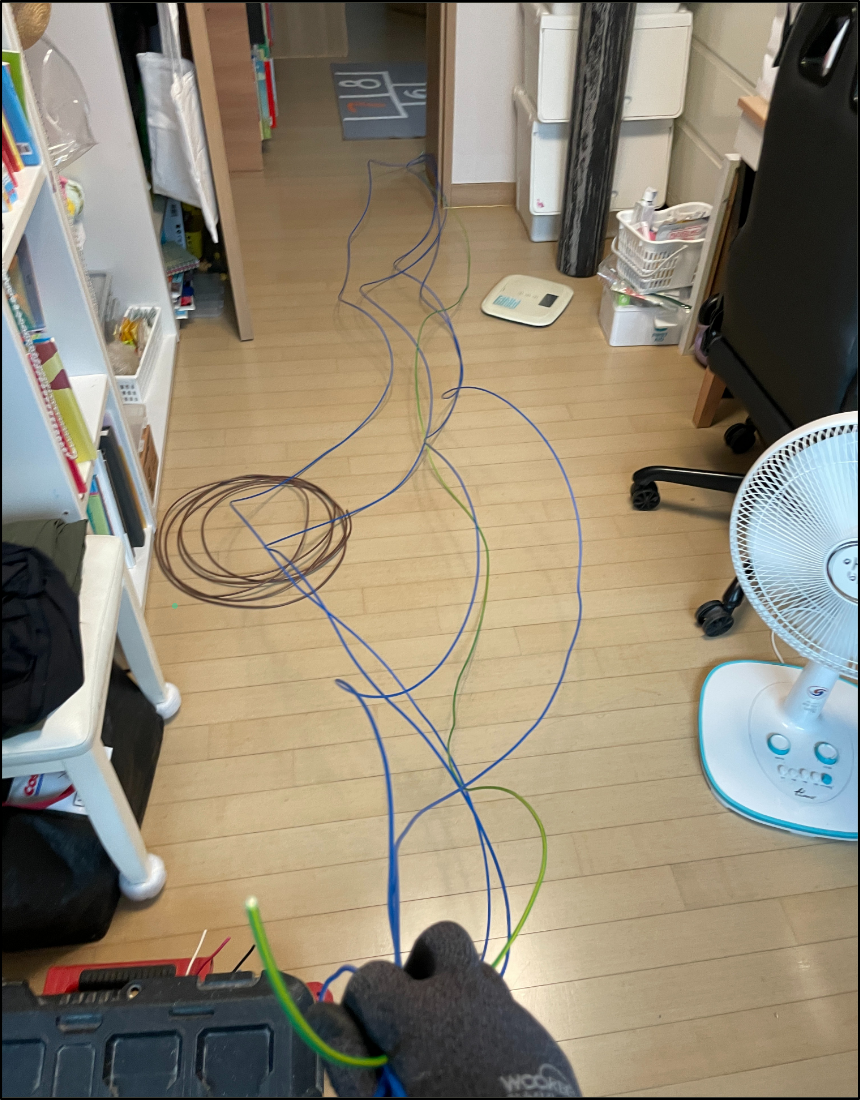

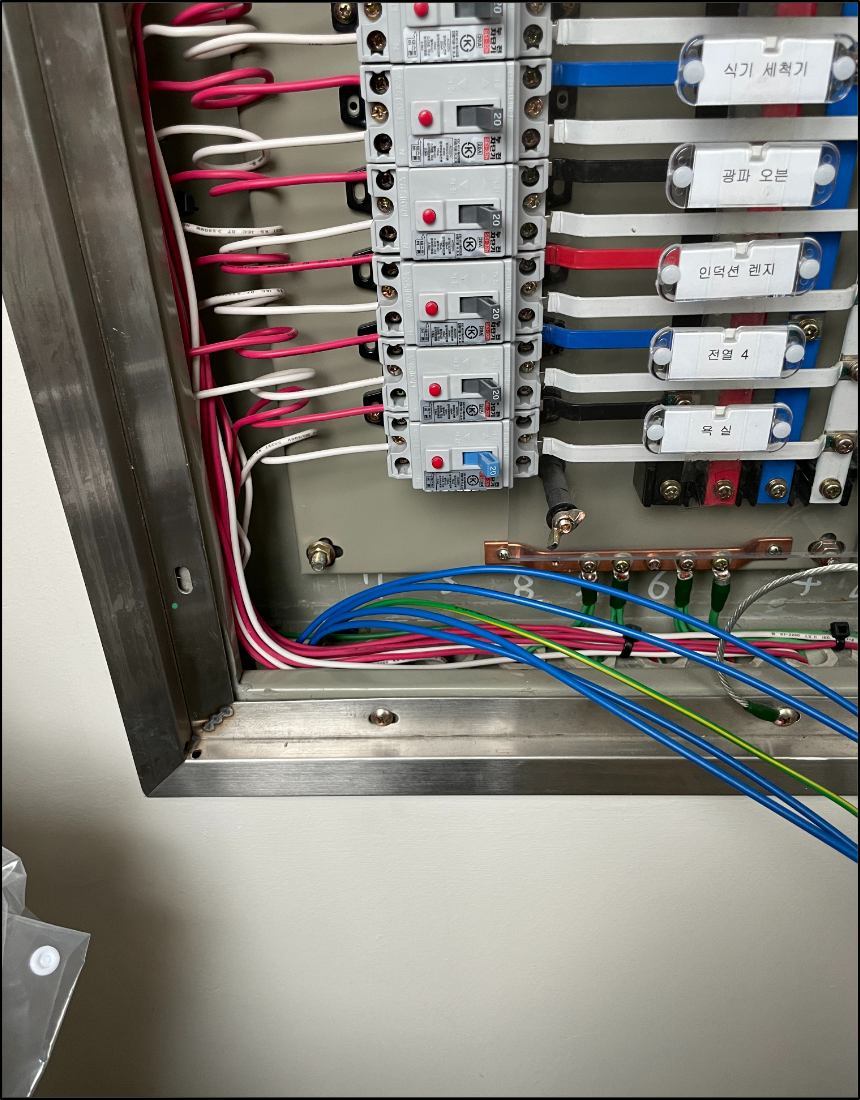

3상4선식 전원선과 접지용 전선을 새로 포설하여 실외기 전원 회로를 구성했습니다.
바른전기는 기존 손상 전선을 철거한 뒤, 에어컨 실외기 전원 공급에 필요한 신규 전선을 준비하여 교체 작업을 진행했습니다.
해당 회로는 3상4선식 전원 구성이 필요한 구간이었으며, 접지용 전선까지 함께 구성하여 안전성을 확보했습니다.

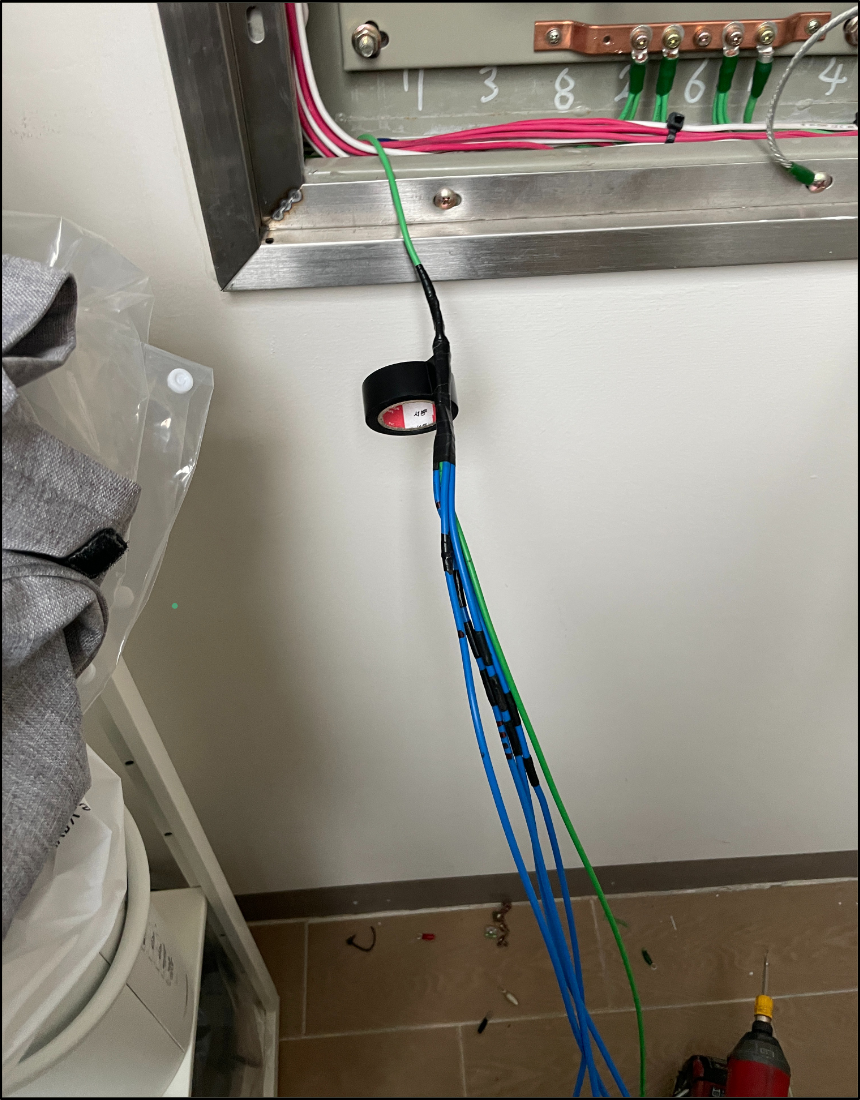

실외기 전원 공급을 위해 신규 전선을 배관 구간에 맞춰 입선했습니다.
- 기존 에어컨 실외기 전원선 철거
- 손상 및 소손된 전선 상태 확인
- 실외기 전원선 선로 구간 및 기장 확인
- 3상4선식 전원선 신규 포설
- 접지용 전선 신규 포설
- 세대 분전반 차단기 연결
- 실외기실 전원선 단말 처리 및 마감
- 차단기 투입 후 에어컨 실외기 작동 확인
전선 교체 작업은 단순히 기존 전선을 새 전선으로 바꾸는 것이 아니라, 차단기 용량, 전선 굵기, 부하 특성, 접지 구성, 절연 상태, 배관 내부 상태를 함께 고려해야 하는 전기공사입니다. 따라서 전기공사업법에 따른 국가 정식 등록 전기공사업체를 통해 진행하는 것이 안전합니다.
5. 안전성 검증 결과

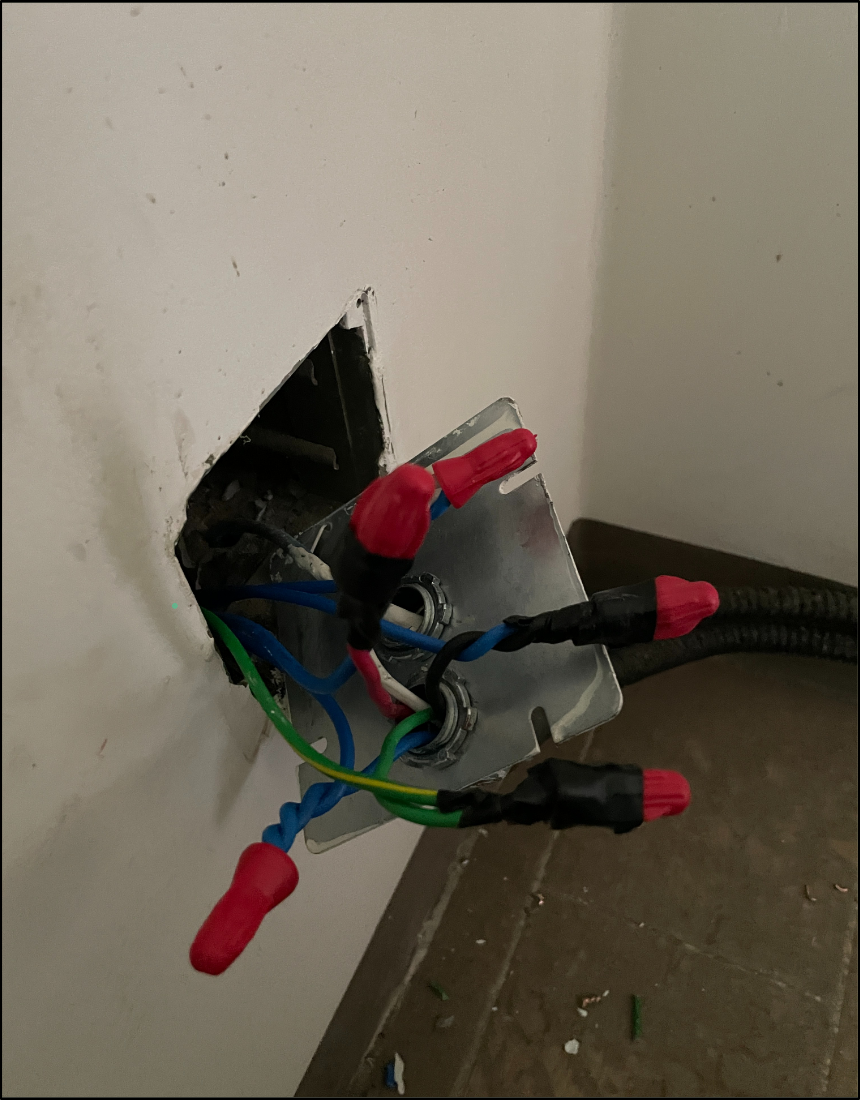

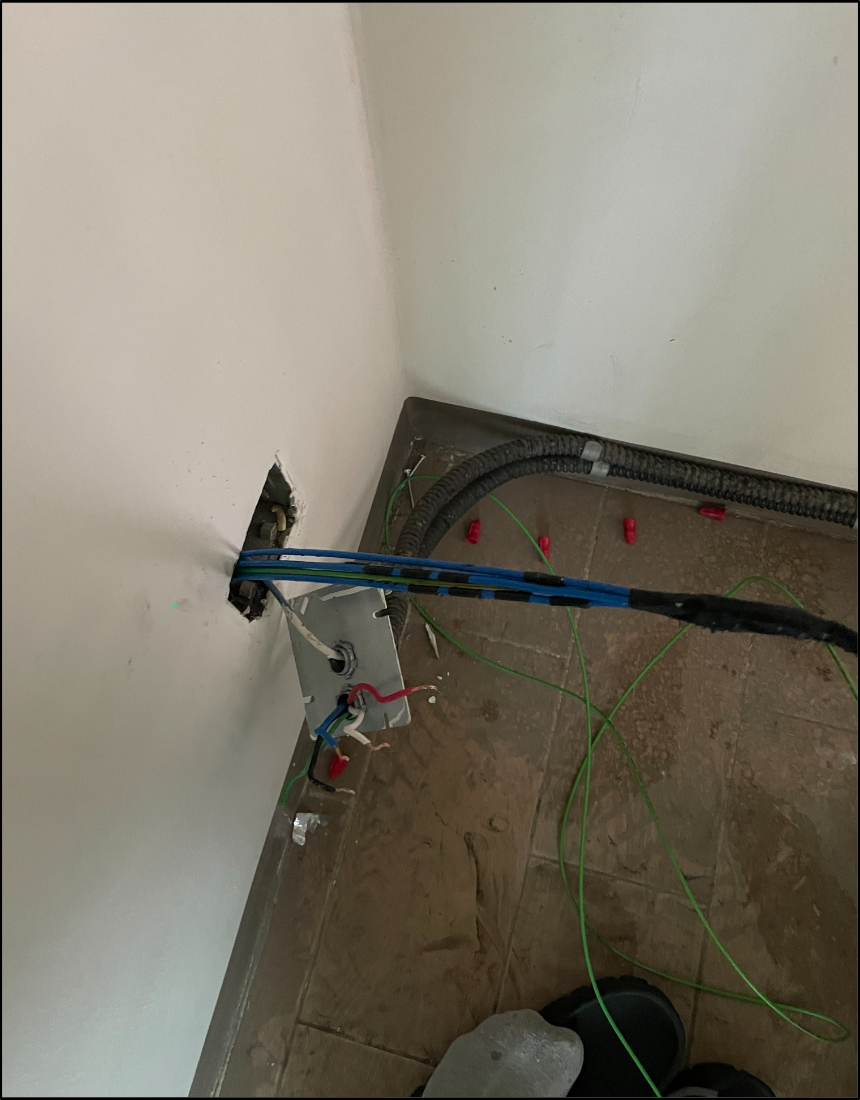

실외기실 전원선 교체 작업을 완료하고 접속부를 안전하게 마감했습니다.

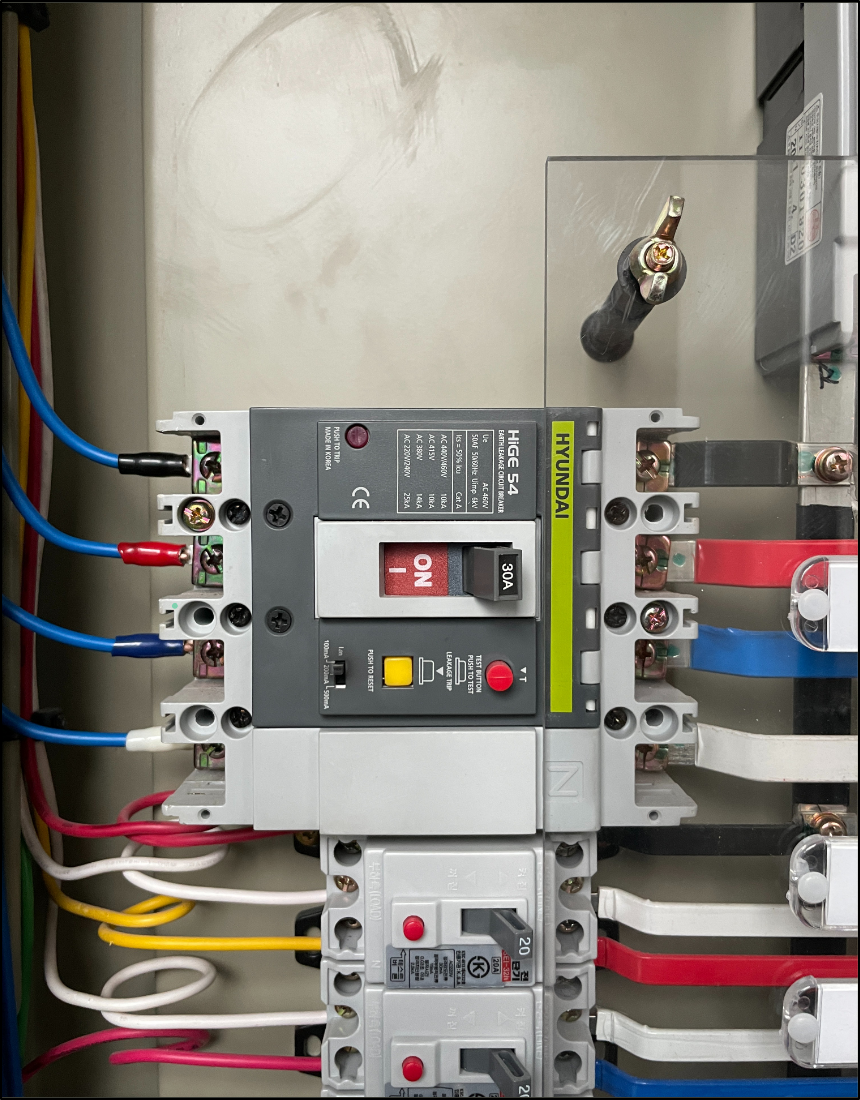

전선 교체 후 차단기를 올리고 에어컨 실외기 정상 작동 여부를 확인했습니다.
전선 교체 후 세대 분전반에서 차단기 연결 상태를 다시 확인하고, 실외기실 전원선 단말 마감을 점검했습니다.
이후 차단기를 투입하여 에어컨 실외기의 정상 작동 여부를 확인했습니다.
- 신규 전원선 연결 상태 확인
- 접지선 연결 상태 확인
- 차단기 투입 후 이상 트립 여부 확인
- 에어컨 실외기 정상 작동 확인
- 작업 구간 정리 및 현장 철수
최종 점검 결과, 기존과 같이 에어컨 작동 중 차단기가 내려가는 증상은 재현되지 않았으며 실외기 작동도 정상적으로 확인되었습니다.
이번 현장은 에어컨 제품 문제가 아니라 실외기 전원선의 절연 손상 및 소손이 원인이었던 전기 누전 수리 사례입니다.
6. 전기공사업 면허 업체를 통한 시공이 필요한 이유
전기 누전 수리와 에어컨 실외기 전선 교체는 단순 작업처럼 보일 수 있으나, 실제로는 감전, 화재, 차단기 오동작, 전선 소손, 설비 손상으로 이어질 수 있는 전문 전기공사 영역입니다.
개인 자격증 보유 여부와 전기공사업 면허 등록 여부는 서로 다른 문제입니다.
전기공사 및 누전 수리는 전기공사업법에 따라 정식 전기공사업 등록을 갖춘 업체를 통해 진행해야 하며, 등록되지 않은 업체가 전기공사를 수행하는 경우 무면허 불법 시공에 해당될 수 있습니다.
무면허 불법 시공은 사고 발생 시 책임 소재가 불명확해질 수 있으며, 화재나 감전 사고 발생 시 보험 처리에도 문제가 생길 수 있습니다.
따라서 전기 누전, 차단기 트립, 에어컨 전원선 교체, 실외기 전기공사와 같은 작업은 반드시 국가 공인 정식 면허 등록 전기공사업체인지 확인한 뒤 의뢰하는 것이 안전합니다.
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사업체로서, 현장 진단부터 시공, 검수까지 책임 기술진이 직접 수행합니다.
7. 홈페이지 FAQ
Q1. 에어컨을 켤 때 누전 차단기가 내려가면 에어컨 고장인가요?
반드시 에어컨 제품 고장이라고 단정할 수 없습니다.
에어컨 자체 문제일 수도 있지만, 실외기 전원선 절연 손상, 배관 내부 수분 유입, 전선 소손, 차단기 회로 문제 등 전기 선로 이상이 원인일 수 있습니다.
제품 점검에서 이상이 없다면 전문 전기공사업체를 통해 전원선과 차단기 회로를 점검해야 합니다.
Q2. 절연저항 측정에서 누전 수치가 안 나와도 전선 문제가 있을 수 있나요?
있습니다.
누전은 항상 일정하게 나타나는 것이 아니라, 습기, 온도, 부하 작동 상태, 전선 손상 위치, 배관 내부 환경에 따라 간헐적으로 발생할 수 있습니다.
절연저항 측정값만으로 원인이 특정되지 않을 경우에는 선로 추적과 육안 확인을 함께 진행해야 합니다.
Q3. 에어컨 실외기 전원선 교체도 정식 전기공사업체에 맡겨야 하나요?
네. 에어컨 실외기 전원선은 고부하 전기 설비에 해당하며, 전선 굵기, 차단기 용량, 접지, 절연 상태를 함께 검토해야 합니다.
전기공사업법상 전기공사는 국가 정식 등록 전기공사업체를 통해 진행하는 것이 안전하며, 무면허 업체 시공은 사고 발생 시 법적·보험상 문제가 될 수 있습니다.
