바른전기는 전기공사업법을 준수하는 국가 정식 등록 전기공사업체로서, 시흥 지역 아파트 누전 수리, 차단기 트립 원인 진단, 세대 분전반 점검 및 전선 교체 공사를 수행하고 있습니다.
이번 현장은 시흥시 목감동 퍼스트리움 아파트 세대 내부에서 발생한 전열 1번 누전 차단기 트립 사례입니다. 고객께서는 전열 1번 차단기가 내려간 뒤 다시 올라가지 않는 증상을 겪고 있었으며, 이로 인해 거실, 욕실, 방, 월패드 등 일부 콘센트와 전원 설비가 정상적으로 작동하지 않는 상태였습니다.
전기 누전은 단순히 차단기를 다시 올리는 방식으로 해결되는 문제가 아닙니다. 누전 차단기가 반복적으로 트립되는 경우에는 해당 회로의 절연 상태, 부하측 배선, 콘센트 박스 내부 상태, 배관 내부 수분 유입 여부 등을 순차적으로 확인해야 합니다. 특히 아파트 세대 내부 전열 회로는 여러 공간이 하나의 회로로 연계되는 경우가 많기 때문에, 정확한 회로 분리와 절연저항 측정이 선행되어야 합니다.
1. 현장 개요
| 현장 위치 | 경기도 시흥시 목감퍼스트리움 아파트 |
|---|---|
| 공사 유형 | 아파트 전기 누전 수리 및 전선 교체 |
| 주요 증상 | 전열 1번 누전 차단기 트립 후 복구 불가 |
| 영향 범위 | 거실, 욕실, 방, 월패드 하단 콘센트 등 일부 전열 회로 전원 불량 |
| 진단 결과 | 전열 1번 관련 회로에서 다중 선로 누전 확인 |
| 시공 내용 | 누전 발생 선로 특정 후 욕실 콘센트 선로, 1차 선로, 월패드 하단 콘센트 선로 전선 교체 |
현장 도착 후 세대 분전반을 확인한 결과, 전열 1번 누전 차단기가 트립되어 있었으며 해당 차단기를 올려도 정상 유지되지 않는 상태였습니다. 이는 차단기 자체 고장 가능성도 있지만, 실제 부하측 회로에서 누전이 발생했을 가능성이 더 높기 때문에 절연저항 측정을 통해 원인 진단을 진행했습니다.
2. 현장 진단 데이터

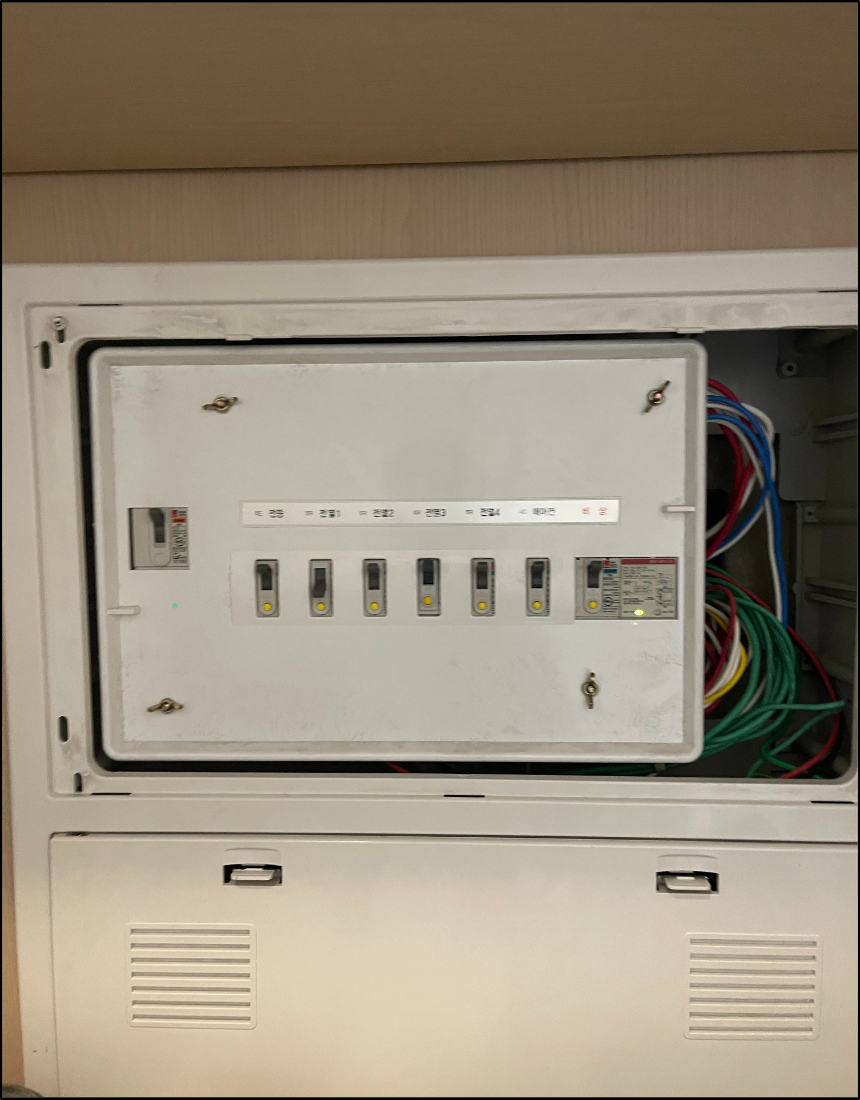

목감동 퍼스트리움 아파트 세대 분전반을 개방하여 전열 1번 회로와 차단기 상태를 확인한 사진입니다.

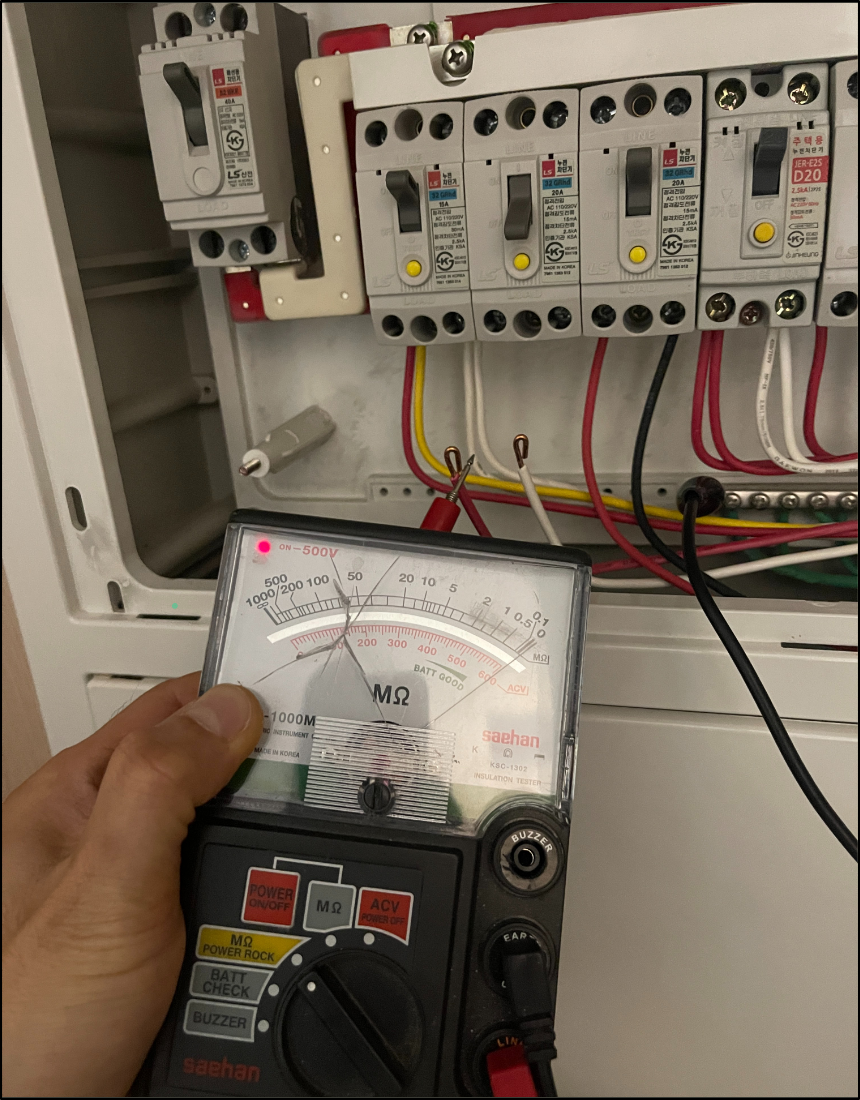

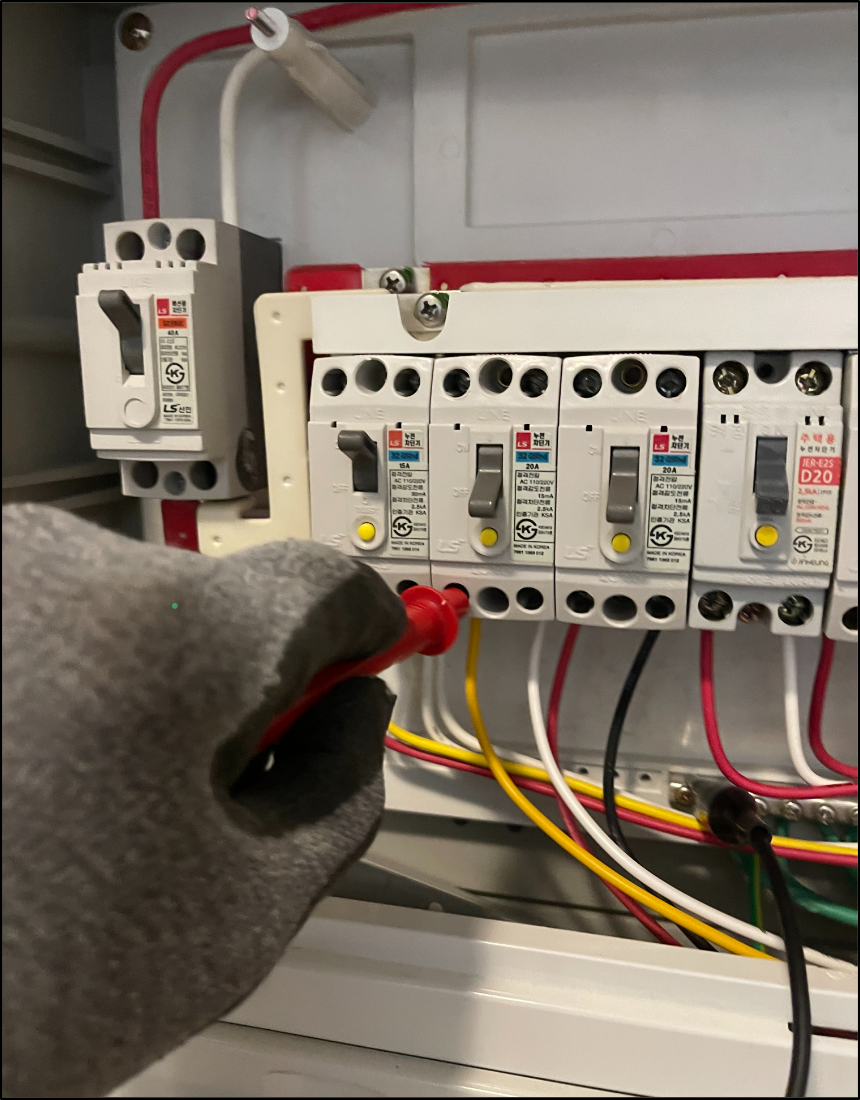

전열 1번 누전 차단기 트립 원인을 확인하기 위해 세대 분전반에서 절연저항을 측정한 사진입니다.
당사 책임 기술진은 세대 분전반에서 전열 1번 회로를 분리한 뒤 절연저항계를 사용하여 누전 여부를 확인했습니다. 측정 결과 해당 회로의 절연 상태가 정상 범위로 유지되지 않았으며, 실제 누전이 발생한 것으로 판단되었습니다.

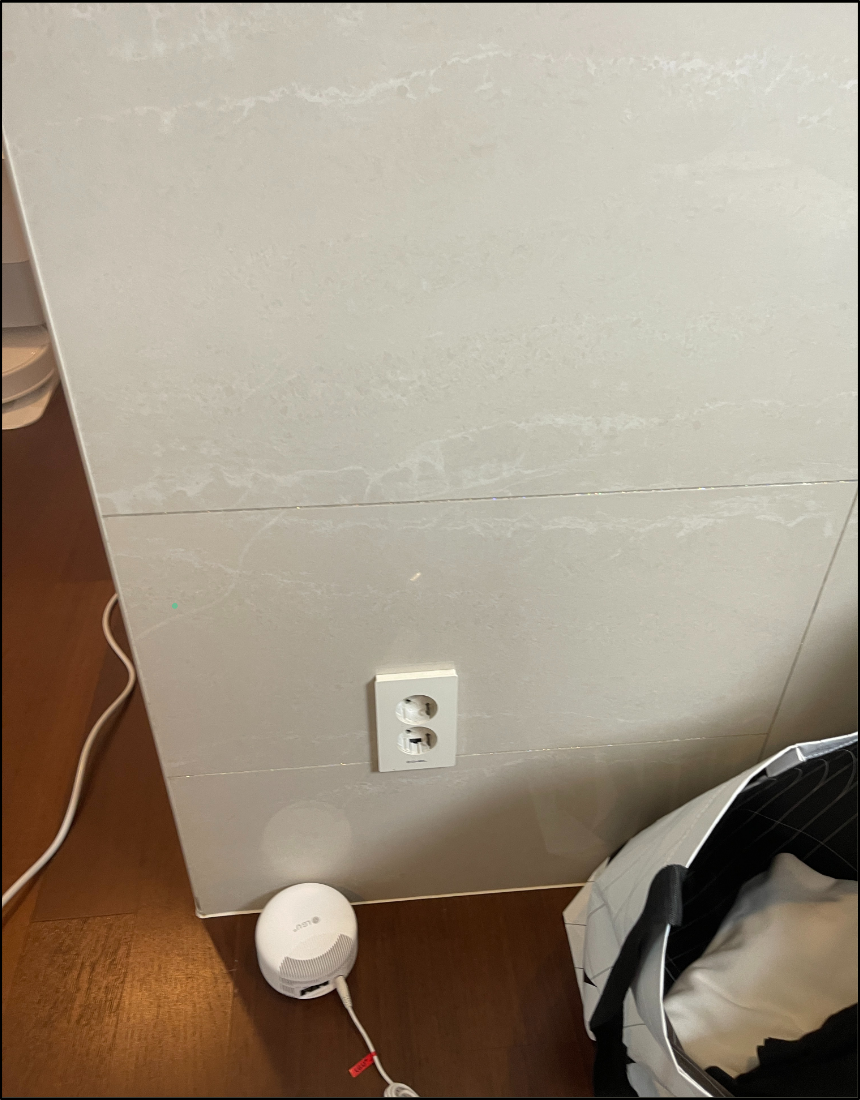

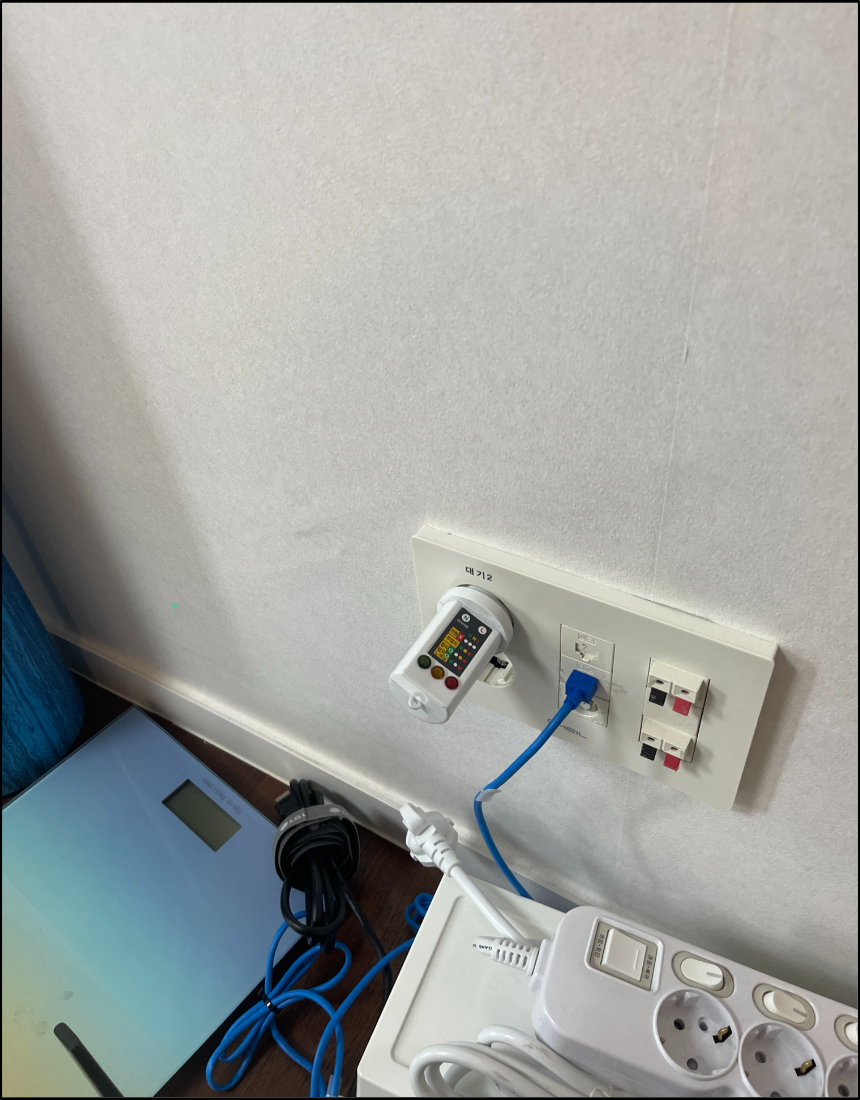

전열 1번 관련 콘센트 전원 공급 여부와 부하측 회로 상태를 확인한 사진입니다.
이후 관련 부하측 회로를 추적하여 거실 콘센트, 욕실 콘센트, 방 콘센트, 월패드 하단 전원선 등 전열 1번에 연결된 구간을 순차적으로 확인했습니다. 검사 결과 특정 한 지점만의 문제가 아니라, 욕실 콘센트 선로, 1차 선로, 월패드에서 하단 콘센트로 이어지는 선로 등 여러 구간에서 절연 불량이 확인되었습니다.
주요 진단 항목
- 세대 분전반 전열 1번 누전 차단기 트립 상태 확인
- 절연저항계를 이용한 전열 회로 절연 상태 측정
- 거실, 욕실, 방, 월패드 하단 콘센트 전원 공급 여부 확인
- 콘센트 박스 내부 배선 상태 확인
- 배관 내부 전선 회수 및 손상 가능성 검토
- 다중 누전 선로 특정 후 교체 범위 산정

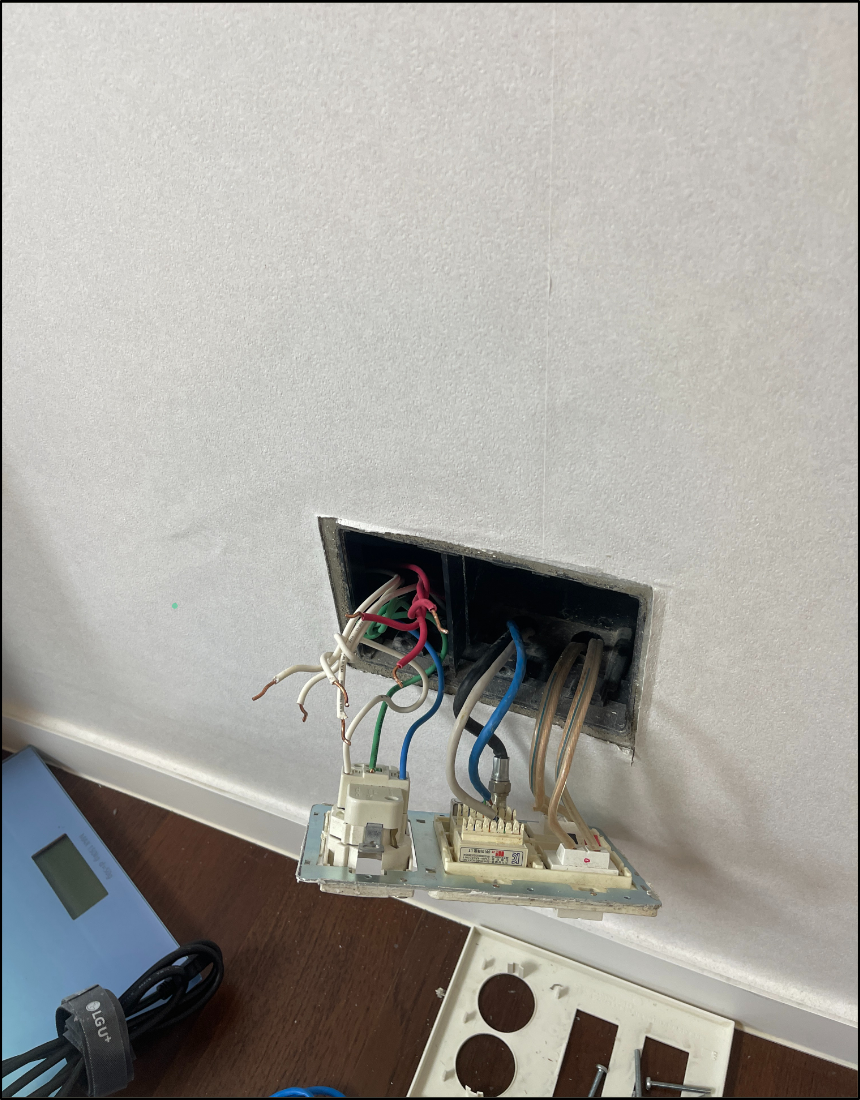

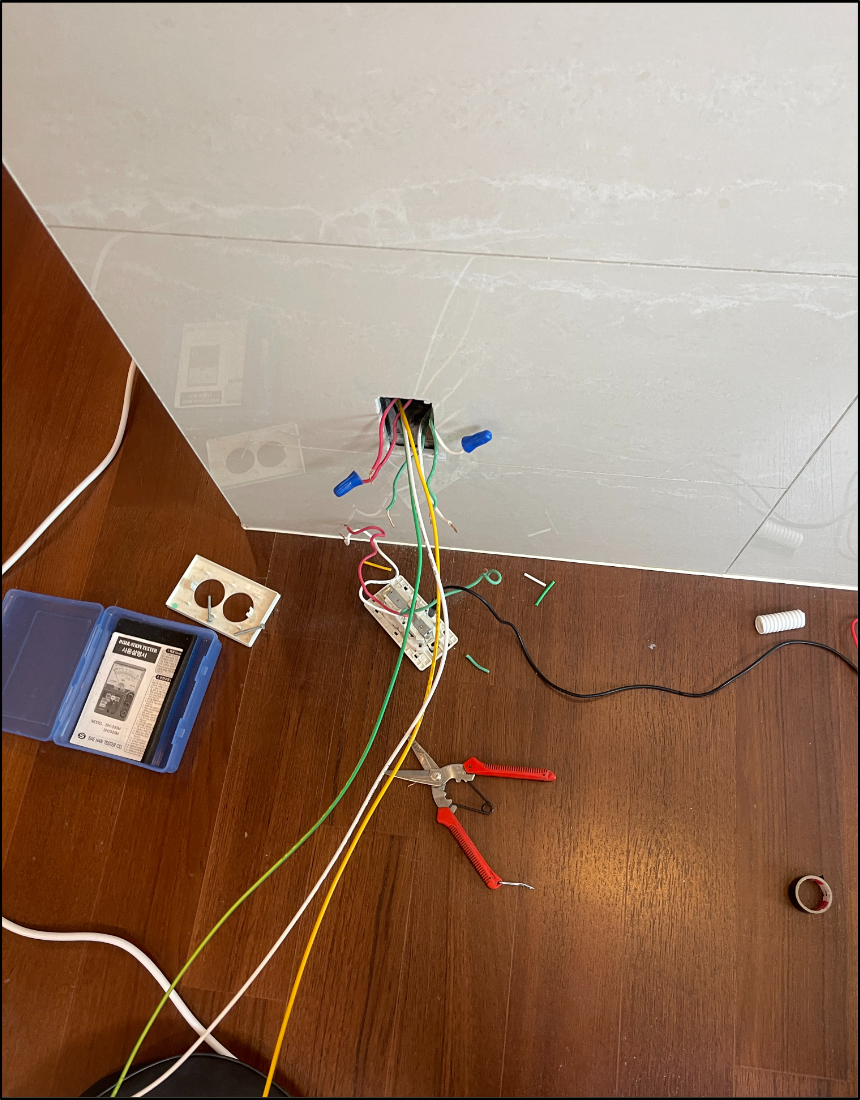

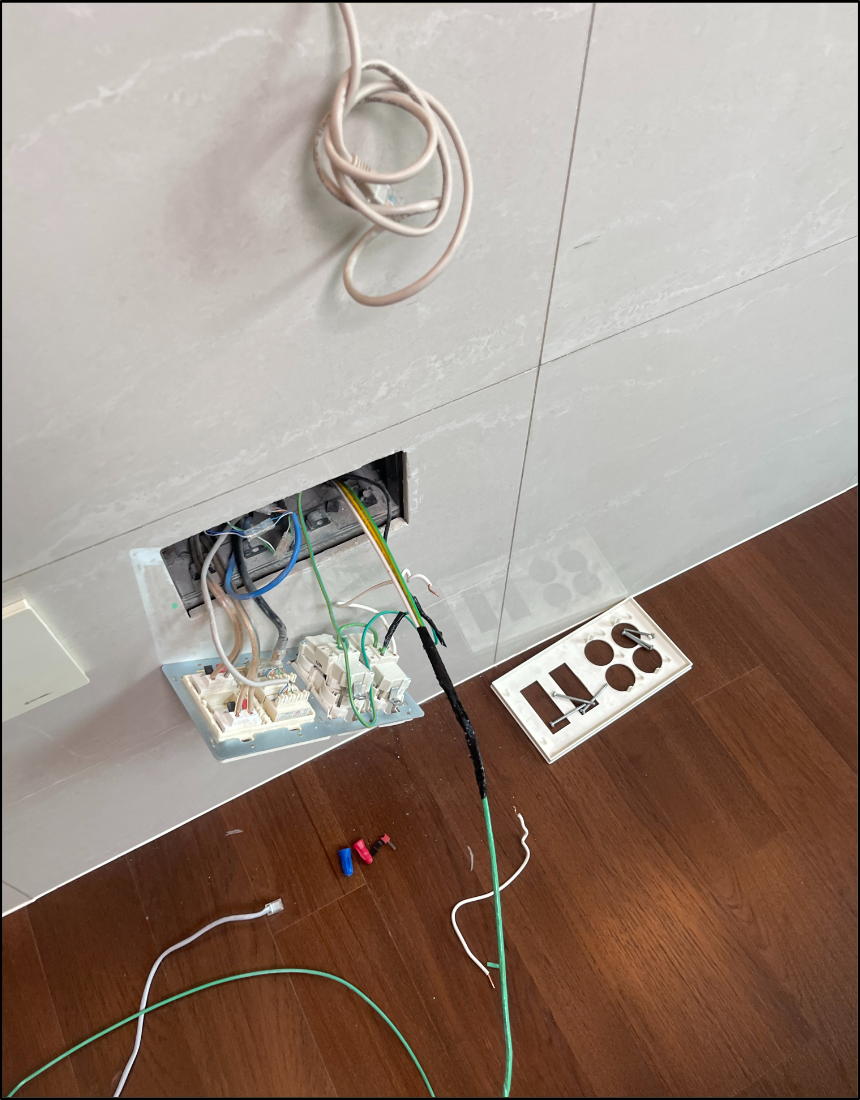

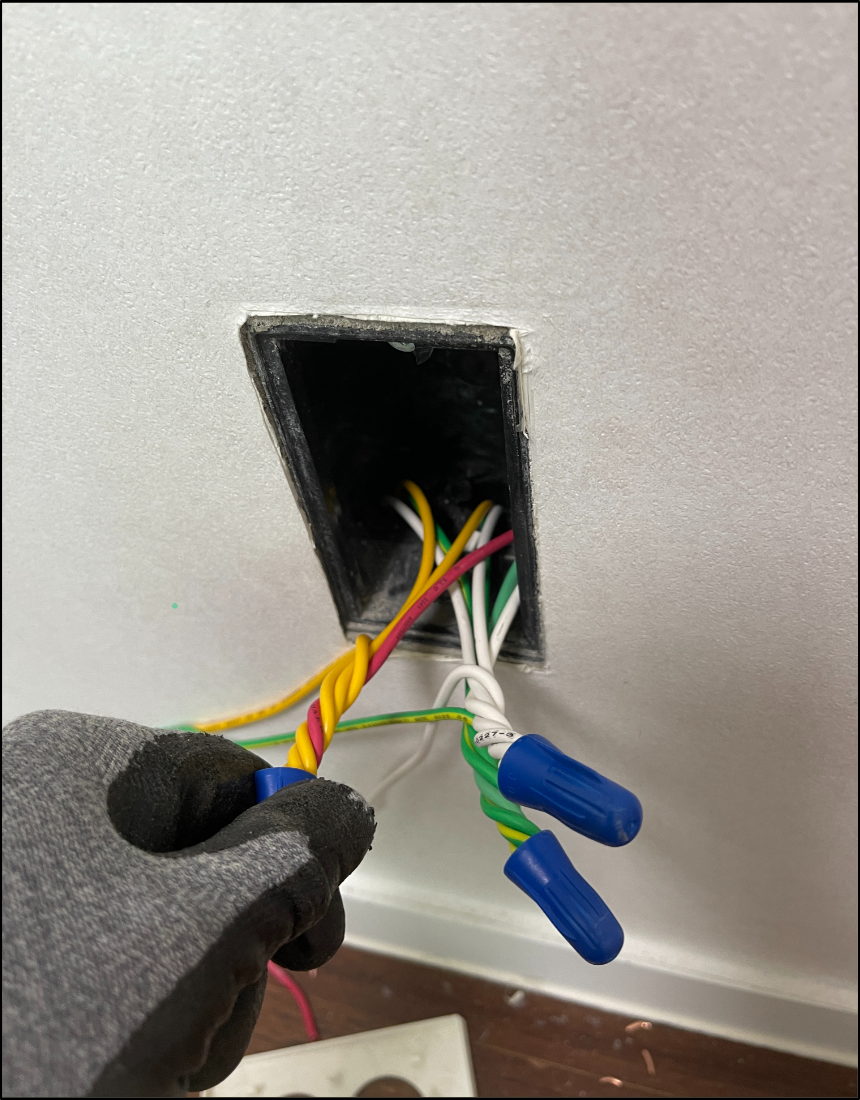

콘센트 기구를 분리하여 내부 배선과 연결 상태를 확인한 사진입니다.

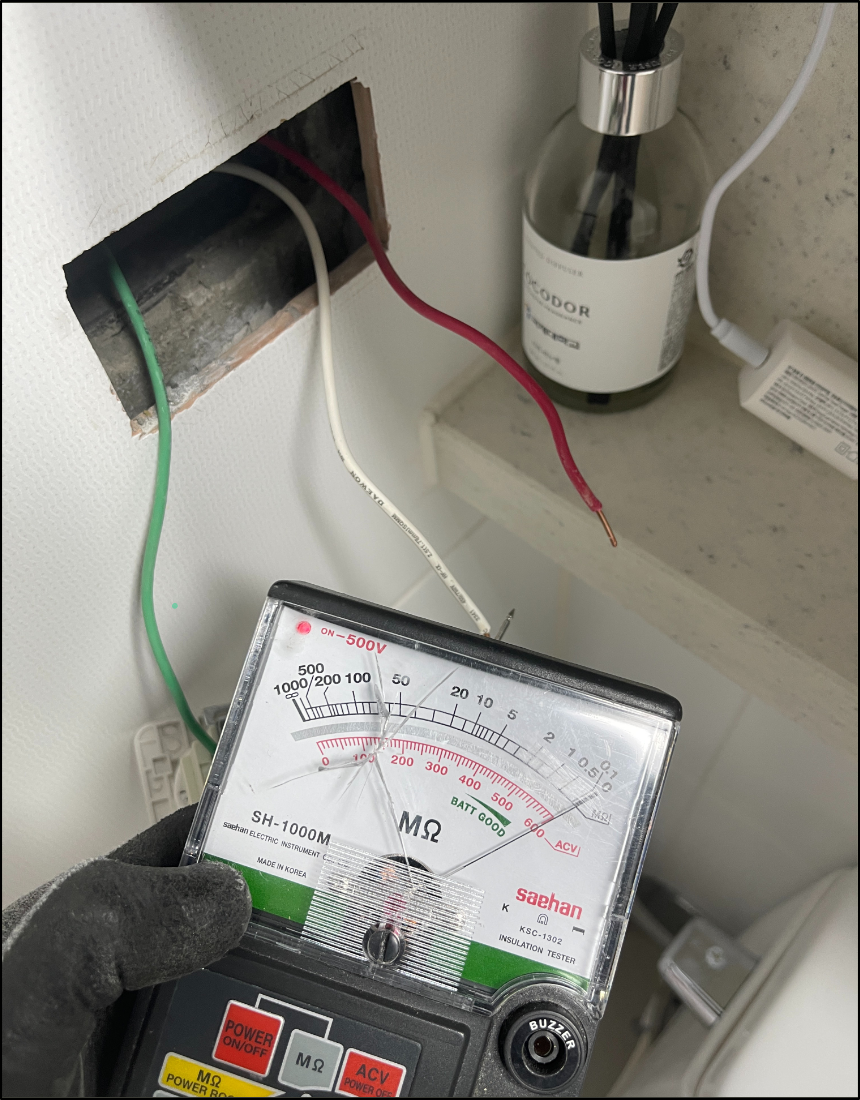

실 콘센트 박스에서 전선별 절연 상태를 확인하기 위해 절연저항을 측정한 사진입니다.
전기 누전 수리의 핵심은 차단기를 임의로 교체하는 것이 아니라, 누전이 실제로 발생한 선로와 구간을 정확히 분리하여 특정하는 것입니다. 이번 현장 역시 단일 콘센트 불량이 아니라 여러 선로가 복합적으로 영향을 받은 사례였으므로, 현장 진단 과정에서 회로별 절연 상태를 구분하여 확인했습니다.
3. 누전 발생 핵심 원인
목감 퍼스트리움 아파트 현장의 핵심 원인은 배관 내부 수분 유입 및 장기적인 절연 성능 저하로 판단되었습니다. 결로 현상 또는 배관 내부 습기 축적으로 인해 콘센트 배관 안에 수분이 고일 수 있으며, 수분 저항력이 약한 전선의 경우 장기간 습기에 노출되면서 절연체 성능이 저하될 수 있습니다.
특히 HFIX 전선은 시공 환경과 배관 내부 상태에 따라 수분 영향에 취약해질 수 있습니다. 전선 피복이 장기간 수분을 흡수하거나 절연체가 열화되면, 회로와 접지 사이의 절연저항이 낮아지고 누전 차단기가 트립되는 원인이 됩니다.
이번 현장에서는 전열 1번 관련 회로 전체를 교체하는 것이 가장 보수적인 방법이었으나, 공사 범위와 비용을 고려하여 고객과 협의한 뒤 실제 차단기 트립 원인으로 특정된 3개 선로 구간만 우선 교체하는 방식으로 진행했습니다.
4. 규격 준수 시공 내역

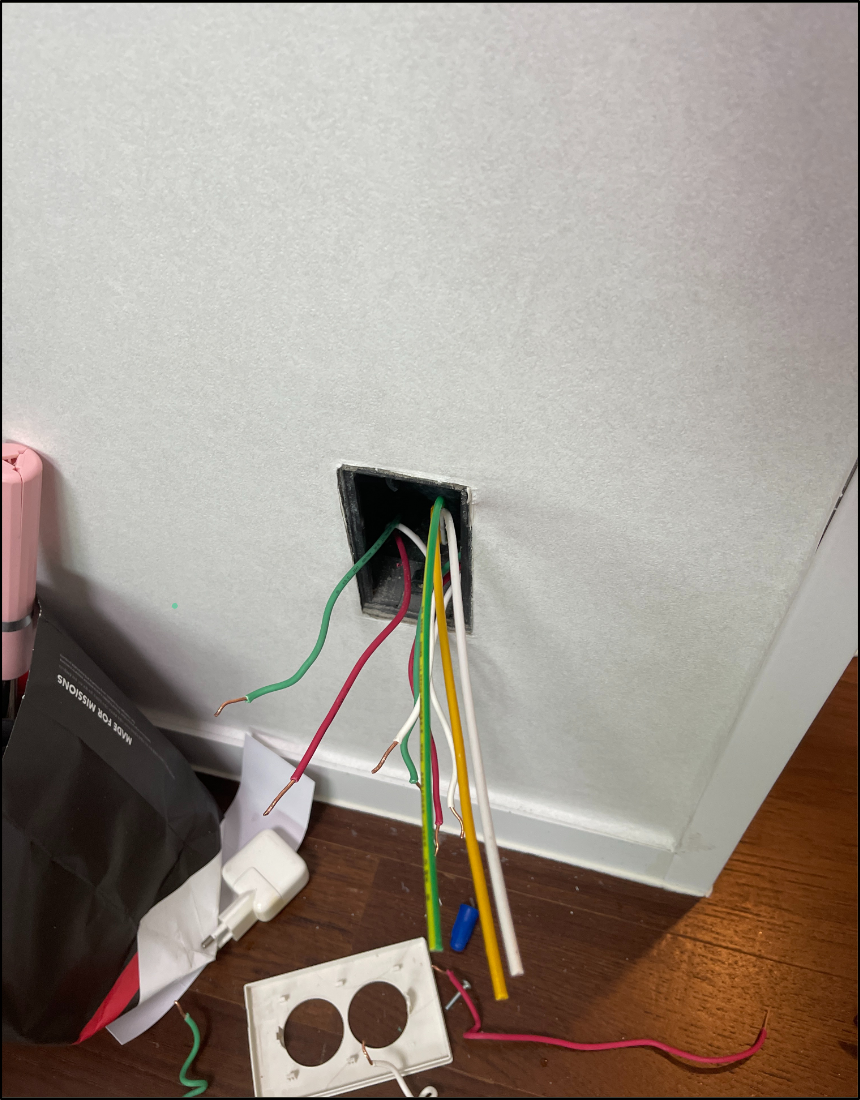

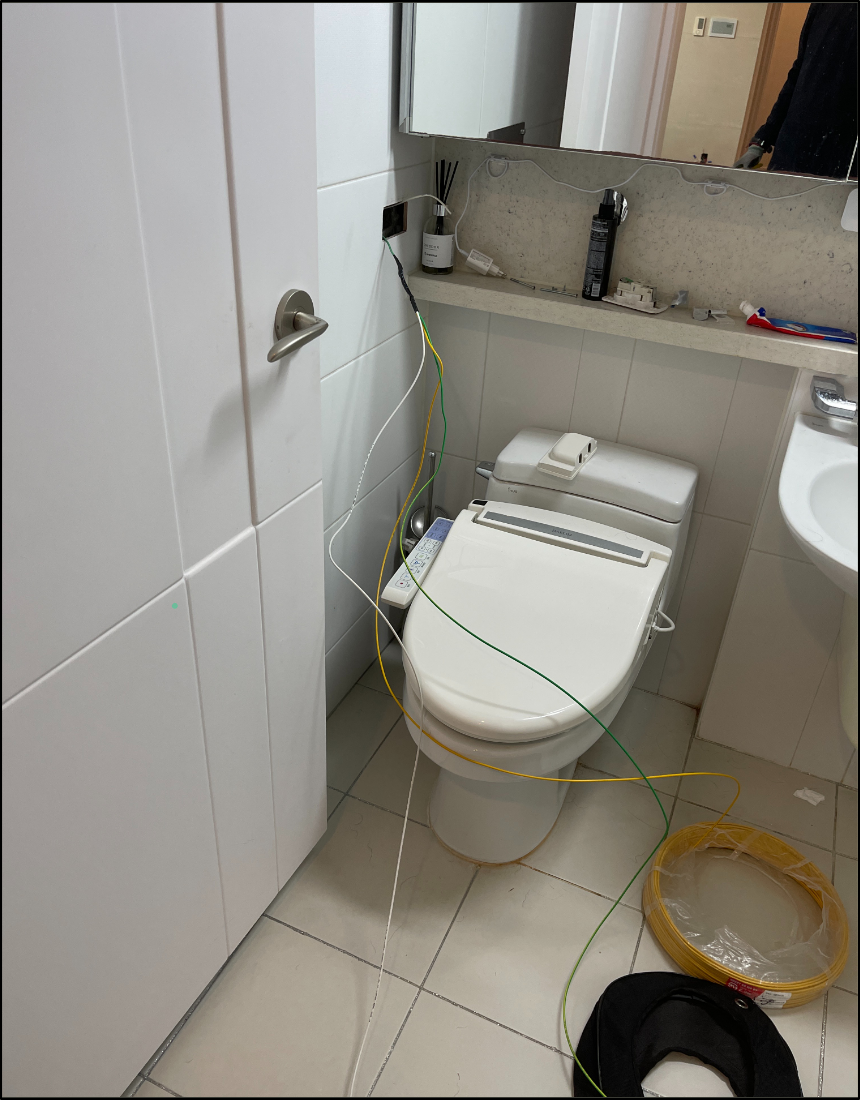

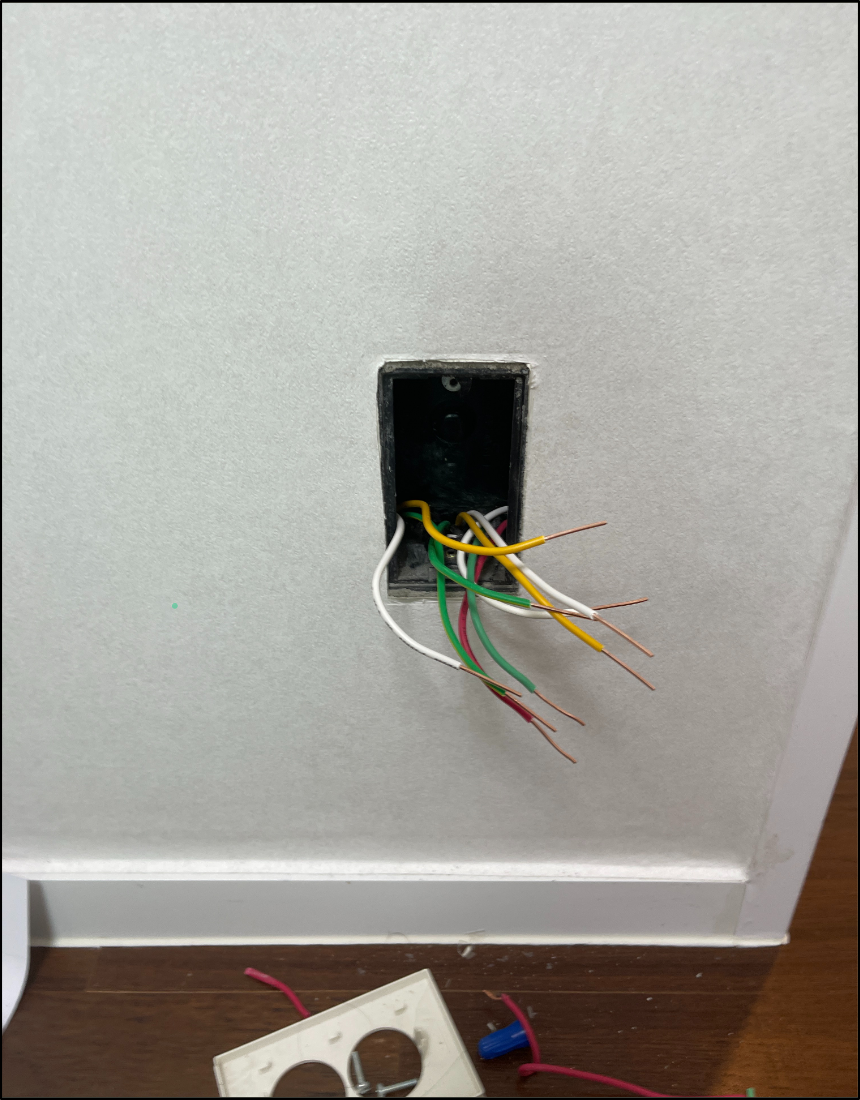

누전이 확인된 콘센트 구간의 기존 전선을 제거하고 신규 전선을 입선한 사진입니다.
전선 교체 작업은 기존 누전 선로를 제거하고 신규 전선을 배관 내부로 입선하는 방식으로 진행했습니다. 작업 전 차단기를 차단하고 회로를 분리한 뒤, 각 구간별 배선을 확인했습니다. 이후 누전이 확인된 욕실 콘센트 선로, 1차 선로, 월패드 하단 콘센트 선로를 대상으로 전선 교체를 진행했습니다.
세부 작업 내용
- 세대 분전반에서 전열 1번 누전 차단기 상태 확인
- 절연저항 측정을 통한 누전 발생 회로 확인
- 거실, 욕실, 방, 월패드 하단 콘센트 등 부하측 회로 점검
- 콘센트 플레이트 및 기구 분리 후 배선 상태 확인
- 누전 발생 선로 3개 구간 특정
- 기존 전선 회수 및 신규 전선 입선
- 콘센트 기구 재결선 및 정리
- 세대 분전반 차단기 단자 연결 상태 확인
- 최종 절연저항 재측정
- 차단기 복구 후 전열 1번 관련 회로 정상 작동 확인

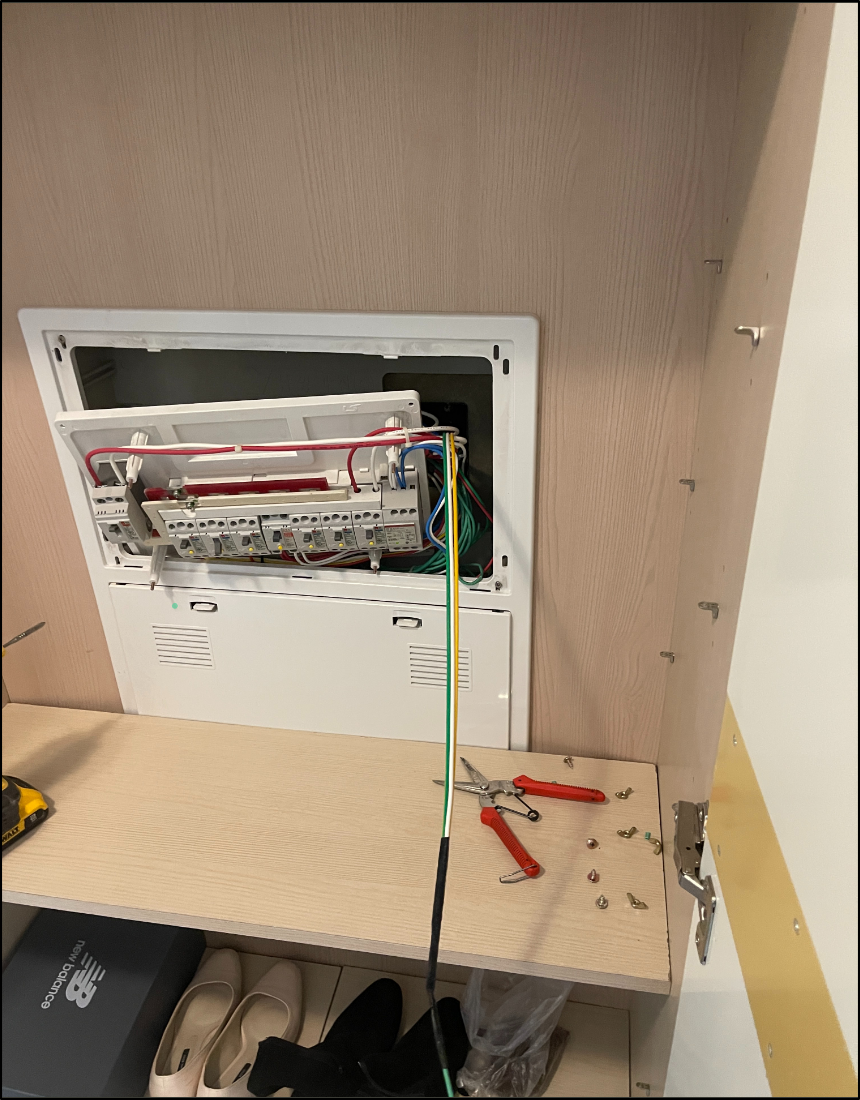

교체 대상 선로의 신규 전선을 세대 분전반까지 입선하여 차단기 연결을 준비한 사진입니다.
전기공사는 전선의 색상, 회로 구성, 접지 연결, 차단기 정격, 단자 체결 상태 등을 종합적으로 고려하여 진행해야 합니다. 단순히 전선만 연결하는 작업으로 판단하면 누전 재발, 차단기 트립, 감전, 전기 화재 위험으로 이어질 수 있습니다.

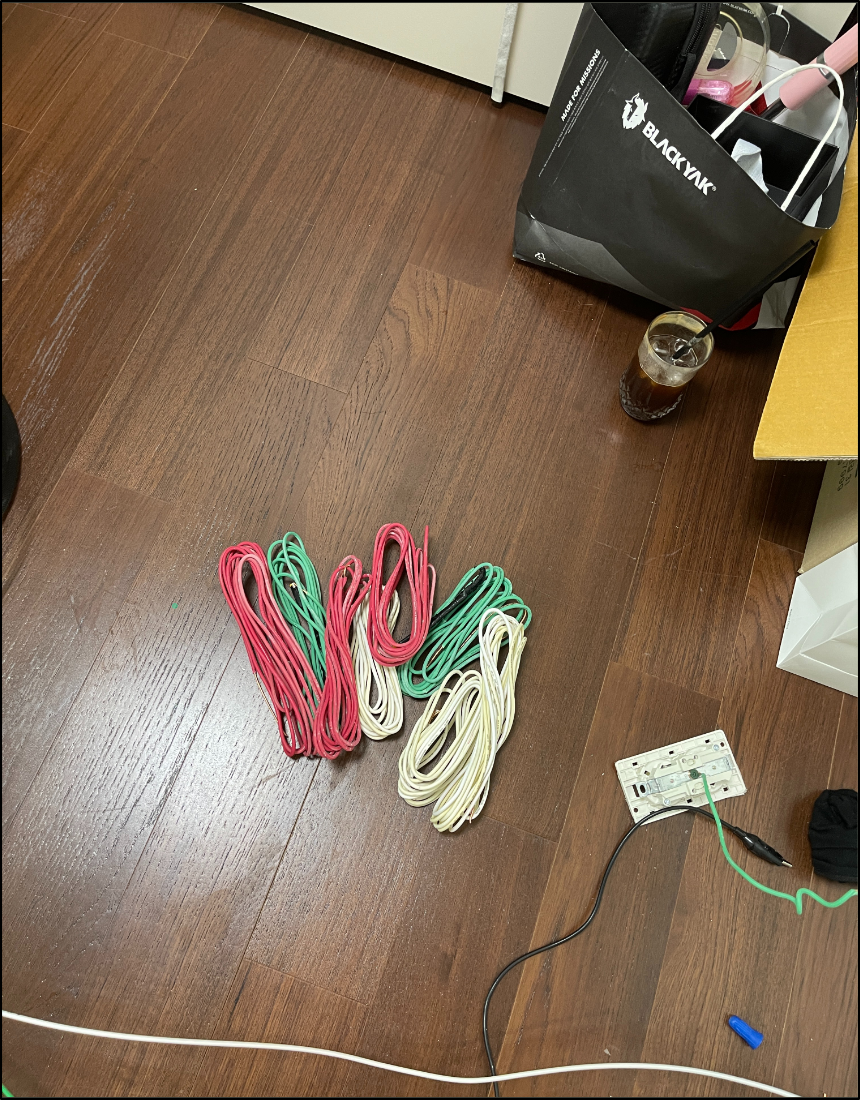

누전 원인으로 판단된 기존 전선을 회수하여 바닥에 정리한 사진입니다.
당사는 국가 정식 등록 전기공사업체로서 전기공사업법에 따른 시공 기준을 준수하며, 전선 교체 후 절연 저항 기준치 충족 여부를 확인하여 전기 안전성을 검증했습니다.
5. 안전성 검증 결과
누전 전선 교체 완료 후 세대 분전반에서 전열 1번 회로의 절연저항을 재측정했습니다. 교체 전에는 누전 차단기가 정상 복구되지 않을 정도로 절연 상태가 불량했으나, 전선 교체 후 절연저항 수치가 정상적으로 회복된 것을 확인했습니다.
이후 전열 1번 누전 차단기를 투입하고, 거실 콘센트, 욕실 콘센트, 방 콘센트, 월패드 및 하단 콘센트 전원이 정상적으로 공급되는지 확인했습니다. 최종 점검 결과 차단기 트립 없이 전원이 정상 공급되었으며, 월패드 또한 정상 작동하는 것으로 확인되었습니다.

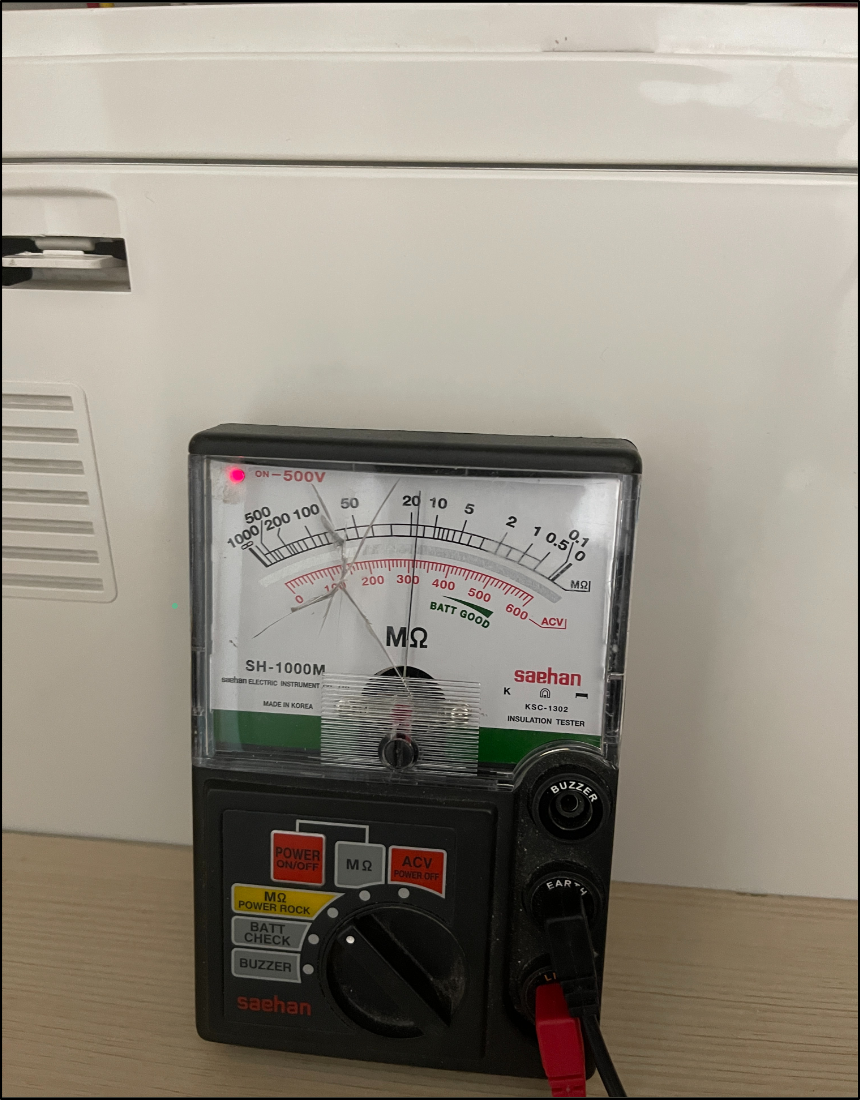

누전 선로 교체 후 절연저항 수치가 정상적으로 복구되었는지 확인한 사진입니다.
최종 확인 항목
- 전열 1번 누전 차단기 정상 투입 확인
- 교체 구간 절연저항 정상 복구 확인
- 거실 및 방 콘센트 전원 정상 공급 확인
- 욕실 콘센트 회로 복구 확인
- 월패드 및 관련 전원 정상 작동 확인
- 콘센트 기구 재설치 및 마감 상태 확인

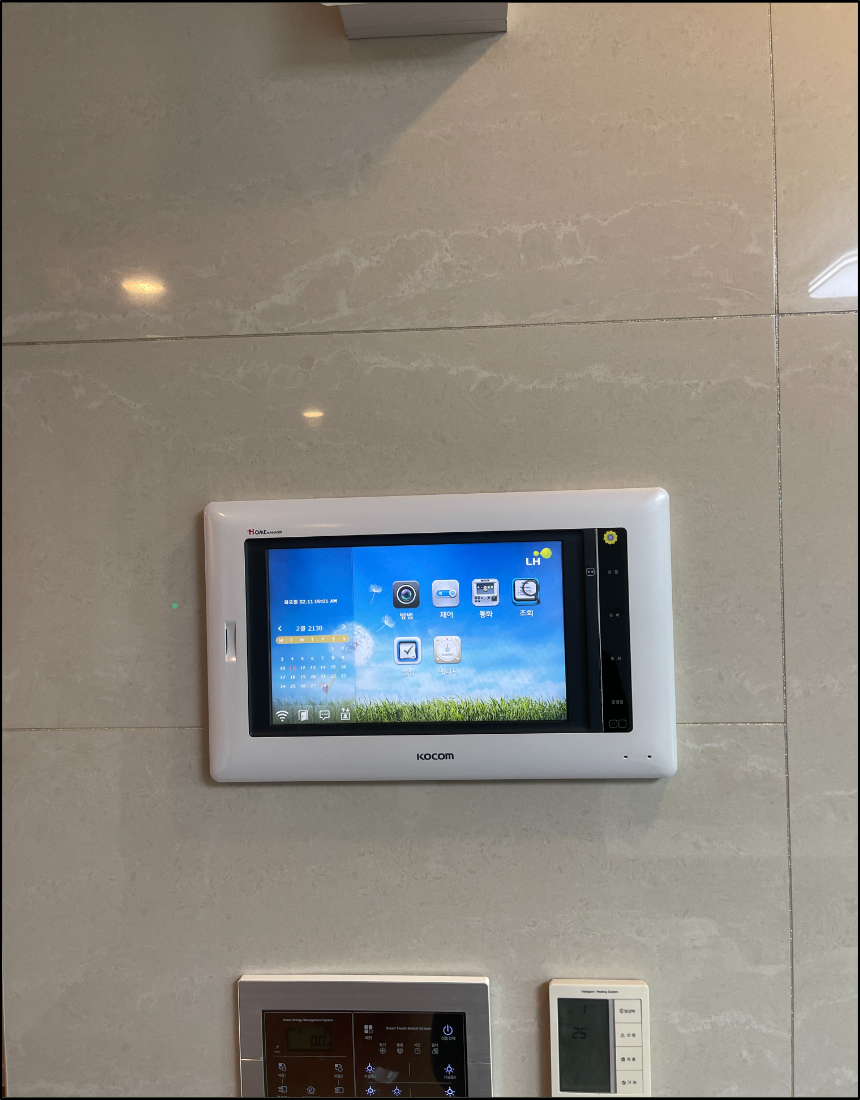

전열 1번 회로 복구 후 월패드 전원이 정상적으로 작동하는지 확인한 사진입니다.
이번 시흥 목감동 퍼스트리움 아파트 누전 수리 현장은 단일 차단기 고장이 아니라, 전열 회로에 연결된 여러 선로에서 복합적으로 절연 불량이 발생한 사례입니다. 따라서 단순 차단기 교체가 아니라 회로 추적, 절연저항 측정, 배관 내부 전선 교체가 필요한 현장이었습니다.
6. 전기 누전 수리에서 정식 면허 등록 전기공사업체가 필요한 이유
누전 차단기가 내려가는 증상은 겉으로 보기에는 단순해 보일 수 있으나, 실제 원인은 전선 피복 손상, 배관 내부 수분, 콘센트 박스 결로, 노후 배선, 부하 과다, 접지 불량 등 다양합니다. 원인을 정확히 찾지 못한 상태에서 차단기만 교체하거나 임의로 배선을 연결하면 문제는 재발할 수 있습니다.
전기공사는 개인 자격증 보유 여부만으로 수행할 수 있는 분야가 아닙니다. 전기공사업법상 전기공사는 원칙적으로 정식 전기공사업 등록업체가 수행해야 하며, 무면허 불법 시공은 감전, 화재, 설비 손상, 보험 처리 제한 등의 위험을 초래할 수 있습니다.
최근에는 개인 자격증만 보유한 상태에서 누전 수리, 차단기 교체, 전선 교체 등을 진행하거나, 전기공사업 면허를 보유한 것처럼 광고하는 사례가 늘고 있습니다. 고객은 전기 작업을 의뢰하기 전 반드시 국가 공인 정식 면허 등록 전기공사업체인지 확인해야 합니다.
7. 정식 전기공사업 면허 등록 업체 확인 방법
전기 누전 수리, 전선 교체, 차단기 교체, 분전반 공사 등을 의뢰하기 전에는 해당 업체가 실제 전기공사업 등록업체인지 확인하는 것이 중요합니다.
- 바른전기 공식 홈페이지의 등록조회 메뉴를 통해 확인할 수 있습니다.
- 한국전기공사협회 등록 조회를 통해 전기공사업 등록 여부를 확인할 수 있습니다.
- 업체명, 대표 전화번호, 사업자 정보가 실제 등록 정보와 일치하는지 확인해야 합니다.
무면허 불법 시공으로 피해를 입었거나 불법 시공 정황을 확인한 경우에는 관련 광고 자료, 전화번호, 견적서, 문자 내역, 현장 사진 등을 확보하여 관할 시청 에너지 정책과 또는 관계 기관에 신고할 수 있습니다.
8. FAQ
Q1. 누전 차단기가 내려가면 차단기만 교체하면 됩니까?
A. 아닙니다. 누전 차단기 트립은 차단기 고장일 수도 있지만, 실제로는 부하측 전선이나 콘센트 회로에서 누전이 발생한 경우가 많습니다. 차단기를 교체하기 전 절연저항 측정을 통해 누전 여부를 먼저 확인해야 합니다.
Q2. 이번 현장의 주요 원인은 무엇입니까?
A. 전열 1번 회로에 연결된 욕실 콘센트 선로, 1차 선로, 월패드 하단 콘센트 선로에서 다중 누전이 확인되었습니다. 배관 내부 수분 및 장기적인 절연 성능 저하가 주요 원인으로 판단되었습니다.
Q3. HFIX 전선은 항상 문제가 되는 전선입니까?
A. 아닙니다. HFIX 전선 자체가 항상 문제가 되는 것은 아닙니다. 다만 배관 내부에 수분이 고이거나 결로가 반복되는 환경에서는 절연 성능 저하가 발생할 수 있으므로, 현장 조건에 맞는 전선 선정과 시공이 중요합니다.
Q4. 전선 교체 후 어떤 검사를 진행해야 합니까?
A. 전선 교체 후에는 절연저항을 재측정하여 절연 상태가 기준치 이상으로 회복되었는지 확인해야 합니다. 이후 차단기를 투입하고 실제 콘센트, 월패드, 부하 설비가 정상 작동하는지 확인해야 합니다.
Q5. 누전 수리는 개인 자격증 보유자가 해도 됩니까?
A. 전기공사는 전기공사업법에 따라 정식 전기공사업 등록업체가 수행해야 하는 영역입니다. 개인 자격증 보유와 전기공사업 면허 등록은 별개의 문제이며, 무면허 시공은 법적 책임과 안전 사고 위험을 초래할 수 있습니다.
Q6. 바른전기는 어떤 방식으로 누전 원인을 찾습니까?
A. 바른전기는 세대 분전반 확인, 차단기 회로 분리, 절연저항 측정, 부하측 배선 추적, 콘센트 박스 점검, 교차 검증 순서로 원인을 특정합니다. 단순 차단기 교체가 아니라 실제 누전 지점을 찾고 필요한 구간만 선별하여 수리하는 것을 원칙으로 합니다.
9. 결론
시흥 목감동 퍼스트리움 아파트 누전 수리 현장은 전열 1번 차단기 트립으로 인해 세대 일부 전원이 공급되지 않았던 사례입니다. 절연저항 측정과 회로 추적을 통해 욕실 콘센트 선로, 1차 선로, 월패드 하단 콘센트 선로에서 다중 누전을 확인했으며, 해당 구간 전선 교체를 통해 차단기 트립 문제를 해결했습니다.
전기 누전은 원인 진단이 정확하지 않으면 재발 가능성이 높습니다. 특히 아파트 세대 내부 전열 회로는 여러 공간이 복합적으로 연결되어 있기 때문에, 반드시 국가 정식 등록 전기공사업체를 통해 점검과 시공을 진행해야 합니다.
