김포 전기공사 업체 통진 세인트빌 세대 누전 수리 현장 사례
작성일2026-06-15
본문
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사 업체로서, 김포 통진 지역 아파트 및 공동주택 세대의 누전 수리, 콘센트 회로 진단, 절연 저항 측정, 차단기 트립 원인 분석 작업을 수행하고 있습니다.
이번 현장은 김포 통진 세인드빌 세대에서 발생한 누전 차단기 트립 및 콘센트 회로 누전 수리 사례입니다. 세대 분전반의 누전 차단기 1개가 떨어진 뒤 다시 올라가지 않았으며, 해당 회로에 연결된 주방, 보일러실, 작은방 콘센트 전원이 모두 차단된 상태였습니다.
1. 현장 개요
| 현장 위치 | 경기도 김포시 통진 세인드빌 세대 |
|---|---|
| 공사 구분 | 세대 콘센트 회로 누전 진단 및 콘센트 교체 전기공사 |
| 주요 증상 및 요청 사항 | 세대 분전반 내 누전 차단기 1개가 트립된 뒤 복귀되지 않았으며, 이로 인해 주방, 보일러실, 작은방 콘센트 전원이 모두 공급되지 않는 상황이었습니다. |
| 시공 범위 | 세대 분전반 차단기 상태 확인, 절연 저항 측정, 관련 콘센트 회로 추적, 주방 콘센트 탈거 및 배선 검사, 보일러실 콘센트 탈거 및 배선 검사, 작은방 콘센트 누전 원인 확인, 수분 유입 콘센트 교체, 차단기 복귀 및 최종 전원 공급 검증 |
세대 누전 수리는 단순히 떨어진 차단기를 다시 올리거나 차단기만 교체하는 작업으로 해결되지 않습니다. 누전 차단기가 복귀되지 않는 경우에는 회로 내부 어딘가에서 절연 불량, 수분 유입, 전선 손상, 콘센트 내부 오염, 접속부 이상 등이 발생했을 가능성이 있습니다.
따라서 누전 수리의 핵심은 “어디에서, 왜, 어떤 원인으로 누전이 발생했는지”를 정확하게 찾아내는 것입니다. 원인을 확인하지 않은 상태에서 차단기, 콘센트, 전등 기구만 단순 교체하면 동일 증상이 재발하거나 감전 및 전기 화재 위험이 남을 수 있습니다.
2. 현장 진단
| 점검 대상 | 세대 분전반 누전 차단기, 주방 콘센트, 보일러실 콘센트, 작은방 콘센트, 콘센트 회로 배선, 접지선, 전원선, 중성선, 벽체 매입 배선 구간 |
|---|---|
| 사용 장비 | 검전기, 절연 저항계, 전기 테스터, 절연 공구, 콘센트 탈거 공구, 결선 자재, 콘센트 교체 자재, 배선 마감 자재 |
| 진단 방식 | 현장 도착 후 세대 분전반의 누전 차단기 트립 상태를 확인하고, 절연 저항 측정을 통해 실제 누전 발생 여부를 확인했습니다. 이후 주방, 보일러실, 작은방이 하나의 콘센트 회로로 구성되어 있는 것을 확인하고, 각 위치의 콘센트를 순차적으로 탈거하여 누전 선로를 추적했습니다. |
| 핵심 원인 | 작은방 우측 구석 책장 뒤에 가려져 있던 콘센트 내부에서 다량의 수분 유입이 확인되었습니다. 외벽 결로 현상과 책장 밀착 배치로 인한 환기 불량이 결합되어 콘센트 내부 절연 불량이 발생한 것으로 판단했습니다. |
본 현장은 주방, 보일러실, 작은방 콘센트가 하나의 회로로 연결되어 있었기 때문에, 특정 위치의 콘센트 1개에서 발생한 누전이 회로 전체 전원 차단으로 이어진 사례입니다. 이러한 경우 전기가 들어오지 않는 위치만 확인해서는 원인을 찾을 수 없으며, 회로 구성과 배선 흐름을 기준으로 누전 지점을 좁혀가야 합니다.
3. 규격 준수 시공 내역
3-1. 세대 분전반 누전 차단기 트립 상태 확인

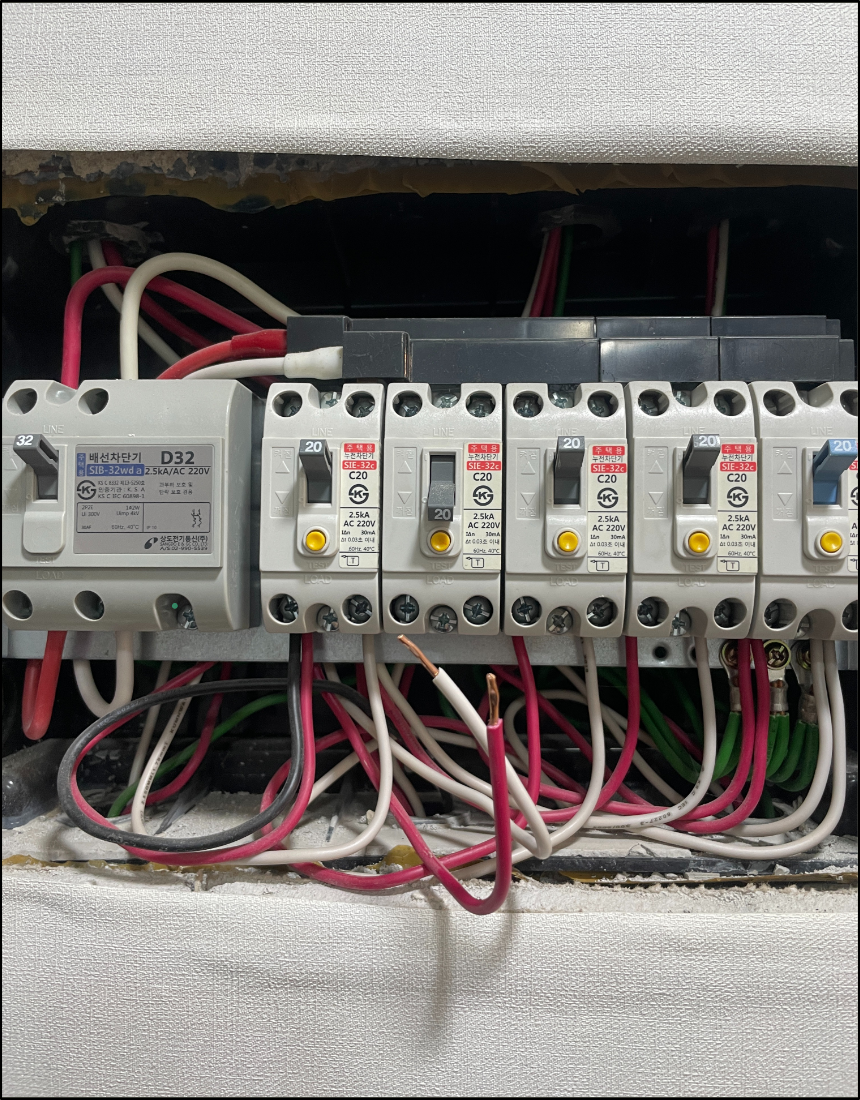

세대 분전반 내부에서 누전 차단기 트립 회로와 관련 콘센트 회로 배선 상태를 확인한 모습입니다.
현장 도착 후 먼저 세대 분전반을 확인했습니다. 누전 차단기 1개가 트립되어 있었고, 차단기를 다시 올리면 정상 투입되지 않는 상태였습니다. 이는 일시적인 과부하보다 실제 누전 또는 절연 불량 가능성이 높은 증상입니다.

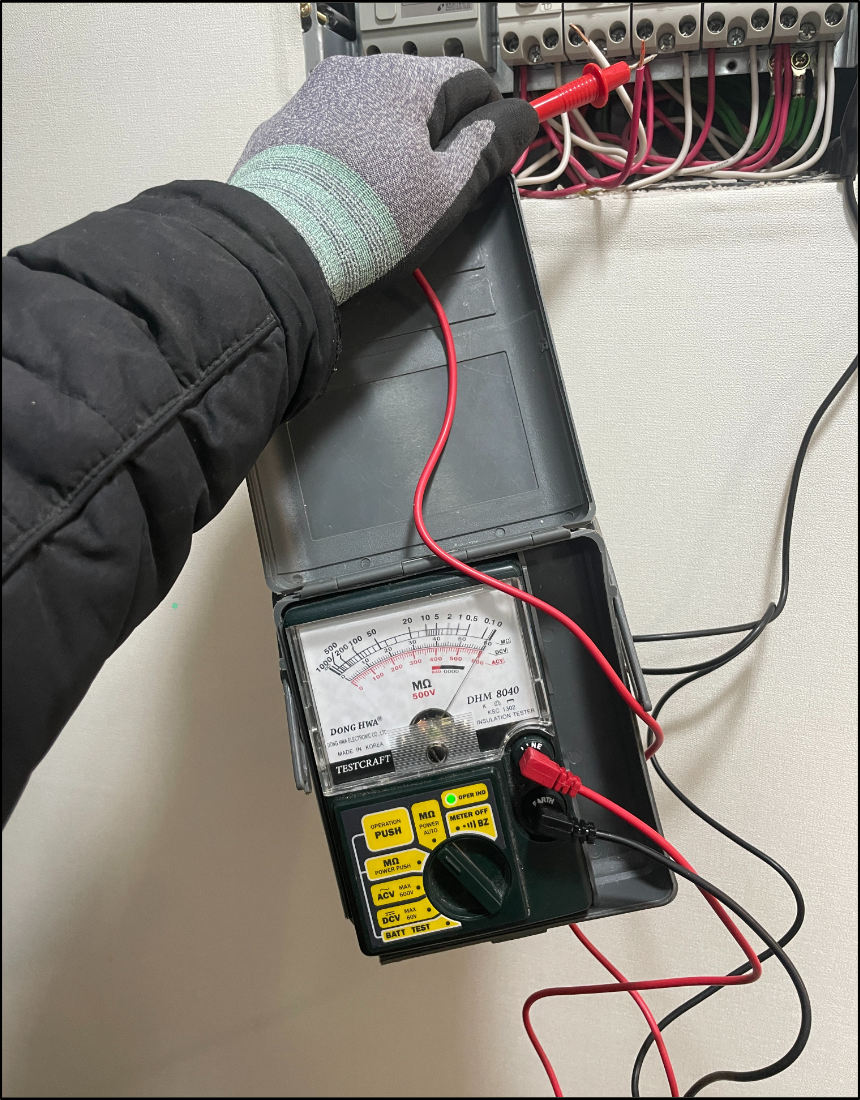

누전 차단기 트립 원인을 확인하기 위해 절연 저항계를 사용하여 콘센트 회로를 측정하는 모습입니다.
당사 책임 기술진은 작업 대상 회로를 확인한 뒤, 무리하게 차단기를 반복 투입하지 않고 절연 저항 측정을 통해 회로 상태를 먼저 진단했습니다. 누전 상태에서 차단기를 반복적으로 올리는 행위는 전선 발열, 기기 손상, 감전 위험을 높일 수 있으므로 적합하지 않습니다.
3-2. 절연 저항 측정 및 누전 발생 확인

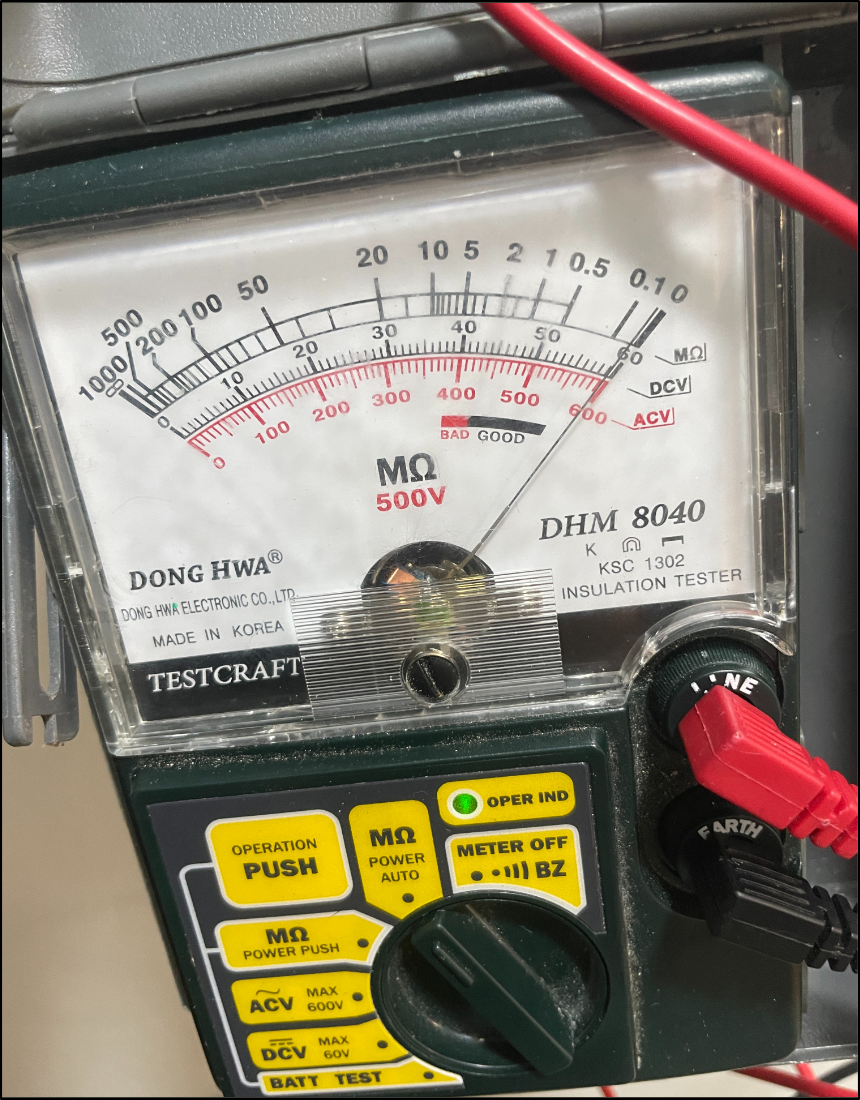

절연 저항계 수치를 확인하여 해당 콘센트 회로의 절연 불량 여부를 판단한 모습입니다.
절연 저항계를 사용하여 해당 콘센트 회로의 절연 상태를 측정했습니다. 측정 결과 누전 발생이 확인되었으며, 절연 저항 기준치에 미달하는 회로 이상이 있는 것으로 판단했습니다.

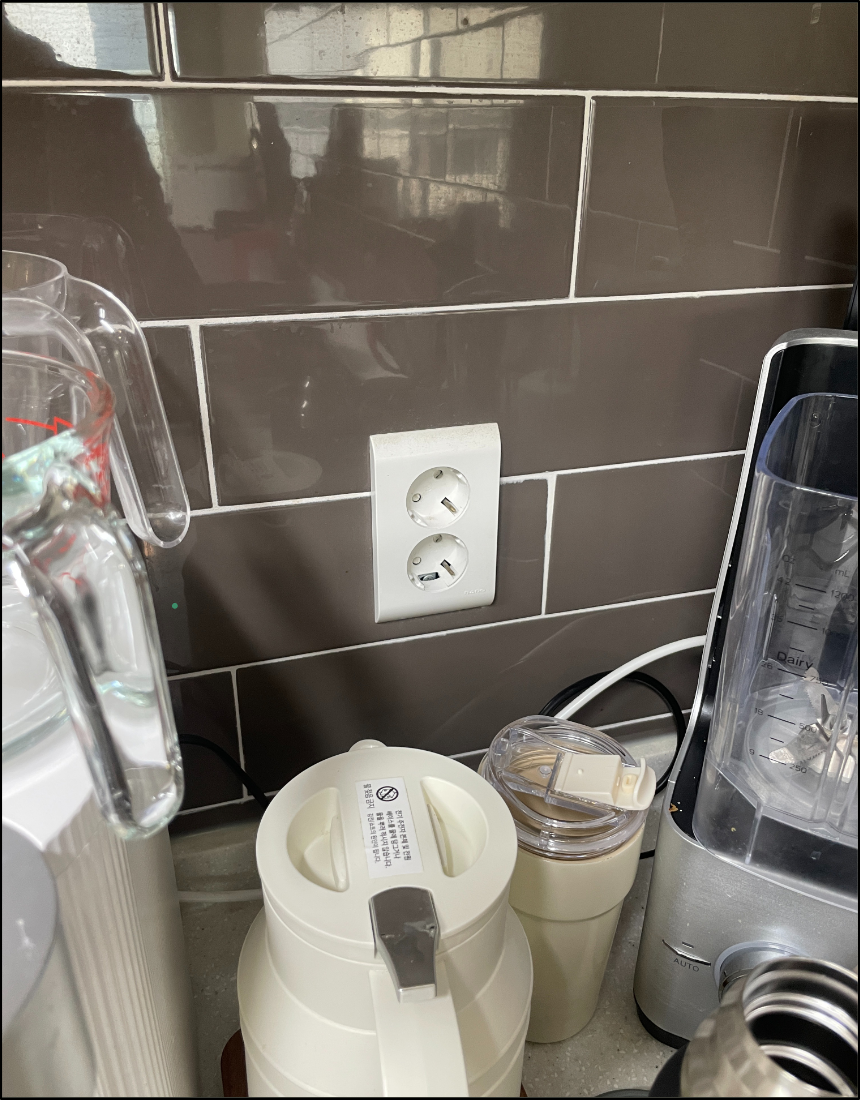

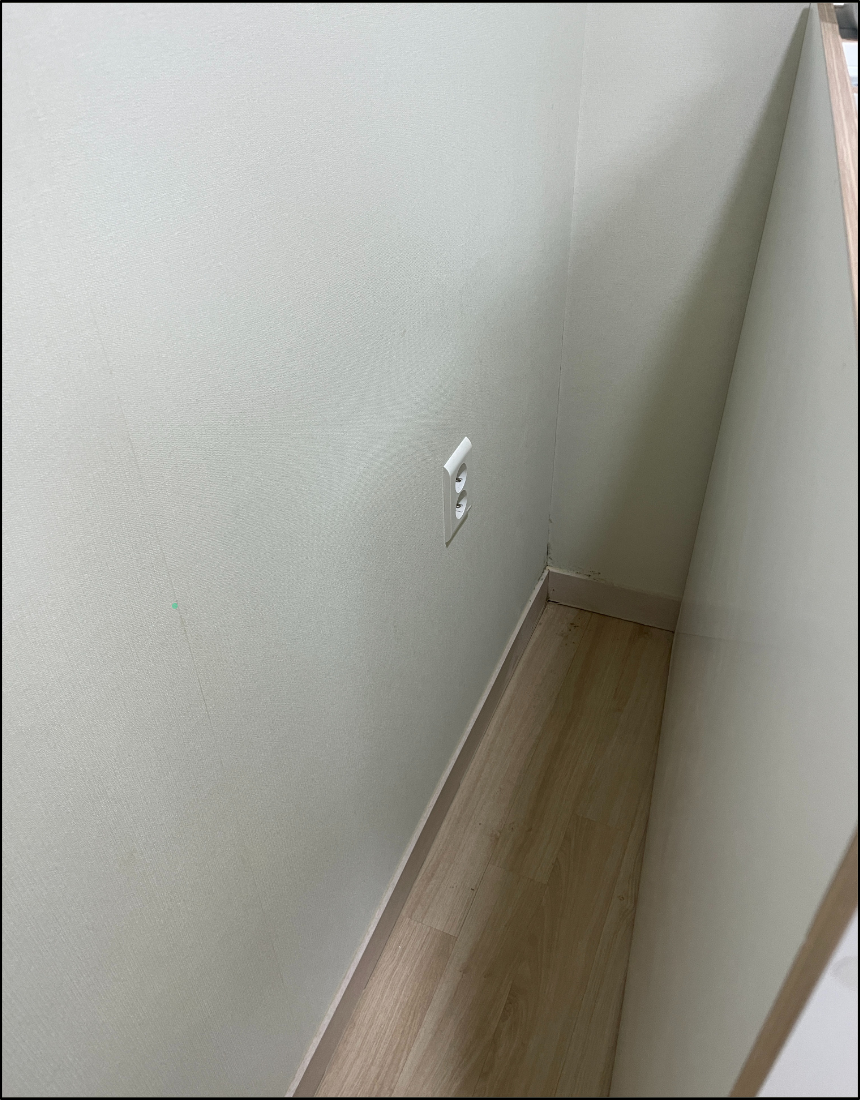

주방 콘센트 회로가 누전 발생 회로에 포함되어 있는지 확인하기 위해 콘센트 위치와 주변 환경을 점검한 모습입니다.

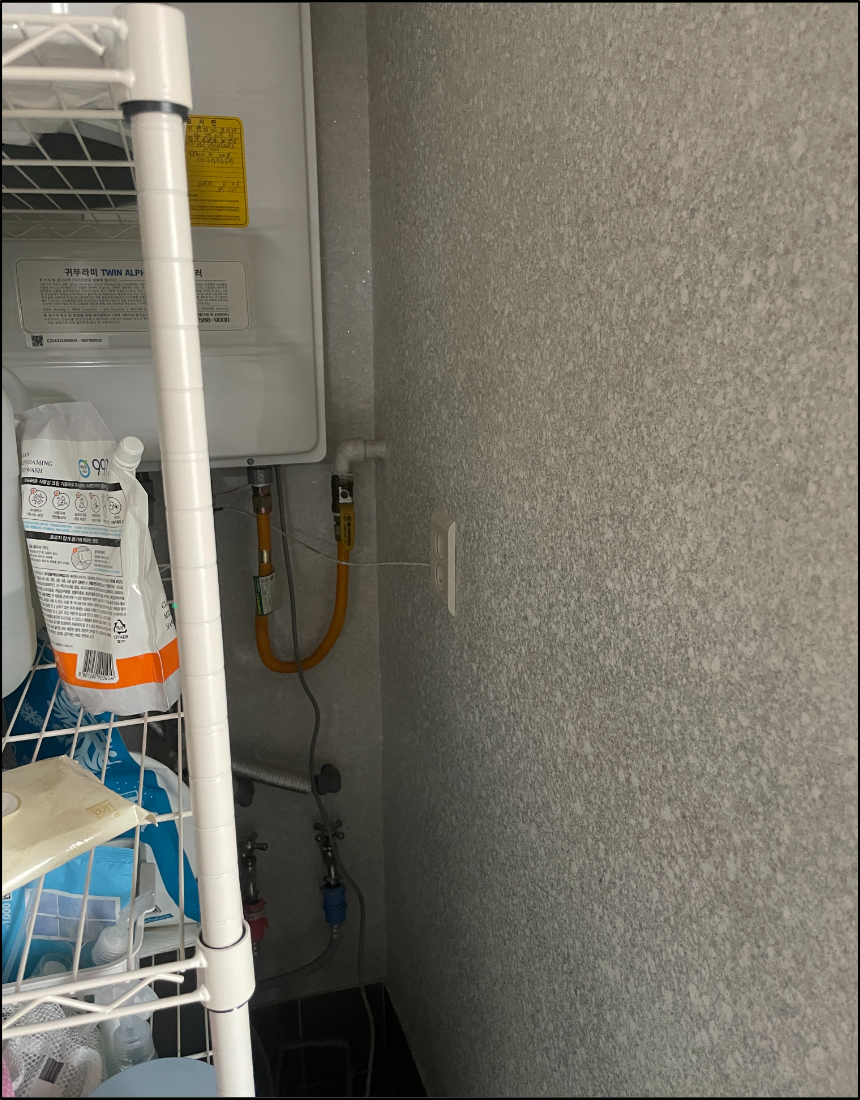

보일러실 내부 콘센트와 배관 주변 환경을 확인하여 누전 가능 구간을 점검한 모습입니다.
절연 저항 측정은 누전 수리에서 중요한 진단 절차입니다. 단순 검전만으로는 전압 유무를 확인할 수 있을 뿐, 전선 피복 손상이나 수분 유입으로 인한 절연 불량을 정확히 판단하기 어렵습니다. 따라서 누전 차단기 트립 현장에서는 절연 저항 수치를 기준으로 회로의 안전 상태를 확인해야 합니다.
3-3. 주방 콘센트 탈거 및 배선 검사

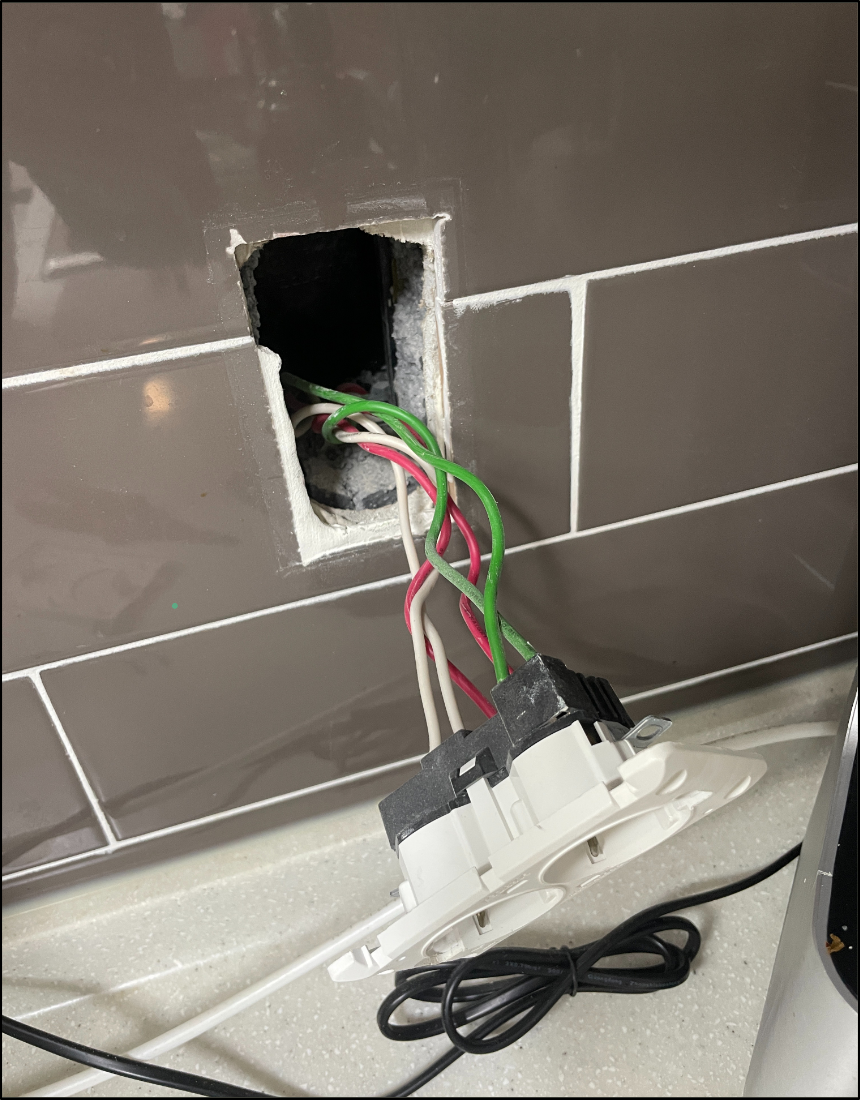

주방 콘센트를 탈거한 뒤 전원선, 중성선, 접지선의 결선 상태와 누전 가능성을 확인한 모습입니다.
관련 회로의 첫 번째 점검 구간으로 주방 콘센트를 탈거했습니다. 콘센트 내부 결선 상태, 전원선과 중성선, 접지선의 연결 상태, 배선 피복 손상 여부를 확인했습니다.

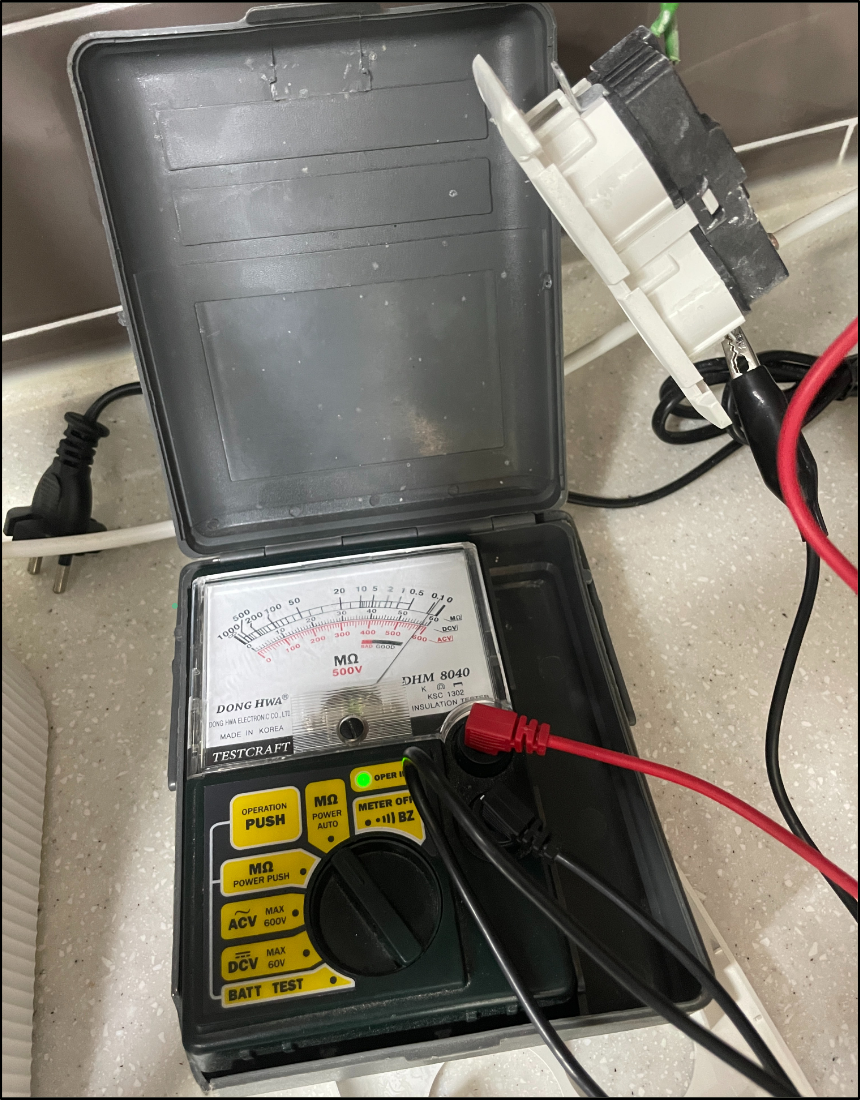

탈거한 주방 콘센트와 연결 배선을 대상으로 절연 저항을 측정하여 누전 여부를 확인한 모습입니다.
주방은 물 사용이 많은 공간이므로 콘센트 내부 습기, 접속부 오염, 전열기기 과부하 여부를 함께 확인해야 합니다. 본 현장에서는 주방 콘센트만으로 누전 원인이 확정되지 않아 다음 연결 구간으로 선로 추적을 이어갔습니다.
3-4. 보일러실 콘센트 탈거 및 누전 선로 추적

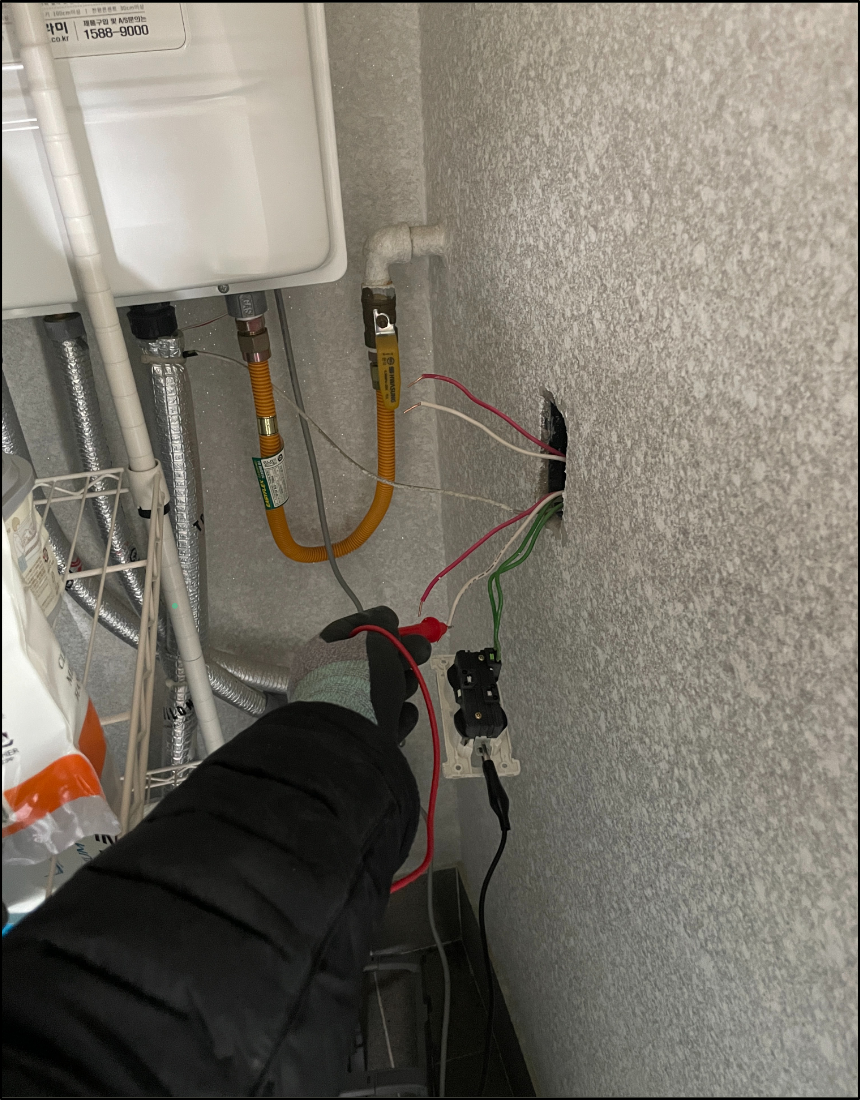

보일러실 콘센트를 탈거하고 배선을 분리한 뒤 누전 선로를 추적하는 모습입니다.
다음으로 보일러실 콘센트를 탈거하여 배선 상태를 확인했습니다. 보일러실은 배관, 급수 설비, 결로, 습기 발생 가능성이 높은 공간이므로 누전 원인이 자주 발생할 수 있는 구간입니다.
당사 책임 기술진은 보일러실 콘센트의 결선 상태와 배선 흐름을 확인한 뒤, 누전 지점이 다음 회로 구간에 있을 가능성을 기준으로 작은방 콘센트 방향으로 선로 추적을 계속 진행했습니다.
3-5. 작은방 입구 좌측 콘센트 배선 검사

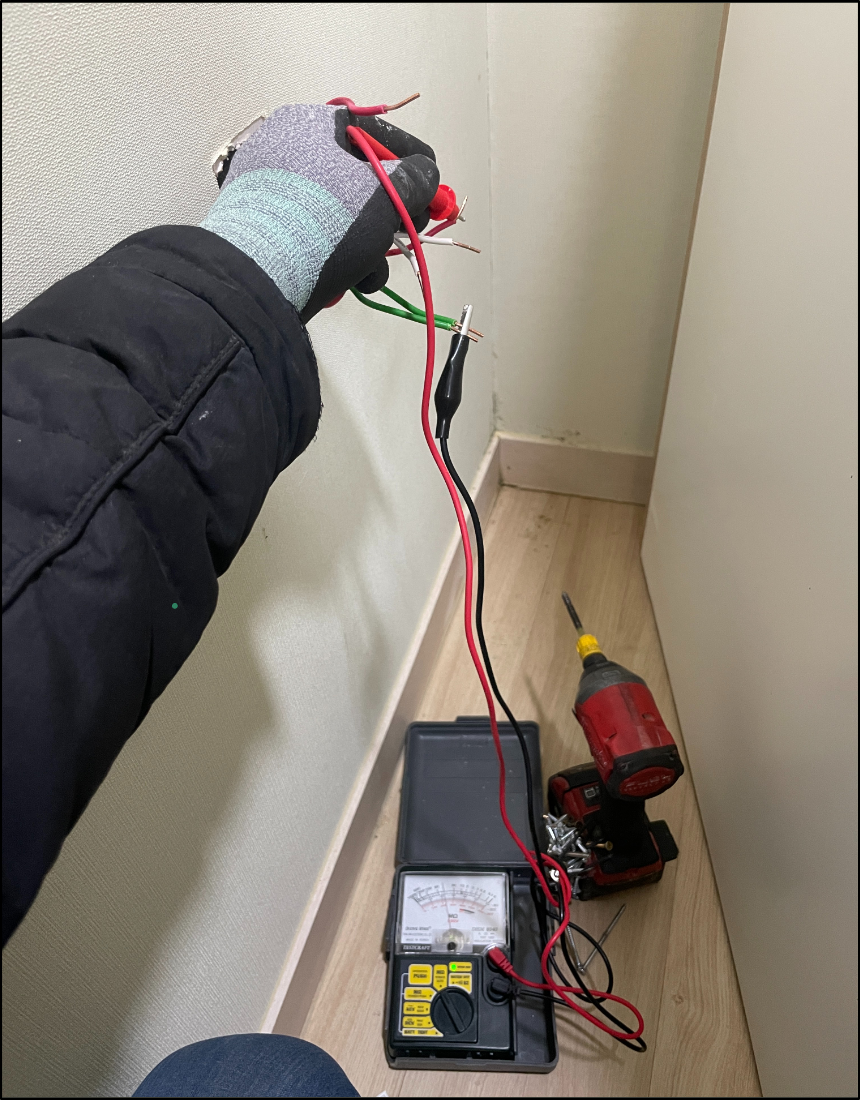

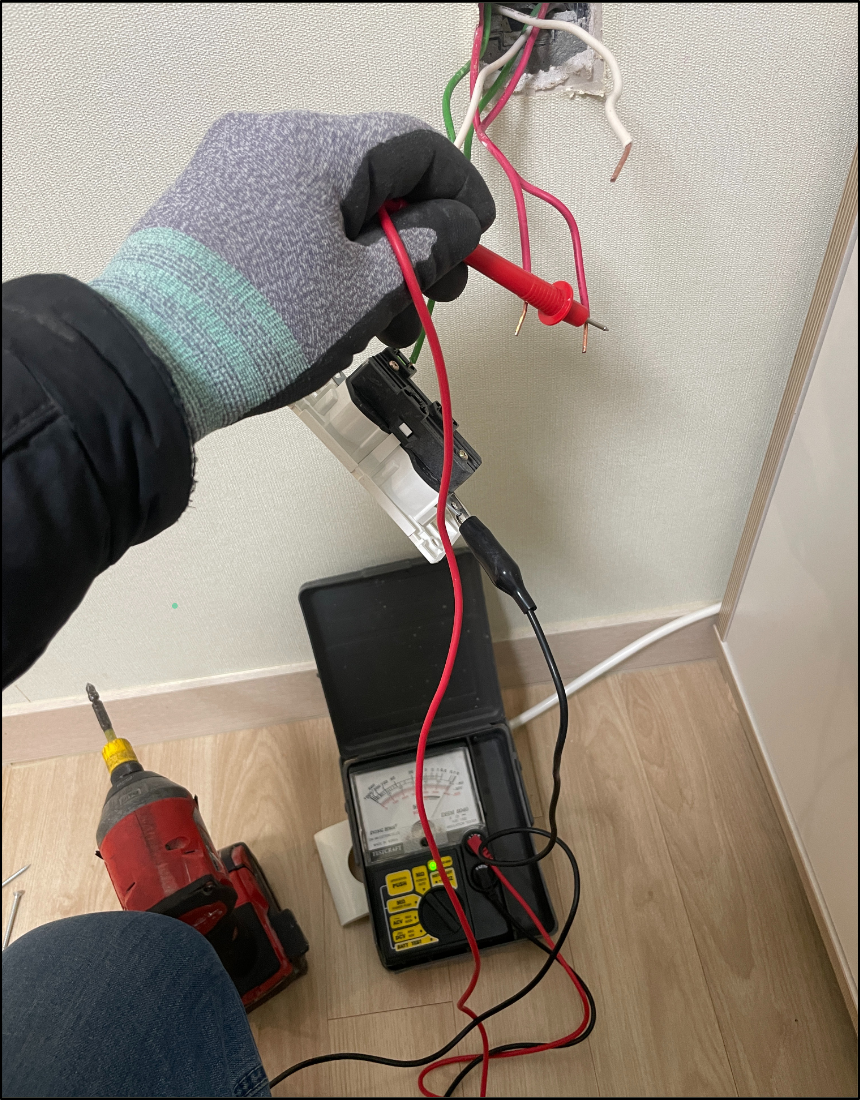

작은방 콘센트를 탈거한 뒤 회로 배선을 분리하고 절연 저항을 측정하는 모습입니다.
작은방으로 이동하여 입구 좌측 콘센트를 탈거하고 배선을 검사했습니다. 해당 콘센트 역시 동일 회로에 포함되어 있었으며, 주방과 보일러실을 거쳐 작은방으로 이어지는 콘센트 회로 구조를 확인했습니다.
누전 수리에서는 한 지점의 콘센트를 교체하는 것만으로 문제가 해결되지 않는 경우가 많습니다. 회로가 연속적으로 연결되어 있는 경우, 앞쪽 콘센트는 정상으로 보이더라도 뒤쪽 콘센트나 매입 배선 구간에서 절연 불량이 발생할 수 있습니다.
3-6. 작은방 우측 구석 책장 뒤 콘센트 누전 원인 확인
작은방 우측 구석 책장 뒤에 가려져 있던 콘센트를 추가로 확인했습니다. 해당 콘센트는 책장에 의해 완전히 밀착되어 있었고, 외벽과 인접한 위치에 설치되어 있었습니다.

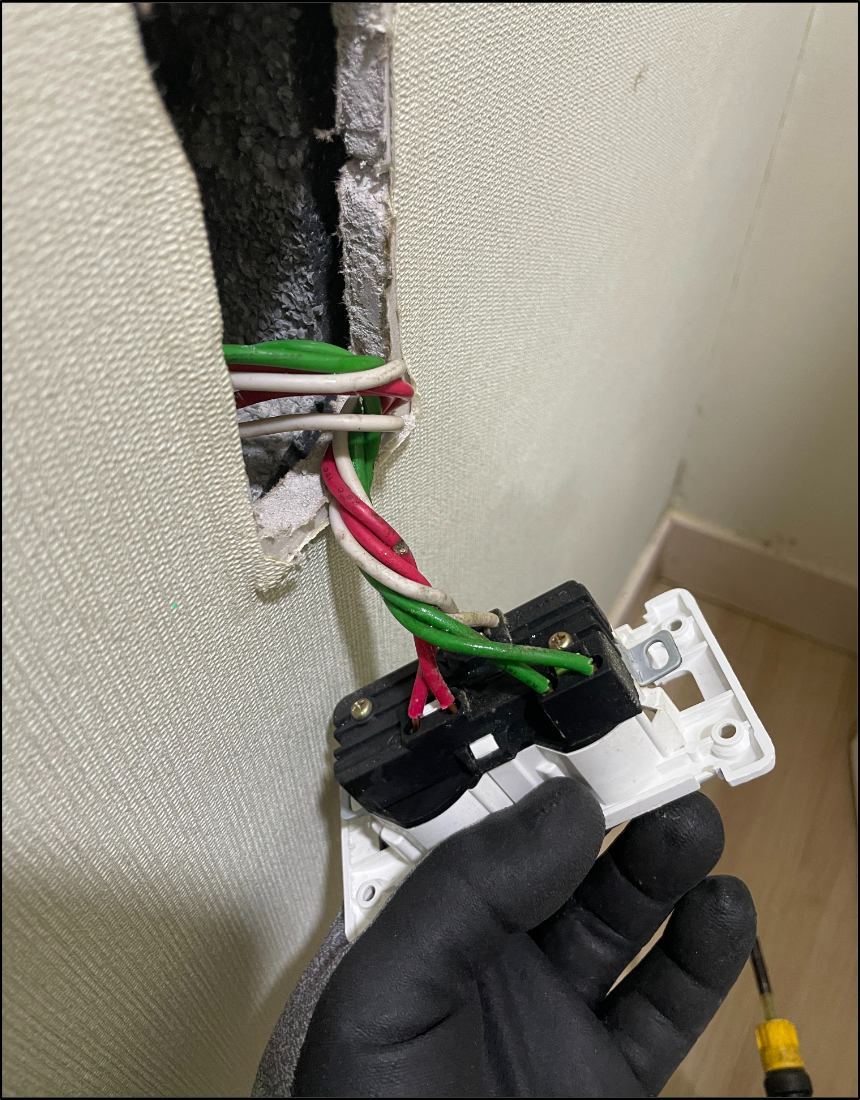

작은방 외벽 측 콘센트를 탈거하여 내부 배선 구조와 수분 유입 가능성을 확인한 모습입니다.

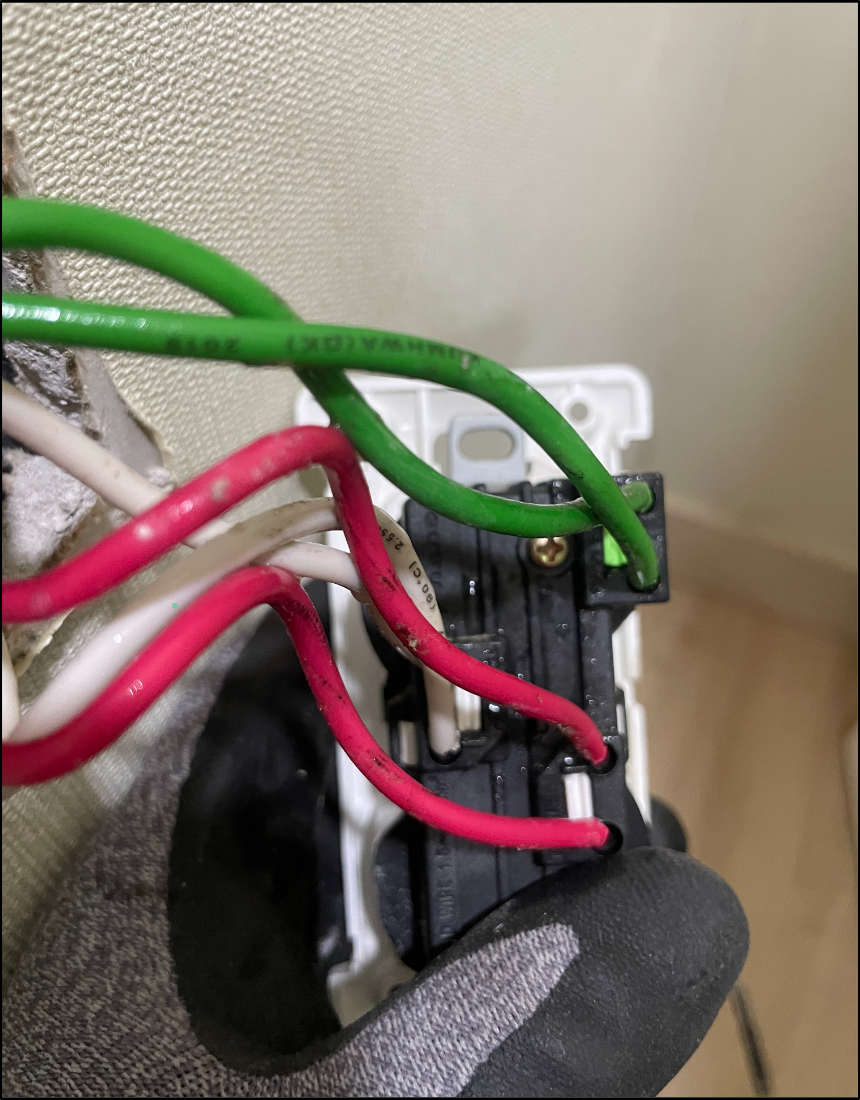

외벽 결로와 환기 불량으로 인해 콘센트 내부에 수분이 유입된 상태를 확인한 모습입니다.
콘센트를 탈거한 결과 내부에 다량의 수분이 유입된 상태를 확인했습니다. 외벽 결로 현상으로 발생한 수분이 환기되지 못하고 콘센트 내부로 유입되면서 절연 불량이 발생한 것으로 판단했습니다. 특히 책장이 벽면과 콘센트 주변을 완전히 막고 있어 공기 순환이 되지 않은 점이 주요 원인으로 확인되었습니다.
3-7. 수분 유입 콘센트 분리 후 절연 상태 복구 확인

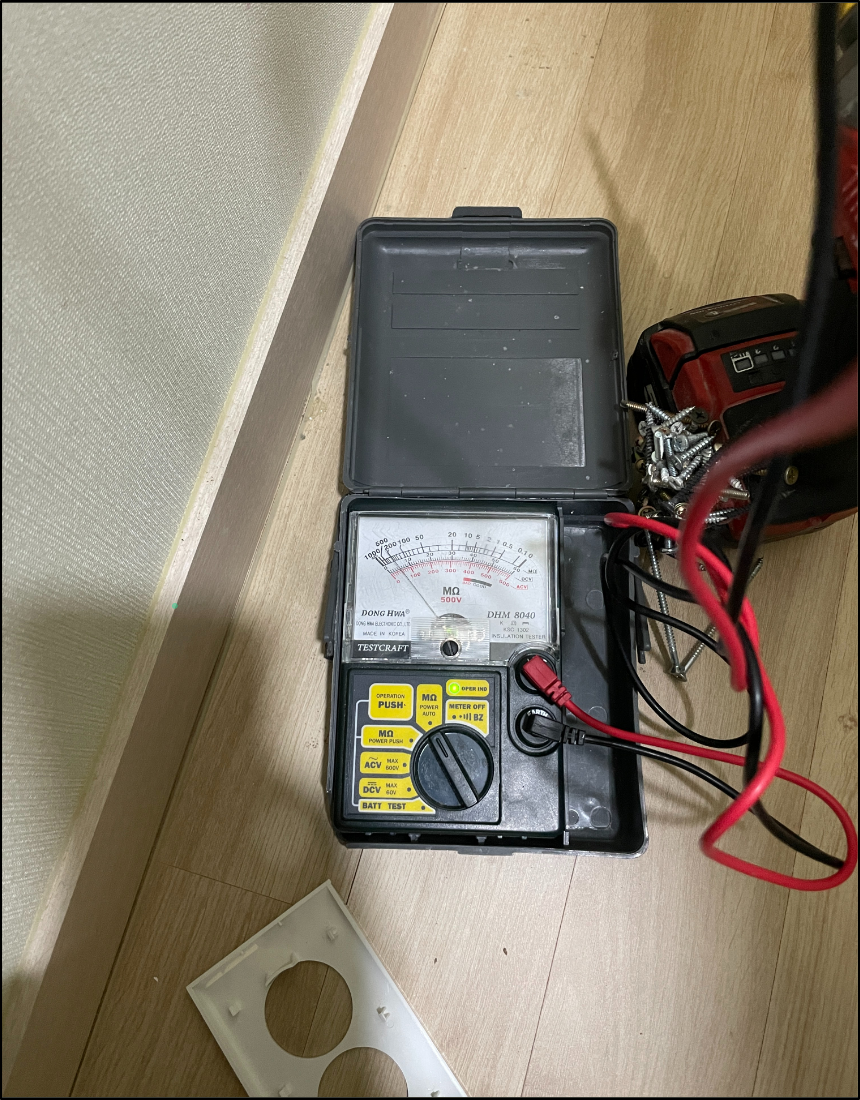

누전 원인 콘센트를 회로에서 분리한 뒤 절연 저항 수치가 회복되는지 확인하는 모습입니다.
수분 유입이 확인된 콘센트를 회로에서 분리한 뒤 절연 저항을 다시 측정했습니다. 콘센트 분리 후 절연 저항 수치가 정상 범위로 복구되는 것을 확인하여, 해당 콘센트가 이번 누전 차단기 트립의 핵심 원인임을 확정했습니다.
이 과정은 누전 수리에서 매우 중요한 절차입니다. 원인 지점을 분리한 뒤 절연 저항 수치가 정상적으로 회복되는지를 확인해야만 실제 원인 제거 여부를 객관적으로 판단할 수 있습니다.
3-8. 콘센트 교체 및 고객 사용 환경 안내

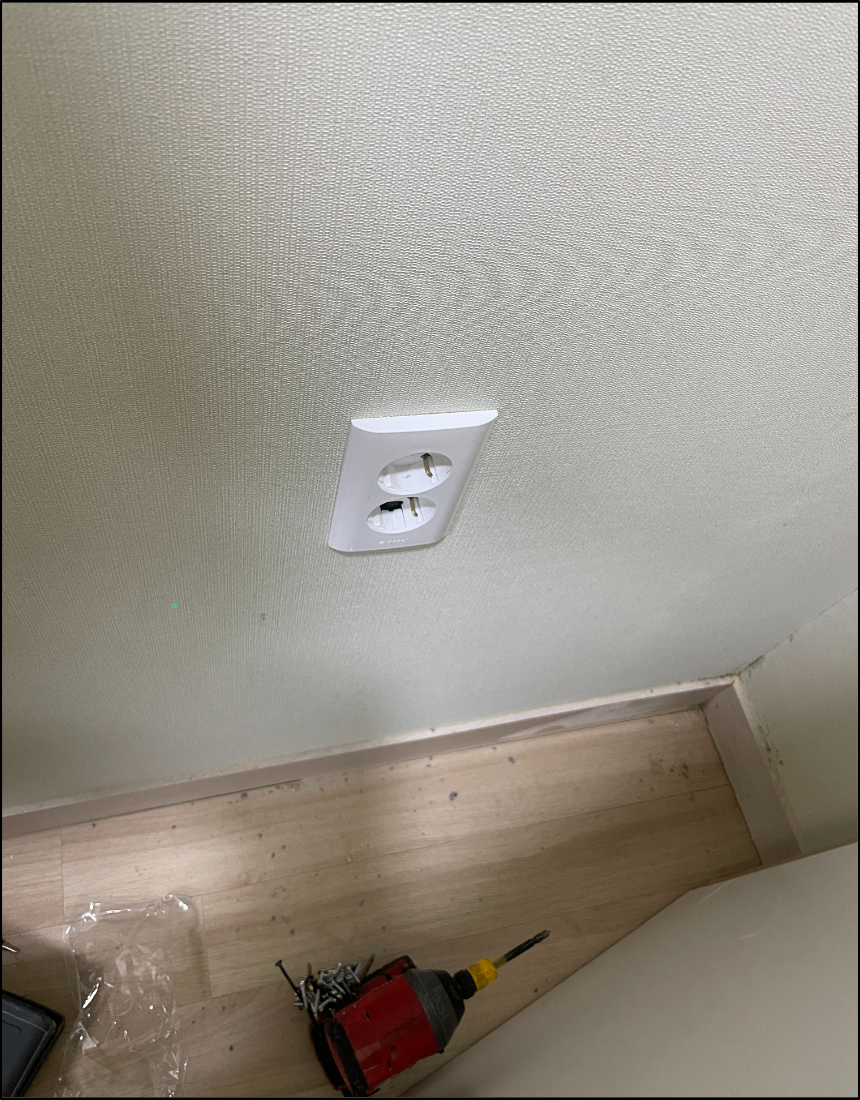

누전 원인으로 확인된 콘센트를 교체한 뒤 작은방 콘센트 설치 상태를 확인한 모습입니다.
누전 원인으로 확인된 콘센트는 새 콘센트로 교체했습니다. 결선 과정에서는 전원선, 중성선, 접지선의 연결 상태를 확인하고, 접속부가 느슨해지지 않도록 단자 체결 상태를 점검했습니다.
또한 고객에게 책장을 외벽 콘센트에 밀착하지 않도록 안내했습니다. 외벽 결로가 발생하는 공간에서는 가구를 벽면에 완전히 붙이면 환기가 차단되어 수분이 축적될 수 있습니다. 이에 따라 책장을 반대편으로 이동하거나 벽면과 일정 간격을 확보한 상태로 사용하는 것을 권장했습니다.
3-9. 차단기 복귀 및 전원 공급 최종 확인

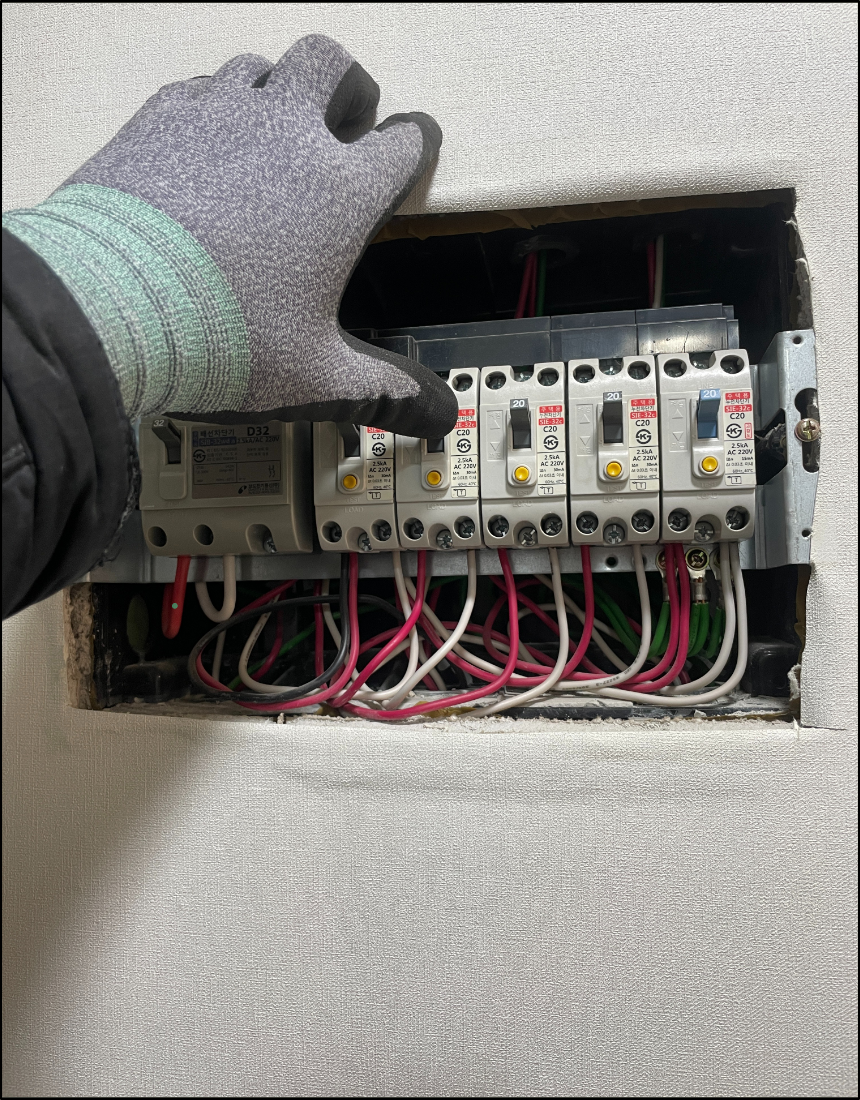

누전 원인 제거 후 세대 분전반에서 차단기 복귀 상태와 회로 정상 작동 여부를 최종 확인한 모습입니다.
콘센트 교체 후 세대 분전반의 누전 차단기 전원을 정상 투입했습니다. 이후 주방, 보일러실, 작은방 콘센트 전원이 모두 정상적으로 공급되는지 확인했습니다.
최종적으로 절연 저항 수치, 차단기 복귀 상태, 콘센트 전원 공급 상태, 교체 콘센트 결선 상태를 확인한 뒤 현장 검수를 완료했습니다.
4. 안전성 검증 결과
- 세대 분전반 누전 차단기 트립 상태를 확인했습니다.
- 절연 저항 측정을 통해 실제 누전 발생 여부를 확인했습니다.
- 주방, 보일러실, 작은방 콘센트가 하나의 회로로 구성되어 있음을 확인했습니다.
- 주방 콘센트와 보일러실 콘센트의 배선 상태를 순차적으로 점검했습니다.
- 작은방 우측 구석 책장 뒤 콘센트 내부에서 다량의 수분 유입을 확인했습니다.
- 수분 유입 콘센트 분리 후 절연 저항 수치가 정상적으로 복구되는 것을 확인했습니다.
- 콘센트 교체 후 차단기가 정상 복귀되는 것을 확인했습니다.
- 주방, 보일러실, 작은방 콘센트 전원이 모두 정상 공급되는지 최종 검수했습니다.
최종 점검 결과, 이번 누전 차단기 트립의 핵심 원인은 작은방 외벽 콘센트 내부 수분 유입으로 확인되었습니다. 외벽 결로와 책장 밀착 배치로 인한 환기 불량이 결합되어 콘센트 내부 절연 불량이 발생했으며, 원인 콘센트 분리 및 교체 후 회로의 절연 상태와 전원 공급 상태가 정상적으로 복구되었습니다.
5. 세대 누전 수리에서 주의해야 할 사항
누전 수리는 단순 부품 교체 작업이 아닙니다. 차단기, 콘센트, 전등 기구를 순서대로 교체하는 방식만으로는 실제 원인을 찾기 어렵습니다. 누전은 전선 피복 손상, 수분 유입, 결로, 접속부 오염, 기기 내부 절연 불량, 매입 배선 손상 등 다양한 원인으로 발생할 수 있습니다.
특히 여러 공간의 콘센트가 하나의 회로로 구성되어 있는 세대에서는 전기가 들어오지 않는 장소와 실제 누전이 발생한 장소가 다를 수 있습니다. 본 현장처럼 주방, 보일러실, 작은방이 하나의 회로로 연결된 경우, 작은방 콘센트 내부 수분 유입이 주방과 보일러실 전원 차단으로 나타날 수 있습니다.
따라서 누전 수리는 절연 저항 측정, 회로 분리, 선로 추적, 원인 지점 분리 후 재측정 과정을 통해 원인을 객관적으로 확인해야 합니다. 이것이 누전 수리에서 가장 중요한 기술적 판단 기준입니다.
6. 외벽 결로와 콘센트 누전의 관계
외벽과 인접한 콘센트는 겨울철 또는 실내외 온도 차가 큰 환경에서 결로 영향을 받을 수 있습니다. 벽체 내부 또는 콘센트 박스 주변에 수분이 축적되면 전선 피복, 단자부, 콘센트 내부 부품 사이에서 절연 저항이 낮아질 수 있습니다.
특히 책장, 수납장, 침대, 가구가 외벽 콘센트를 완전히 막고 있으면 공기 순환이 차단됩니다. 이 경우 결로 수분이 쉽게 마르지 않고 콘센트 내부로 유입될 수 있으며, 누전 차단기 트립, 감전 위험, 콘센트 손상으로 이어질 수 있습니다.
외벽 콘센트 주변에는 일정한 환기 공간을 확보하는 것이 바람직합니다. 콘센트 주변에서 습기, 물방울, 그을림, 타는 냄새, 차단기 반복 트립이 발생한다면 사용을 중지하고 정식 면허 등록 전기공사 업체의 점검을 받아야 합니다.
7. 무면허 불법 시공 주의
전기 누전 수리와 콘센트 교체는 “간단한 작업”으로 보일 수 있으나, 실제로는 전기 안전과 직접 연결되는 전기공사입니다. 전기공사는 개인 자격증 보유 여부만으로 임의 시공할 수 있는 분야가 아니며, 전기공사업법에 따른 정식 면허 등록 여부가 중요합니다.
일부 업체는 “전기누전수리”, “콘센트 교체”, “간단한 전기 수리”, “경미한 전기공사”라는 표현으로 개인 자격증 보유만으로 시공이 가능한 것처럼 안내하는 경우가 있습니다. 그러나 누전 회로 진단, 절연 저항 측정, 매입 배선 확인, 콘센트 회로 결선, 차단기 트립 원인 수리는 세대 전기설비의 안전성과 직접 관련되는 작업입니다.
무면허 불법 시공으로 인해 감전, 전기 화재, 차단기 반복 트립, 설비 손상, 누전 재발이 발생할 경우 책임 소재가 불명확해질 수 있으며, 사고 발생 시 보험 처리와 사후 보수에도 문제가 생길 수 있습니다. 따라서 누전 수리와 콘센트 교체는 반드시 국가 공인 정식 면허 등록 전기공사 업체를 통해 진행하는 것이 안전합니다.
8. 정식 전기공사업 면허 등록 업체 조회 방법
전기공사를 의뢰하기 전에는 실제 전기공사업 면허 등록 업체인지 확인해야 합니다. 바른전기 공식 홈페이지의 등록조회 메뉴 또는 한국전기공사협회의 전기공사업 등록번호 조회를 통해 업체 등록 여부를 확인할 수 있습니다.
확인 시에는 업체명, 대표자, 사업자 정보, 전기공사업 등록번호, 소재지가 실제 일치하는지 검토해야 합니다. 현장 방문자가 아닌 실제 계약 주체가 등록 업체인지 확인하는 것도 중요합니다. 등록증 사진만 제시하는 경우에는 명의대여 가능성을 배제할 수 없으므로, 공식 조회 결과를 기준으로 판단하는 것이 바람직합니다.
9. 무면허 불법 시공 의심 업체 신고 방법
무면허 전기공사 업체로 인한 피해를 보았거나 불법 시공이 의심되는 경우, 광고 자료, 업체명, 전화번호, 견적서, 계약서, 현장 사진, 문자 또는 통화 기록 등 관련 자료를 확보하는 것이 중요합니다.
확보한 자료를 바탕으로 관할 시청 전기공사업 담당 부서(에너지 정책과)에 상담 및 신고할 수 있습니다. 무면허 불법 시공은 단순한 하자 문제가 아니라 전기 안전과 직결되는 사안이므로, 피해 예방을 위해 작업 전 정식 면허 등록 여부를 반드시 확인해야 합니다.
자주 묻는 질문
Q1. 누전 차단기가 떨어진 뒤 다시 올라가지 않으면 어떻게 해야 하나요?
먼저 무리하게 차단기를 반복해서 올리지 않는 것이 중요합니다. 차단기가 계속 트립된다면 회로 내부에 누전, 절연 불량, 기기 이상, 수분 유입 등이 발생했을 가능성이 있습니다. 전기 사용을 중지하고 정식 면허 등록 전기공사 업체를 통해 절연 저항 측정과 회로 진단을 받아야 합니다.
Q2. 주방, 보일러실, 작은방 전기가 동시에 나간 이유는 무엇인가요?
본 현장에서는 주방, 보일러실, 작은방 콘센트가 하나의 콘센트 회로로 구성되어 있었습니다. 따라서 작은방 콘센트에서 발생한 누전이 해당 회로 전체의 누전 차단기 트립으로 이어졌고, 주방과 보일러실 콘센트 전원까지 함께 차단되었습니다.
Q3. 콘센트에 물이 들어가면 누전 차단기가 떨어질 수 있나요?
그렇습니다. 콘센트 내부에 수분이 유입되면 단자부와 전선 사이의 절연 성능이 낮아질 수 있습니다. 이 경우 누전 차단기가 트립될 수 있으며, 감전이나 전기 화재 위험도 발생할 수 있습니다. 수분 유입이 의심되는 콘센트는 즉시 사용을 중지하고 점검을 받아야 합니다.
Q4. 외벽 콘센트 뒤에 책장을 붙여도 괜찮은가요?
외벽과 인접한 콘센트 주변에는 환기 공간을 확보하는 것이 바람직합니다. 책장이나 수납장을 벽면에 완전히 밀착하면 결로 수분이 마르지 않고 콘센트 내부로 유입될 수 있습니다. 특히 겨울철이나 습도가 높은 환경에서는 콘센트 주변을 막지 않도록 관리해야 합니다.
Q5. 누전 수리는 차단기나 콘센트만 교체하면 해결되나요?
그렇지 않습니다. 차단기나 콘센트 교체는 증상을 일시적으로 완화할 수 있으나, 실제 누전 원인을 제거하지 못하면 동일 증상이 재발할 수 있습니다. 누전 수리는 절연 저항 측정, 회로 분리, 선로 추적, 원인 지점 확인, 수리 후 재측정 과정을 통해 진행해야 합니다.
Q6. 개인 자격증만 보유한 업체도 누전 수리와 콘센트 교체를 할 수 있나요?
전기공사는 전기공사업법에 따른 정식 면허 등록 여부가 중요합니다. 개인 자격증 보유만으로 전기공사업 면허 등록을 대체할 수 없으며, 무등록 업체의 시공은 불법 시공 문제가 될 수 있습니다. 누전 수리와 콘센트 회로 공사는 반드시 국가 공인 정식 면허 등록 전기공사 업체를 통해 진행하는 것이 안전합니다.
