인천 서구 전기공사 업체 바른전기, 청라 푸르지오 누전 수리 현장 사례
작성일2026-06-23
본문
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사 업체로서, 인천 서구 청라 지역 아파트 세대 분전반 점검, 에어컨 실외기 전용 배선 누전 수리, 누전 차단기 교체, 절연 저항 측정, 전기설비 안전 진단 공사를 수행하고 있습니다.
이번 현장은 인천 서구 청라 푸르지오 아파트 세대에서 발생한 에어컨 실외기 전기 배선 누전 수리 사례입니다. 최초 증상은 에어컨 실외기 전용 누전 차단기가 떨어지고 다시 올라가지 않는 문제였습니다. 이후 임시 조치 과정에서 실외기 전원 라인이 누전 차단기 2차측이 아닌 1차측에 연결된 상태가 확인되었으며, 그 뒤부터 세대 메인 배선용 차단기가 차단되는 문제가 발생했습니다.
현장 진단 결과, 핵심 원인은 누전 차단기 고장이 아니라 에어컨 실외기에 전원을 공급하는 전기 배선의 절연 불량이었습니다. 바른전기는 기존 실외기 전용 배선을 전면 철거하고 신규 배선으로 교체한 뒤, 안정적인 보호 회로 구성을 위해 3상 220V/380V 대응 누전 차단기를 추가 설치하고 최종 검수를 완료했습니다.
1. 현장 개요
| 현장 위치 | 인천 서구 청라 푸르지오 아파트 세대 |
|---|---|
| 공사 구분 | 에어컨 실외기 전기 배선 누전 수리, 실외기 전용 배선 교체, 세대 분전반 회로 정비 |
| 주요 증상 | 에어컨 실외기 전용 누전 차단기가 반복적으로 떨어졌으며, 이후 메인 배선용 차단기까지 트립되는 문제가 발생했습니다. |
| 시공 범위 | 세대 분전반 점검, 실외기 전용 회로 분리, 절연 저항 측정, 에어컨 실외기 전원부 점검, 기존 실외기 배선 전면 철거, 신규 실외기 전용 배선 교체, 3상 누전 차단기 추가 설치, 분전반 결선 정리, 최종 절연 저항 및 회로 동작 검수 |
본 현장은 단순 누전 차단기 교체로 해결할 수 있는 사례가 아니었습니다. 누전 차단기가 떨어지는 경우에는 차단기 자체 고장, 부하 기기 누전, 배선 절연 불량, 접속부 손상, 수분 유입, 피복 손상 등 다양한 원인이 존재할 수 있습니다. 따라서 차단기 교체 전 회로 분리와 절연 저항 측정을 통해 정확한 원인을 확인해야 합니다.
2. 사용 장비 및 진단 데이터
| 점검 대상 | 세대 분전반, 에어컨 실외기 전용 누전 차단기, 메인 배선용 차단기, 에어컨 실외기 전원부, 실외기 전용 전원 배선, 기존 관로 내부 배선 |
|---|---|
| 사용 장비 | 절연 저항계, 전기 테스터, 검전기, 절연 공구, 전선 인출 장비, 전선 교체 공구, 차단기 교체 공구, 배선 마감 자재 |
| 진단 방식 | 세대 분전반에서 실외기 전용 회로를 분리한 뒤 절연 저항을 측정하고, 에어컨 실외기실로 이동하여 실외기 전원부에서 기기 측과 배선 측을 분리한 후 재측정했습니다. |
| 진단 결과 | 누전 차단기 자체 고장이 아니라 실외기 전원 공급 배선에서 극심한 절연 불량이 확인되었습니다. 기존 배선 철거 과정에서 전선 피복 손상이 확인되었으며, 해당 손상이 메인 차단기 트립의 핵심 원인으로 판단되었습니다. |
| 안전 기준 | 절연 저항 기준치에 부합하는 회로 상태를 확보하기 위해 기존 손상 배선을 전면 교체하고, 누전 보호 기능이 정상적으로 작동하도록 전용 누전 차단기 회로를 재구성했습니다. |
3. 규격 준수 시공 내역
3-1. 세대 분전반 점검 및 임시 결선 상태 확인

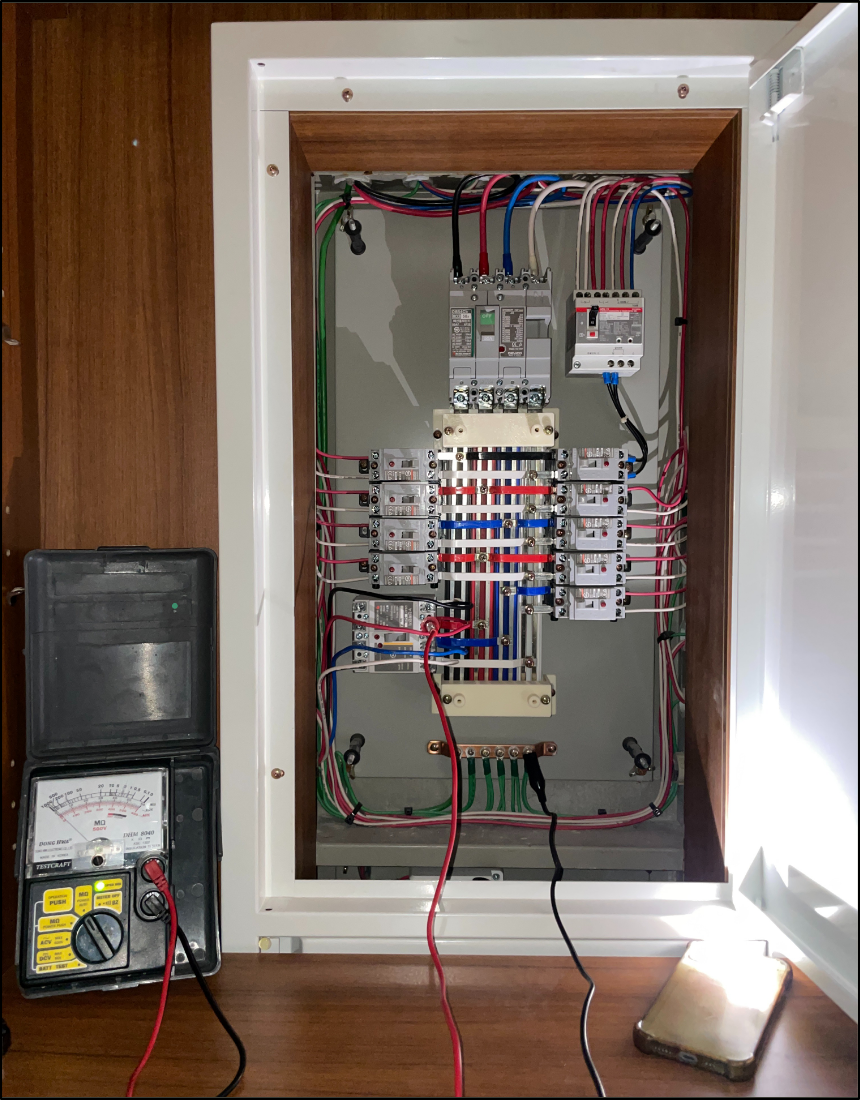

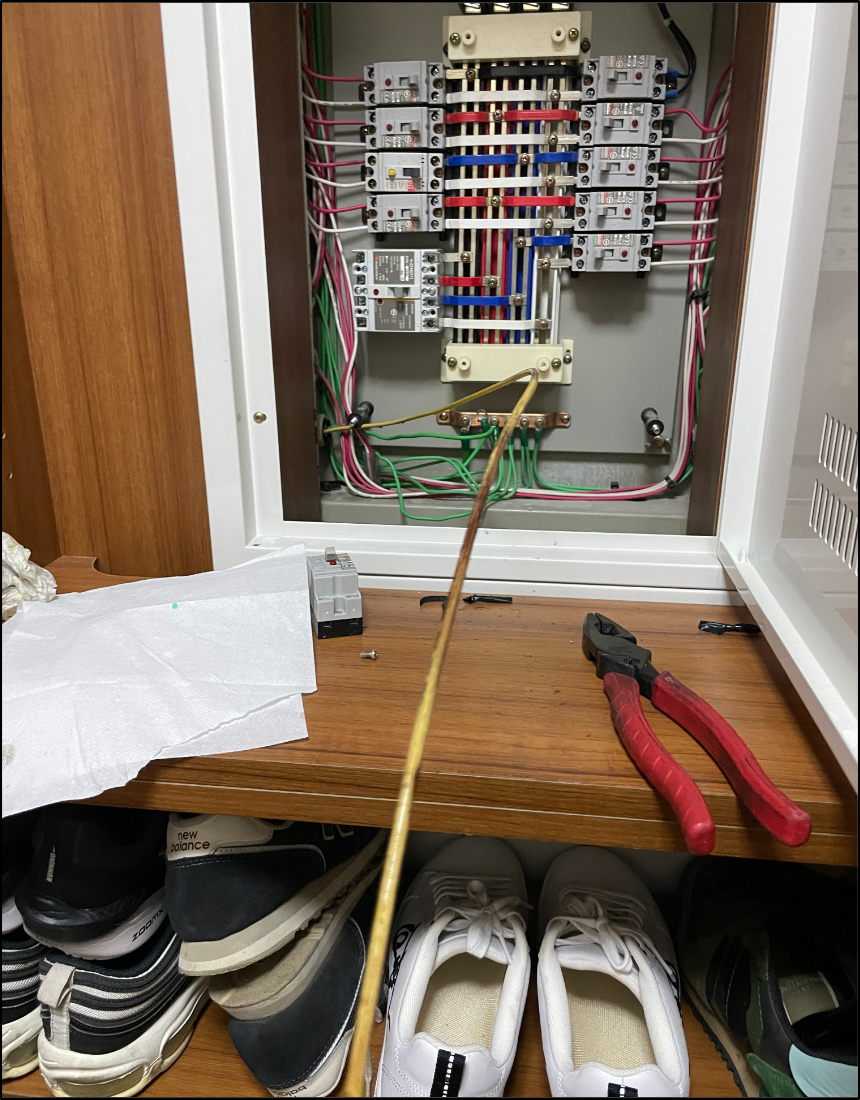

세대 분전반을 개방하고 에어컨 실외기 전용 회로의 절연 저항 측정 및 차단기 상태를 점검하는 모습입니다.
현장 도착 후 세대 분전반을 점검한 결과, 에어컨 실외기 전용 전원 라인이 누전 차단기 2차측이 아닌 1차측에 연결된 상태를 확인했습니다.
누전 차단기를 거치지 않고 1차측에서 부하에 전원을 공급하는 방식은 누전 보호 기능을 우회하는 위험한 상태입니다. 실제 누전이 발생한 상태에서 강제로 전원이 인가되면 전선 발열, 절연 파괴, 감전, 전기 화재 위험으로 이어질 수 있습니다.
3-2. 실외기 전용 회로 분리 및 절연 저항 측정
에어컨 실외기 전기 배선을 세대 분전반에서 분리한 뒤 절연 저항을 측정했습니다. 측정 결과, 누전 차단기 고장이 아니라 실외기 전원 공급 배선 자체의 절연 불량이 의심되는 상태였습니다.

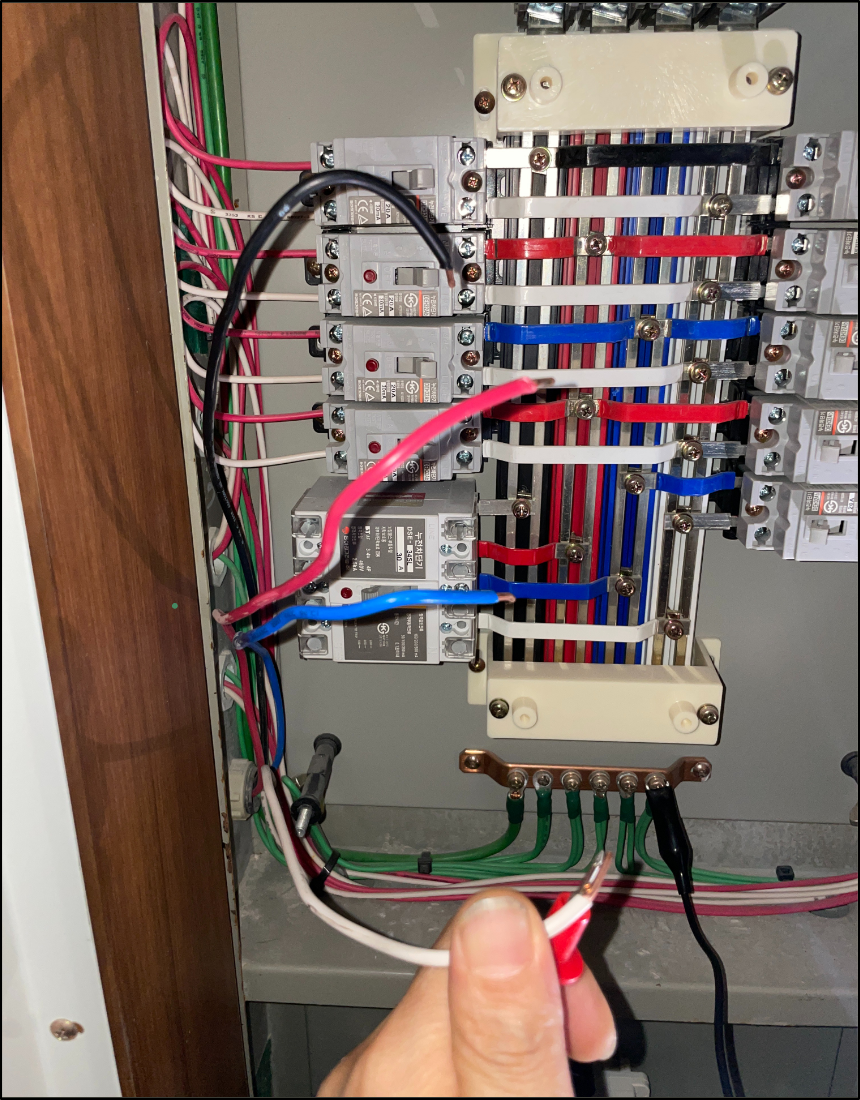

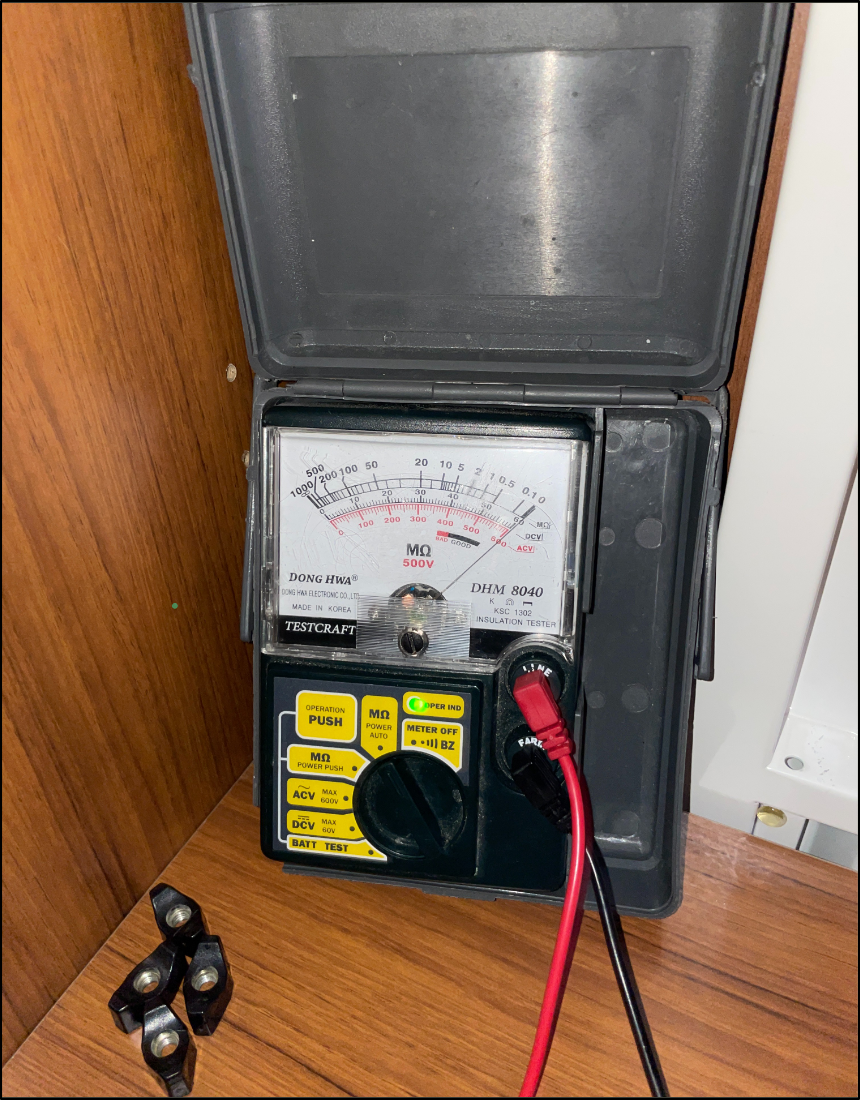

절연 저항계 수치를 확인하여 실외기 전용 회로의 절연 상태를 진단하는 모습입니다.
누전 수리에서 중요한 것은 차단기를 단순 교체하는 것이 아니라, 차단기가 떨어지는 원인이 차단기인지, 전기 배선인지, 연결된 기기인지 구분하는 것입니다. 본 현장에서는 분전반 측 측정만으로도 실외기 전용 배선 이상 가능성이 높게 확인되었습니다.
3-3. 에어컨 실외기 전원부 개방 및 기기·배선 분리 진단

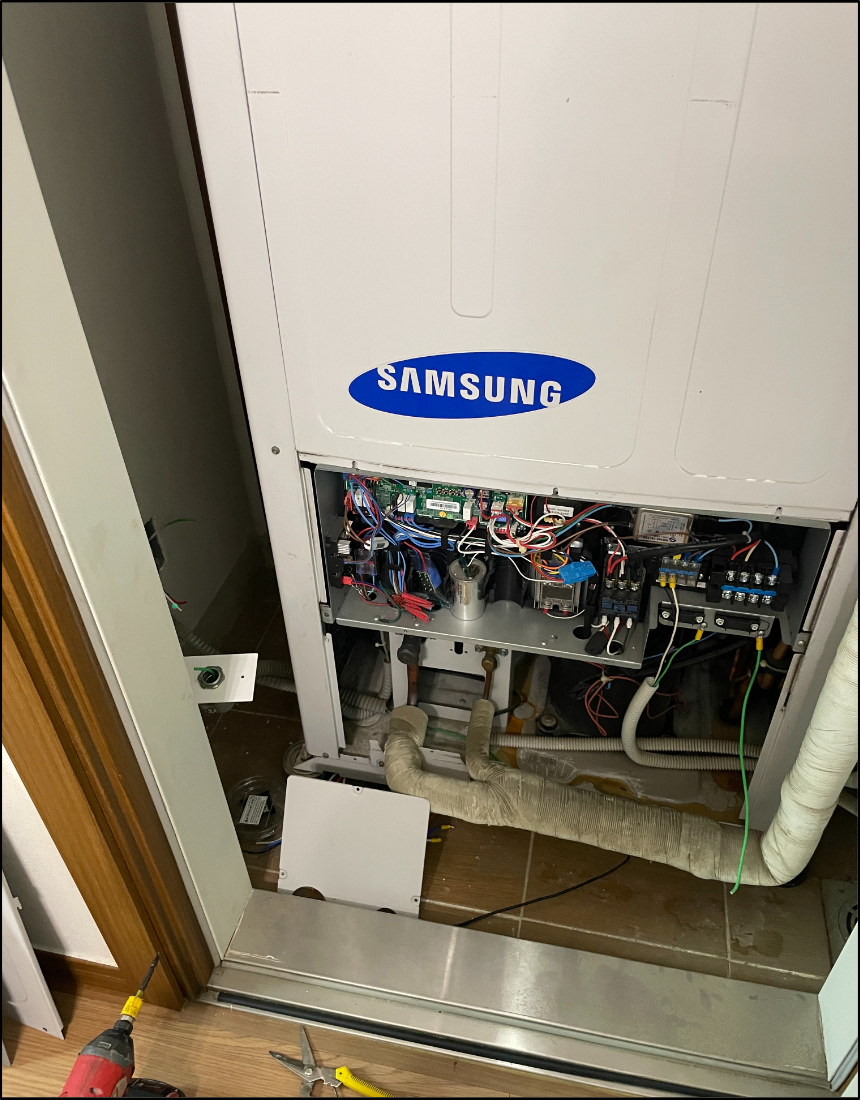

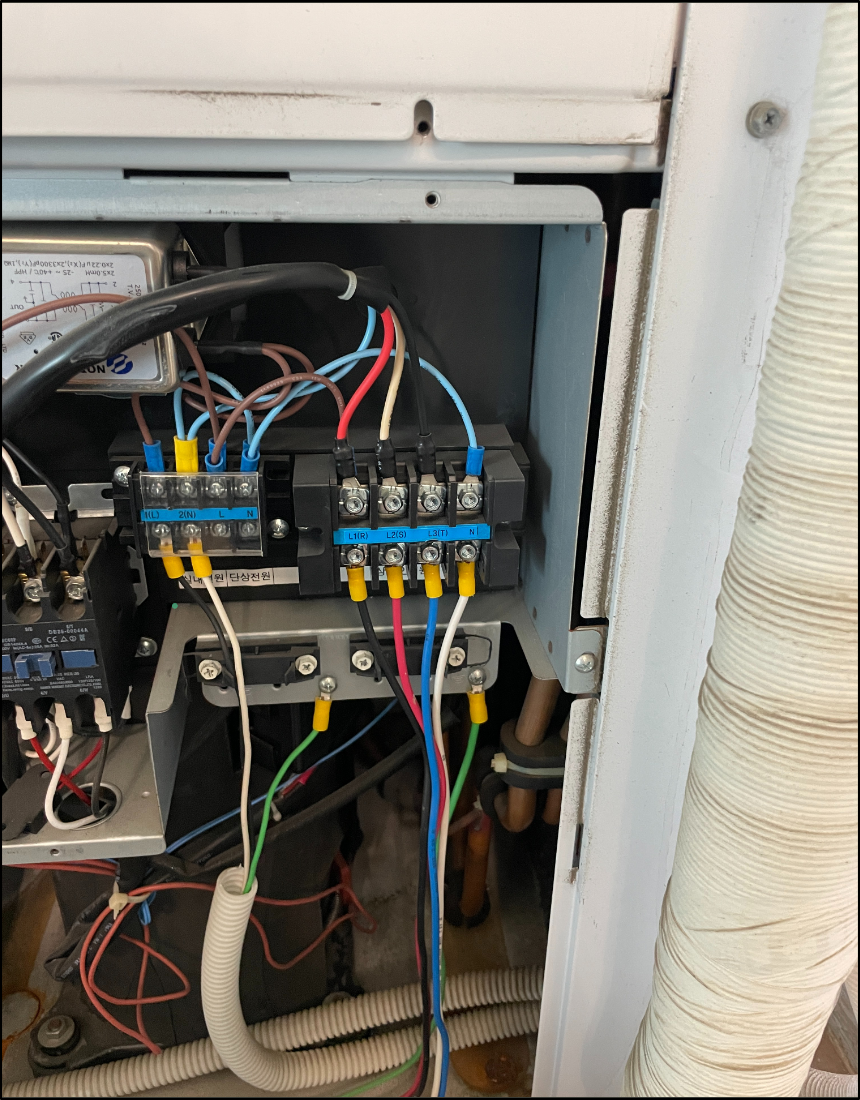

실외기 전원부를 개방하여 기기 측과 배선 측을 분리 진단하기 전 단자 상태를 확인하는 모습입니다.
다음으로 에어컨 실외기실로 이동하여 실외기 전원부를 개방했습니다. 실외기 내부 전원 단자에서 전기 배선을 분리한 뒤, 배선 누전인지 기기 누전인지 구분하기 위한 절연 저항 측정을 다시 진행했습니다.

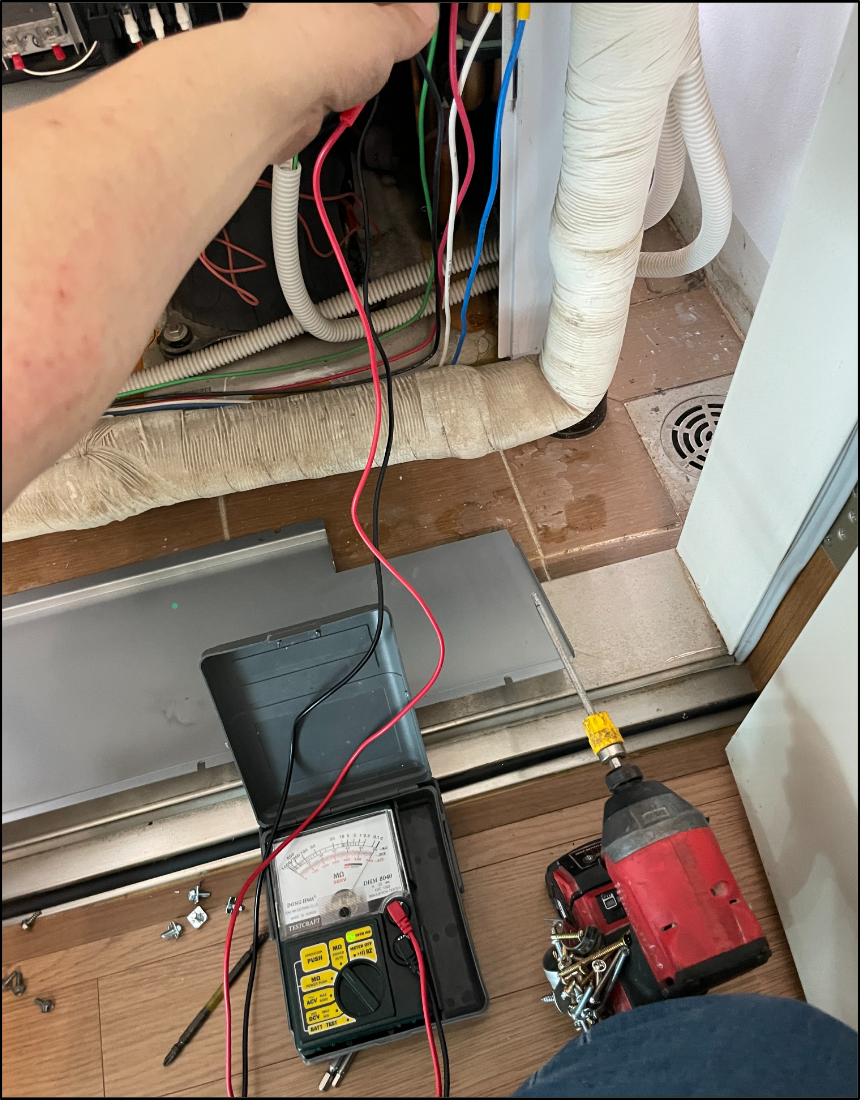

실외기 전원부에서 배선을 분리한 후 전기 배선 누전 여부를 절연 저항계로 측정하는 모습입니다.
재측정 결과, 에어컨 실외기 기기 고장이 아니라 실외기까지 전원을 공급하는 전기 배선에서 극심한 누전이 발생한 것으로 확인되었습니다. 따라서 기존 배선은 재사용할 수 없는 상태였으며, 실외기 전용 배선 전면 교체가 필요했습니다.
3-4. 기존 실외기 전용 배선 전면 철거

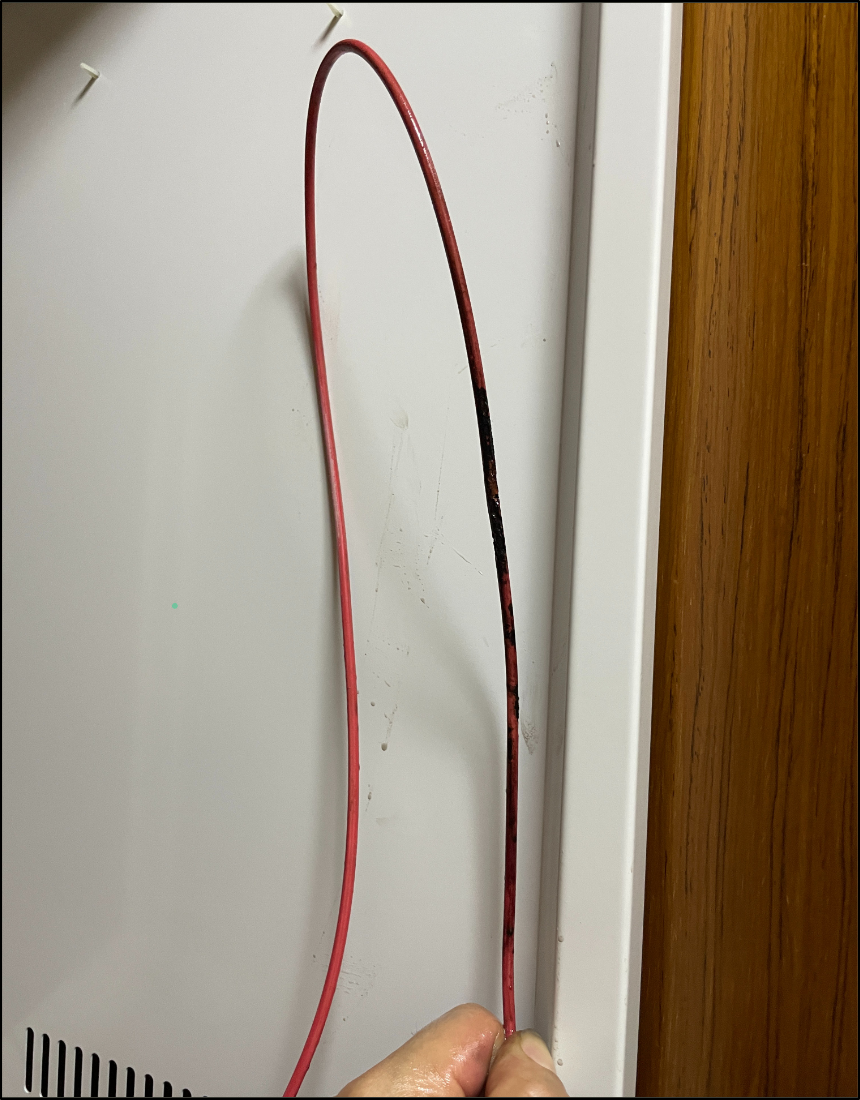

기존 실외기 전용 배선 철거 과정에서 피복이 심하게 손상된 전선을 확인한 모습입니다.
기존 관로 내부에 들어 있던 에어컨 실외기 전용 배선을 전면 철거했습니다. 철거 과정에서 전선 피복이 심하게 손상된 상태를 확인할 수 있었습니다.
전선 피복이 손상되면 도체가 외부와 접촉하거나 습기와 접촉하면서 절연 저항이 급격히 저하될 수 있습니다. 이러한 상태에서 전원을 계속 공급하면 누전 차단기 트립, 메인 차단기 트립, 전선 발열, 전기 화재로 이어질 수 있습니다.

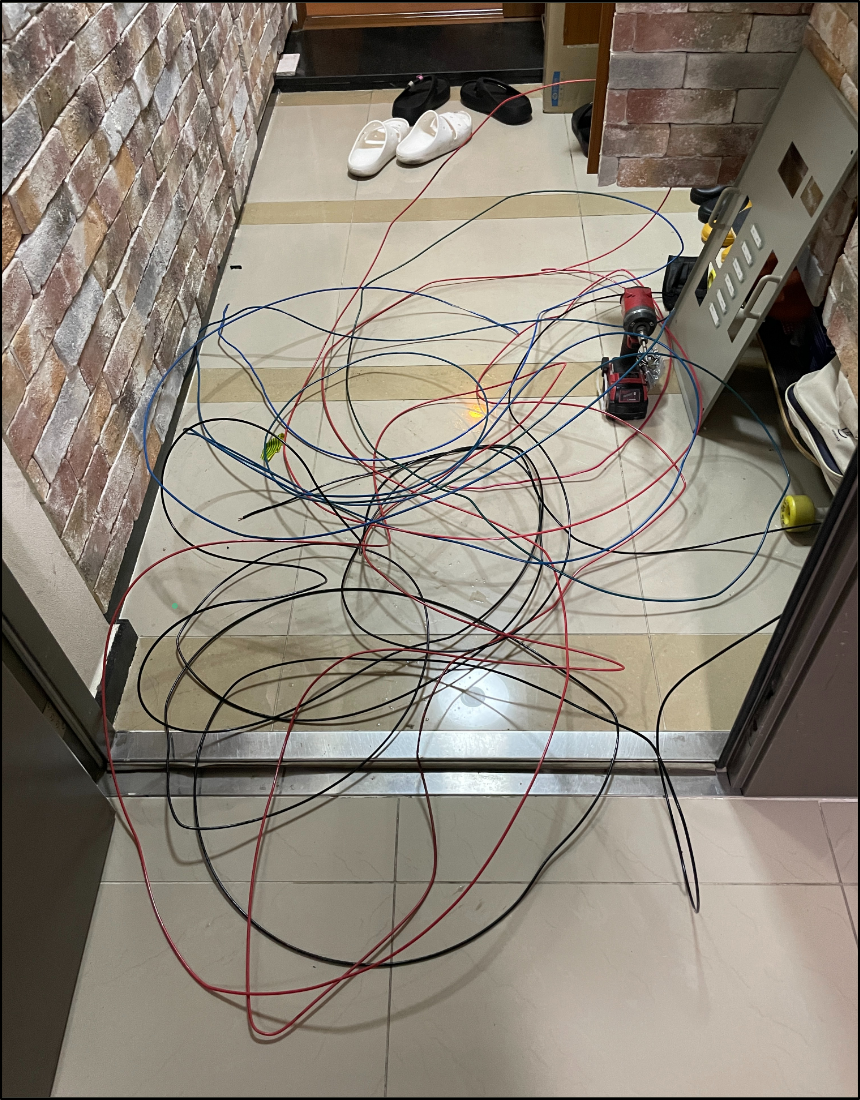

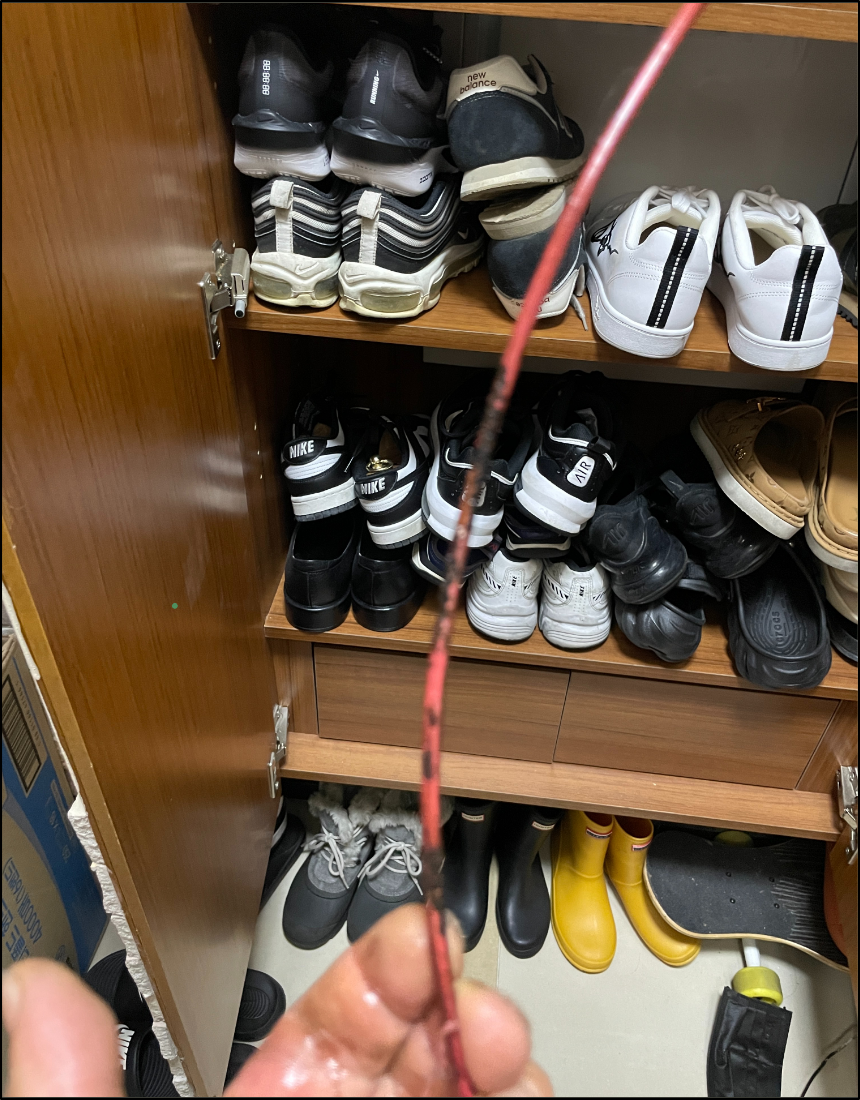

세대 분전반에서 실외기실까지 이어진 기존 손상 배선을 전면 철거한 모습입니다.
3-5. 2인 1조 실외기 전용 배선 교체
세대 분전반에서 에어컨 실외기실까지의 선로 구간이 길었기 때문에 단독 작업으로는 안정적인 배선 교체가 어려운 상태였습니다. 이에 따라 당사 전문 기술자를 추가 투입하여 2인 1조로 기존 배선 철거 및 신규 배선 인입 작업을 진행했습니다.

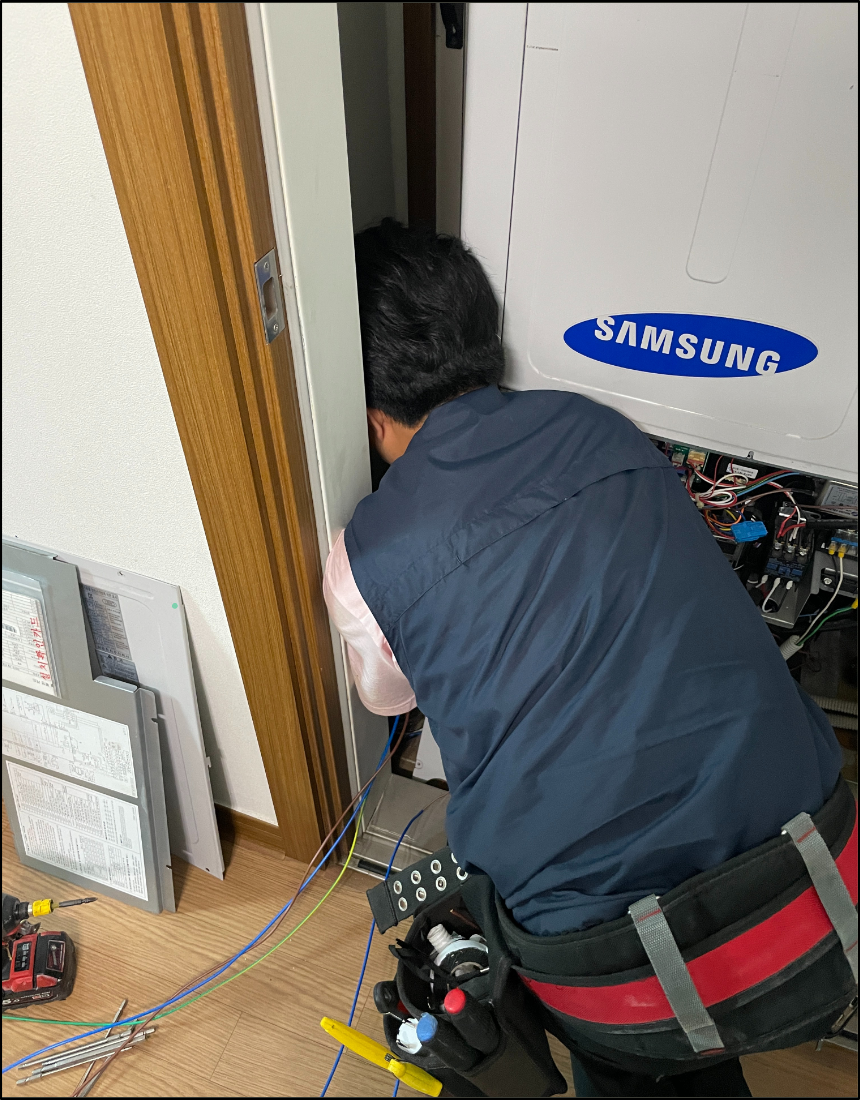

당사 책임 기술진이 실외기실 측에서 신규 전원 배선을 인입하고 기존 관로를 활용해 선로를 교체하는 모습입니다.

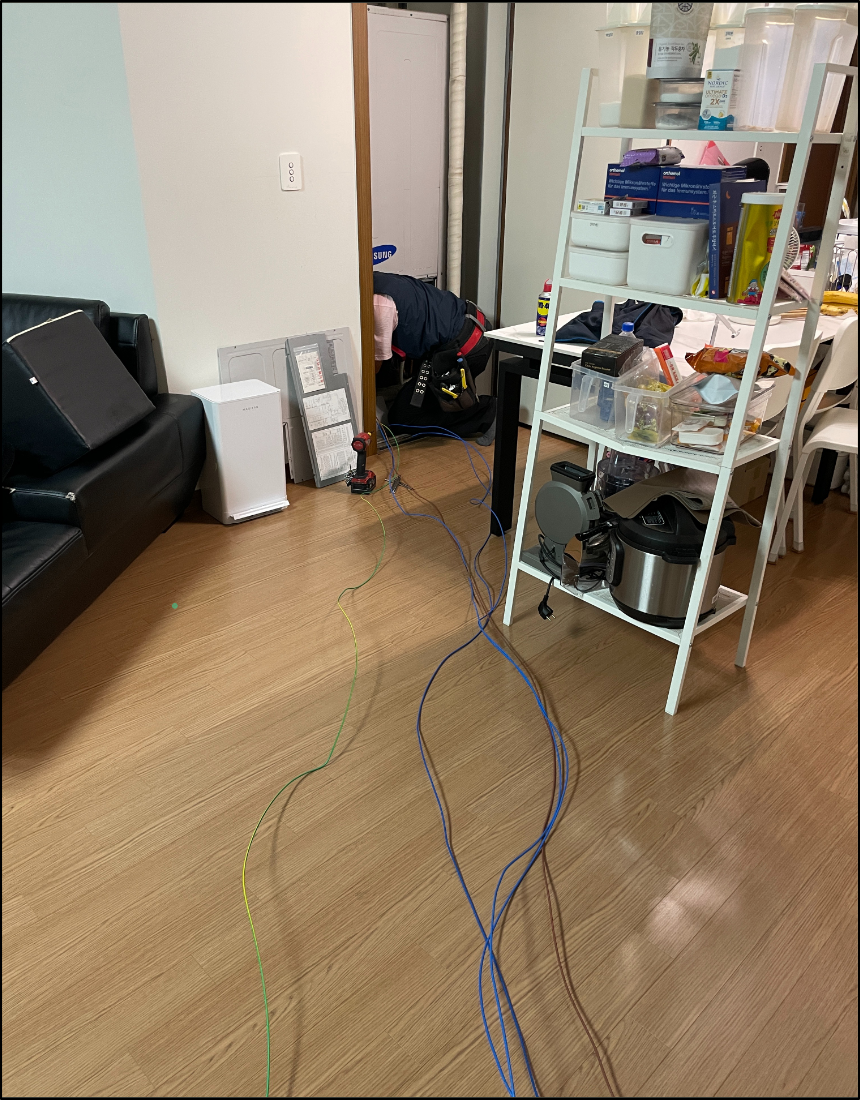

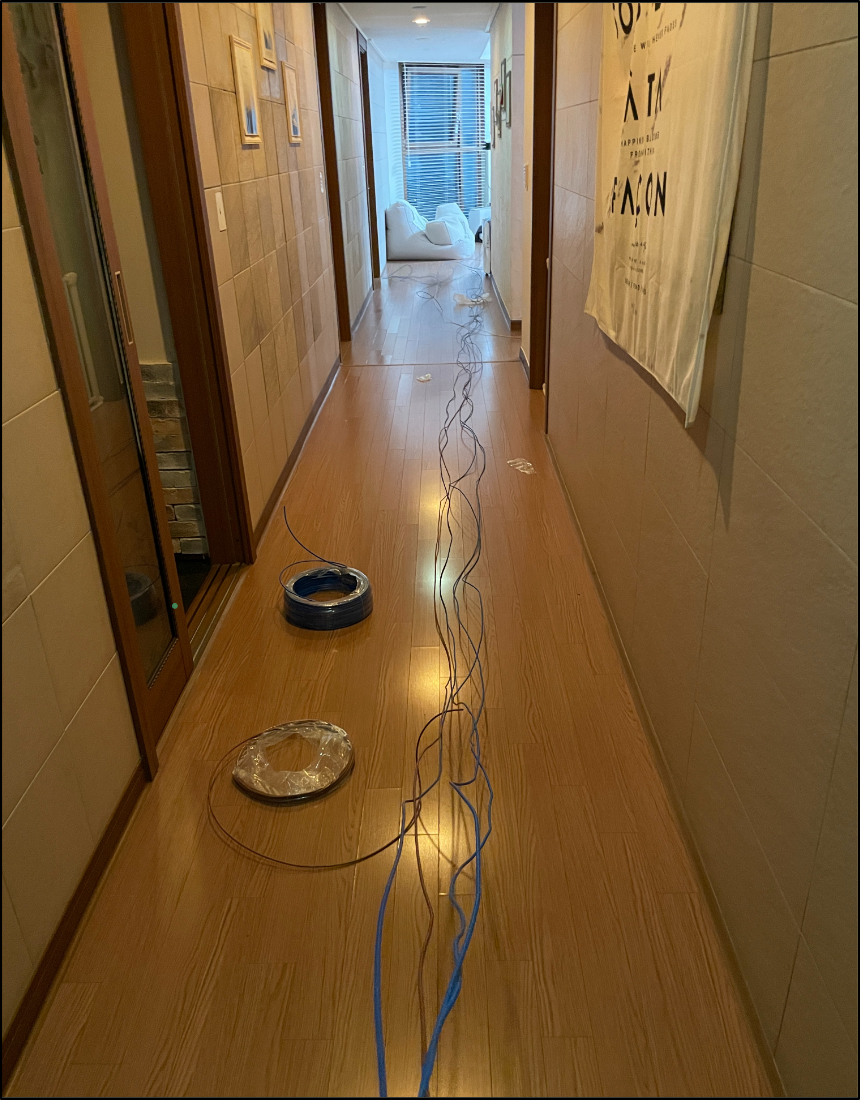

세대 내부에서 2인 1조 방식으로 에어컨 실외기 전용 배선을 교체하는 작업 전경입니다.
배선 교체 작업은 관로 내부에서 전선이 손상되지 않도록 양측에서 장력을 조절하며 진행했습니다. 신규 배선은 실외기 전용 회로로 구성되도록 정리하고, 세대 분전반과 실외기 전원부 양측에서 결선 상태를 확인했습니다.

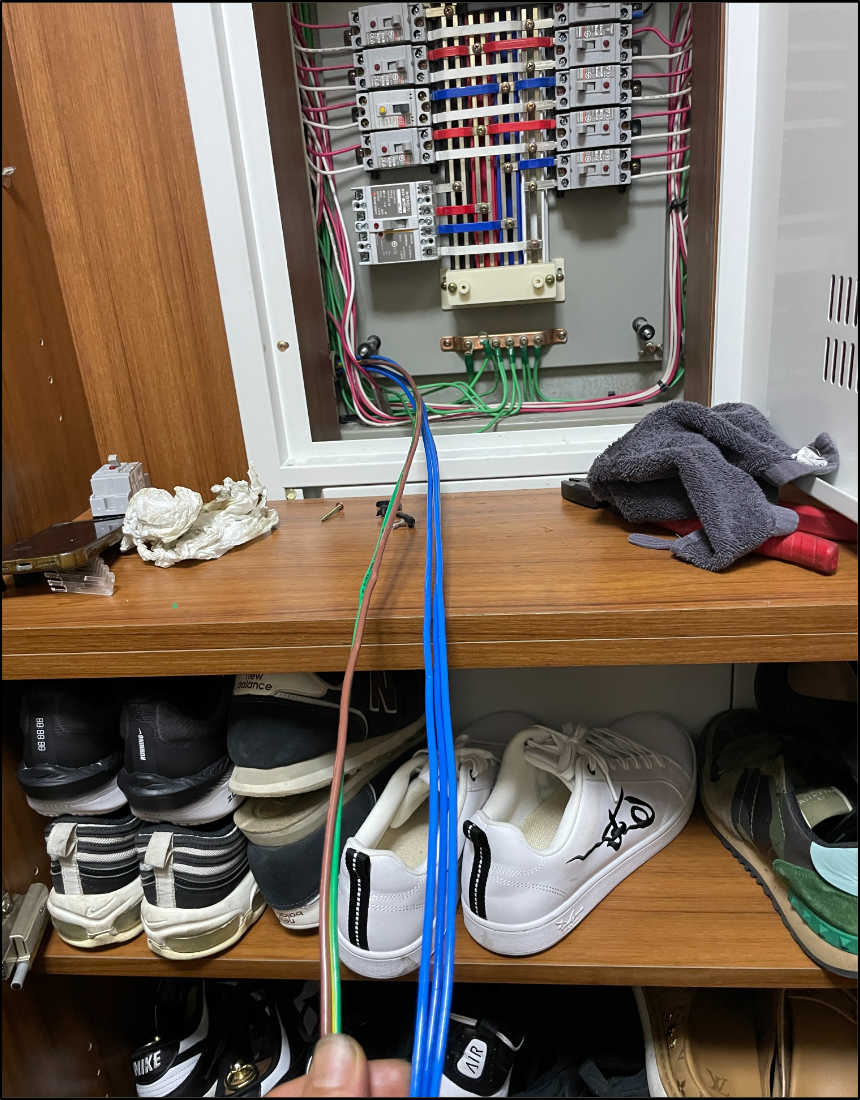

교체한 신규 실외기 전용 배선을 세대 분전반으로 인입하여 차단기 결선을 준비하는 모습입니다.
3-6. 3상 누전 차단기 추가 설치 및 회로 재구성
기존 실외기 전용 누전 차단기는 불량 가능성과 향후 수급성 문제를 고려하여 재사용하지 않았습니다. 보다 안정적인 보호 회로 구성을 위해 수급이 원활한 3상 220V/380V 대응 누전 차단기를 추가 설치했습니다.

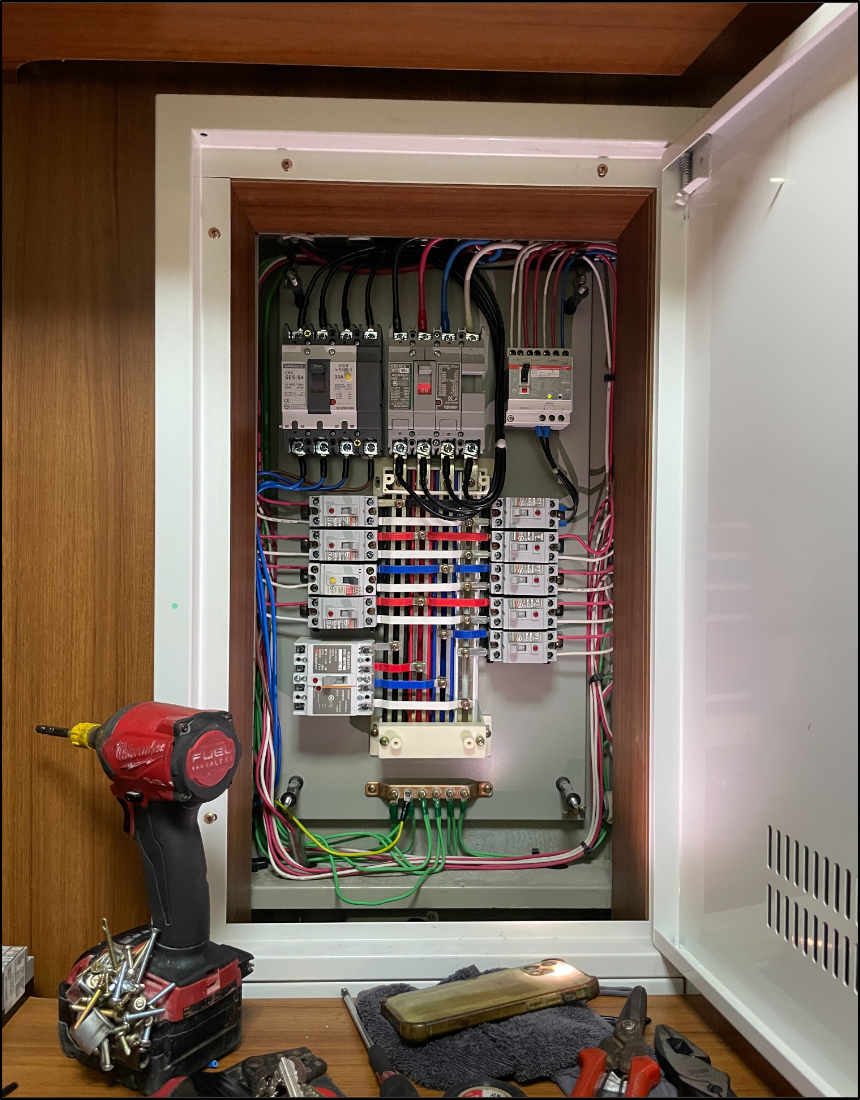

3상 220V/380V 대응 누전 차단기를 추가 설치하고 신규 실외기 전용 배선을 연결한 모습입니다.
신규 누전 차단기 설치 후 교체한 에어컨 실외기 배선을 해당 차단기에 연결하고, 메인 차단기와 실외기 전용 회로가 정상적으로 보호 계통을 이루도록 결선했습니다.
3-7. 분전반 내부 결선 정리 및 최종 검수

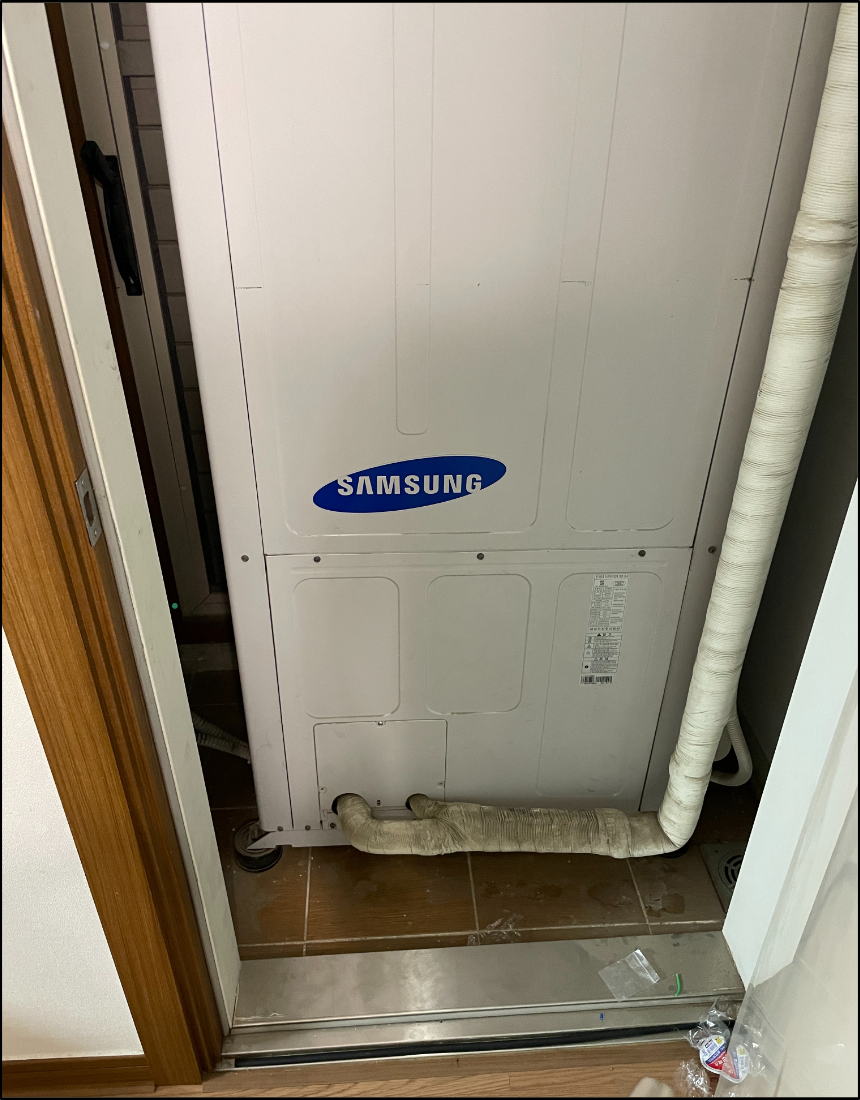

에어컨 실외기 전용 배선 교체 및 전원부 정리 후 실외기실 마감 상태를 확인한 모습입니다.
실외기 전용 배선 교체와 차단기 설치가 완료된 뒤 세대 분전반 내부 배선을 정리했습니다. 이후 절연 저항 측정, 회로 동작 확인, 실외기 전원 공급 상태 확인을 진행했습니다.
최종 검수 결과, 기존 손상 배선으로 인해 발생하던 누전 상태가 해소되었고, 실외기 전용 회로는 누전 차단기를 통해 정상 보호되는 구조로 복구되었습니다.
4. 안전성 검증 결과
- 세대 분전반에서 실외기 전용 회로의 임시 결선 상태를 확인했습니다.
- 누전 차단기 1차측 우회 결선 상태를 해소하고 정상 보호 회로 구성을 진행했습니다.
- 실외기 전용 배선을 분리한 뒤 절연 저항 측정을 통해 배선 누전을 확인했습니다.
- 실외기 전원부를 개방하여 기기 누전과 배선 누전을 구분했습니다.
- 기존 실외기 전용 배선 철거 과정에서 피복 손상 상태를 확인했습니다.
- 세대 분전반에서 실외기실까지 신규 전용 배선을 교체했습니다.
- 3상 220V/380V 대응 누전 차단기를 추가 설치했습니다.
- 교체한 실외기 전용 배선을 신규 누전 차단기에 연결했습니다.
- 절연 저항 기준치 확인이 가능한 상태로 회로를 복구했습니다.
- 최종 전원 공급 및 차단기 동작 상태를 확인한 뒤 현장 작업을 완료했습니다.

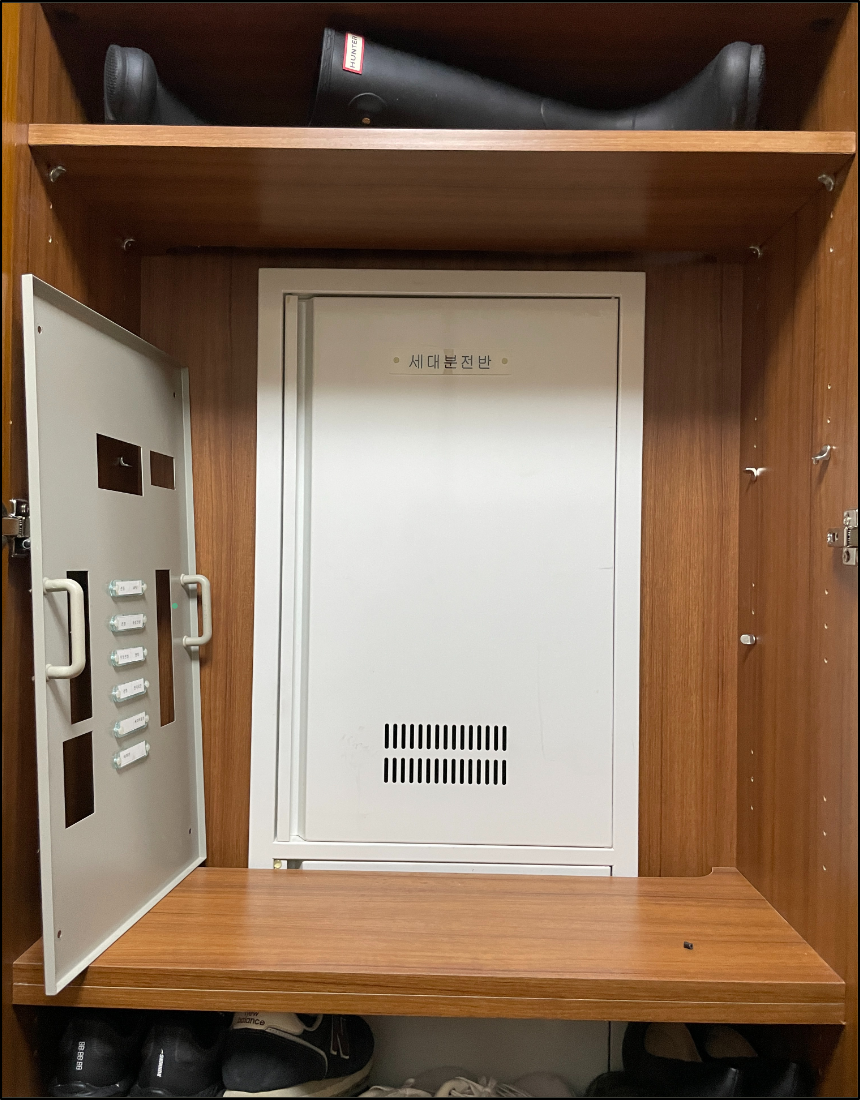

세대 분전반 내부 회로 정비와 실외기 전용 배선 교체를 완료한 뒤 분전반 외함을 마감한 모습입니다.
최종 점검 결과, 에어컨 실외기 전용 배선의 절연 불량이 본 현장의 핵심 원인으로 확인되었습니다. 기존 손상 배선을 전면 교체하고 누전 차단기 보호 회로를 정상화함으로써, 메인 차단기 트립과 실외기 전원 불량 문제가 해소되었습니다.
5. 에어컨 실외기 누전 수리에서 주의해야 할 사항
에어컨 실외기 전용 누전 차단기가 떨어질 경우, 차단기 고장으로 단정해서는 안 됩니다. 실외기 기기 자체의 누전, 전원 공급 배선 누전, 단자부 접촉 불량, 수분 유입, 전선 피복 손상 등 다양한 원인이 존재할 수 있습니다.
특히 누전 차단기가 떨어진 상태에서 차단기 1차측에 부하 전선을 연결하여 강제로 전원을 공급하는 것은 매우 위험합니다. 이는 누전 보호 기능을 우회하는 상태가 되며, 실제 누전이 존재할 경우 전기 화재와 감전 위험을 증가시킬 수 있습니다.
따라서 누전 수리는 반드시 회로 분리, 절연 저항 측정, 기기와 배선의 원인 분리 진단, 손상 배선 확인, 차단기 보호 회로 복구 순서로 진행해야 합니다. 단순 차단기 교체만으로는 정확한 원인을 해결할 수 없습니다.
6. 무면허 불법 시공 주의
전기공사는 개인 자격증 보유 여부만으로 임의 시공할 수 있는 분야가 아닙니다. 전기공사업법에 따른 국가 정식 등록 여부가 중요하며, 등록되지 않은 업체가 전기공사를 수행하는 경우 무면허 불법 시공 문제가 발생할 수 있습니다.
에어컨 실외기 전용 배선 교체, 세대 분전반 내부 차단기 설치, 누전 차단기 회로 재구성, 절연 저항 측정과 같은 작업은 전기설비 안전성과 직접 연결되는 전문 전기공사입니다. 무면허 작업자가 임의로 결선하거나 차단기를 우회하면 감전, 화재, 설비 손상, 보험 처리 문제로 이어질 수 있습니다.
따라서 아파트 세대 누전 수리와 실외기 전용 배선 교체는 반드시 국가 정식 등록 전기공사업체를 통해 진행해야 합니다.
7. 정식 전기공사업 면허 등록 업체 조회 방법
전기공사를 의뢰하기 전에는 실제 전기공사업 면허 등록 업체인지 확인해야 합니다. 바른전기 공식 홈페이지의 등록조회 메뉴 또는 한국전기공사협회의 전기공사업 등록번호 조회를 통해 업체 등록 여부를 확인할 수 있습니다.
확인 시에는 업체명, 사업자 정보, 전기공사업 등록번호, 소재지가 실제 계약 업체와 일치하는지 검토해야 합니다. 현장 방문자가 아닌 실제 계약 주체가 등록 업체인지 확인하는 것이 중요합니다.
8. 무면허 불법 시공 의심 업체 신고 방법
무면허 전기공사 업체로 인한 피해를 보았거나 불법 시공이 의심되는 경우, 업체명, 전화번호, 견적서, 계약서, 현장 사진, 문자 기록, 통화 기록 등 관련 자료를 확보하는 것이 중요합니다.
확보한 자료를 바탕으로 관할 시청 전기공사업 담당 부서(에너지 정책과), 한국전기공사협회, 국민신문고 등 공식 민원 창구를 통해 상담 및 신고할 수 있습니다. 무면허 불법 시공은 단순 하자 문제가 아니라 전기 안전과 직결되는 사안이므로, 작업 전 정식 면허 등록 여부를 반드시 확인해야 합니다.
자주 묻는 질문
Q1. 에어컨 실외기 누전 차단기가 떨어지면 차단기만 교체하면 됩니까?
그렇지 않습니다. 누전 차단기 자체 고장일 수도 있지만, 실외기 기기 누전이나 전원 공급 배선 누전일 가능성도 있습니다. 반드시 절연 저항 측정과 회로 분리 진단을 통해 원인을 확인해야 합니다.
Q2. 누전 차단기 1차측에 전선을 연결해 임시로 사용해도 됩니까?
적합하지 않습니다. 누전 차단기 1차측에 부하를 연결하면 누전 보호 기능을 우회하게 됩니다. 실제 누전이 발생한 상태라면 감전, 전선 발열, 전기 화재로 이어질 수 있으므로 즉시 정상 회로로 복구해야 합니다.
Q3. 에어컨 실외기 고장과 전기 배선 누전은 어떻게 구분합니까?
실외기 전원부에서 기기 측과 전기 배선 측을 분리한 뒤 각각 절연 저항을 측정해야 합니다. 본 현장에서는 실외기 기기 고장이 아니라 실외기까지 전원을 공급하는 배선에서 누전이 확인되었습니다.
Q4. 기존 관로 안의 전선도 교체할 수 있습니까?
가능합니다. 다만 선로 구간이 길거나 굴곡이 많은 경우 2인 1조 작업이 필요할 수 있습니다. 전선 교체 과정에서 기존 관로 내부 손상 여부와 신규 전선 피복 손상 방지를 함께 확인해야 합니다.
Q5. 개인 자격증만 보유한 업체도 세대 분전반 차단기 교체와 실외기 배선 교체를 할 수 있습니까?
전기공사는 전기공사업법에 따른 국가 정식 등록 여부가 중요합니다. 개인 자격증 보유만으로 전기공사업 등록을 대체할 수 없으며, 무등록 업체의 시공은 불법 시공 문제가 될 수 있습니다. 세대 분전반 회로 정비와 실외기 전용 배선 교체는 반드시 정식 면허 등록 전기공사업체를 통해 진행하는 것이 안전합니다.
