은평구 전기 공사 업체 진관동 힐데스하임 누전 수리 현장 사례
작성일2026-06-27
본문
본 시공 사례는 서울 은평구 진관동 힐데스하임 아파트 세대에서 발생한 에어컨 누전 차단기 트립 문제를 진단하고, 에어컨 실외기 전원 공급 배선을 교체하여 정상 복구한 현장입니다. 고객님께서는 삼성 에어컨 서비스센터를 통해 에어컨 기기 점검을 먼저 받으셨으며, 에어컨 자체 고장이 아닌 전기 선로 문제로 판단된다는 안내를 받은 뒤 바른전기에 전기공사를 의뢰하셨습니다.
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 전기공사업법, 전기설비 안전 기준, 절연 저항 기준치 확인 절차에 따라 세대 분전반부터 에어컨 실외기 전원부까지 선로를 분리 점검하고, 누전 원인이 된 실외기 전원 배선을 전면 교체했습니다.
1. 현장 개요
| 현장 위치 | 서울특별시 은평구 진관동 힐데스하임 아파트 세대 |
|---|---|
| 공사 유형 | 에어컨 실외기 전원 선로 누전 진단 및 전선 교체 공사 |
| 주요 증상 | 에어컨 누전 차단기 반복 트립 및 차단기 투입 불가 |
| 진단 결과 | 에어컨 기기 고장이 아닌 세대 분전반에서 외부 실외기 전원부로 이어지는 전기 배선 누전 확인 |
| 시공 내용 | 실외기 전원 배선 분리 진단, 기존 누전 전선 철거, 신규 전선 교체, 실외기 전원부 재접속, 최종 절연저항 및 전압 확인 |
2. 작업 요청 배경
고객님께서는 약 한 달 전부터 에어컨 누전 차단기가 떨어지는 문제를 겪고 계셨습니다. 에어컨 자체 고장 여부를 먼저 확인하기 위해 약 2주 정도 대기한 뒤 에어컨 서비스센터 점검을 받으셨으며, 점검 결과 에어컨 기기보다는 전기 배선 문제일 가능성이 높다는 안내를 받으셨습니다.
이후 여러 전기공사 업체에 문의하셨으나, 일부 업체에서는 에어컨팀과 전기팀이 동시에 방문해야만 작업이 가능하다는 안내를 받으셨다고 합니다. 그러나 에어컨 기기 문제인지, 전기 선로 문제인지가 정확히 구분되는 경우에는 반드시 에어컨팀과 전기팀이 동시에 동행해야 하는 것은 아닙니다. 전기 선로 절연 상태를 정확히 측정하고 실외기 전원부를 분리 검증할 수 있다면, 국가 공인정식 면허 등록 전기공사업체의 진단만으로도 전기 배선 누전 여부를 판정할 수 있습니다.
본 현장은 에어컨 서비스센터에서 1차적으로 기기 문제 가능성을 배제한 상태였고, 현장 전기 진단을 통해 실외기 전원 공급 배선의 절연 파괴 여부를 확인하는 것이 핵심이었습니다.
3. 현장 상태 및 원인 진단

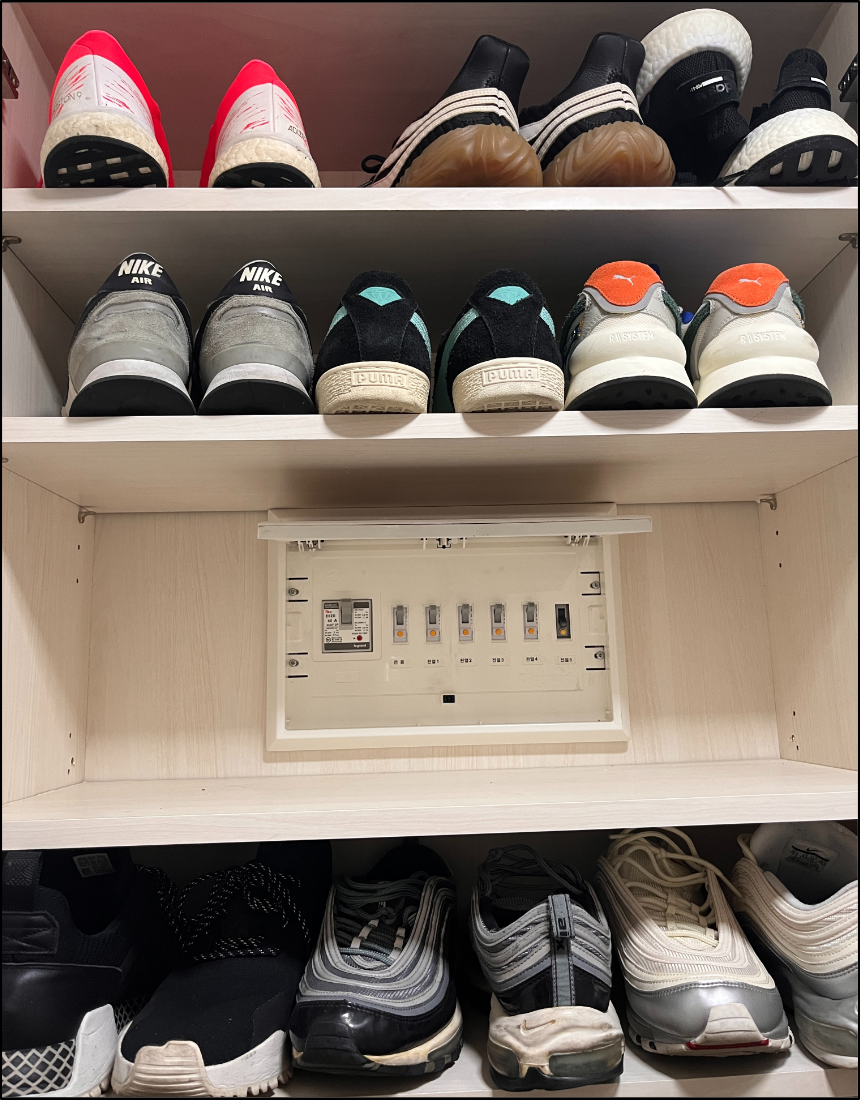

신발장 내부에 설치된 세대 분전반을 확인하고 에어컨 전용 회로 진단을 준비했습니다.

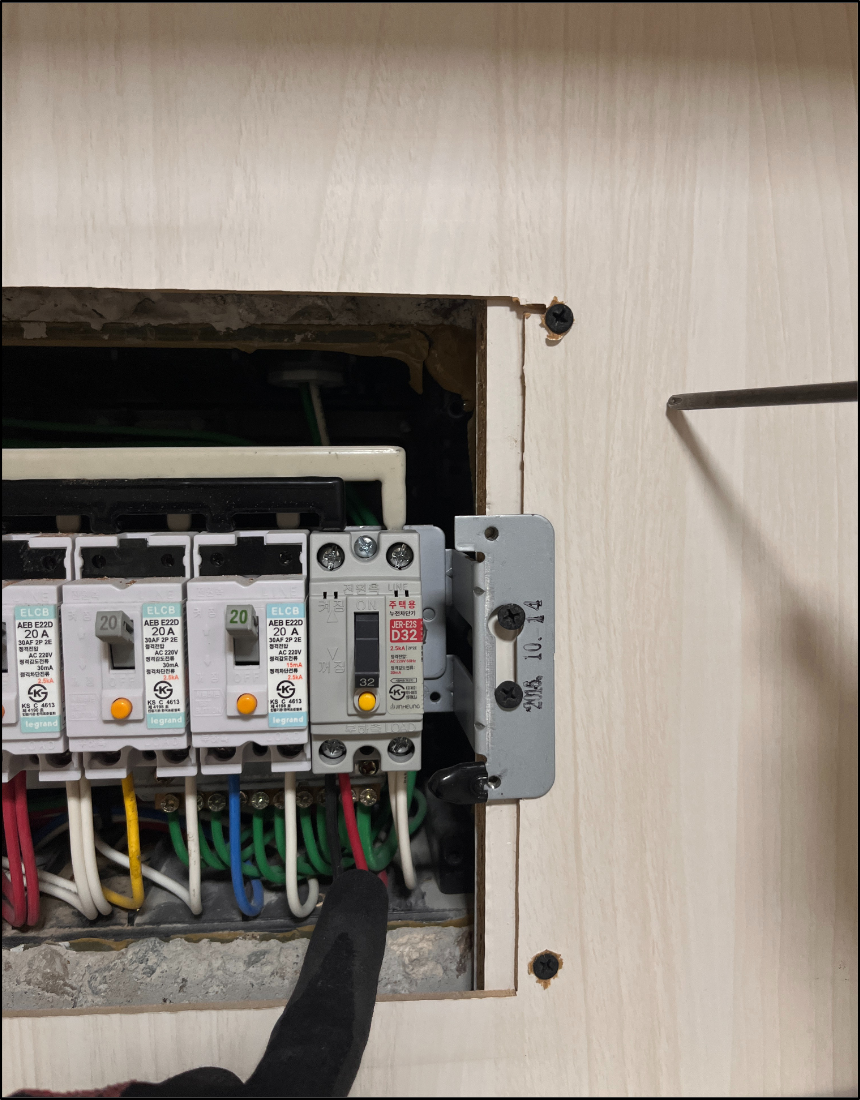

에어컨 전용 누전 차단기와 관련 회로의 연결 상태를 확인했습니다.
현장 도착 후 당사 책임 기술진은 먼저 세대 분전반 위치를 확인하고, 에어컨 전용 누전 차단기 및 관련 회로의 상태를 점검했습니다. 차단기 트립이 반복되는 경우 단순 차단기 불량, 에어컨 기기 내부 누전, 실외기 전원 배선 누전 등 여러 가능성이 있으므로 회로를 단계별로 분리하여 확인해야 합니다.

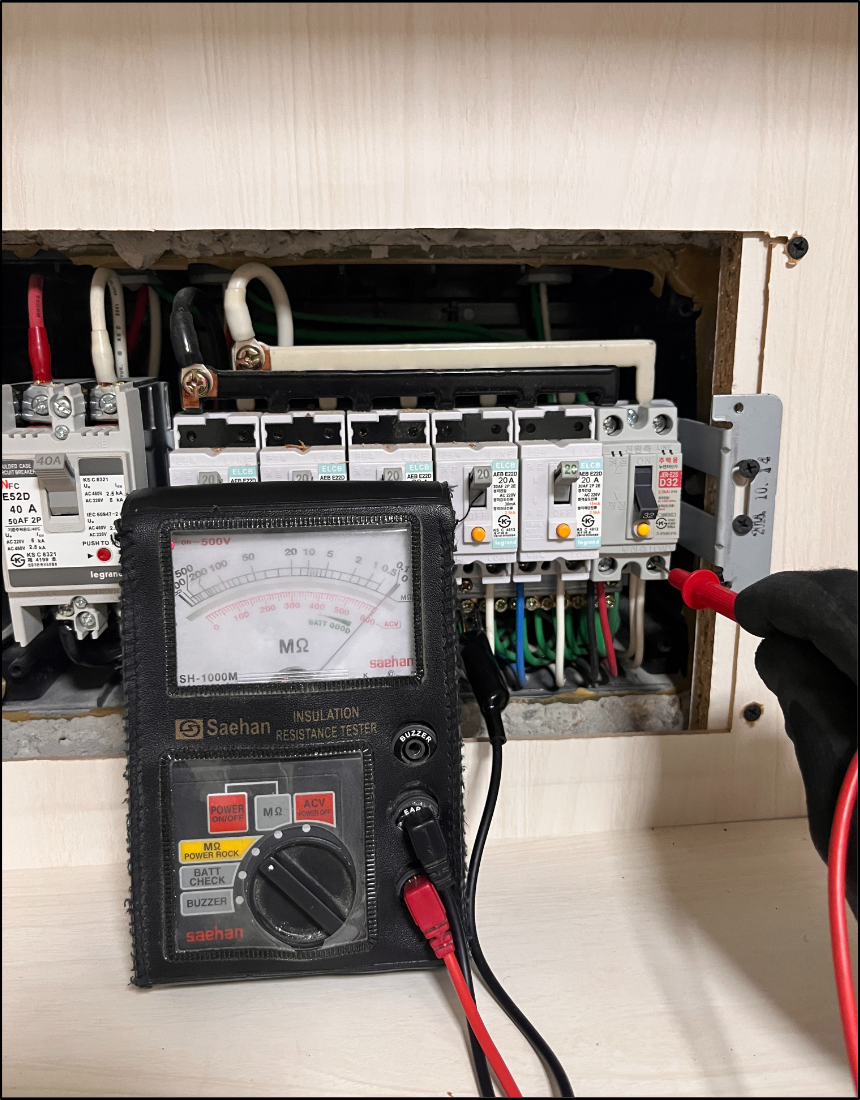

세대 분전반에서 절연저항 수치를 측정하여 실외기 전원 선로의 누전 여부를 확인했습니다.
세대 분전반에서 절연저항계를 사용하여 에어컨 실외기 전원 선로의 절연저항 수치를 측정한 결과, 절연 저항 기준치에 미달하는 누전 상태가 확인되었습니다. 다만 이 단계만으로는 에어컨 실외기 내부 누전인지, 실외기까지 공급되는 전기 배선 누전인지 단정할 수 없기 때문에 추가 교차 검증을 진행했습니다.

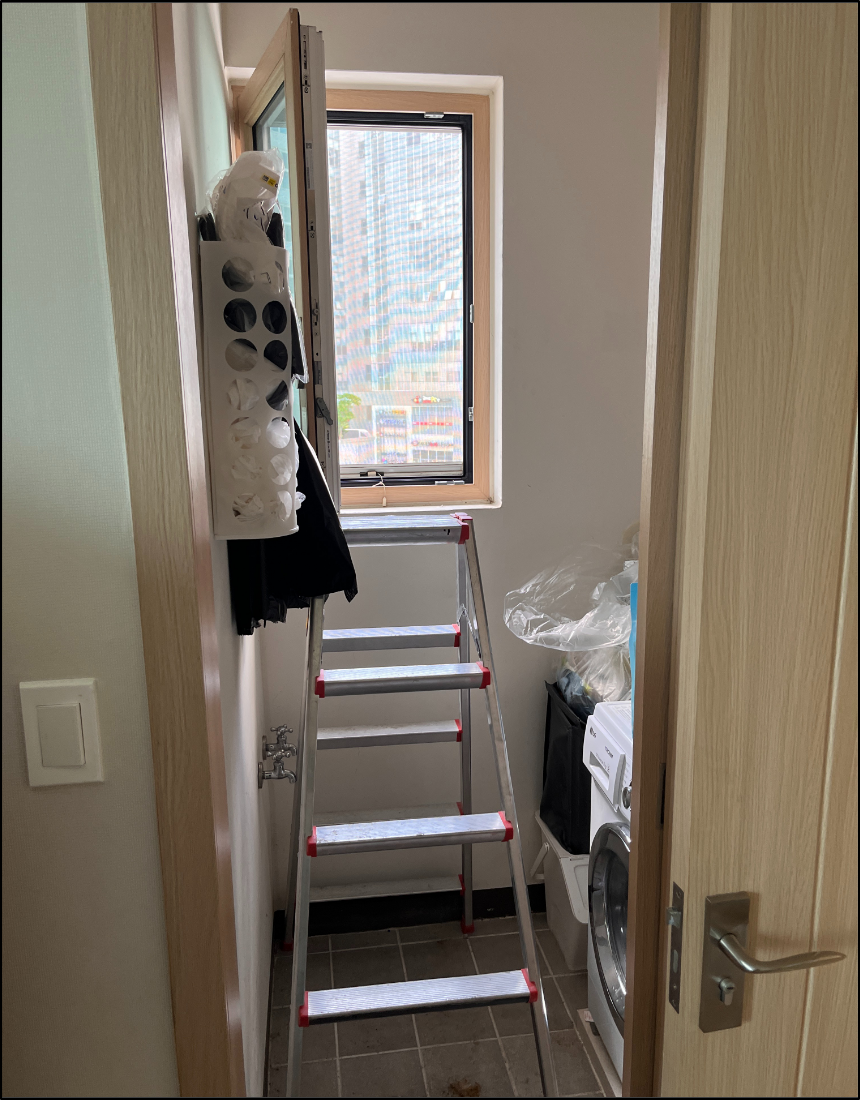

에어컨 실외기 전원부 확인을 위해 외부 실외기 설치 구간으로 접근했습니다.

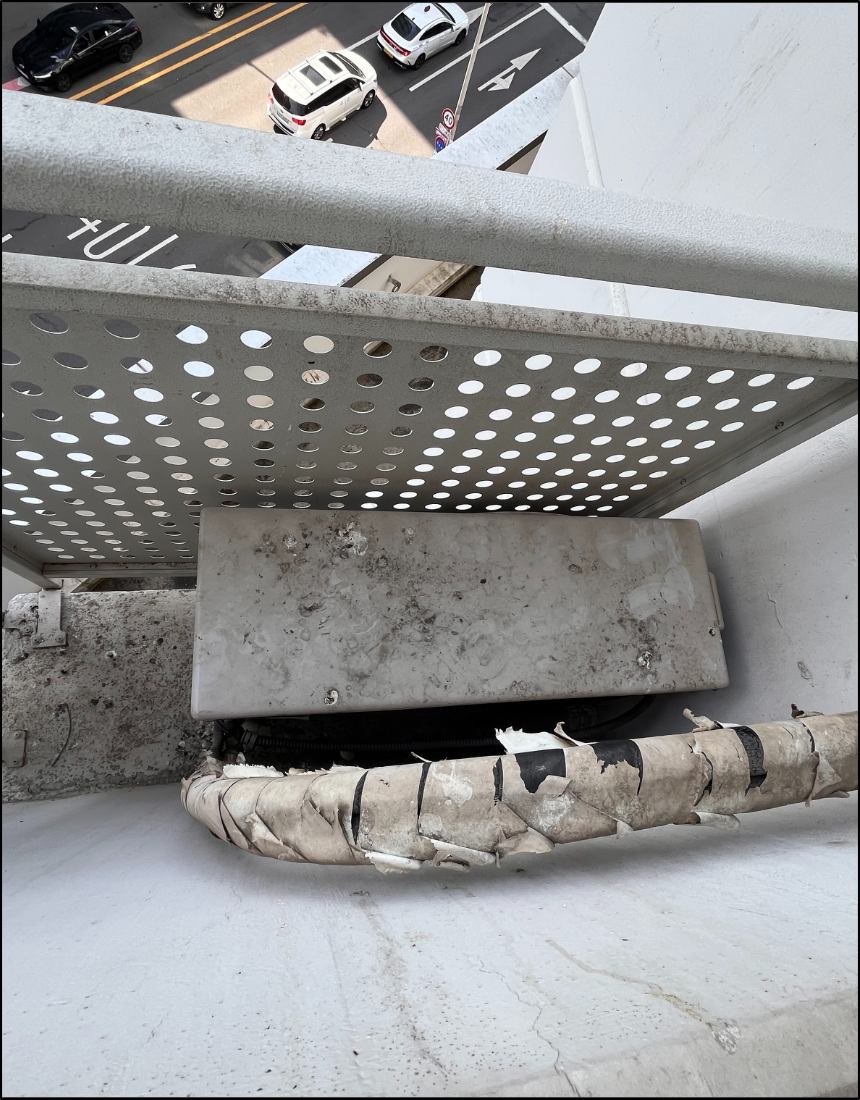

실외기 주변 전원 배선 경로와 기존 배관 상태를 확인했습니다.

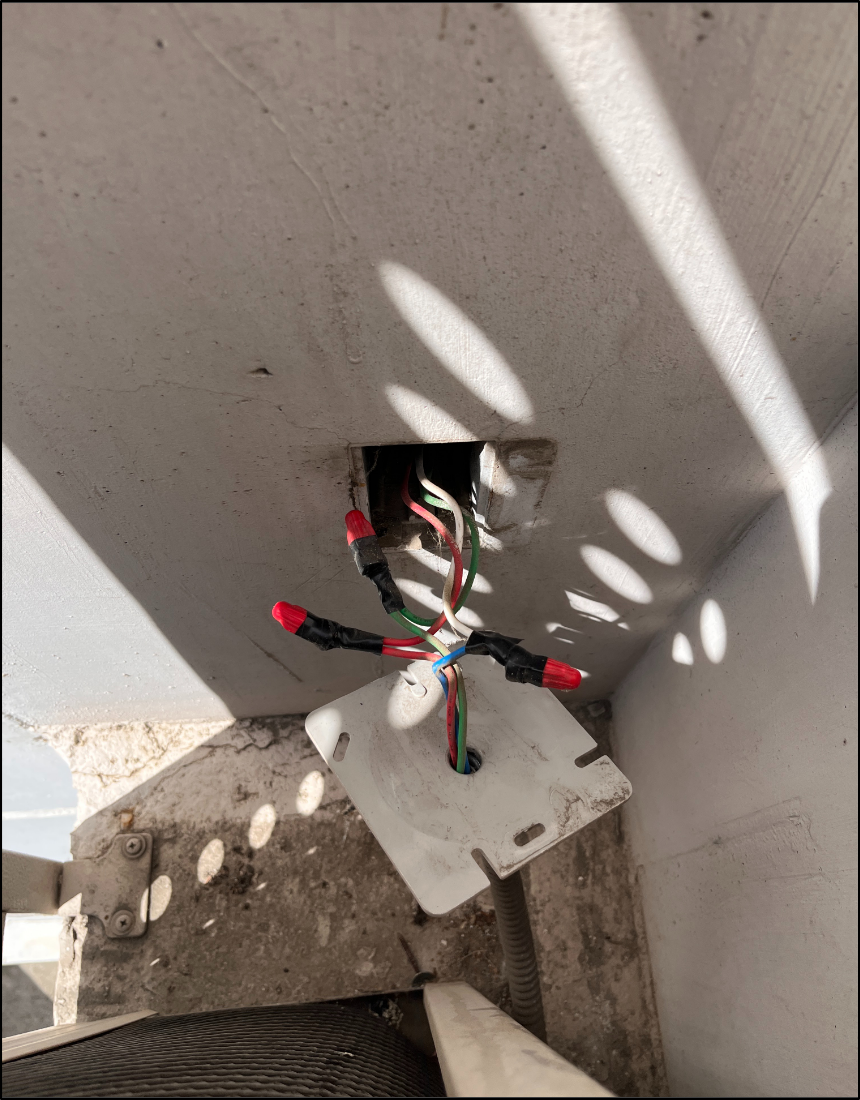

에어컨 기기 문제와 전기 배선 문제를 구분하기 위해 실외기 전원부를 분리했습니다.

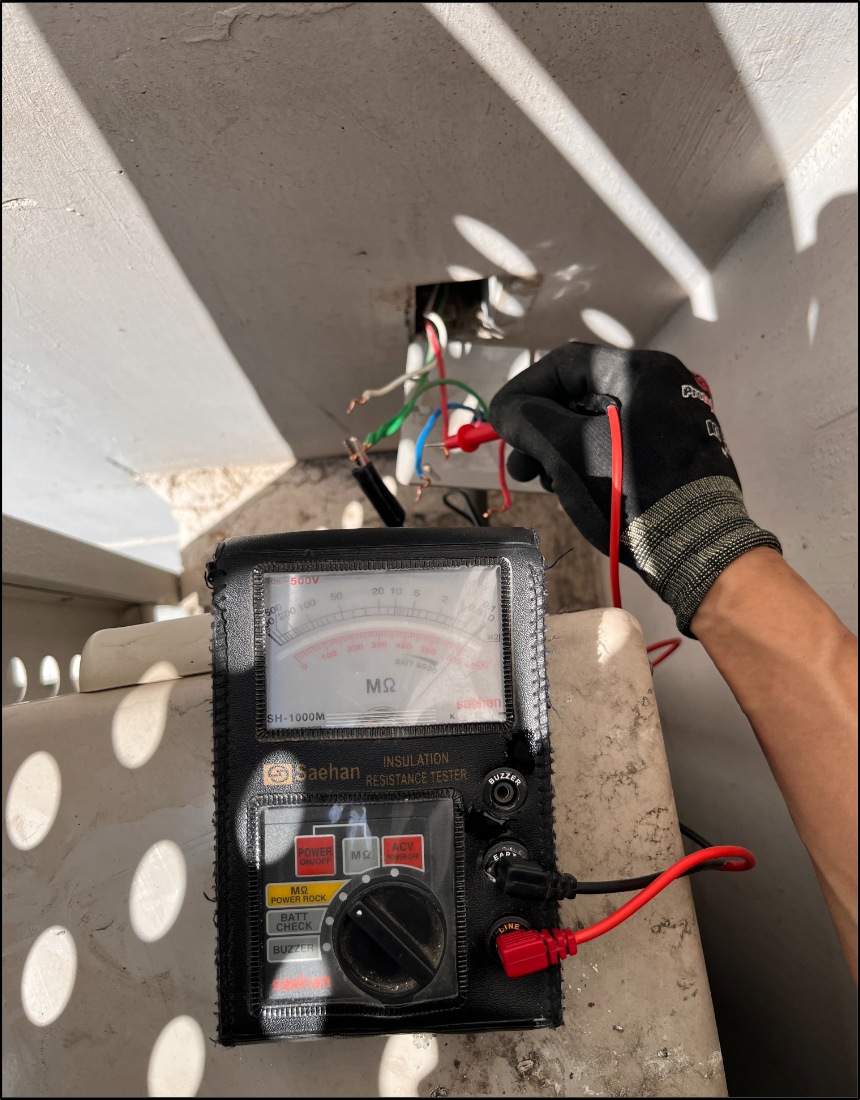

실외기 측 전원부에서 전기 배선을 분리한 뒤 절연저항을 재측정했습니다.
정확한 원인 판정을 위해 에어컨 실외기가 설치된 외부 공간으로 이동한 뒤, 실외기 전원부를 개방하고 에어컨 기기와 전기 배선을 분리했습니다. 이후 실외기 측과 전원 공급 배선 측을 각각 나누어 절연 상태를 확인한 결과, 에어컨 기기 자체가 아니라 세대 분전반에서 외부 실외기 전원부까지 이어지는 전기 배선에서 누전이 발생한 것으로 확정했습니다.
4. 누전 원인 분석
본 현장의 핵심 원인은 에어컨 실외기 전원 배선의 절연 파괴였습니다. 에어컨 실외기 회로는 실내 분전반에서 외부 실외기 공간까지 이어지며, 배선이 외부 온도 변화, 결로, 배관 내부 습기, 장기간 사용, 피복 손상 등에 노출될 가능성이 있습니다.
전선 피복의 절연 성능이 저하되면 전류가 정상 경로가 아닌 외함, 접지, 구조물 또는 습기가 있는 경로로 흐를 수 있습니다. 이때 누전 차단기는 인체 감전 및 화재 위험을 줄이기 위해 전원을 차단합니다. 따라서 누전 차단기가 반복적으로 떨어지는 경우 차단기를 강제로 올리거나 임의로 우회해서 사용해서는 안 됩니다.
특히 에어컨 실외기 전원 선로는 소비전력이 큰 설비와 연결되는 회로이기 때문에, 절연 불량 상태로 계속 사용할 경우 감전, 전선 발열, 차단기 손상, 화재 위험으로 이어질 수 있습니다. 본 현장은 차단기 교체나 에어컨 부품 교체가 아니라, 누전이 확인된 전원 배선을 전면 교체해야 하는 전기공사 사례였습니다.
5. 규격 준수 시공 내역

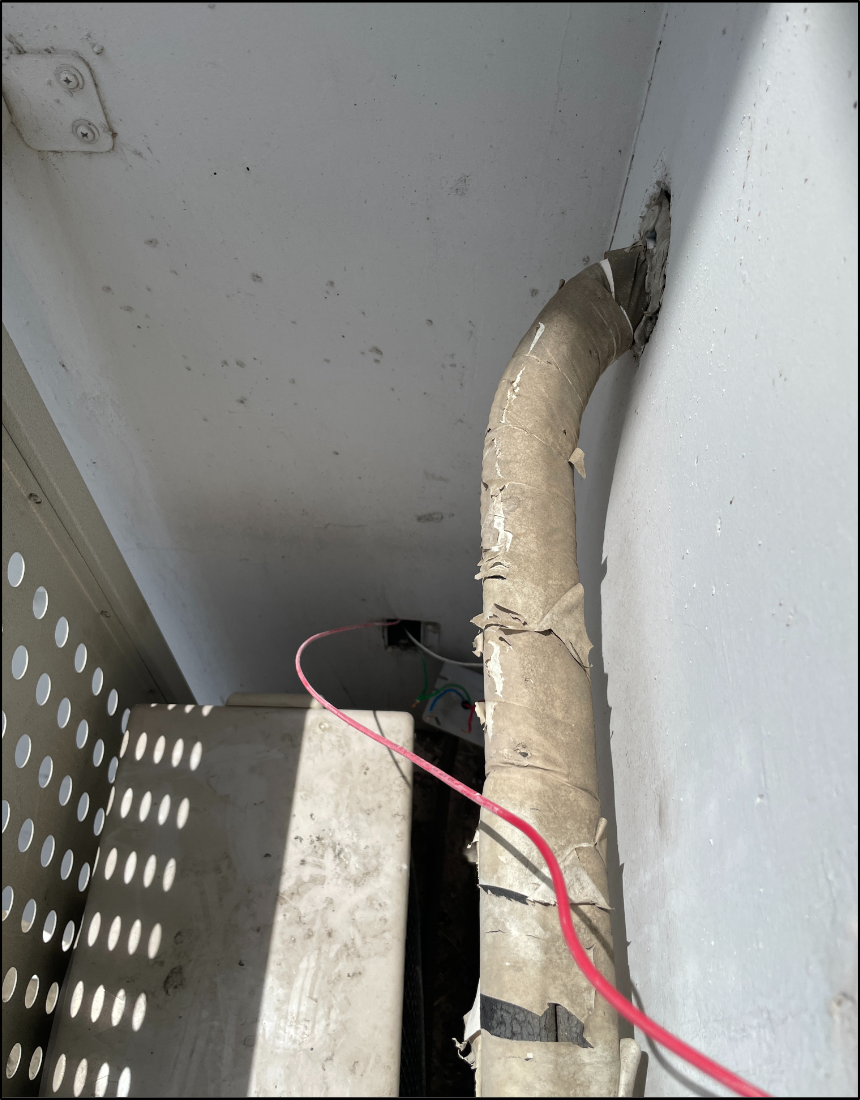

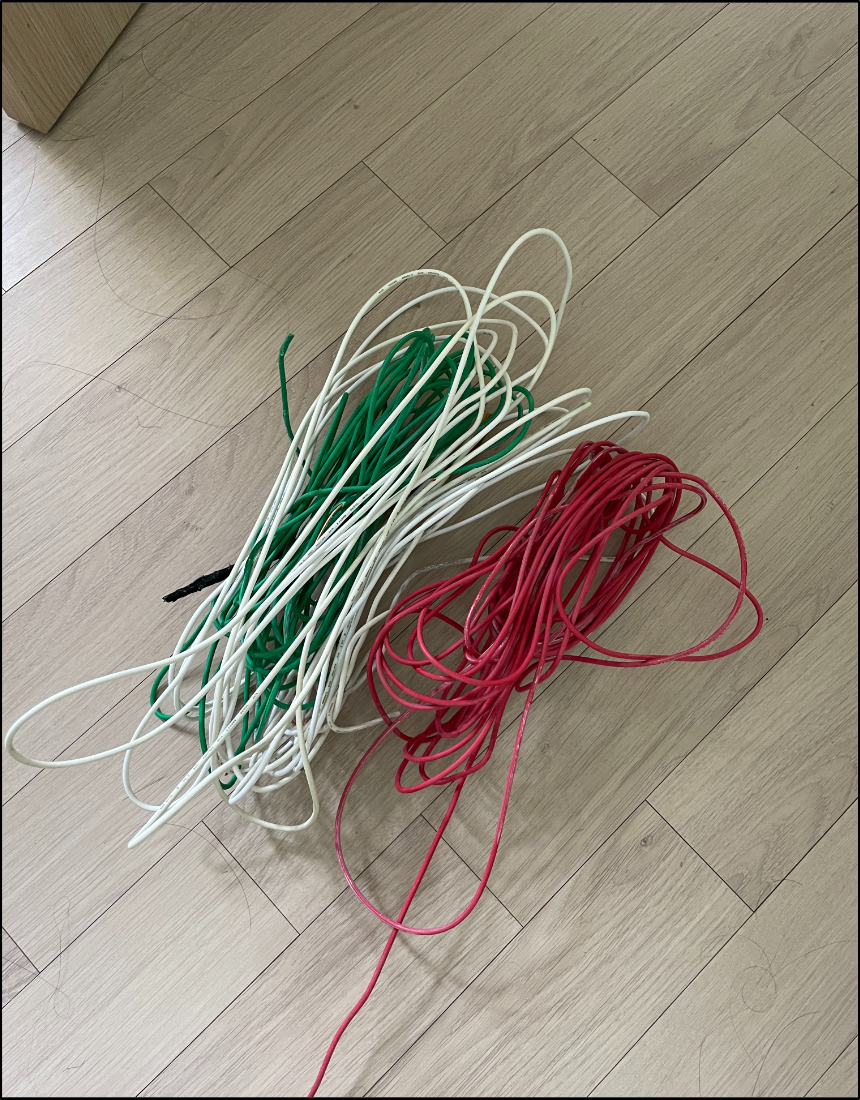

절연 파괴가 확인된 기존 실외기 전원 배선을 철거했습니다.
누전 원인이 된 기존 전선을 철거한 뒤 신규 전선 교체를 준비했습니다.
먼저 세대 분전반의 에어컨 전용 회로를 차단하고, 기존 에어컨 실외기 전원 배선을 회로에서 분리했습니다. 이후 외부 실외기 전원부와 세대 분전반 사이에 연결되어 있던 기존 누전 전선을 철거했습니다.

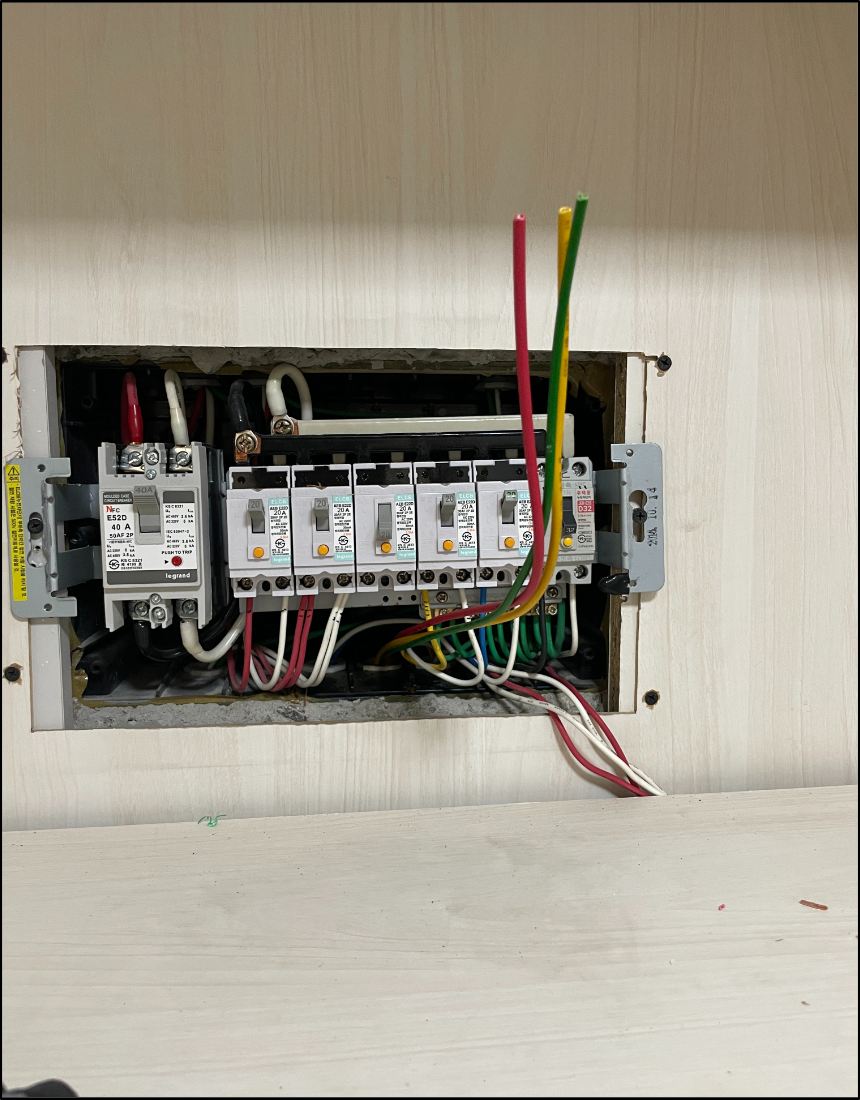

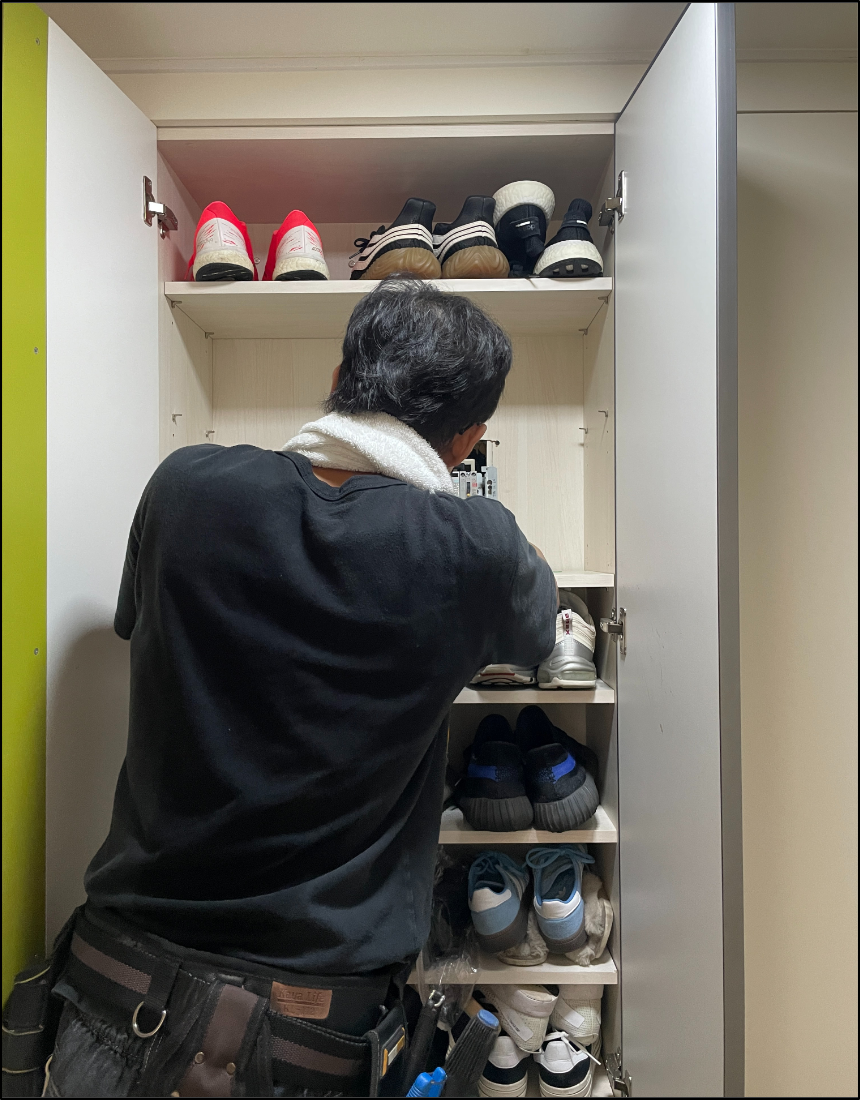

세대 분전반 측에서 신규 실외기 전원 배선을 인입하고 회로 연결을 준비했습니다.
신규 전선을 세대 분전반까지 인입한 뒤 전원선과 접지선을 정리했습니다.
기존 선로를 철거한 뒤 신규 전선을 포설했습니다. 작업 과정에서는 기존 배선 경로를 최대한 활용하여 실내 마감 손상을 줄였으며, 외부 실외기 전원부까지 전선이 안정적으로 도달하도록 배선 정리와 보호 조치를 함께 진행했습니다.

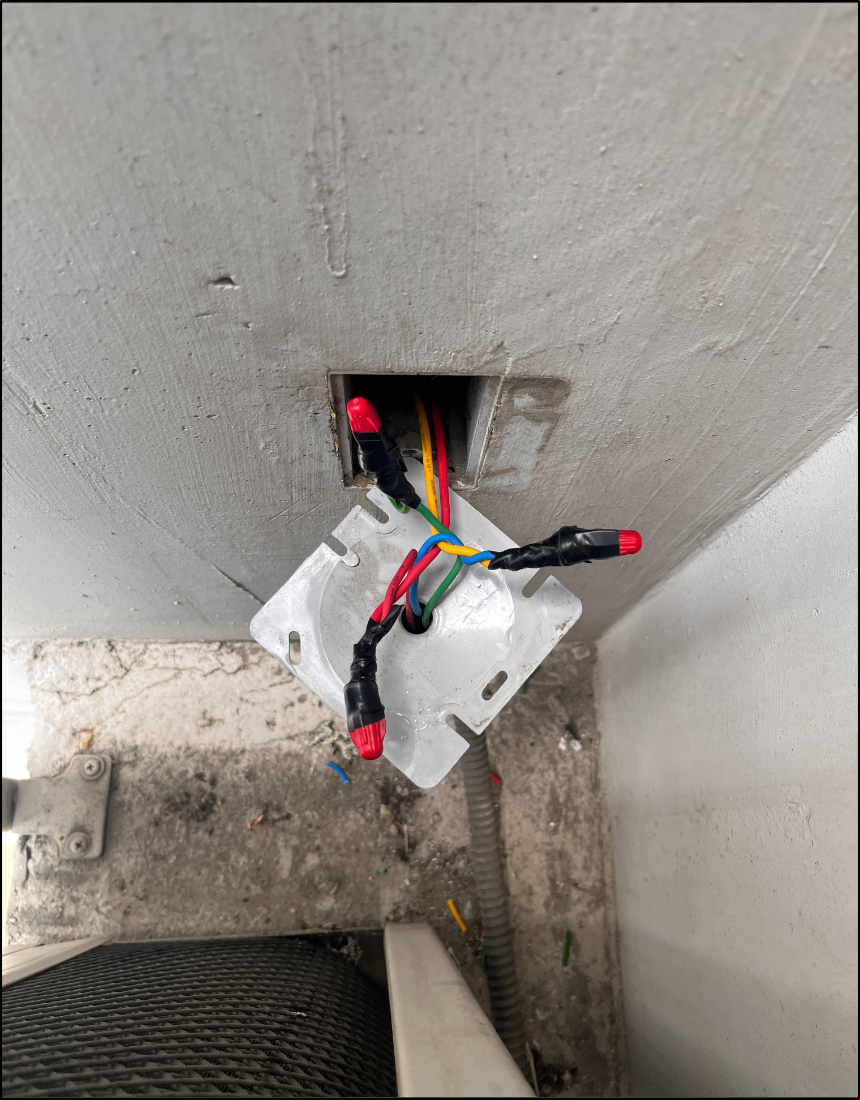

신규 전선을 실외기 전원부에 연결하고 접속부를 절연 마감했습니다.
신규 전선 교체 후 외부 실외기 전원부에서 전원선과 접지선을 정리하고, 접속부가 풀리거나 노출되지 않도록 마감했습니다. 세대 분전반 내부에서는 해당 차단기 회로에 신규 전선을 연결하고, 전원선·중성선·접지선의 접속 상태를 순차적으로 확인했습니다.

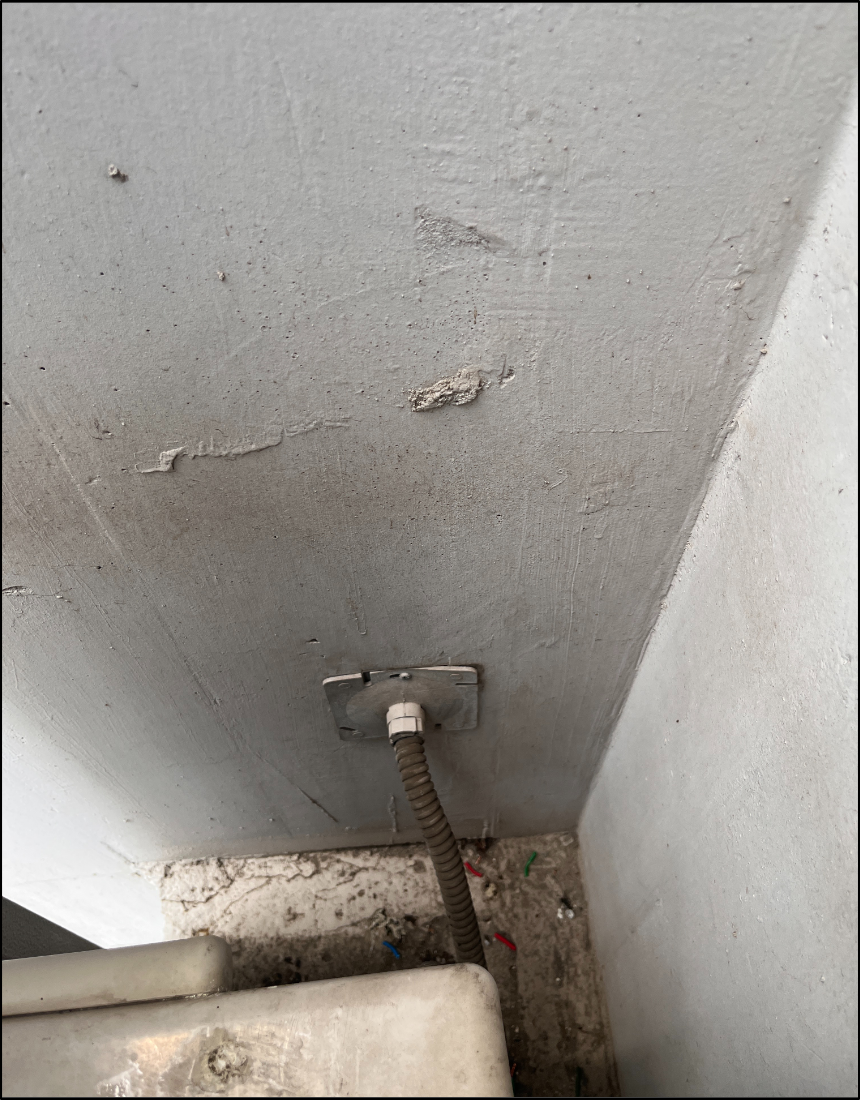

실외기 전원부 배선 교체 후 마감 커버를 복구했습니다.
에어컨 전원 회로는 일반 콘센트 회로와 달리 부하가 크고 실외기와 연결되는 특성이 있으므로, 전선 규격, 차단기 용량, 접지 상태, 절연저항 수치를 함께 확인해야 합니다. 바른전기는 전기공사업법에 따른 국가 정식 등록 전기공사업체로서 해당 회로를 임의 연결 방식이 아닌 전기 안전 기준에 맞는 절차로 복구했습니다.
6. 안전성 검증 결과

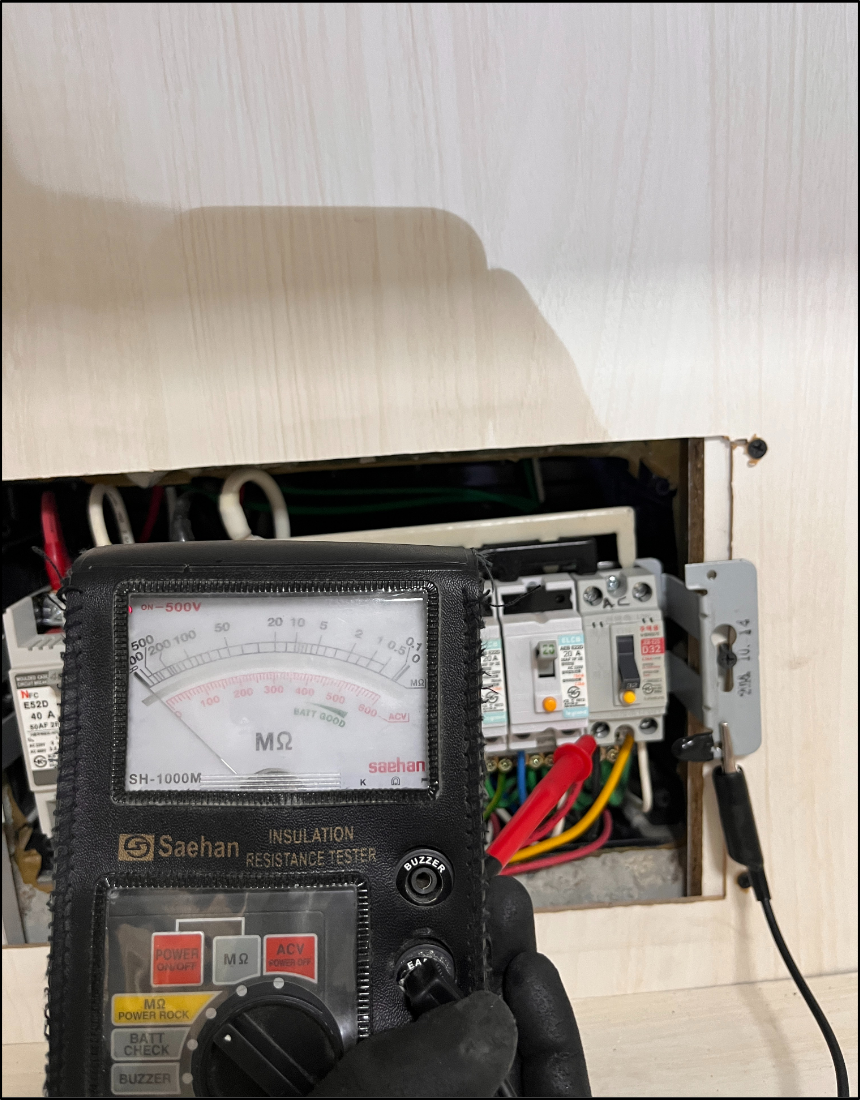

신규 전선 교체 후 절연저항 수치가 정상 회복되었는지 최종 점검했습니다.
전선 교체 작업 완료 후 세대 분전반에서 최종 절연저항 검사를 진행했습니다. 기존에 누전이 확인되었던 에어컨 실외기 전원 선로의 절연저항 수치가 정상 범위로 회복된 것을 확인했습니다.

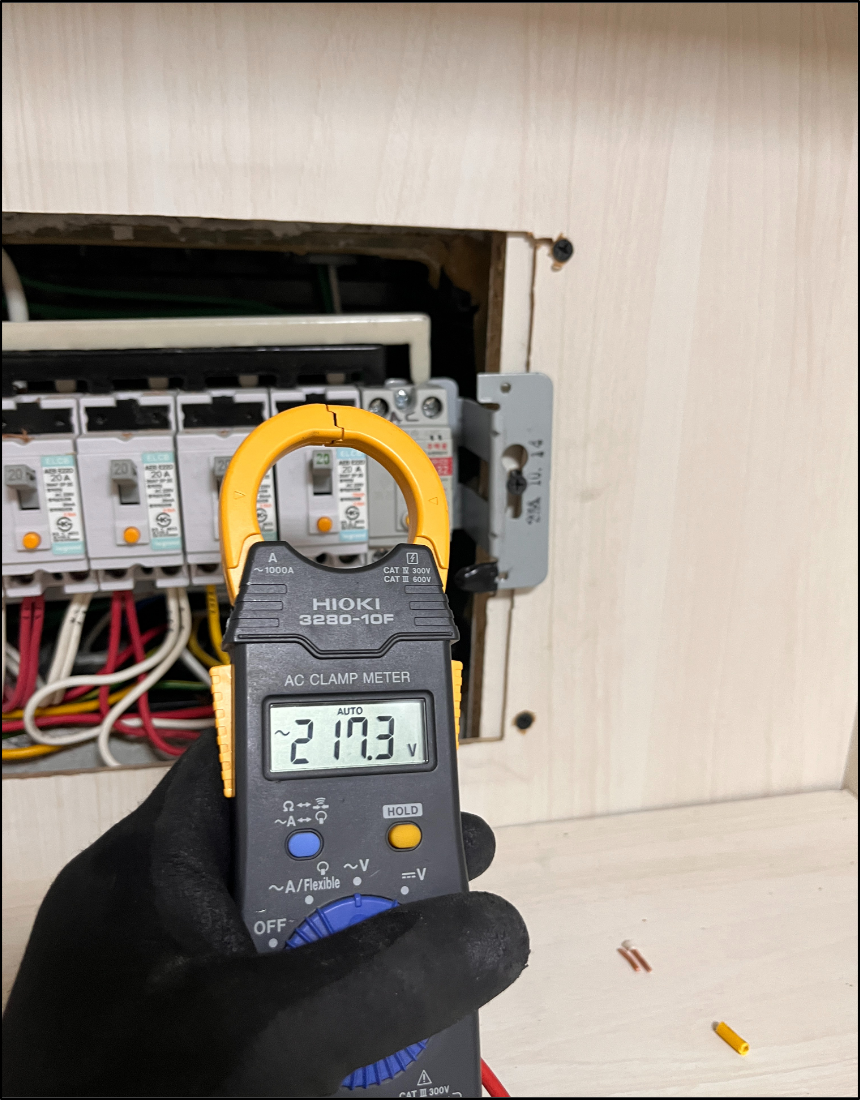

에어컨 누전 차단기 전원 투입 후 정상 전압 출력 여부를 확인했습니다.
이후 에어컨 누전 차단기 전원을 투입하고, 해당 회로에서 정상 전압이 출력되는지 측정했습니다. 최종 전압 확인 결과 정상 전압이 확인되었으며, 에어컨 실내기 가동 상태와 실외기 전원 공급 상태까지 확인한 뒤 현장을 정리했습니다.

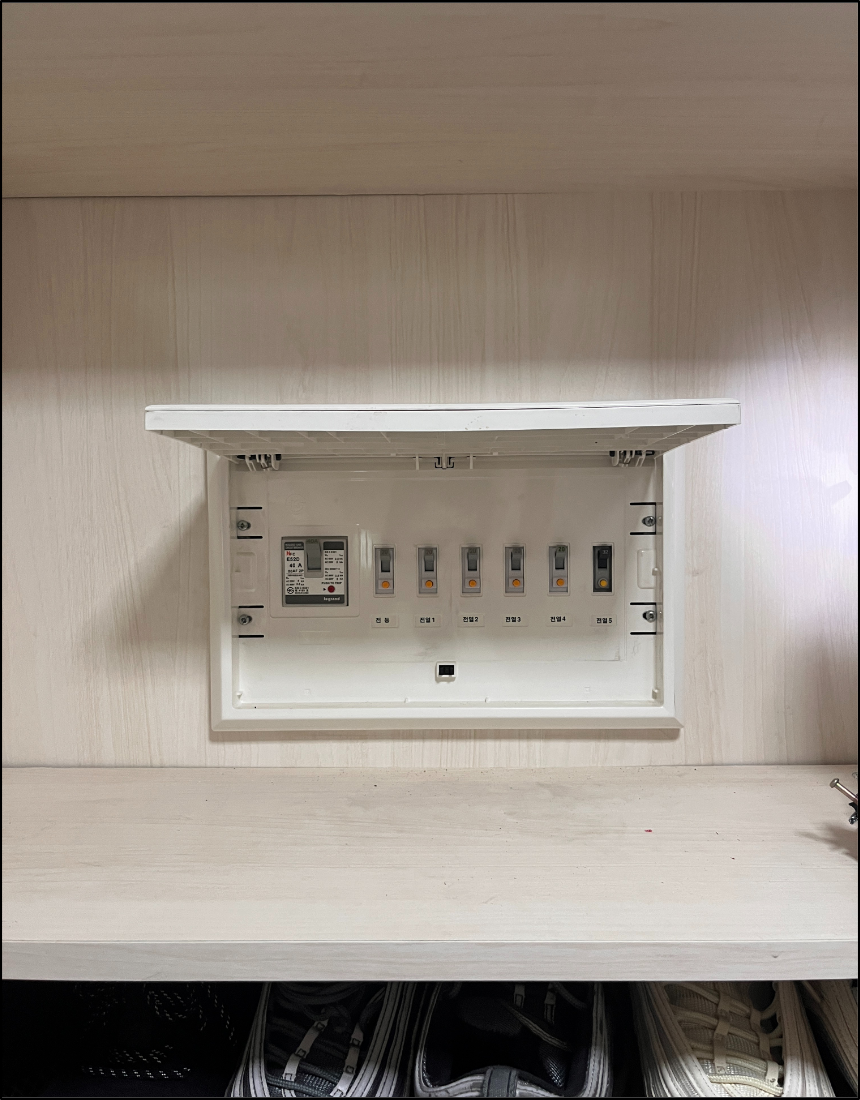

최종 검수 완료 후 세대 분전반을 원상 복구했습니다.
본 현장은 에어컨 고장으로 오인하기 쉬운 사례였으나, 실제 원인은 실외기 전원 공급 배선의 절연 파괴였습니다. 에어컨 차단기가 반복적으로 떨어지는 경우 기기 점검과 전기 선로 점검을 구분하여 진행해야 하며, 전기 배선 누전이 확인된 경우에는 정식 전기공사업 면허 등록 업체를 통해 선로를 복구해야 합니다.
7. 무면허 불법 시공의 위험성
누전 수리는 단순히 전선을 이어 붙이는 작업이 아닙니다. 분전반 회로 확인, 절연저항 측정, 실외기 전원부 분리, 누전 구간 특정, 신규 전선 포설, 접지 확인, 최종 전압 검증이 필요한 전기공사입니다.
무면허 업체가 누전 원인을 정확히 판정하지 못한 상태에서 차단기만 교체하거나, 기존 전선을 임의로 연결하거나, 접지선을 생략하거나, 누전 차단기를 우회하는 방식으로 작업할 경우 감전 및 화재 위험이 높아질 수 있습니다.
전기공사업법상 전기공사는 원칙적으로 전기공사업 등록을 한 공사업자가 수행해야 합니다. 따라서 소비자는 전기공사 의뢰 전 사업자등록 여부뿐 아니라 전기공사업 등록 여부를 반드시 확인해야 합니다.
8. 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템에 접속합니다.
- 전기공사업체조회 또는 등록업체 조회 메뉴를 선택합니다.
- 상호명, 대표자명, 등록번호, 지역 정보 등을 입력합니다.
- 조회 결과에서 전기공사업 등록 여부, 등록번호, 소재지 정보를 확인합니다.
전기공사 업체를 선택할 때는 견적 금액만 비교해서는 안 됩니다. 전기공사업 면허 등록 여부, 공사 범위 설명, 절연저항 측정 가능 여부, 사후 책임 범위, 보험 가입 여부 등을 함께 확인해야 합니다.
9. 무면허 불법 전기공사 신고 방법
무등록 업체가 전기공사를 수급하거나 시공한 정황이 있는 경우, 견적서, 계약서, 문자 대화, 명함, 입금 내역, 현장 사진 등 관련 자료를 확보해야 합니다. 이후 현장 소재지 관할 시청 에너지 정책과 부서에 신고할 수 있습니다.
누전, 감전, 전선 발열, 타는 냄새, 차단기 반복 트립 등 위험 징후가 있는 경우에는 전기 사용을 즉시 중지하고, 건물 관리주체 또는 정식 등록 전기공사업체에 안전 점검을 요청해야 합니다.
10. 바른전기 시공 결론
서울 은평구 진관동 힐데스하임 아파트 세대의 에어컨 누전 수리 현장은 에어컨 기기 고장이 아니라 세대 분전반에서 외부 실외기 전원부로 연결되는 전기 배선의 절연 파괴가 원인이었던 사례입니다.
바른전기는 세대 분전반 진단, 절연저항 측정, 실외기 전원부 분리 검증, 기존 누전 전선 철거, 신규 전선 교체, 실외기 전원부 마감, 최종 절연저항 및 전압 확인까지 단계별로 진행했습니다.
최종 검수 결과 절연저항 수치가 정상으로 회복되었으며, 에어컨 누전 차단기 정상 투입, 정상 전압 출력, 에어컨 실내기 정상 가동을 확인한 뒤 현장을 철수했습니다. 바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 누전 수리, 에어컨 전용 회로 점검, 실외기 전원 배선 교체, 분전반 진단 및 전기 안전 점검을 규격에 따라 수행하고 있습니다.
