본 시공 사례는 인천광역시 서구 가정동 소재 시티프라디움 아파트 세대에서 발생한 주방 전열 회로 누전 문제를 진단하고, 누전이 확인된 다중 선로 구간의 전선을 철거한 뒤 신규 규격 전선으로 교체하여 전기 공급을 정상 복구한 현장입니다.
해당 세대는 주방 누전 차단기가 내려간 뒤 다시 올라가지 않는 상태였으며, 이로 인해 주방 콘센트 사용이 제한되어 세대 사용자는 임시로 다른 회로에서 멀티탭을 연결하여 냉장고만 최소한으로 사용하고 있었습니다. 바른전기는 국가 정식 면허 등록 전기공사업체로서, 단순 차단기 교체가 아닌 절연저항 측정, 콘센트별 선로 분리, 배선 구간 추적을 통해 누전 원인을 확인한 뒤 전기공사업법에 따른 적법한 전기공사 절차로 작업을 진행하였습니다.
1. 현장 개요
| 현장 위치 | 인천광역시 서구 가정동 시티프라디움 아파트 세대 |
|---|---|
| 공사 유형 | 주방 전열 회로 누전 진단 및 다중 선로 전선 교체 공사 |
| 고장 증상 | 주방 누전 차단기 트립 및 재투입 불가 |
| 임시 사용 상태 | 다른 회로에서 멀티탭을 연결하여 냉장고만 임시 사용 |
| 누전 발생 구간 | 주방 싱크대 하부, 인덕션 방향, 정수기 콘센트 인근, 밥솥 콘센트 등 총 4개 선로 구간 |
| 주요 조치 | 절연저항 측정, 기기 누전 여부 확인, 콘센트 탈거, 누전 선로 추적, 손상 전선 철거, 신규 규격 전선 교체, 전압 출력 확인 |
2. 사용 장비 및 진단 데이터
현장 도착 후 세대 분전반 위치를 확인하고, 주방 회로로 추정되는 누전 차단기의 상태를 점검하였습니다. 차단기는 트립된 상태였으며, 재투입 시 정상적으로 유지되지 않는 상태였습니다. 이에 따라 차단기 자체 불량인지, 연결된 내선 회로에서 누전이 발생한 것인지 구분하기 위해 절연저항 측정기를 사용하여 기초 진단을 진행하였습니다.

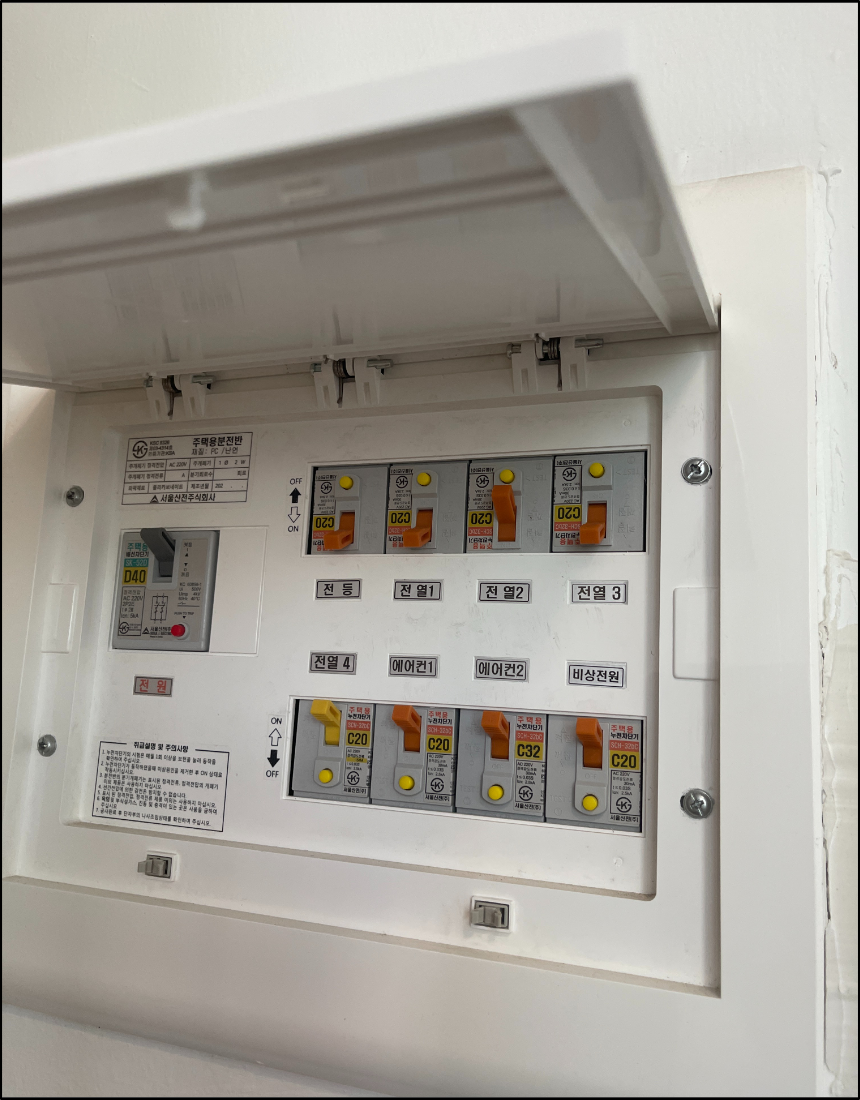

세대 분전반에서 주방 회로 차단기 상태를 확인하고 누전 진단을 시작하였습니다.

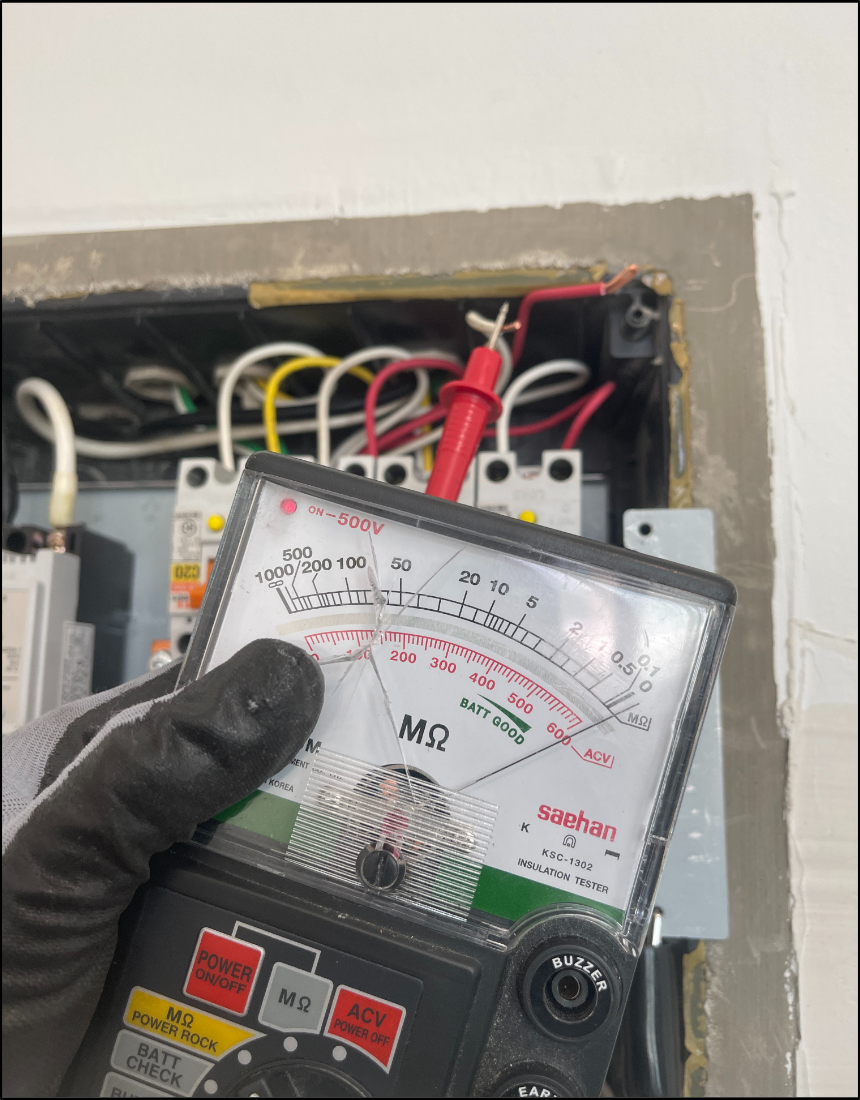

절연저항계를 사용하여 차단기 자체 불량 여부와 내선 회로 누전 여부를 구분하였습니다.
| 사용 장비 | 절연저항계, 전압 측정기, 선로 추적용 공구, 콘센트 탈거 및 결선 공구 |
|---|---|
| 1차 점검 대상 | 세대 분전반 내 주방 누전 차단기 및 해당 전열 회로 |
| 기기 누전 검사 | 싱크대 하부 콘센트에 연결된 주방 기기 및 주요 부하 분리 후 이상 여부 확인 |
| 배선 진단 결과 | 주방 콘센트 간 연결된 총 4개 선로 구간에서 절연저항 저하 및 누전 의심 상태 확인 |
| 최종 확인 | 누전 전선 교체 후 차단기 재트립 없이 정상 전압 출력 확인 |

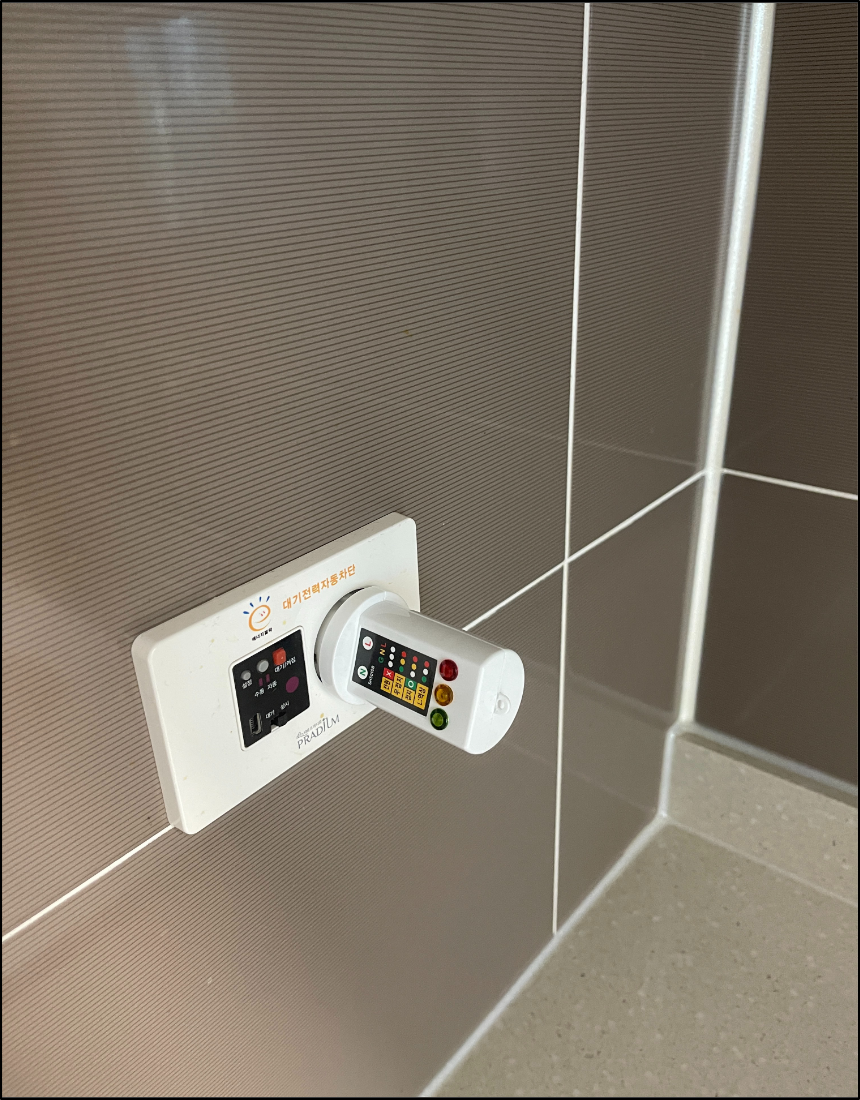

주방 콘센트 위치를 확인하고 연결 부하와 배선 상태를 순차적으로 점검하였습니다.
주방으로 이동한 뒤 콘센트 위치를 순차적으로 확인하였습니다.

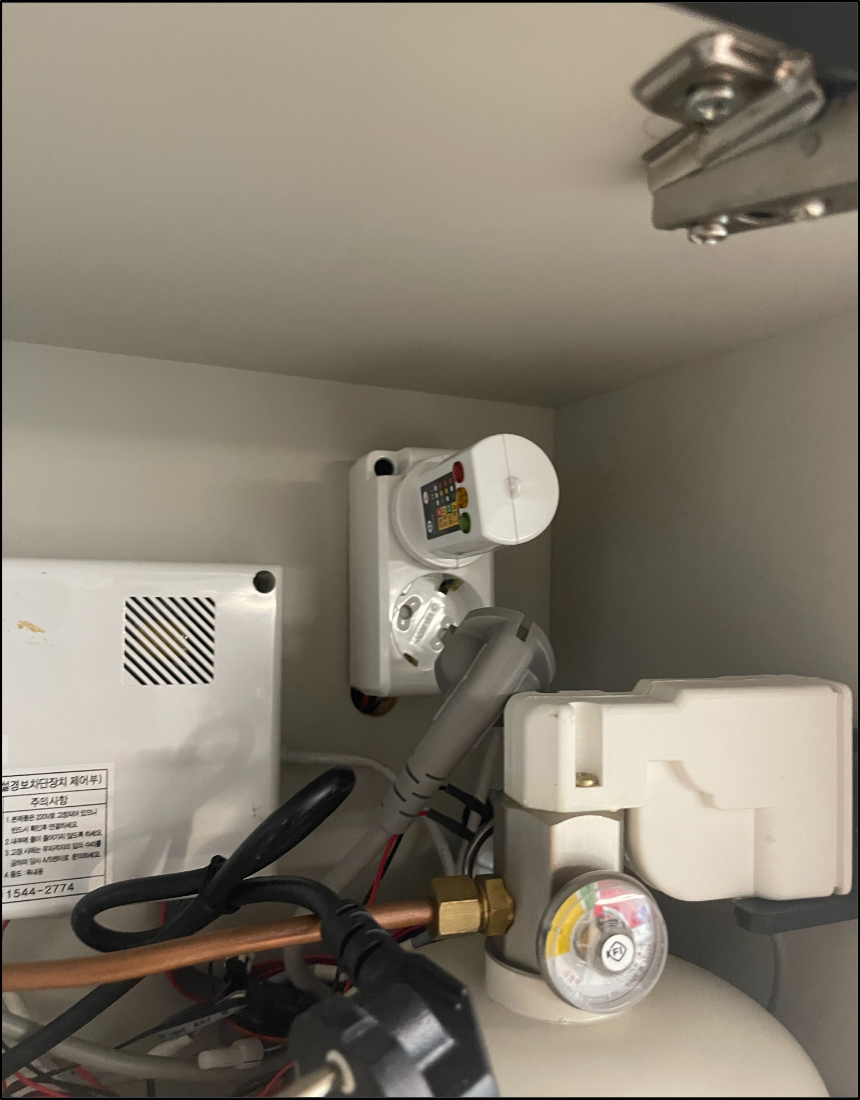

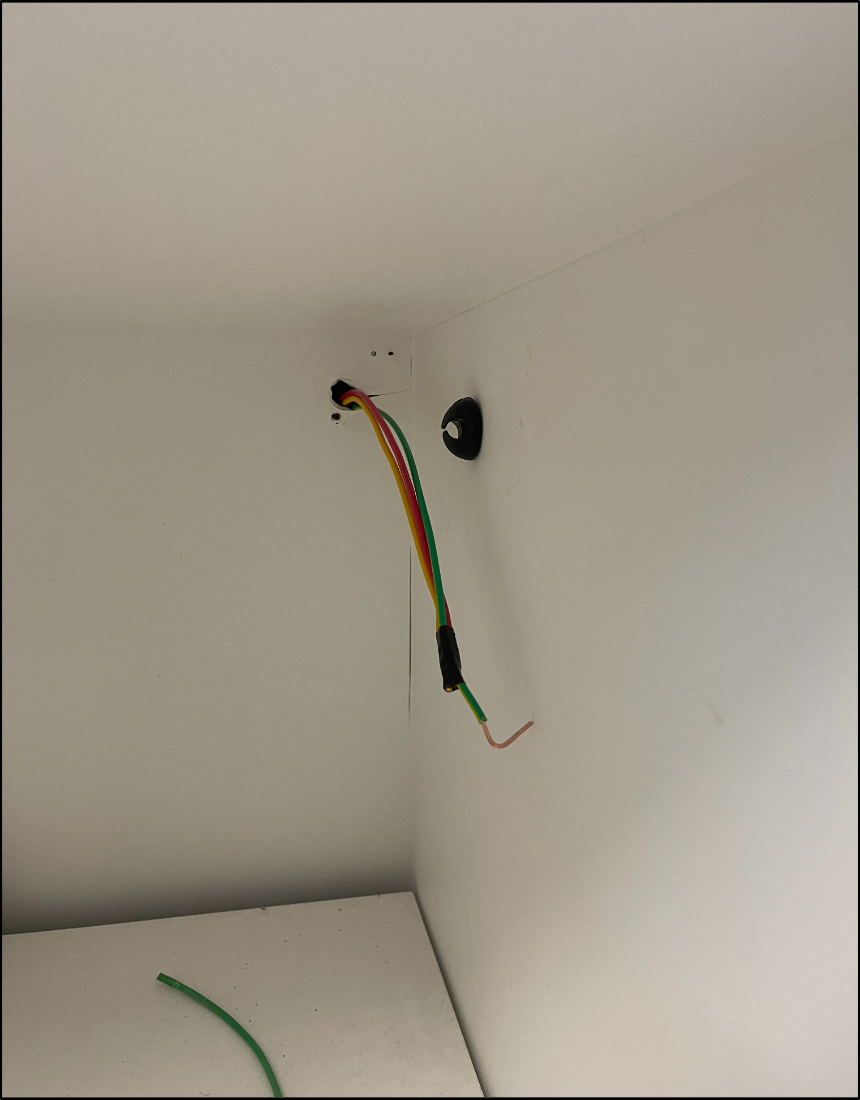

주방 하부 설비 주변 콘센트의 결선 상태와 선로 연결 상태를 확인하였습니다.

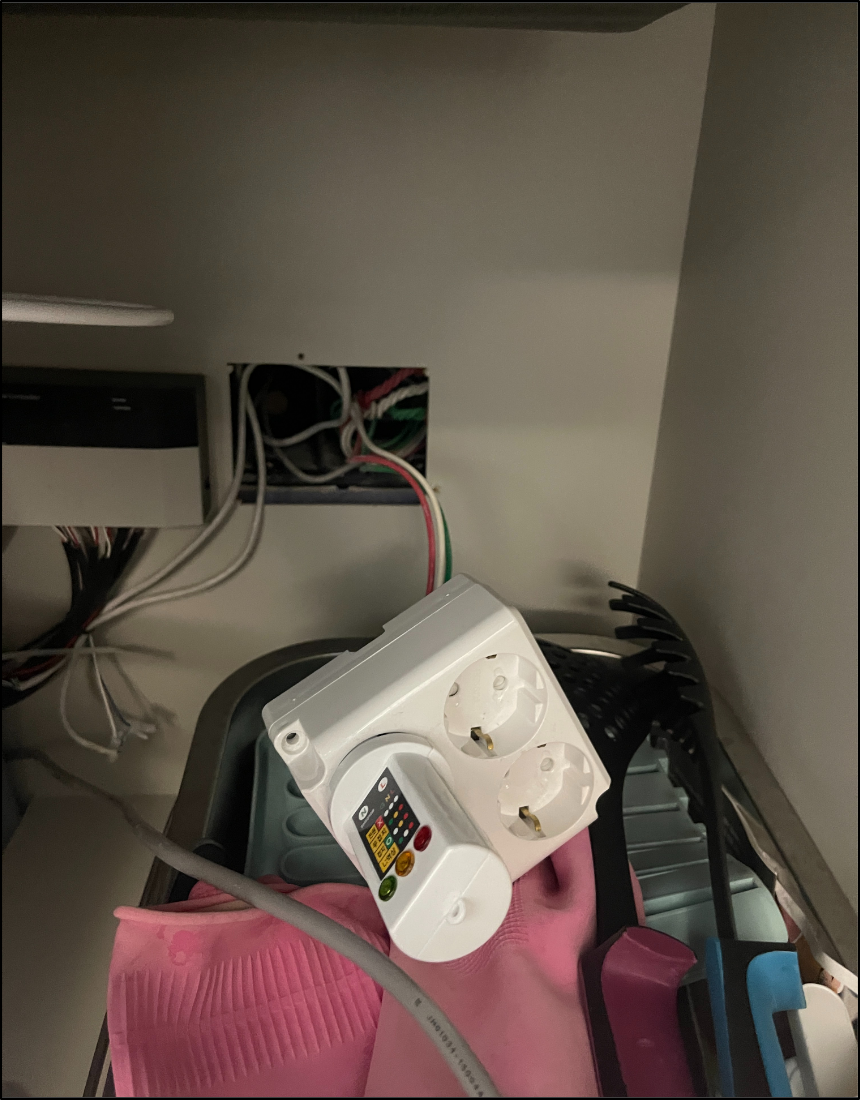

먼저 싱크대 하부장 내부에 설치된 콘센트를 확인하고, 해당 콘센트에 연결된 주방 기기의 누전 여부를 점검하였습니다. 기기 단독 이상은 확인되지 않았으며, 누전 원인이 가전제품 자체가 아닌 주방 전기 배선에 있을 가능성이 높은 것으로 판단되었습니다.

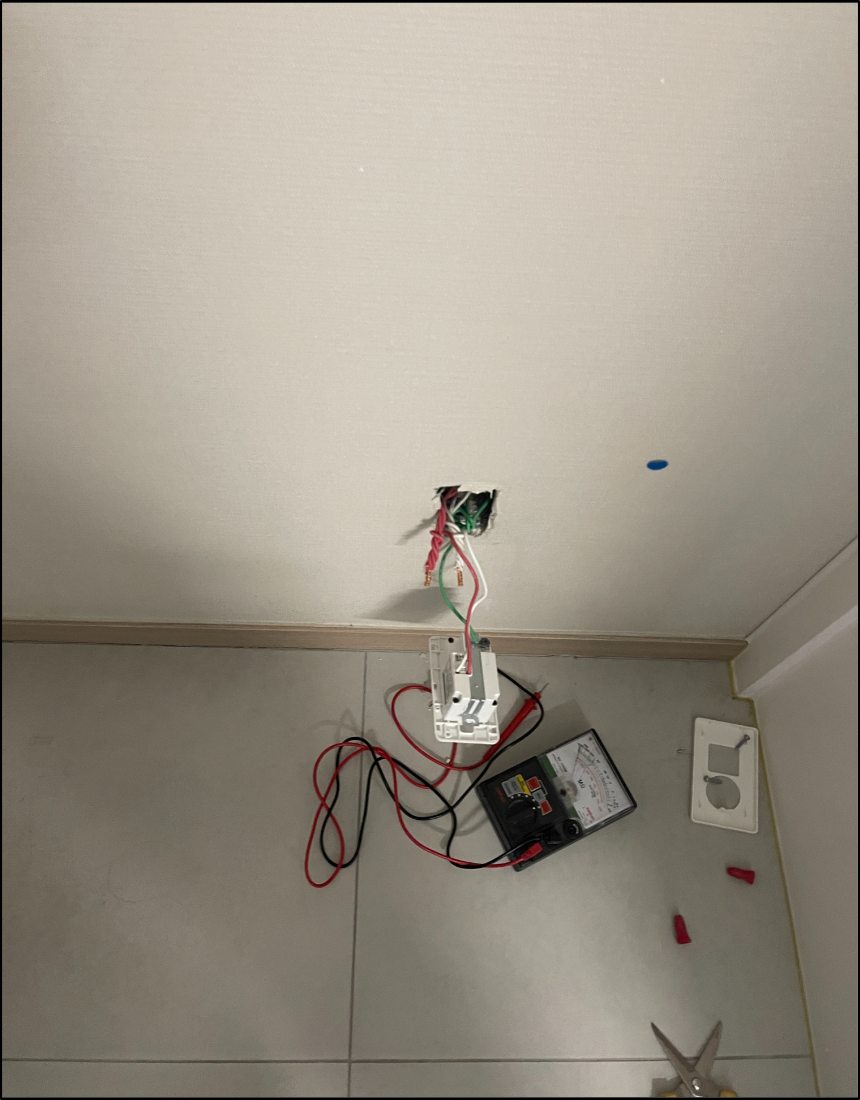

콘센트별 배선을 분리한 뒤 절연저항을 측정하여 누전 의심 구간을 선별하였습니다.

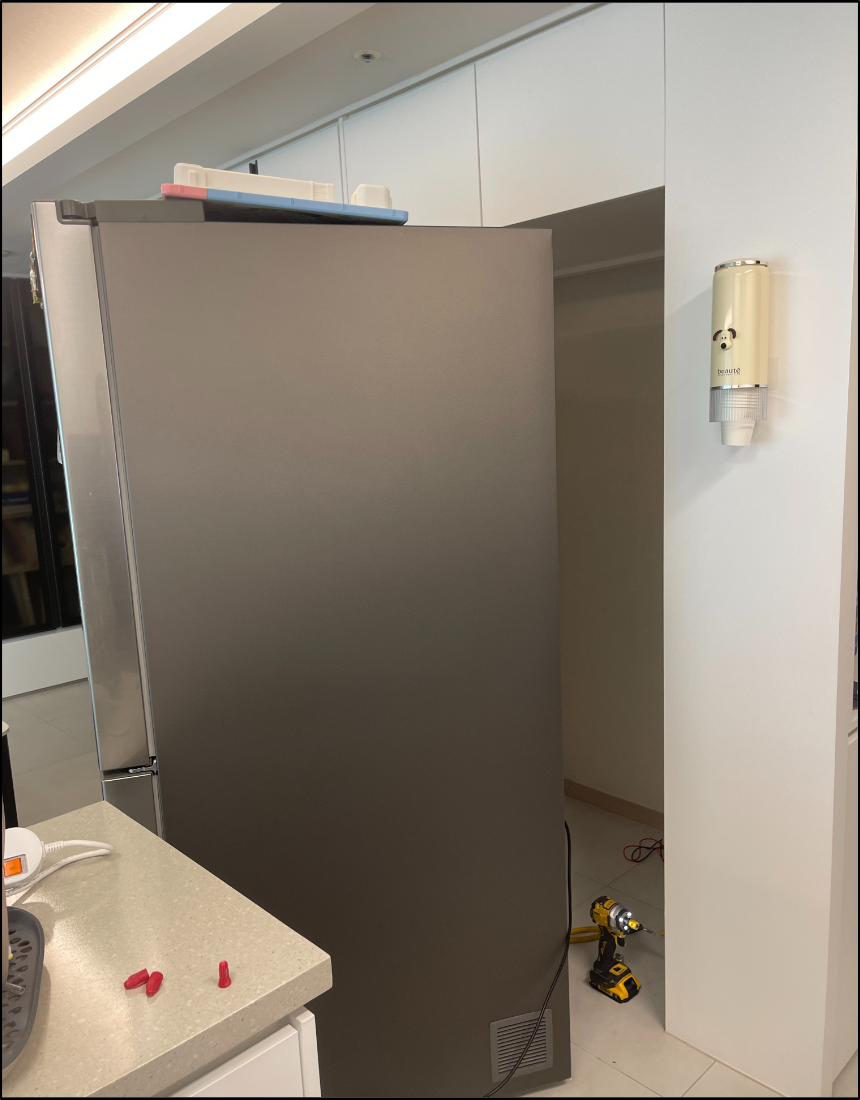

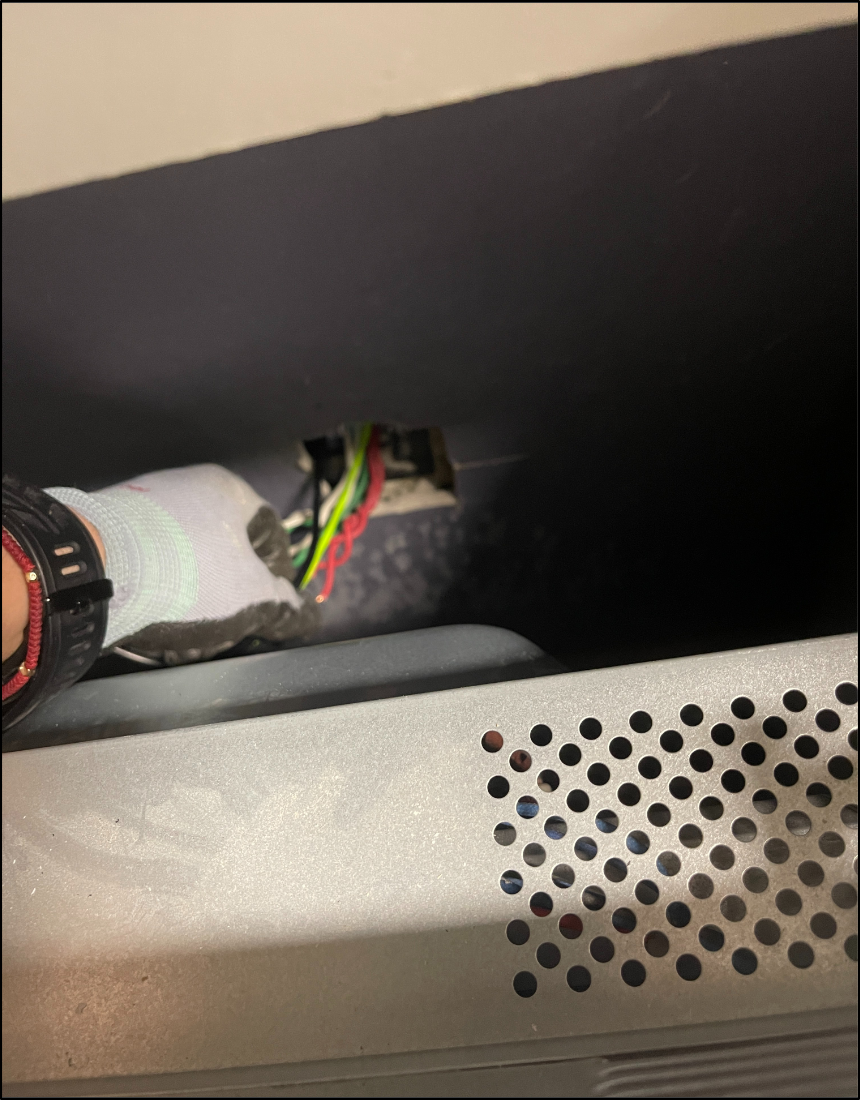

냉장고 후면에 위치한 콘센트와 배선 구간을 확인하기 위해 작업 공간을 확보하였습니다.
이후 주방 상부 콘센트, 냉장고 인근 콘센트, 싱크대 하부 콘센트, 밥솥 콘센트 등 주방에 분산된 콘센트를 하나씩 탈거하고 선로별 절연 상태를 확인하였습니다. 그 결과, 주방 라인 내 여러 구간에서 전선 절연 상태가 저하되어 있었으며, 그중 누전 차단기 트립의 직접 원인으로 판단되는 총 4개 선로 구간에서 누전이 확인되었습니다.

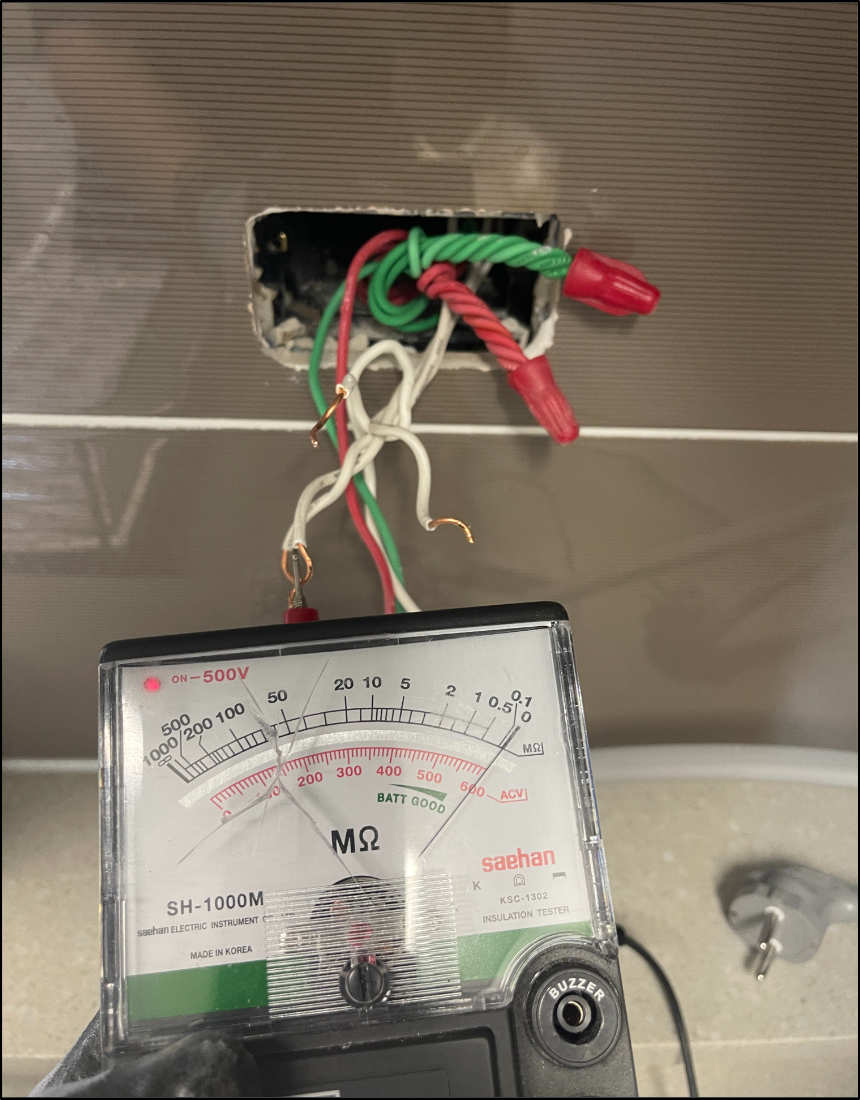

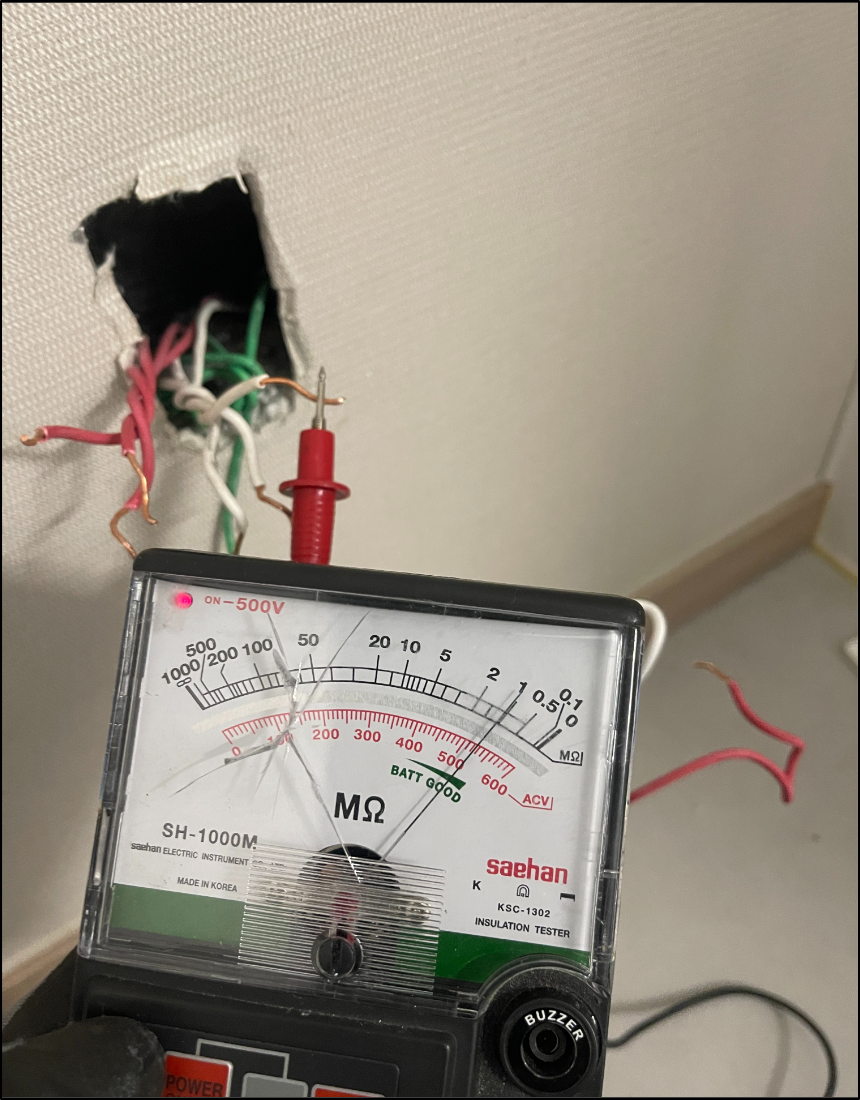

절연저항 측정을 통해 주방 하부 콘센트 선로의 누전 발생 여부를 진단하였습니다.
3. 누전 확인 구간
본 현장의 특징은 단일 콘센트 불량이 아니라, 주방 전열 회로 내 다수의 연결 구간에서 동시에 절연 상태가 저하되어 있었다는 점입니다. 특히 외벽과 맞닿은 주방 구조, 싱크대 하부장 내부의 제한된 환기 조건, 콘센트 배관 내부 수분 유입 가능성이 복합적으로 작용한 것으로 판단되었습니다.

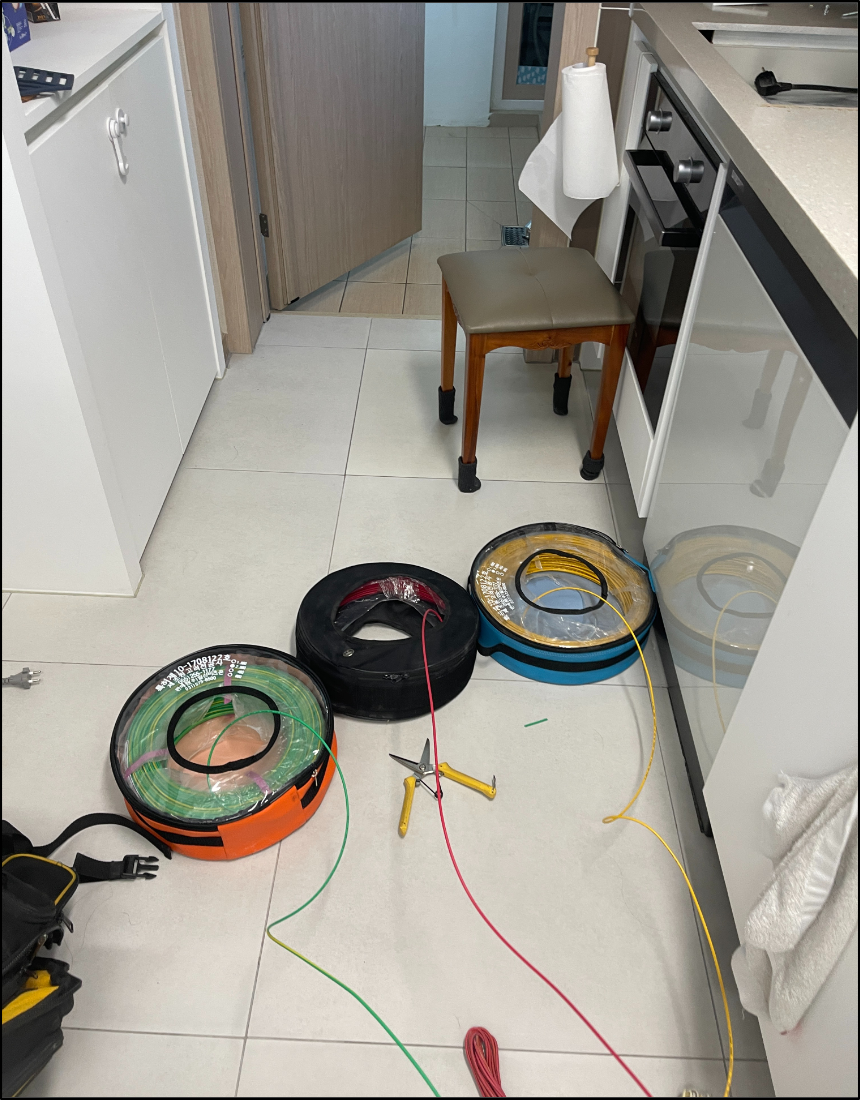

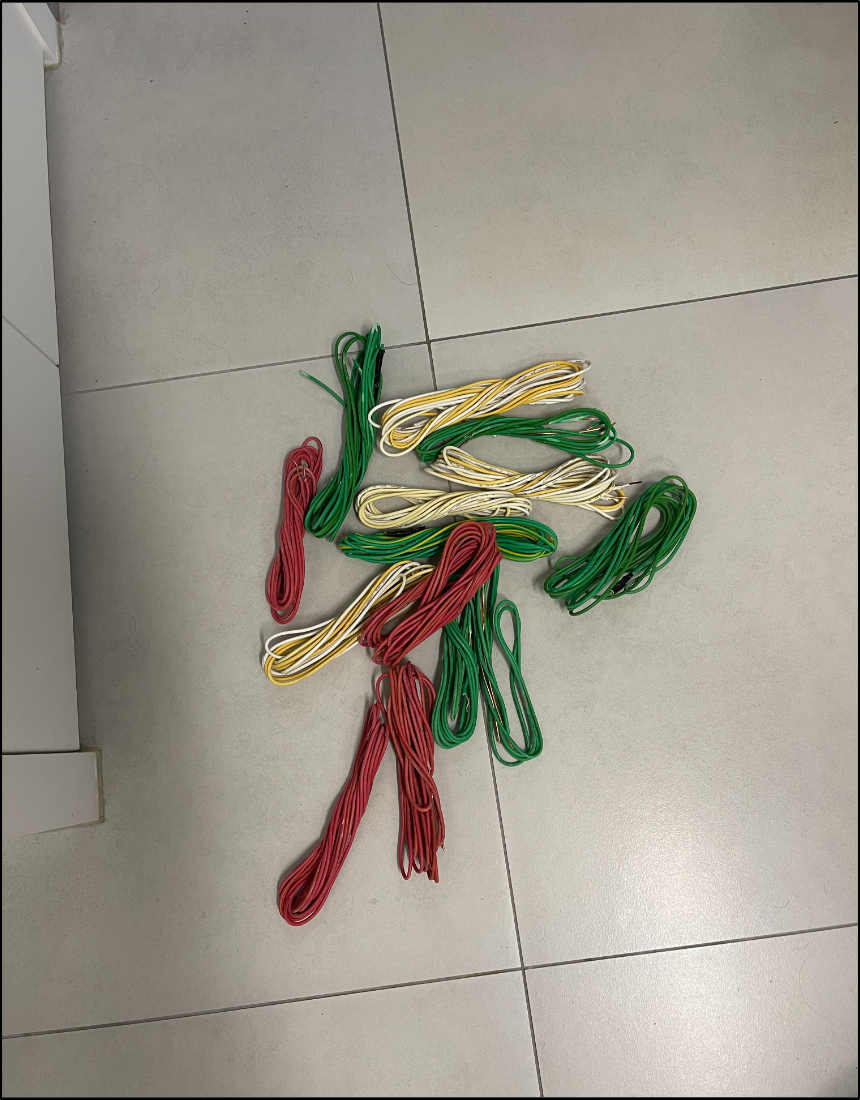

누전이 확인된 기존 전선을 철거하고 신규 규격 전선을 포설하기 위해 자재를 준비하였습니다.
| 구분 | 누전 확인 선로 | 진단 내용 |
|---|---|---|
| 1 | 싱크대 하부장 콘센트에서 인덕션 방향 선로 | 주방 하부 배관 구간의 절연저항 저하 확인 |

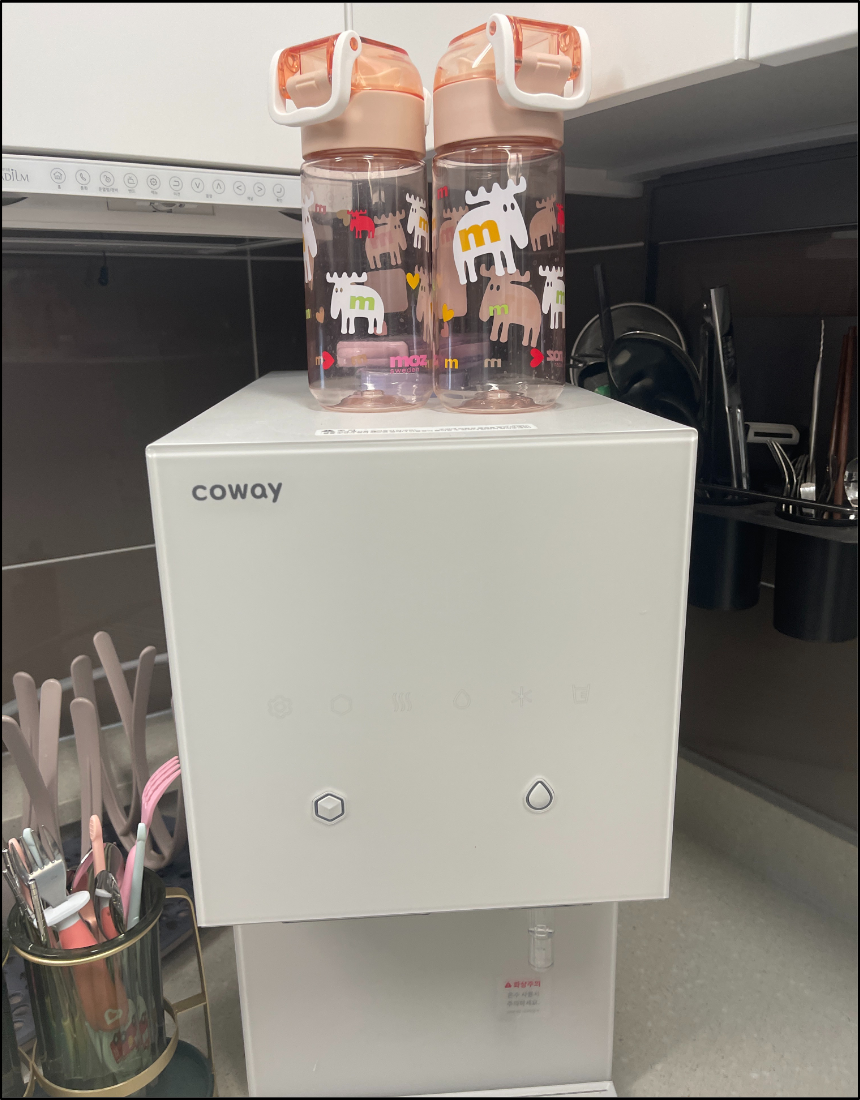

| 2 | 싱크대 상부 정수기 콘센트에서 인접 콘센트 방향 선로 | 상부 콘센트 간 연결 배선에서 누전 의심 상태 확인 |
| 3 | 인접 콘센트에서 다음 콘센트로 이어지는 선로 | 연속 분기 구간에서 추가 절연 성능 저하 확인 |
| 4 | 밥솥 콘센트 연결 선로 | 주방 생활가전 사용 구간의 전선 누전 확인 |
진단 과정에서 위 4개 구간 외에도 주방 전열 회로 전반의 전선 절연 상태가 양호하지 않은 것으로 확인되었습니다. 다만 현장에서는 즉시 차단기 트립을 유발하는 주요 누전 구간을 우선 분리하고, 해당 전선을 전면 철거한 뒤 신규 규격 전선으로 교체하는 방식으로 작업 범위를 확정하였습니다.

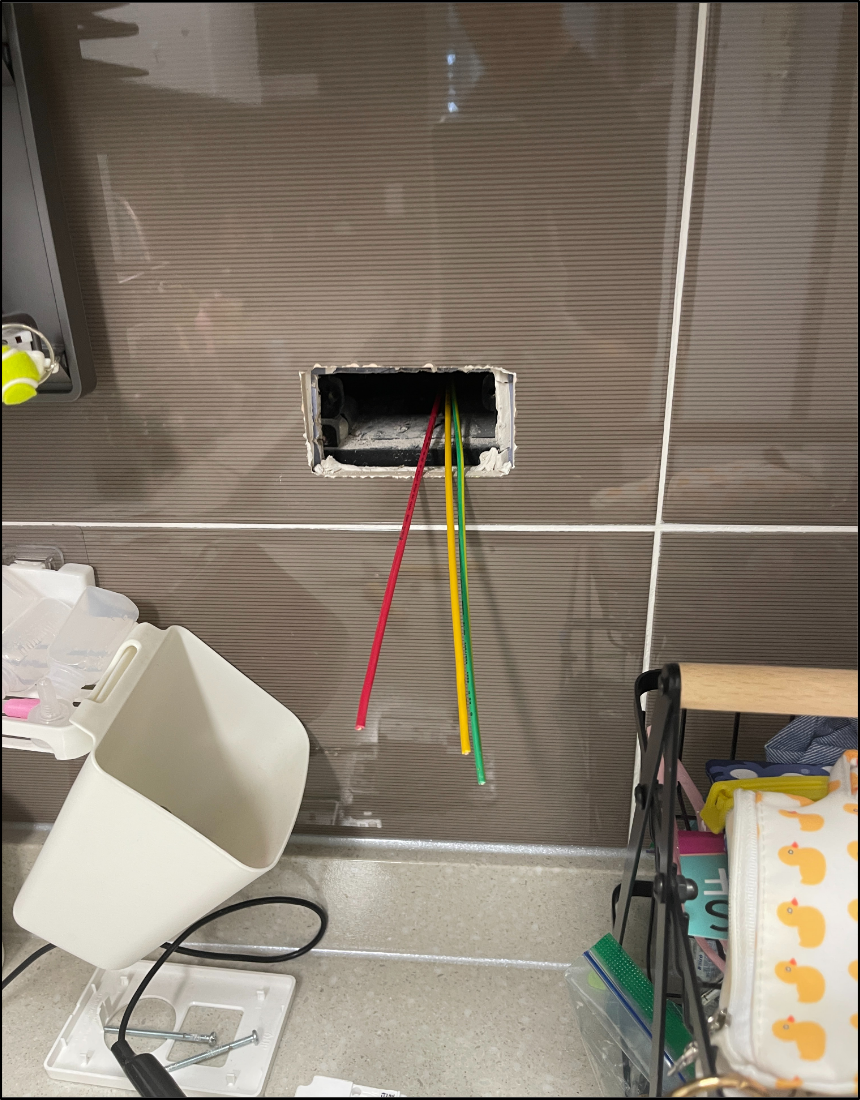

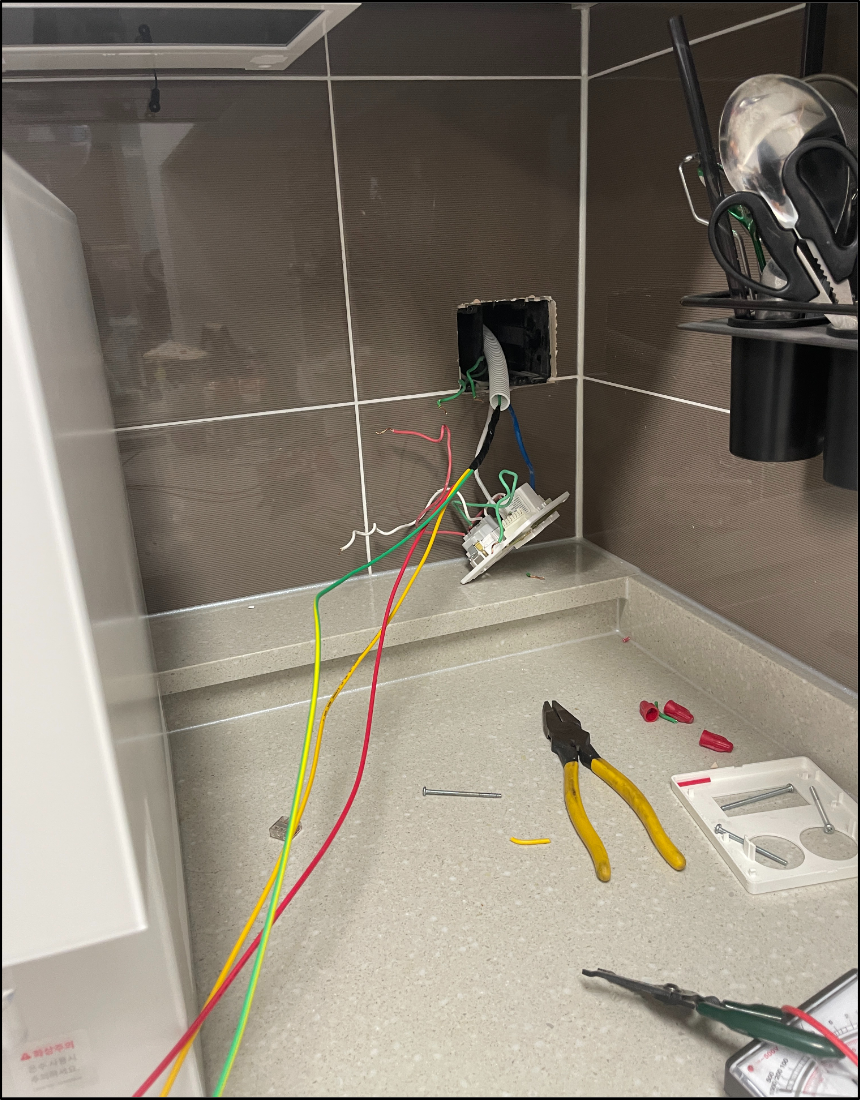

누전 구간 전선을 교체한 뒤 전원선, 중성선, 접지선을 구분하여 정리하였습니다.
4. 규격 준수 시공 내역
누전이 확인된 기존 전선은 재사용하지 않고 철거하였습니다. 전선의 절연 성능이 저하된 상태에서 단순히 말단 콘센트만 교체하거나 차단기만 교체할 경우, 누전 원인이 배관 내부에 그대로 남아 동일 증상이 재발할 수 있습니다. 따라서 본 현장에서는 누전이 확인된 4개 선로 구간을 분리한 뒤, 기존 배선 경로를 기준으로 신규 규격 전선을 재포설하였습니다.
작업 과정에서는 싱크대 하부장 내부 콘센트, 정수기 콘센트, 인덕션 방향 선로, 밥솥 콘센트 등 주방 전열 회로의 주요 사용 지점을 순차적으로 확인하였습니다. 각 콘센트는 탈거 후 결선 상태와 접지선 연결 상태를 확인하였으며, 전선 교체 후에는 전원선, 중성선, 접지선이 용도에 맞게 구분되도록 정리하였습니다.
주방 전열 회로는 냉장고, 정수기, 밥솥, 인덕션, 기타 생활가전 등 상시 부하와 순간 부하가 함께 연결될 수 있는 구간입니다. 따라서 누전 원인을 확인하지 않은 상태에서 다른 회로로 임의 우회하거나, 멀티탭으로 장기간 대체 사용하는 방식은 적절한 해결 방법이 아닙니다. 전기공사는 전기공사업법과 관련 기술기준에 따라 정식 등록 전기공사업체가 절연저항 기준치 충족 여부와 회로 안전성을 확인한 뒤 진행해야 합니다.
5. 다중 선로 누전 발생 원인 분석
이번 가정동 시티프라디움 아파트 세대의 주방은 외벽과 맞닿아 있는 구조였습니다. 이와 같은 구조에서는 실내외 온도 차로 인한 결로 현상의 영향을 받을 수 있으며, 장기간 반복된 결로는 콘센트 박스, 전선관, 배관 내부에 수분을 축적시킬 수 있습니다.
전선의 절연 피복은 습기, 오염, 노후, 반복 부하, 시공 환경의 영향을 받습니다. 특히 주방은 물 사용, 수증기, 싱크대 하부장 내부의 낮은 환기성, 가전제품 상시 사용이 함께 존재하는 공간이므로 절연 성능 저하가 발생하면 누전 차단기 트립, 콘센트 미작동, 전선 발열, 감전 위험으로 이어질 수 있습니다.
본 현장의 다중 선로 누전은 특정 콘센트 하나의 단순 파손이라기보다, 외벽 결로의 영향을 받은 주방 배관 내부 수분과 기존 전선의 절연 성능 저하가 복합적으로 작용한 사례로 판단됩니다. 결로는 건축 구조와 사용 환경에 따라 반복될 수 있는 자연적 현상이므로, 근본적인 전기적 대응은 수분 환경에 대한 저항성과 절연 성능이 확보된 규격 전선으로 교체하고, 콘센트 내부 결선 상태와 접지 상태를 함께 관리하는 것입니다.
6. 안전성 검증 결과
누전이 확인된 4개 선로 구간의 기존 전선을 철거하고 신규 전선을 포설한 뒤, 각 콘센트의 결선 상태를 재확인하였습니다. 이후 최종 절연저항 검사를 진행하여 주방 누전 차단기가 재트립되지 않을 수준으로 절연 상태가 회복되었는지 확인하였습니다.

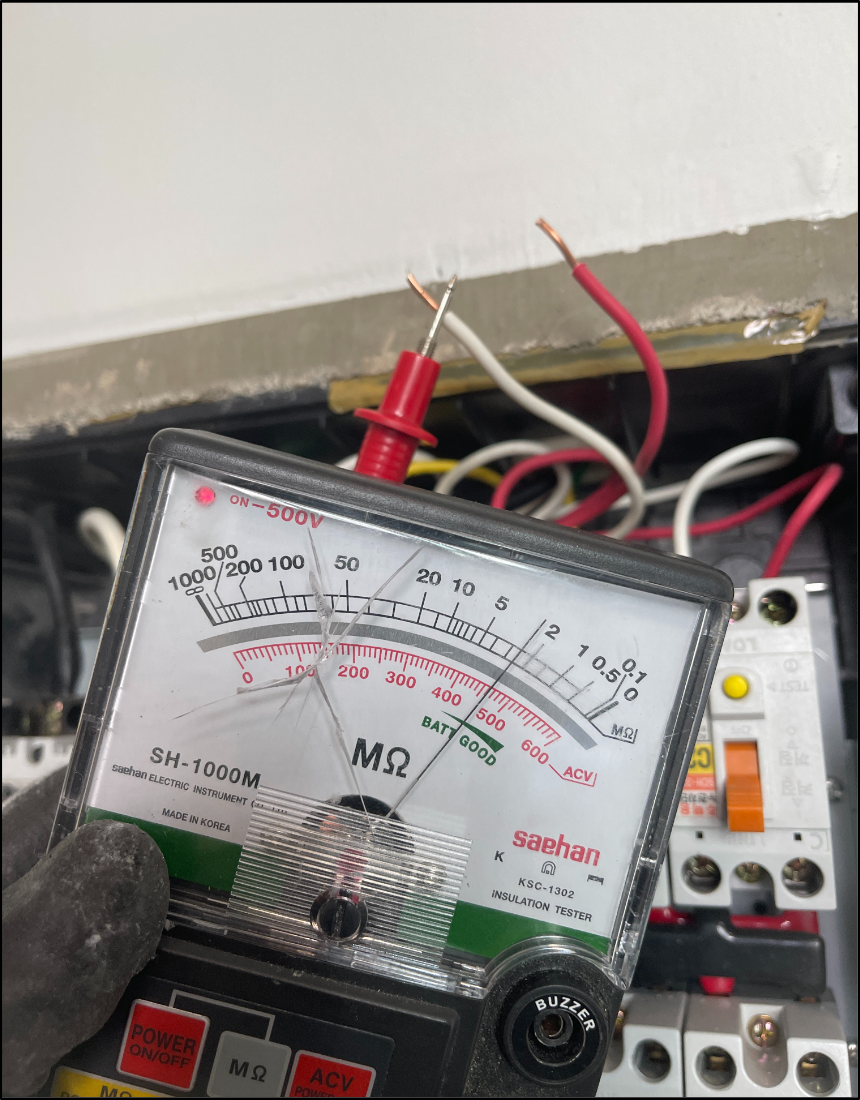

전선 교체 후 분전반에서 최종 절연저항을 측정하여 누전 개선 여부를 확인하였습니다.

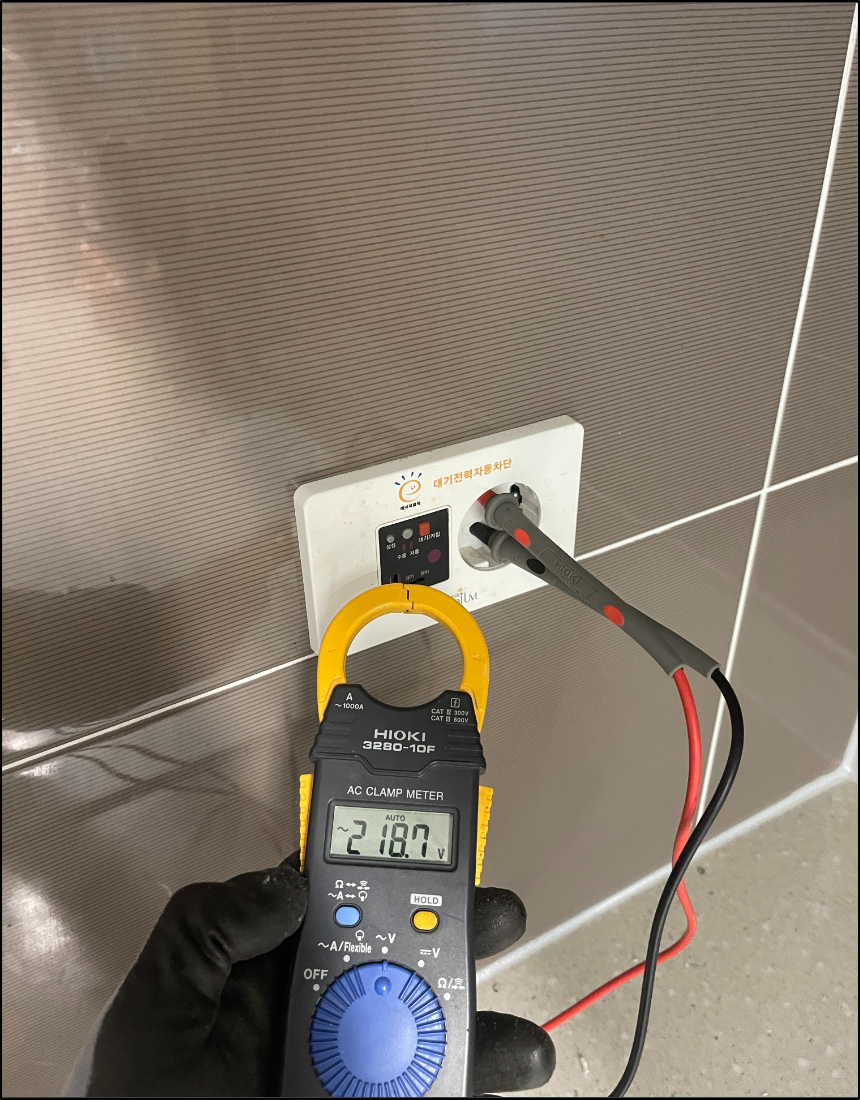

누전 전선 교체 후 콘센트 전압이 정상적으로 출력되는지 측정하였습니다.
검사 후 주방 누전 차단기 전원을 재투입하였으며, 차단기가 즉시 떨어지지 않고 정상 유지되는 것을 확인하였습니다. 또한 콘센트별 전압 출력을 확인하여 주방 주요 사용 지점에 전기가 정상 공급되는지 점검하였습니다. 최종적으로 주방 회로의 정상 전압 출력과 누전 차단기 정상 동작을 확인한 뒤 현장을 정리하고 철수하였습니다.

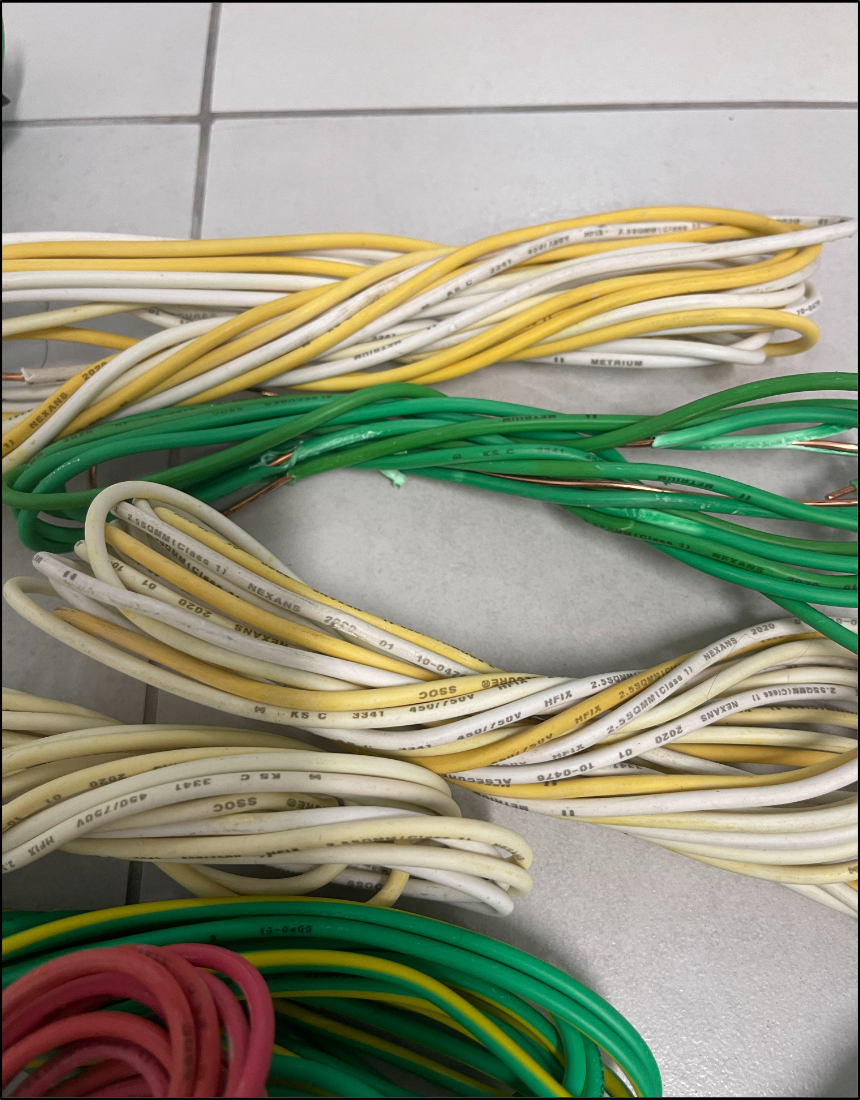

장기간 결로와 습기의 영향을 받은 기존 전선은 재사용하지 않고 철거하였습니다.
다만 주방 전열 회로 전반의 절연 상태가 완전히 우수한 상태는 아니었으므로, 세대 사용자에게 향후 결로, 습기, 노후 전선 상태에 따라 추가 누전이 발생할 수 있음을 설명하였습니다. 바른전기는 단순 복구에 그치지 않고, 현재 조치 범위와 향후 관리 필요 사항을 함께 안내하여 세대 전기 설비의 장기 안전성을 확보할 수 있도록 조치하였습니다.
7. 누전 수리에서 선로 분리 진단이 중요한 이유
누전 수리는 내려간 차단기를 다시 올리는 작업이 아닙니다. 누전 차단기가 반복적으로 트립되는 경우에는 차단기 자체 고장, 가전제품 누전, 콘센트 내부 결선 불량, 전선관 내부 수분, 전선 절연 파괴 등 다양한 원인을 구분해야 합니다.
특히 주방처럼 여러 콘센트와 가전제품이 연결된 전열 회로에서는 콘센트 하나만 보고 원인을 단정하기 어렵습니다. 본 현장 역시 기기 누전 검사에서는 이상이 확인되지 않았으나, 콘센트별 선로를 분리해 측정한 결과 총 4개 배선 구간에서 누전이 확인되었습니다.
누전 원인을 확인하지 않은 상태에서 차단기만 교체하거나, 임시 멀티탭 사용으로 문제를 회피할 경우 실제 손상된 전선은 그대로 남게 됩니다. 절연 저항 기준치에 미달하는 전선은 감전, 전기 화재, 설비 고장, 차단기 반복 트립의 원인이 될 수 있으므로 정확한 선로 추적과 규격 전선 교체가 필요합니다.
8. 무면허 불법 시공의 위험성
전기공사는 전기공사업법에 따라 국가 정식 면허 등록 전기공사업체가 수행해야 하는 전문 공사 영역입니다. 개인 자격증만 보유한 작업자, 인테리어 업체, 설비 업체가 전기공사업 등록 없이 배선 공사, 분전반 작업, 누전 수리, 차단기 교체, 전용 회로 증설 등을 진행하는 경우 법적 문제와 안전 문제가 동시에 발생할 수 있습니다.
무면허 불법 시공은 다음과 같은 위험을 초래할 수 있습니다.
- 누전 원인 미확인으로 인한 고장 재발
- 부적정 결선으로 인한 감전 및 전기 화재 위험
- 접지 불량 및 절연저항 기준치 미달
- 규격에 맞지 않는 전선 사용으로 인한 발열 위험
- 하자 발생 시 책임 소재 불명확
- 보험 처리 및 사후 보증 문제 발생 가능성
- 면허 대여 또는 무등록 시공으로 인한 행정상·법적 문제
전기공사는 눈에 보이는 콘센트 교체보다 보이지 않는 배선의 안전성이 더 중요합니다. 누전 수리, 분전반 점검, 차단기 교체, 전선 교체, 전용 회로 증설 등은 반드시 국가 정식 등록 전기공사업체를 통해 진행해야 합니다.
9. 전기공사 면허 등록 업체 조회 방법
전기공사업 등록 여부는 한국전기공사협회 또는 전기공사종합정보시스템 등 공식 조회 경로를 통해 확인할 수 있습니다. 공사 의뢰 전에는 사업자등록 여부만 확인하는 것이 아니라, 전기공사업 등록 여부를 별도로 확인하는 것이 중요합니다.
- 한국전기공사협회 또는 전기공사종합정보시스템에 접속합니다.
- 전기공사업체 조회 또는 등록업체 조회 메뉴를 선택합니다.
- 업체 상호명, 사업자 정보 또는 전기공사업 등록번호를 입력합니다.
- 전기공사업 등록 여부, 등록번호, 업체 정보를 확인합니다.
- 견적서 또는 명함에 기재된 정보와 조회 결과가 일치하는지 확인합니다.
소비자는 견적 금액만을 기준으로 업체를 선택하기보다, 전기공사업 등록 여부, 작업 범위 설명, 절연저항 측정 여부, 시공 후 안전 확인 절차, 사후 보증 가능 여부를 함께 확인해야 합니다.
10. 무면허 불법 전기공사 신고 방법
전기공사업 등록 없이 전기공사를 시공하거나, 면허를 대여하여 시공하는 행위가 의심되는 경우에는 관할 지방자치단체의 전기공사업 담당 부서(에너지 정책과) 또는 관련 행정기관에 신고할 수 있습니다.
신고 시에는 사실관계 확인을 위해 다음 자료를 확보하는 것이 도움이 됩니다.
- 현장 시공 전후 사진
- 견적서, 계약서, 영수증
- 업체 명함, 차량 사진, 상호명 자료
- 문자, 통화 기록, 메신저 상담 내용
- 계좌 이체 내역 및 결제 자료
- 공사 범위와 작업 내용을 확인할 수 있는 자료
무면허 불법 시공은 단순한 가격 문제가 아니라 세대 전기 안전과 직결되는 문제입니다. 특히 누전 수리처럼 절연저항 측정, 선로 추적, 전선 교체, 차단기 동작 확인이 필요한 공사는 전문 장비와 법적 시공 자격을 갖춘 등록업체를 통해 진행해야 합니다.
11. 바른전기의 시공 기준
바른전기는 국가 정식 면허 등록 전기공사업체로서 누전 진단, 전선 교체, 분전반 점검, 차단기 교체, 전용 회로 증설 등 전기공사업 범위에 해당하는 작업을 전기공사업법과 현장 안전 기준에 따라 수행합니다.
본 현장은 인천 서구 가정동 시티프라디움 아파트 세대의 주방 누전 차단기 트립 원인을 단계적으로 진단하고, 기기 이상 여부를 배제한 뒤, 주방 전열 회로 내 총 4개 누전 선로 구간을 확인한 사례입니다. 바른전기는 누전이 확인된 기존 전선을 철거하고 신규 규격 전선으로 교체한 뒤, 절연 상태 회복과 정상 전압 출력을 확인하여 전기 설비의 안전성을 확보하였습니다.
누전 수리는 원인 진단이 선행되어야 하며, 임시 조치나 무자격 시공으로 해결할 수 있는 작업이 아닙니다. 바른전기는 정확한 절연저항 측정, 선로별 분리 진단, 규격 전선 시공, 최종 안전 검증을 기준으로 세대 전기 설비의 안정적인 사용 환경을 확보합니다.
