본 시공 사례는 서울특별시 금천구 가산동 우림빌라에서 발생한 메인 누전 차단기 반복 트립 문제를 진단하고, 노후화된 기존 차단기와 불필요한 구형 부속 설비를 철거한 뒤 현행 전기 설비 규격에 맞는 신규 차단기로 교체한 현장입니다.
해당 현장은 메인 누전 차단기가 수시로 떨어지는 문제가 발생하여 점검을 요청한 사례입니다. 바른전기는 국가 공인 정식 면허 등록 전기공사업체로서, 단순 차단기 재투입이나 임시 조치가 아닌 절연저항 측정, 기존 차단기 상태 확인, 분전반 내부 배선 점검, 노후 차단기 교체, 최종 동작 검수 순서로 전기공사업법에 따른 적법한 전기공사 절차를 진행하였습니다.
1. 현장 개요
| 현장 위치 | 서울특별시 금천구 가산동 우림빌라 |
|---|---|
| 공사 유형 | 주거용 분전반 노후 차단기 교체 및 누전 수리 점검 |
| 고장 증상 | 메인 누전 차단기 수시 트립 |
| 진단 결과 | 절연저항 수치는 양호하였으며, 기존 차단기 노후가 반복 트립의 주요 원인으로 판단됨 |
| 기존 설비 상태 | 약 30년 가까이 사용한 노후 차단기와 구형 전기 절감 설비가 설치된 상태 |
| 주요 조치 | 구형 마에스타 설비 철거, 기존 노후 차단기 철거, 신규 메인 배선용 차단기 및 분기 누전 차단기 설치, 동 부스 바 교체, 분전반 커버 교체 |
2. 사용 장비 및 진단 데이터
현장 도착 후 당사 책임 기술진은 기존 분전반과 상부에 설치된 구형 마에스타 설비, 메인 차단기, 분기 차단기, 내부 배선 상태를 확인하였습니다. 기존 분전반은 장기간 사용 흔적이 뚜렷하였으며, 차단기 외관과 접속부, 배선 정리 상태가 현행 전기 설비 관리 기준에 비추어 개선이 필요한 상태였습니다.

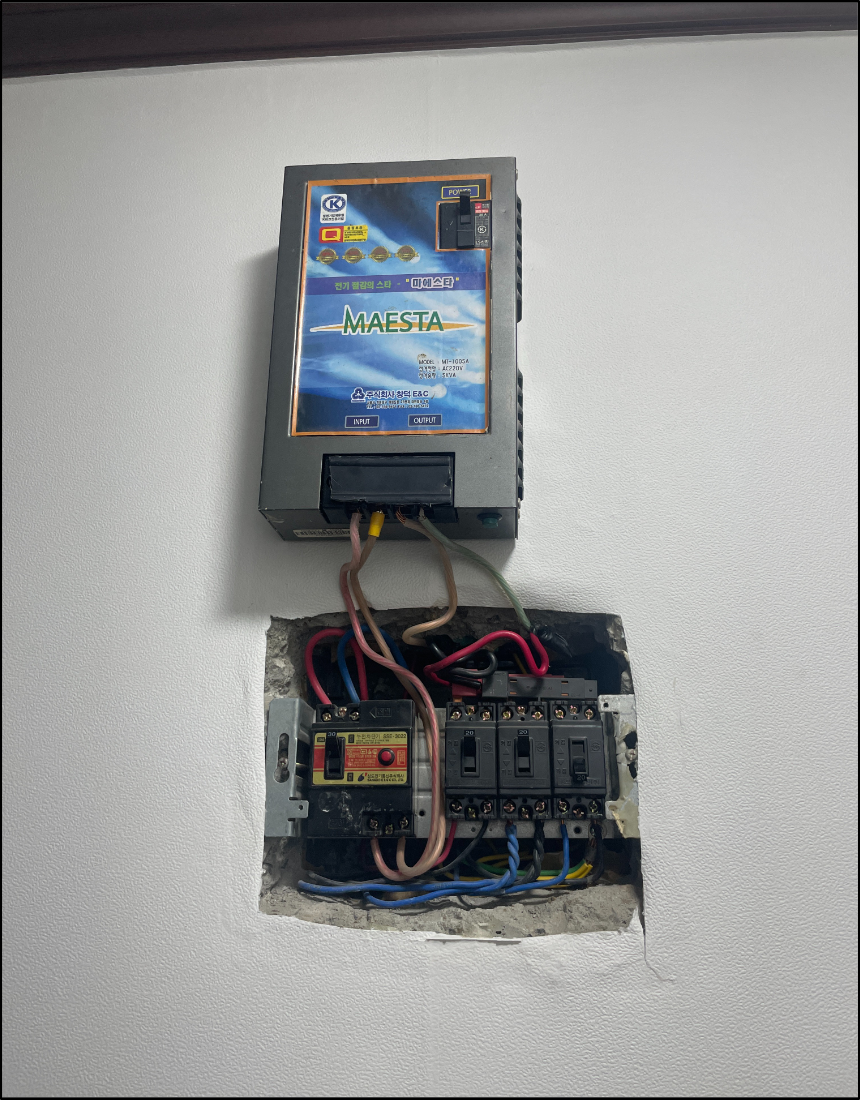

기존 분전반 상부에는 구형 마에스타 설비가 설치되어 있었으며, 내부 차단기와 배선 상태를 함께 확인하였습니다.
| 사용 장비 | 절연저항계, 전압 측정 장비, 차단기 탈거 공구, 배선 결선 공구, 분전반 정리 공구 |
|---|---|
| 1차 점검 대상 | 메인 누전 차단기, 분기 차단기, 분전반 내부 배선, 구형 부속 설비 |
| 절연저항 측정 결과 | 절연저항 수치는 양호한 상태로 확인됨 |
| 주요 원인 판단 | 배선 누전보다는 장기간 사용한 노후 차단기의 성능 저하가 반복 트립의 주요 원인으로 판단됨 |
| 교체 대상 | 메인 차단기, 분기 차단기, 동 부스 바, 분전반 커버 |
누전 차단기가 반복적으로 떨어지는 경우에는 실제 배선 누전, 가전기기 누전, 차단기 자체 노후, 차단기 정격 부적합, 접속부 열화 등 여러 원인을 구분해야 합니다. 본 현장에서는 메거 측정 결과 절연저항 수치가 양호하게 확인되었으므로, 즉각적인 선로 누전보다는 오래 사용한 기존 차단기의 노후와 내부 접점 성능 저하를 주요 원인으로 판단하였습니다.

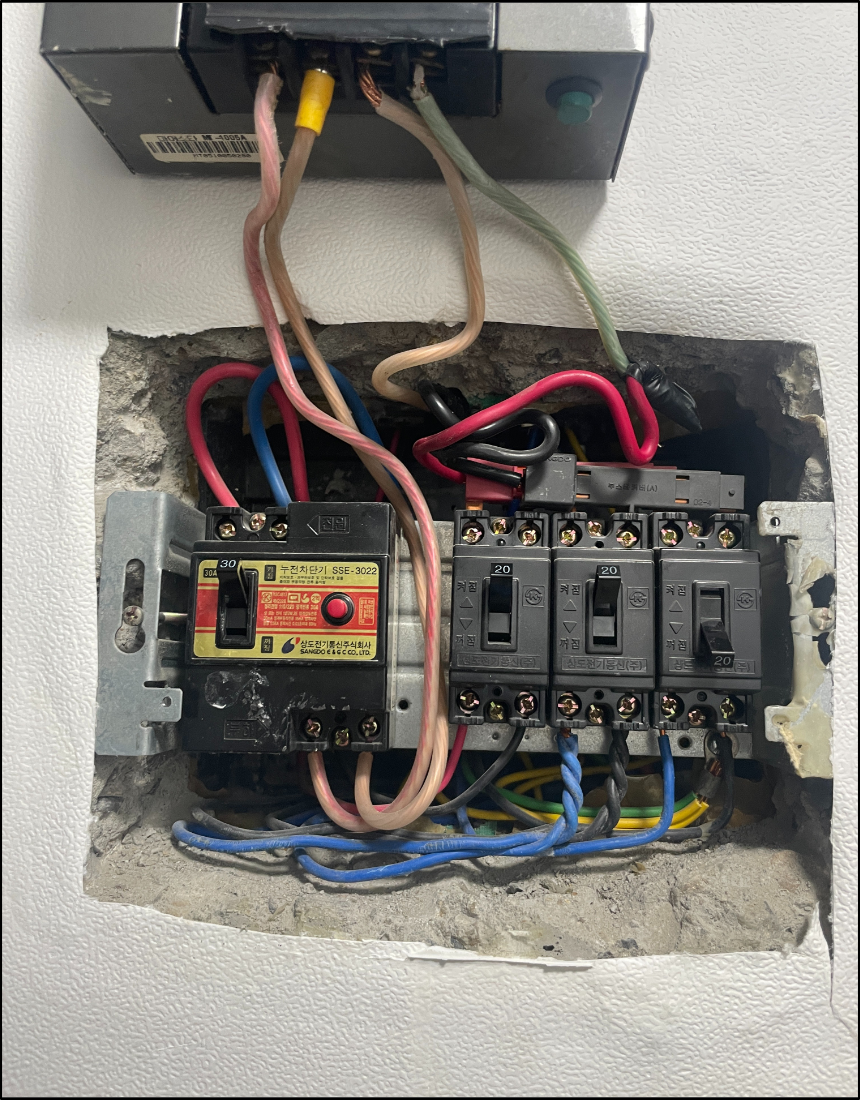

기존 분전반 내부에는 장기간 사용한 노후 차단기와 정리가 필요한 배선이 확인되었습니다.
특히 차단기는 장기간 사용하면서 내부 접점, 작동 스프링, 트립 기구, 단자 체결부가 열화될 수 있습니다. 이 경우 실제 누전이 없더라도 잦은 오동작, 접촉 불량, 발열, 차단 성능 저하가 발생할 수 있으므로 차단기 수명과 교체 주기에 대한 안내가 필요합니다.
3. 노후 차단기 교체 필요성 안내
기존 차단기는 약 30년 가까이 사용된 상태로 확인되었습니다. 차단기는 전기 사고 발생 시 회로를 차단하여 감전, 누전, 과부하, 전기 화재 위험을 줄이는 핵심 보호 장치입니다. 따라서 외관상 큰 파손이 없어 보이더라도, 장기간 사용한 차단기는 내부 부품의 열화 가능성을 고려해야 합니다.

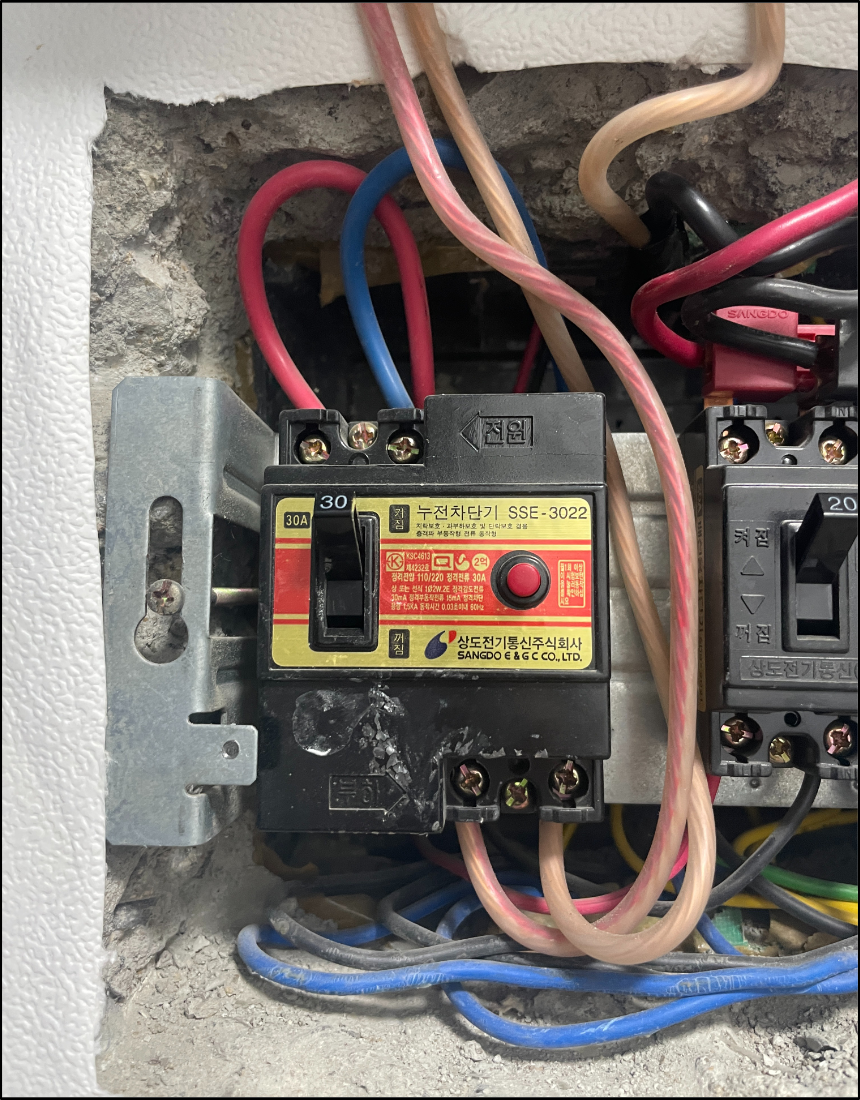

약 30년 가까이 사용된 기존 메인 누전 차단기는 반복 트립의 주요 원인으로 판단되었습니다.
당사 책임 기술진은 현장 사용자에게 차단기 수명, 반복 트립 원인, 노후 차단기를 계속 사용할 경우 발생할 수 있는 위험, 현행 전기 설비 규격에 맞는 차단기 교체 필요성을 안내하였습니다. 이후 기존 노후 차단기를 부분적으로만 교체하지 않고, 분전반 내 주요 차단기를 전체적으로 교체하는 방식으로 작업 범위를 확정하였습니다.

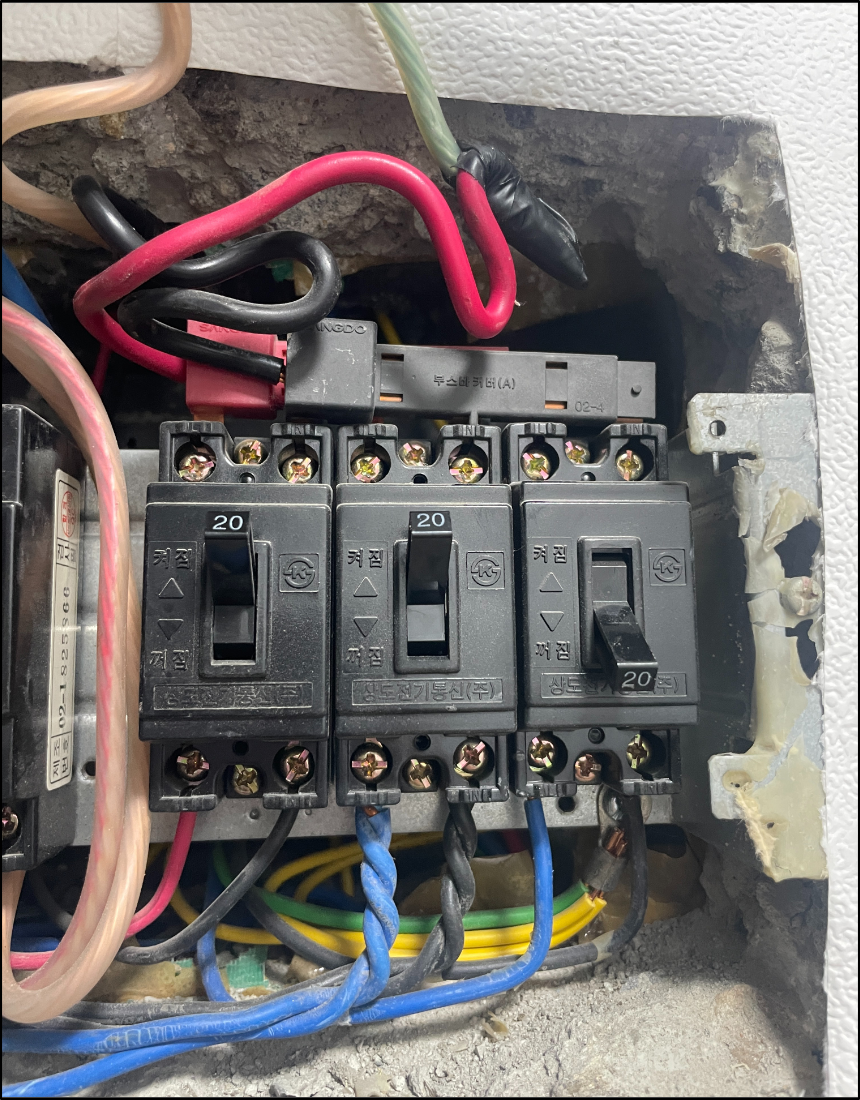

기존 분기 차단기는 장기간 사용으로 인해 현행 전기 설비 규격에 맞는 신규 차단기로 교체가 필요한 상태였습니다.
또한 분전반 상부에 설치되어 있던 구형 마에스타 설비는 현장 사용 상태와 미관, 설비 정리 측면에서 철거가 필요하다고 판단되었습니다. 해당 설비는 실사용상 전기 절감 효과가 미미한 것으로 안내하였으며, 분전반 주변의 불필요한 설비를 제거하여 배선 정리와 유지관리성을 개선하는 방향으로 작업을 진행하였습니다.
4. 규격 준수 시공 내역
작업 전 전원을 안전하게 차단한 뒤, 분전반 내부 기존 차단기와 상부 구형 설비의 연결 상태를 확인하였습니다. 이후 불필요한 마에스타 구형 설비를 철거하고, 기존 노후 차단기와 관련 부속 자재를 순차적으로 분리하였습니다.

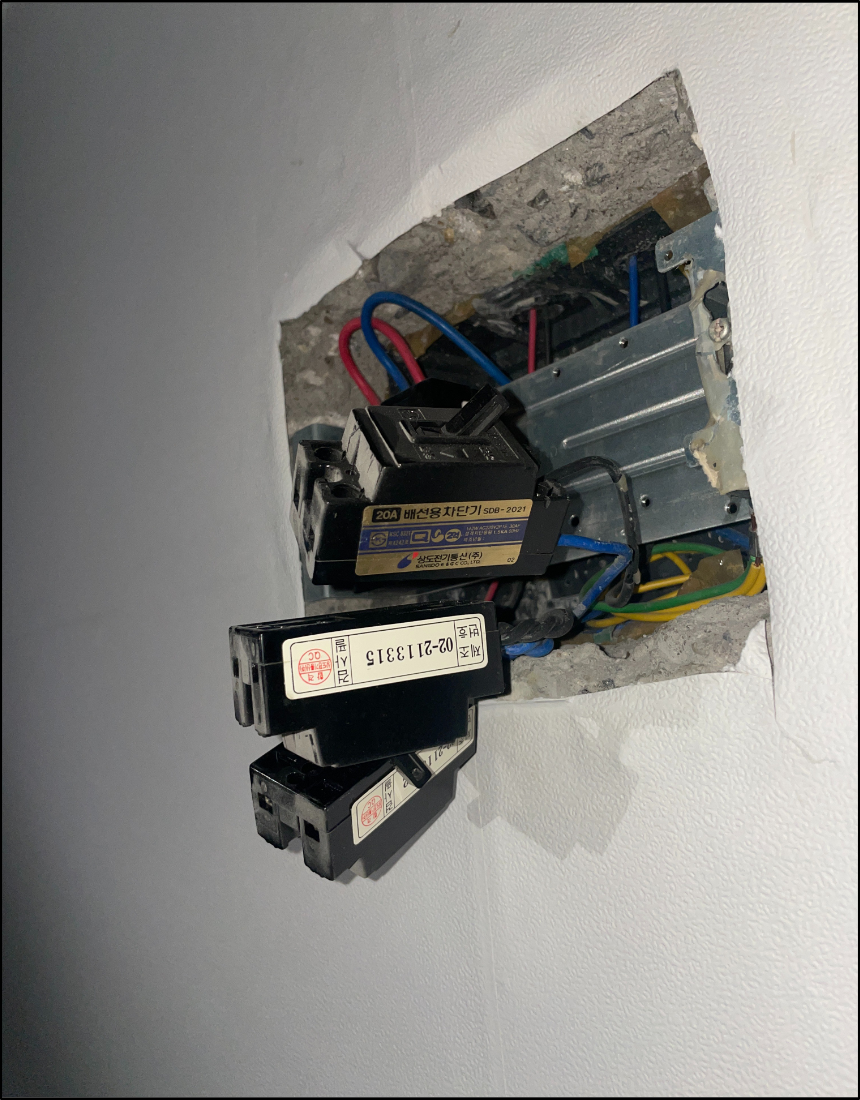

차단기 철거 과정에서 기존 배선의 연결 상태와 분전반 내부 공간을 점검하였습니다.
기존 분기 차단기는 장기간 사용으로 인해 교체가 필요한 상태였으며, 분전반 내부 배선도 정리가 필요한 구조였습니다. 바른전기는 기존 차단기를 철거한 뒤 현행 전기 설비 규정과 현장 회로 구성에 맞는 신규 차단기를 준비하였습니다. 메인 측에는 배선용 차단기를 적용하고, 분기 측에는 각 회로 보호 목적에 맞는 누전 차단기를 적용하였습니다.
메인 배선용 차단기와 분기 누전 차단기 등 현장 조건에 맞는 신규 차단기 자재를 준비하였습니다.

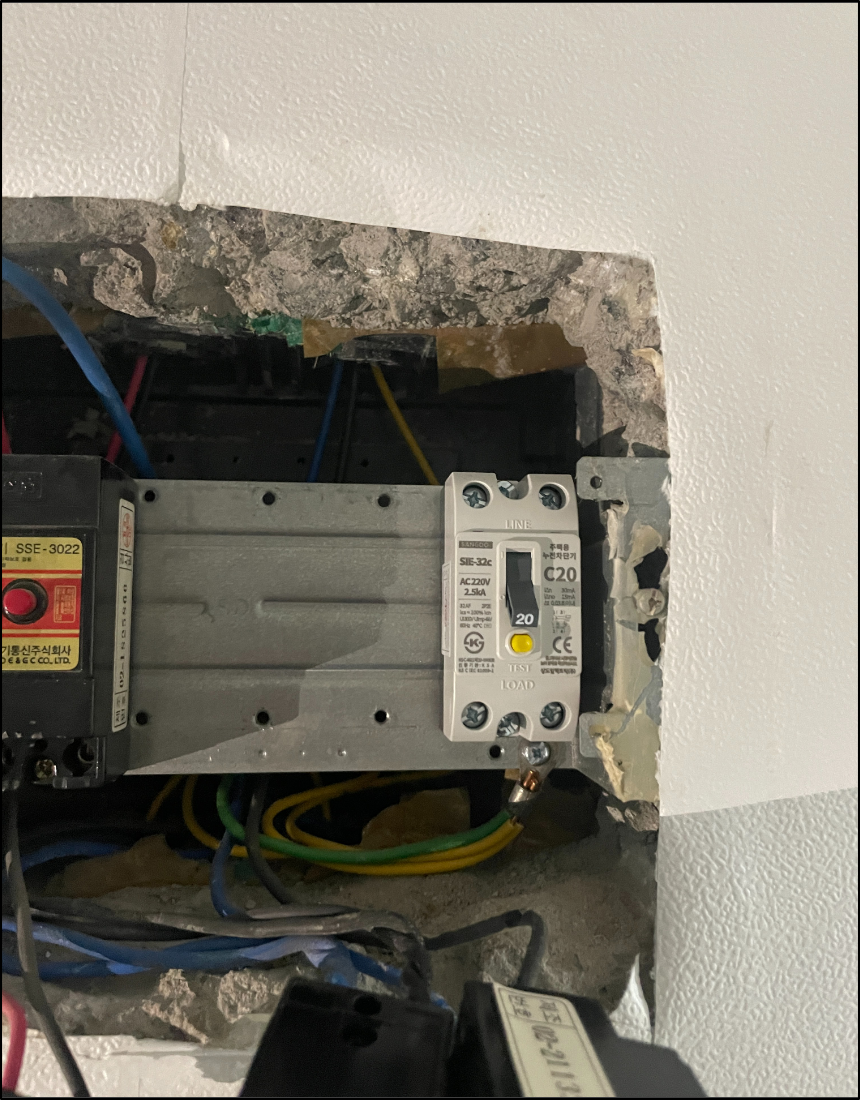

분기 회로 보호를 위해 신규 누전 차단기를 순차적으로 설치하였습니다.
신규 차단기 설치는 분기측 누전 차단기부터 순차적으로 진행하였습니다. 각 분기 회로의 전원선과 부하측 배선을 확인하면서 차단기 단자에 안정적으로 접속되도록 체결하였으며, 전선 피복이 과도하게 벗겨지거나 단자 외부로 노출되지 않도록 정리하였습니다.

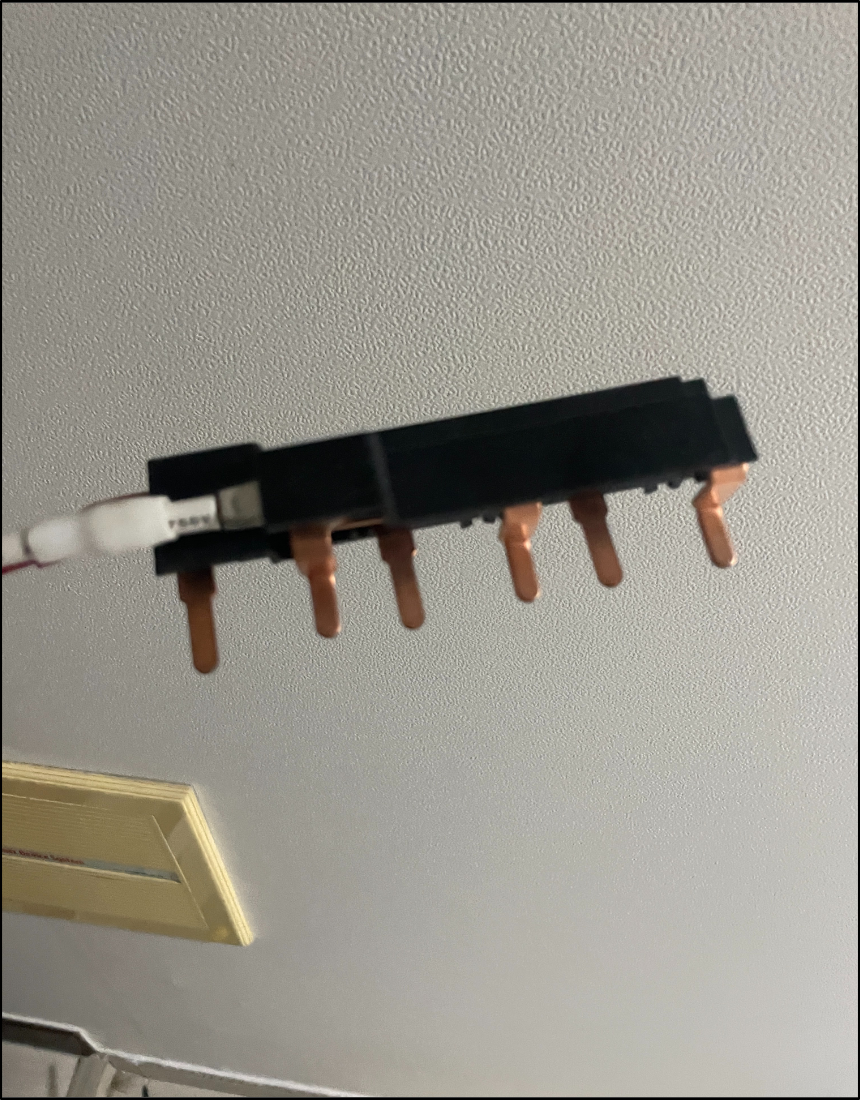

차단기 간 안정적인 전원 분배를 위해 신규 동 부스 바를 준비하였습니다.

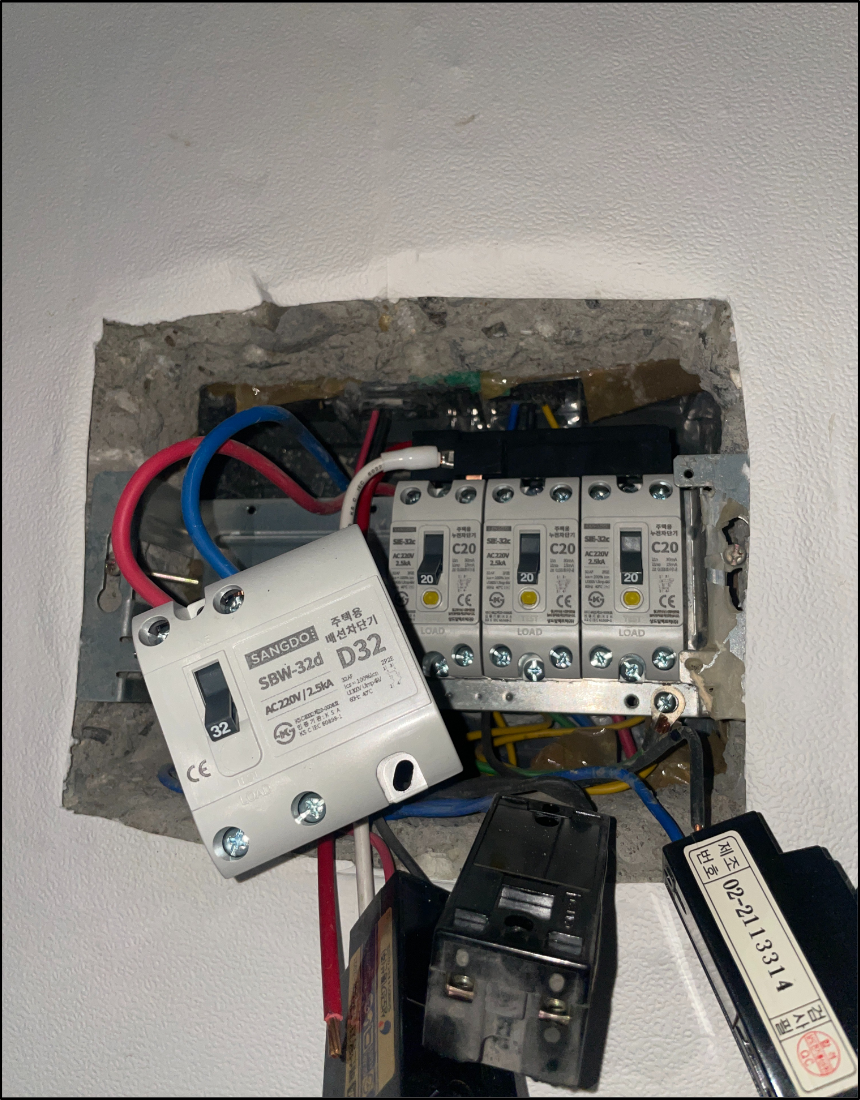

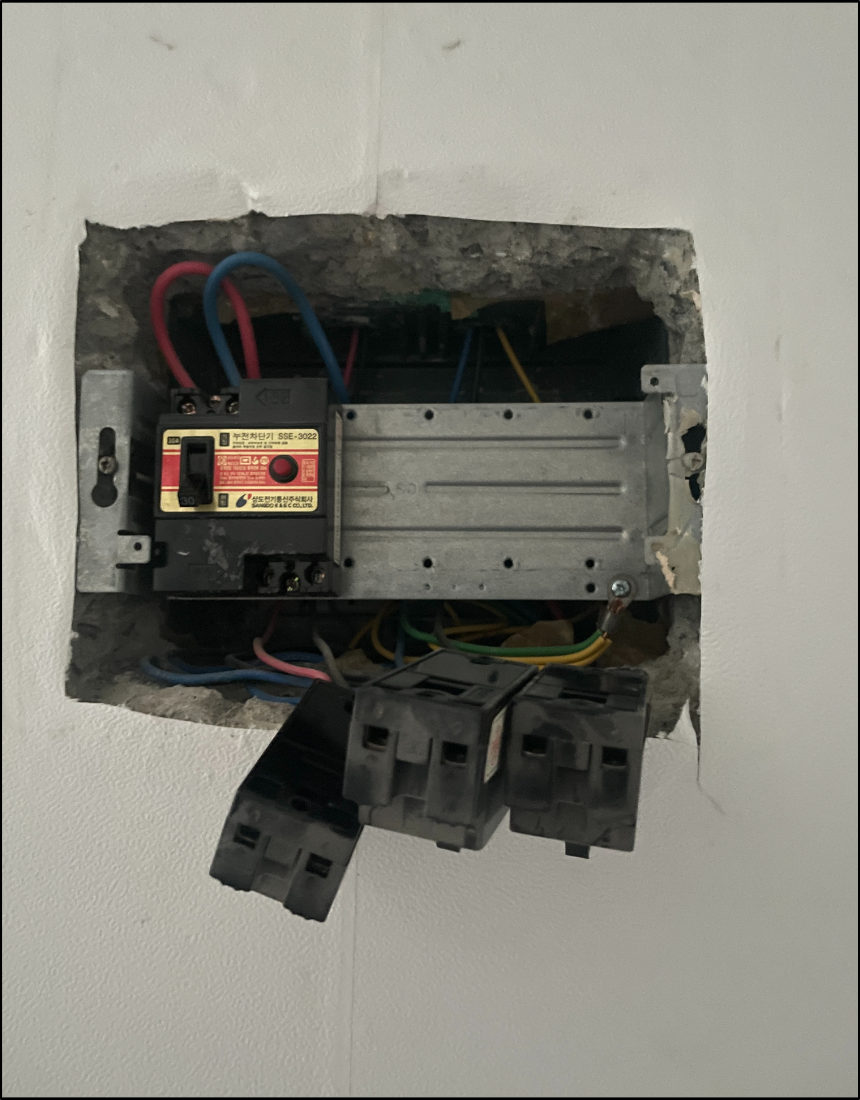

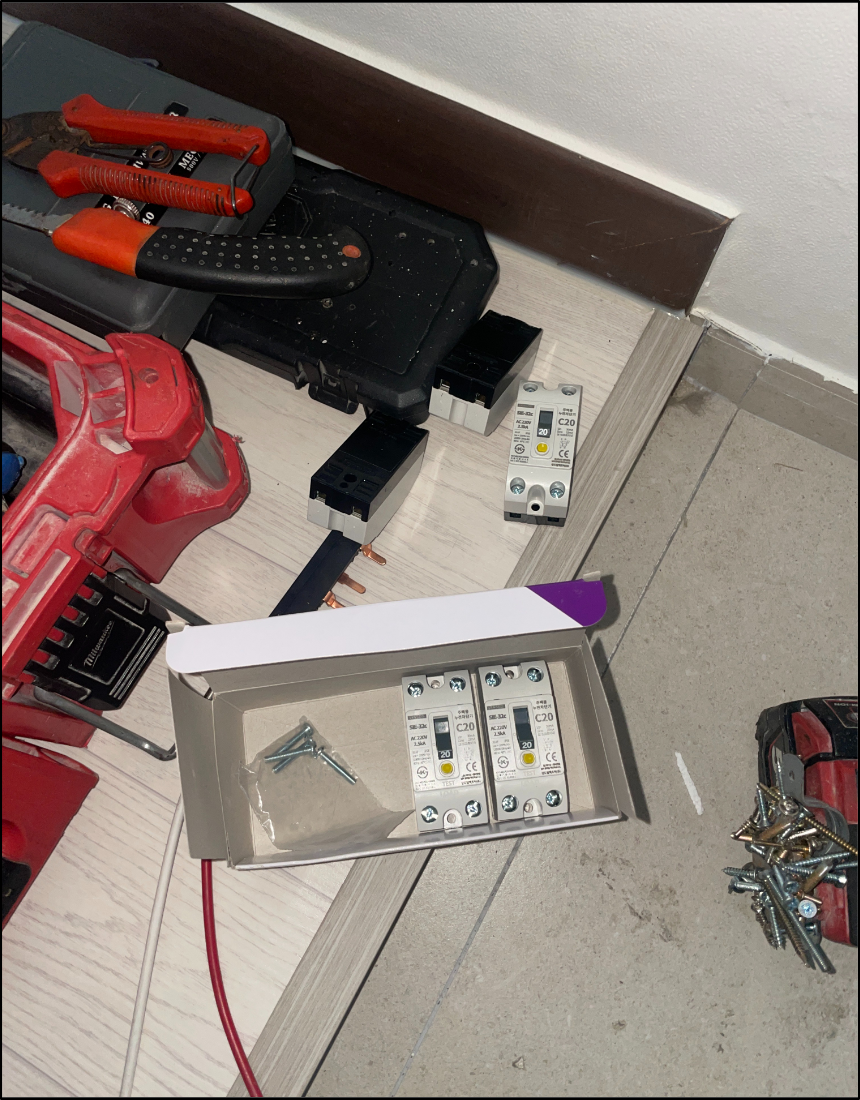

기존 노후 차단기를 철거한 뒤 신규 메인 배선용 차단기와 분기 누전 차단기를 설치하는 과정입니다.
이후 안전한 전원 분배와 접속 안정성을 확보하기 위해 동 부스 바를 교체하였습니다. 동 부스 바는 차단기 간 전원을 분배하는 부품으로, 체결 상태가 불량하거나 규격이 맞지 않을 경우 접촉 저항 증가, 국부 발열, 차단기 손상, 전기 화재 위험으로 이어질 수 있습니다. 따라서 신규 차단기 구성에 맞게 동 부스 바를 정리하고, 차단기 단자 체결 상태를 재확인하였습니다.

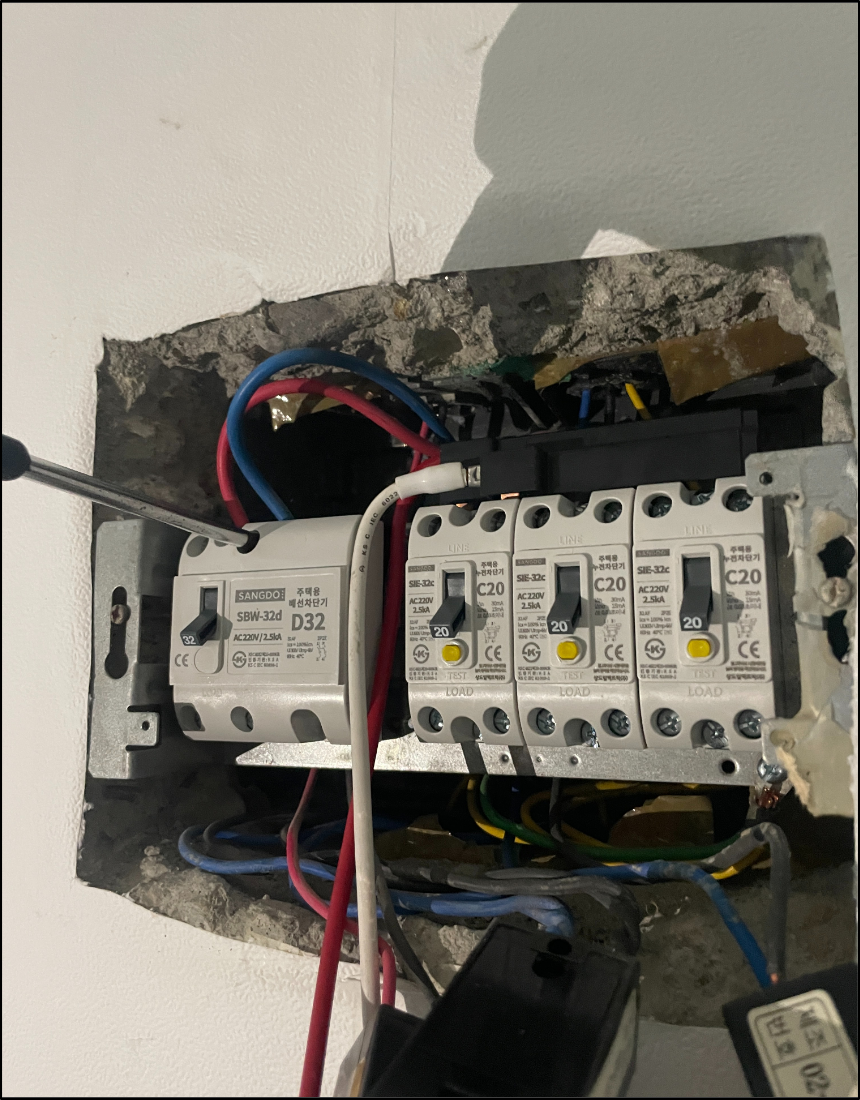

신규 차단기 설치 후 각 회로의 전선 접속 상태와 단자 체결 상태를 확인하였습니다.
메인 배선용 차단기 교체 후에는 전체 차단기 배열과 배선 흐름을 다시 점검하였습니다. 분전반 내부 전선은 회로별로 정돈하였으며, 차단기 조작부와 단자부가 간섭되지 않도록 배선 위치를 조정하였습니다. 또한 서비스 조치로 기존 노후 분전반 커버를 새 제품으로 교체하여 외관과 안전성을 함께 개선하였습니다.
5. 차단기 교체 과정 요약
| 단계 | 작업 내용 | 확인 사항 |
|---|---|---|
| 1 | 분전반 및 기존 설비 상태 확인 | 노후 차단기, 구형 마에스타 설비, 배선 상태 확인 |
| 2 | 절연저항 측정 | 배선 절연 상태 양호 확인 |
| 3 | 구형 설비 철거 | 불필요한 상부 설비 제거 및 배선 정리 |
| 4 | 기존 노후 차단기 철거 | 메인 및 분기 차단기 상태 확인 후 분리 |
| 5 | 신규 차단기 설치 | 메인 배선용 차단기 및 분기 누전 차단기 설치 |
| 6 | 동 부스 바 교체 | 차단기 간 전원 분배 및 접속 안정성 확보 |
| 7 | 분전반 커버 교체 | 분전반 외관 및 사용자 접근 안전성 개선 |
| 8 | 최종 검수 | 차단기 동작, 전원 공급, 접속 상태 확인 |
6. 안전성 검증 결과
전체 차단기 교체 작업 완료 후 각 회로의 전선 접속 상태를 확인하였습니다. 차단기 단자 체결 상태, 동 부스 바 접속 상태, 배선 간섭 여부, 분전반 내부 이물질 여부를 점검한 뒤 전원을 재투입하였습니다.

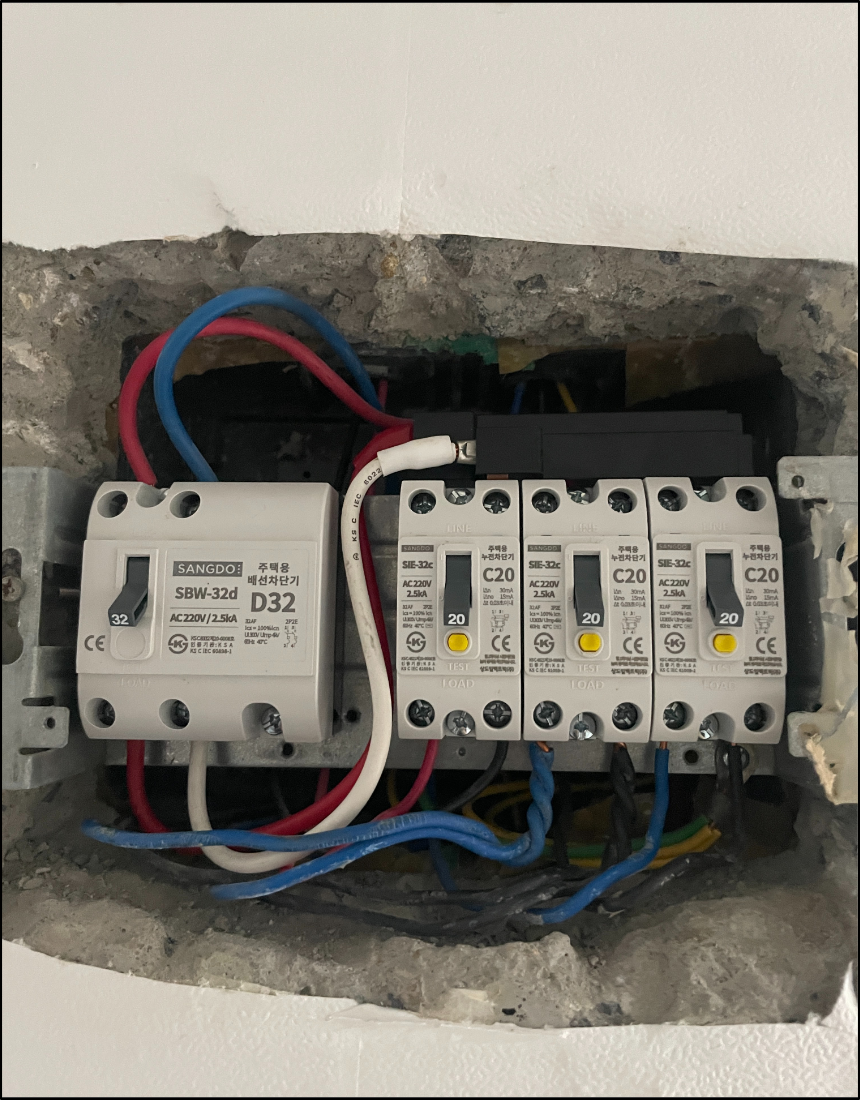

전체 노후 차단기를 신규 차단기로 교체하고 분전반 내부 배선을 정리하였습니다.
전원 투입 후 메인 차단기와 분기 차단기가 정상적으로 유지되는지 확인하였으며, 기존에 발생하던 메인 누전 차단기의 수시 트립 증상이 개선되었는지 점검하였습니다. 절연저항 측정 결과가 양호하였고, 신규 차단기 설치 후 차단기 동작 상태가 정상적으로 확인되어 현장 전기 설비의 기본 안전성이 확보된 것으로 판단하였습니다.

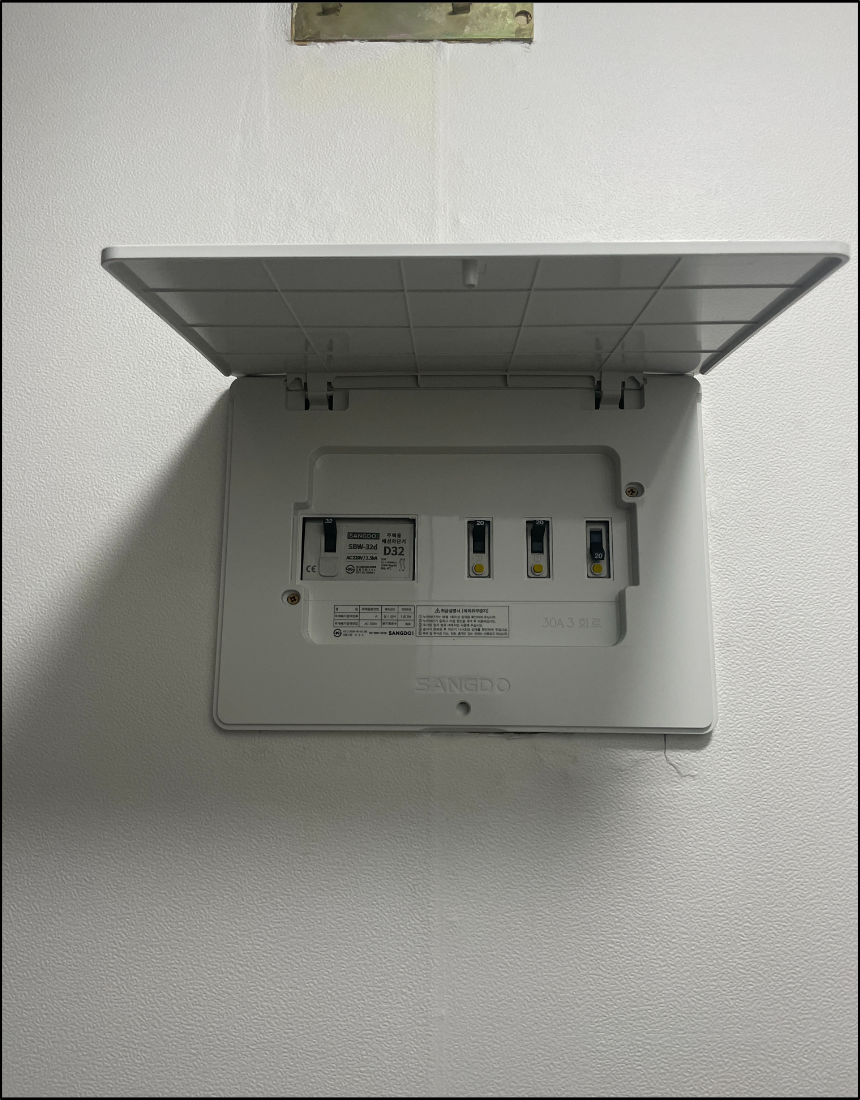

분전반 커버를 새 제품으로 교체한 뒤 차단기 조작부와 내부 상태를 확인하였습니다.
최종적으로 분전반 커버를 새 제품으로 설치하여 사용자가 차단기 조작부를 안전하게 확인할 수 있도록 마감하였습니다. 분전반 내부의 충전부 접근 위험을 줄이고, 노후 차단기 교체 후 유지관리성이 향상된 상태로 현장을 정리하였습니다.

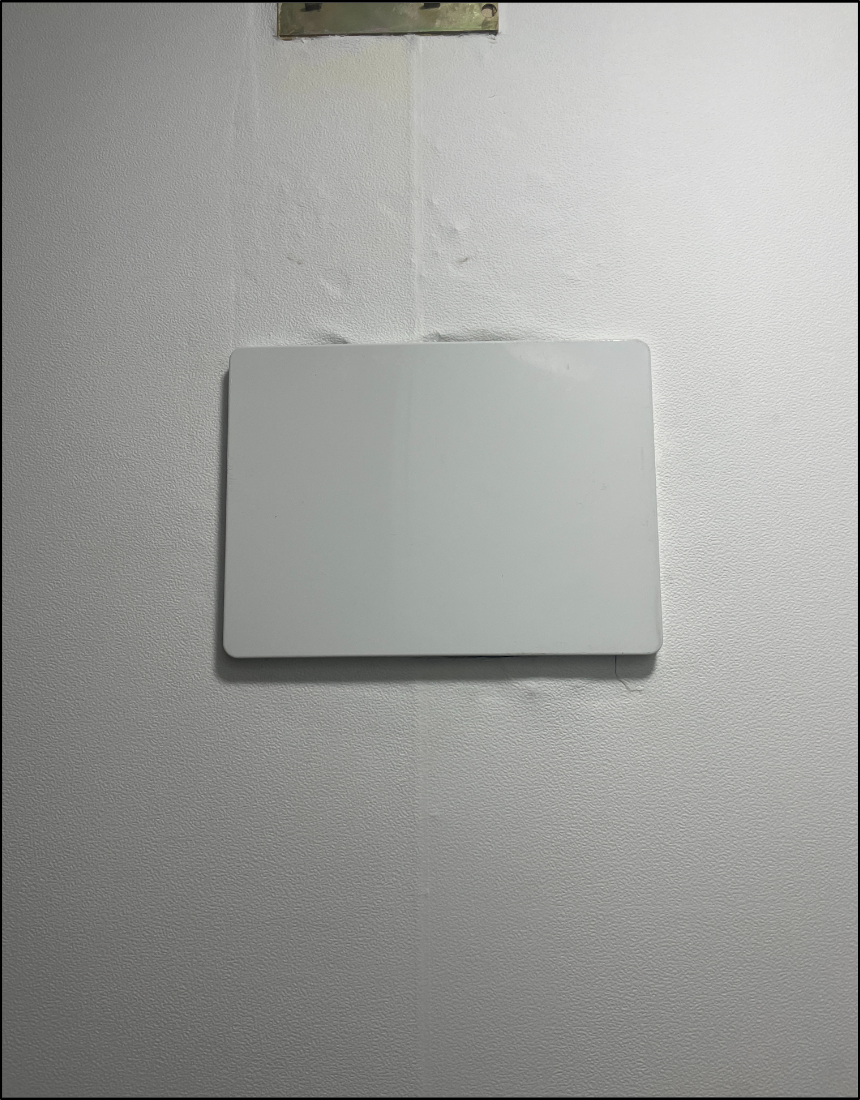

노후 차단기 교체와 분전반 커버 교체를 완료하여 외관과 유지관리성을 함께 개선하였습니다.
7. 노후 차단기 교체가 필요한 이유
전기 차단기는 평상시에는 전기를 공급하고, 이상 전류나 누전이 발생할 경우 회로를 차단하는 보호 장치입니다. 그러나 차단기도 전기 설비의 일부이므로 장기간 사용하면 내부 접점 마모, 열화, 단자 체결 불량, 트립 장치 성능 저하가 발생할 수 있습니다.
노후 차단기를 계속 사용할 경우 다음과 같은 문제가 발생할 수 있습니다.
- 실제 누전이 없어도 차단기가 수시로 떨어지는 오동작
- 차단기 내부 접점 열화로 인한 발열
- 과부하 또는 누전 발생 시 차단 지연 가능성
- 단자 접촉 불량으로 인한 전압 불안정
- 분전반 내부 배선 손상 및 전기 화재 위험
- 현행 전기 설비 기준에 맞지 않는 구성으로 인한 유지관리 어려움
따라서 반복적으로 차단기가 떨어지는 현상은 단순히 차단기를 다시 올리는 방식으로 해결해서는 안 됩니다. 절연저항 측정, 회로별 부하 상태 확인, 차단기 노후 여부 판단, 분전반 내부 배선 상태 점검을 통해 정확한 원인을 구분해야 합니다.
8. 무면허 불법 시공의 위험성
전기공사는 전기공사업법에 따라 국가 공인 정식 면허 등록 전기공사업체가 수행해야 하는 전문 공사 영역입니다. 개인 자격증만 보유한 작업자, 인테리어 업체, 설비 업체가 전기공사업 등록 없이 분전반 작업, 차단기 교체, 누전 수리, 배선 공사를 진행하는 경우 법적 문제와 안전 문제가 동시에 발생할 수 있습니다.
분전반과 차단기 교체는 세대 전체 전기 공급과 보호 기능에 직접 관련되는 작업입니다. 무면허 불법 시공은 다음과 같은 위험을 초래할 수 있습니다.
- 차단기 정격 부적합으로 인한 과부하 및 발열 위험
- 부적정 결선으로 인한 누전, 감전, 전기 화재 위험
- 동 부스 바 체결 불량으로 인한 접촉 저항 증가
- 접지 불량 및 절연저항 기준치 미달
- 차단기 오동작 또는 차단 불능 상태 발생 가능성
- 하자 발생 시 책임 소재 불명확
- 보험 처리 및 사후 보증 문제 발생 가능성
차단기 교체는 외관상 단순 부품 교환처럼 보일 수 있으나, 실제로는 회로 보호, 전원 분배, 배선 접속, 감전 방지와 직접 관련된 전기공사입니다. 따라서 비용만을 기준으로 업체를 선택하기보다 전기공사업 등록 여부와 안전 검증 절차를 반드시 확인해야 합니다.
9. 전기공사 면허 등록 업체 조회 방법
전기공사업 등록 여부는 한국전기공사협회 또는 전기공사종합정보시스템 등 공식 조회 경로를 통해 확인할 수 있습니다. 공사 의뢰 전에는 사업자등록 여부만 확인하는 것이 아니라, 전기공사업 등록 여부를 별도로 확인해야 합니다.
- 한국전기공사협회 또는 전기공사종합정보시스템에 접속합니다.
- 전기공사업체 조회 또는 등록업체 조회 메뉴를 선택합니다.
- 업체 상호명, 사업자 정보 또는 전기공사업 등록번호를 입력합니다.
- 전기공사업 등록 여부와 등록 정보를 확인합니다.
- 견적서, 명함, 홈페이지에 기재된 정보와 조회 결과가 일치하는지 확인합니다.
소비자는 견적 금액만 확인할 것이 아니라 전기공사업 등록 여부, 작업 범위 설명, 절연저항 측정 여부, 차단기 정격 선정 기준, 시공 후 검수 절차, 사후 보증 가능 여부를 함께 확인해야 합니다.
10. 무면허 불법 전기공사 신고 방법
전기공사업 등록 없이 전기공사를 시공하거나, 면허를 대여하여 시공하는 행위가 의심되는 경우에는 관할 지방자치단체의 전기공사업 담당 부서 또는 관련 행정기관에 신고할 수 있습니다.
신고 시에는 사실관계 확인을 위해 다음 자료를 확보하는 것이 도움이 됩니다.
- 현장 시공 전후 사진
- 견적서, 계약서, 영수증
- 업체 명함, 차량 사진, 상호명 자료
- 문자, 통화 기록, 메신저 상담 내용
- 계좌 이체 내역 및 결제 자료
- 공사 범위와 작업 내용을 확인할 수 있는 자료
무면허 불법 시공은 단순한 비용 문제가 아니라 세대 전기 설비와 거주자의 안전에 직접 영향을 주는 문제입니다. 특히 분전반 작업과 차단기 교체처럼 세대 전원 보호 기능을 다루는 공사는 전문 장비와 법적 시공 자격을 갖춘 등록업체를 통해 진행해야 합니다.
11. 바른전기의 시공 기준
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 누전 진단, 차단기 교체, 분전반 정리, 배선 점검, 전용 회로 증설, 전선 교체 등 전기공사업 범위에 해당하는 작업을 법적 기준과 현장 안전 기준에 따라 수행합니다.
본 현장은 금천구 가산동 우림빌라에서 메인 누전 차단기가 수시로 떨어지는 문제를 절연저항 측정과 분전반 점검을 통해 진단한 뒤, 노후 차단기를 현행 전기 설비 규격에 맞는 신규 차단기로 교체한 사례입니다. 또한 불필요한 구형 설비를 철거하고, 동 부스 바와 분전반 커버까지 정리하여 전기 설비의 안전성과 유지관리성을 개선하였습니다.
바른전기는 단순한 차단기 교체가 아니라 원인 진단, 절연저항 확인, 노후 설비 철거, 규격 차단기 설치, 접속 상태 점검, 최종 안전 검수까지 포함한 전체 공정을 기준으로 시공합니다. 분전반 누전 수리와 노후 차단기 교체는 반드시 국가 정식 등록 전기공사업체를 통해 안전하게 진행하는 것이 바람직합니다.
