서울 전기공사 업체 바른전기, 마포 펜트라우스 누전 수리 현장 사례
작성일2026-06-30
본문
본 시공 사례는 서울 마포구 신공덕동 소재 펜트라우스 아파트 세대에서 발생한 내선 회로 누전 문제를 진단하고, 누전이 확인된 주방 및 보일러실 선로 구간의 기존 전선을 철거한 뒤 신규 규격 전선으로 교체하여 절연 상태를 정상 복구한 현장입니다.
해당 세대는 인테리어 공사 진행 중 내선 회로에서 누전이 확인되었으나, 기존 인테리어 전기공사 팀에서 누전 원인 선로를 특정하지 못한 상태였습니다. 이에 따라 바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 절연저항 측정, 분전반 회로 분리, 콘센트 탈거 점검, 누전 선로 추적, 손상 전선 철거 및 신규 전선 교체 절차를 통해 전기공사업법에 따른 적법한 전기공사를 진행하였습니다.
1. 현장 개요
| 현장 위치 | 서울특별시 마포구 신공덕동 소재 펜트라우스 아파트 세대 |
|---|---|
| 공사 유형 | 아파트 세대 내 누전 진단 및 누전 전선 교체 공사 |
| 요청 배경 | 인테리어 공사 중 내선 회로 누전 발생, 기존 작업팀에서 누전 원인 선로 특정 불가 |
| 초기 확인 상태 | 세대 분전반 내 총 4개 분기 차단기 회로가 누전 의심 회로로 표시된 상태 |
| 정밀 진단 결과 | 메거 테스트기 절연저항 측정 결과 4개 의심 회로 중 2개 회로에서 실제 누전 확인 |
| 최종 누전 구간 | 주방 2개 선로 구간, 보일러실 1개 선로 구간 |
| 주요 조치 | 누전 선로 추적, 누전 선로 분리, 기존 전선 철거, 주방 및 보일러실 신규 규격 전선 교체, 최종 절연저항 검사 |
2. 현장 출동 및 진단 데이터
현장 도착 후 당사 책임 기술진은 세대 분전반 위치를 확인하고, 기존 분전반 내부의 분기 차단기 구성과 표시 상태를 점검하였습니다. 초기 현장에는 총 4개 분기 차단기 회로가 누전 의심 회로로 표시되어 있었으나, 누전 수리는 표기 상태만으로 판단할 수 없으므로 회로별 절연저항 측정이 필요하였습니다.

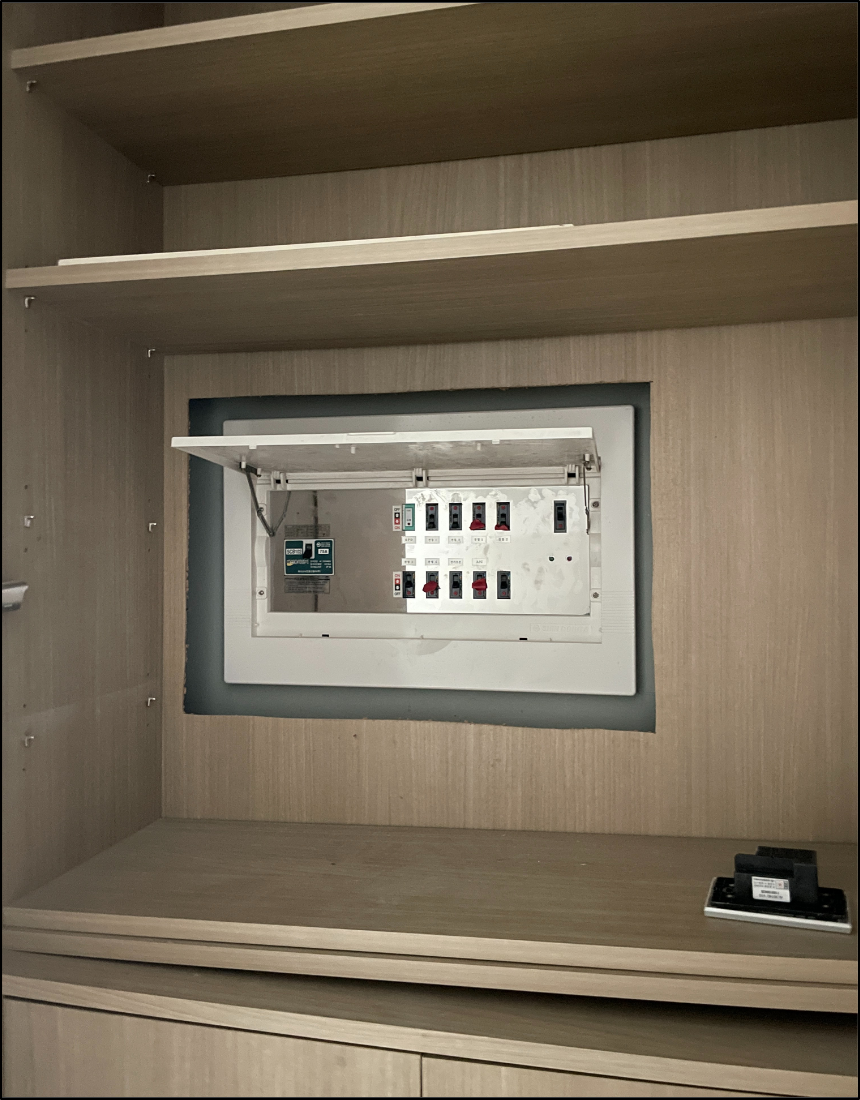

현장 도착 후 세대 분전반 위치를 확인하고 기존 차단기와 회로 표시 상태를 점검하였습니다.

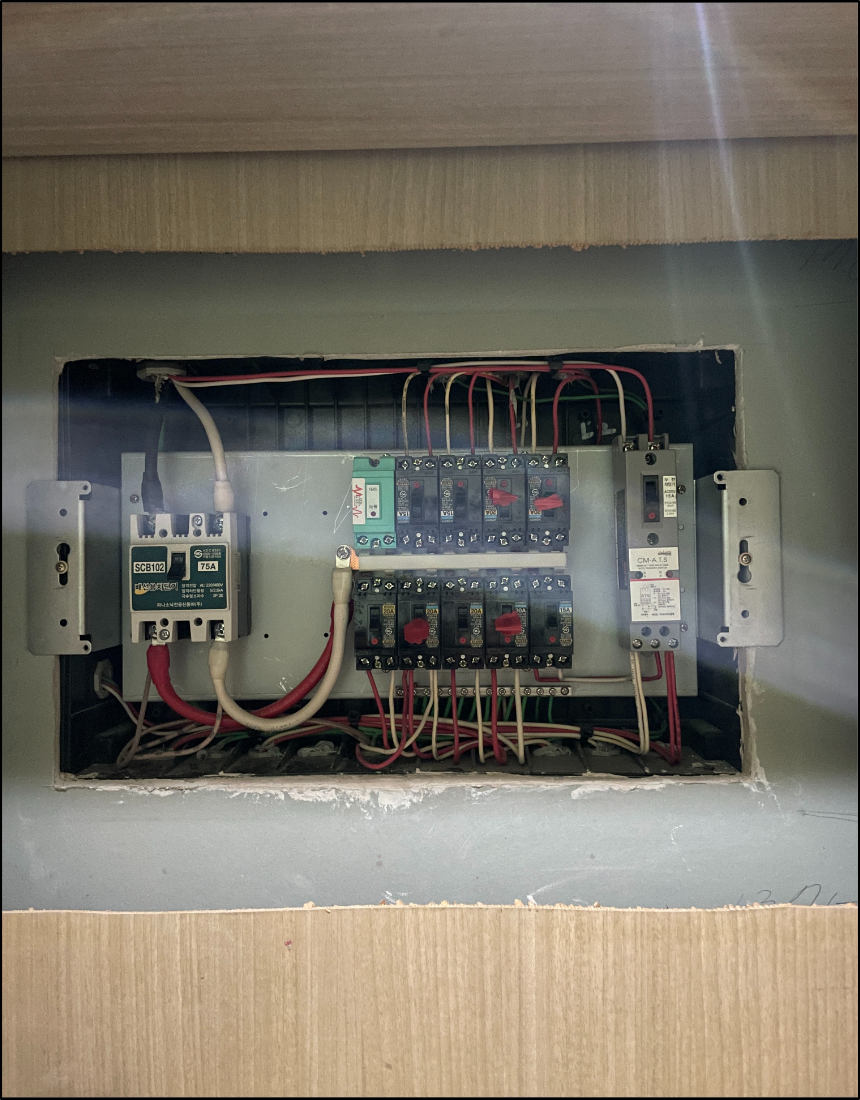

분전반 내부에는 여러 분기 차단기와 전열 회로가 구성되어 있었으며, 회로별 누전 여부 확인이 필요한 상태였습니다.
| 사용 장비 | 메거 테스트기, 전압 측정 장비, 회로 분리 공구, 콘센트 탈거 공구, 배선 추적 및 결선 공구 |
|---|---|
| 1차 점검 대상 | 세대 분전반, 분기 차단기, 주방 콘센트 회로, 보일러실 콘센트 회로 |
| 초기 의심 회로 | 분전반에 표시된 4개 분기 차단기 회로 |
| 정밀 측정 결과 | 4개 의심 회로 중 2개 회로에서 실제 절연저항 저하 확인 |
| 최종 누전 선로 | 주방 2개 선로 구간 및 보일러실 1개 선로 구간 |
| 판정 기준 | 절연저항 기준치 미달 여부, 회로 분리 후 수치 변화, 콘센트 구간별 선로 추적 결과 |
메거 테스트기를 이용한 절연저항 측정 결과, 초기에 표시된 4개 의심 회로 중 2개 회로는 실제 누전 수치가 확인되지 않았습니다. 이에 따라 해당 2개 회로는 누전 원인 회로에서 제외하였으며, 실제 절연저항 저하가 확인된 2개 회로를 중심으로 정밀 배선 점검을 진행하였습니다.

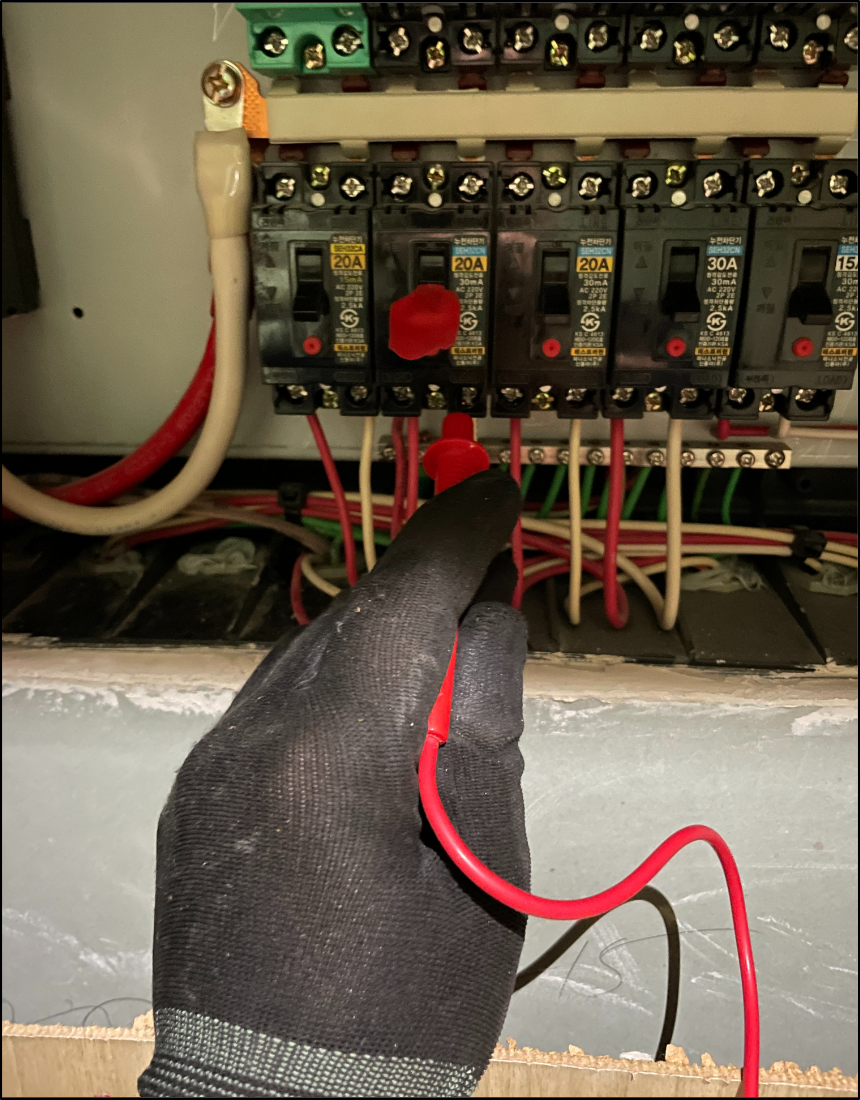

누전 의심 회로를 구분하기 위해 분기 회로를 분리하고 절연저항 측정을 준비하였습니다.

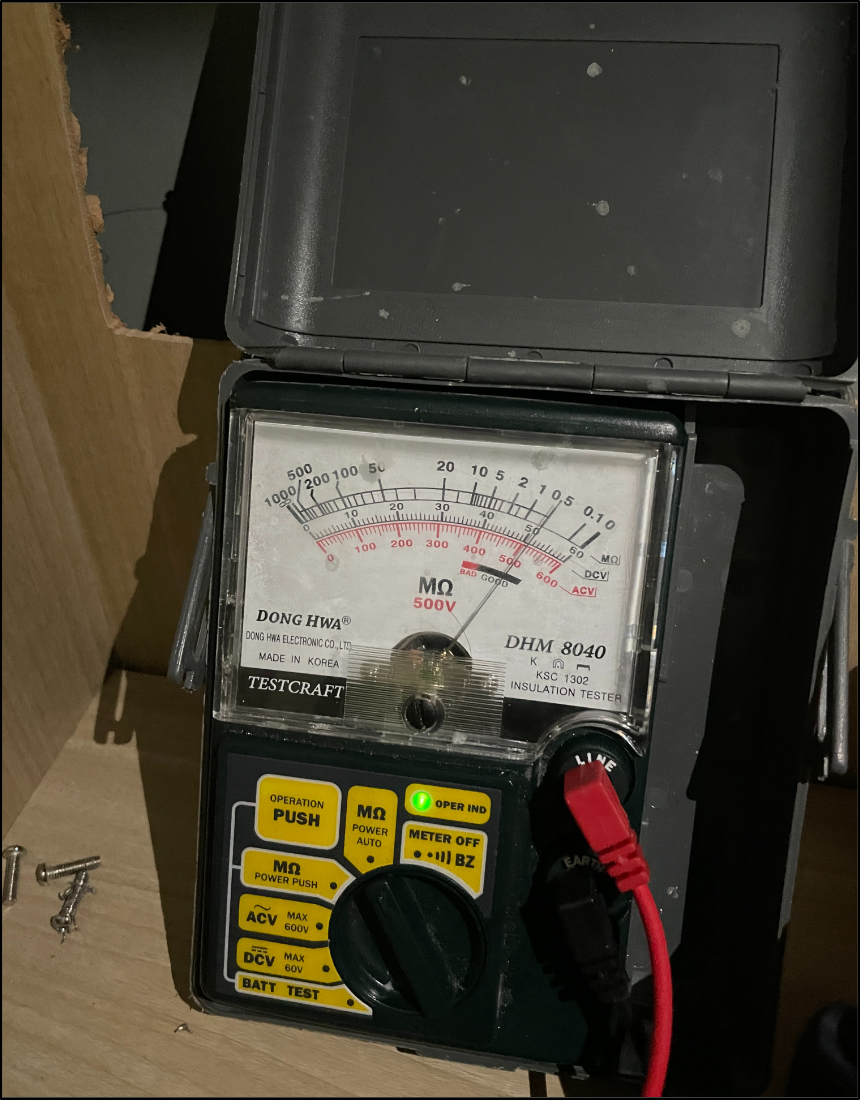

메거 테스트기를 사용하여 분전반 회로의 절연저항 수치를 측정하고 실제 누전 회로를 확인하였습니다.
누전 진단에서는 단순히 차단기가 내려간 회로만 확인하는 방식으로는 정확한 원인을 특정하기 어렵습니다. 여러 콘센트와 분기 배선이 연결된 세대 내 전열 회로에서는 회로 분리, 절연저항 측정, 콘센트별 탈거 점검, 선로 구간별 수치 비교를 통해 누전이 발생한 실제 전선 구간을 찾아야 합니다.
3. 누전 원인 진단 과정
본 현장은 인테리어 공사 진행 중인 세대였기 때문에 실내 가구와 집기류가 대부분 비어 있어 콘센트 위치 파악과 선로 접근이 비교적 수월한 상태였습니다. 당사 책임 기술진은 주방, 보일러실, 기타 전열 회로 구간의 콘센트 위치를 확인한 뒤 순차적으로 콘센트를 탈거하고 배선 상태를 점검하였습니다.

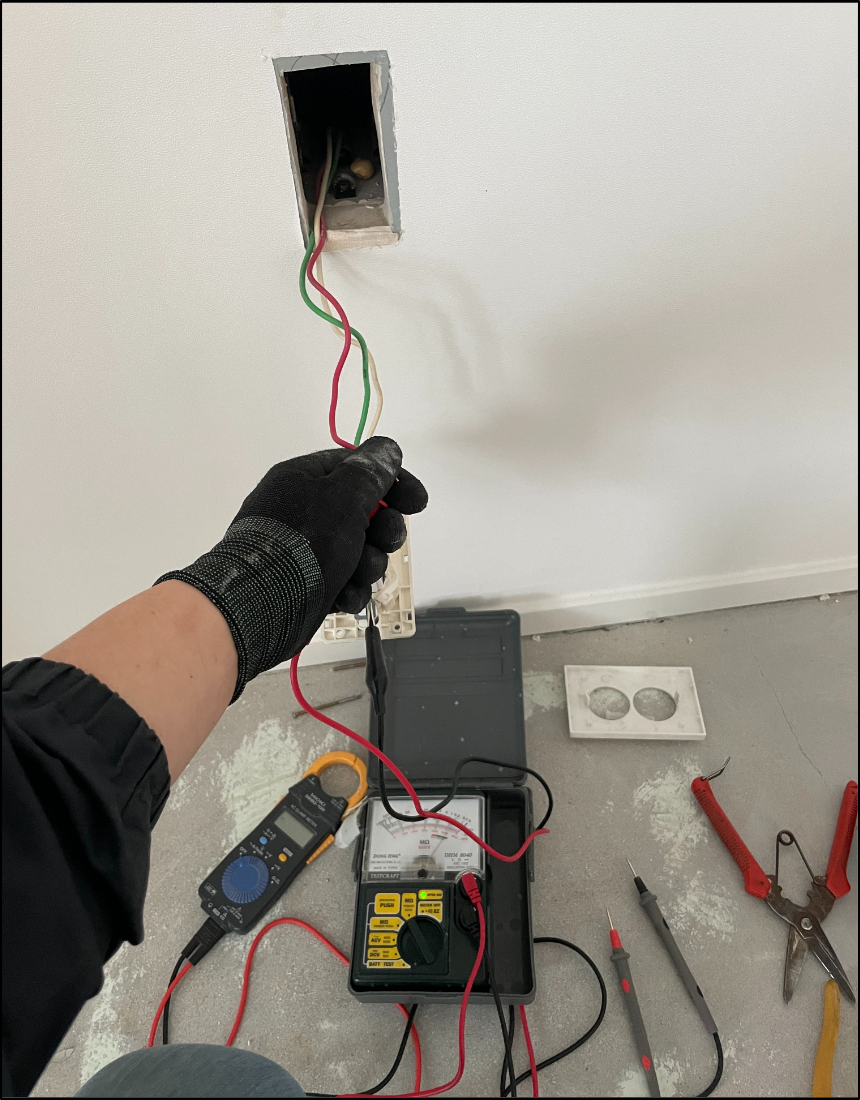

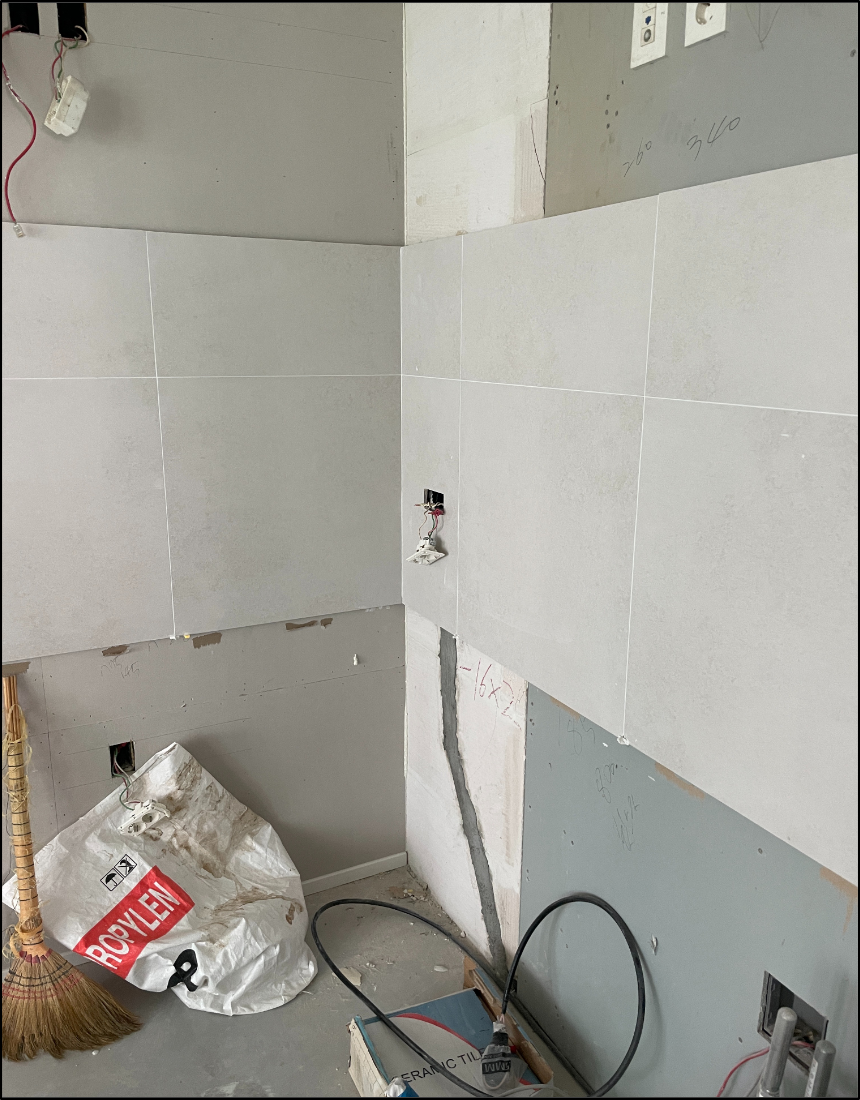

인테리어 공사 진행 중인 세대 내부에서 콘센트 위치를 확인하고 누전 선로 추적 작업을 진행하였습니다.

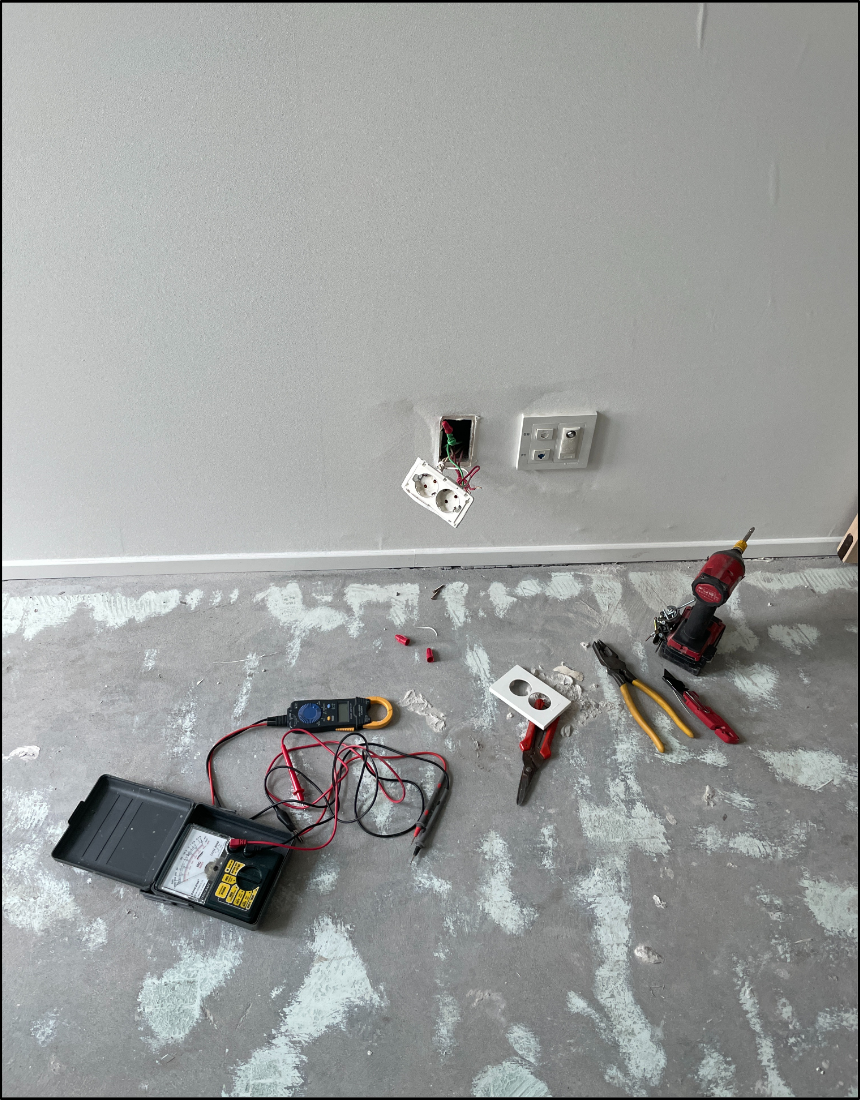

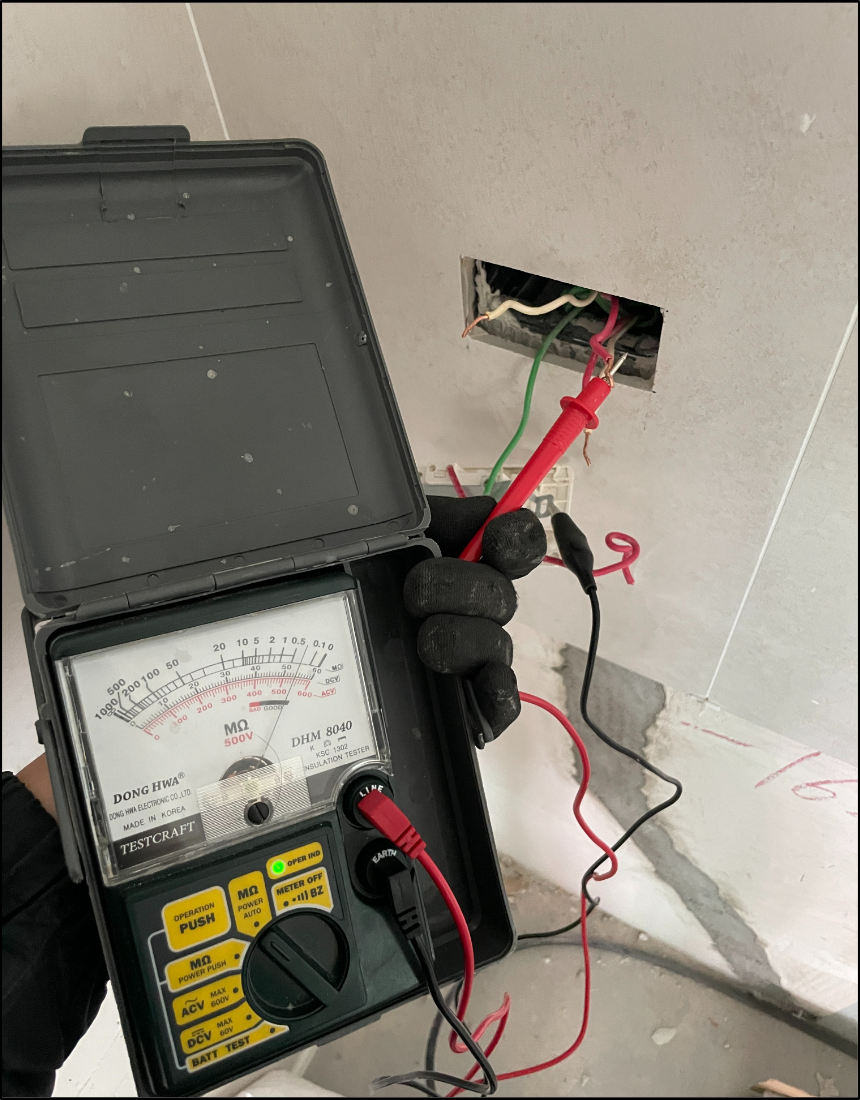

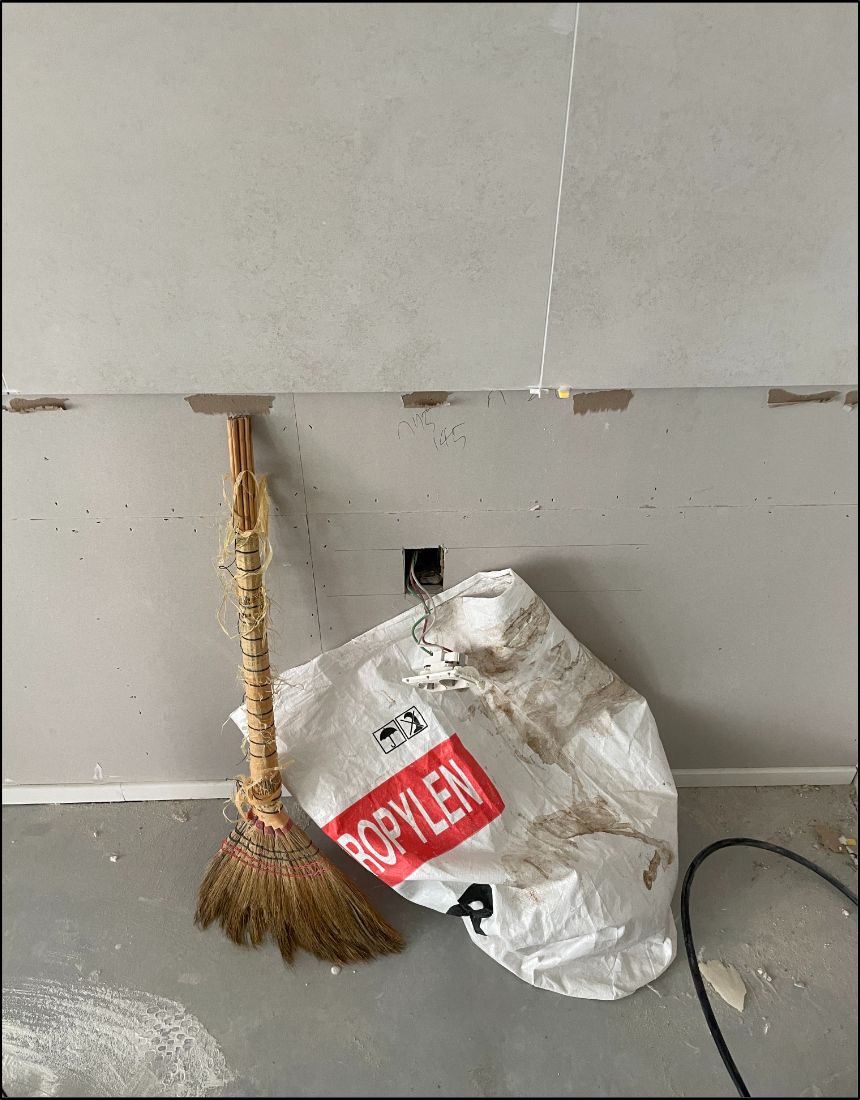

주방 하부 콘센트를 탈거한 뒤 배선 상태를 확인하고 누전 의심 선로를 분리하였습니다.
콘센트 탈거 후 각 배선 구간을 분리하여 절연저항 수치를 비교하였으며, 누전이 발생한 선로와 정상 선로를 구분하는 방식으로 원인을 추적하였습니다. 이 과정에서 주방 회로 내 2개 선로 구간과 보일러실 회로 내 1개 선로 구간에서 절연 상태가 불량한 것을 확인하였습니다.

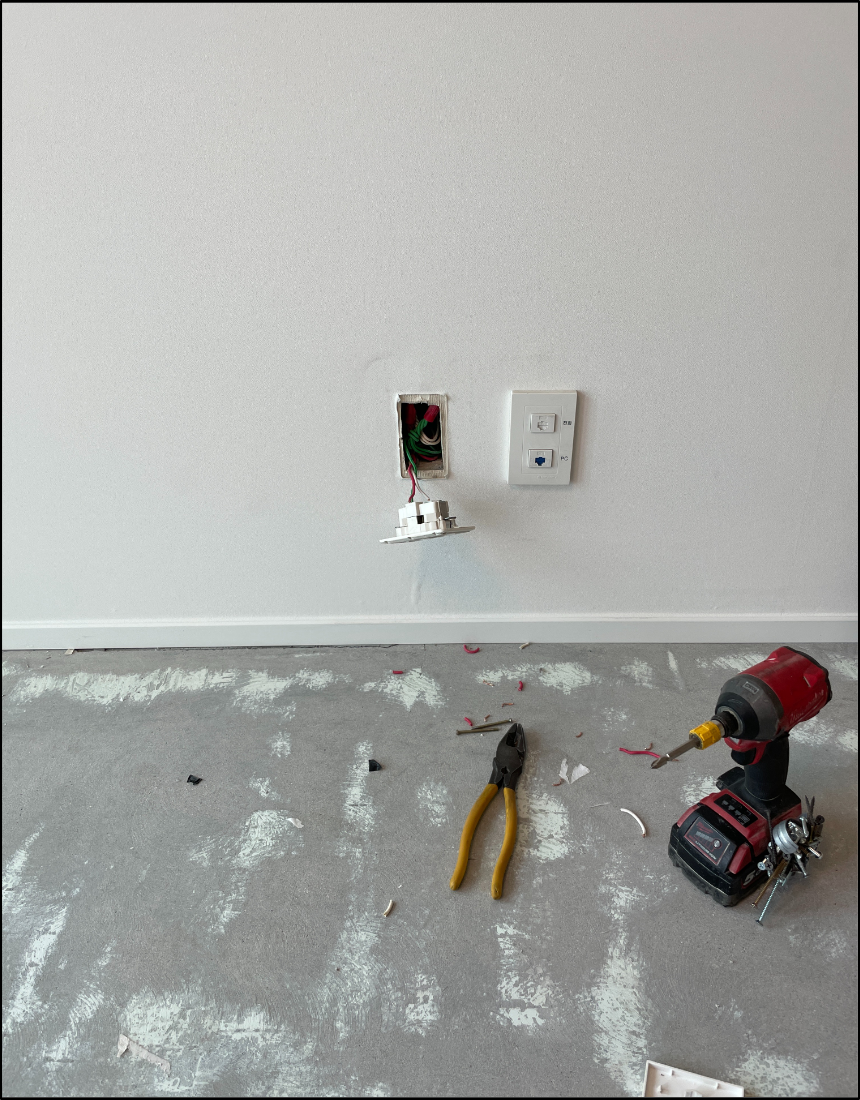

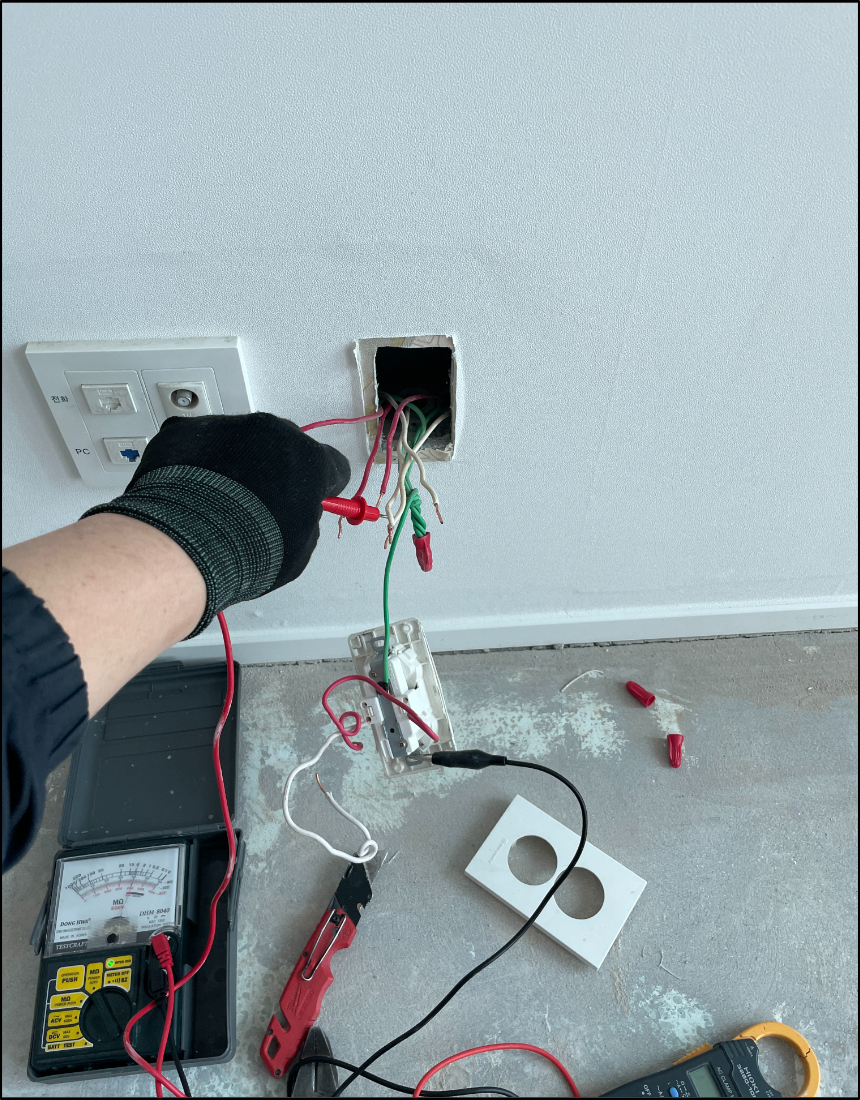

통신 단자 주변 콘센트 회로도 함께 점검하여 전열 회로의 누전 여부를 확인하였습니다.
최종적으로 본 현장의 누전 원인은 주방 2개 선로 구간과 보일러실 1개 선로 구간의 전선 절연 불량으로 판정하였습니다. 초기 표시상으로는 4개 회로가 모두 누전 의심 상태였으나, 정밀 측정 결과 실제 누전 회로와 비누전 회로가 구분되었으며, 불필요한 전선 교체 없이 실제 문제가 있는 구간만 선별하여 작업 범위를 확정하였습니다.
4. 규격 준수 시공 내역
누전이 확인된 기존 전선은 재사용하지 않고 전면 철거하였습니다. 절연 성능이 저하된 전선은 외관상 큰 손상이 보이지 않더라도 재사용 시 동일한 누전 문제가 재발할 수 있으며, 감전, 전선 발열, 전기 화재 위험으로 이어질 수 있기 때문입니다.

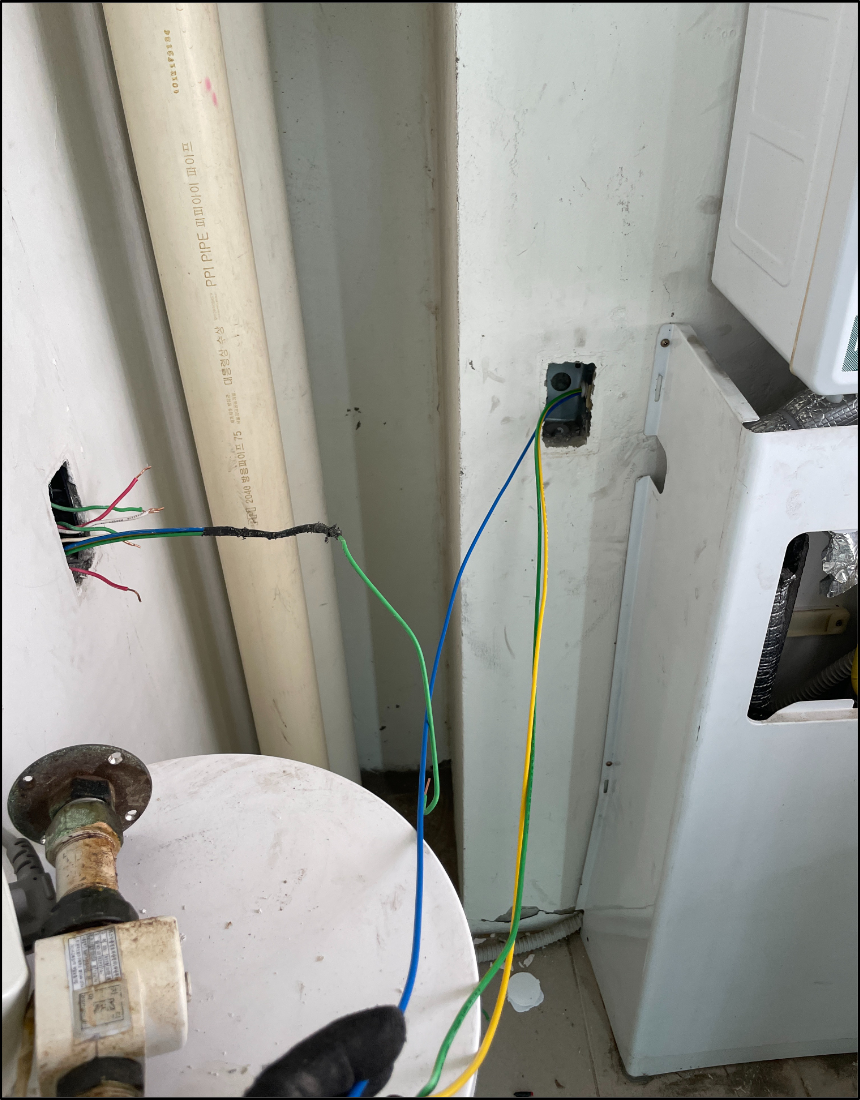

보일러실 누전 선로의 기존 전선을 철거한 뒤 신규 규격 전선으로 교체하는 작업을 진행하였습니다.
주방 구간은 콘센트 회로와 분기 배선 상태를 확인한 뒤 기존 배관 경로를 기준으로 신규 규격 전선을 포설하였습니다. 주방은 전기 사용량이 많은 공간으로, 냉장고, 정수기, 전자레인지, 밥솥, 기타 생활가전이 함께 사용될 수 있으므로 전열 회로의 절연 상태와 접속 상태를 안정적으로 확보해야 합니다.

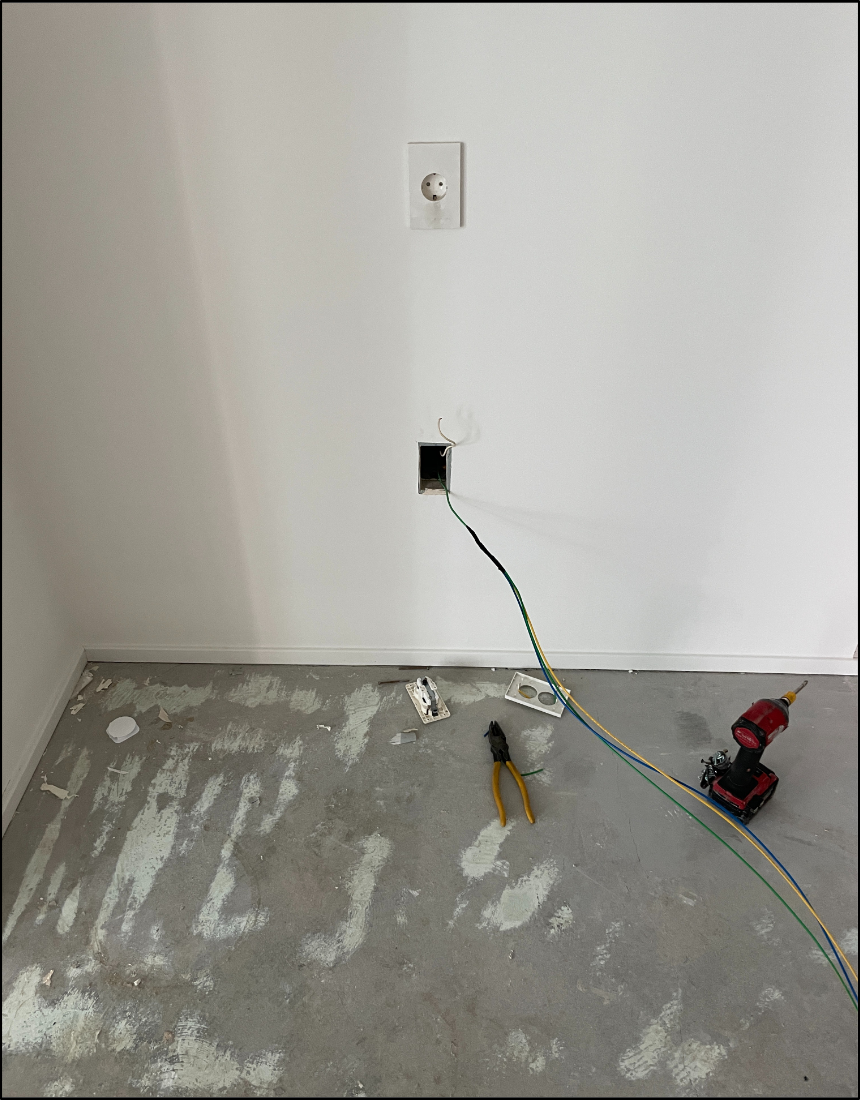

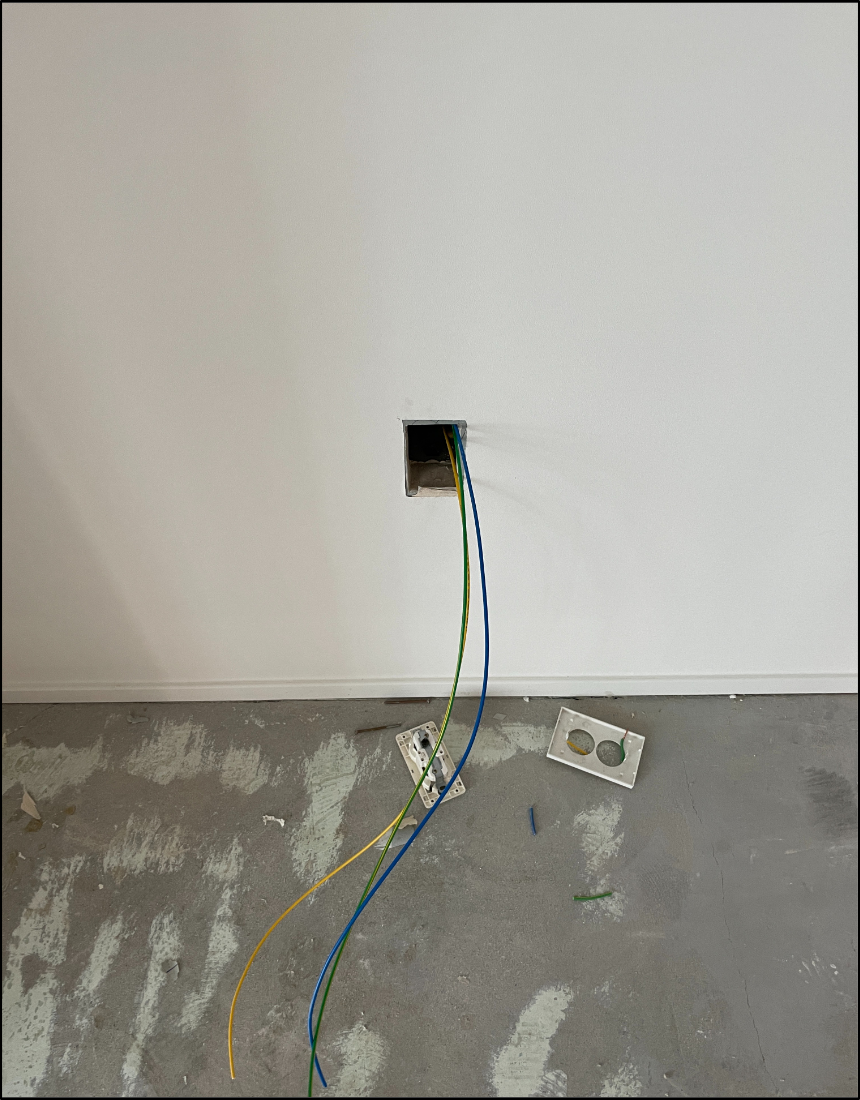

누전 전선 철거 후 신규 전선을 포설하여 주방 회로의 절연 상태를 복구하였습니다.
보일러실 구간은 콘센트 배관의 매립 상태가 좋지 않아 전선 교체 난도가 높은 현장이었습니다. 배관 내부 여유 공간이 부족하거나 기존 전선이 원활하게 빠지지 않는 경우, 무리한 인출 작업으로 배관 손상이나 벽체 손상이 발생할 수 있습니다. 당사 책임 기술진은 기존 배관 상태를 확인하면서 누전 전선을 안전하게 철거하고, 신규 전선을 해당 구간에 정상적으로 포설하였습니다.
신규 전선 교체 후에는 각 콘센트 위치의 결선 상태를 확인하고, 전원선, 중성선, 접지선이 혼선되지 않도록 정리하였습니다. 또한 분전반 측 회로 연결 상태와 콘센트 측 단자 접속 상태를 함께 점검하여 전기 설비 구조를 유지하면서 절연 안전성을 회복하는 방식으로 시공을 완료하였습니다.
5. 누전 전선 교체 과정 요약
| 단계 | 작업 내용 | 확인 사항 |
|---|---|---|
| 1 | 세대 분전반 확인 | 분기 차단기 구성 및 누전 의심 회로 표시 상태 확인 |
| 2 | 절연저항 측정 | 4개 의심 회로 중 실제 누전 회로 2개 확인 |
| 3 | 콘센트 위치 파악 | 인테리어 공사 중인 실내 상태를 기준으로 주방 및 보일러실 콘센트 위치 확인 |
| 4 | 콘센트 탈거 및 배선 검사 | 선로 구간별 절연저항 수치 비교 및 누전 구간 분리 |
| 5 | 누전 선로 판정 | 주방 2개 선로 구간, 보일러실 1개 선로 구간 누전 확인 |
| 6 | 기존 전선 철거 | 절연 불량 전선 전면 철거 |
| 7 | 신규 규격 전선 교체 | 주방 및 보일러실 배관 경로 기준 신규 전선 포설 |
| 8 | 최종 절연저항 검사 | 절연저항 수치 정상 복구 확인 |
6. 안전성 검증 결과
주방 및 보일러실 누전 전선 교체 완료 후 메거 테스트기를 이용하여 최종 절연저항 검사를 진행하였습니다. 검사 결과, 누전이 발생하던 회로의 절연저항 수치가 정상 범위로 복구된 것을 확인하였습니다.

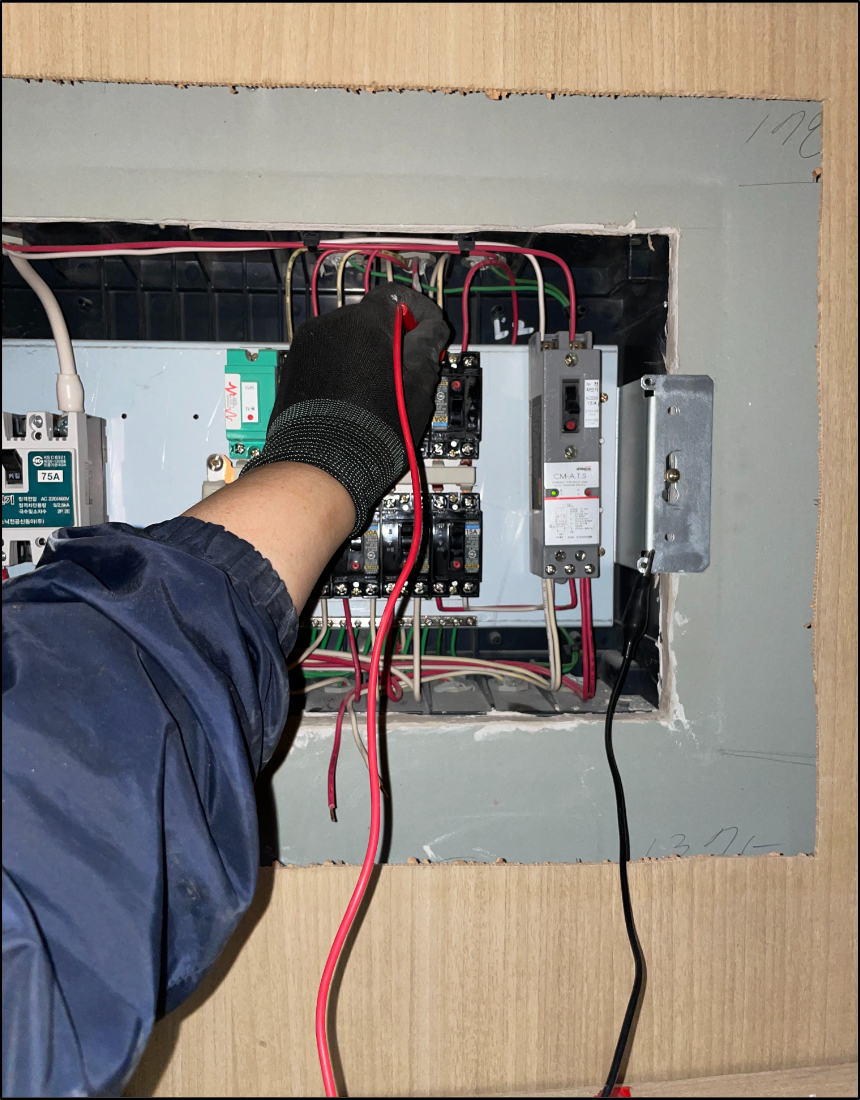

분전반에서 회로별 누전 여부를 다시 확인하고 신규 전선 교체 후 절연저항 상태를 점검하였습니다.

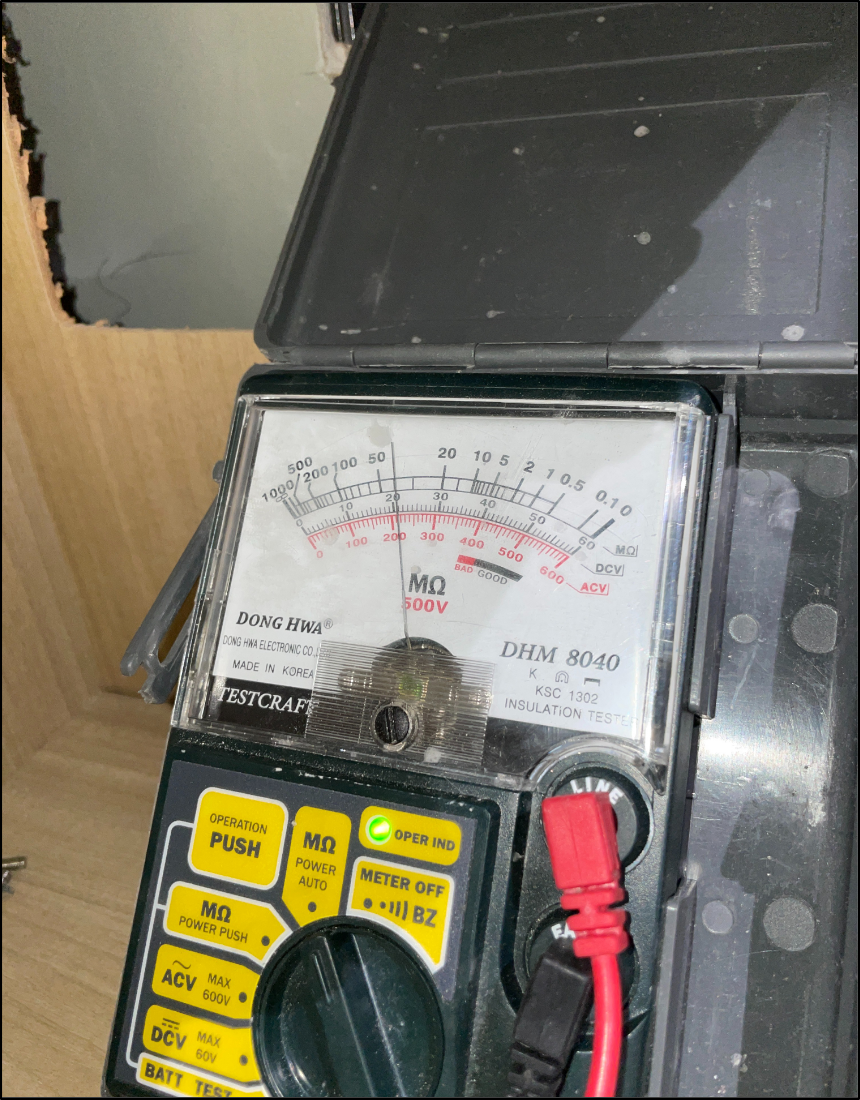

최종 절연저항 검사 결과 누전이 발생하던 회로의 절연저항 수치가 정상 범위로 복구된 것을 확인하였습니다.
이후 분전반에서 해당 분기 차단기를 정상 투입하고, 콘센트 회로별 전원 공급 상태를 확인하였습니다. 차단기 재트립 없이 전압 출력이 안정적으로 유지되는지 점검하였으며, 각 콘센트 결선 상태와 선로 분리 상태가 정상임을 확인한 뒤 현장을 정리하였습니다.
본 현장은 초기 표시상 4개 회로가 누전 의심 상태였으나, 정밀 측정 결과 실제 누전 회로와 비누전 회로가 구분된 사례입니다. 바른전기는 불필요한 전체 회로 교체가 아니라 실제 누전 원인 구간을 정확히 추적하고 필요한 선로만 교체하여 전기 설비의 안전성과 작업 효율을 함께 확보하였습니다.
7. 인테리어 공사 중 누전 진단이 중요한 이유
인테리어 공사 중에는 벽체 철거, 타일 시공, 목공 작업, 가구 설치, 기존 콘센트 이전 작업 등이 함께 진행되면서 내선 회로 상태가 불안정해질 수 있습니다. 이 과정에서 전선 피복 손상, 배관 내 수분 유입, 부적정 결선, 기존 노후 전선의 절연 저하가 드러나는 경우가 있습니다.
누전 원인을 정확히 확인하지 않은 상태에서 마감 공사를 진행하면 공사 완료 후 콘센트 사용 불가, 차단기 트립, 벽체 재철거, 추가 공사비 발생 등의 문제가 생길 수 있습니다. 따라서 인테리어 공사 중 누전이 확인되면 마감 전 단계에서 절연저항 측정과 선로 추적을 통해 원인을 해결하는 것이 중요합니다.
특히 누전 수리는 단순히 차단기를 교체하거나 콘센트만 새 제품으로 바꾸는 작업이 아닙니다. 절연저항 기준치 미달 선로를 정확히 분리하고, 손상된 전선을 철거한 뒤 신규 규격 전선으로 교체해야 동일한 문제가 재발하지 않습니다.
8. 무면허 불법 시공의 위험성
전기공사는 전기공사업법에 따라 국가 정식 등록 전기공사업체가 수행해야 하는 전문 공사 영역입니다. 개인 자격증만 보유한 작업자, 인테리어 업체, 설비 업체가 전기공사업 등록 없이 누전 수리, 전선 교체, 분전반 작업, 콘센트 회로 공사를 진행하는 경우 법적 문제와 안전 문제가 동시에 발생할 수 있습니다.
무면허 불법 시공은 다음과 같은 위험을 초래할 수 있습니다.
- 누전 원인 미확인으로 인한 고장 재발
- 부적정 결선으로 인한 감전 및 전기 화재 위험
- 전선 규격 미달로 인한 발열 및 피복 손상
- 접지 불량 및 절연저항 기준치 미달
- 차단기 오동작 또는 반복 트립 발생
- 마감 공사 이후 재시공에 따른 추가 비용 발생
- 하자 발생 시 책임 소재 불명확
- 보험 처리 및 사후 보증 문제 발생 가능성
전기공사는 눈에 보이는 콘센트 마감보다 보이지 않는 배선의 안전성이 더 중요합니다. 특히 인테리어 공사 중 전선 교체와 누전 수리를 함께 진행하는 경우, 마감 후 재작업이 어렵기 때문에 반드시 국가 공인 정식 면허 등록 전기공사업체를 통해 정확한 진단과 적법한 시공을 진행해야 합니다.
9. 전기공사 면허 등록 업체 조회 방법
전기공사업 등록 여부는 한국전기공사협회 또는 전기공사종합정보시스템 등 공식 조회 경로를 통해 확인할 수 있습니다. 공사 의뢰 전에는 사업자등록 여부만 확인하는 것이 아니라 전기공사업 등록 여부를 별도로 확인해야 합니다.
- 한국전기공사협회 또는 전기공사종합정보시스템에 접속합니다.
- 전기공사업체 조회 또는 등록업체 조회 메뉴를 선택합니다.
- 업체 상호명, 사업자 정보 또는 전기공사업 등록번호를 입력합니다.
- 전기공사업 등록 여부와 등록 정보를 확인합니다.
- 견적서, 명함, 홈페이지에 기재된 정보와 조회 결과가 일치하는지 확인합니다.
소비자는 견적 금액만 확인할 것이 아니라 전기공사업 등록 여부, 작업 범위 설명, 절연저항 측정 여부, 누전 선로 추적 방식, 전선 교체 범위, 시공 후 검수 절차, 사후 보증 가능 여부를 함께 확인해야 합니다.
10. 무면허 불법 전기공사 신고 방법
전기공사업 등록 없이 전기공사를 시공하거나, 면허를 대여하여 시공하는 행위가 의심되는 경우에는 관할 지방자치단체의 전기공사업 담당 부서 또는 관련 행정기관에 신고할 수 있습니다.
신고 시에는 사실관계 확인을 위해 다음 자료를 확보하는 것이 도움이 됩니다.
- 현장 시공 전후 사진
- 견적서, 계약서, 영수증
- 업체 명함, 차량 사진, 상호명 자료
- 문자, 통화 기록, 메신저 상담 내용
- 계좌 이체 내역 및 결제 자료
- 공사 범위와 작업 내용을 확인할 수 있는 자료
무면허 불법 전기공사는 단순한 비용 문제가 아니라 세대 전기 설비와 거주자의 안전에 직접 영향을 주는 문제입니다. 특히 누전 수리와 전선 교체처럼 내선 회로의 절연 성능을 회복해야 하는 작업은 전문 장비와 법적 시공 자격을 갖춘 등록업체를 통해 진행해야 합니다.
11. 바른전기의 시공 기준
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 누전 진단, 전선 교체, 콘센트 회로 점검, 분전반 점검, 차단기 교체, 전용 회로 증설 등 전기공사업 범위에 해당하는 작업을 법적 기준과 현장 안전 기준에 따라 수행합니다.
본 현장은 서울 마포구 신공덕동 펜트라우스 아파트 세대에서 인테리어 공사 중 확인된 누전 문제를 정밀 진단한 뒤, 주방 2개 선로 구간과 보일러실 1개 선로 구간의 누전 전선을 신규 규격 전선으로 교체한 사례입니다. 특히 초기 의심 회로 4개 중 실제 누전 회로 2개를 구분하여 오진단에 따른 불필요한 공사를 줄이고, 실제 원인 선로 중심으로 시공을 완료하였습니다.
바른전기는 단순 복구가 아니라 원인 진단 중심의 전기공사를 수행합니다. 누전 수리는 반드시 절연저항 측정, 회로 분리, 선로 추적, 손상 전선 철거, 신규 전선 교체, 최종 안전 검증까지 포함한 전문 공정으로 진행해야 하며, 국가 공인 정식 면허 등록 전기공사업체를 통해 안전하게 시공하는 것이 바람직합니다.
