본 시공 사례는 서울특별시 강서구 등촌동 우성빌라 세대에서 메인 누전차단기가 수시로 떨어지는 문제를 진단하고, 절연저항 측정을 통한 누전 점검과 노후 차단기 전체 교체를 진행한 현장입니다.
차단기가 반복적으로 떨어질 때는 차단기 자체의 고장뿐 아니라 배선 누전, 전기기기 절연 불량, 회로 과부하, 단자 접촉 불량 등 여러 원인을 검토해야 합니다. 따라서 차단기를 임의로 교체하거나 용량만 높이는 방식이 아니라, 전문 계측기를 이용해 원인을 구분한 뒤 적합한 보호장치를 적용해야 합니다.
핵심 요약: 기존 메인 30A 누전차단기가 반복적으로 트립하는 현장이었으나, 절연저항 측정 결과 배선 누전은 확인되지 않았습니다. 이에 따라 고장의 핵심 원인을 장기간 사용한 차단기의 노후화로 판단하고, 기존 차단기를 전부 철거한 뒤 메인 배선용차단기와 분기별 20A 누전차단기로 재구성하였습니다. 교체 후 실제 생활 전기 사용 상태에서 측정한 전체 부하전류는 6.50A로 확인되었습니다.
1. 현장 개요
| 공사명 | 등촌동 우성빌라 세대 노후 차단기 전체 교체 |
|---|---|
| 현장 위치 | 서울특별시 강서구 등촌동 우성빌라 |
| 현장 유형 | 공동주택 세대 분전반 |
| 접수 증상 | 메인 누전차단기가 특별한 이유 없이 수시로 트립하는 현상 |
| 핵심 진단 | 절연저항 측정, 누전 여부 확인, 차단기 노후 상태 점검, 부하전류 측정 |
| 고장 판정 | 배선 누전이 아닌 기존 차단기 노후화에 따른 오동작 가능성 |
| 교체 범위 | 메인 차단기, 분기 차단기, 동 부스바 및 분전반 커버 전체 교체 |
| 최종 부하전류 | 실제 생활 전기 사용 상태에서 6.50A 측정 |
2. 원인 진단 데이터
2-1. 기존 세대 분전반 상태 확인
현장 도착 후 가장 먼저 세대 분전반의 위치와 외관 상태를 확인하였습니다. 기존 분전반은 오래된 주택에서 흔히 확인되는 소형 매입형 구조였으며, 커버 변색과 노후 흔적이 전반적으로 확인되었습니다.
외관만으로 차단기 고장을 단정하지 않고, 차단기 종류와 내부 배선 구조 및 설치 연도를 확인하기 위해 분전반 커버를 개방하였습니다.

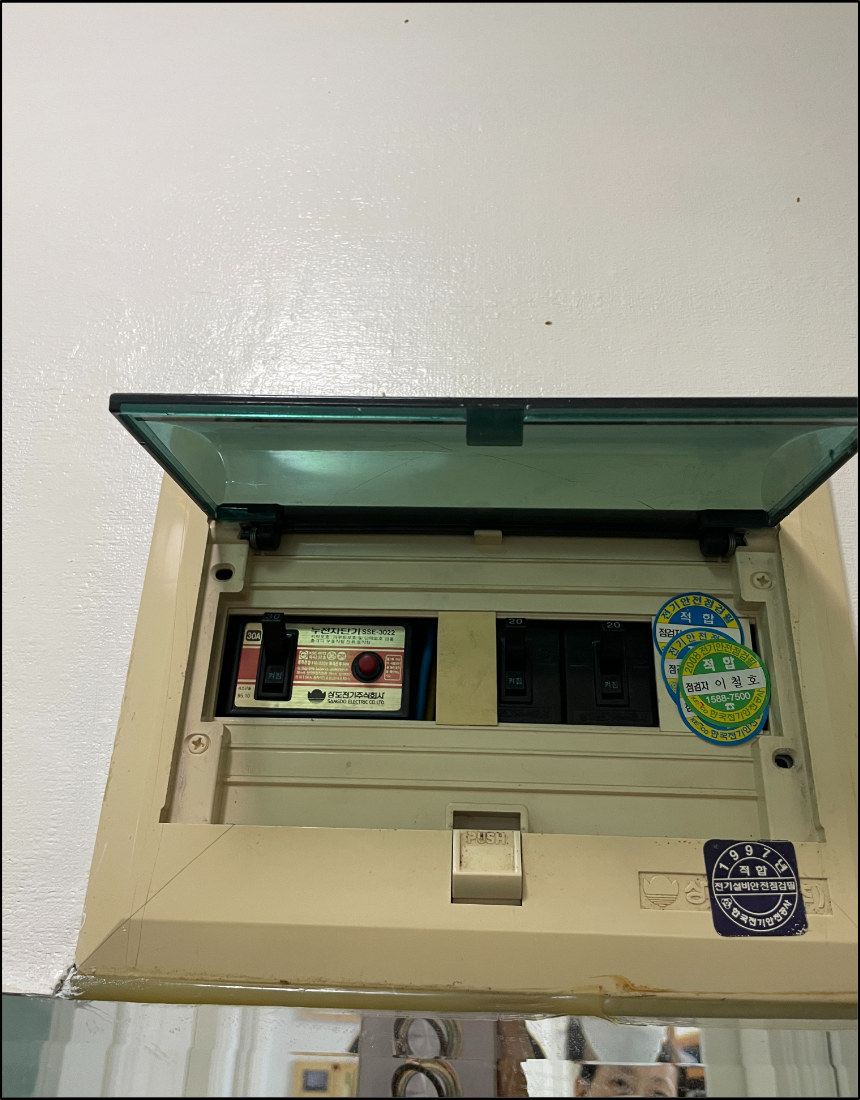

현장 도착 후 확인한 기존 매입형 세대 분전반으로, 오래된 커버와 구형 차단기 조작부가 확인됩니다.
커버를 개방한 결과 왼쪽에는 기존 30A 누전차단기가 설치되어 있었고, 오른쪽에는 20A 분기 차단기 2개가 구성되어 있었습니다. 내부 전선은 적색, 청색, 황색 및 백색 등으로 구분되어 있었으나, 차단기와 분전반 내부에는 장기간 사용에 따른 노후 상태가 확인되었습니다.

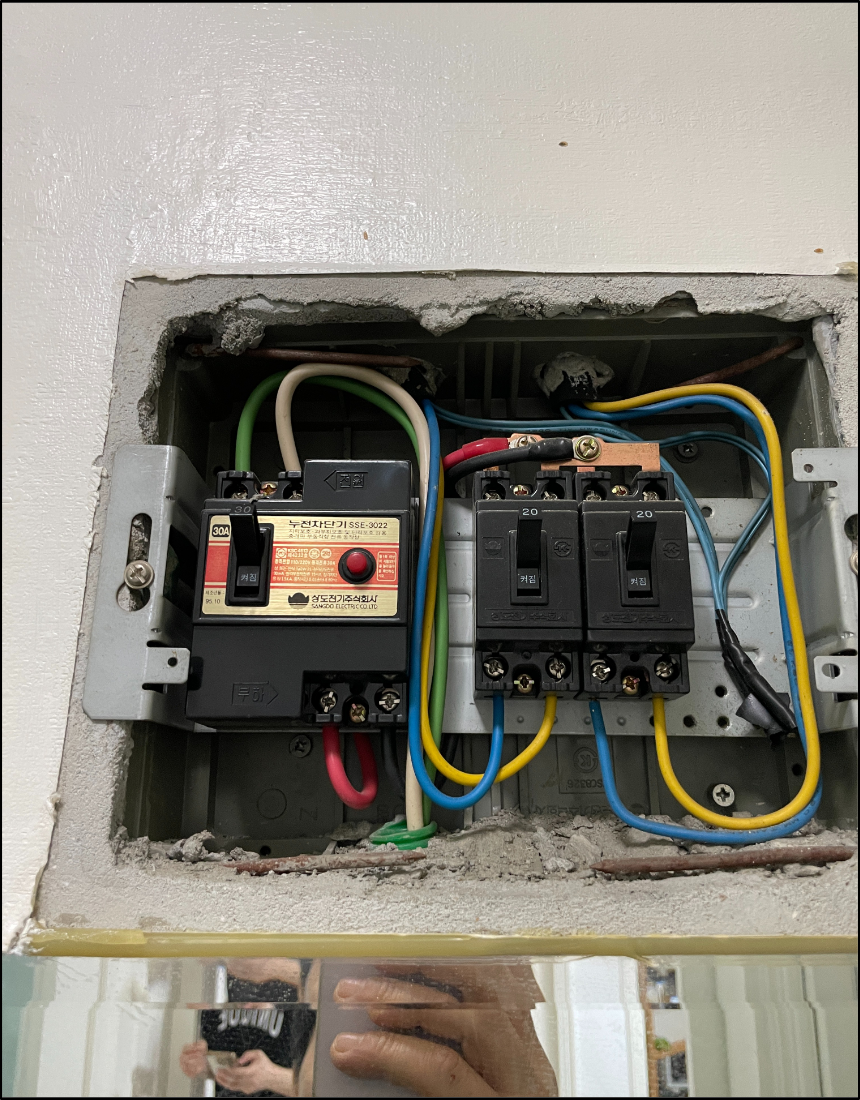

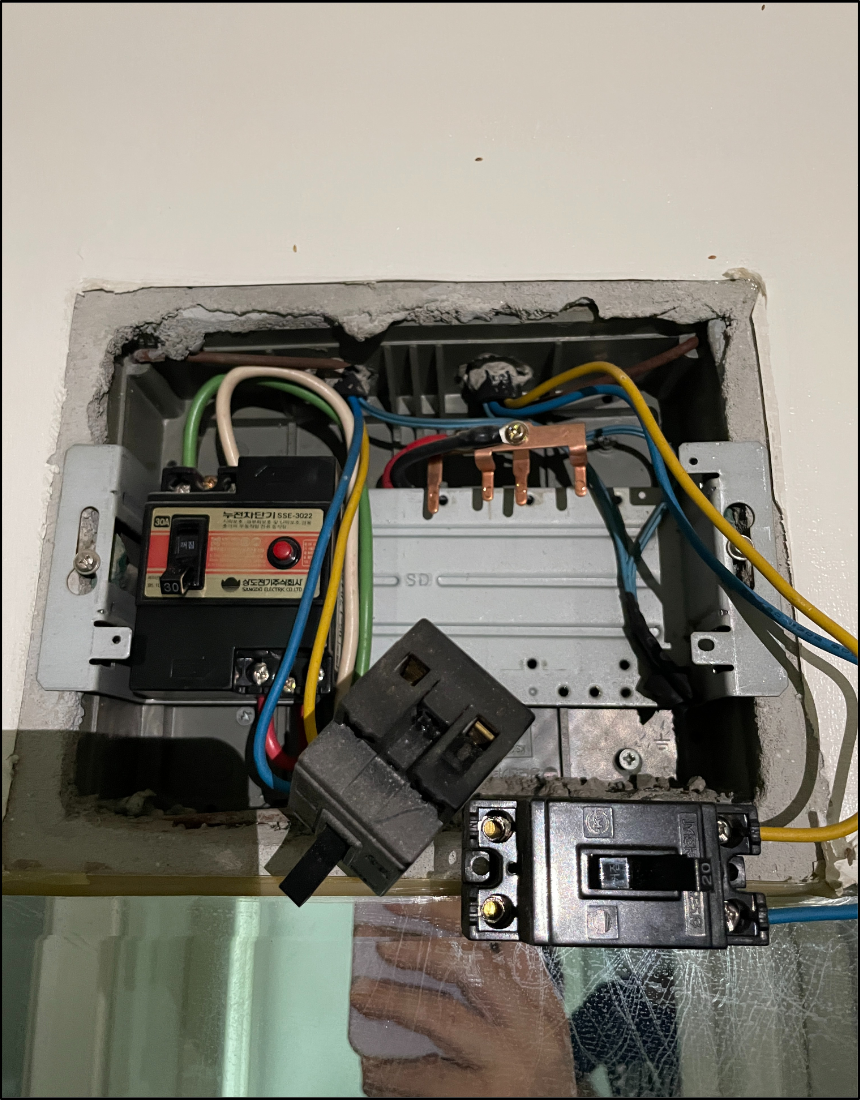

기존 분전반 커버를 분리한 뒤 메인 30A 누전차단기와 20A 분기 차단기 2개, 내부 배선 구성을 확인하였습니다.
2-2. 기존 메인 누전차단기 노후 상태 확인
기존 메인 누전차단기는 30A 용량의 구형 제품이었으며, 제품 표면에는 제조 시기를 나타내는 것으로 보이는 ‘95.10’ 표기가 확인되었습니다.
설치 후 장기간이 경과한 차단기는 외관이 정상으로 보여도 내부 기구부, 접점, 트립 장치 및 누전 검출부의 성능이 저하될 수 있습니다. 특히 반복적인 트립 이력이 있는 경우에는 실제 배선 누전과 차단기 자체의 오동작 가능성을 반드시 구분해야 합니다.

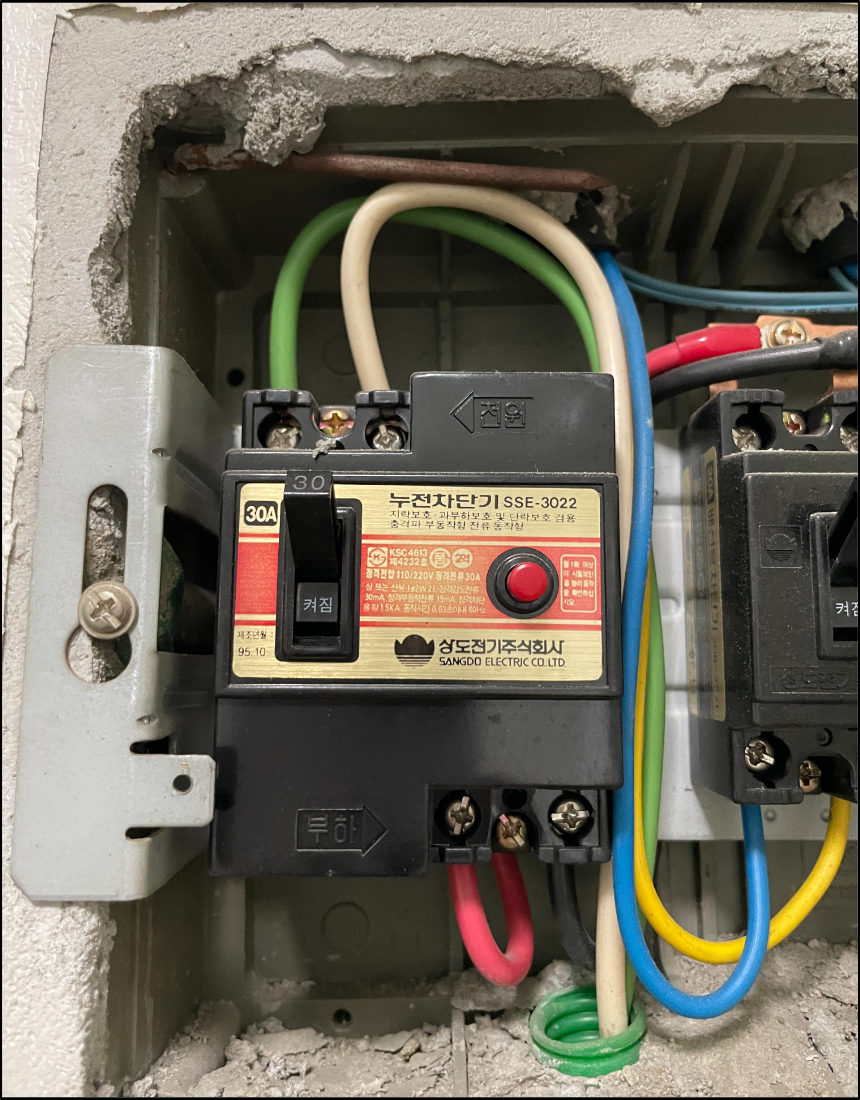

반복 트립이 발생한 구형 30A 메인 누전차단기의 외관과 제품 표기를 근접 확인한 장면입니다.
2-3. 절연저항 측정을 통한 누전 검사
차단기가 오래되었다는 이유만으로 바로 교체하지 않고, 먼저 절연저항계를 이용하여 세대 전기배선의 누전 여부를 검사하였습니다.
절연저항 측정은 전선과 접지 사이 또는 도체 사이의 절연 상태를 확인하여 전류가 비정상적으로 새어 나갈 가능성이 있는지 판단하는 과정입니다. 본 현장에서는 측정 결과 배선의 누전성 절연 저하가 확인되지 않았습니다.

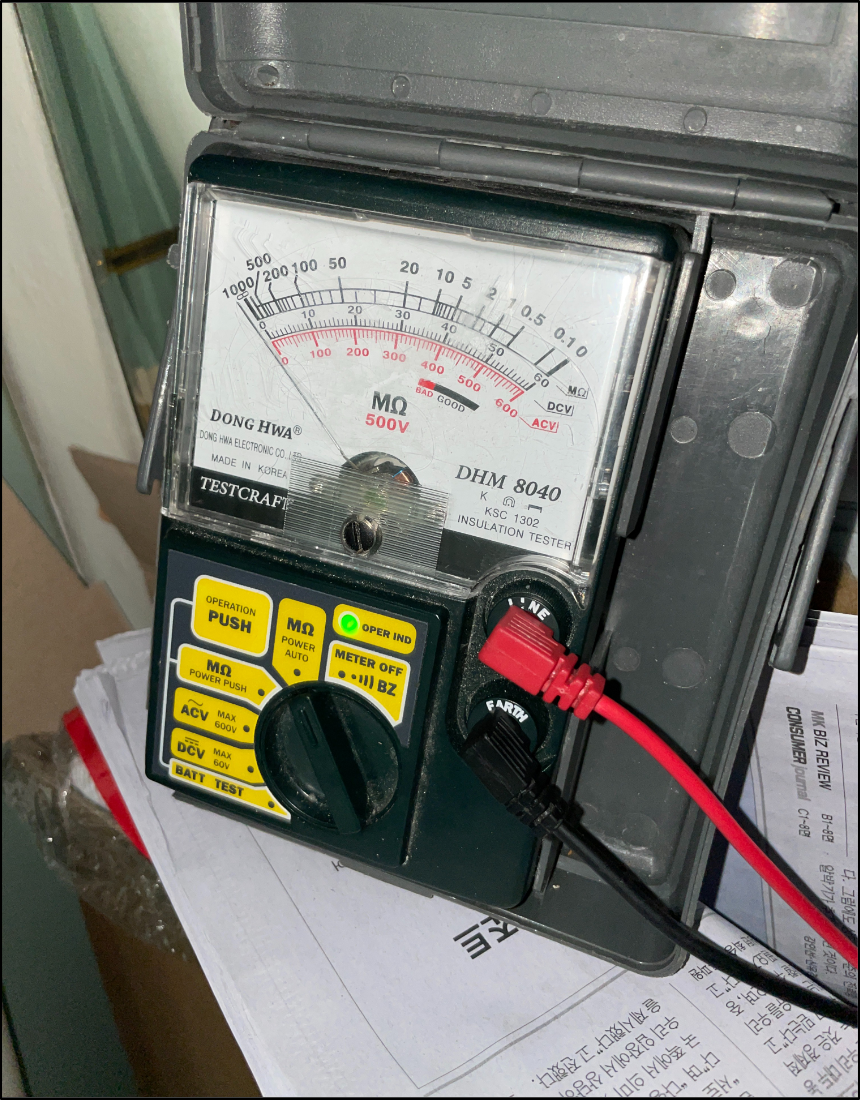

차단기 고장을 단정하기 전에 절연저항계를 사용하여 세대 전기배선의 누전 및 절연 상태를 점검하였습니다.
진단 결론: 절연저항 측정 결과 세대 배선에서 누전 원인이 확인되지 않았으며, 반복적인 메인 차단기 트립의 핵심 원인은 장기간 사용한 기존 차단기의 노후화와 내부 동작 불안정으로 판단하였습니다.
주요 사용 자재 및 규격
| 구분 | 적용 자재 | 적용 목적 |
|---|---|---|
| 메인 보호장치 | D32 표기 메인 배선용차단기 | 기존 30A 구형 메인 누전차단기 대체 및 세대 주회로 보호 |
| 분기 보호장치 | 20A 누전차단기 2개 | 분기회로별 누전과 과전류 보호 |
| 회로 연결 | 동 부스바 및 접속 배선 | 메인 차단기와 분기 차단기 사이의 안정적인 전원 분배 |
| 외함 부속 | 신규 세대 분전반 커버 | 충전부 접촉 방지와 분전반 외관 정리 |
| 진단 장비 | 절연저항계 및 클램프미터 | 누전 여부와 실제 부하전류 확인 |
3. 규격 준수 시공 내역
3-1. 신규 차단기와 분전반 부속 준비
원인 진단을 마친 후 기존 분전반 구조와 회로 수에 맞춰 메인 배선용차단기, 20A 분기 누전차단기, 동 부스바 및 신규 분전반 커버를 준비하였습니다.
신규 제품은 설치 전에 정격과 단자 구조, 전원 측과 부하 측 표시 및 분전반 내부 장착 가능 여부를 확인하였습니다.

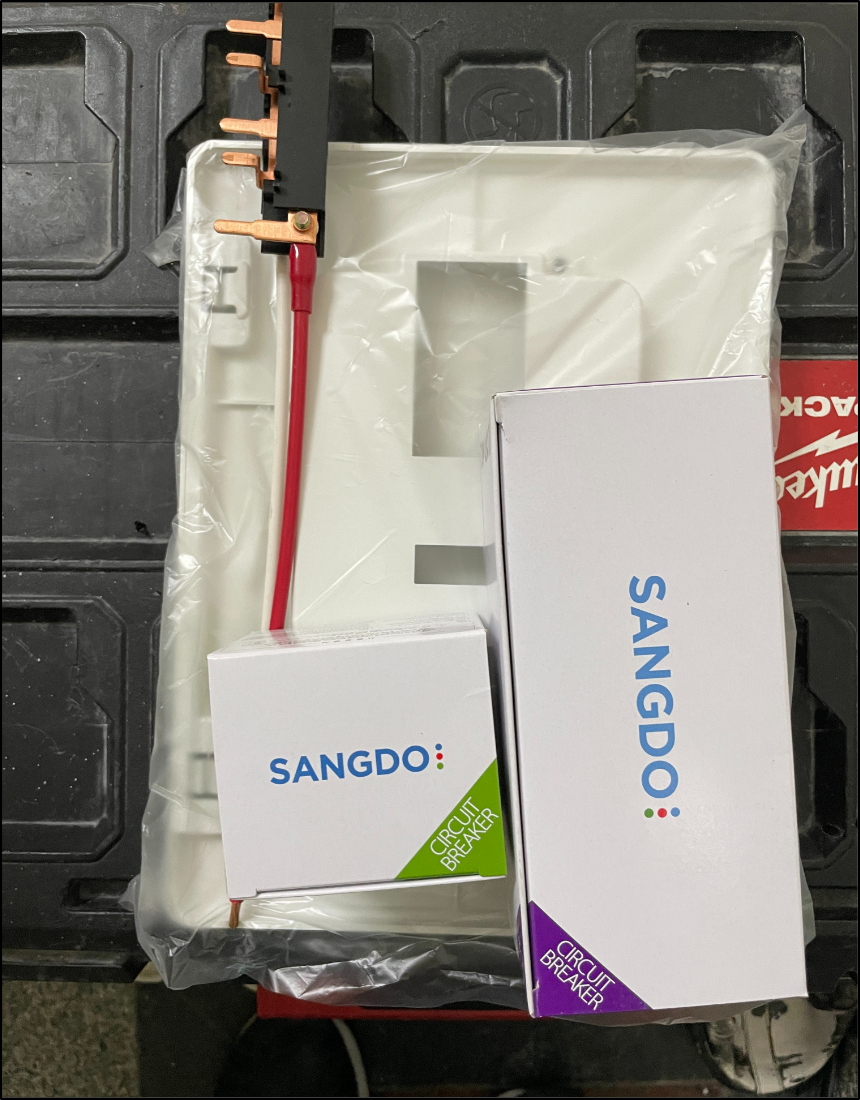

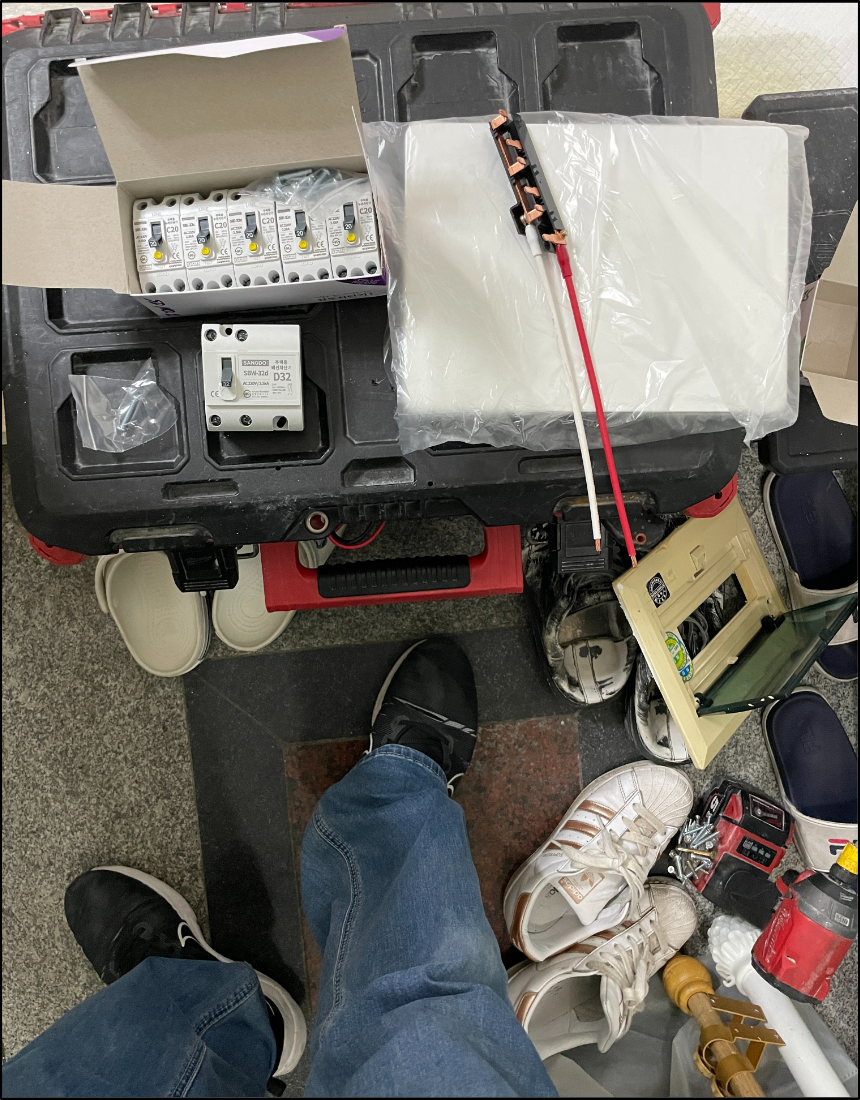

메인 배선용차단기, 분기 누전차단기, 동 부스바와 신규 분전반 커버 등 교체 작업에 필요한 자재를 준비하였습니다.
포장을 개봉한 뒤 메인 차단기와 분기 누전차단기의 수량을 확인하고, 동 부스바와 접속 배선 및 커버 부속을 작업 순서에 맞게 배치하였습니다.
신규 메인 차단기와 20A 분기 누전차단기, 부스바, 접속 배선 및 분전반 커버의 규격과 수량을 확인하였습니다.
3-2. 기존 노후 차단기 전체 철거
안전한 교체 작업을 위해 전원을 차단하고 무전압 상태를 확인한 뒤, 기존 분기 차단기와 접속 배선을 순차적으로 분리하였습니다.
차단기 철거 과정에서는 기존 전선의 상별 위치와 회로 구성을 구분하고, 전선 피복의 경화, 손상 및 단자부 변색 여부도 함께 확인하였습니다. 이후 기존 메인 누전차단기까지 철거하여 신규 규격 제품을 설치할 공간을 확보하였습니다.
안전하게 전원을 차단한 뒤 노후된 기존 분기 차단기를 철거하고 신규 차단기 설치 공간을 확보하였습니다.
주의 사항: 반복적으로 차단기가 떨어진다고 해서 기존 전선 규격은 그대로 둔 채 차단기 용량만 임의로 높여서는 안 됩니다. 차단기는 전선과 부하를 보호하는 장치이므로, 회로의 전선 규격과 허용전류 및 실제 사용 부하를 함께 검토해야 합니다.
3-3. 메인 배선용차단기와 분기 누전차단기 설치
기존 차단기를 철거한 자리에 신규 메인 배선용차단기와 20A 분기 누전차단기 2개를 설치하였습니다.
본 현장은 기존처럼 메인 차단기 한 대에만 누전 보호 기능을 집중시키는 방식에서 벗어나, 메인 회로에는 배선용차단기를 적용하고 각 분기회로에는 누전차단기를 구성하는 방식으로 정비하였습니다.
동 부스바를 이용하여 메인 차단기에서 각 분기 차단기로 전원을 분배하고, 전원선과 부하선이 서로 뒤바뀌지 않도록 단자 표시를 확인한 뒤 접속하였습니다. 단자 체결 후에는 도체가 과도하게 노출되지 않았는지, 전선이 차단기 외함에 눌리지 않았는지 점검하였습니다.

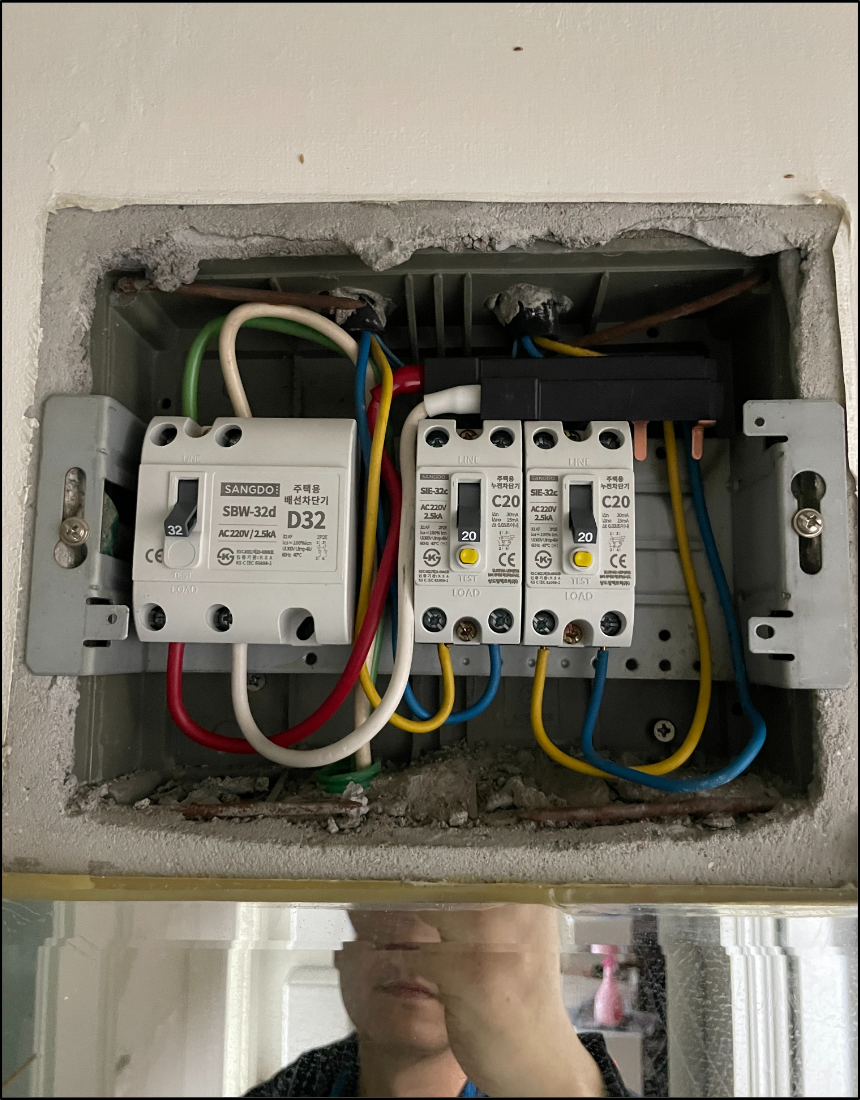

메인 배선용차단기와 분기별 20A 누전차단기 2개를 설치하고 동 부스바와 기존 회로 배선을 규격에 맞게 접속하였습니다.
- 기존 노후 차단기 전체 철거
- D32 표기 메인 배선용차단기 설치
- 20A 분기 누전차단기 2개 설치
- 동 부스바를 이용한 분기 전원 공급 구성
- 전원 측과 부하 측 방향 구분
- 전선 피복 손상과 도체 과다 노출 여부 확인
- 차단기 단자 체결 상태 확인
- 분전반 내부 배선 간섭과 눌림 여부 점검
4. 안전성 검증 결과
4-1. 실제 생활 부하 상태에서 과부하 검사
차단기 교체 후 고객에게 평소와 동일한 전기 사용 상태를 유지하도록 요청하고, 클램프미터를 이용해 세대 전체 부하전류를 측정하였습니다.
측정 결과 전체 사용전류는 6.50A로 확인되었습니다. 이는 측정 당시 메인 차단기 정격에 비해 충분한 여유가 있는 상태로, 반복 트립의 원인이 세대의 상시 과부하 때문은 아닌 것으로 판단하였습니다.

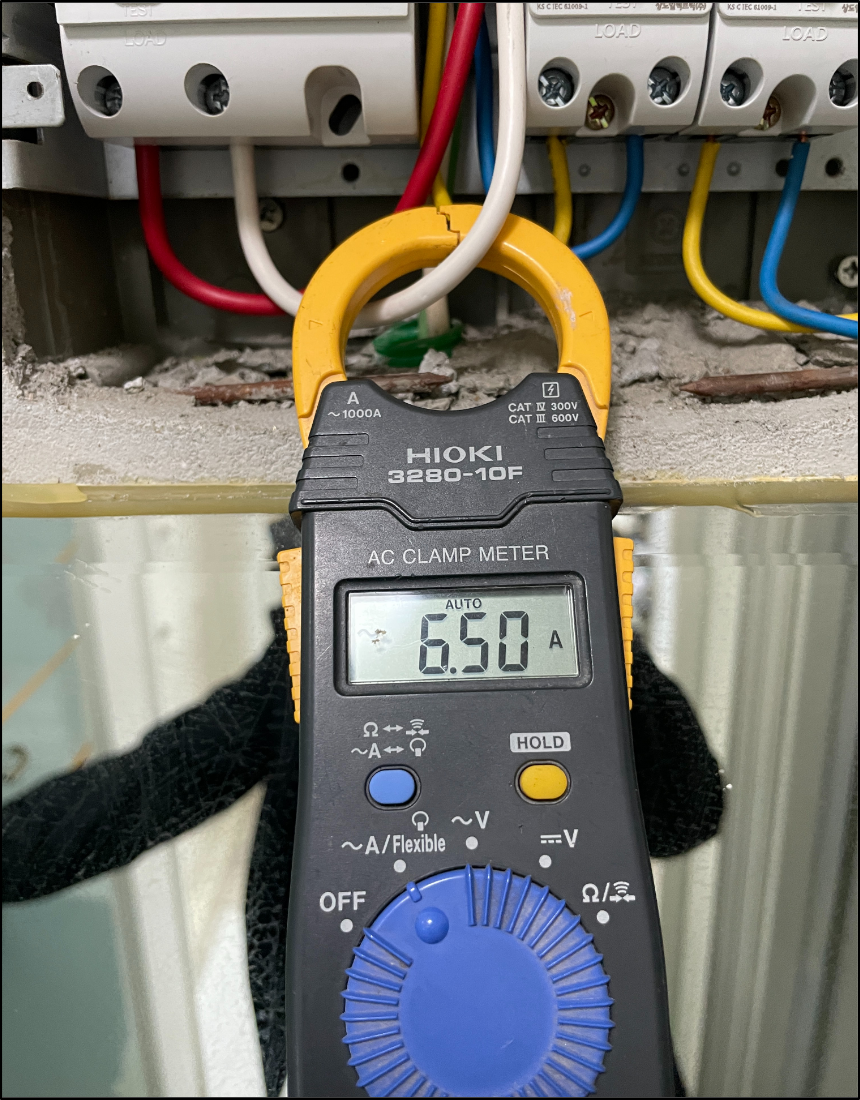

고객의 평소 전기 사용 상태를 유지한 조건에서 세대 전체 부하전류를 측정한 결과 6.50A가 확인되었습니다.
부하 측정 해석: 6.50A는 점검 당시 고객이 사용한 전기기기의 합산 전류입니다. 향후 고용량 전열기기, 에어컨, 전자레인지 등을 동시에 추가로 사용할 경우에는 부하전류가 달라질 수 있으므로 이번 측정값을 세대의 최대 부하로 단정하지 않습니다.
4-2. 신규 분전반 커버 설치
차단기 설치와 부하전류 측정을 완료한 후 신규 분전반 커버를 설치하였습니다.
커버를 연 상태에서도 메인 차단기와 분기 차단기의 위치 및 정격 표시를 쉽게 확인할 수 있도록 정리하였으며, 차단기 조작부 이외의 충전부가 외부로 노출되지 않도록 마감하였습니다.

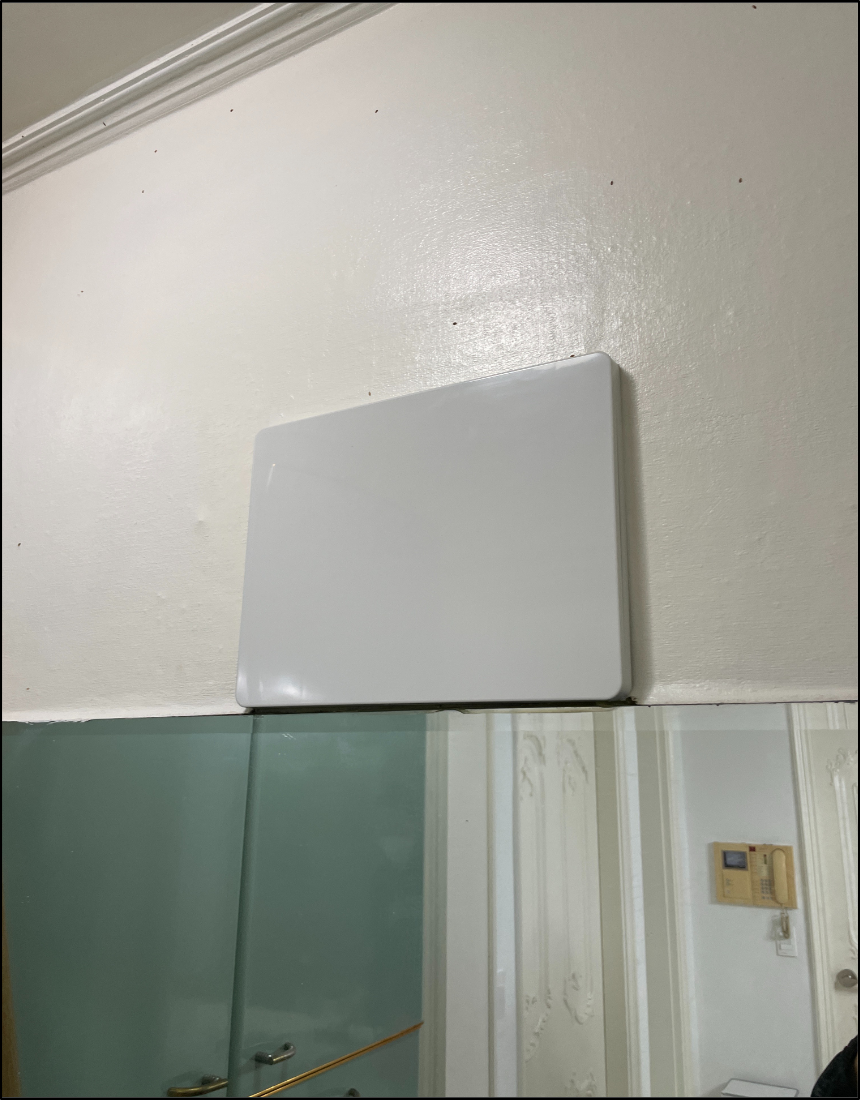

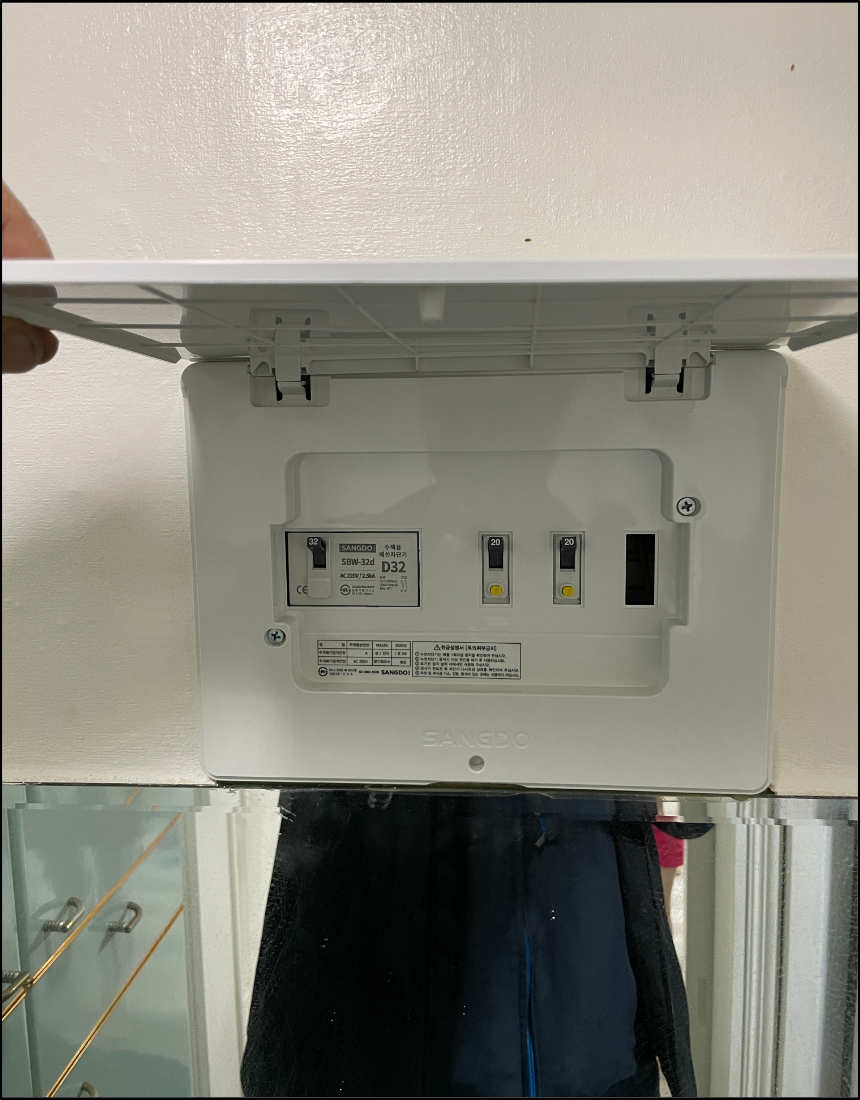

신규 분전반 커버를 설치한 뒤 커버를 연 상태에서 메인 D32 차단기와 20A 분기 누전차단기의 조작부를 확인하였습니다.
최종적으로 커버의 개폐 상태와 벽면 고정 상태를 확인하고, 기존에 색이 바래고 오염된 커버를 흰색 신규 커버로 교체하여 외관과 안전성을 함께 개선하였습니다.
기존의 변색되고 노후된 커버를 철거한 후 신규 흰색 분전반 커버로 교체하여 외관과 충전부 보호 상태를 정리하였습니다.
| 배선 누전 여부 | 절연저항 측정 결과 누전성 저하 없음 |
|---|---|
| 고장 원인 | 기존 메인 누전차단기의 장기 사용과 노후화에 따른 동작 불안정 |
| 메인 차단기 | 기존 30A 구형 누전차단기 철거 후 D32 표기 배선용차단기 설치 |
| 분기 차단기 | 20A 누전차단기 2개 설치 |
| 전원 분배 | 동 부스바 적용 및 단자 체결 상태 확인 |
| 측정 부하전류 | 실제 생활 전기 사용 상태에서 6.50A |
| 최종 마감 | 신규 분전반 커버 설치 및 개폐 상태 확인 |
최종 결과: 세대 전기배선의 절연 상태에는 이상이 없었으며, 반복적인 메인 차단기 트립은 기존 차단기의 노후화로 인한 고장으로 판단되었습니다. 메인 배선용차단기와 분기별 20A 누전차단기로 전체 교체하고 실제 사용 부하전류 6.50A를 확인한 뒤 신규 분전반 커버까지 설치하여 작업을 완료하였습니다.
