부천 전기 누전 출장 수리 업체 바른전기, 상동 금호 어울림 아파트 노후 차단기 교체 현장 사례
작성일2026-07-24
본문
부천시 원미구 상동 행복한마을 금호어울림아파트 세대에서 발생한 잦은 메인 차단기 트립 문제를 점검하고, 기존 노후 차단기를 현행 전기 설비 구성에 적합한 신규 규격 차단기로 교체한 현장 사례입니다.
해당 세대는 시간이 지날수록 메인 차단기의 트립 주기가 짧아지고 있었으며, 주방 인덕션과 세탁기·건조기 등 고전력 가전제품을 함께 사용하는 전기 사용 환경도 확인되었습니다. 당사 책임 기술진은 세대 내 부하 상태, 기존 차단기 노후도 및 회로 구성을 종합적으로 점검한 뒤 전체 차단기 교체 작업을 진행하였습니다.
기존 30A급 구형 메인 누전 차단기와 노후 분기 차단기를 철거하고, 고전력 가전제품 사용 환경을 고려하여 신규 40A 주택용 메인 배선용 차단기와 분기 누전 차단기 5개, 신규 동 부스 바를 적용하였습니다. 교체 후에는 회로별 절연저항 측정과 전원 복구 검수를 실시하여 누전 여부와 정상 작동 상태를 확인하였습니다.
1. 현장 개요
| 현장 위치 | 부천시 원미구 상동 행복한마을 금호어울림아파트 세대 |
|---|---|
| 작업 요청 | 잦은 메인 차단기 트립 원인 점검 및 노후 차단기 전체 교체 |
| 주요 증상 | 시간이 지날수록 메인 차단기의 트립 주기가 짧아지는 현상 |
| 주요 사용 부하 | 주방 인덕션, 식기세척기, 세탁기, 건조기 등 고전력 가전제품 |
| 핵심 시공 | 기존 차단기 전체 철거, 메인 차단기 40A 적용, 분기 누전 차단기 및 동 부스 바 교체 |
1-1. 기존 세대 분전반 상태

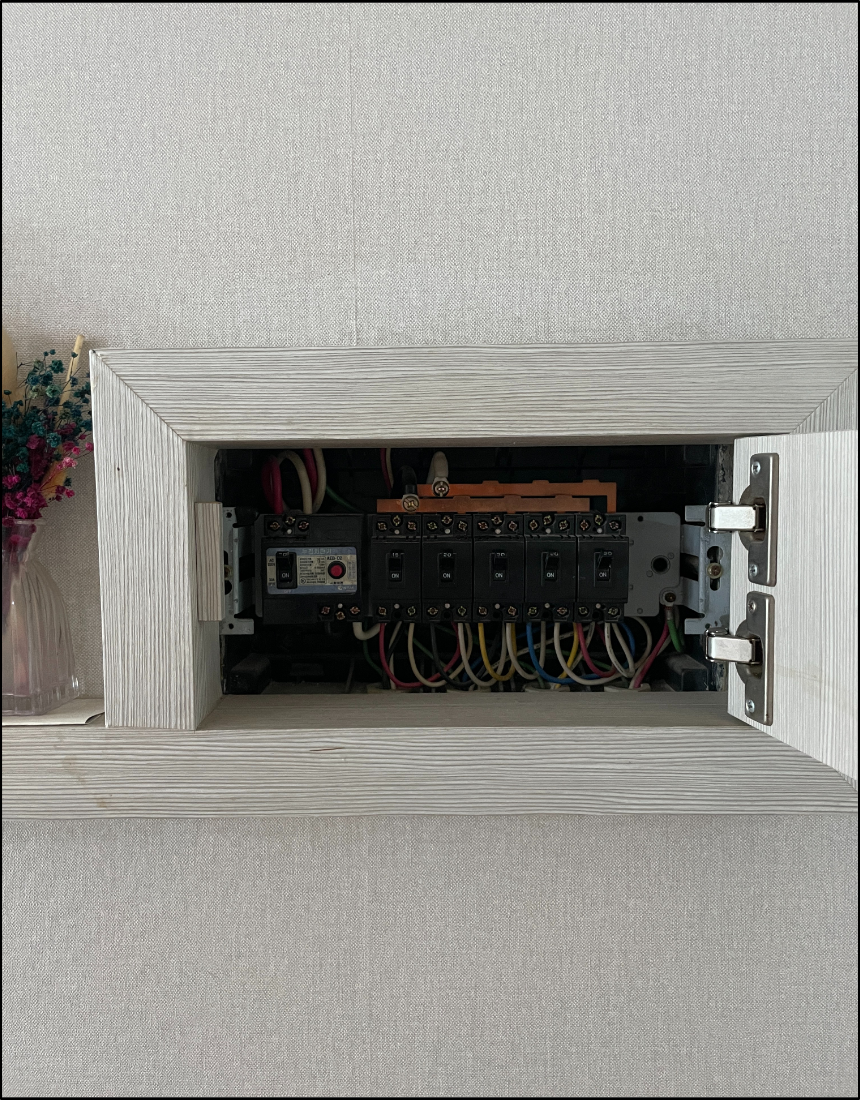

기존 메인 누전 차단기와 검은색 구형 분기 차단기가 설치되어 있던 교체 전 세대 분전반 상태입니다.
분전반 커버를 개방한 결과, 기존 설비는 구형 메인 누전 차단기와 다수의 검은색 분기 차단기로 구성되어 있었습니다. 차단기와 동 부스 바, 단자부 및 배선의 사용 기간이 오래된 상태였으며, 메인 차단기가 반복적으로 트립되는 현상을 단순한 일시적 오동작으로 판단하기 어려운 조건이었습니다.
차단기 트립은 실제 누전, 과부하, 단자 접촉 불량, 차단기 내부 열화 등 여러 원인으로 발생할 수 있으므로 외관만 보고 차단기 고장으로 단정하지 않고 전기 사용량과 회로 상태를 함께 점검해야 합니다.
2. 사용 장비 및 진단 데이터

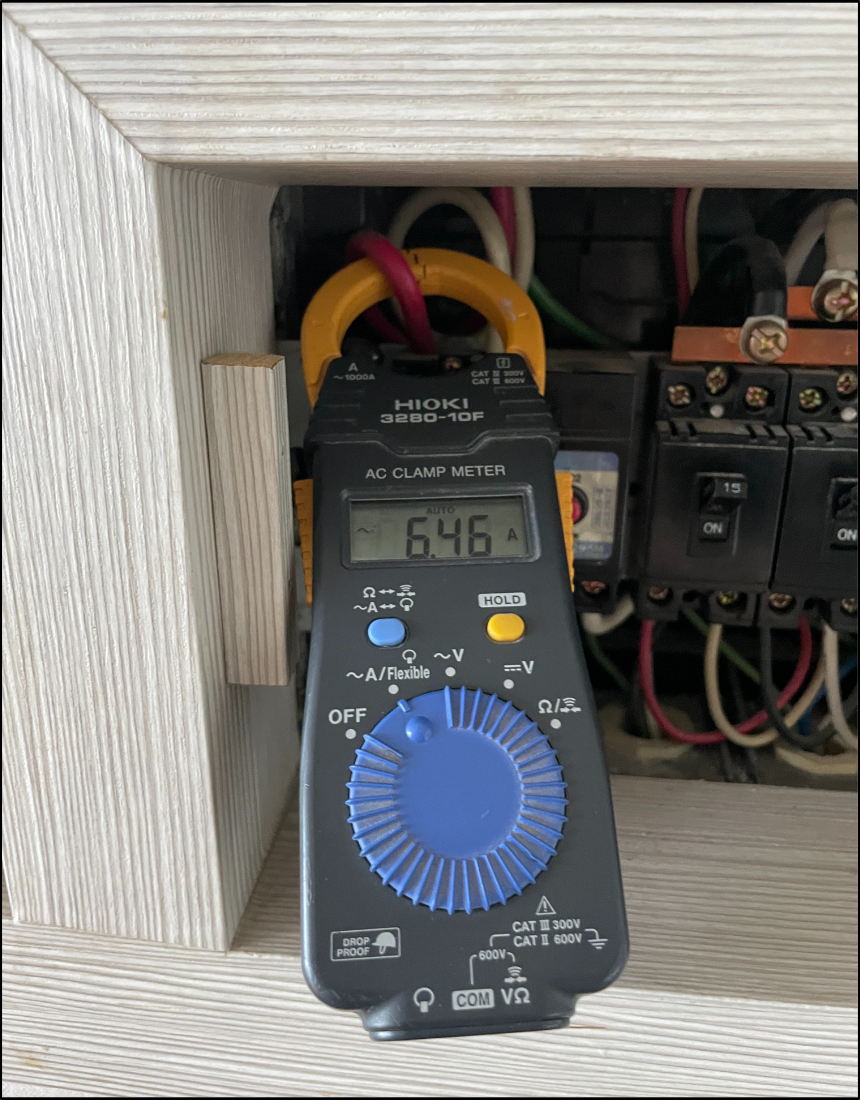

차단기 교체 전 세대의 전기 사용 상태를 확인하기 위해 클램프 미터로 측정한 전류는 6.46A였습니다.
| 전류 측정 장비 | AC 클램프 미터 |
|---|---|
| 점검 시 측정 전류 | 6.46A |
| 누전 검사 장비 | 500V 절연저항계 |
| 검사 항목 | 회로별 절연 상태, 누전 여부, 차단기 단자 접속 상태 |
현장 점검 당시 클램프 미터로 확인한 전류는 6.46A였습니다. 해당 값은 측정 순간에 사용 중이던 부하의 전류이며, 인덕션·세탁기·건조기 등 모든 고전력 기기가 동시에 작동할 때의 최대 부하를 의미하지는 않습니다. 따라서 차단기 선정은 순간 전류값만으로 결정하지 않고 세대의 실제 전기 사용 패턴과 회로 구성을 함께 검토해야 합니다.
2-1. 고전력 가전제품 사용 환경 분석

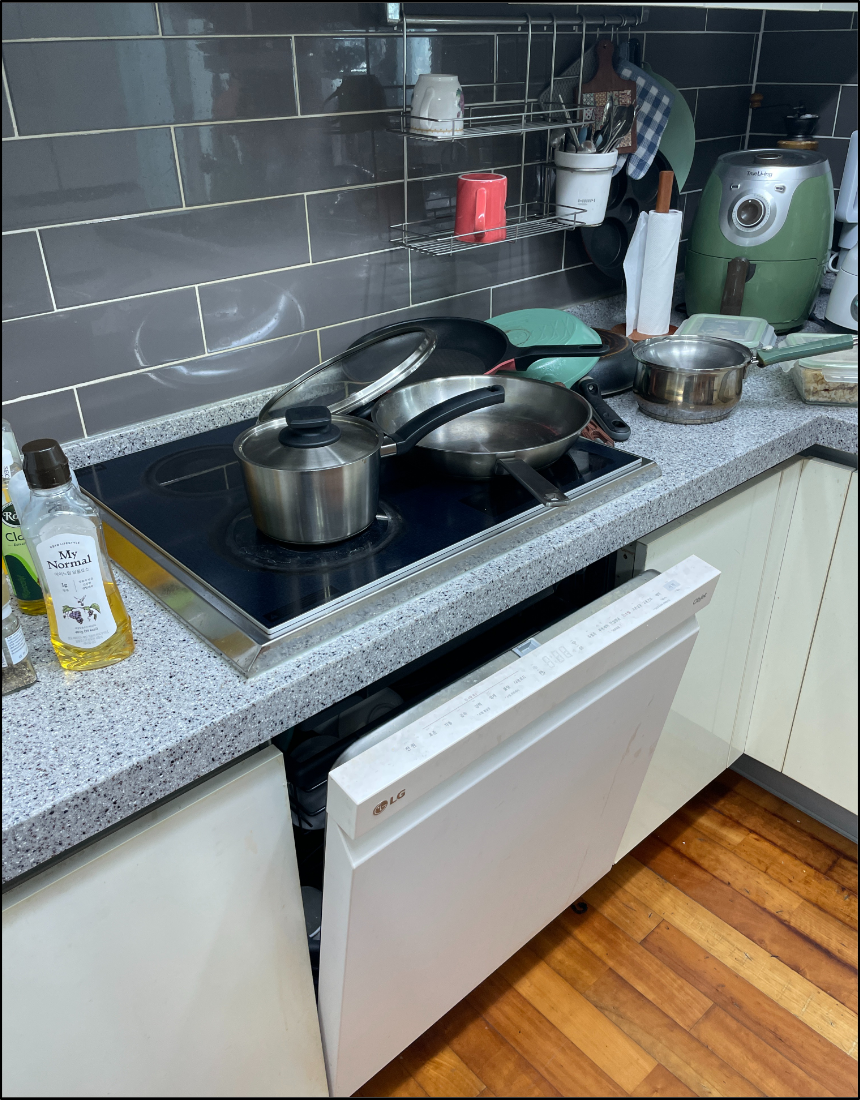

주방에는 인덕션과 식기세척기 등 소비전력이 큰 가전제품이 사용되고 있어 세대 부하 환경을 함께 점검하였습니다.

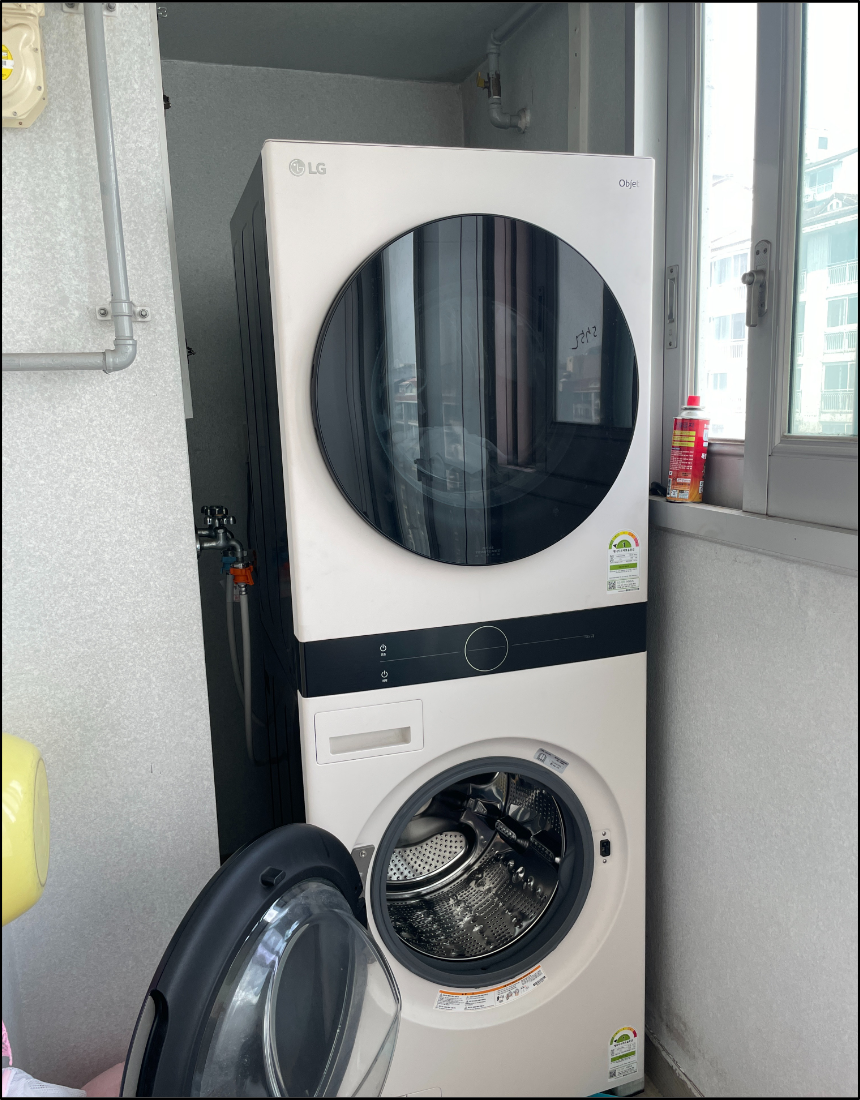

베란다에 설치된 세탁기와 건조기 등 고전력 가전제품의 사용 환경을 확인한 장면입니다.
해당 세대에서는 주방 인덕션과 식기세척기, 세탁기와 건조기 등 소비전력이 큰 가전제품을 사용하고 있었습니다. 이러한 설비는 작동 시간과 동시 사용 여부에 따라 세대 전체 부하가 크게 달라질 수 있습니다.
기존 메인 차단기와 배선 계통의 상태를 검토한 결과, 단순히 트립된 차단기를 다시 투입하는 방식이 아니라 노후 차단기 전체를 교체하고 고전력 사용 환경을 반영한 메인 보호장치 구성이 필요하다고 판단하였습니다.
3. 규격 준수 시공 내역
3-1. 사용 자재 및 적용 규격

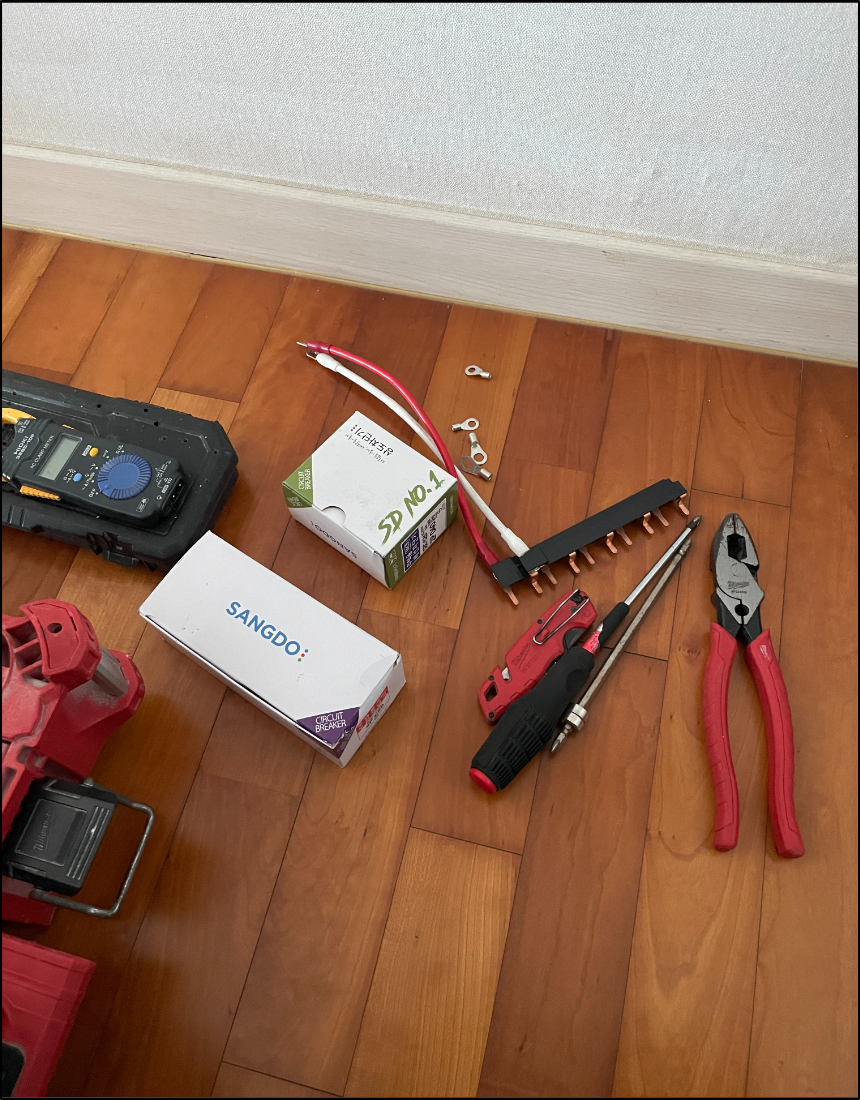

메인 배선용 차단기, 분기 누전 차단기, 신규 동 부스 바와 배선 접속 공구를 준비한 모습입니다.
| 구분 | 적용 자재 | 용도 |
|---|---|---|
| 메인 차단기 | 주택용 배선용 차단기 40A | 세대 전체 회로의 과전류 및 과부하 보호 |
| 분기 차단기 | 주택용 누전 차단기 5개 | 각 분기 회로의 누전 및 과전류 보호 |
| 회로 규격 | 20A 및 32A 분기 차단기 구성 | 회로별 사용 부하에 따른 분기 보호 |
| 전원 분배 부품 | 신규 동 부스 바 | 분기 차단기 간 안정적인 전원 분배 및 접속 |
메인 차단기 용량은 고전력 가전제품을 사용한다는 이유만으로 임의 증량해서는 안 됩니다. 기존 인입 배선과 상위 전원 계통, 단자 상태 및 보호 협조 조건을 현장에서 확인한 뒤 적용해야 합니다. 본 현장은 당사 책임 기술진의 현장 점검을 거쳐 기존 30A급 메인 차단기를 신규 40A 배선용 차단기로 교체하였습니다.
3-2. 복도 EPS 메인 전력 차단

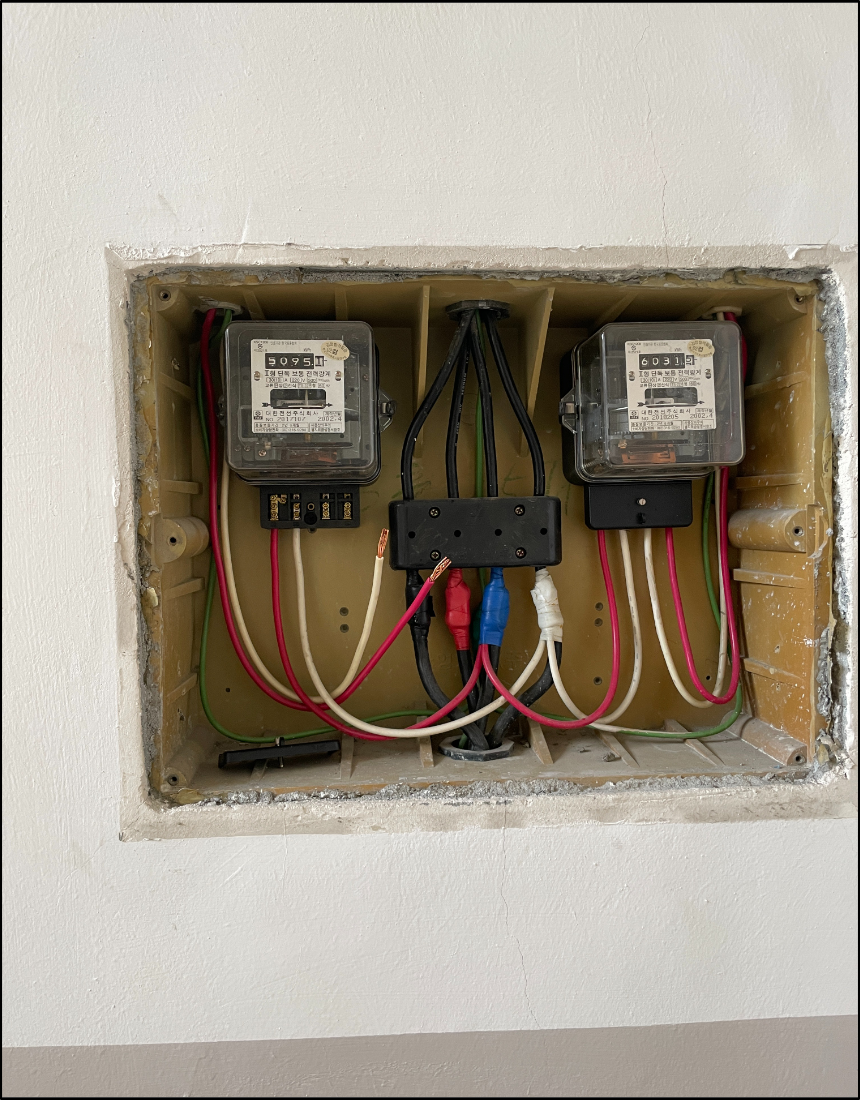

세대 분전반 작업 전 상위 전원을 안전하게 차단하기 위해 확인한 복도 EPS 전력량계함 내부입니다.
세대 분전반 내부 차단기를 철거하기 전 복도 EPS에서 해당 세대의 상위 전원을 차단하였습니다. 전원 차단 후 무전압 상태를 확인하고, 오투입 방지와 작업 구역 안전을 확보한 상태에서 철거 작업을 진행하였습니다.
3-3. 기존 노후 차단기 전체 철거

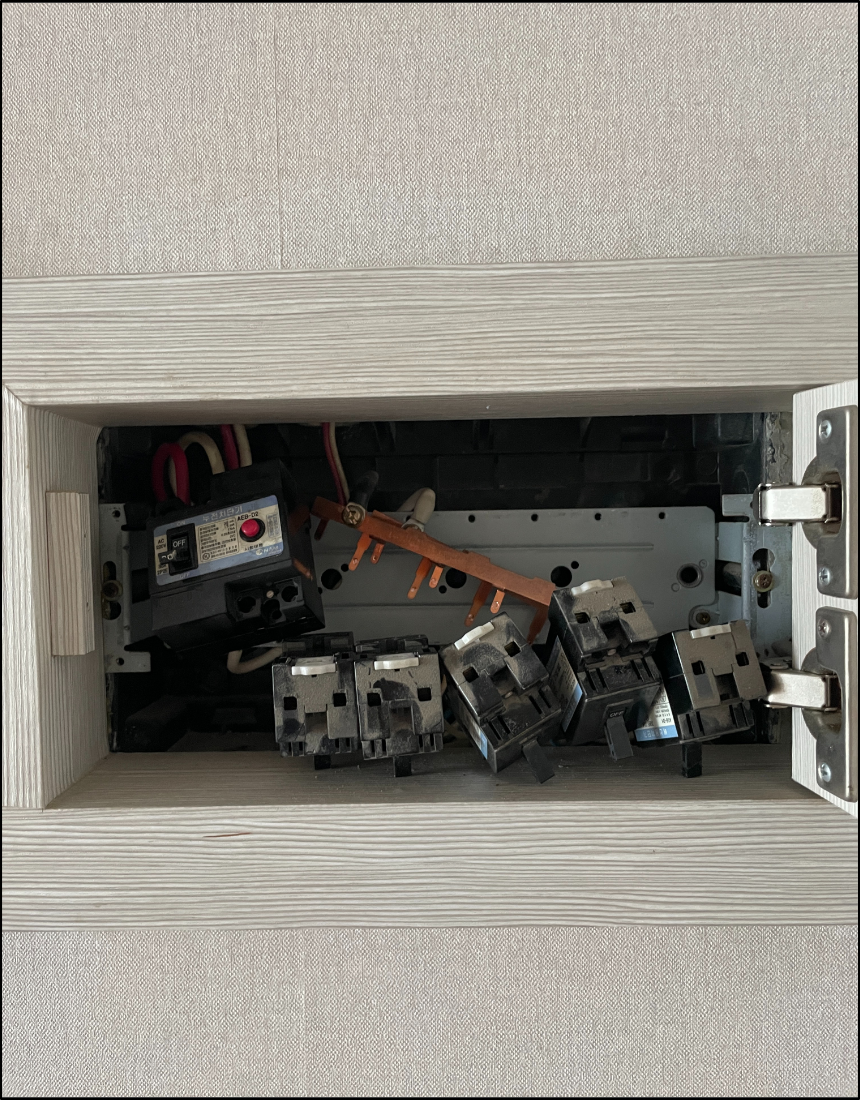

세대 상위 전원을 차단한 뒤 기존 메인 차단기, 분기 차단기와 노후 동 부스 바를 철거한 상태입니다.
기존 메인 차단기, 분기 차단기 및 노후 동 부스 바를 전체 철거하였습니다. 철거 과정에서는 각 회로의 전원선과 부하선을 구분하고, 기존 배선의 피복 손상과 단자 열화 여부를 함께 확인하였습니다.
3-4. 분기 누전 차단기 설치

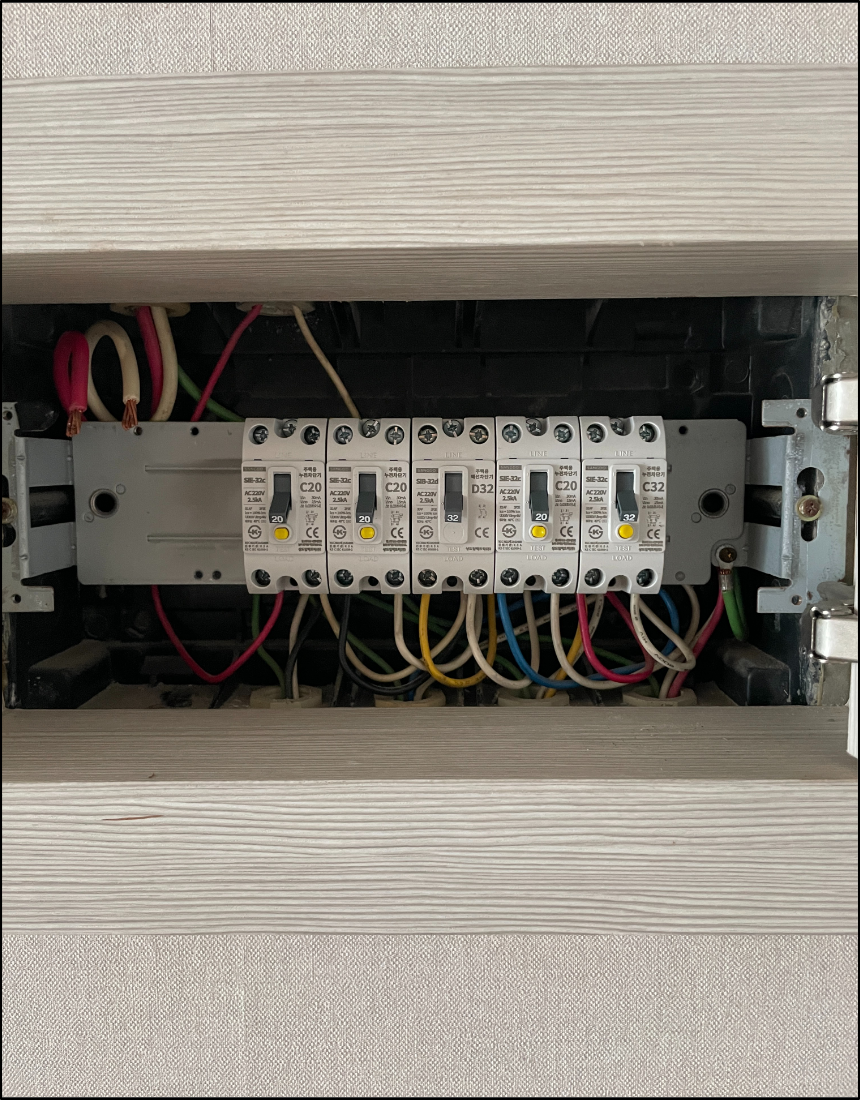

기존 노후 차단기를 제거한 분전반에 신규 규격 분기 누전 차단기를 배치하고 설치한 과정입니다.
철 베이스 고정 위치와 분전반 내부 공간을 확인한 뒤 신규 분기 누전 차단기 5개를 먼저 설치하였습니다. 각 회로의 사용 목적과 기존 배선 구성을 기준으로 20A 및 32A 차단기를 배치하고, 부하측 배선을 회로별로 구분하여 접속하였습니다.
3-5. 메인 40A 차단기와 신규 동 부스 바 설치

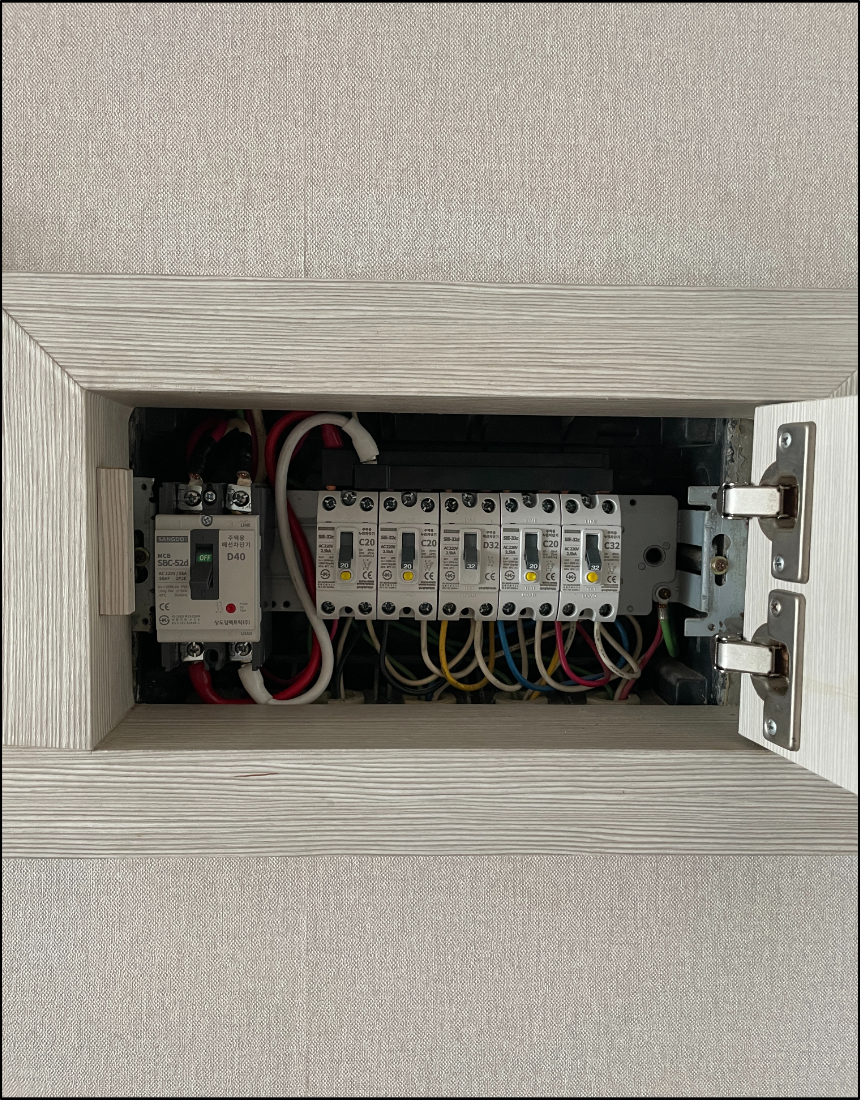

신규 40A 주택용 메인 배선용 차단기와 분기 누전 차단기, 동 부스 바 설치를 완료한 분전반입니다.

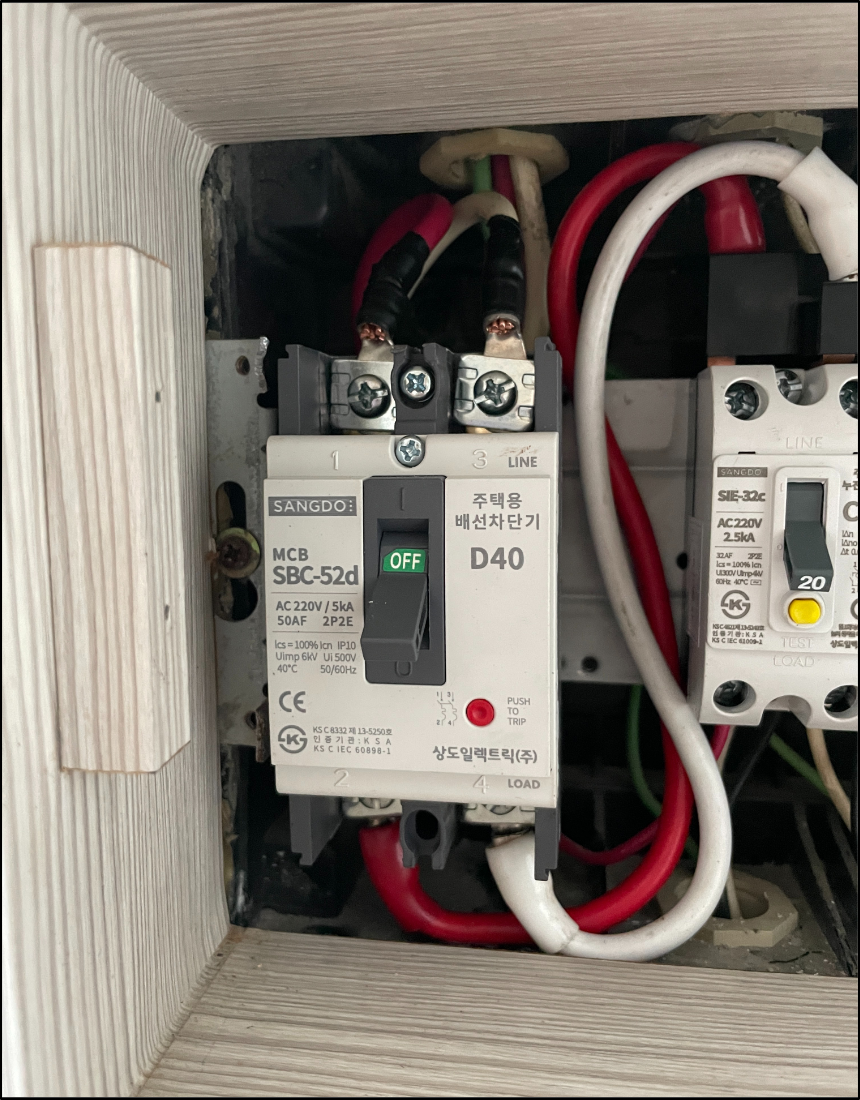

고전력 가전제품 사용 환경과 세대 전원 계통을 검토한 뒤 적용한 신규 D40 메인 배선용 차단기입니다.

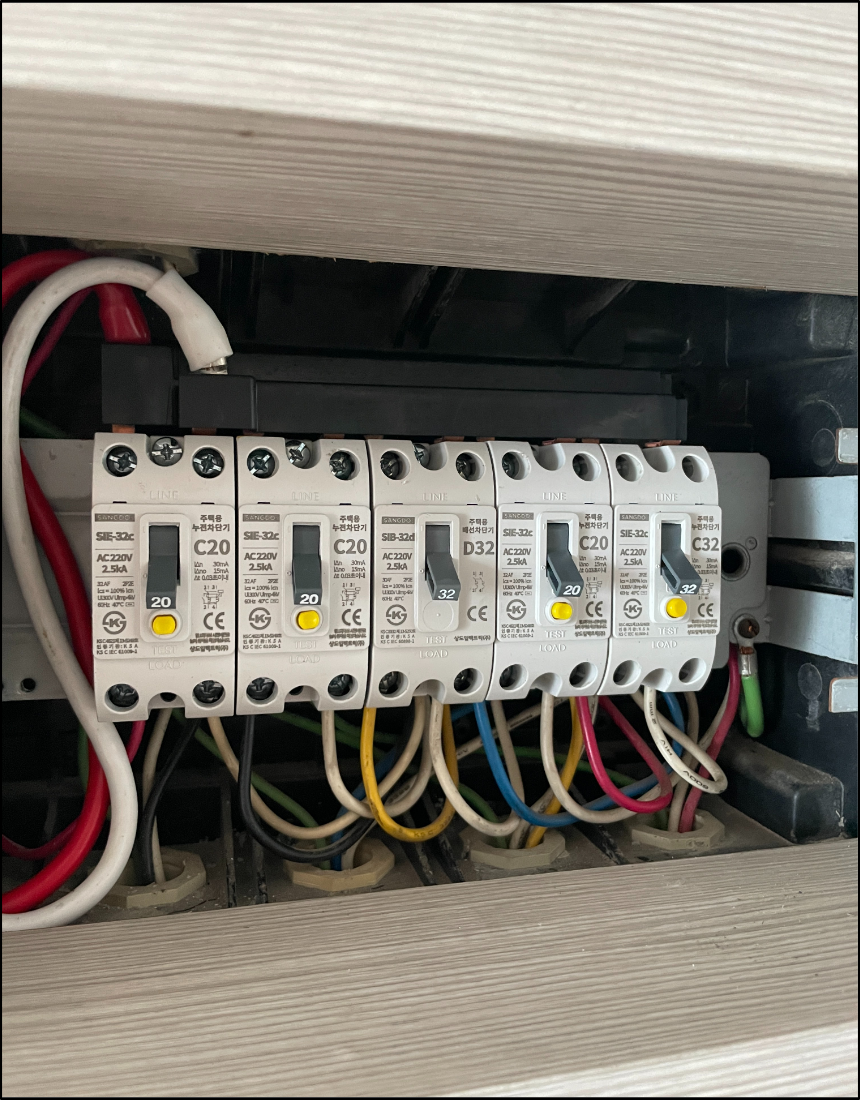

회로별 부하에 맞춰 설치한 20A 및 32A 분기 누전 차단기와 신규 동 부스 바 접속 상태입니다.
분기 차단기 설치 후 신규 40A 주택용 메인 배선용 차단기를 장착하고, 안정적인 전원 분배를 위해 신규 동 부스 바를 적용하였습니다.
메인 전원선과 각 분기 회로 배선을 규격에 맞게 접속한 뒤 단자 나사와 체결부를 순차적으로 확인하였습니다. 접촉 저항 증가와 발열 가능성을 줄이기 위해 배선 삽입 상태와 단자 조임 상태를 반복 점검하였습니다.
4. 안전성 검증 결과
4-1. 절연저항 및 누전 검사

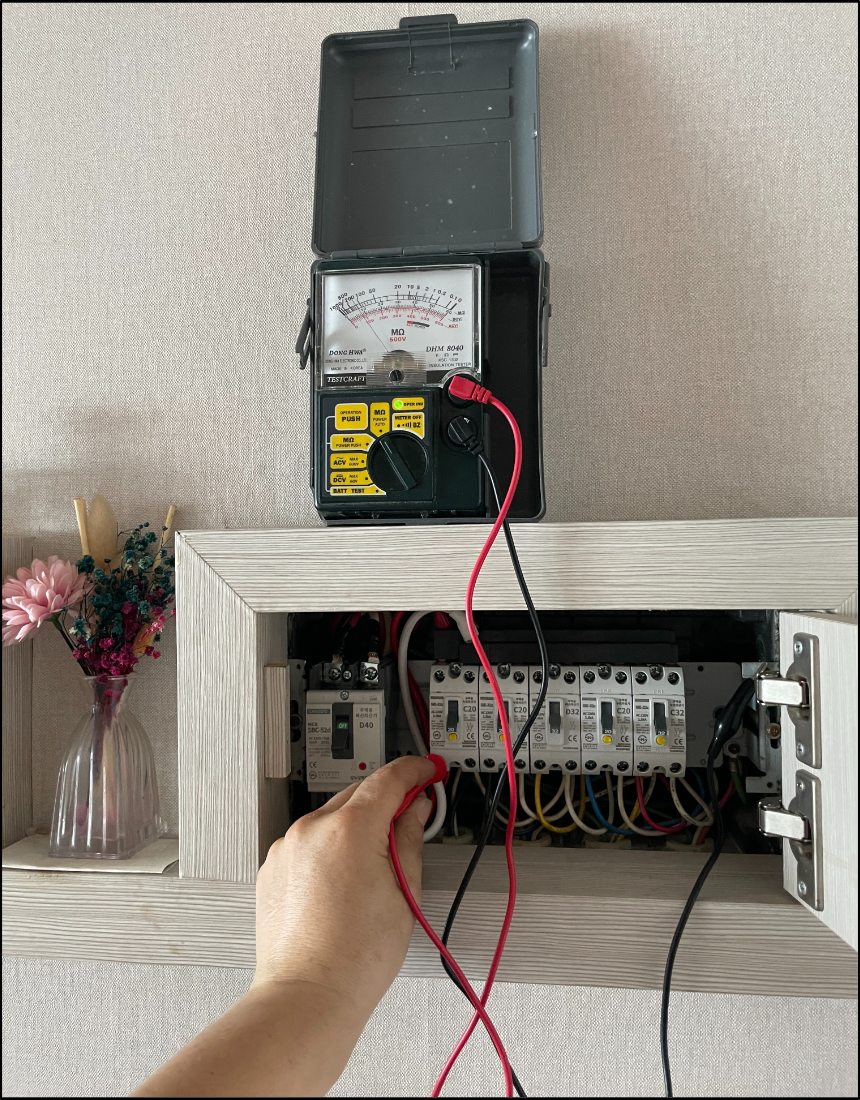

차단기와 배선 접속을 완료한 뒤 절연저항계를 사용하여 각 분기 회로의 누전 및 절연 상태를 검사하였습니다.
모든 차단기와 배선 접속이 완료된 후 절연저항계를 사용하여 각 분기 회로의 절연 상태를 측정하였습니다. 측정 결과 누전으로 판단되는 이상 상태는 확인되지 않았으며, 회로별 절연 저항 기준치에 적합한 상태를 확인하였습니다.
절연저항 검사는 차단기 교체 후 전원을 투입하기 전에 배선의 절연 열화와 누전 가능성을 확인하는 핵심 검수 절차입니다. 차단기만 새 제품으로 교체하더라도 내선 회로에 절연 불량이 남아 있다면 트립이 재발할 수 있으므로 반드시 회로 상태를 함께 검사해야 합니다.
4-2. 최종 전원 복구 및 작동 확인
메인 40A 배선용 차단기와 분기 누전 차단기 5개의 설치 상태, 동 부스 바 접속 상태, 단자 체결 상태 및 회로별 절연저항을 확인하였습니다. 복도 EPS 전원을 복구한 뒤 세대 분전반의 정상 투입과 각 회로의 전원 공급 상태를 점검하고 작업을 마무리하였습니다.
5. 잦은 메인 차단기 트립을 방치하면 안 되는 이유
메인 차단기가 반복적으로 떨어지고 트립 주기가 점차 짧아진다면 단순히 차단기를 다시 올려 사용하는 방식으로 대응해서는 안 됩니다. 실제 누전이나 과부하뿐만 아니라 차단기 내부 접점 열화, 단자 발열, 접촉 불량 및 노후화가 원인일 수 있기 때문입니다.
특히 인덕션, 전기오븐, 식기세척기, 세탁기, 건조기 등 고전력 기기가 증가한 세대는 과거의 전기 사용 환경을 기준으로 설치된 차단기와 현재의 부하 환경이 일치하는지 정기적으로 점검할 필요가 있습니다.
차단기의 정격 용량을 높이는 작업은 트립 현상을 피하기 위한 임시 조치가 아닙니다. 배선 허용전류와 상위 전원 설비를 확인하지 않은 임의 증량은 배선 과열과 전기 화재 위험을 높일 수 있으므로 국가 정식 면허 등록 전기공사업체의 전문 진단을 거쳐야 합니다.
6. 무면허 불법 시공 주의
전기 관련 개인 자격증 보유 여부와 전기공사업체의 공사업 등록 여부는 별개의 사항입니다. 세대 분전반과 차단기, 고정 배선의 교체·접속 공사는 감전과 화재 위험이 수반되므로 전기공사업법에 따라 국가 정식 등록된 전기공사업체인지 확인한 뒤 의뢰해야 합니다.
6-1. 정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템 또는 공식 업체 조회 화면에 접속합니다.
- 업체 상호명과 사업자 정보를 정확하게 입력합니다.
- 전기공사업 등록번호와 등록 상태를 확인합니다.
- 견적서 또는 계약서에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
6-2. 무면허 불법 시공 업체 신고 방법
- 업체명, 연락처, 작업 장소와 시공 일자를 정리합니다.
- 견적서, 계약서, 입금 내역, 문자 메시지 및 현장 사진 등 증빙자료를 확보합니다.
- 관할 지방자치단체의 전기공사업 담당 부서에 등록 여부와 신고 절차를 문의합니다.
- 온라인 민원이 필요한 경우 국민신문고 등 공식 민원 창구를 통해 관련 내용을 접수합니다.
바른전기는 세대 내 전기 사용 환경과 차단기 트립 원인을 확인한 뒤 기존 노후 차단기 전체 철거, 신규 메인 40A 배선용 차단기 설치, 분기 누전 차단기 5개와 신규 동 부스 바 교체, 절연저항 검사 및 최종 전원 복구까지 완료하였습니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서 규격 점검과 안전 검수를 기반으로 책임 시공을 수행합니다.
