인천 부평구 부개동 코오롱 하늘채 아파트 세대에서 누전 차단기 1개가 떨어진 뒤 다시 올라가지 않는 문제를 점검하고, 세탁실·거실·욕실 콘센트 전원 불량의 원인이 된 배선 누전 구간을 특정하여 전기를 정상 복구한 누전 수리 현장 사례입니다.



해당 세대는 특정 누전 차단기 트립 이후 관련 부하측 회로에 연결된 세탁실, 거실, 욕실 콘센트에 전기가 들어오지 않는 상태였습니다. 당사 책임 기술진은 세대 분전반에서 절연저항을 측정하고, 거실 콘센트 및 맞은편 컴퓨터 책상 하부 콘센트 선로를 정밀 점검한 결과 해당 구간의 배선 누전을 확인하였습니다. 다만 매립 배관 손상으로 기존 경로의 전선 교체가 불가능하여, 세대 분전반 하부 통신함을 활용한 우회 경로를 확보한 뒤 전기 배선 노출 없이 신규 입선 작업을 진행하였습니다.





1. 현장 개요



현장 위치	인천 부평구 부개동 코오롱 하늘채 아파트 세대
작업 요청	누전 차단기 트립 원인 진단 및 세탁실·거실·욕실 콘센트 전기 정상화
주요 증상	누전 차단기 1개가 떨어진 후 재투입 불가, 관련 회로 콘센트 전원 불량
누전 특정 구간	거실 콘센트에서 컴퓨터 책상 하부 콘센트로 이어지는 선로 구간
핵심 조치	매립 배관 손상으로 기존 선로 교체 불가 판정, 우회 경로 확보, 신규 배선 입선, 누전 선로 폐쇄, 콘센트 원상 복구



1-1. 세대 분전반 및 누전 차단기 트립 상태 확인

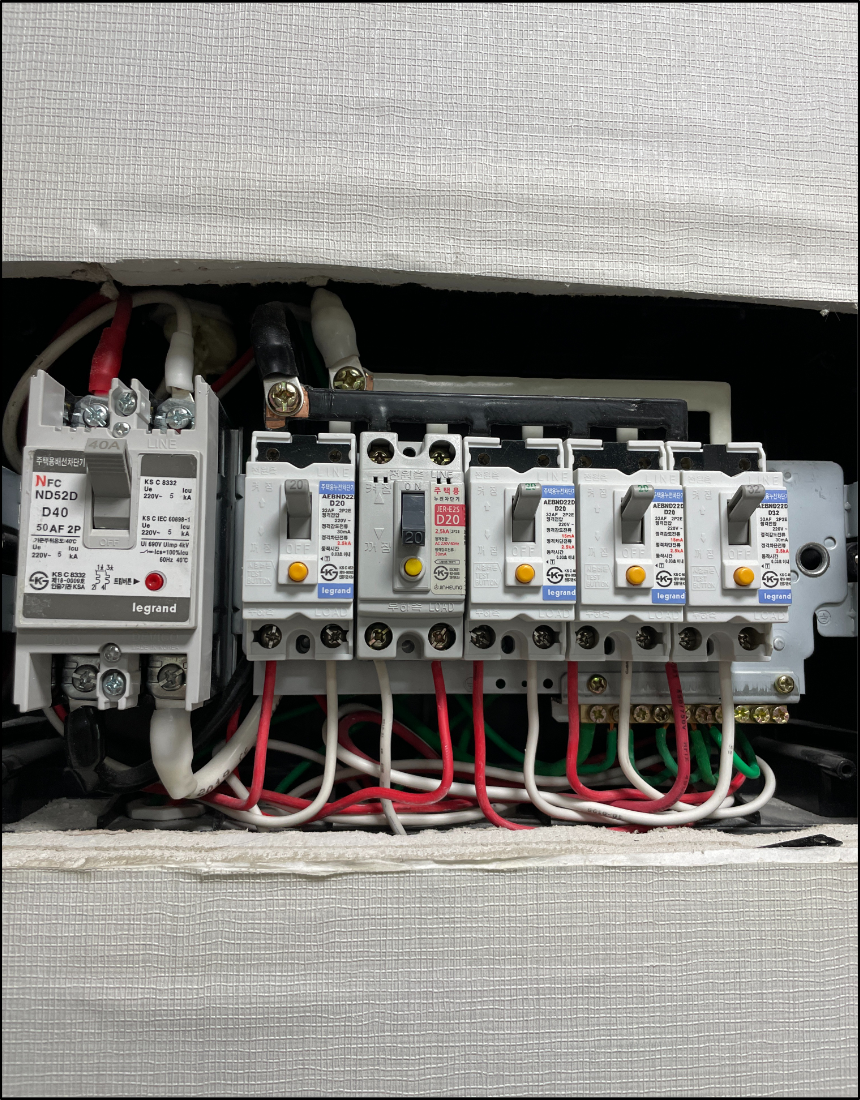

현장 도착 후 세대 분전반에서 트립된 누전 차단기와 관련 회로 상태를 확인하였습니다.



현장 도착 후 세대 분전반 위치를 확인하고, 트립된 누전 차단기의 회로 상태를 점검하였습니다. 누전 차단기가 떨어진 상태에서 재투입되지 않는 경우에는 차단기 자체 고장, 부하 기기 이상, 콘센트 접속 불량, 매립 배선 누전 등 여러 가능성을 순차적으로 구분해야 합니다.



본 현장은 해당 차단기와 연결된 세탁실, 욕실, 거실 콘센트에 전원이 공급되지 않는 상태였으므로, 단순 차단기 교체가 아니라 관련 부하측 회로 전체의 누전 원인을 찾아야 하는 상황이었습니다.



2. 사용 장비 및 진단 데이터



진단 장비	500V 절연저항계, 회로 검사 테스터기, 수공구, 전동 공구, 배선 입선 공구
점검 회로	세탁실 콘센트 회로, 욕실 콘센트 회로, 거실 콘센트 회로, 컴퓨터 책상 하부 콘센트 선로
초기 진단 결과	해당 회로 절연저항 수치 비정상 및 극심한 누전 상태 확인
원인 특정 결과	거실 콘센트에서 컴퓨터 콘센트로 이어지는 선로 구간 배선 누전 확인
시공상 제한 사항	매립 배관 손상으로 기존 경로 전선 교체 불가
복구 방식	세대 분전반 하부 통신함에서 거실 콘센트까지 우회 경로 확보 후 신규 배선 입선

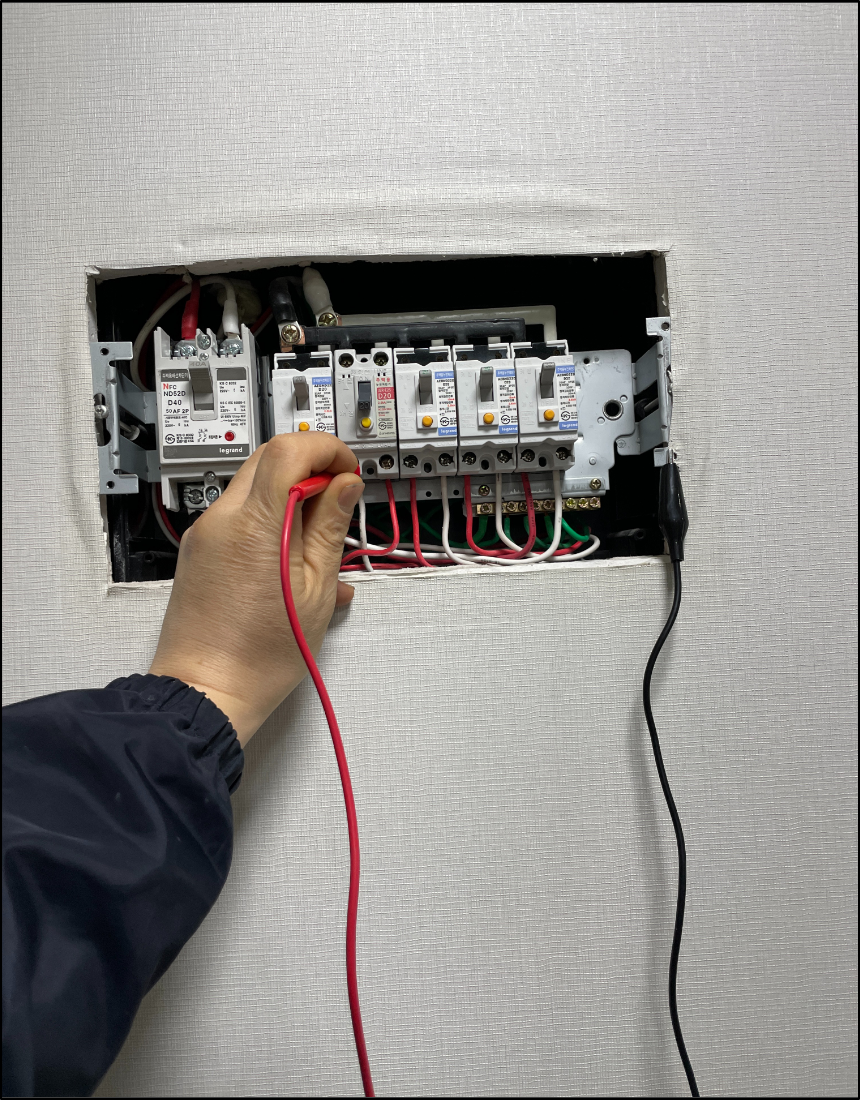

누전 차단기 트립 원인을 확인하기 위해 분전반에서 해당 회로의 절연 상태를 점검하였습니다.

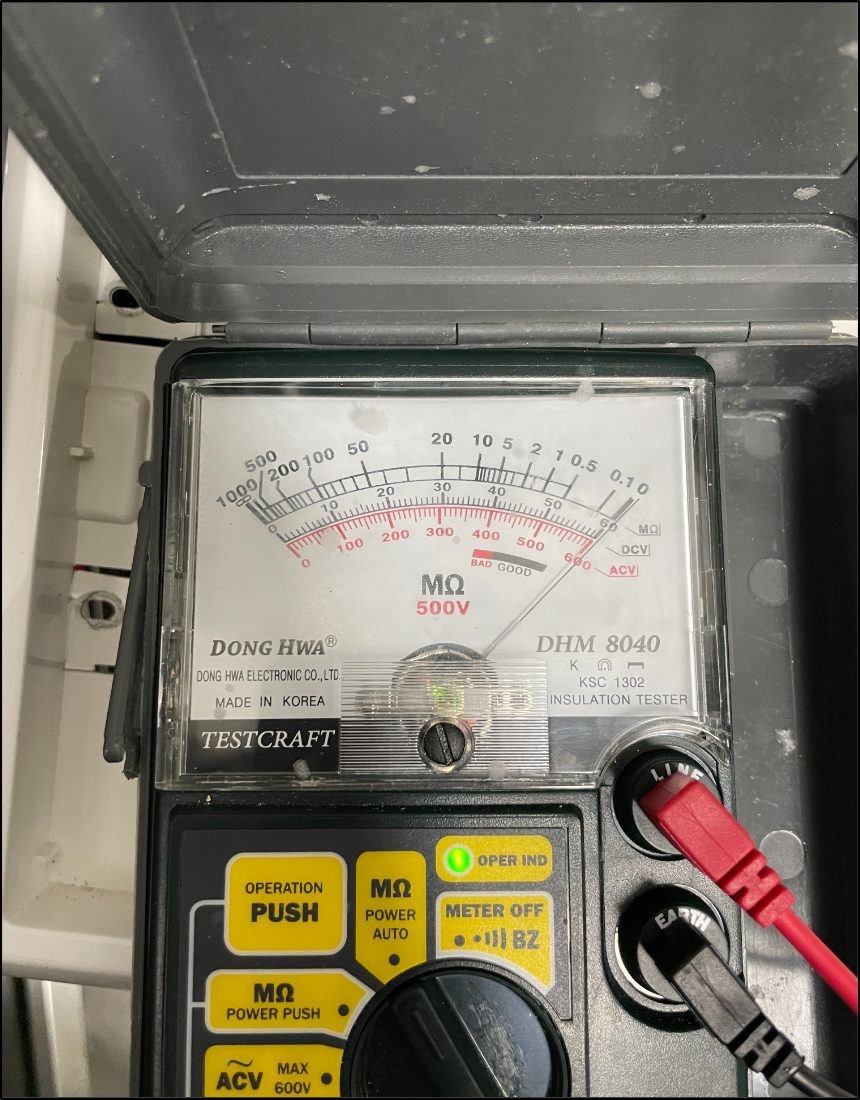

500V 절연저항계를 사용하여 해당 회로의 누전 여부와 절연저항 상태를 확인하였습니다.



3. 규격 준수 진단 및 시공 내역



3-1. 세탁실 및 관련 부하측 콘센트 전원 상태 확인

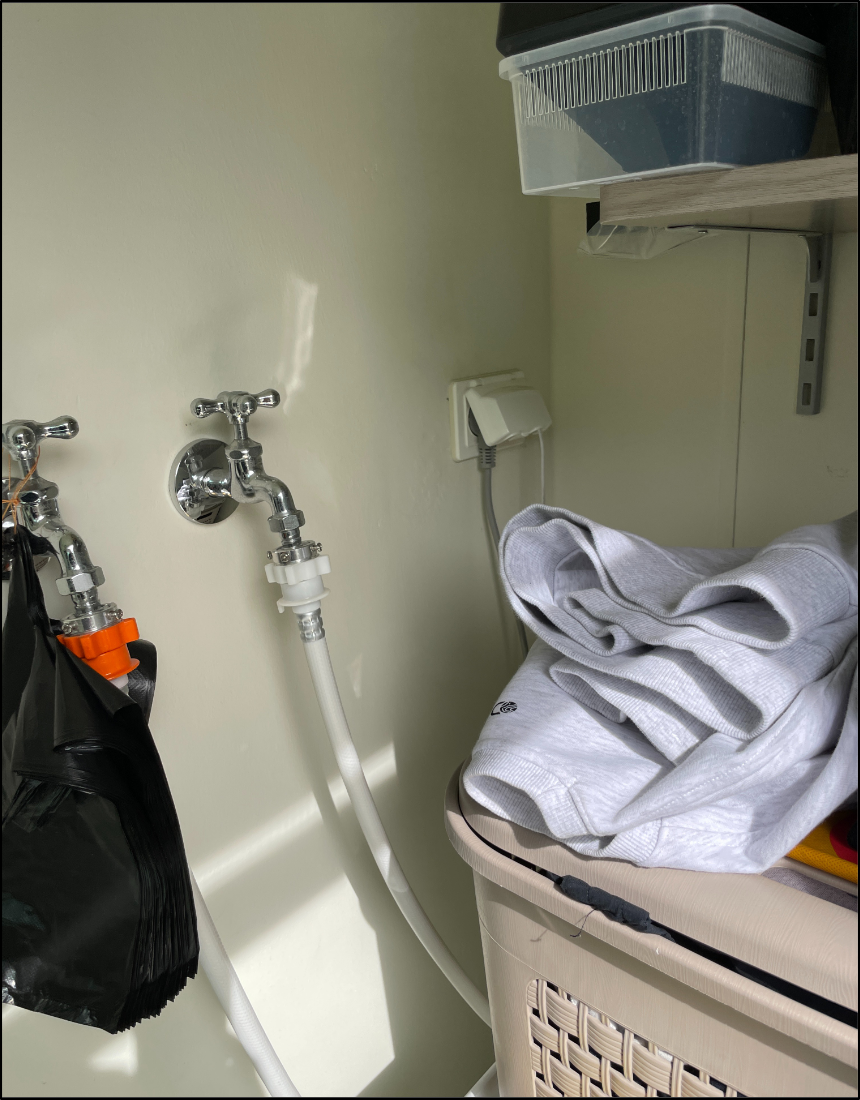

누전 차단기 트립으로 세탁실 콘센트에 전원이 공급되지 않는 상태를 확인하였습니다.



누전 차단기 트립 이후 세탁실, 욕실, 거실 콘센트에 전기가 들어오지 않는 것을 확인하였습니다. 관련 회로의 부하측 콘센트 위치를 파악하는 과정은 누전 원인을 특정하기 위한 기본 절차입니다.



누전 수리는 전원이 들어오지 않는 콘센트만 교체하는 방식으로 해결되지 않습니다. 어느 지점까지는 정상이고 어느 구간부터 절연 상태가 무너졌는지를 구분해야 하며, 이를 위해 분전반과 콘센트 말단부를 반복적으로 확인해야 합니다.



3-2. 거실 콘센트 탈거 및 정밀 배선 검사

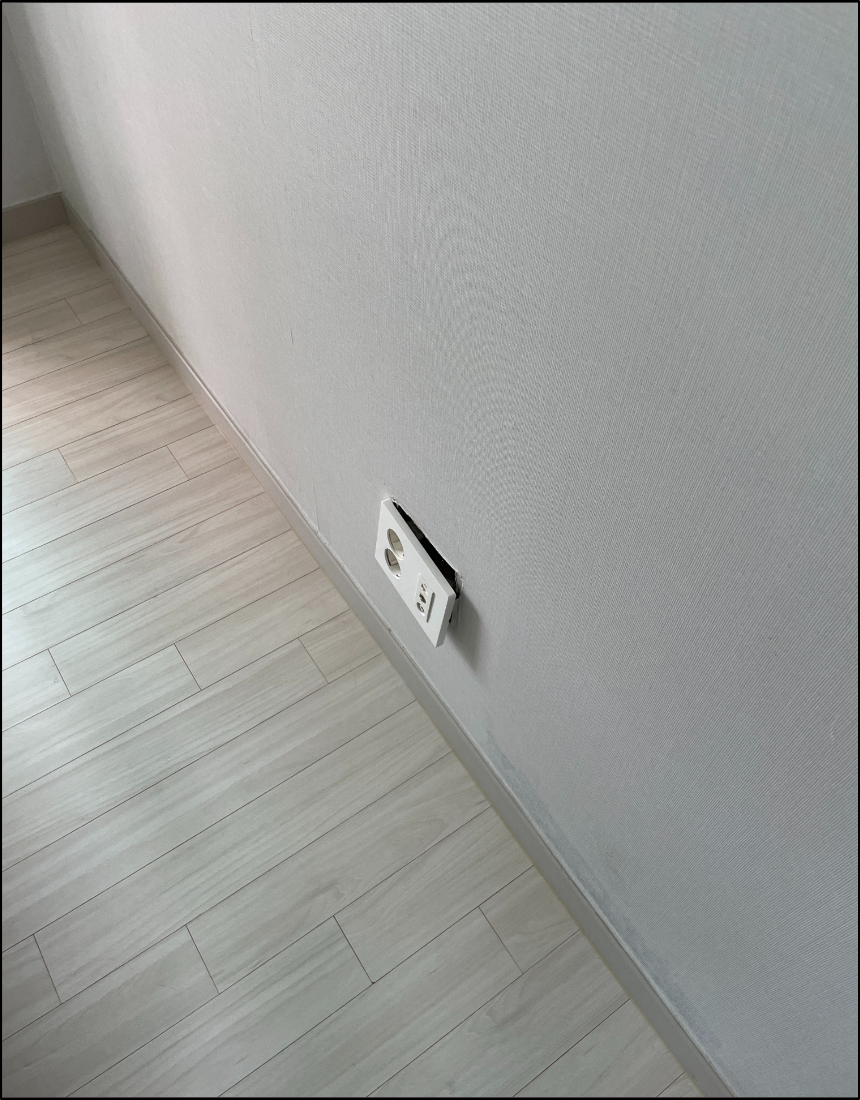

누전 선로 추적을 위해 거실 벽면 콘센트 위치와 회로 연결 상태를 확인하였습니다.

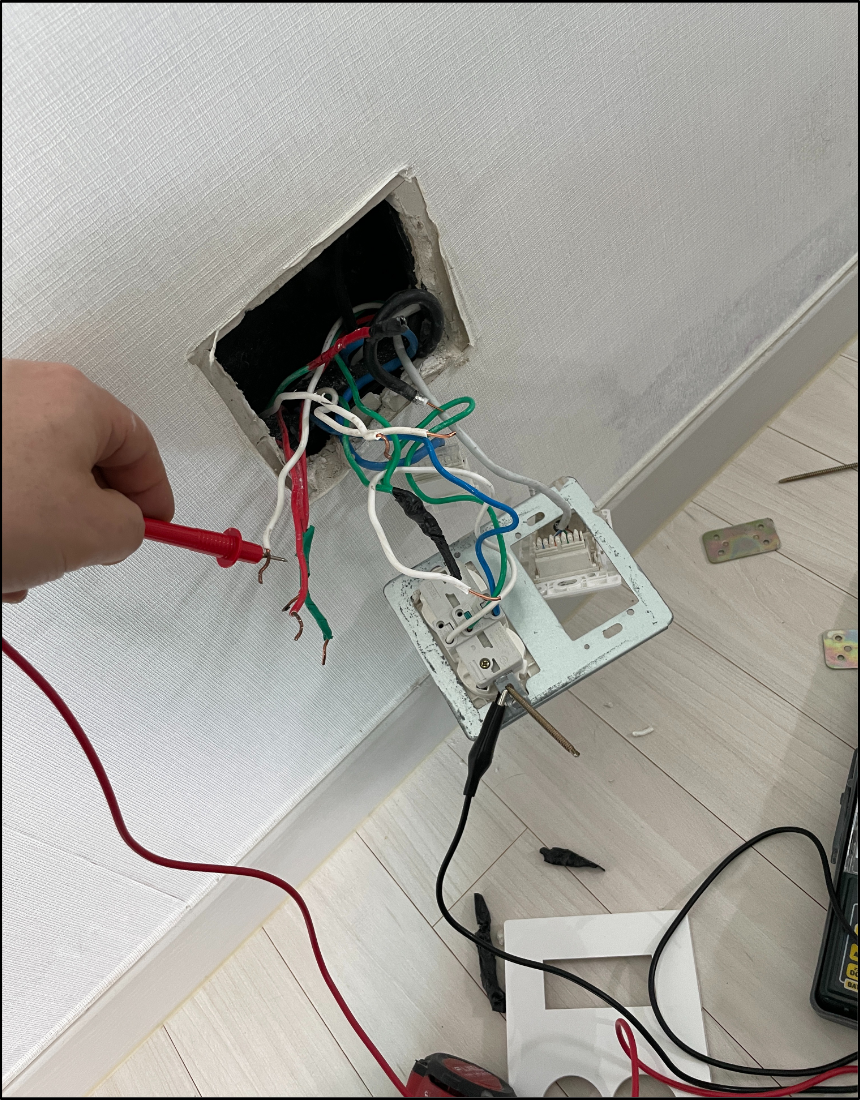

거실 콘센트를 탈거한 뒤 내부 배선을 분리하여 누전 발생 구간을 정밀 점검하였습니다.



거실 콘센트를 탈거한 뒤 내부 배선 상태를 확인하고, 절연저항계와 회로 검사 장비를 이용해 누전 선로를 추적하였습니다. 콘센트 내부에는 여러 방향으로 연결된 전선이 존재할 수 있으므로, 각 선로를 분리한 뒤 어느 방향에서 절연 불량이 발생하는지 확인해야 합니다.



정밀 검사 결과, 거실 콘센트에서 맞은편 컴퓨터 책상 하부 콘센트로 이어지는 선로 구간에서 누전이 확인되었습니다. 해당 구간은 세탁실, 욕실, 거실 콘센트 전원 공급과 연계되어 있어, 이 선로가 복구되지 않으면 관련 콘센트 전체의 정상 사용이 어려운 상태였습니다.



3-3. 매립 배관 손상으로 인한 기존 경로 전선 교체 불가 판정

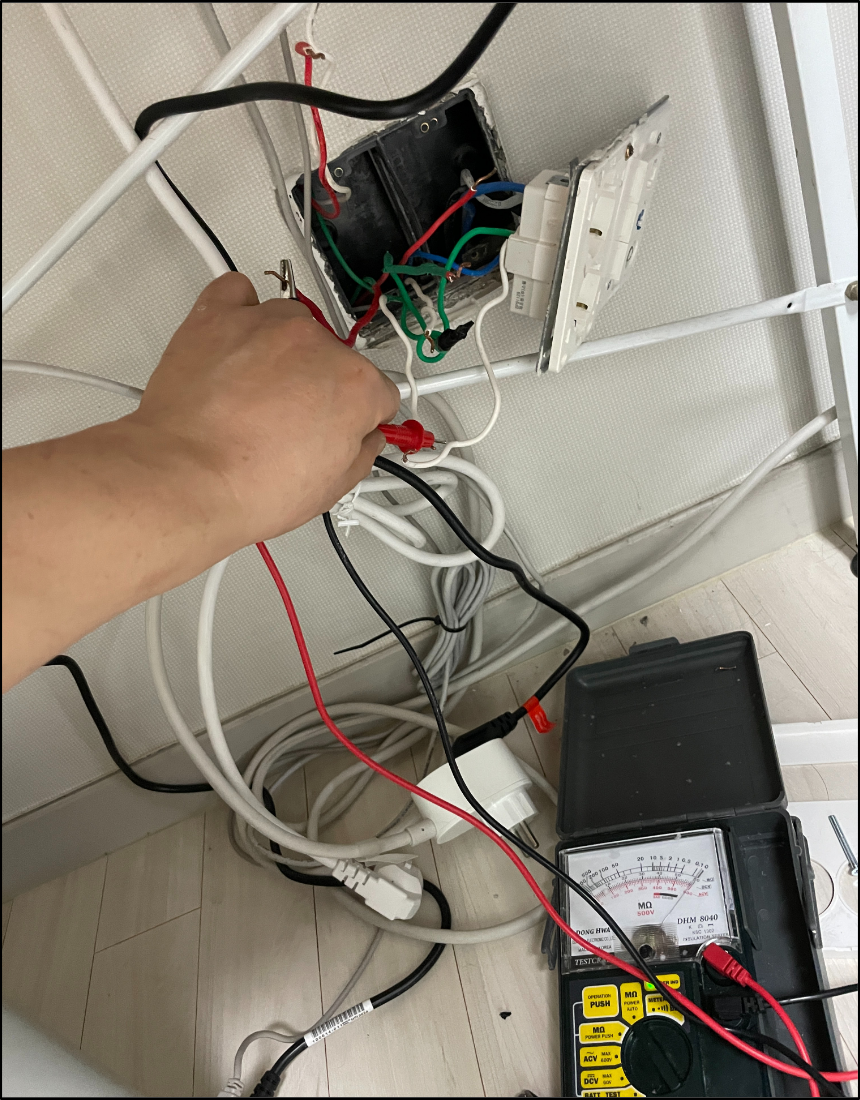

컴퓨터 책상 하부 콘센트 내부 배선을 확인하여 거실 콘센트와 연결된 누전 선로를 추적하였습니다.



누전이 발생한 선로는 원칙적으로 기존 전선을 철거하고 신규 규격 전선으로 교체하는 것이 필요합니다. 그러나 본 현장에서는 매립 배관 손상으로 인해 기존 배관 경로를 통한 전선 교체가 불가능한 상태로 확인되었습니다.



매립 배관이 손상되거나 막혀 있는 경우 전선을 무리하게 당기면 추가 손상, 피복 훼손, 배관 내부 단선, 벽체 손상 등이 발생할 수 있습니다. 따라서 기존 경로를 고집하지 않고 세대 분전반에서 말단 세탁실 구간까지의 배선 흐름을 재확인한 뒤 안전한 우회 경로를 확보하는 방식으로 시공 방향을 변경하였습니다.





3-4. 세대 분전반 하부 통신함을 통한 우회 경로 확보

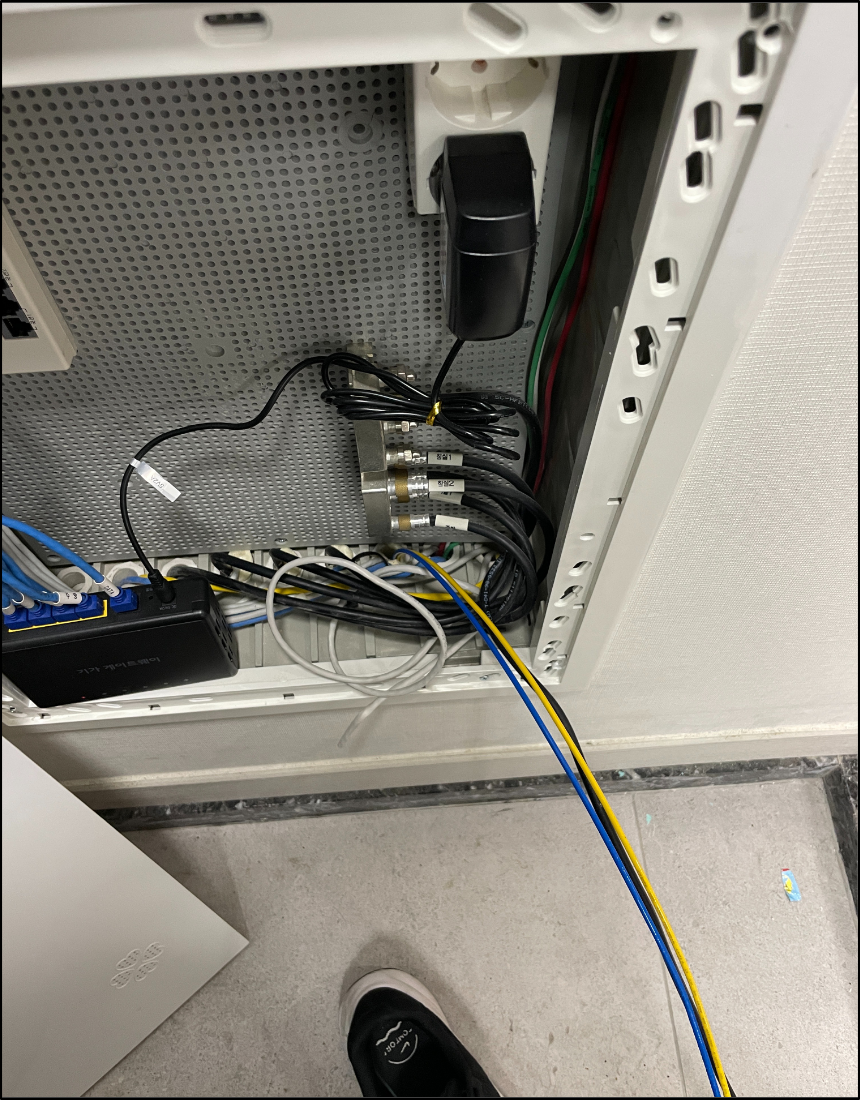

매립 배관 손상으로 기존 전선 교체가 어려워 세대 통신함을 통한 우회 배선 경로를 확인하였습니다.



기존 매립 배관 경로를 사용할 수 없었기 때문에 세대 분전반 하부 통신함을 확인하고, 거실 콘센트까지 전기 배선을 노출하지 않고 연결할 수 있는 우회 경로를 확보하였습니다.



우회 경로 시공은 단순히 선을 새로 연결하는 작업이 아닙니다. 기존 회로와 신규 회로의 접속 관계, 전선 보호 상태, 통신 배선과의 간섭 여부, 향후 점검 가능성까지 고려하여 배선 경로를 설정해야 합니다.



3-5. 신규 배선 입선 및 누전 선로 폐쇄 조치

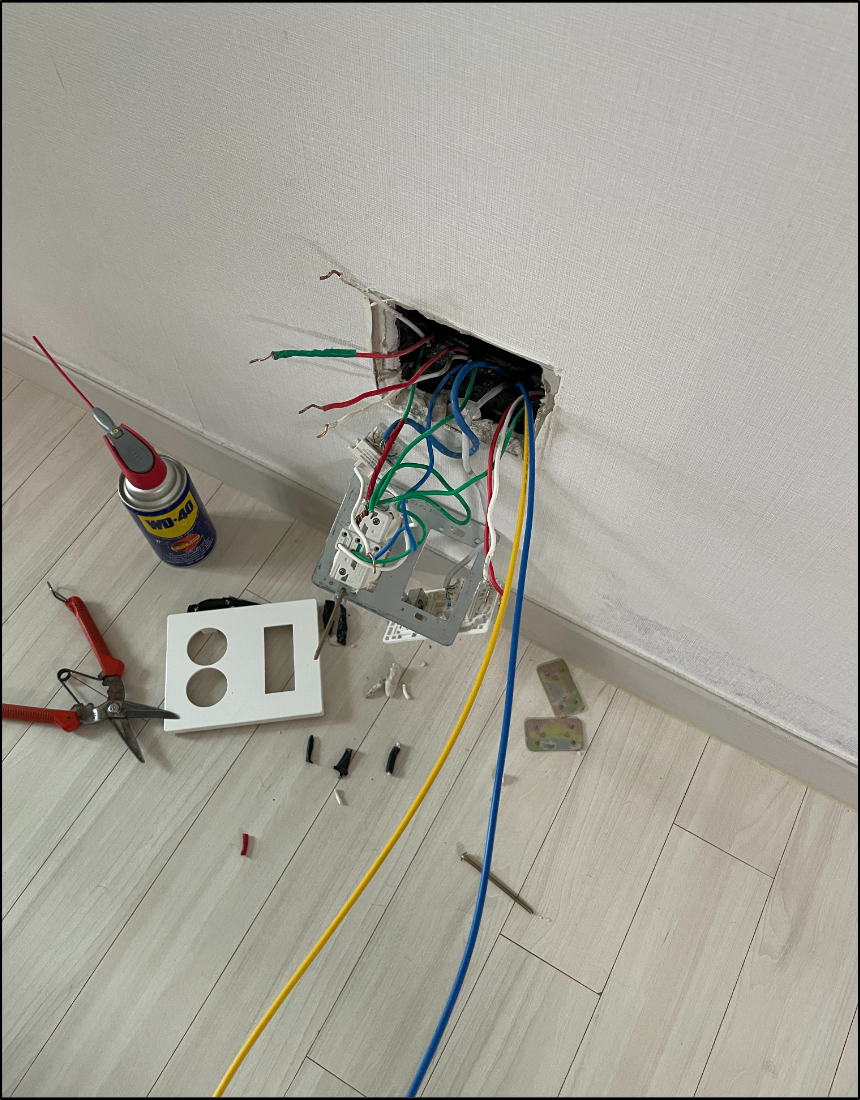

우회 경로를 통해 신규 배선을 입선하고 기존 누전 선로를 폐쇄하기 위한 재결선 작업을 진행하였습니다.

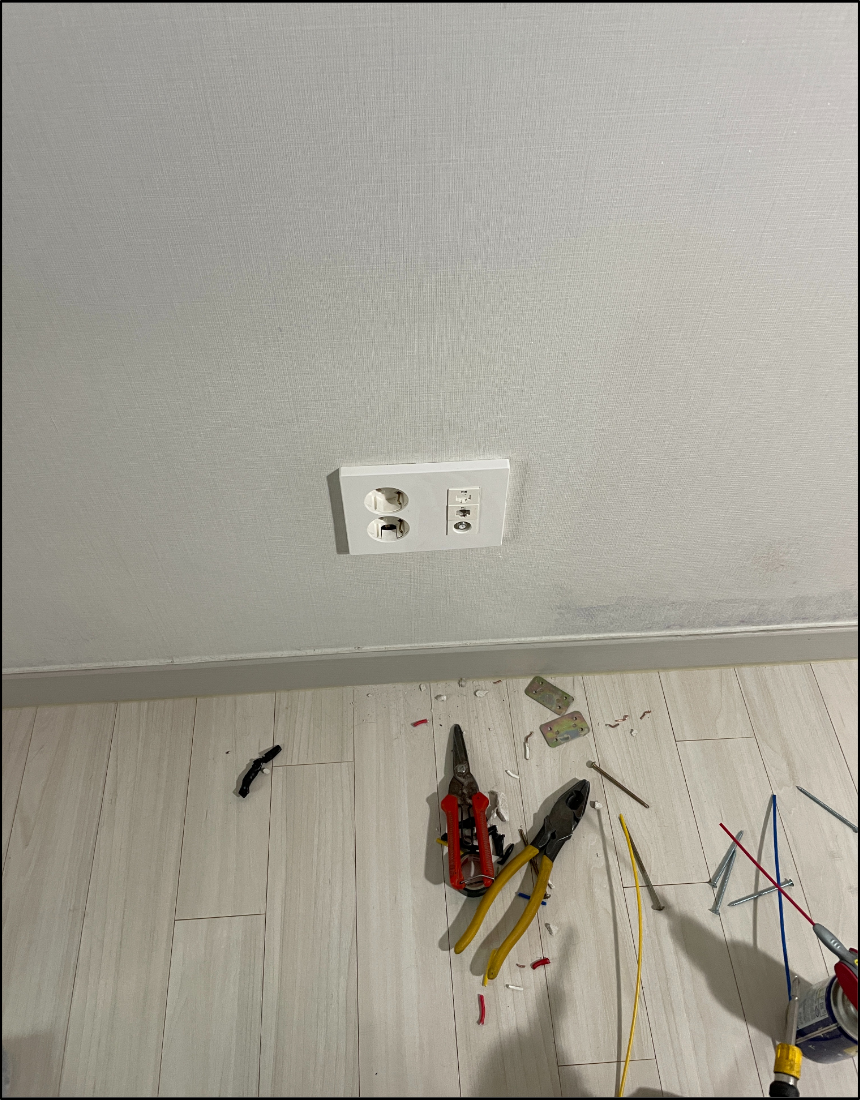

신규 배선 입선 후 콘센트 회로를 재결선하고 원상 복구 작업을 진행하였습니다.



세대 분전반 하부 통신함에서 거실 콘센트까지 신규 배선을 입선한 뒤, 누전이 확인된 기존 컴퓨터 콘센트와 거실 콘센트 사이의 문제 선로는 사용하지 않도록 폐쇄 조치하였습니다.



이후 신규 입선된 배선을 기준으로 관련 회로를 재결선하고, 세탁실·욕실·거실 콘센트가 정상적으로 전원을 공급받을 수 있도록 회로를 정리하였습니다. 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체의 누전 수리는 원인 특정, 불량 선로 차단, 신규 회로 구성, 복구 후 검수까지 포함되어야 합니다.



4. 안전성 검증 결과



4-1. 최종 절연저항 검사 및 차단기 정상 투입

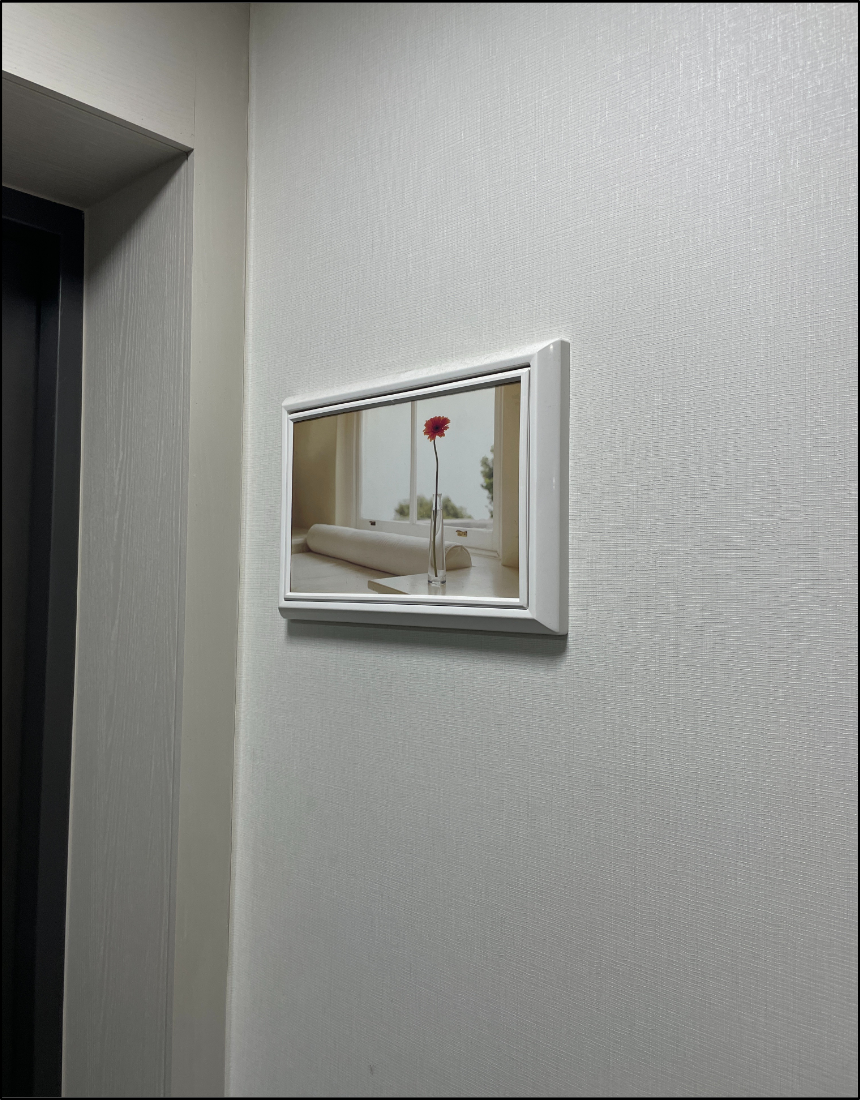

누전 수리 및 배선 복구 작업 후 벽면 커버를 재설치하여 마감 상태를 확인하였습니다.



신규 배선 입선, 누전 선로 폐쇄, 콘센트 재결선 및 원상 복구가 완료된 후 최종 누전 검사를 진행하였습니다. 검사 결과 절연저항 수치가 정상으로 복구된 것을 확인하였으며, 트립되었던 누전 차단기도 정상적으로 투입되는 상태로 회복되었습니다.



절연저항 검사는 누전 수리의 핵심 검수 절차입니다. 겉으로 전기가 들어오는 것처럼 보여도 절연 저항 기준치에 미달하면 누전 차단기 트립이나 감전·화재 위험이 재발할 수 있으므로, 수리 완료 후 반드시 절연 상태를 확인해야 합니다.





5. 아파트 누전 수리 시 반드시 확인해야 할 사항



아파트 세대에서 누전 차단기가 떨어져 올라가지 않는 경우, 차단기를 반복적으로 올리는 방식으로 대응해서는 안 됩니다. 누전 차단기는 감전과 화재를 예방하기 위한 보호장치이므로, 트립 원인을 확인하지 않은 상태에서 반복 투입하면 설비 손상과 안전사고 위험이 커질 수 있습니다.



특히 여러 콘센트가 동시에 전원이 들어오지 않는 경우에는 특정 콘센트 하나의 문제가 아니라 회로 중간 선로, 매립 배관 내부 전선, 말단 콘센트 연결부 등에서 누전이 발생했을 가능성이 있습니다.



누전 수리는 정상 구간과 이상 구간을 구분하는 절차가 중요합니다. 절연저항계를 이용한 회로별 검사, 콘센트 탈거 후 선로 분리, 매립 배관 상태 확인, 필요 시 우회 경로를 통한 신규 배선 입선까지 종합적으로 검토해야 합니다.
