인천 연수구 송도 베르디움더퍼스트 아파트 세대에서 누전 차단기 1개가 트립된 이후 복귀되지 않고, 주방 일부 콘센트에 전기가 들어오지 않는 문제가 발생한 현장 사례입니다.



본 현장은 단순한 차단기 고장이 아니라 주방 전열 회로의 매립 배선 구간에서 발생한 전선 절연 불량이 원인이었습니다. 바른전기는 세대 분전반에서부터 주방 대기전력 콘센트, 인덕션 하부 콘센트, 싱크대 상부 우측 콘센트까지 선로를 분리하여 정밀 진단한 뒤, 누전 전선을 철거하고 신규 규격 전선으로 교체하였습니다.





1. 현장 개요



현장 위치	인천 연수구 송도 베르디움더퍼스트 아파트 세대
요청 증상	누전 차단기 1개 트립 후 복귀 불가, 주방 일부 콘센트 전원 미공급
확인 회로	전열4, 주방1 회로
주요 원인	주방 콘센트 관련 3개 선로 구간의 전선 절연 불량
핵심 조치	누전 원인 진단, 기존 누전 전선 철거, 신규 규격 전선 교체, 콘센트 재결선 및 최종 절연저항 확인

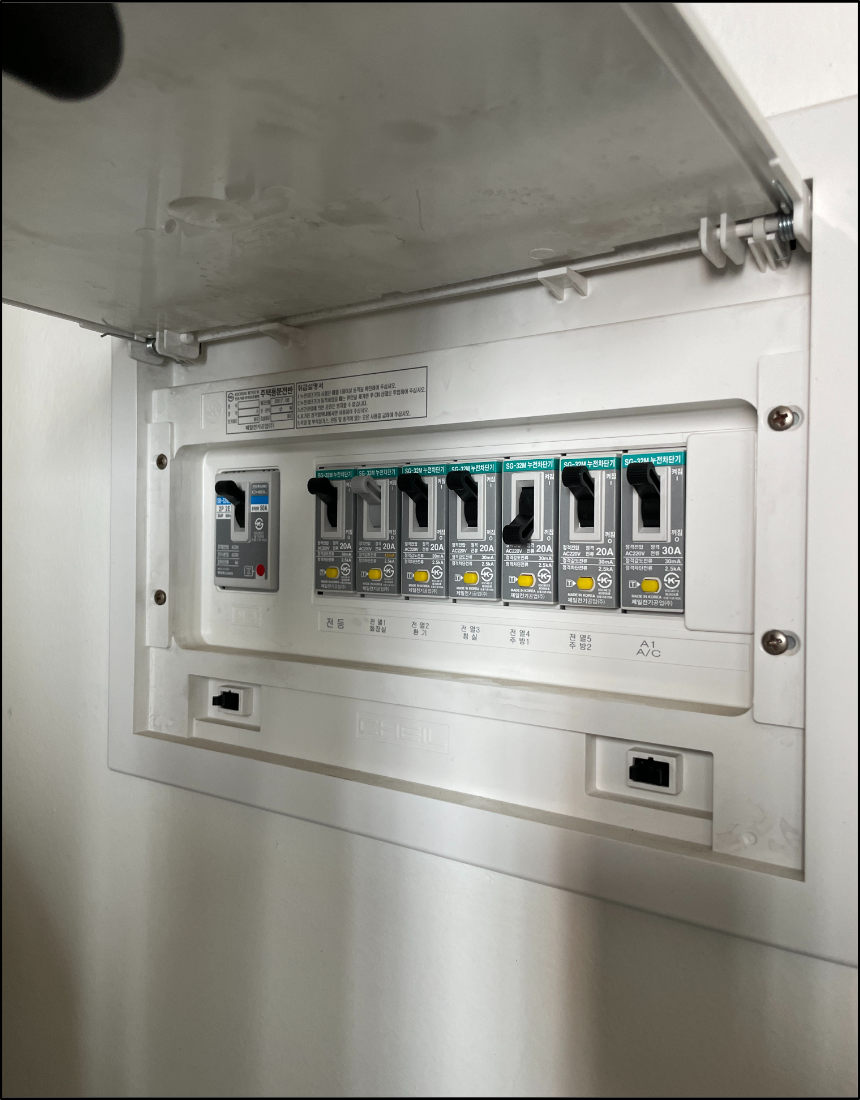

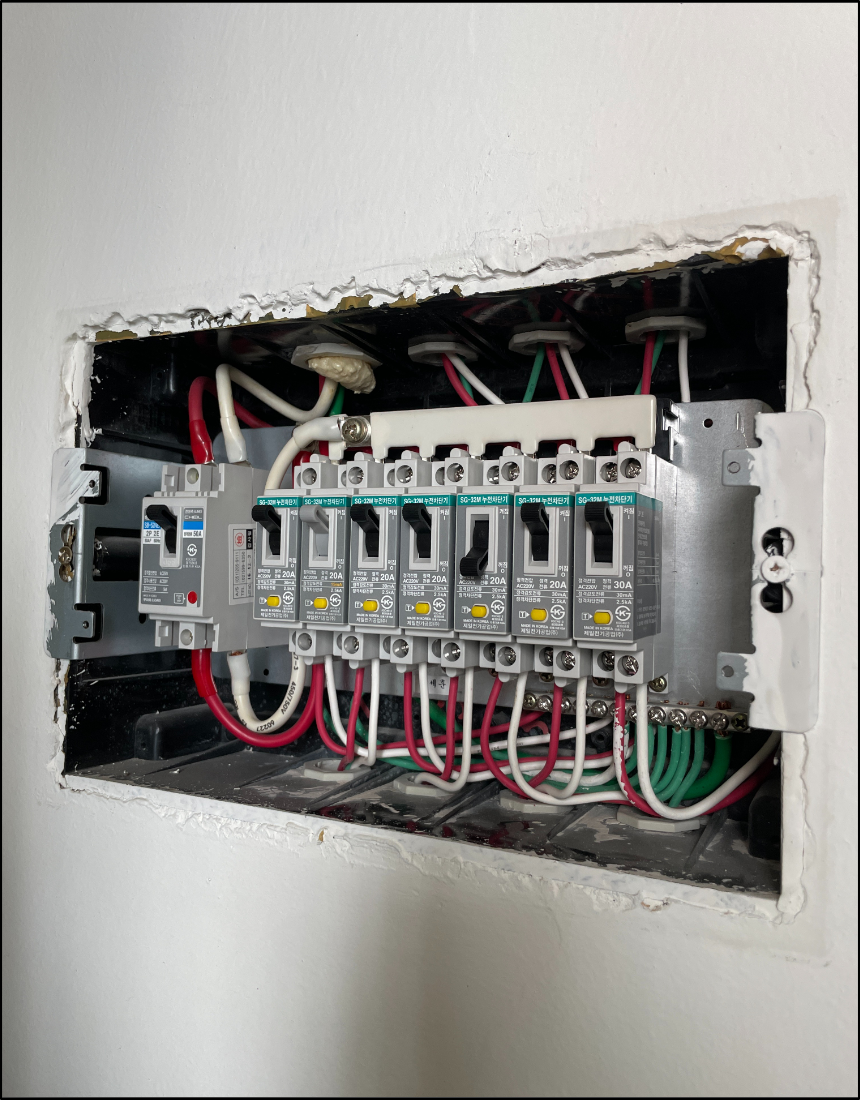

다용도실 세대 분전반에서 전열4 주방1 회로 누전 차단기 트립 상태를 확인하였습니다.



1-1. 세대 분전반 및 트립 회로 확인



현장 도착 후 다용도실 안쪽에 위치한 세대 분전반을 확인하였습니다. 전열4, 주방1 회로 누전 차단기가 트립되어 있었으며, 차단기를 다시 올려도 정상 복귀되지 않는 상태였습니다. 이러한 증상은 차단기 자체 불량, 부하측 기기 이상, 콘센트 결선 불량, 매립 배선 누전 등 다양한 원인으로 발생할 수 있으므로 직접적인 현장 진단이 필요합니다.



주방 일부 콘센트 전원 불량 원인을 확인하기 위해 세대 분전반 내부 회로를 점검하였습니다.



당사 책임 기술진은 먼저 해당 회로를 분리한 뒤, 절연저항계를 사용하여 누전 여부를 확인하였습니다. 단순히 차단기만 교체하는 방식으로는 실제 누전 원인을 해결할 수 없기 때문에, 세대 분전반에서부터 부하측 콘센트까지 순차적으로 선로를 추적하는 방식으로 진단을 진행하였습니다.



2. 사용 장비 및 진단 데이터

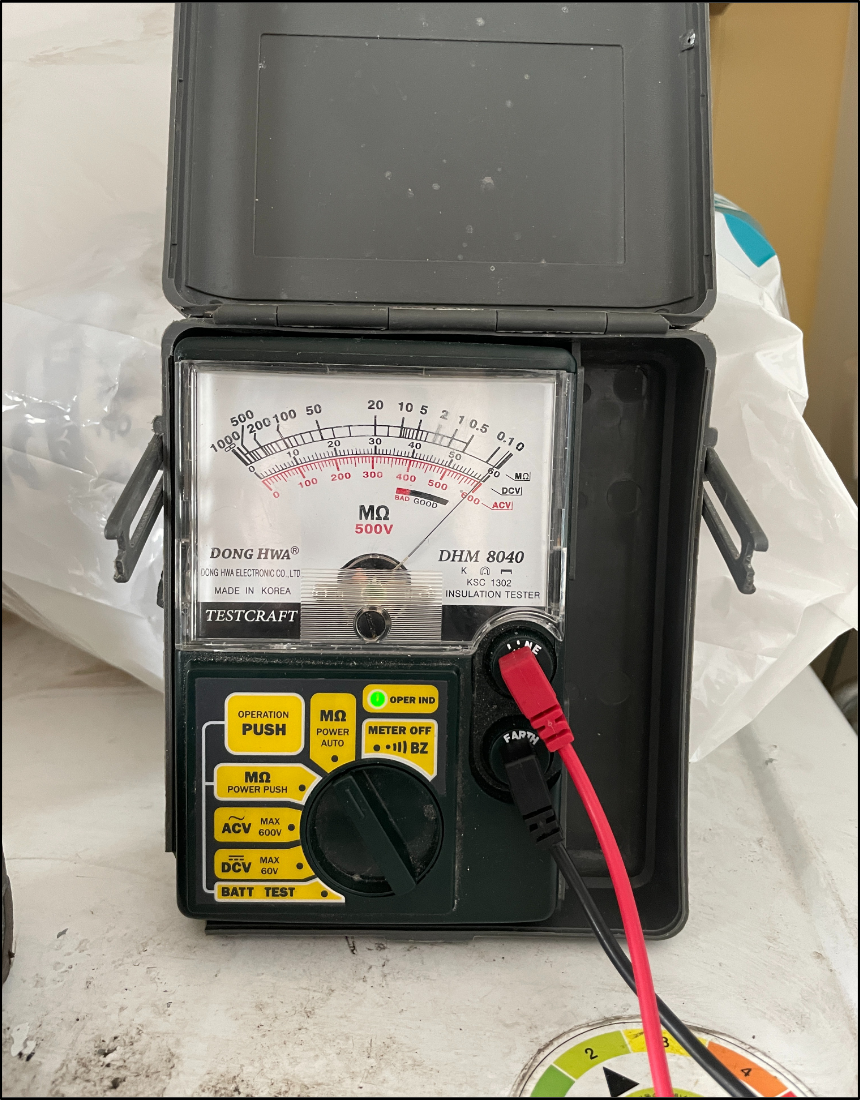

전열4 주방1 회로를 대상으로 절연저항 측정을 진행하여 누전 여부를 확인하였습니다.



사용 장비	절연저항계, 클램프 미터, 전동 공구, 수공구, 입선 공구
점검 대상	전열4, 주방1 회로 및 주방 콘센트 관련 매립 배선
진단 방식	회로 분리 후 절연저항 측정, 콘센트별 결선 해체, 선로별 누전 구간 추적
확인 결과	적색 라인, 청색 라인, 황색 라인에서 절연 불량 확인
조치 방향	누전 전선 철거 후 신규 규격 전선 교체



3. 누전 원인 진단 과정



3-1. 주방 콘센트 전원 미공급 구간 확인

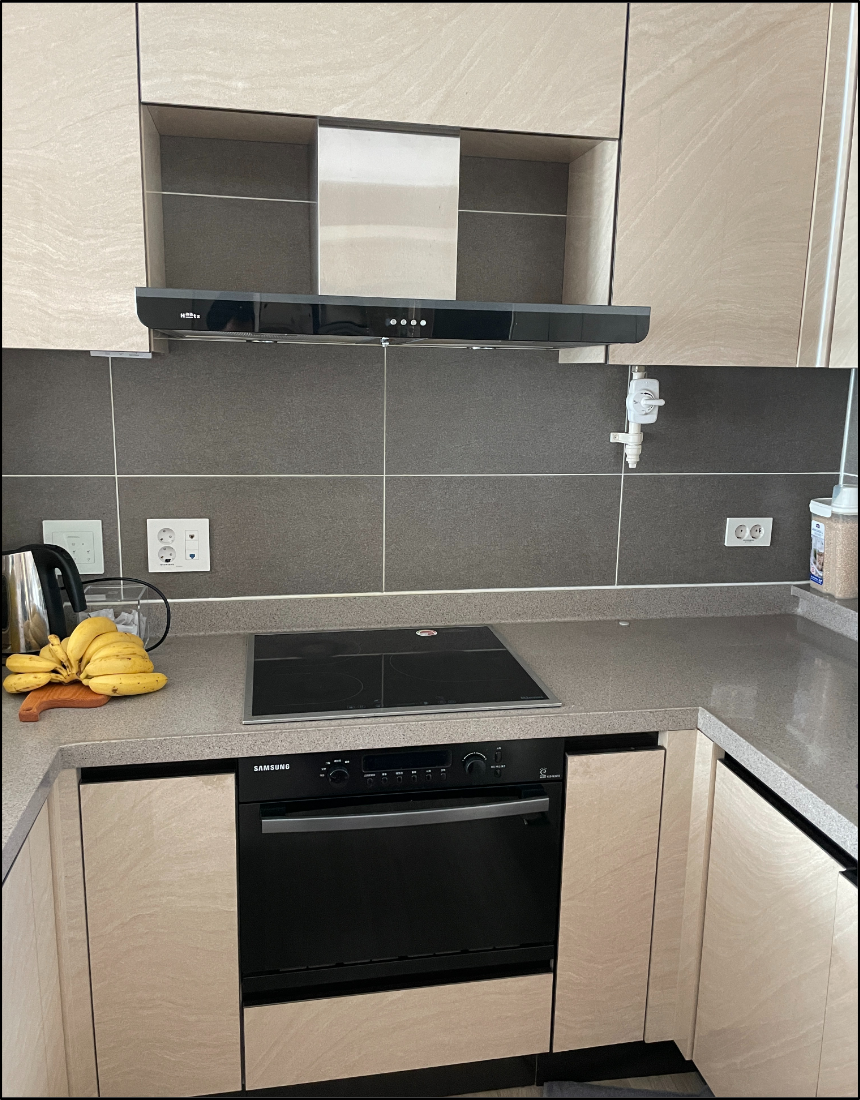

주방 인덕션 주변 콘센트와 싱크대 상부 콘센트의 전원 공급 상태를 확인하였습니다.

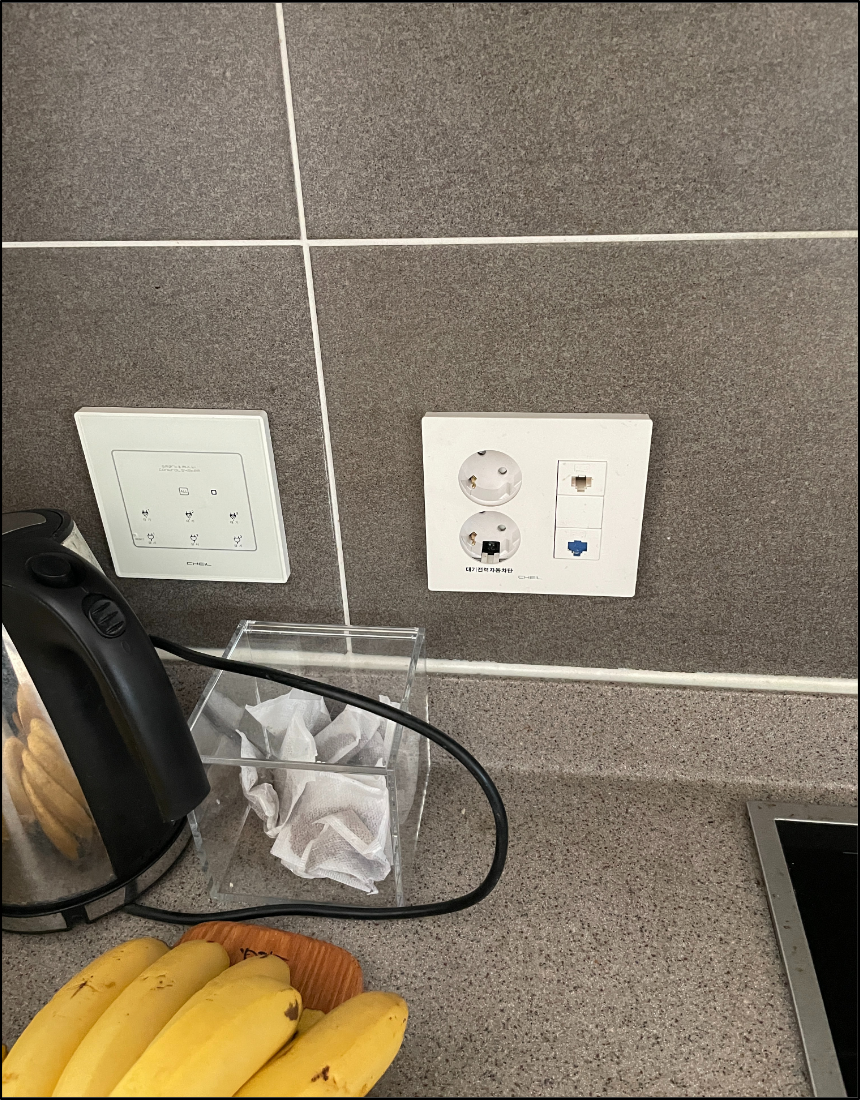

세대 분전반에서 심각한 누전 수치가 확인된 뒤, 주방으로 이동하여 관련 회로의 콘센트 위치를 파악하였습니다. 주방 인덕션을 중심으로 싱크대 상부 좌측 대기전력 콘센트 스위치와 콘센트, 그리고 싱크대 상부 제일 우측 콘센트가 작동하지 않는 것을 확인하였습니다.



좌측 대기전력 콘센트 스위치와 콘센트가 주방1 회로의 주요 분기 지점으로 확인되었습니다.



좌측 대기전력 콘센트 스위치와 콘센트는 주방1 회로의 핵심 분기 지점으로 확인되었습니다. 이 지점에서 선로를 분리하지 않으면 세대 분전반 방향, 인덕션 방향, 우측 콘센트 방향 중 어느 구간에서 누전이 발생하는지 정확하게 구분하기 어렵습니다.

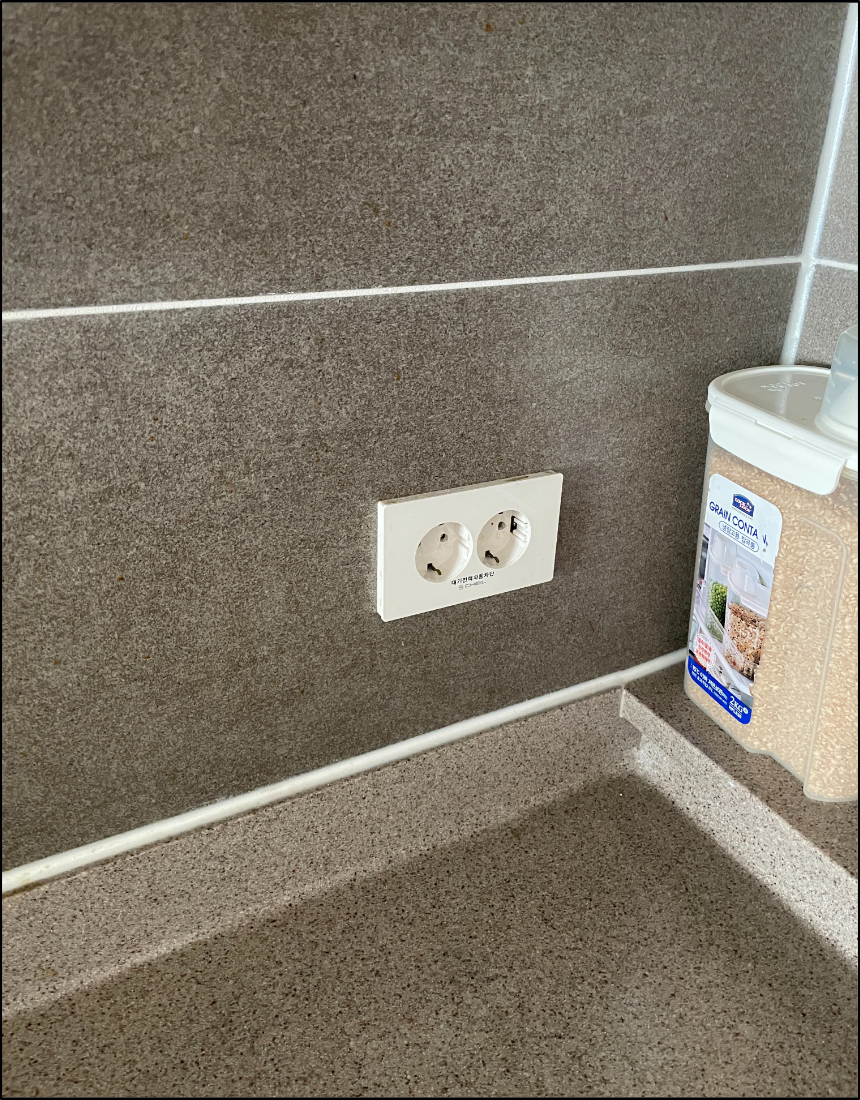

싱크대 상부 우측 콘센트도 전원이 공급되지 않아 관련 선로의 누전 가능성을 점검하였습니다.



싱크대 상부 우측 콘센트 역시 전원이 공급되지 않는 상태였습니다. 따라서 주방1 회로가 단일 콘센트만의 문제가 아니라, 여러 부하측 콘센트와 연결된 매립 배선 구간의 문제일 가능성이 높다고 판단하였습니다.



3-2. 콘센트 탈거 및 선로별 절연 검사

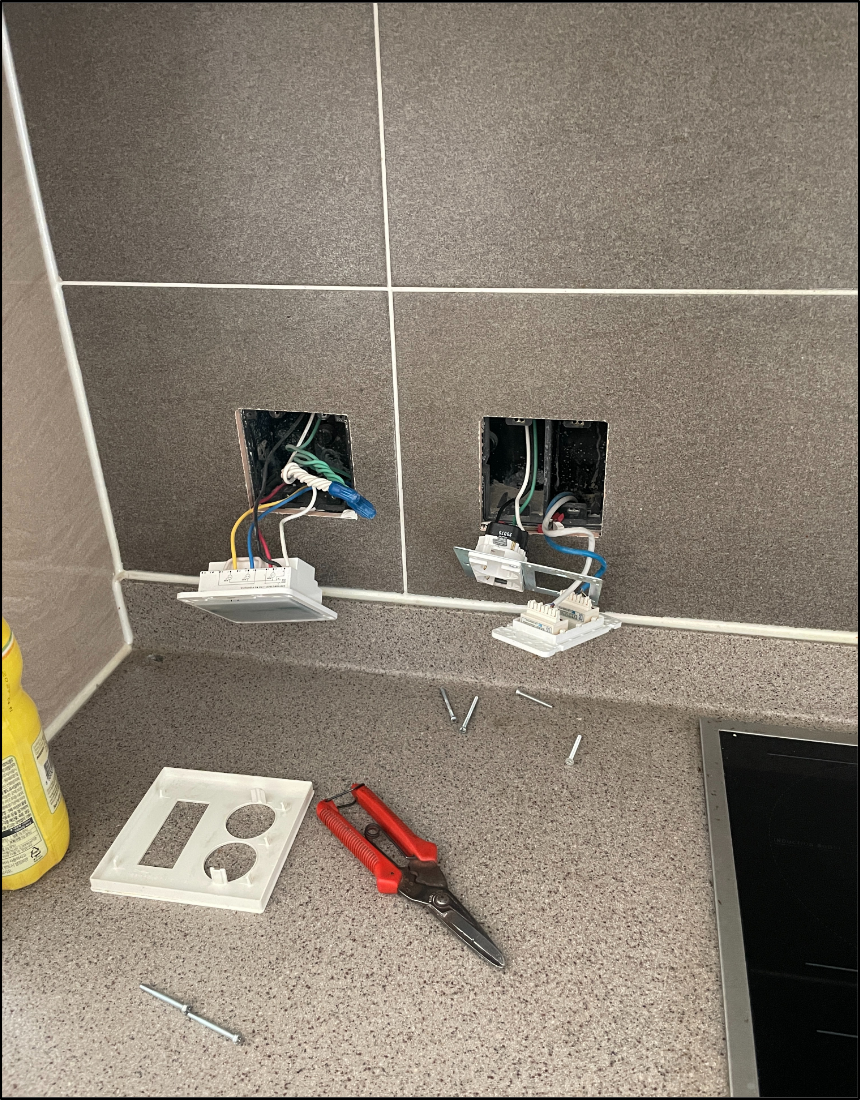

대기전력 콘센트 스위치와 콘센트를 탈거한 뒤 내부 배선을 분리하여 정밀 진단을 진행하였습니다.



좌측 대기전력 콘센트 스위치와 콘센트를 탈거한 뒤, 기존 결선을 해체하고 선로별 배선 검사를 진행하였습니다. 이 과정에서 각 전선이 어느 방향으로 연결되는지 확인하고, 절연저항계를 이용하여 누전이 발생한 선로를 분리해 나갔습니다.

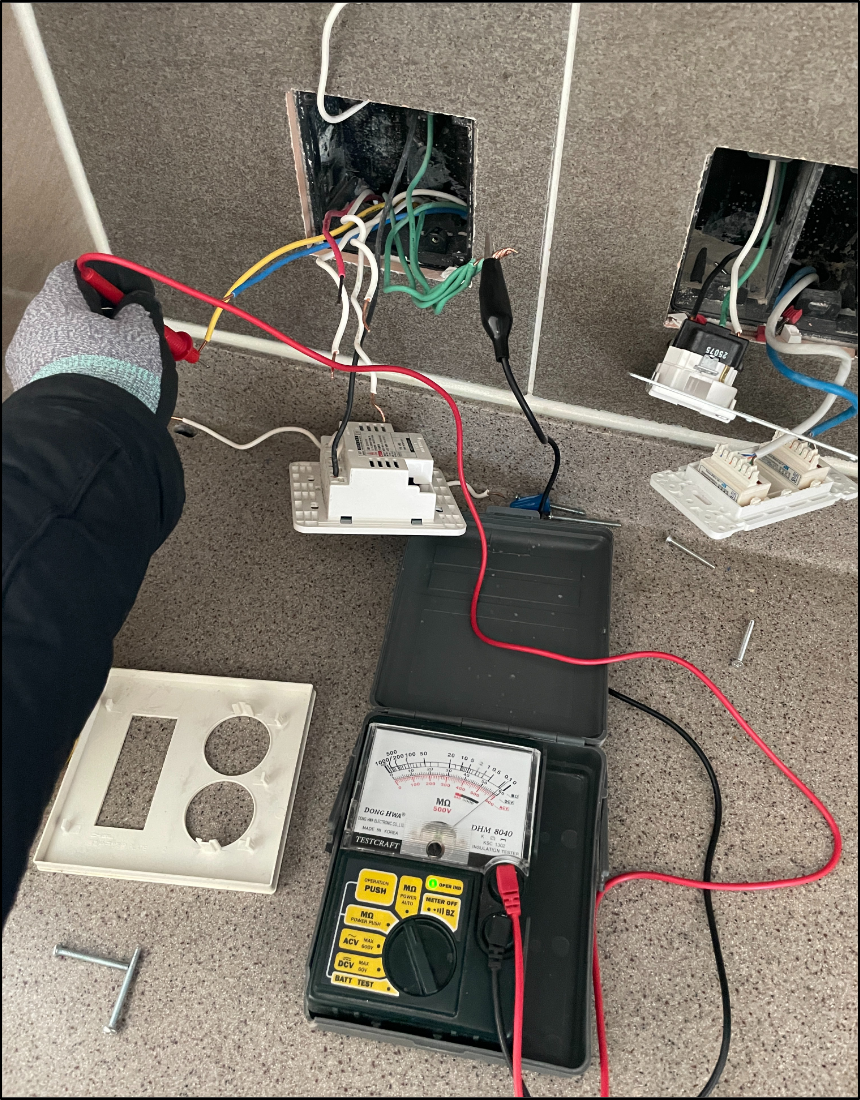

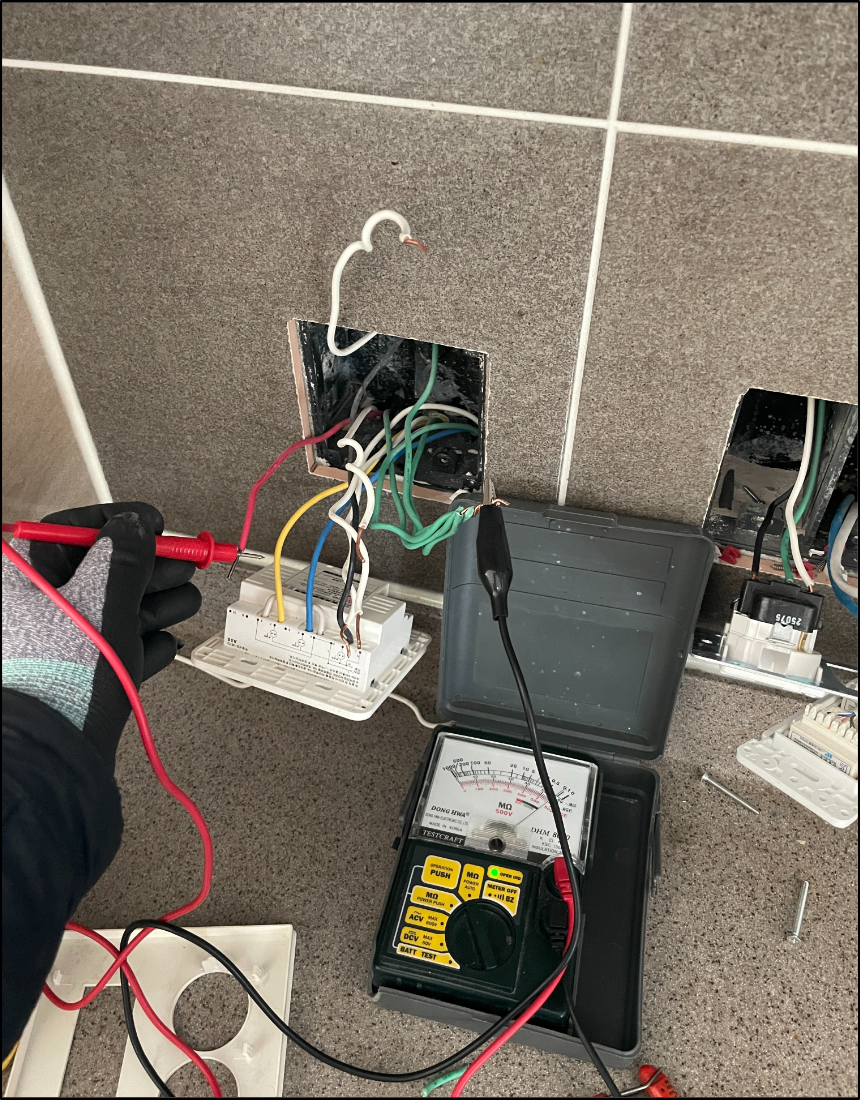

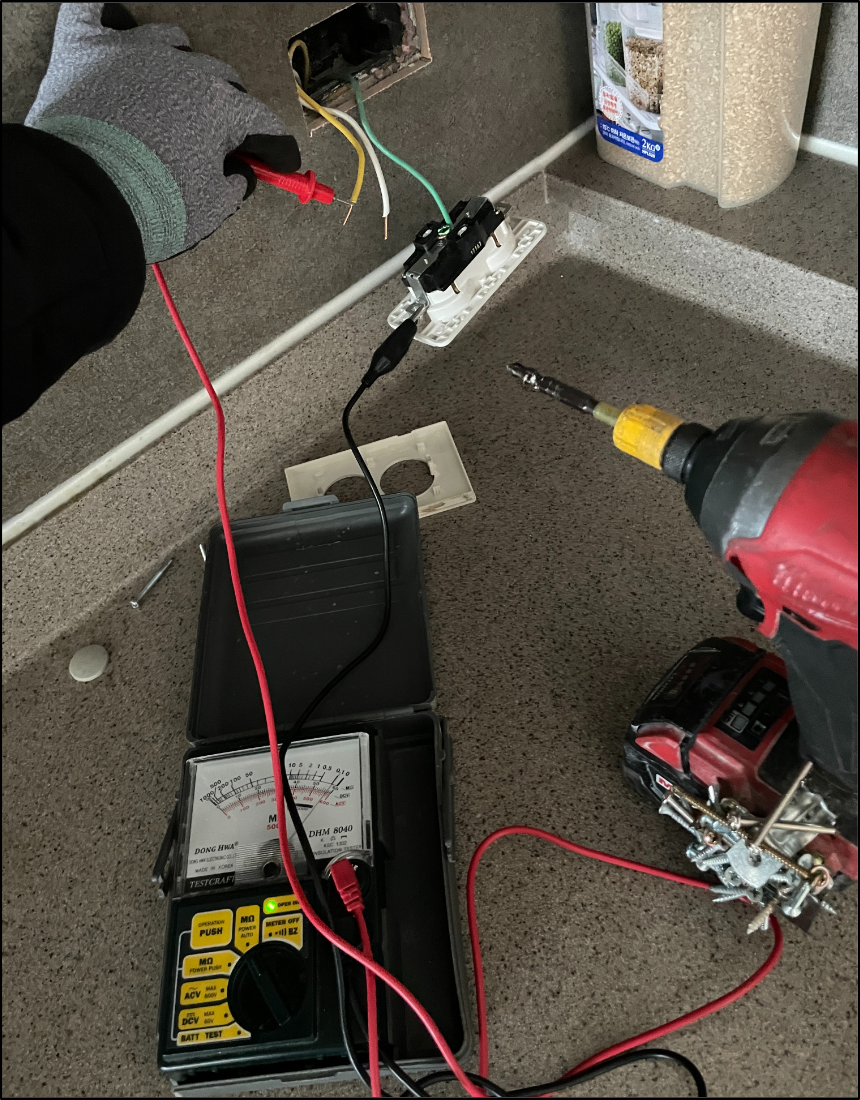

콘센트 매립 박스 내부 배선을 선로별로 분리하여 절연저항 수치를 측정하였습니다.



정밀 배선 검사 결과, 현장 기준으로 적색 라인, 청색 라인, 황색 라인에서 절연 불량이 확인되었습니다. 누전 차단기가 올라가지 않는 직접적인 원인은 해당 회로의 매립 배선에서 발생한 누전이었습니다.



주방 콘센트 회로의 각 라인을 구분하여 누전 발생 구간을 추적하였습니다.



선로별 검사에서는 단순히 전기가 들어오는지 여부만 확인하지 않습니다. 전선과 접지, 전선 상호 간 절연 상태, 회로 분기 구조를 함께 확인해야 실제 누전 지점을 특정할 수 있습니다. 본 현장 역시 여러 구간이 동시에 연결되어 있었기 때문에, 각 라인을 분리한 뒤 교차 검증하는 방식으로 원인을 확인하였습니다.



정확한 누전 원인 확인을 위해 콘센트 탈거, 배선 분리, 절연저항 측정을 병행하였습니다.



3-3. 인덕션 및 빌트인 오븐 탈거 후 선로 구간 확인

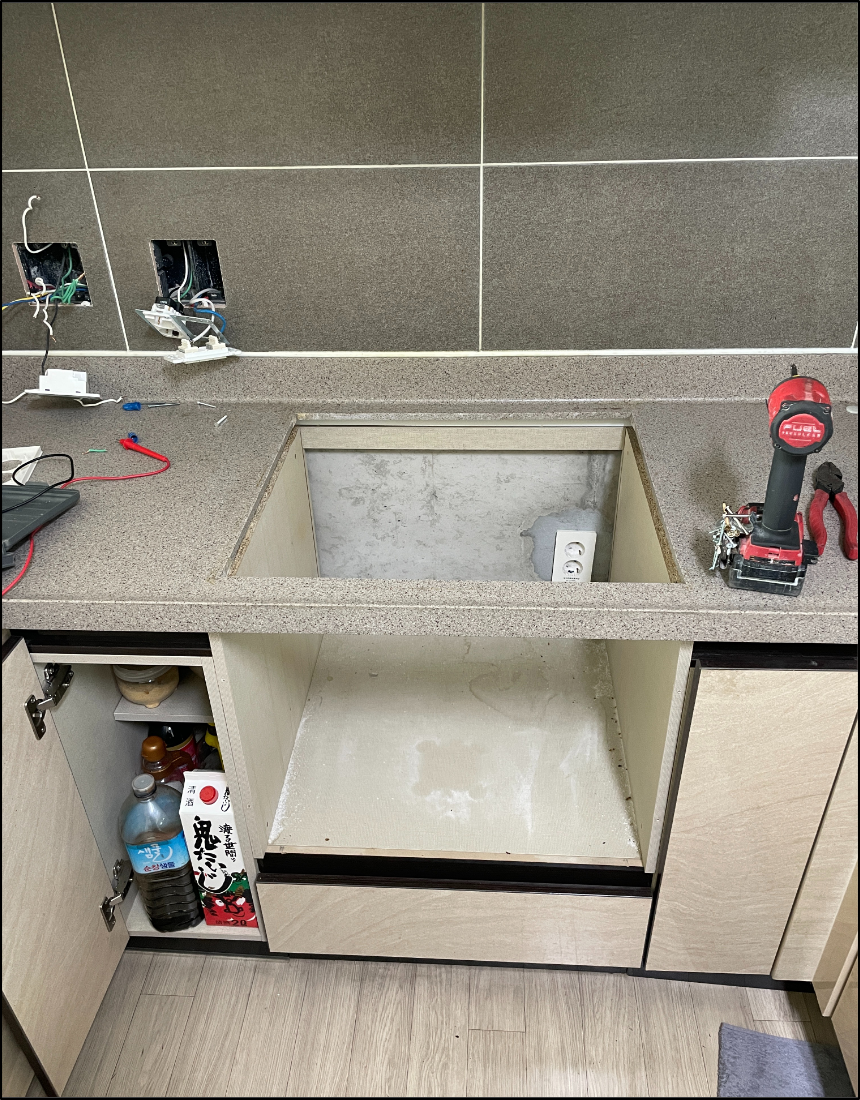

인덕션 및 빌트인 오븐을 제거한 뒤 하부 콘센트와 매립 배선 경로를 확인하였습니다.



정확한 선로 구간을 파악하기 위하여 주방 인덕션과 빌트인 오븐을 탈거하였습니다. 탈거 후 하부 공간에서 확인된 콘센트와 매립 배선 경로를 기준으로, 청색 라인은 인덕션 하부 콘센트 라인, 적색 라인은 세대 분전반 라인, 황색 라인은 싱크대 상부 제일 우측 콘센트 라인으로 확인되었습니다.



즉, 이번 송도 베르디움더퍼스트 아파트 세대의 누전 차단기 트립 원인은 주방1 회로 내 총 3개 선로 구간의 전선 절연 불량이었습니다. 이와 같은 경우 일부 콘센트만 교체하거나 차단기만 교체하는 방식으로는 근본적인 해결이 불가능합니다. 누전이 발생한 전선을 철거하고 신규 규격 전선으로 교체해야 합니다.



4. 규격 준수 시공 내역



4-1. 누전 전선 철거 및 신규 전선 준비

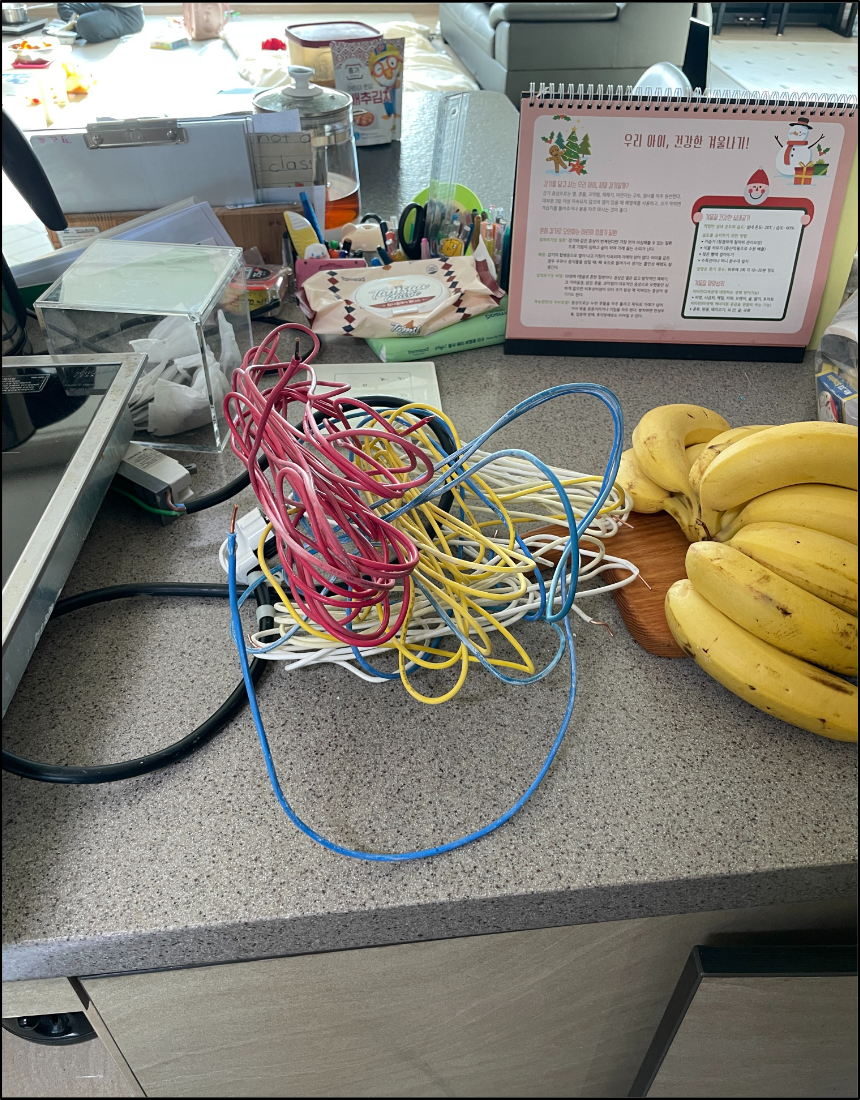

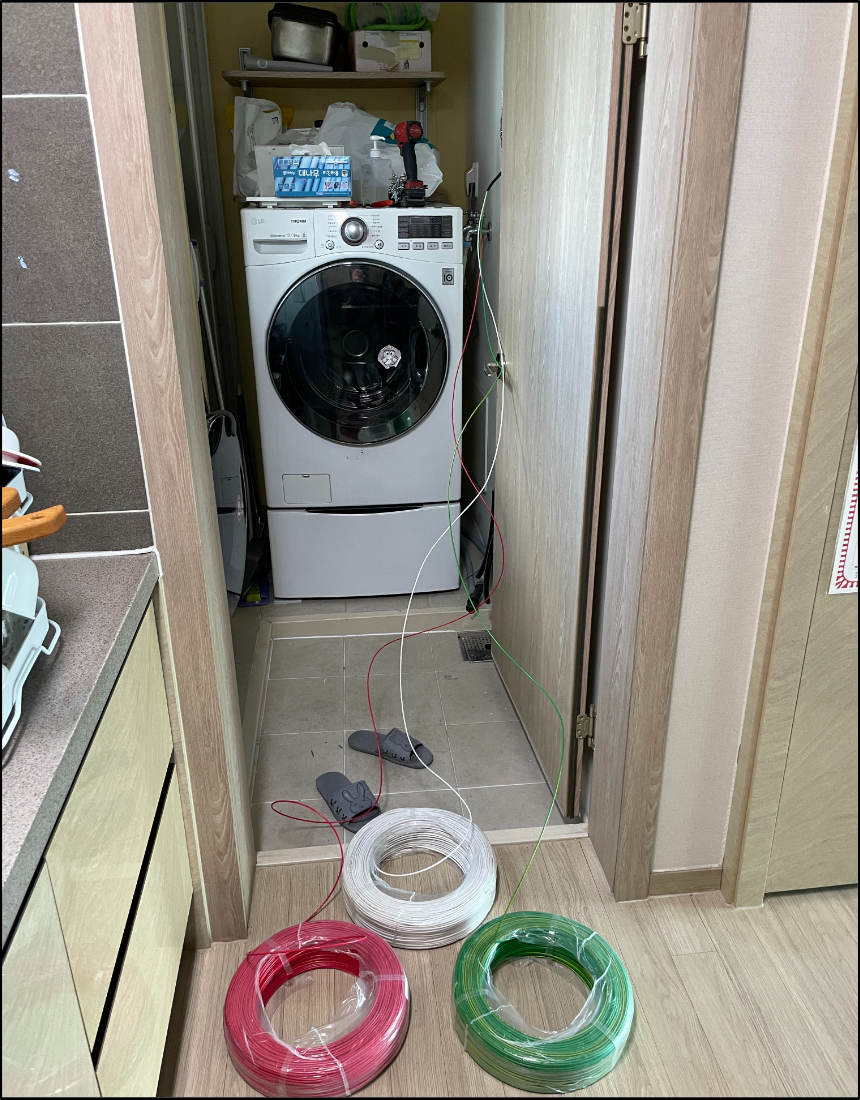

절연 불량이 확인된 기존 전선을 철거하고 신규 전선 교체를 준비하였습니다.



누전이 확인된 기존 전선은 재사용하지 않고 철거하였습니다. 절연 불량이 발생한 전선을 그대로 두고 일부 접속만 보수하면, 차단기 트립이 재발하거나 전선 과열, 감전, 전기 화재 위험으로 이어질 수 있습니다.



세대 분전반, 인덕션 하부 콘센트, 싱크대 상부 우측 콘센트 라인 교체를 위한 신규 전선을 준비하였습니다.



신규 규격 전선을 준비한 뒤, 주방 싱크대 상부 대기전력 콘센트 스위치 매립 박스를 기준으로 세대 분전반 방향, 인덕션 하부 콘센트 방향, 싱크대 상부 우측 콘센트 방향의 매립 배관에 입선 작업을 진행하였습니다.

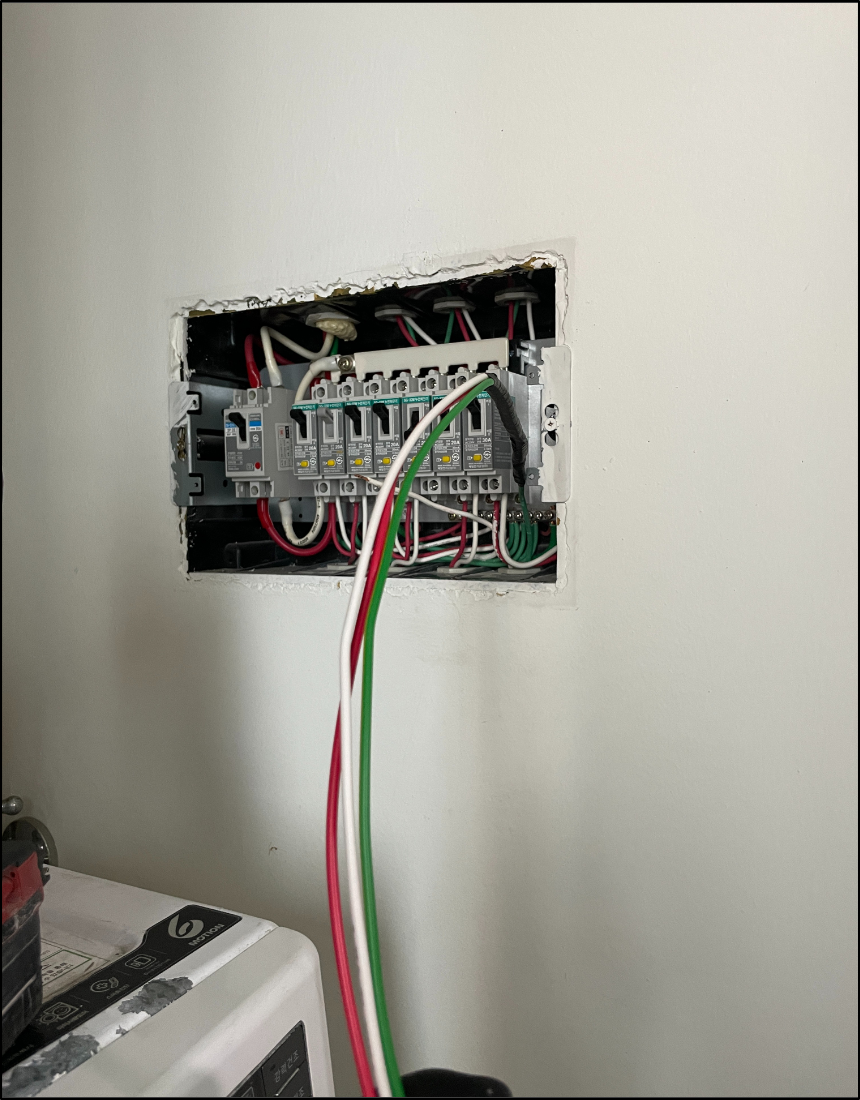

4-2. 세대 분전반 라인 신규 전선 교체



세대 분전반 방향 누전 전선을 철거하고 신규 규격 전선을 입선하였습니다.



먼저 세대 분전반 라인의 기존 누전 전선을 철거하고 신규 전선을 입선하였습니다. 분전반 측 전선 연결은 차단기 용량, 회로 구분, 접지 상태를 함께 확인하면서 진행해야 합니다. 국가 정식 등록 전기공사업체의 시공 기준에서는 단순 연결보다 회로 식별과 향후 유지관리 가능성이 중요합니다.



전기공사업법에 따른 책임 시공은 보이지 않는 매립 배선까지 안전하게 관리하는 것을 전제로 합니다. 따라서 분전반 내부 연결부는 접속 상태와 선로 구분을 명확히 확인한 뒤 정리하였습니다.



4-3. 인덕션 하부 콘센트 라인 전선 교체

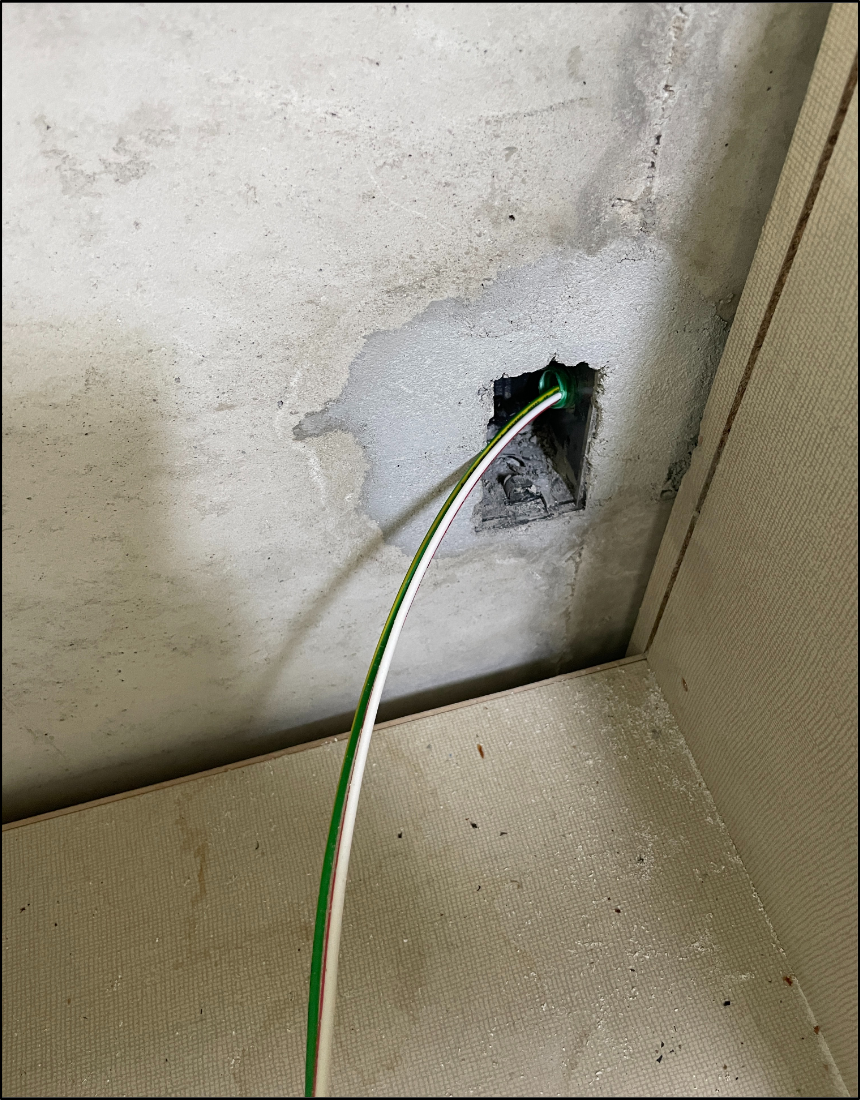

주방 인덕션 하부 콘센트 라인의 기존 누전 전선을 제거하고 새 전선을 인출하였습니다.



다음으로 인덕션 하부 콘센트 라인의 누전 전선을 교체하였습니다. 인덕션과 오븐이 설치되는 하부 공간은 열, 진동, 접속부 하중이 함께 작용할 수 있는 구간이므로 전선 피복 손상 여부와 접속 상태를 더욱 신중하게 확인해야 합니다.



신규 전선 인출 후 기존 콘센트 회로와 분리하여 결선 구조를 다시 정리하였습니다. 주방 고용량 전기기기 주변의 콘센트는 전선 굵기, 차단기 용량, 접속부 상태가 맞지 않으면 콘센트 탄화나 반복 트립의 원인이 될 수 있습니다.



4-4. 싱크대 상부 우측 콘센트 라인 전선 교체

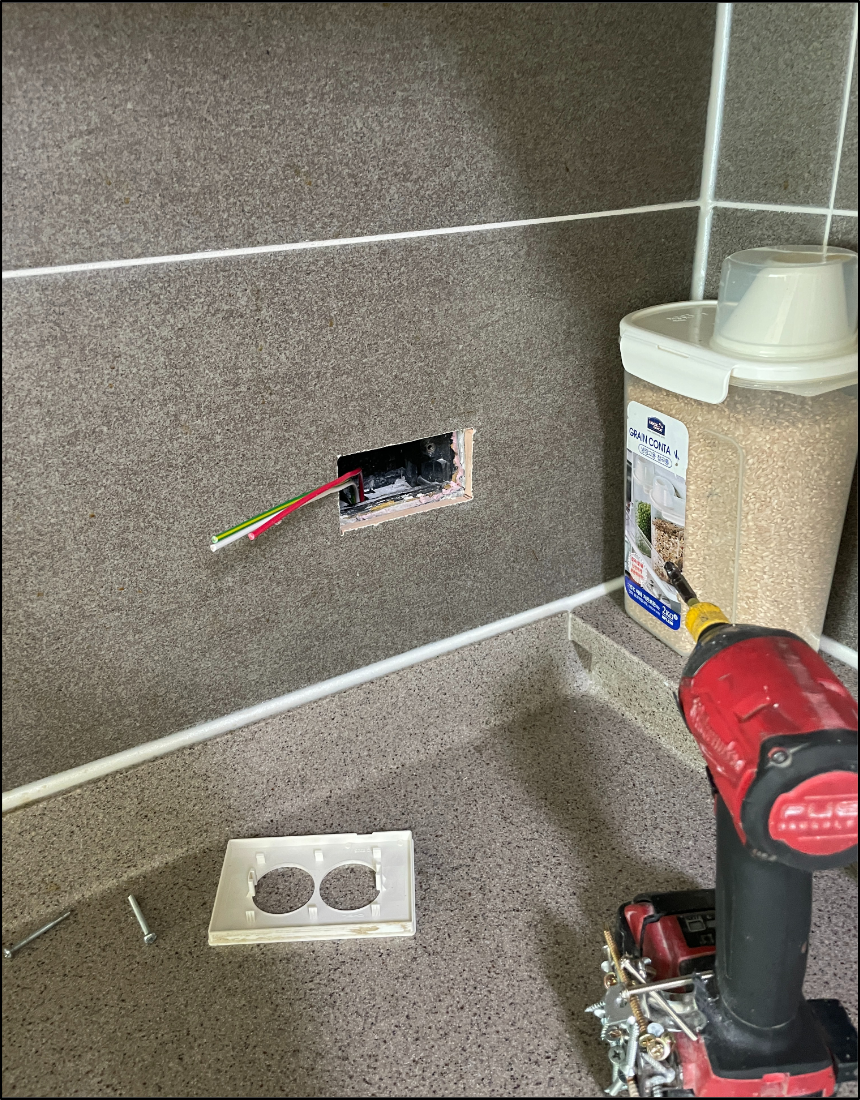

싱크대 상부 우측 콘센트 라인의 누전 전선을 철거한 뒤 신규 전선으로 교체하였습니다.



마지막으로 싱크대 상부 제일 우측 콘센트 라인의 전선을 교체하였습니다. 해당 구간 역시 절연 불량이 확인된 선로였기 때문에 기존 전선을 철거하고, 매립 배관을 통해 신규 규격 전선을 입선하였습니다.

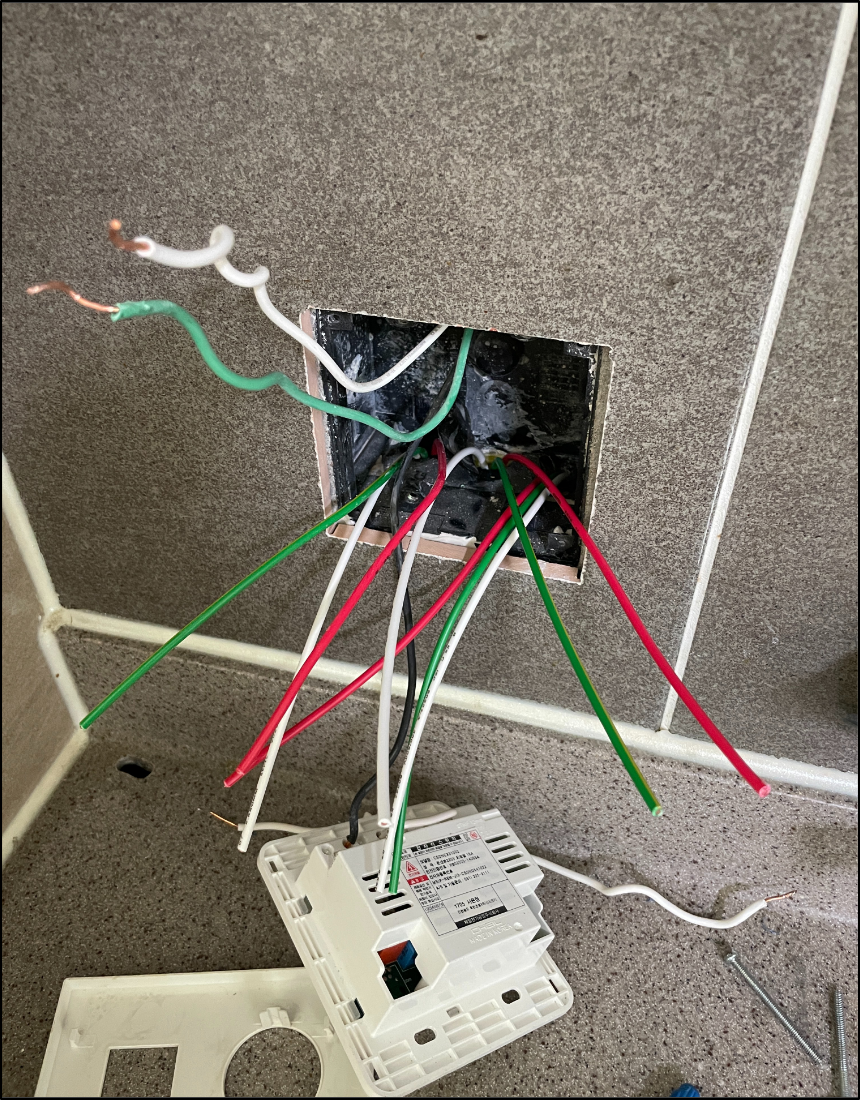

전선 교체 후 대기전력 콘센트 스위치와 관련 콘센트 회로를 안전하게 재결선하였습니다.



각 선로의 전선 교체가 완료된 뒤에는 대기전력 콘센트 스위치와 콘센트 회로를 재결선하였습니다. 이때 분전반 라인, 인덕션 하부 라인, 우측 콘센트 라인이 혼선되지 않도록 구분하여 접속하였고, 부하측 회로가 정상적으로 이어지도록 결선을 정리하였습니다.

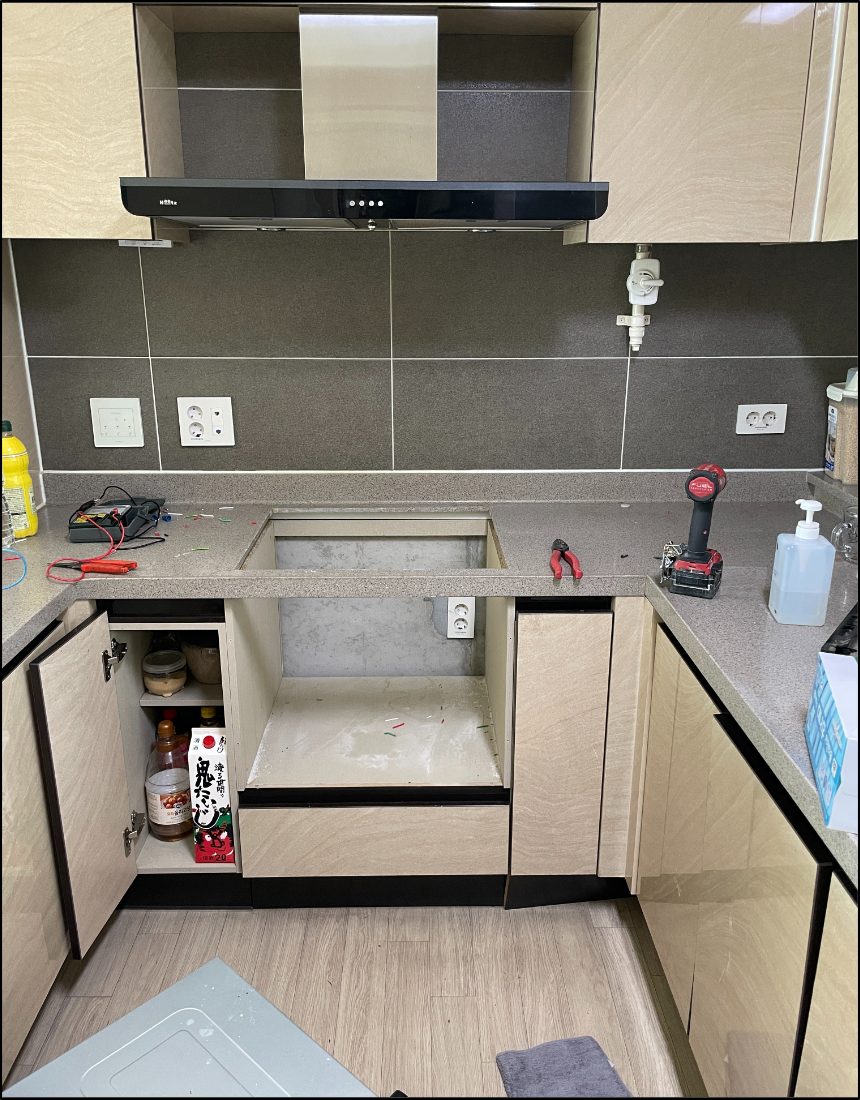

신규 전선 입선과 재결선 작업을 마친 뒤 콘센트 원상 복구를 진행하였습니다.



5. 안전성 검증 결과

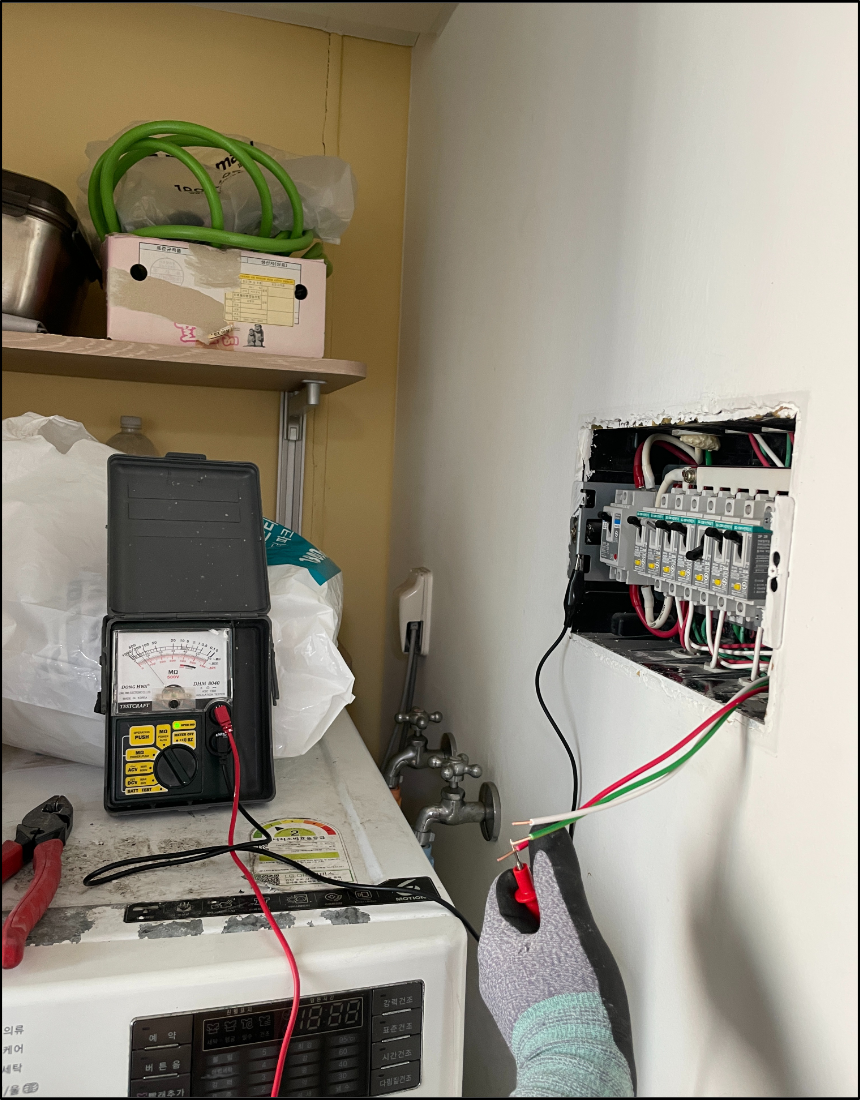

전선 교체 완료 후 세대 분전반에서 최종 절연저항 검사를 진행하였습니다.





누전 수리는 눈에 보이는 콘센트만 교체하는 작업이 아닙니다. 매립 배선 내부에서 절연 불량이 발생한 경우에는 해당 전선 구간을 정확히 특정하고, 손상된 전선을 신규 규격 전선으로 교체해야 동일 문제가 재발하지 않습니다.



본 현장은 주방1 회로의 세 개 선로에서 동시에 누전이 확인된 사례로, 전선 철거와 신규 입선, 콘센트 재결선, 절연 저항 기준치 확인까지 단계적으로 진행하여 안전성을 확보하였습니다.



6. 주방 콘센트 누전 수리 시 확인해야 할 사항



주방 콘센트 회로는 인덕션, 전기포트, 전자레인지, 식기세척기, 오븐 등 전력 사용량이 큰 전기기기와 연결되는 경우가 많습니다. 따라서 콘센트 한 곳의 전원 불량처럼 보이더라도 실제 원인은 분전반, 매립 배선, 분기 접속부, 다른 콘센트 구간에 있을 수 있습니다.



누전 차단기가 떨어진 뒤 올라가지 않는다면 반복적으로 차단기를 올리는 행동은 피해야 합니다. 절연 불량 상태에서 무리하게 전원을 투입하면 전선 과열, 접속부 손상, 감전, 전기 화재 위험이 증가할 수 있습니다.



정확한 수리는 절연저항계 기반의 회로 진단, 선로별 분리 측정, 누전 구간 특정, 손상 전선 교체, 최종 절연 저항 기준치 확인 순서로 이루어져야 합니다. 이 과정은 전기공사 경험과 전문 장비가 필요한 작업이므로 국가 정식 면허 등록 전기공사업체에 의뢰하는 것이 안전합니다.
