김포 전기공사 업체 장기동 상가 식기세척기, 인덕션 단독 배선 공사 현장 사례
작성일2026-06-15
본문
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사 업체로서, 김포 장기동 지역 상가 주방 전기공사 및 고전력 주방기기 단독 배선 공사를 수행하고 있습니다.
이번 현장은 경기도 김포시 장기동에 위치한 상가 주방의 식기세척기 및 인덕션 단독 배선 전기공사 사례입니다. 기존 주방 식기세척기 배선은 일부 설치되어 있었으나 접지 미설비, 전선 규격 미달, 고전력 기기 전용 회로 미구성 문제가 확인되었습니다. 또한 인덕션은 별도의 단독 배선이 구성되어 있지 않아 식기세척기와 인덕션을 각각 독립 회로로 분리하는 전기공사가 필요했습니다.
1. 현장 개요
| 현장 위치 | 경기도 김포시 장기동 지역 상가 |
|---|---|
| 공사 구분 | 상가 주방 식기세척기 및 인덕션 단독 배선 전기공사 |
| 주요 증상 및 요청 사항 | 기존 식기세척기 배선의 접지 미설비 및 전선 규격 미달 문제가 확인되었으며, 인덕션 역시 단독 회로가 구성되어 있지 않아 고전력 주방기기 사용에 적합한 전용 배선 공사가 필요한 상황이었습니다. |
| 시공 범위 | 식기세척기 전용 배선 신설, 인덕션 전용 배선 신설, 난연 CD관 설치, GW 후렉시블 금속 배관 설치, 방수 하이박스 설치, 식기세척기 전용 30A 누전 차단기 설치, 인덕션 전용 누전 차단기 설치, 메인 분전반 내 전용 회로 2개 구성 및 최종 안전 점검 |
상가 주방 전기공사는 단순히 가까운 콘센트에서 전선을 연장하는 방식으로 처리할 수 있는 작업이 아닙니다. 식기세척기와 인덕션은 소비전력이 큰 설비이므로 전선 규격, 차단기 용량, 접지 상태, 누전 차단 방식, 배관 보호, 메인 분전반 회로 구성을 종합적으로 검토해야 합니다.
특히 기존 콘센트 라인에서 전선을 연장하는 방식은 외관상 전용 콘센트처럼 보일 수 있으나, 실제로는 기존 회로에 고전력 부하를 추가하는 구조입니다. 이는 멀티탭을 길게 연장하여 사용하는 것과 유사한 개념이며, 과부하, 전선 과열, 콘센트 탄화, 차단기 트립, 누전 위험으로 이어질 수 있습니다.
2. 현장 진단
| 점검 대상 | 주방 식기세척기 설치 위치, 인덕션 설치 위치, 기존 식기세척기 배선 상태, 메인 분전반 설비 위치, 천장 내부 배선 경로, 주방 및 홀 구간 점검구, 기존 접지 구성 상태 |
|---|---|
| 사용 장비 및 자재 | 검전기, 전기 테스터, 절연 공구, 전선 인출 장비, 난연 CD관, GW 후렉시블 금속 배관, 방수 하이박스, 누전 차단기, 전용 전선, 결선 자재, 배선 마감 자재 |
| 진단 방식 | 식기세척기와 인덕션 위치를 확인한 후, 홀 메인 분전반 위치와 주방 천장 내부 점검구를 확인했습니다. 이후 천장 내부 공간과 배관 가능 구간을 검토하여 메인 분전반에서 각 주방기기까지 연결되는 최적의 단독 배선 경로를 산정했습니다. |
| 안전 확인 | 전기공사 착수 전 작업 대상 회로의 전원 차단 상태를 확인했으며, 공사 완료 후 식기세척기 및 인덕션 전용 회로의 차단기 연결 상태, 접지 구성, 결선 상태, 누전 차단기 동작 상태를 확인했습니다. |
본 현장은 기존 배선이 존재하더라도 접지 미설비 및 전선 규격 미달 문제가 확인된 사례입니다. 고전력 주방기기의 전기공사에서는 전선이 연결되어 있다는 사실만으로 안전성을 판단할 수 없습니다. 전선 굵기, 차단기 용량, 접지 연속성, 누전 차단기 구성, 절연 저항 기준치 충족 여부까지 함께 검토해야 합니다.
3. 규격 준수 시공 내역

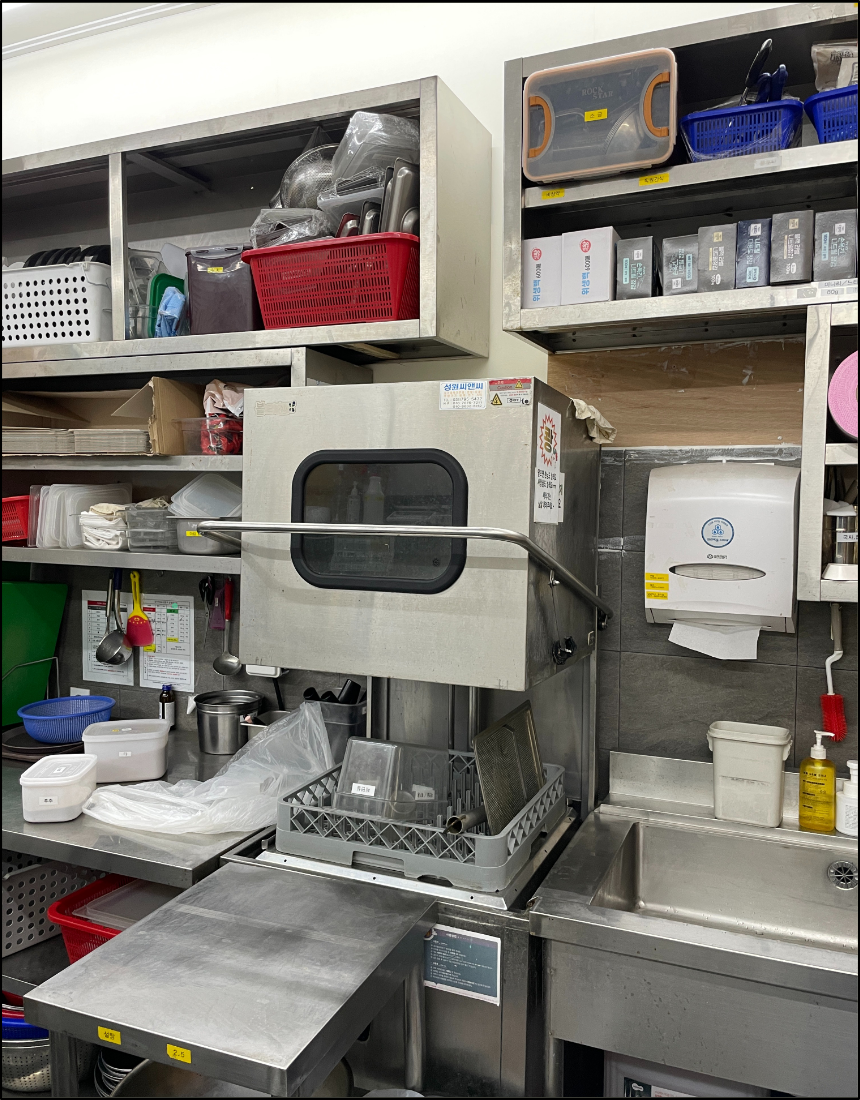

3-1. 식기세척기 및 인덕션 위치 확인
먼저 주방 내부에서 식기세척기와 인덕션이 설치될 위치를 확인했습니다. 두 설비는 모두 사용 전류가 큰 주방 전기기기이므로 동일 회로에 함께 연결하지 않고, 각각 별도의 전용 회로로 구성하는 방식이 적합하다고 판단했습니다.
당사 책임 기술진은 설비 위치와 메인 분전반 위치를 함께 확인한 뒤, 배선 거리를 최소화하면서도 향후 점검이 가능한 경로를 기준으로 단독 배선 공사 계획을 수립했습니다.

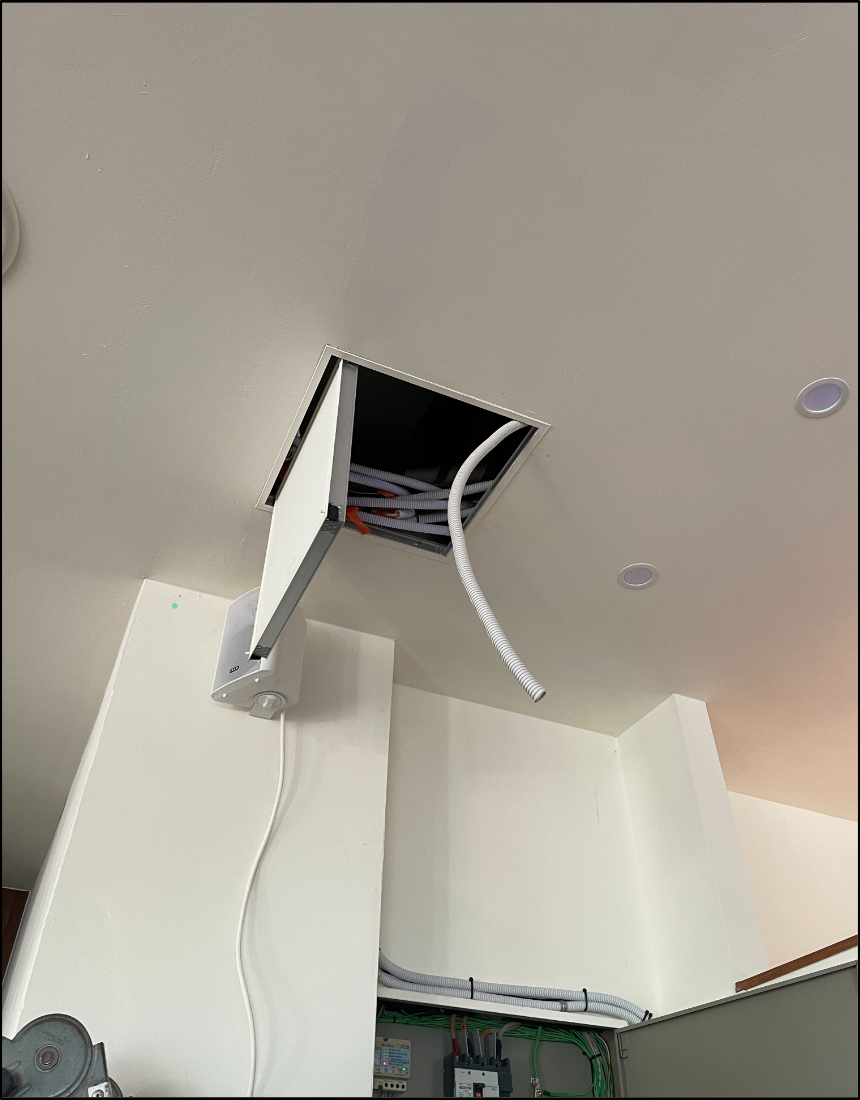

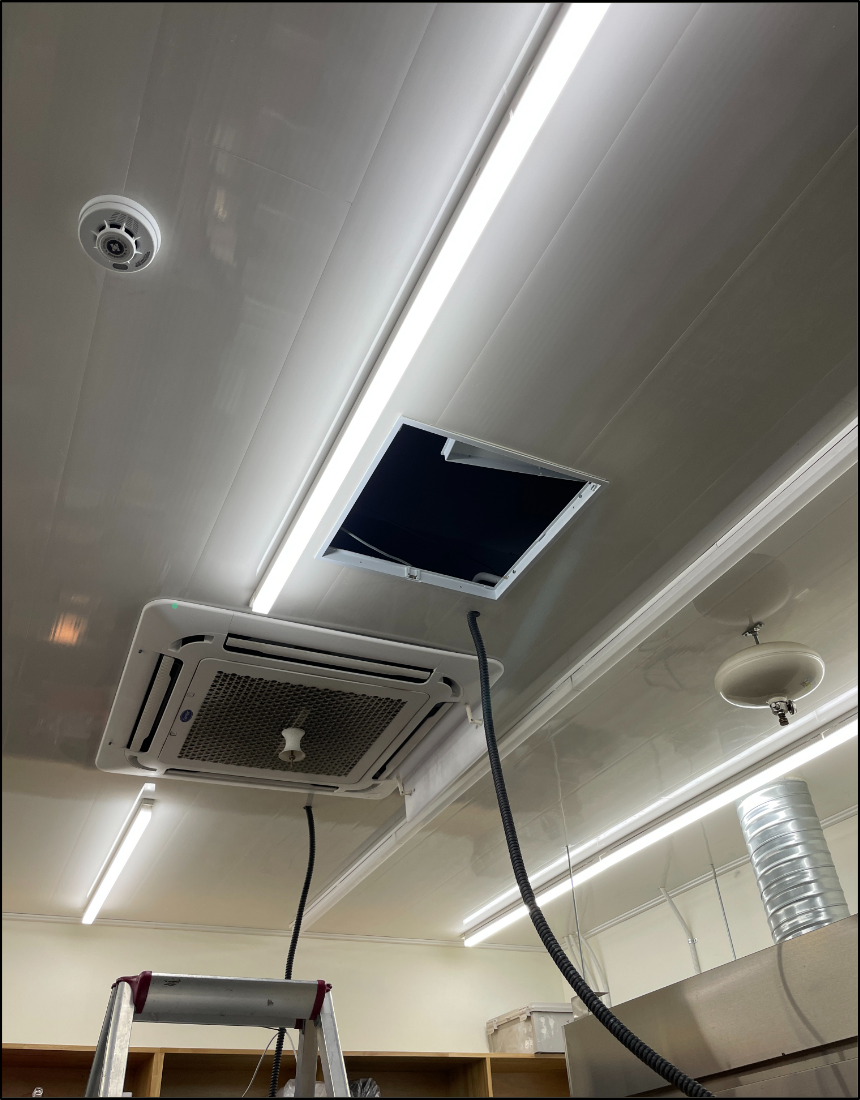

3-2. 주방 및 홀 구간 점검구 개방
단독 배선 경로를 확보하기 위해 주방과 홀 메인 분전반 인근의 점검구를 개방했습니다. 상가 천장 내부에는 조명 회로, 콘센트 회로, 냉난방 설비 배선, 통신선 등이 함께 배치되는 경우가 많기 때문에 배선 경로를 확인하지 않은 상태에서 전선을 임의로 인출하거나 절단하는 방식은 적합하지 않습니다.
본 현장에서는 천장 내부 공간을 확인한 뒤 식기세척기 전용 배선과 인덕션 전용 배선이 메인 분전반까지 독립적으로 연결될 수 있도록 배관 경로를 확보했습니다.

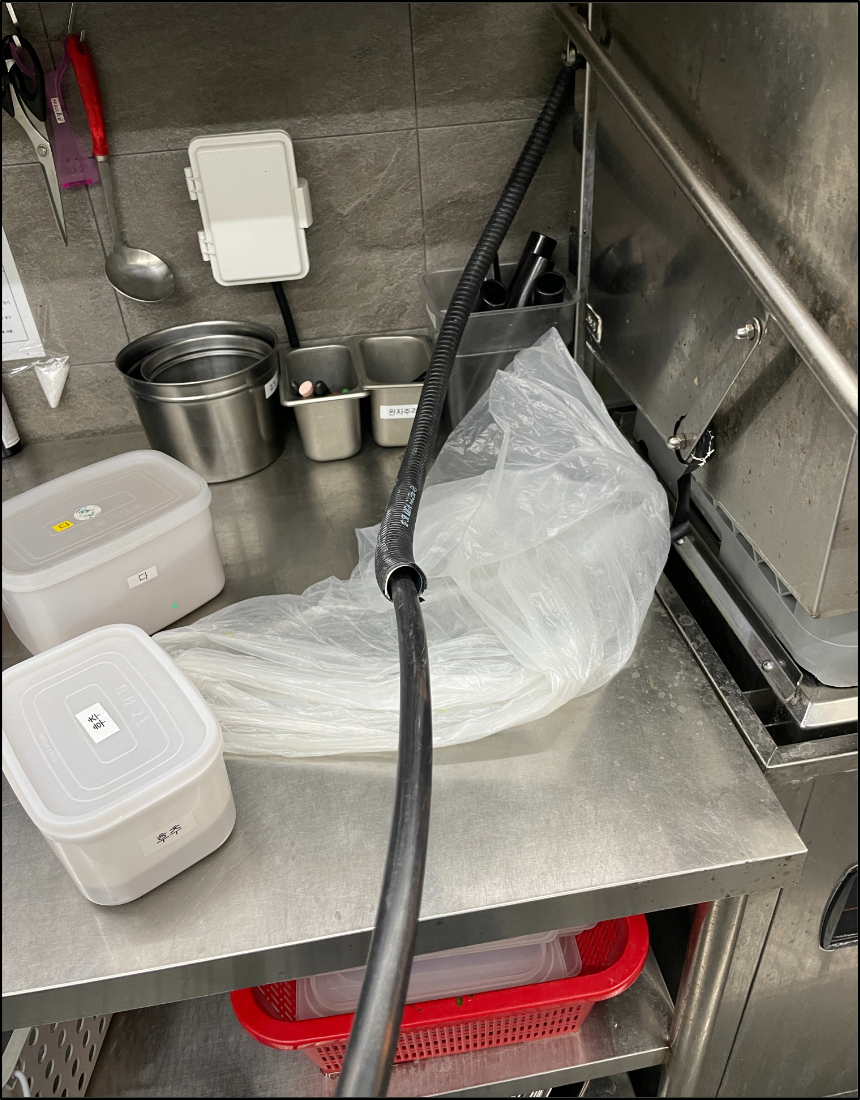

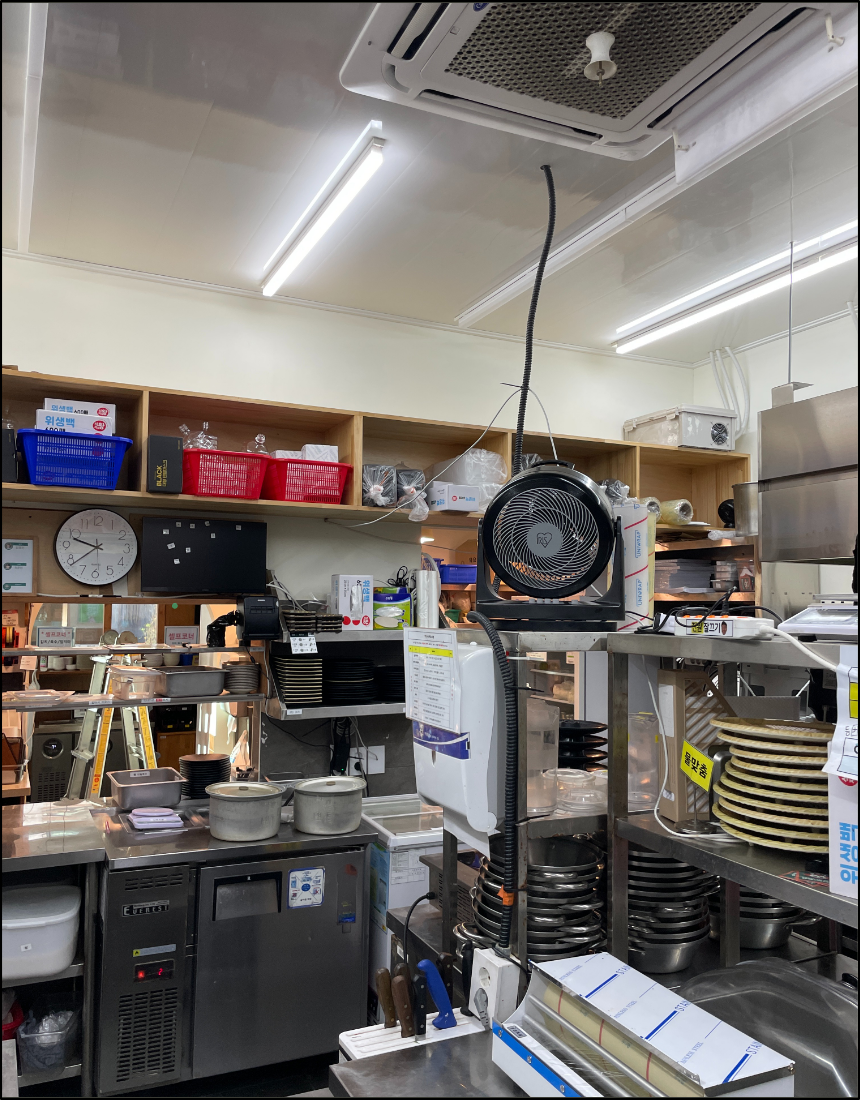

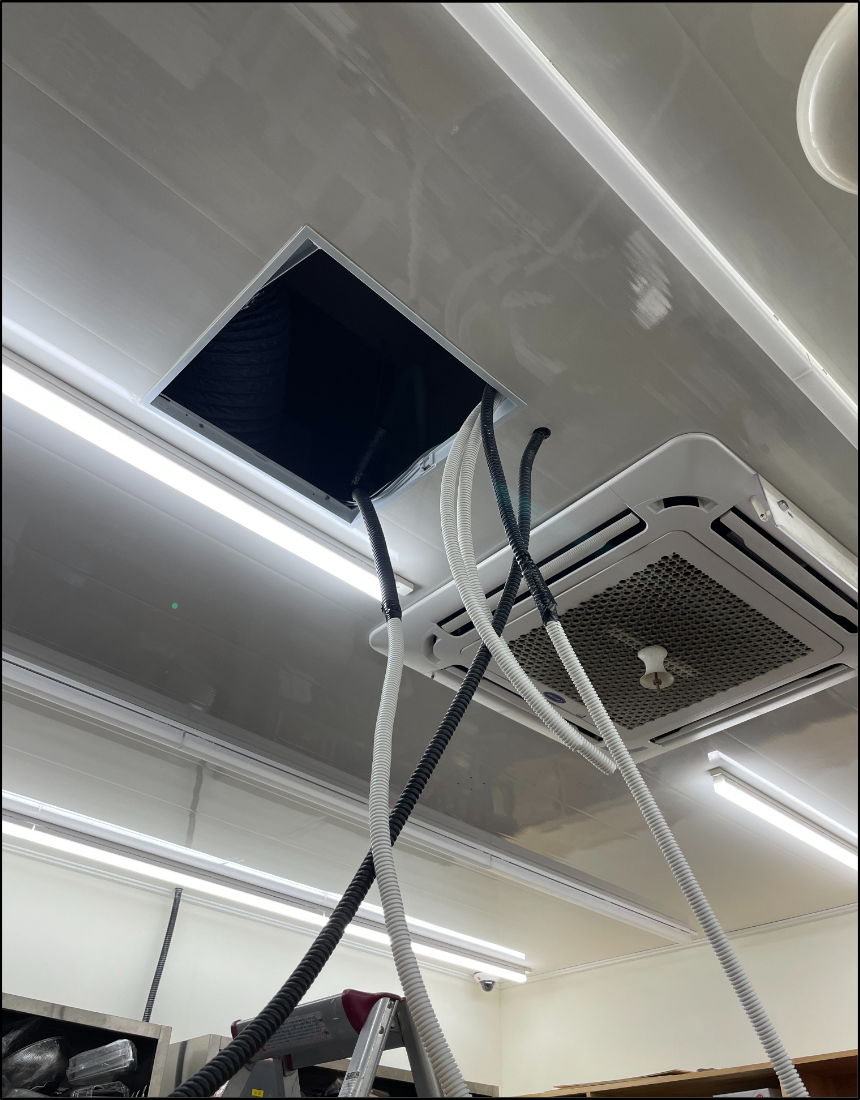

3-3. 난연 CD관 설치
1차 배관 구간에는 난연 CD관을 설치했습니다. 난연 CD관은 천장 내부 전선 보호와 배선 경로 정리에 사용되며, 전선이 천장 내부 구조물이나 다른 설비와 직접 접촉하지 않도록 보호하는 역할을 합니다.
주방은 열, 습기, 세척수, 금속 집기 접촉 가능성이 높은 공간이므로 전선이 직접 노출되지 않도록 배관 보호를 우선 적용했습니다. 이는 전선 피복 손상, 절연 불량, 누전 위험을 줄이기 위한 기본 시공 기준입니다.

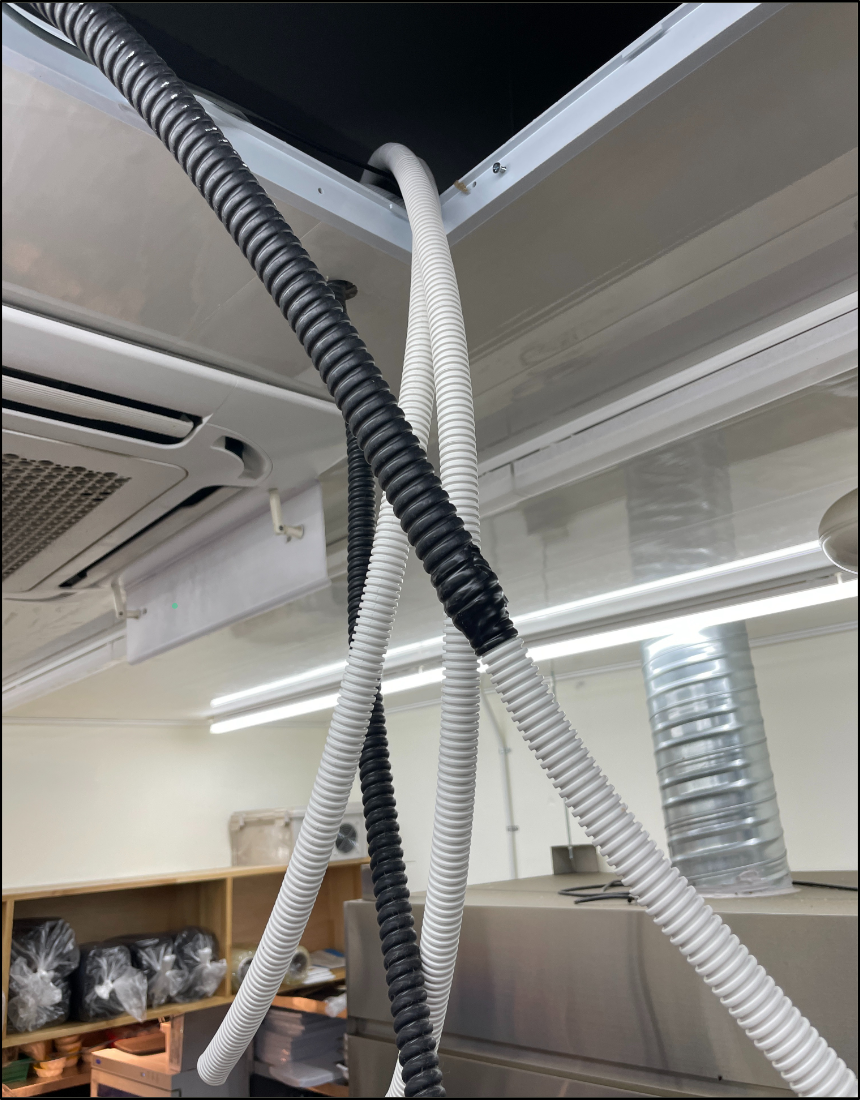

3-4. GW 후렉시블 금속 배관 연결 및 견인 작업

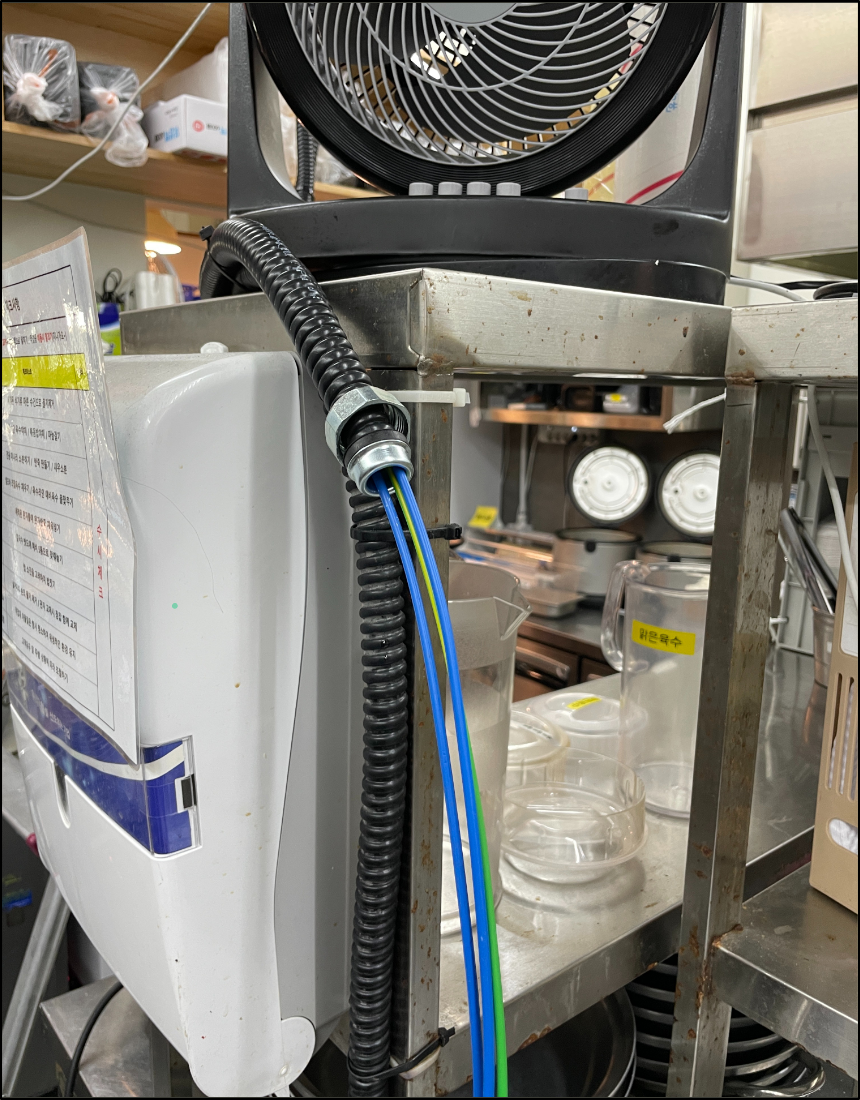

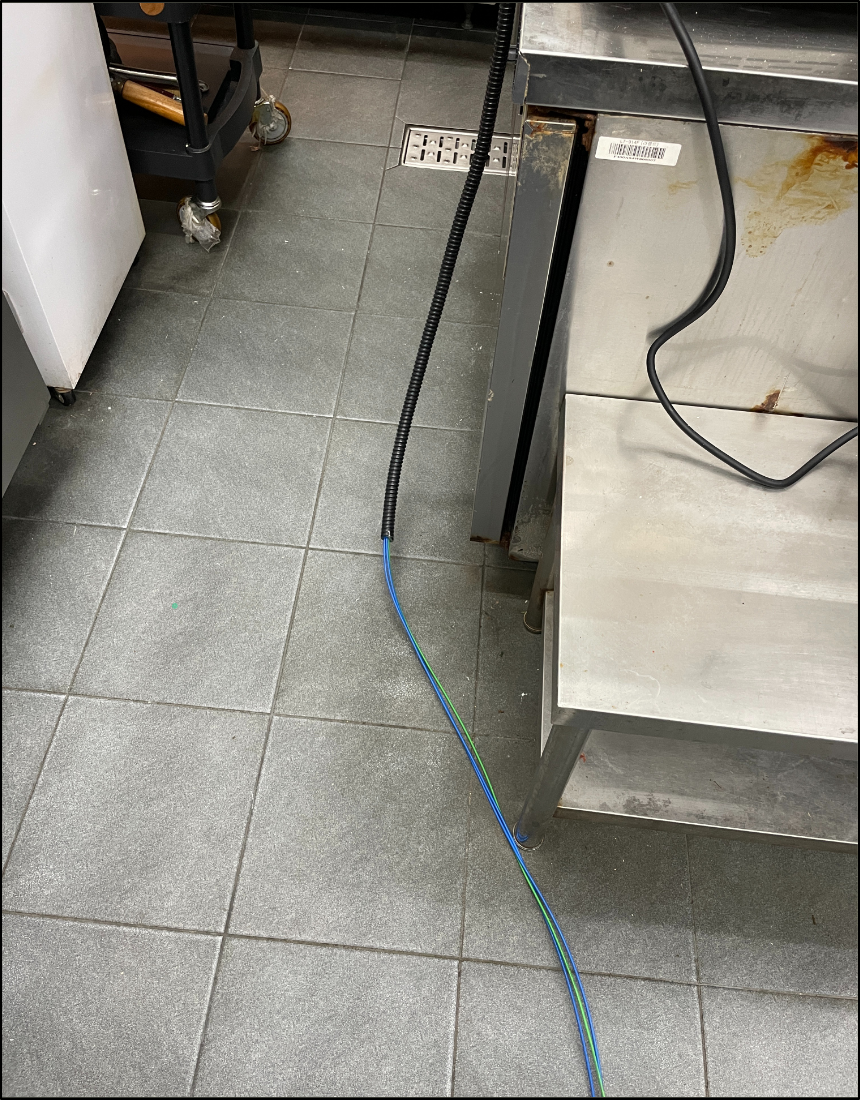

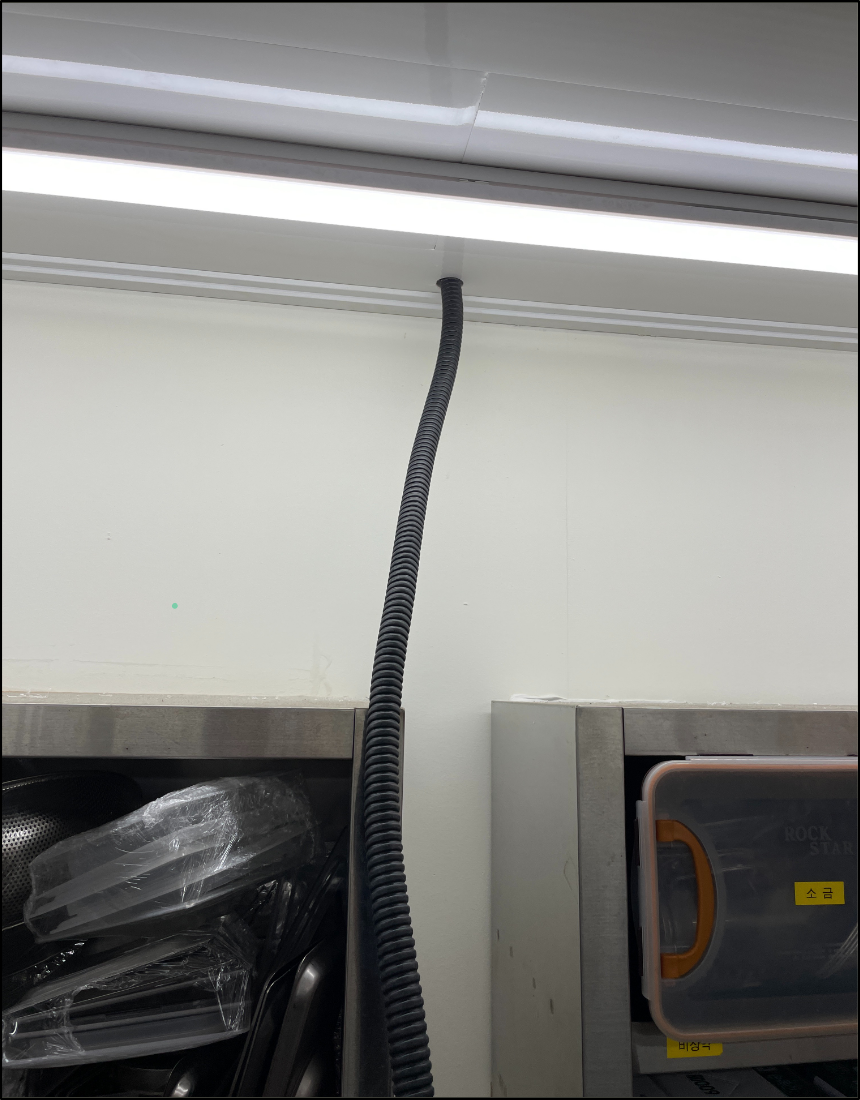

난연 CD관 설치 후 말단부와 설비 인입부에는 GW 후렉시블 금속 배관을 연결했습니다. 이후 전선 견인 작업을 통해 천장 내부 배관과 주방 설비 위치까지의 전선 보호 경로를 완성했습니다.
GW 후렉시블 금속 배관은 말단부, 굴곡부, 노출 가능성이 있는 구간에서 기계적 보호 성능을 확보하는 데 사용됩니다. 본 현장에서는 식기세척기 및 인덕션 전용 전선이 외부 충격이나 마찰에 직접 노출되지 않도록 배관 연결부를 정리했습니다.
3-5. 식기세척기 전용 전선 입선 및 30A 누전 차단기 설치
전선 배관 설치 완료 후 식기세척기 전용 전선을 입선했습니다. 식기세척기는 고전력 부하가 반복적으로 발생하는 설비이므로 기존 콘센트 회로에서 단순 연장하지 않고, 메인 분전반에서 별도의 전용 회로로 구성했습니다.

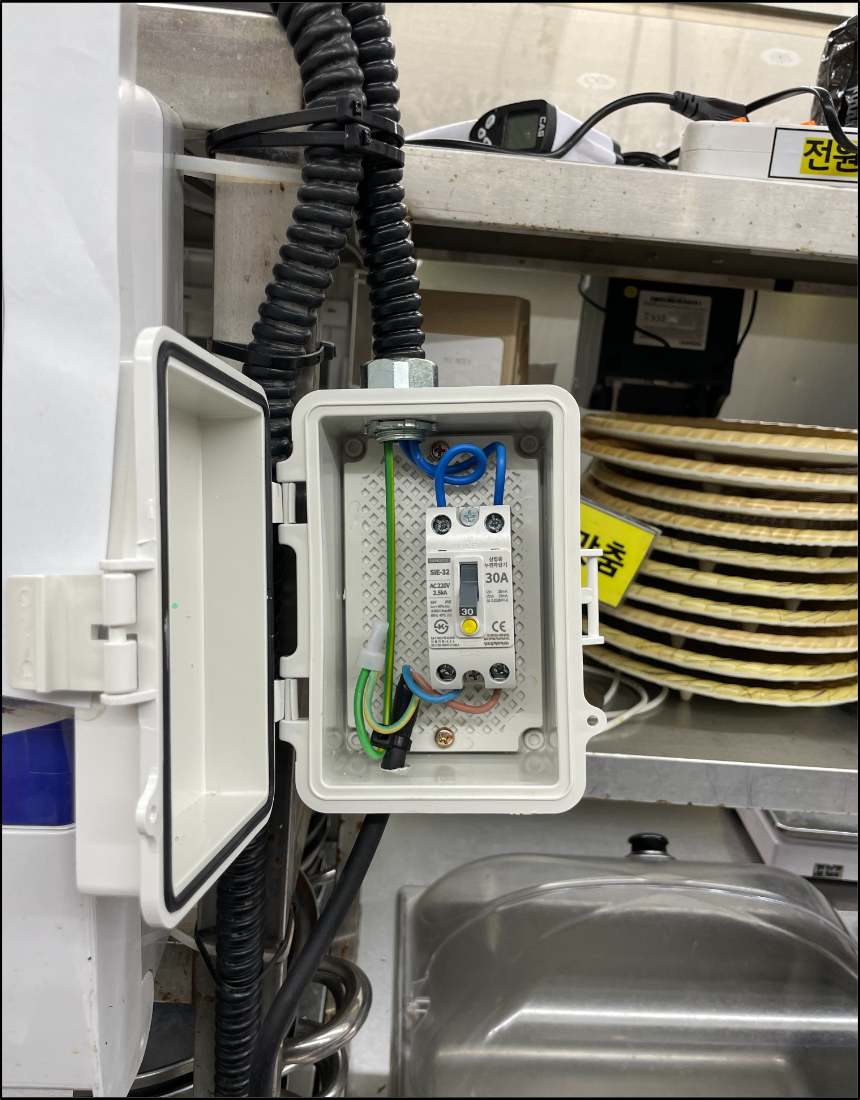

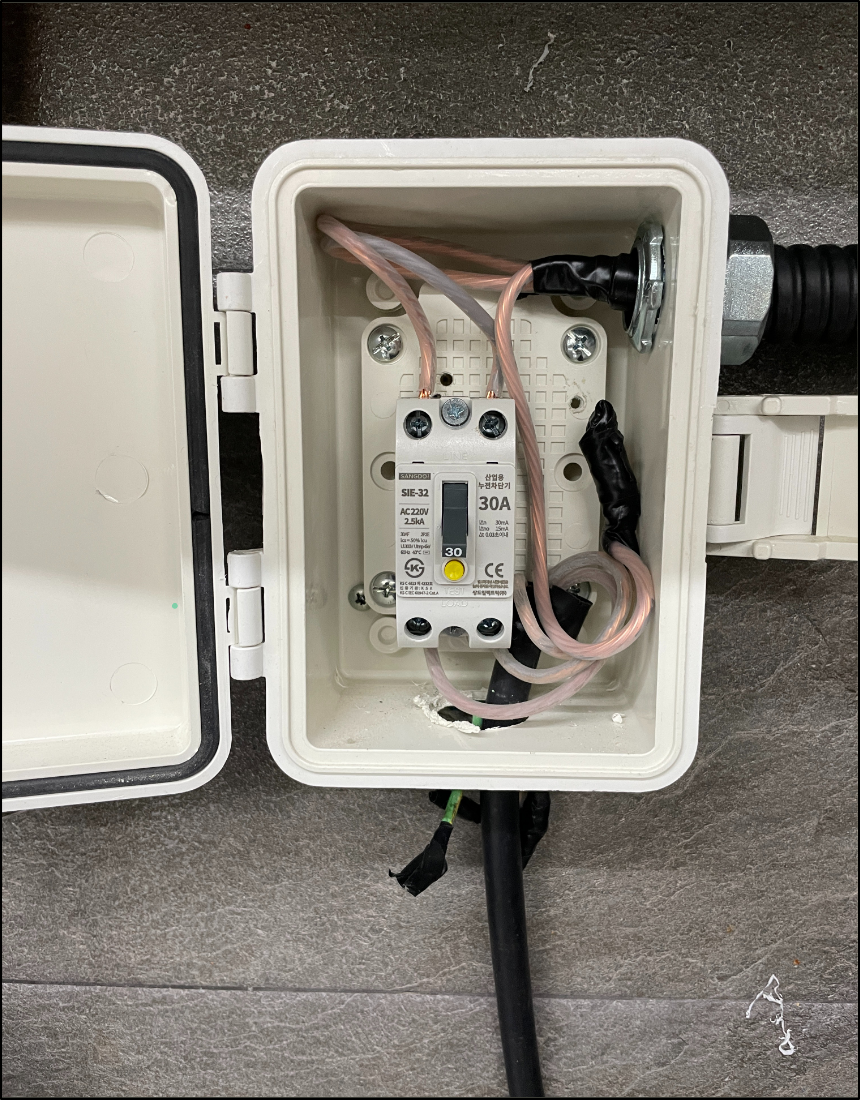

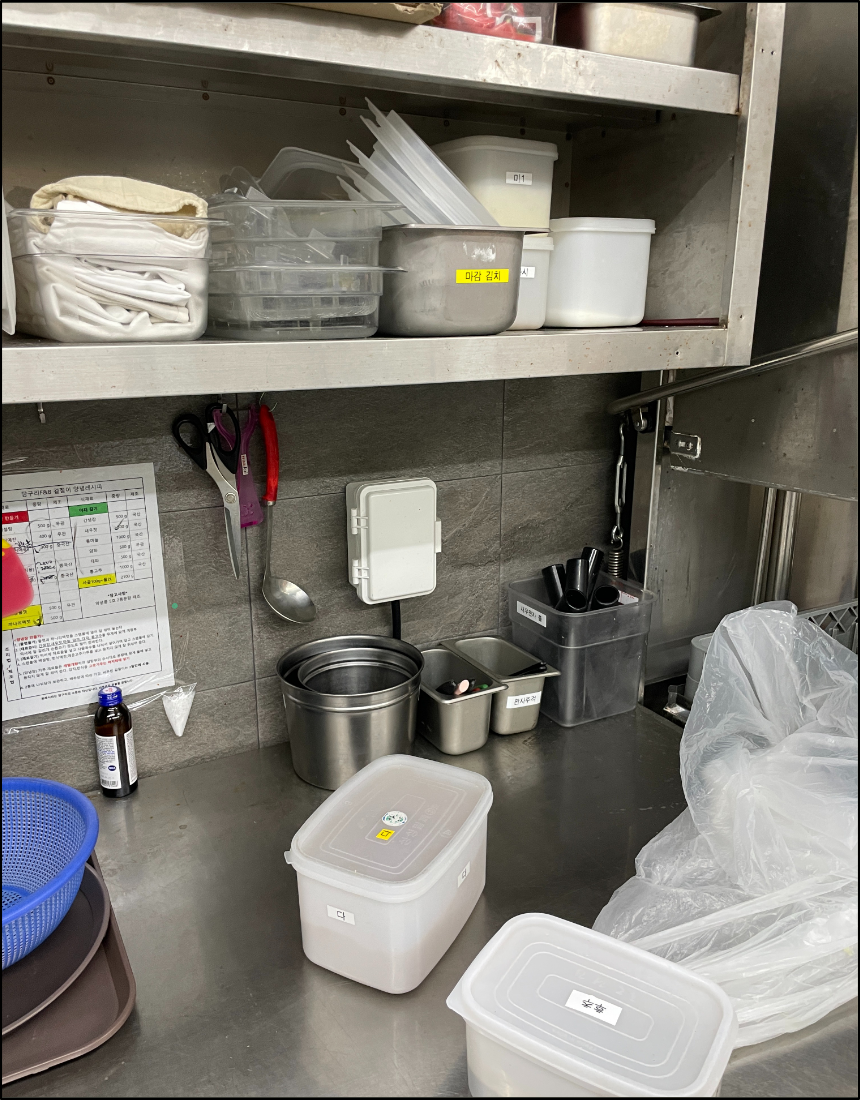

식기세척기 측에는 방수 하이박스를 설치하고, 내부에 식기세척기 전용 30A 누전 차단기를 설치했습니다. 주방은 물 사용이 많은 환경이므로 접속부와 차단기 보호를 위해 방수 하이박스 적용이 필요합니다.
또한 콘센트 접점부 과열 및 탄화 현상을 예방하기 위해 콘센트 사용 방식이 아닌 직결 결선 방식으로 전선을 연결했습니다. 고전력 설비를 일반 콘센트 접점에 장시간 연결할 경우 접촉 저항 증가로 인해 발열 및 탄화가 발생할 수 있으므로, 설비 특성에 맞는 전용 결선 방식이 중요합니다.
3-6. 인덕션 전용 배선 및 전용 누전 차단기 설치
인덕션 역시 순간 소비전력이 큰 주방 전열기기이므로 식기세척기 회로와 공유하지 않도록 별도의 전용 회로로 구성했습니다. 인덕션 설치 위치에는 전용 배선용 하이박스를 설치하고, 기기 정격 용량과 현장 조건에 맞는 전용 누전 차단기를 적용했습니다.
인덕션 회로는 기존 콘센트 라인이나 식기세척기 회로에서 분기하지 않고, 메인 분전반에서 독립적으로 인입되도록 시공했습니다. 이를 통해 고전력 설비 동시 사용 시 특정 회로에 전류가 집중되는 문제를 방지했습니다.

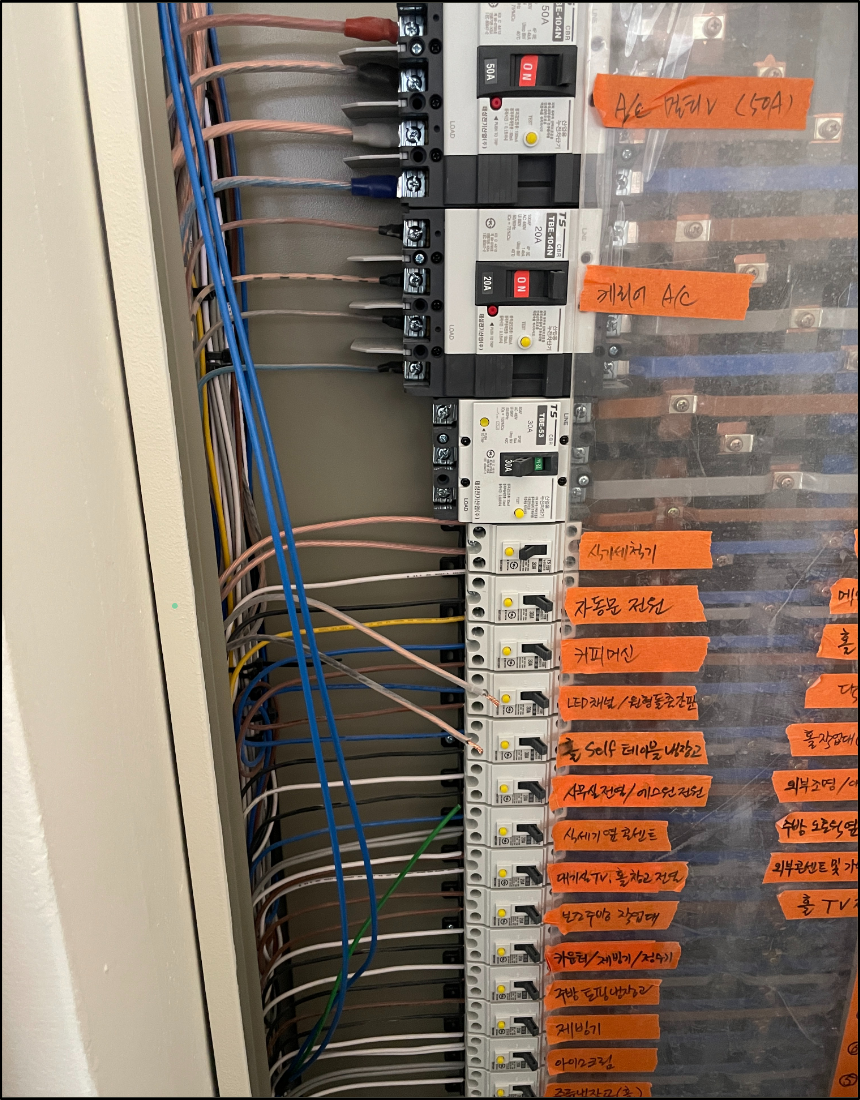

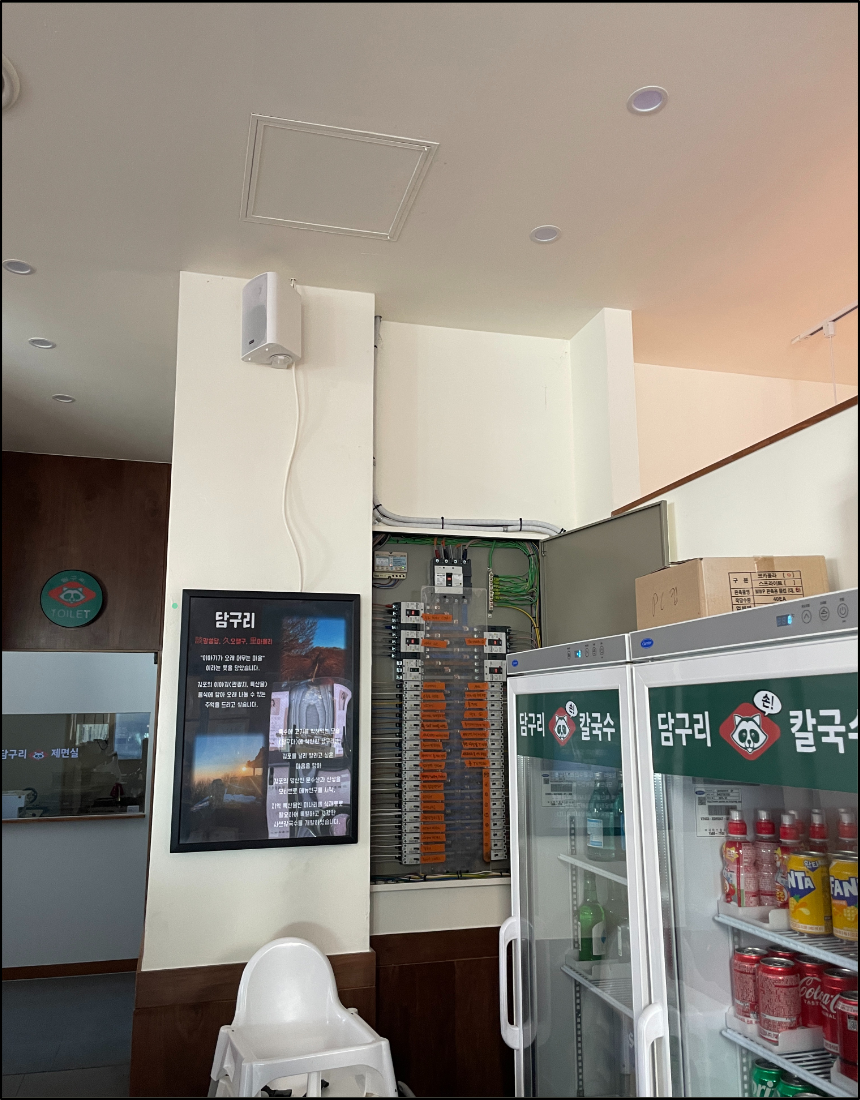

3-7. 메인 분전반 전용 회로 구성

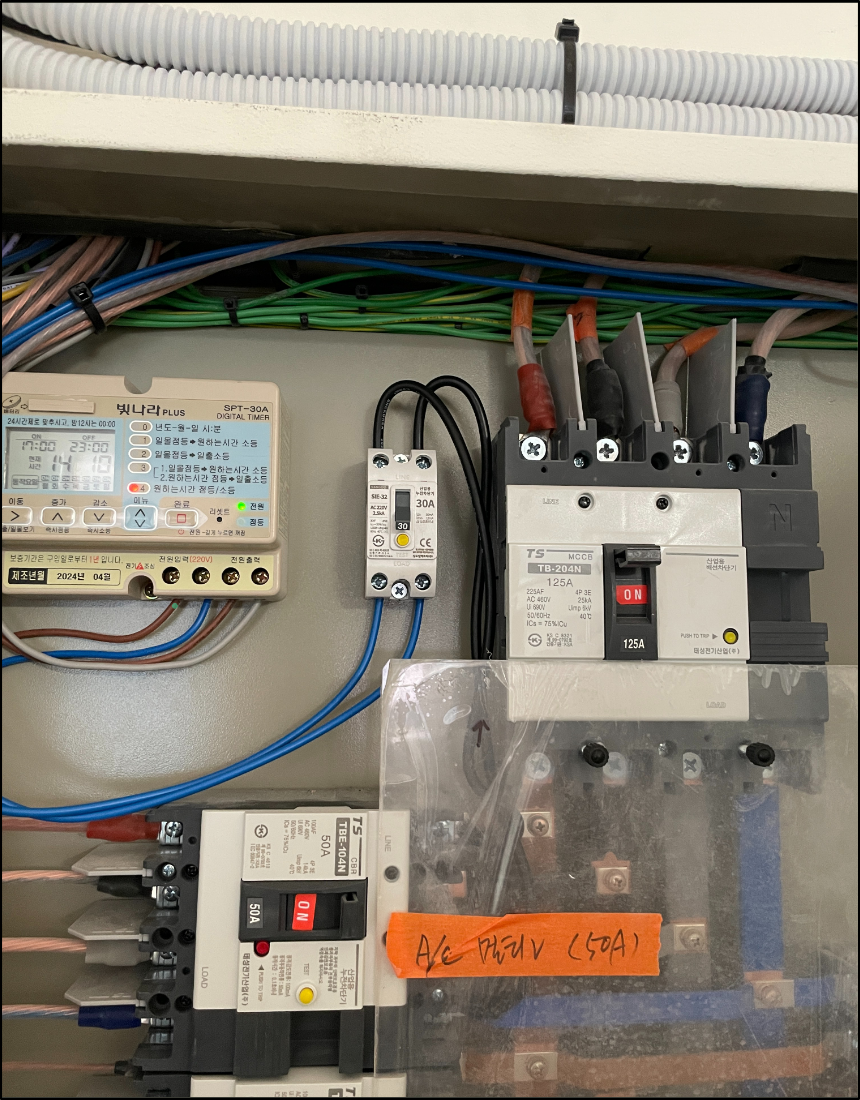

식기세척기 전용 배선과 인덕션 전용 배선은 각각 홀 메인 분전반 내부로 인입했습니다. 이후 식기세척기 전용 누전 차단기에 전선을 연결하고, 인덕션 전용 누전 차단기를 추가 설치하여 두 개의 독립 회로로 분리했습니다.
분전반 내부에서는 각 회로를 명확히 식별할 수 있도록 정리했습니다. 전용 회로 식별이 불명확하면 향후 유지보수 과정에서 오차단, 오결선, 점검 지연이 발생할 수 있으므로 차단기와 부하 설비의 대응 관계를 명확히 정리하는 것이 중요합니다.
4. 안전성 검증 결과
- 식기세척기와 인덕션이 각각 독립된 전용 차단기 회로로 구성되었는지 확인했습니다.
- 기존 식기세척기 배선의 접지 미설비 문제를 보완하고 접지선 연결 상태를 확인했습니다.
- 전선 규격 미달 문제가 발생하지 않도록 고전력 설비 사용 조건에 맞는 전용 배선을 구성했습니다.
- 난연 CD관 및 GW 후렉시블 금속 배관을 통해 전선 노출 구간을 최소화했습니다.
- 방수 하이박스 내부에 식기세척기 전용 30A 누전 차단기를 설치하고 결선 상태를 확인했습니다.
- 인덕션 전용 하이박스와 전용 누전 차단기 설치 상태를 확인했습니다.
- 메인 분전반 내 전용 회로 2개가 각각 정상적으로 결선되었는지 확인했습니다.
- 절연 저항 기준치 확인이 가능한 상태로 회로를 정리하고, 누전 차단기 동작 상태를 현장 검수 항목으로 확인했습니다.
최종 점검 결과, 식기세척기와 인덕션은 각각 독립된 단독 배선 회로로 구성되었으며, 주방 고전력 설비 사용에 필요한 접지, 누전 차단, 배관 보호, 분전반 회로 구분이 정상적으로 완료되었습니다. 이후 현장 정리 및 고객 확인을 거쳐 전기공사를 마무리했습니다.
5. 단독 배선 공사에서 주의해야 할 사항
단독 배선은 차단기 1개에 특정 고전력 전기기기 1대만 연결되도록 메인 분전반에서 별도의 전용 회로를 구성하는 방식입니다. 식기세척기, 인덕션, 오븐, 온수기, 시스템 에어컨 등 소비전력이 큰 설비는 사용 전류와 설치 환경에 따라 단독 회로 구성이 필요할 수 있습니다.
단독 배선에 대한 이해 부족으로 인해 기존 콘센트 라인에서 가까운 위치로 전선을 연장한 뒤, 이를 전용 콘센트 또는 단독 배선으로 설명하는 사례가 있습니다. 그러나 이러한 방식은 기존 회로에 부하를 추가하는 구조이며, 전기적으로는 멀티탭을 연장해 사용하는 것과 유사합니다.
고전력 기기를 기존 콘센트 회로에 추가하면 과부하, 전선 과열, 접점 탄화, 차단기 트립, 누전 사고가 발생할 수 있습니다. 특히 상가 주방은 여러 전기기기가 동시에 운전되는 환경이므로, 설비별 부하 계산과 전용 회로 구성이 반드시 선행되어야 합니다.
6. 무면허 불법 시공 주의
전기공사는 개인 자격증 보유 여부만으로 임의 시공할 수 있는 분야가 아닙니다. 전기공사업법에 따른 정식 면허 등록 여부가 중요하며, 등록되지 않은 업체가 전기공사를 수행하는 경우 무면허 불법 시공 문제가 발생할 수 있습니다.
일부 업체는 “간단한 콘센트 추가”, “식기세척기 전용 콘센트”, “인덕션 단독 배선”이라는 표현을 사용하면서도 실제로는 기존 콘센트 회로에서 전선만 연장하는 방식으로 작업하는 경우가 있습니다. 이러한 방식은 고전력 설비의 안전 기준을 충족하지 못할 수 있으며, 전기 화재와 감전 사고의 원인이 될 수 있습니다.
무면허 불법 시공으로 인해 화재, 감전, 차단기 트립, 설비 고장, 영업 중단이 발생할 경우 책임 소재가 불명확해질 수 있으며, 사고 발생 시 보험 처리와 사후 보수에도 문제가 생길 수 있습니다. 따라서 식기세척기, 인덕션, 온수기 등 고전력 설비 전기공사는 반드시 국가 공인 정식 면허 등록 전기공사 업체를 통해 진행하는 것이 안전합니다.
7. 정식 전기공사업 면허 등록 업체 조회 방법
전기공사를 의뢰하기 전에는 실제 전기공사업 면허 등록 업체인지 확인해야 합니다. 바른전기 공식 홈페이지의 등록조회 메뉴 또는 한국전기공사협회의 전기공사업 등록번호 조회를 통해 업체 등록 여부를 확인할 수 있습니다.
확인 시에는 업체명, 대표자, 사업자 정보, 전기공사업 등록번호, 소재지가 실제 계약 업체와 일치하는지 검토해야 합니다. 현장 방문자가 아닌 실제 계약 주체가 등록 업체인지 확인하는 것도 중요합니다. 등록증 사진만 제시하는 경우에는 명의대여 가능성을 배제할 수 없으므로, 공식 조회 결과를 기준으로 판단하는 것이 바람직합니다.
8. 무면허 불법 시공 의심 업체 신고 방법
무면허 전기공사 업체로 인한 피해를 보았거나 불법 시공이 의심되는 경우, 광고 자료, 업체명, 전화번호, 견적서, 계약서, 현장 사진, 문자 또는 통화 기록 등 관련 자료를 확보하는 것이 중요합니다.
확보한 자료를 바탕으로 관할 시청 전기공사업 담당 부서(에너지 정책과)에 상담 및 신고할 수 있습니다. 무면허 불법 시공은 단순한 하자 문제가 아니라 전기 안전과 직결되는 사안이므로, 피해 예방을 위해 작업 전 정식 면허 등록 여부를 반드시 확인해야 합니다.
자주 묻는 질문
Q1. 식기세척기와 인덕션은 반드시 단독 배선이 필요한가요?
현장 조건과 기기 정격 용량에 따라 판단해야 합니다. 다만 식기세척기와 인덕션은 소비전력이 큰 주방 설비이므로 기존 콘센트 회로에 함께 연결할 경우 과부하, 전선 과열, 차단기 트립 위험이 발생할 수 있습니다. 따라서 메인 분전반에서 별도의 전용 회로를 구성하는 방식이 안전합니다.
Q2. 가까운 콘센트에서 전선을 연장하면 단독 배선인가요?
그렇지 않습니다. 기존 콘센트 회로에서 전선을 연장하는 방식은 외관상 전용 콘센트처럼 보일 수 있으나, 전기적으로는 기존 회로에 부하를 추가하는 구조입니다. 단독 배선은 메인 분전반의 전용 차단기에서 해당 고전력 기기까지 독립적으로 구성되는 회로를 의미합니다.
Q3. 식기세척기 전원을 콘센트 방식이 아닌 직결 방식으로 연결하는 이유는 무엇인가요?
고전력 설비는 장시간 사용 시 콘센트 접점부에서 발열과 탄화가 발생할 수 있습니다. 특히 주방은 습기와 물 사용이 많은 환경이므로 접점부 관리가 중요합니다. 본 현장에서는 식기세척기 전용 30A 누전 차단기를 방수 하이박스 내부에 설치하고, 콘센트 접점부 과열 위험을 줄이기 위해 직결 결선 방식으로 시공했습니다.
Q4. 접지가 없거나 전선 규격이 부족한 상태로 사용하면 어떤 문제가 발생하나요?
접지가 구성되어 있지 않으면 누전 발생 시 감전 위험이 커질 수 있으며, 전선 규격이 부족하면 부하 전류를 안정적으로 감당하지 못해 전선 과열과 절연 손상이 발생할 수 있습니다. 이러한 문제는 차단기 트립, 설비 고장, 전기 화재로 이어질 수 있으므로 현장 진단 후 보완 공사가 필요합니다.
Q5. 개인 자격증만 보유한 업체도 인덕션이나 식기세척기 단독 배선 공사를 할 수 있나요?
전기공사는 전기공사업법에 따른 정식 면허 등록 여부가 중요합니다. 개인 자격증 보유만으로 전기공사업 면허 등록을 대체할 수 없으며, 무등록 업체의 시공은 불법 시공 문제가 될 수 있습니다. 고전력 주방기기 단독 배선 공사는 반드시 국가 공인 정식 면허 등록 전기공사 업체를 통해 진행하는 것이 안전합니다.
바른전기는 김포 장기동 지역 상가 주방 전기공사, 식기세척기 단독 배선, 인덕션 단독 배선, 누전 차단기 설치, 접지 보완, 분전반 전용 회로 구성 작업을 전기공사업법 기준에 따라 수행하고 있습니다.
