인천 전기 공사 업체, 한국 공업 대학교 3상 분전반 설치 현장 사례
작성일2026-06-18
본문
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사 업체로서, 경기도 시흥 지역 학교, 연구실, 실험실, 산업 장비실의 3상 전원 공사, 전기 분전반 제작·설치, 변압기 연계 전기공사, 장비 전원 공급 설비 공사를 수행하고 있습니다.
이번 현장은 경기도 시흥 한국공업대학교 실험실 내부에 3상 4선식 220V/380V 전원 공급 체계를 구성한 전기공사 사례입니다. 기존 현장에는 3상 220V 전력만 공급되고 있었으나, 신규 도입 장비는 3상 4선식 220V/380V 전원 조건을 필요로 하는 상태였습니다. 이에 따라 장비 부하, 장비 대수, 전체 사용 부하를 검토한 후 사용 규격에 맞는 전기 분전반 2면을 제작·설치하고, 3상 220V 전원을 380V 공급 방식으로 변환하기 위한 TR(UP) 설비를 연계하였습니다.
1. 현장 개요
| 현장 위치 | 경기도 시흥 한국공업대학교 실험실 |
|---|---|
| 공사 구분 | 실험실 3상 4선식 220V/380V 전기 분전반 제작 및 설치 전기공사 |
| 공사 요청 배경 | 실험실 내부에 3상 4선식 220V/380V 전원을 사용하는 장비를 도입해야 했으나, 기존 현장에는 3상 220V 전원만 공급되고 있었습니다. 장비 정격 전압, 장비 부하, 장비 대수, 전체 부하를 고려하여 사용 규격에 맞는 전기 분전반 제작 및 설치가 필요한 상황이었습니다. |
| 시공 범위 | 현장 사전 답사, 도입 장비 전기 스펙 확인, 메인 전력 공급원 확인, 3상 4선식 220V/380V 분전반 2면 제작, TR(UP) 준비 및 연계, 메인 전력 공급 전선 포설, 전선 배관 설치, 분전반 외함 설치, 메인 전력 공급 전선 연결, 변압기 전선 연결, 기존 3상 220V 메인 분전반 연결, 380V 정상 출력 여부 최종 검수 |
학교 실험실 전기공사는 일반 사무공간 전기공사와 달리 장비 정격 전압, 기동 전류, 동시 사용 부하, 차단기 용량, 전선 규격, 접지 구성, 배관 경로, 분전반 유지관리성까지 종합적으로 검토해야 합니다. 특히 3상 장비가 사용되는 실험실에서는 전압 공급 방식이 장비 사양과 일치하지 않을 경우 장비 오작동, 내부 부품 손상, 차단기 트립, 과열 사고가 발생할 수 있습니다.
2. 사용 장비 및 진단 데이터
| 사전 답사 항목 | 도입 장비 전기 스펙 확인, 장비 부하 및 대수 확인, 기존 3상 220V 메인 전력 공급원 위치 확인, 전기 분전반 설치 필요 위치 2개소 확인, 메인 전력 공급원에서 분전반 설치 위치까지의 배선 경로 및 거리 확인 |
|---|---|
| 준비 설비 | 3상 4선식 220V/380V 전기 분전반 2면, 3상 220V에서 380V 전압 공급 방식 변경을 위한 TR(UP), 3상 4선식 메인 전력 공급 전선, 전선 보호용 배관 및 고정 자재 |
| 사용 장비 및 공구 | 검전기, 전기 테스터, 절연 공구, 전선 풀링 장비, 사다리, 분전반 설치 공구, 전선 절단·피복 공구, 압착 공구, 배선 마감 자재 |
| 진단 방식 | 기존 3상 220V 분전반을 기준으로 신규 분전반 설치 위치까지의 배선 경로를 확인하고, 천장 점검구 및 천장 내부 공간을 활용할 수 있는지 검토했습니다. 이후 장비별 전원 조건과 전체 부하를 기준으로 분전반 구성과 변압기 연계 방식을 확정했습니다. |
| 안전 확인 | 작업 대상 전원 계통을 확인한 뒤 전기공사를 진행했으며, 분전반 설치 완료 후 380V 정상 전압 출력 여부와 각 회로 결선 상태를 최종 확인했습니다. |
본 현장은 단순 분전반 교체가 아니라 기존 3상 220V 전원 계통을 활용하여 3상 4선식 220V/380V 장비 전원 공급 환경을 구성해야 하는 현장이었습니다. 따라서 전선 규격, 차단기 용량, 변압기 용량, 장비 부하, 향후 유지관리성을 함께 검토한 후 시공을 진행했습니다.
3. 규격 준수 시공 내역
3-1. 현장 사전 답사 및 장비 전기 스펙 확인

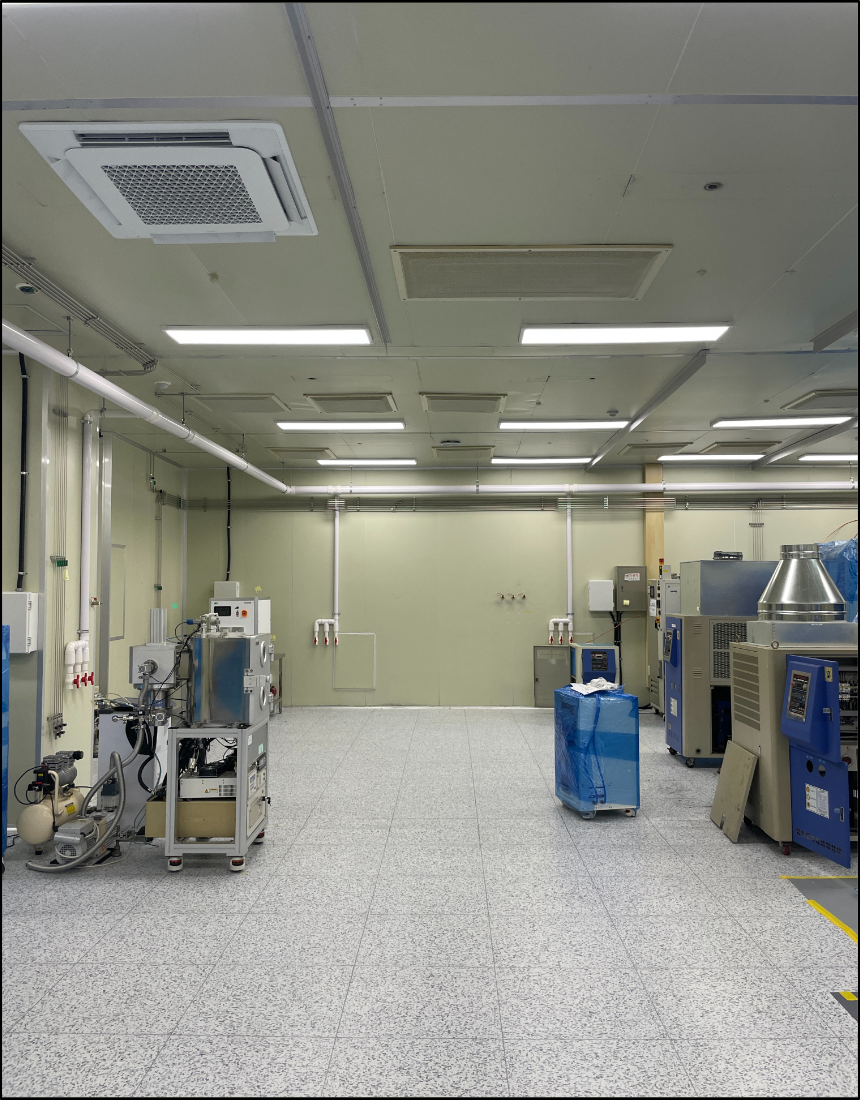

실험실 내부 장비 배치와 기존 전기설비 위치를 확인하여 3상 전원 공급 공사 범위를 검토한 모습입니다.

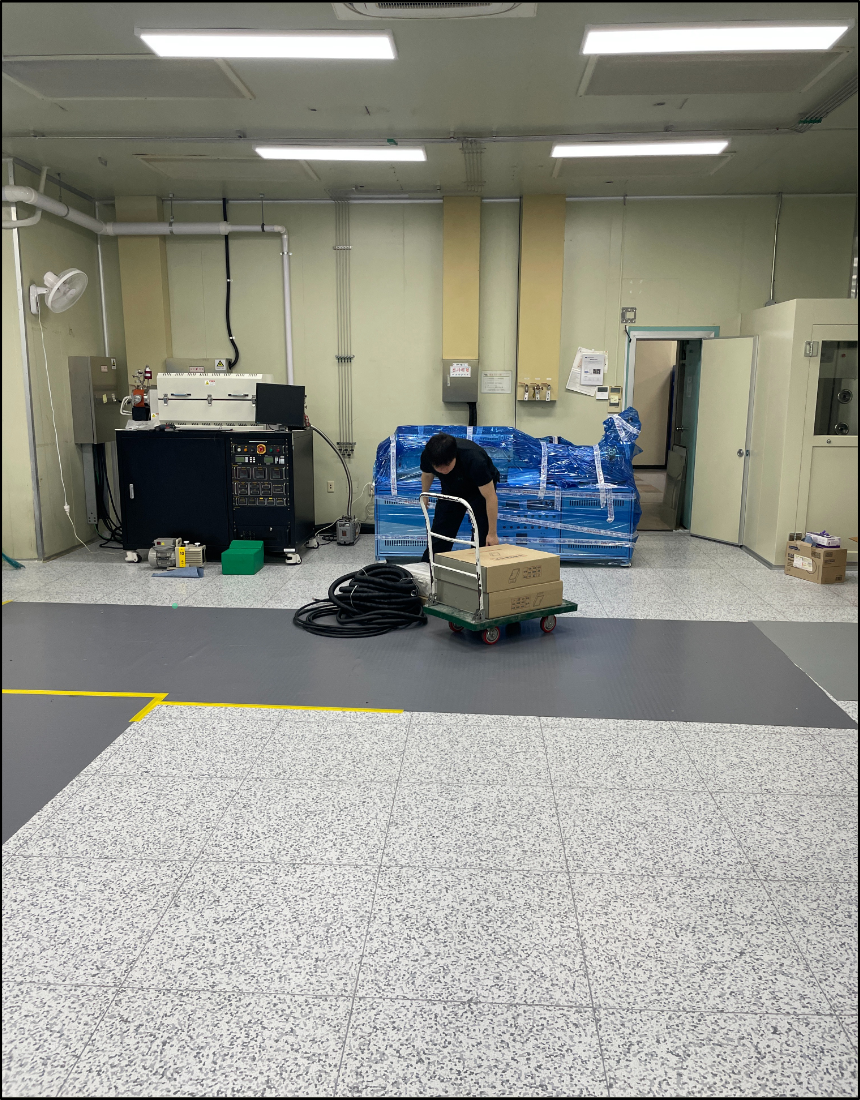

신규 장비 도입에 앞서 실험실 내부 장비 위치와 전원 공급 필요 구간을 확인하는 모습입니다.
공사 전 실험실 내부에 도입될 장비의 전기 스펙을 확인했습니다. 신규 장비는 3상 4선식 220V/380V 전원 공급 조건을 필요로 하였으며, 기존 실험실 전원은 3상 220V 위주로 구성되어 있었습니다.
당사 책임 기술진은 장비별 정격 전압, 부하 용량, 대수, 동시 사용 가능성을 검토한 뒤 신규 분전반 2면 제작과 TR(UP) 연계가 필요하다고 판단했습니다.
3-2. 메인 전력 공급원 및 분전반 설치 위치 확인

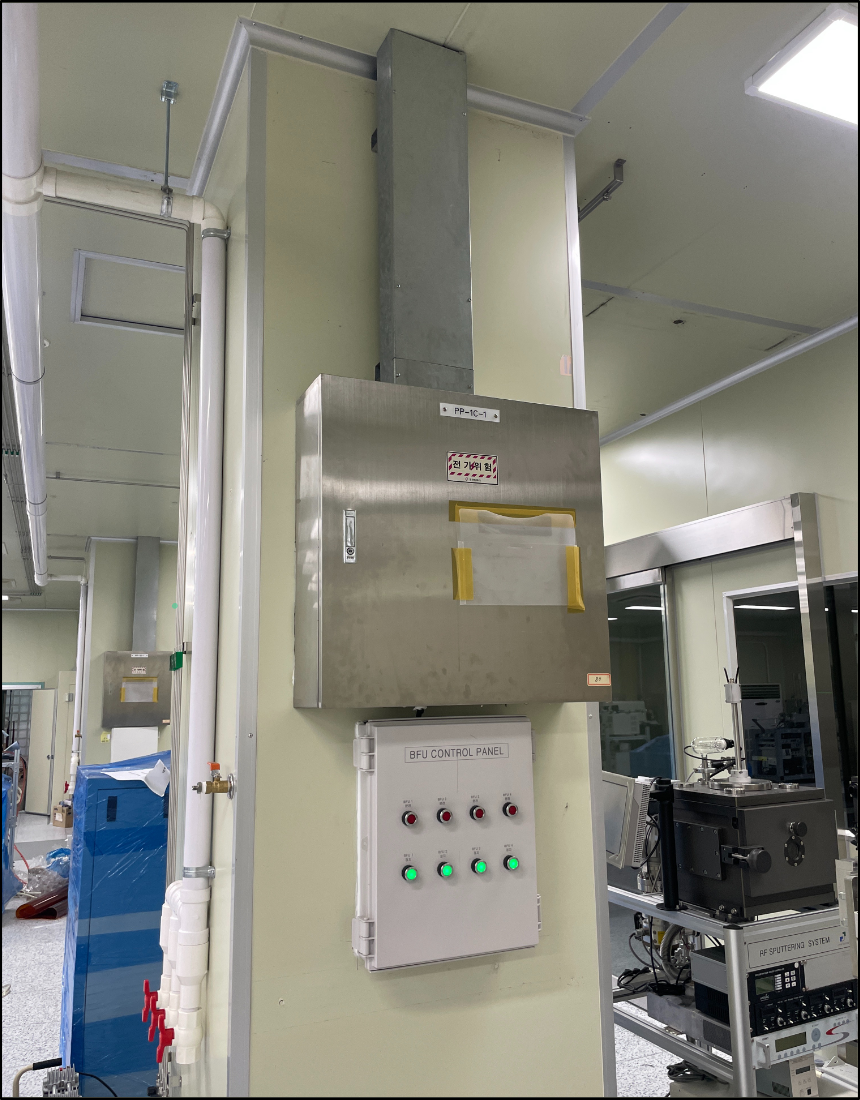

기존 전기 설비와 BFU CONTROL PANEL 위치를 확인하여 신규 분전반 연계 가능성을 검토한 모습입니다.
현장 사전 답사 과정에서 기존 3상 220V 메인 전력 공급원 위치를 확인했습니다. 이후 신규 분전반 설치가 필요한 위치 2개소를 선정하고, 기존 전원 공급원에서 신규 분전반까지의 배선 경로와 거리를 확인했습니다.
실험실 내부에는 연구 장비, 배관, 기존 금속 배관, 천장 설비, 공조 설비가 함께 배치되어 있었으므로 배선 경로 선정 시 장비 이동 동선과 유지보수 접근성을 함께 고려했습니다.
3-3. 3상 4선식 220V/380V 전기 분전반 제작
현장 조건과 장비 부하에 맞춰 3상 4선식 220V/380V 전기 분전반 2면을 사전 제작했습니다. 분전반은 장비별 전원 공급 회로를 구분하고, 향후 장비 증설 및 점검 시 회로 식별이 가능하도록 구성했습니다.
분전반 제작 단계에서는 차단기 용량, 부스바 구성, 중성선 구성, 접지 구성, 내부 배선 정리, 외함 규격을 현장 조건에 맞게 검토했습니다. 이는 실험실 장비 전원 공급 안정성과 유지관리성을 확보하기 위한 필수 절차입니다.
3-4. TR(UP) 준비 및 전압 공급 방식 구성
기존 전원은 3상 220V였으므로, 3상 4선식 220V/380V 전원 공급을 위해 TR(UP)을 준비했습니다. TR(UP)은 기존 3상 220V 전원을 장비 사용 조건에 맞는 380V 공급 방식으로 변환하기 위한 설비입니다.
변압기 연계 공사는 전선 굵기, 차단기 용량, 접지, 발열, 부하 여유율을 함께 고려해야 합니다. 장비 부하에 맞지 않는 변압기 또는 부적절한 결선은 과열, 전압 강하, 장비 오작동의 원인이 될 수 있으므로 현장 조건에 맞는 규격 검토가 선행되어야 합니다.
3-5. 천장 점검구 개방 및 메인 전력 공급 라인 포설

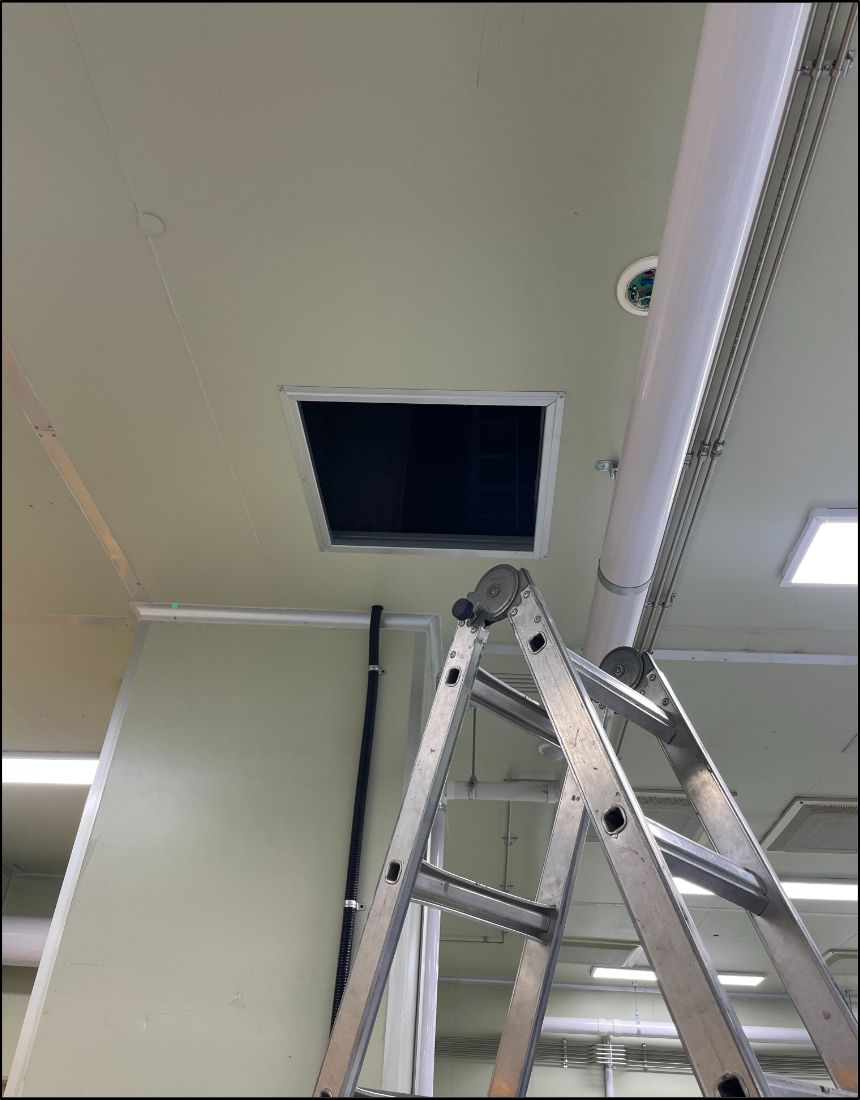

메인 전력 공급 전선을 포설하기 위해 천장 점검구를 개방하고 내부 배선 경로를 확인한 모습입니다.
현장 사전 답사 당시 계획한 배선 경로에 따라 천장 점검구를 개방했습니다. 천장 내부 공간을 활용하여 기존 3상 220V 메인 분전반에서 신규 분전반 설치 위치까지 메인 전력 공급 라인을 포설했습니다.

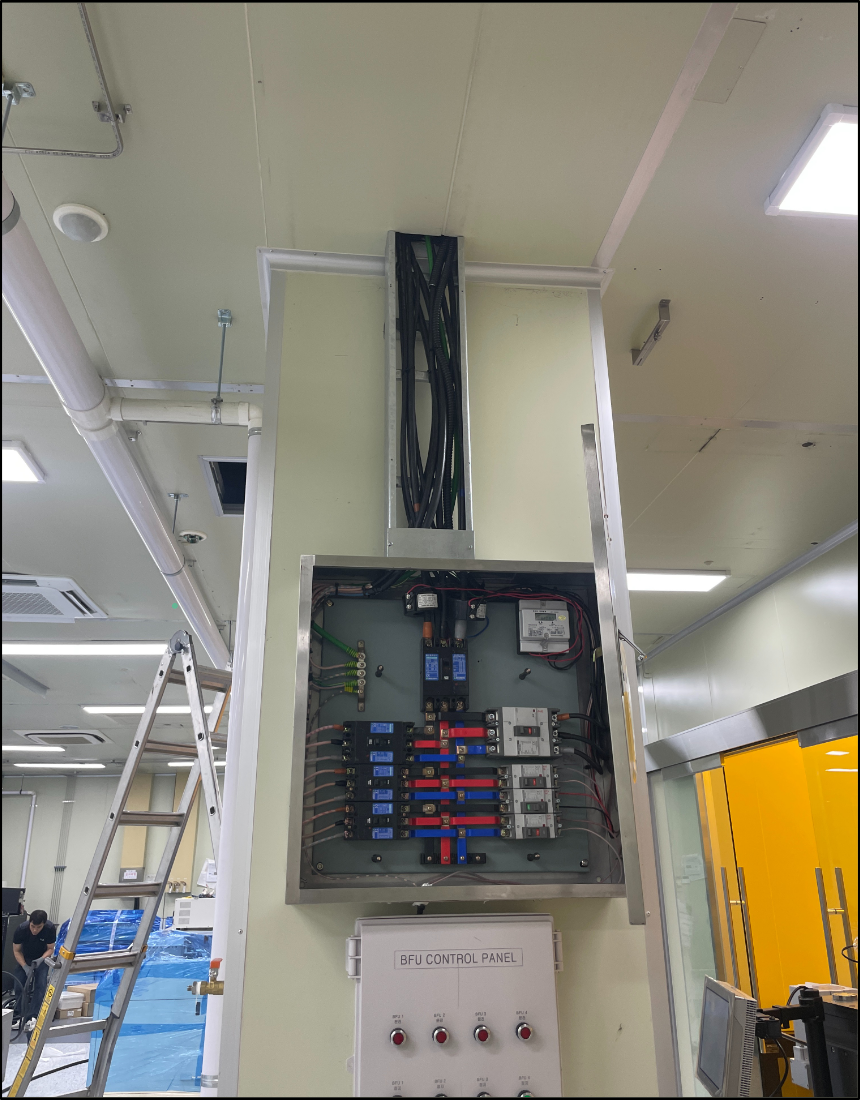

기존 메인 분전반을 개방하여 3상 220V 전원 계통과 신규 분전반 연결 지점을 확인한 모습입니다.
전선 포설 작업은 단순히 전선을 이동시키는 작업이 아니라, 전선 손상 방지, 굴곡 구간 보호, 기존 설비와의 간섭 방지, 유지보수 가능성을 함께 고려해야 하는 전기공사입니다. 본 현장에서는 전선 풀링 작업을 통해 계획된 경로에 따라 메인 전력 공급 전선을 천장 내부로 포설했습니다.

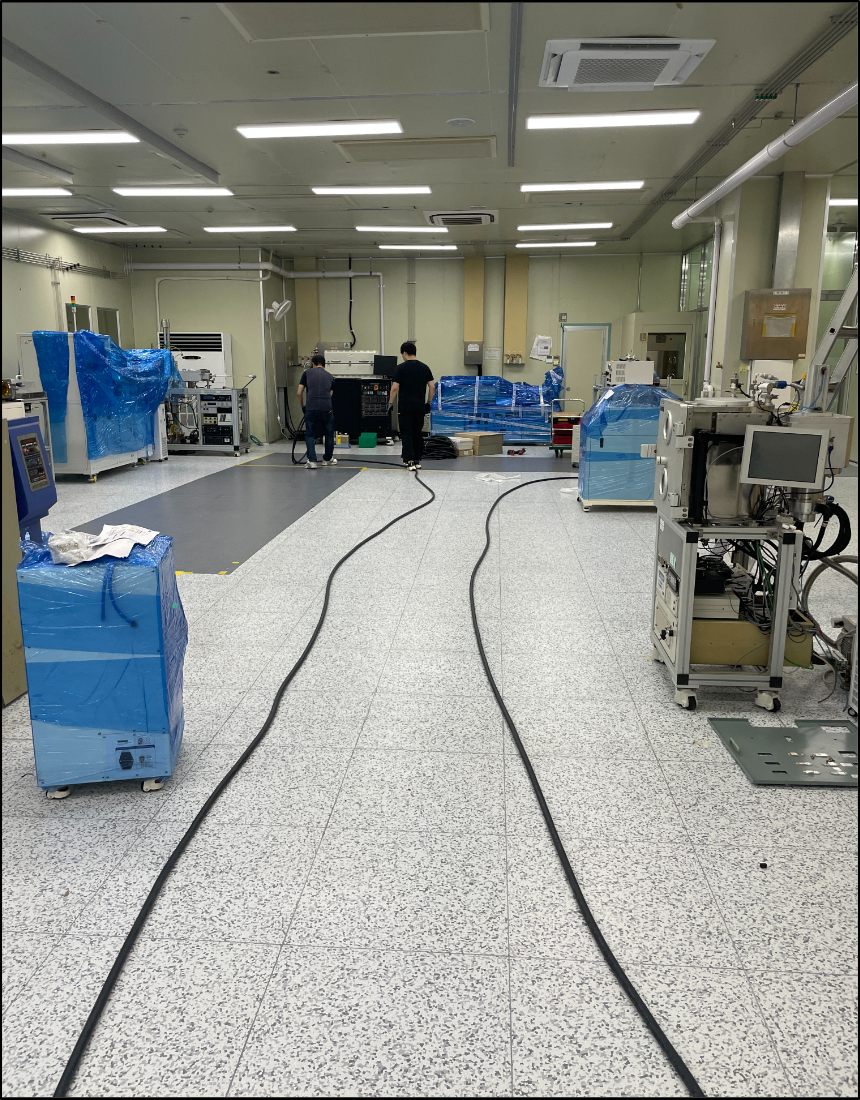

기존 메인 전력 공급원에서 신규 분전반 설치 위치까지 메인 전력 공급 전선을 풀링하는 모습입니다.

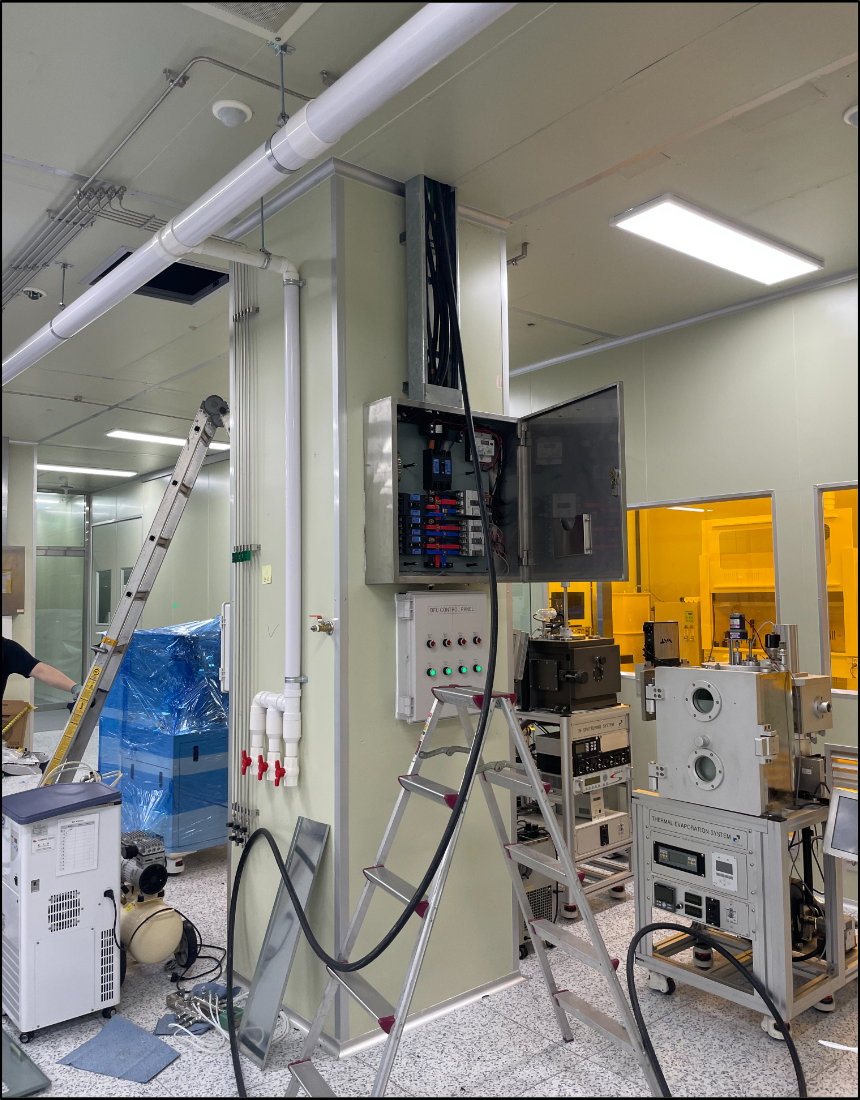

기존 3상 220V 메인 분전반에서 신규 분전반으로 전원을 공급하기 위한 인출 작업을 진행하는 모습입니다.
3-6. 신규 분전반 외함 설치 및 소판 조립 준비

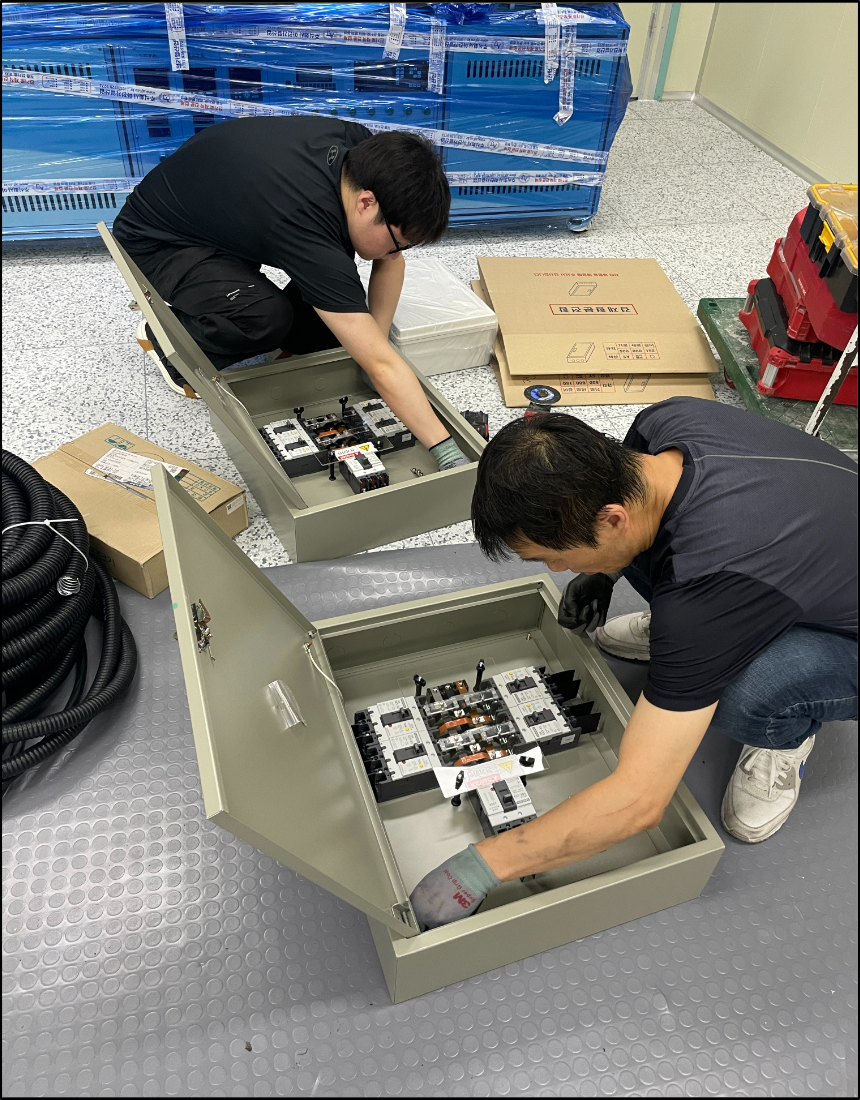

실험실 장비 전원 공급을 위해 사전 제작한 전기 분전반 2면의 내부 구성과 설치 준비 상태를 확인하는 모습입니다.
미리 제작해 온 분전반은 현장 설치를 위해 외함과 소판을 분리한 상태로 준비했습니다. 먼저 지정 위치에 분전반 외함을 고정하고, 수평과 체결 상태를 확인했습니다.

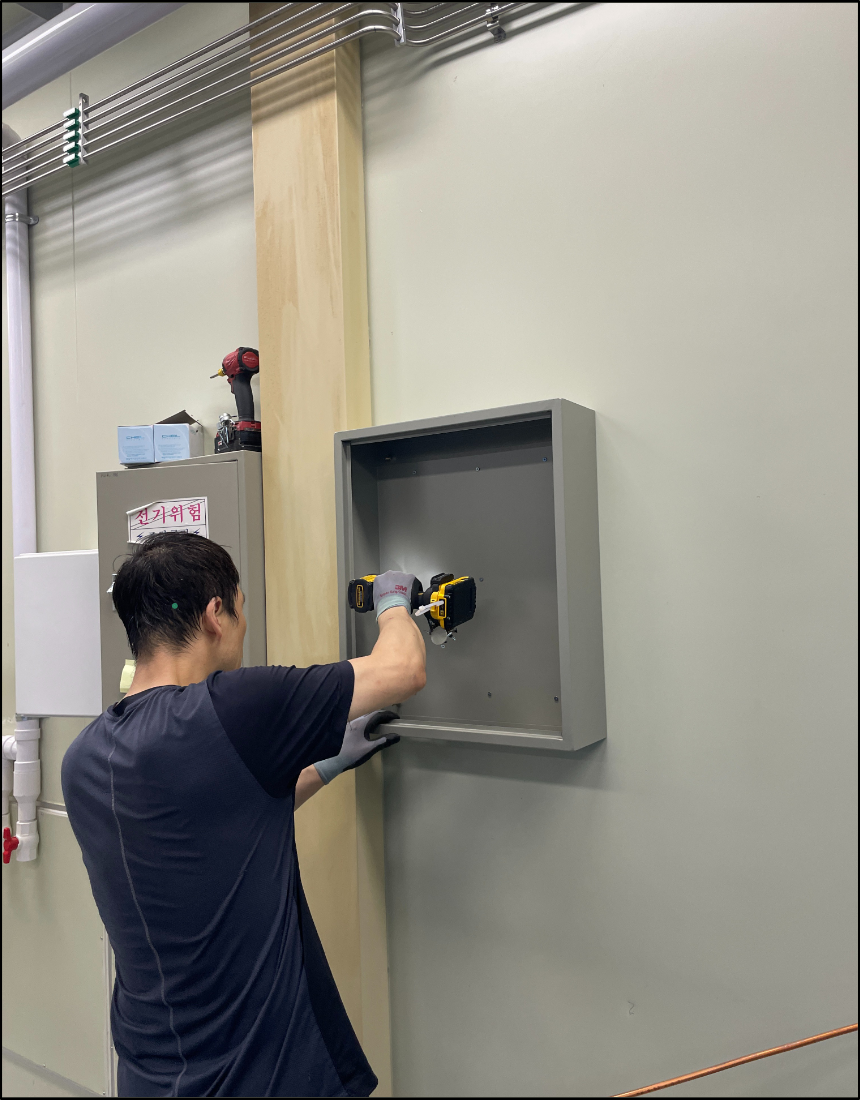

신규 전기 분전반 외함을 지정 위치에 고정하고 수평 및 체결 상태를 확인하는 모습입니다.

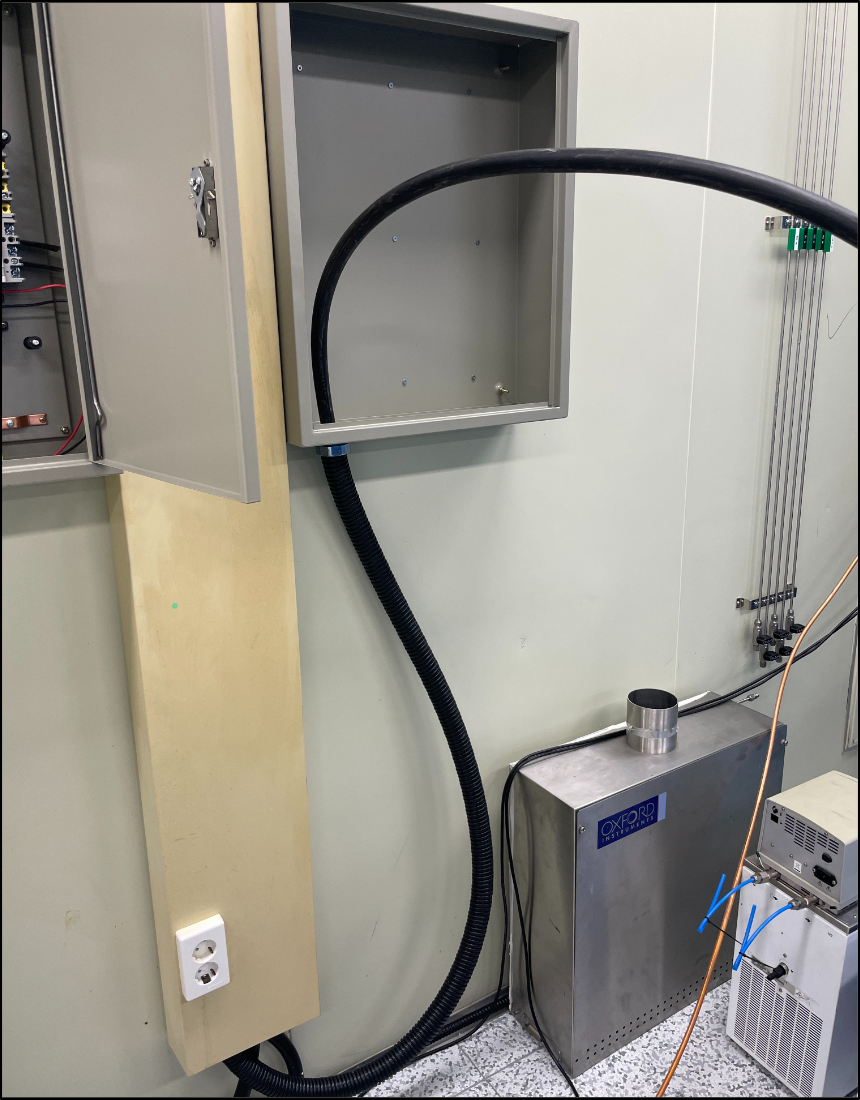

설치된 신규 분전반 외함으로 메인 전력 공급 전선을 인입하기 위해 배관과 전선을 구성한 모습입니다.
분전반 외함은 장비 사용 공간과 간섭되지 않으면서 점검자가 접근할 수 있는 위치에 설치해야 합니다. 또한 전선 인입 방향, 전선 배관 연결, 문 개폐 공간, 차단기 조작 공간을 고려하여 설치 위치를 확정했습니다.
3-7. 메인 전력 공급 전선 및 변압기 전선 연결
분전반 외함 설치 후 메인 전력 공급 전선을 분전반 내부로 인입했습니다. 이후 변압기와 분전반 사이의 전선을 연결하고, 3상 4선식 전원 공급 체계가 구성될 수 있도록 결선했습니다.

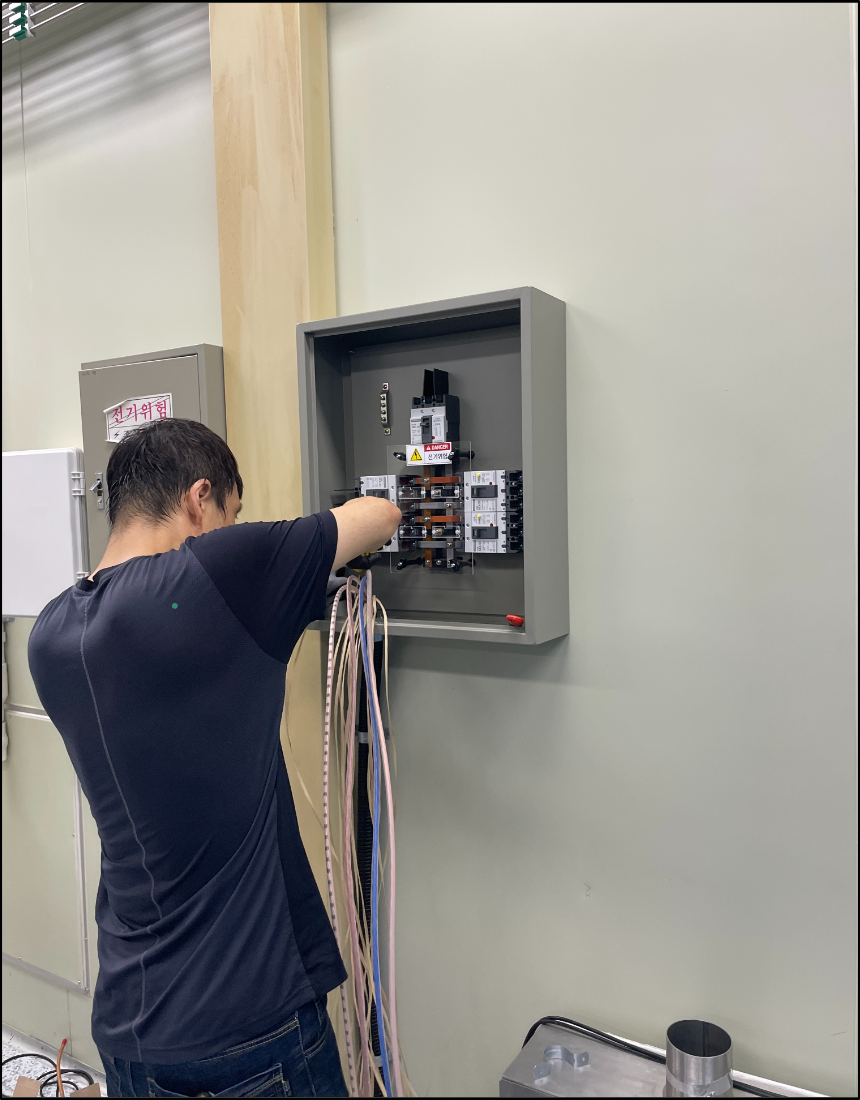

전문 기술자가 신규 분전반 내부에서 3상 전원 회로와 차단기 결선 작업을 진행하는 모습입니다.

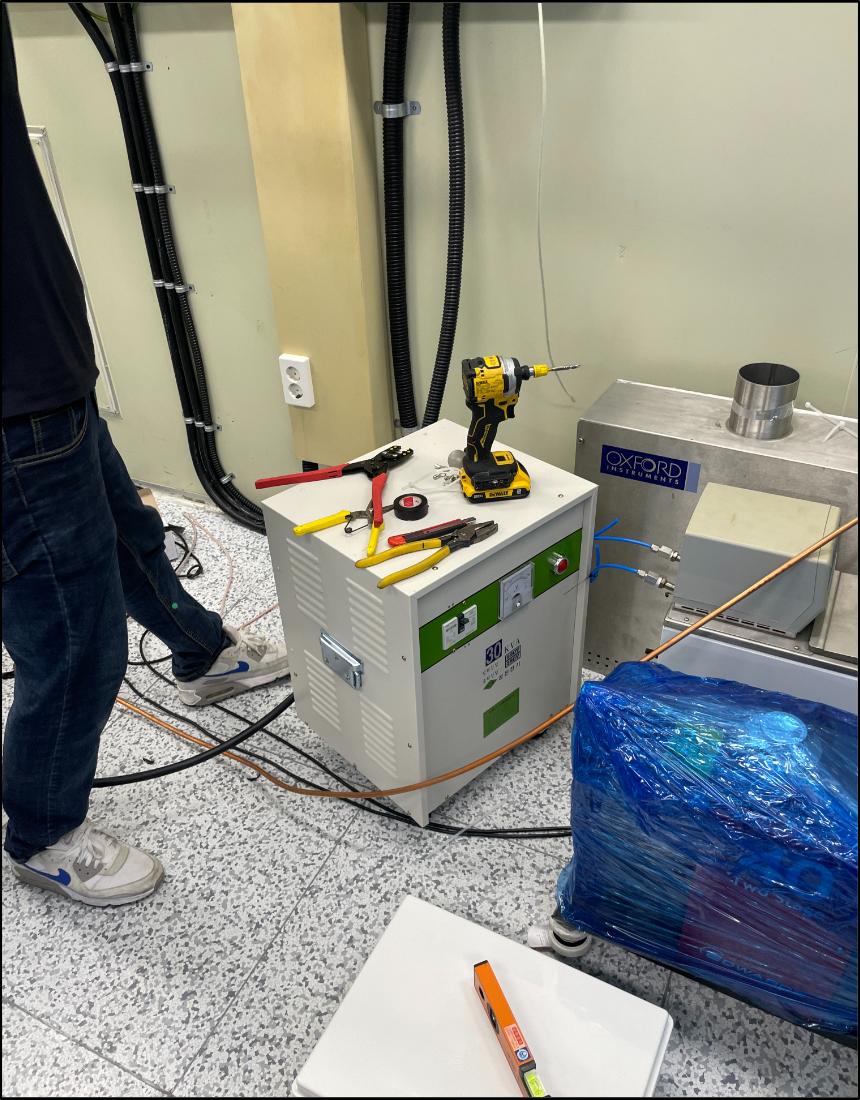

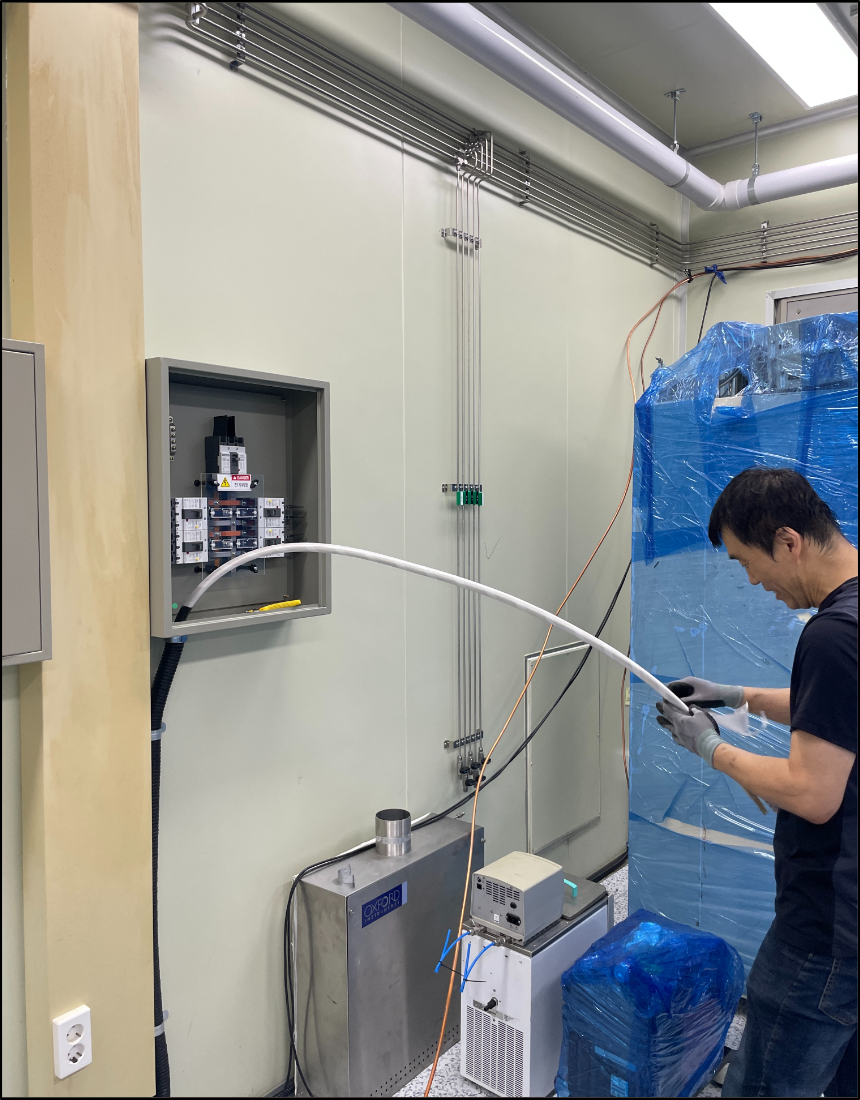

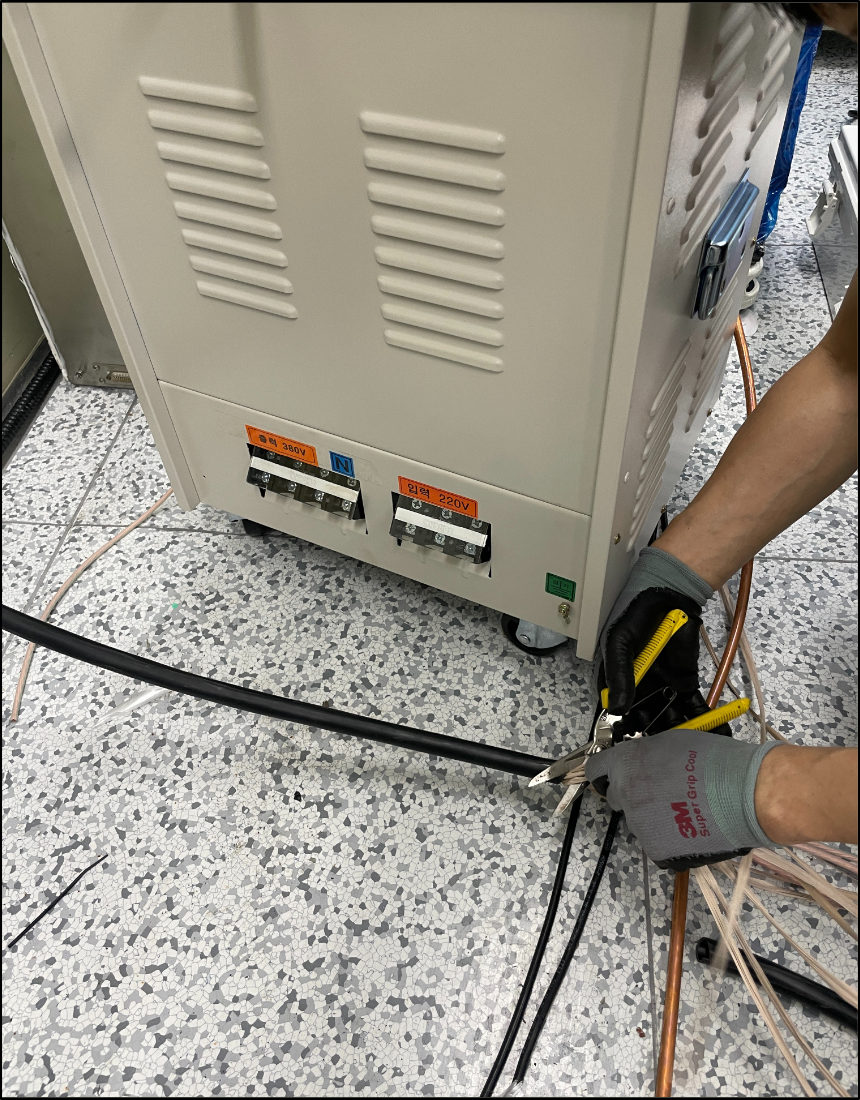

3상 220V에서 380V 공급 방식으로 변경하기 위한 TR 변압기 주변 전선 배관과 작업 공구를 정리한 모습입니다.
이 과정에서는 상 구분, 중성선, 접지선, 차단기 단자 체결 상태를 확인했습니다. 3상 전원은 상 순서와 결선 상태가 장비 운전 안정성에 직접 영향을 주기 때문에, 임의 결선이 아닌 회로 구성 기준에 따라 정리해야 합니다.

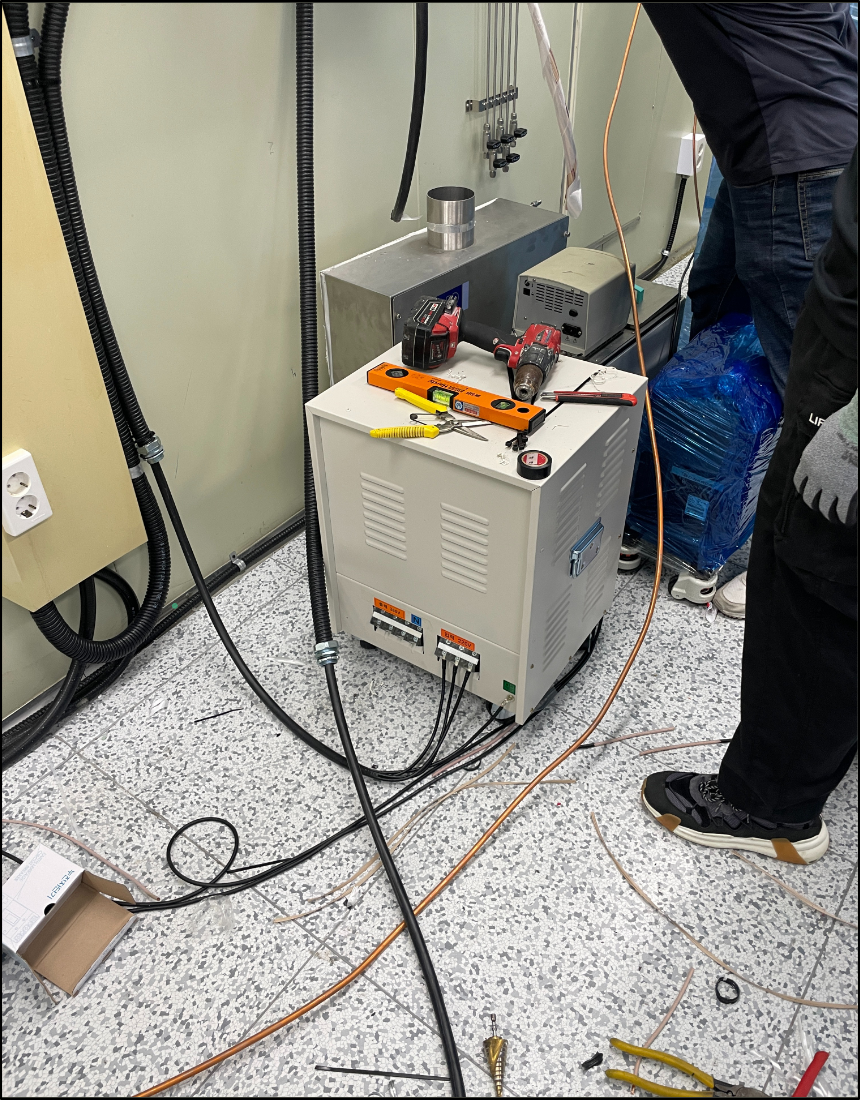

TR 변압기와 신규 분전반, 장비 전원 공급 회로를 연결하기 위해 전선을 정리하는 모습입니다.

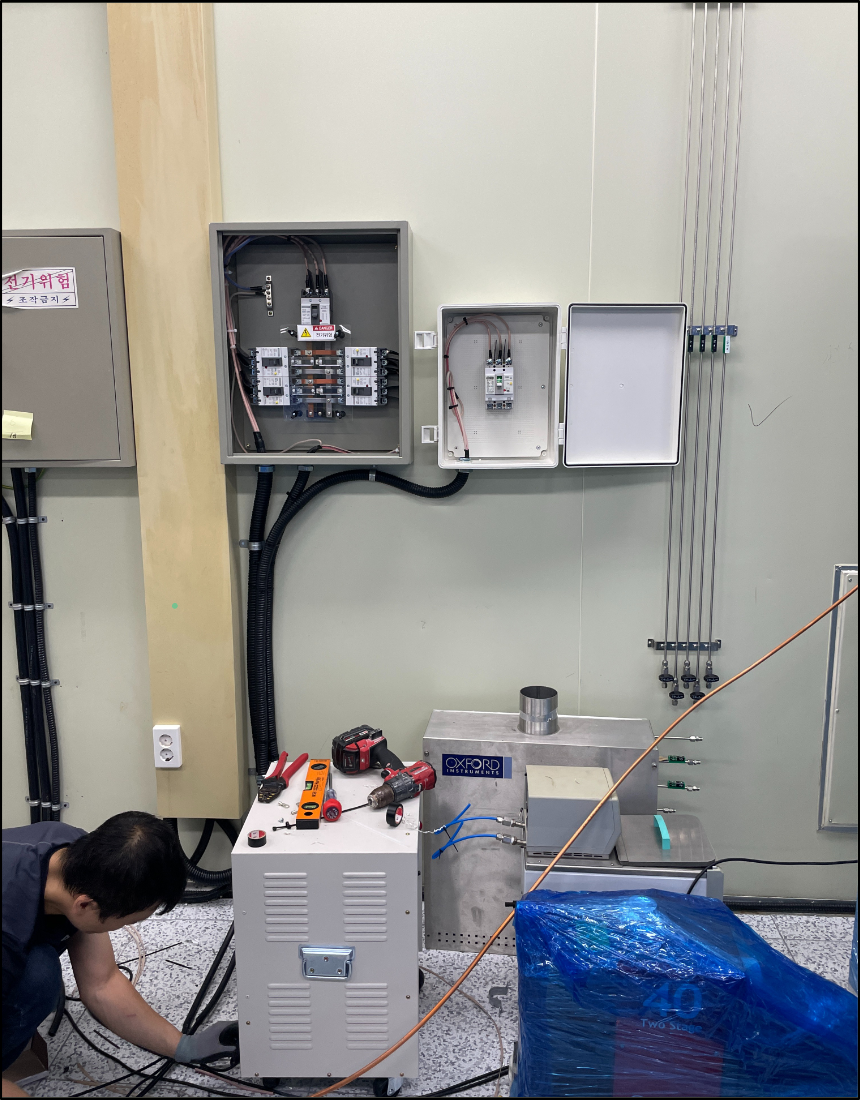

신규 분전반과 보조 차단기함을 설치한 뒤 전원 공급 회로와 배관 연결 상태를 확인하는 모습입니다.
3-8. 기존 3상 220V 메인 분전반 전선 연결
신규 분전반과 변압기 연계 구성이 완료된 뒤 기존 3상 220V 메인 분전반 측 전선 연결을 진행했습니다. 기존 전원 계통에서 신규 장비 전원 공급 계통으로 이어지는 구간을 명확히 구분하고, 차단기와 전선 연결 상태를 확인했습니다.

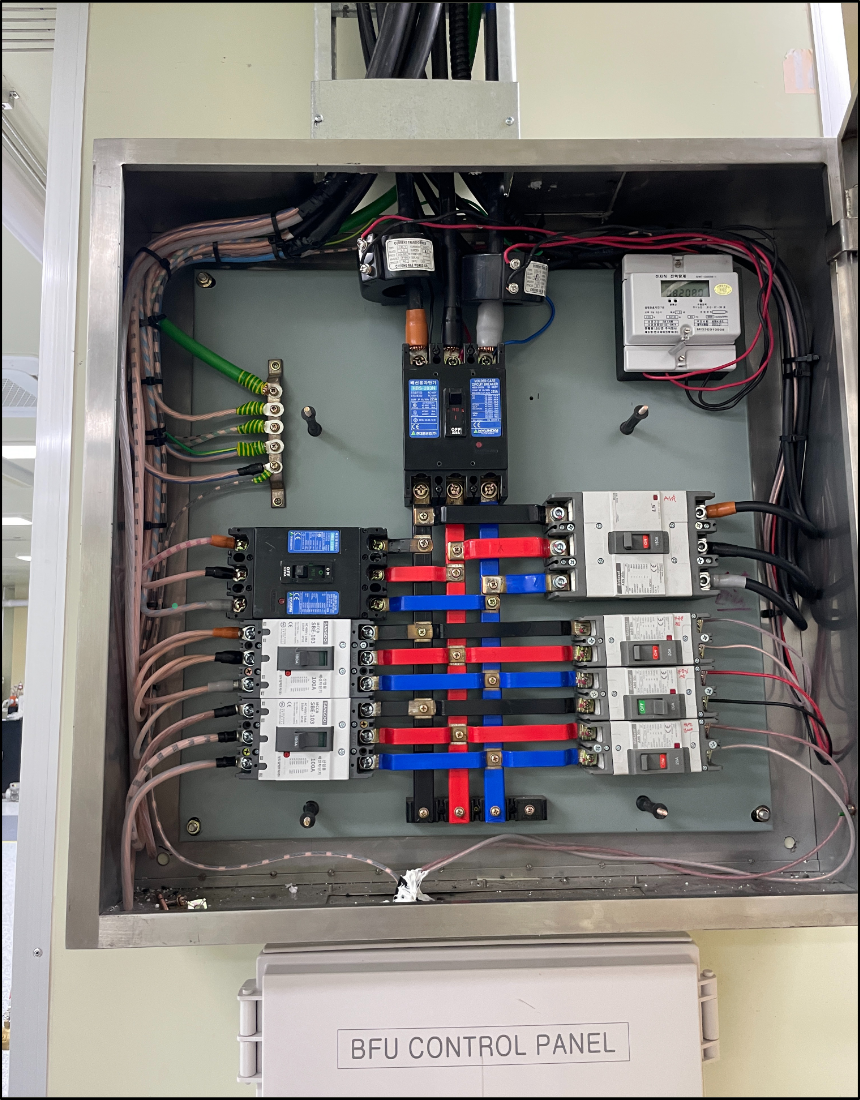

기존 메인 분전반 내부 차단기, 부스바, 접지, 전력량계 및 전원 계통을 최종 확인하는 모습입니다.
기존 메인 분전반과 신규 분전반이 함께 운용되는 현장에서는 회로 식별이 매우 중요합니다. 회로 표시가 불명확하면 향후 점검 과정에서 오차단, 오결선, 장비 정지 등의 문제가 발생할 수 있으므로 전원 공급 계통을 명확히 정리했습니다.
3-9. 신규 장비 전원 회로 정리 및 마감
분전반 설치와 전선 연결 완료 후 장비 전원 공급 회로를 정리했습니다. 전선 배관 고정 상태, 분전반 인입부, 외함 접지, 차단기 단자 체결 상태, 전선 피복 손상 여부를 확인하고 마감했습니다.
실험실은 고가 장비와 연구 설비가 밀집된 공간이므로 전기설비 마감 상태가 중요합니다. 전선 노출, 배관 이탈, 단자 체결 불량, 접지 누락은 장비 장애뿐 아니라 안전사고로 이어질 수 있으므로 최종 정리 단계에서 각 부위를 재확인했습니다.
4. 안전성 검증 결과
- 기존 3상 220V 메인 전력 공급원 위치를 확인했습니다.
- 도입 장비의 3상 4선식 220V/380V 전기 스펙을 확인했습니다.
- 신규 분전반 2면의 설치 위치와 배선 경로를 사전 검토했습니다.
- 3상 220V에서 380V 공급 방식으로 변환하기 위한 TR(UP) 연계 구성을 확인했습니다.
- 천장 점검구 개방 후 메인 전력 공급 전선 포설 경로를 확보했습니다.
- 신규 분전반 외함 설치 상태와 전선 인입 상태를 확인했습니다.
- 기존 3상 220V 메인 분전반과 신규 분전반 간 전선 연결 상태를 확인했습니다.
- 변압기 전선 연결 상태와 분전반 내부 차단기 결선 상태를 확인했습니다.
- 전기 분전반 설치 완료 후 380V 정상 전압 출력 여부를 작동 테스트로 확인했습니다.
- 절연 저항 기준치 확인이 가능한 상태로 회로를 정리하고, 접지 및 차단기 구성 상태를 최종 검수했습니다.

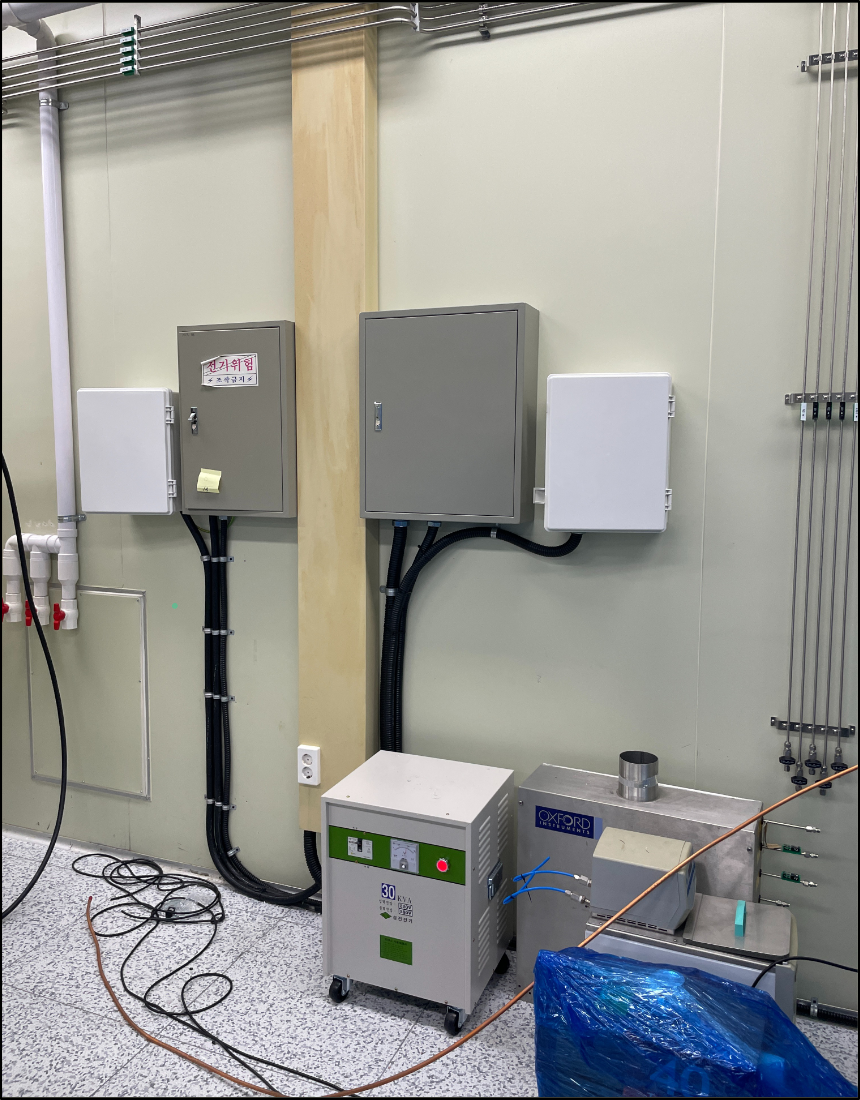

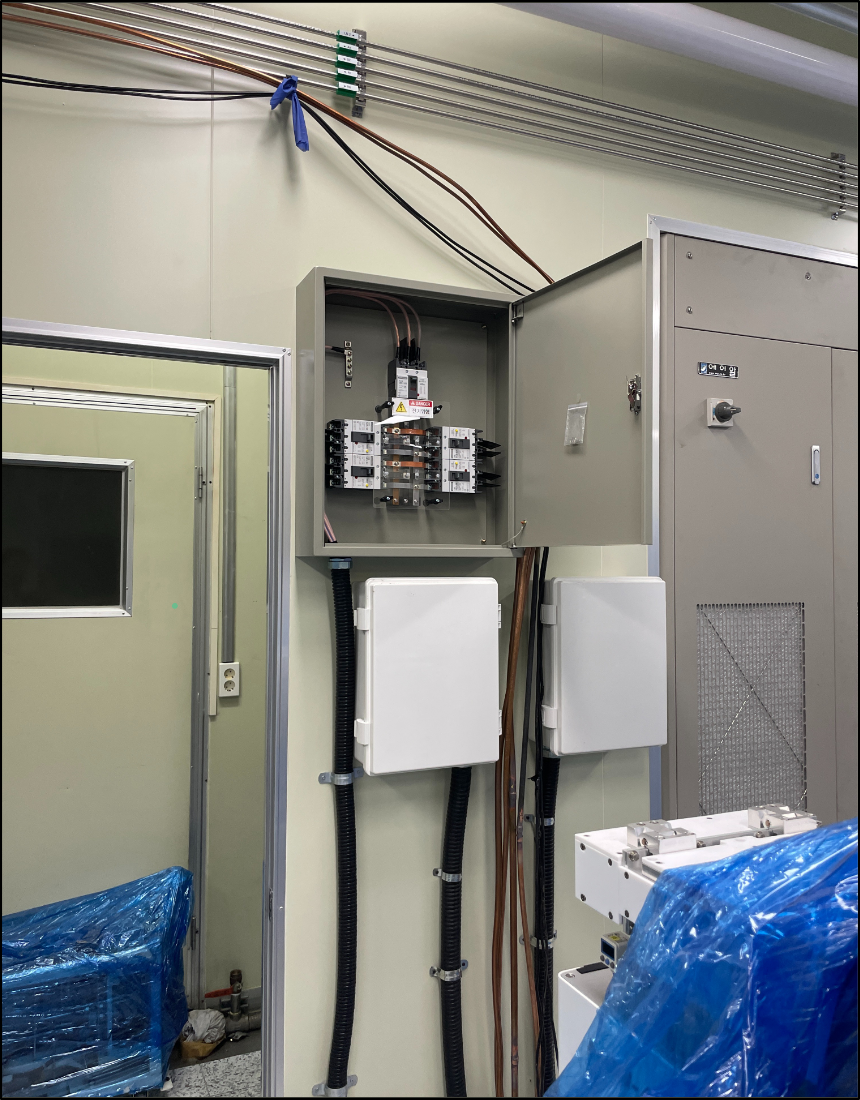

3상 4선식 220V/380V 전원 공급을 위한 신규 분전반과 보조함 설치를 완료한 모습입니다.
최종 점검 결과, 신규 제작 분전반 2면과 TR(UP) 연계 구성이 완료되었으며, 도입 장비 사용 조건에 맞는 3상 4선식 220V/380V 전원 공급 체계가 정상적으로 구성되었습니다. 전기 분전반 설치 후 380V 정상 전압 출력 여부를 확인하고 현장 검수를 완료했습니다.
5. 실험실 3상 전기공사에서 주의해야 할 사항
실험실 장비 전기공사는 일반 콘센트 증설과 다른 수준의 기술 검토가 필요합니다. 장비별 전압, 전류, 상수, 기동 부하, 동시 사용 부하, 전압 강하, 차단기 용량, 전선 규격, 접지 상태, 분전반 구성까지 종합적으로 확인해야 합니다.
특히 3상 220V 장비와 3상 4선식 220V/380V 장비는 전원 공급 방식이 다릅니다. 외관상 3상 장비로 보이더라도 장비 명판과 제조사 전기 스펙을 확인하지 않고 전원을 연결하면 장비 오작동, 내부 전원부 손상, 차단기 트립, 과열 사고가 발생할 수 있습니다.
따라서 학교, 연구소, 공장, 실험실의 장비 전원 공사는 반드시 현장 사전 답사와 부하 검토를 거쳐야 합니다. 또한 분전반 제작, 변압기 연계, 메인 전력 공급 전선 포설, 차단기 구성은 국가 공인 정식 면허 등록 전기공사 업체가 수행해야 합니다.
6. 무면허 불법 시공 주의
전기공사는 개인 자격증 보유 여부만으로 임의 시공할 수 있는 분야가 아닙니다. 전기공사업법에 따른 정식 면허 등록 여부가 중요하며, 등록되지 않은 업체가 전기공사를 수행하는 경우 무면허 불법 시공 문제가 발생할 수 있습니다.
특히 3상 전원 공사, 분전반 제작 및 설치, 변압기 연계, 장비 전원 공급 공사는 전기설비 안전성과 장비 운전 안정성에 직접 영향을 주는 공사입니다. 부적절한 차단기 선정, 전선 규격 미달, 접지 누락, 상 구분 오류, 전압 공급 방식 오판은 전기 화재, 감전, 장비 손상, 연구실 운영 중단으로 이어질 수 있습니다.
일부 업체는 “간단한 분전반 설치”, “장비 전원 연결”, “전선만 연결하는 작업”이라는 표현으로 정식 전기공사업 면허 없이 작업을 진행하는 경우가 있습니다. 그러나 실험실 장비 전원 공사는 경미한 작업으로 볼 수 없는 전문 전기공사이며, 반드시 국가 공인 정식 면허 등록 전기공사 업체를 통해 진행하는 것이 안전합니다.
7. 정식 전기공사업 면허 등록 업체 조회 방법
전기공사를 의뢰하기 전에는 실제 전기공사업 면허 등록 업체인지 확인해야 합니다. 바른전기 공식 홈페이지의 등록조회 메뉴 또는 한국전기공사협회의 전기공사업 등록번호 조회를 통해 업체 등록 여부를 확인할 수 있습니다.
확인 시에는 업체명, 대표자, 사업자 정보, 전기공사업 등록번호, 소재지가 실제 계약 업체와 일치하는지 검토해야 합니다. 현장 방문자가 아닌 실제 계약 주체가 등록 업체인지 확인하는 것도 중요합니다. 등록증 사진만 제시하는 경우에는 명의대여 가능성을 배제할 수 없으므로 공식 조회 결과를 기준으로 판단하는 것이 바람직합니다.
8. 무면허 불법 시공 의심 업체 신고 방법
무면허 전기공사 업체로 인한 피해를 보았거나 불법 시공이 의심되는 경우, 광고 자료, 업체명, 전화번호, 견적서, 계약서, 현장 사진, 문자 또는 통화 기록 등 관련 자료를 확보하는 것이 중요합니다.
확보한 자료를 바탕으로 관할 시청 전기공사업 담당 부서, 한국전기공사협회, 국민신문고 등 공식 민원 창구를 통해 상담 및 신고할 수 있습니다. 무면허 불법 시공은 단순한 하자 문제가 아니라 전기 안전과 직결되는 사안이므로, 피해 예방을 위해 작업 전 정식 면허 등록 여부를 반드시 확인해야 합니다.
