구로 전기공사 업체 항동 지식산업센터 산업용 콘센트 설치 현장 사례
작성일2026-06-30
본문
본 시공 사례는 서울특별시 구로구 항동 지식산업센터에서 전기 충전 장비 사용을 위해 산업용 콘센트와 전용 회로를 설치한 현장입니다. 기존 일반 콘센트는 허용 전류가 제한되어 있어 장비 사용 조건을 충족하기 어려웠으며, 이에 따라 메인 분전반에서 별도 회로를 구성하고 산업용 콘센트를 신규 설치하였습니다.
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서, 단순 콘센트 교체가 아닌 사용 장비의 전원 조건 확인, 분전반 내부 차단기 추가 설치 위치 검토, 규격 전선 포설, 산업용 콘센트 결선, 산업용 플러그 연결, 최종 검수까지 전기공사업법에 따른 적법한 전기공사 절차로 작업을 진행하였습니다.
1. 현장 개요
| 현장 위치 | 서울특별시 구로구 항동 지식산업센터 |
|---|---|
| 공사 유형 | 산업용 콘센트 설치 및 전용 회로 구성 공사 |
| 요청 배경 | 전기 충전 장비 사용을 위한 전용 산업용 콘센트 설치 요청 |
| 기존 문제 | 일반 콘센트의 16A 허용 전류 제한으로 장비 사용 불가 |
| 설치 장비 | 32A 산업용 콘센트 및 산업용 플러그 |
| 분전반 조치 | 단상 220V 40A 누전 차단기 추가 설치 |
| 주요 작업 | 산업용 콘센트 박스 설치, 배선 경로 타공, 규격 전선 연결, 누전 차단기 추가, 산업용 플러그 결선, 최종 검수 |
2. 현장 진단 데이터
현장 도착 후 당사 책임 기술진은 고객께서 준비한 산업용 콘센트와 산업용 플러그의 규격을 확인하였습니다. 해당 장비는 32A급 산업용 접속 방식이 필요한 구조였으며, 기존 일반 콘센트는 16A 허용 전류 제한으로 인해 전기 충전 장비 사용에 적합하지 않은 상태였습니다.

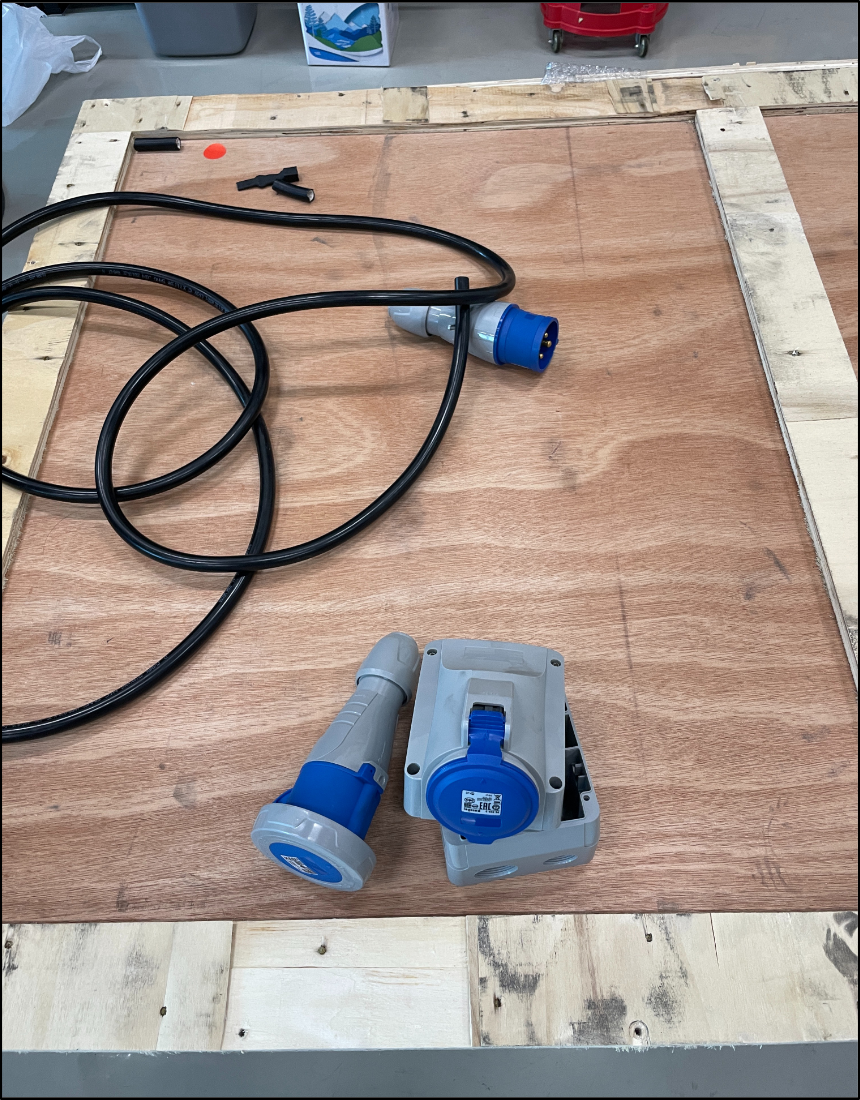

고객께서 준비한 32A 산업용 콘센트와 플러그의 규격을 확인한 뒤 전용 회로 구성을 검토하였습니다.
일반 콘센트에 고용량 장비를 임의로 연결할 경우, 콘센트 접점 발열, 전선 과부하, 차단기 트립, 절연 성능 저하, 전기 화재 위험이 발생할 수 있습니다. 따라서 본 현장에서는 기존 콘센트를 활용하지 않고, 메인 분전반에서 별도 보호 회로를 구성한 뒤 산업용 콘센트를 신규 설치하는 방식으로 계획하였습니다.

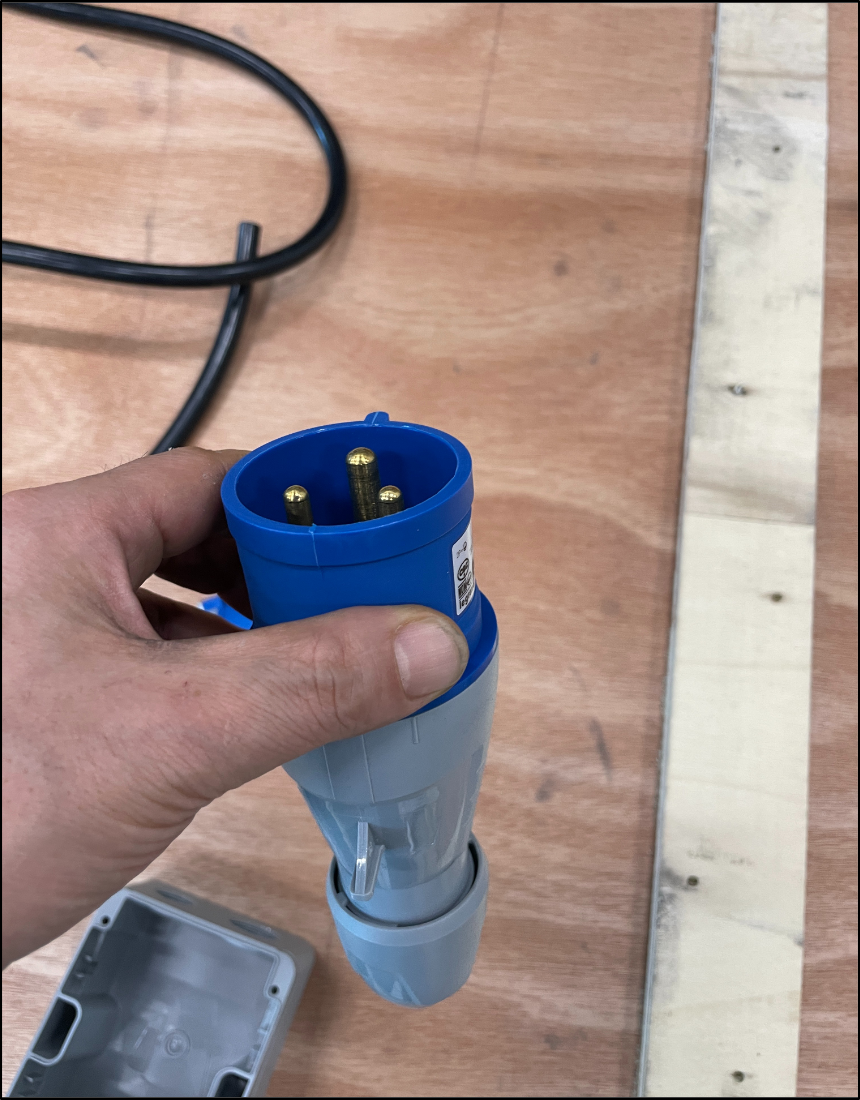

산업용 플러그의 단자 구조와 전원 공급 방식을 확인하여 규격 전선 연결 작업을 준비하였습니다.
| 확인 대상 | 산업용 콘센트, 산업용 플러그, 전기 충전 장비 전원 조건, 메인 분전반 내부 회로 구성 |
|---|---|
| 기존 콘센트 조건 | 일반 콘센트 16A 허용 전류 제한으로 사용 부적합 |
| 신규 설치 조건 | 32A 산업용 콘센트 및 단상 220V 전원 공급 구성 |
| 보호 장치 | 단상 220V 40A 산업용 누전 차단기 추가 설치 |
| 주요 확인 항목 | 차단기 정격, 전선 규격, 배선 경로, 콘센트 박스 고정 상태, 플러그 결선 상태, 최종 전원 공급 상태 |
3. 공사 계획 수립
산업용 콘센트 설치 전, 실제 장비가 사용될 위치와 메인 분전반의 위치를 함께 확인하였습니다. 콘센트는 장비 사용 동선과 전원 케이블 연결 방향을 고려하여 메인 분전반 우측 측면에 설치하는 것으로 계획하였습니다.

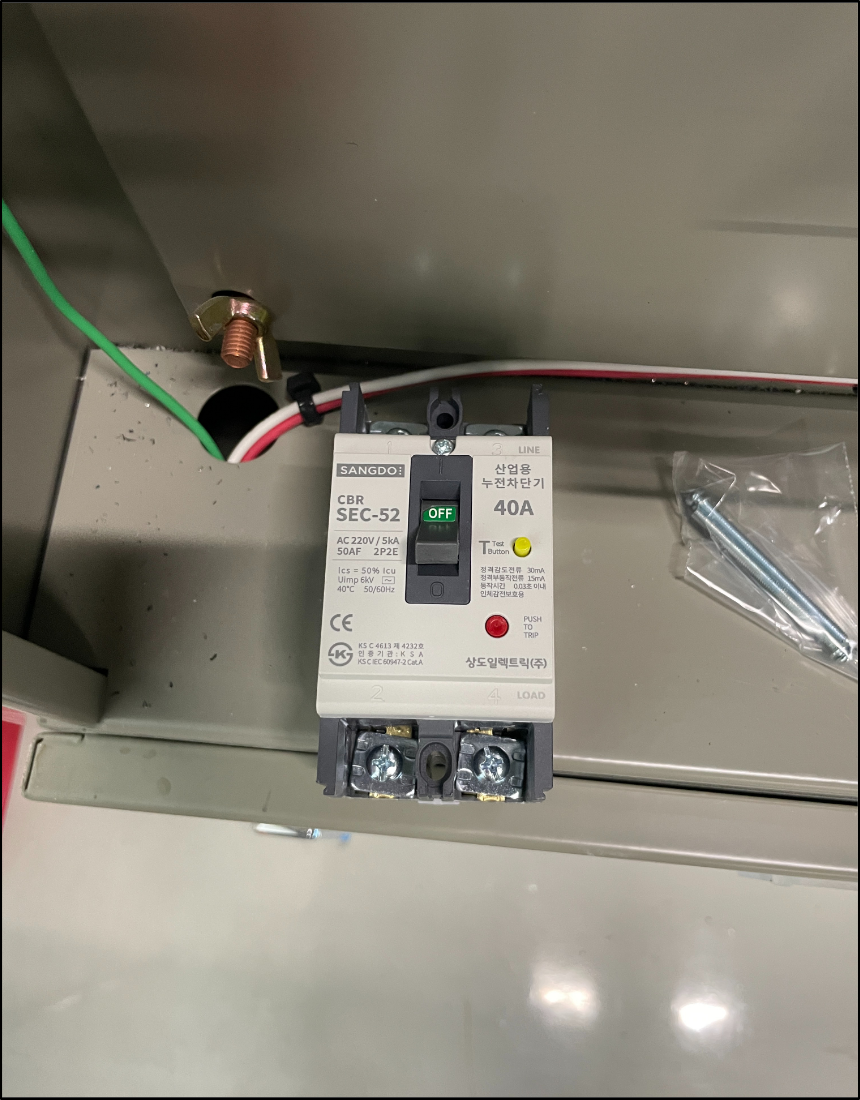

전기 충전 장비 전용 회로 보호를 위해 단상 220V 40A 누전 차단기 적용을 확인하였습니다.

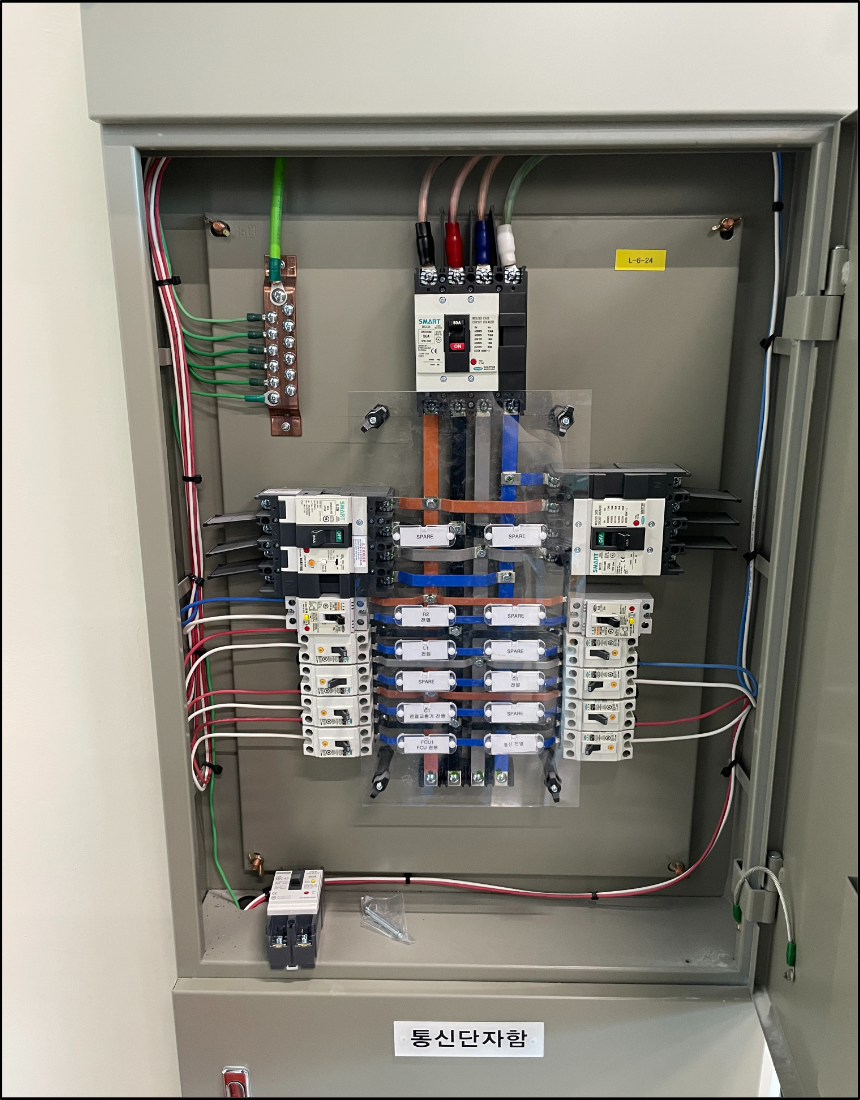

메인 분전반 내부의 차단기 구성과 신규 누전 차단기 추가 설치 가능 위치를 확인하였습니다.
분전반 내부에서는 단상 220V 40A 누전 차단기를 추가할 수 있는 위치를 확인하였습니다. 신규 차단기는 전기 충전 장비 사용 회로를 별도로 보호하기 위한 장치로, 고용량 부하 사용 시 누전 및 이상 전류 발생 가능성에 대비하기 위해 적용되었습니다.
작업 전에는 산업용 콘센트 박스, 산업용 플러그, 규격 전선, 누전 차단기, 배선 보호 자재, 타공 및 결선 공구를 준비하였습니다. 산업용 콘센트 설치는 일반 콘센트 교체와 달리 차단기 정격, 전선 허용 전류, 접속부 체결 상태, 배선 경로 확보가 함께 검토되어야 하는 전기공사입니다.
4. 규격 준수 시공 내역
작업은 먼저 전원 공급 방식을 확인하는 단계에서 시작하였습니다. 고객께서 준비한 산업용 콘센트와 플러그가 단상 220V 전원 공급 방식에 맞는지 확인한 뒤, 해당 회로 보호에 적합한 40A 누전 차단기를 준비하였습니다.

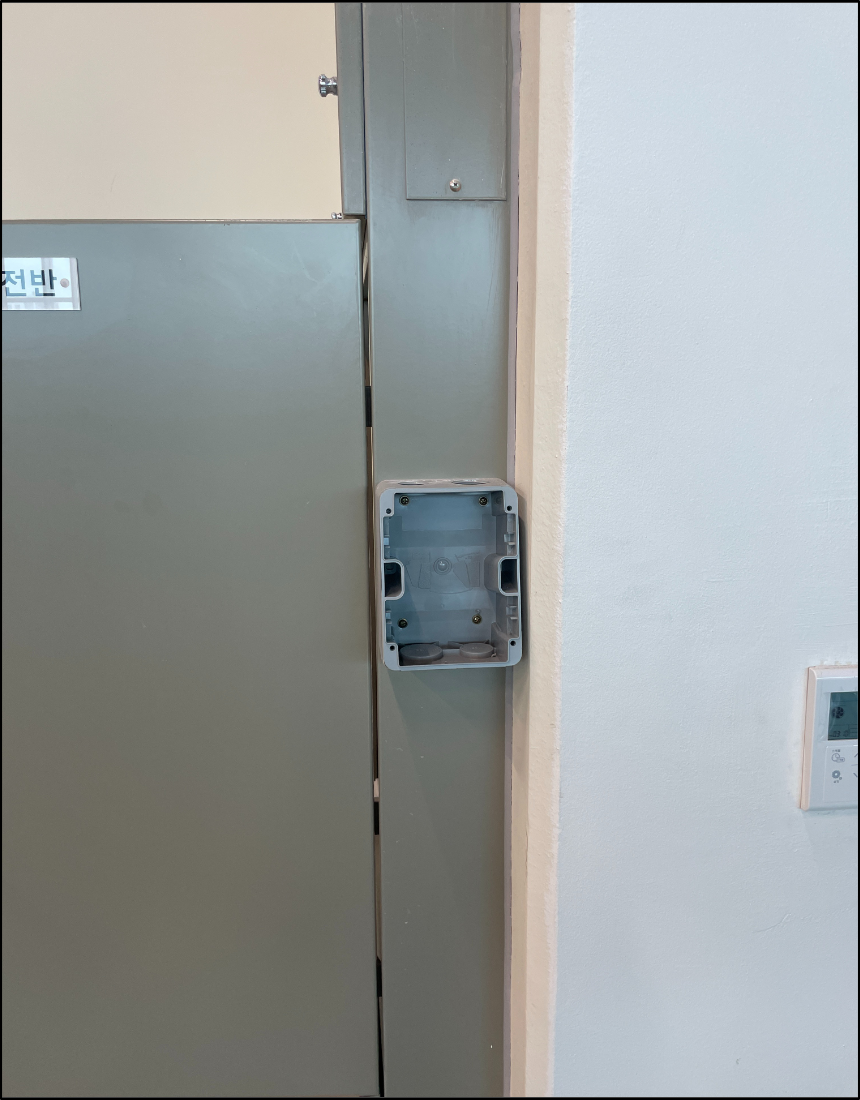

장비 사용 위치와 배선 동선을 고려하여 메인 분전반 측면에 산업용 콘센트 박스를 설치하였습니다.

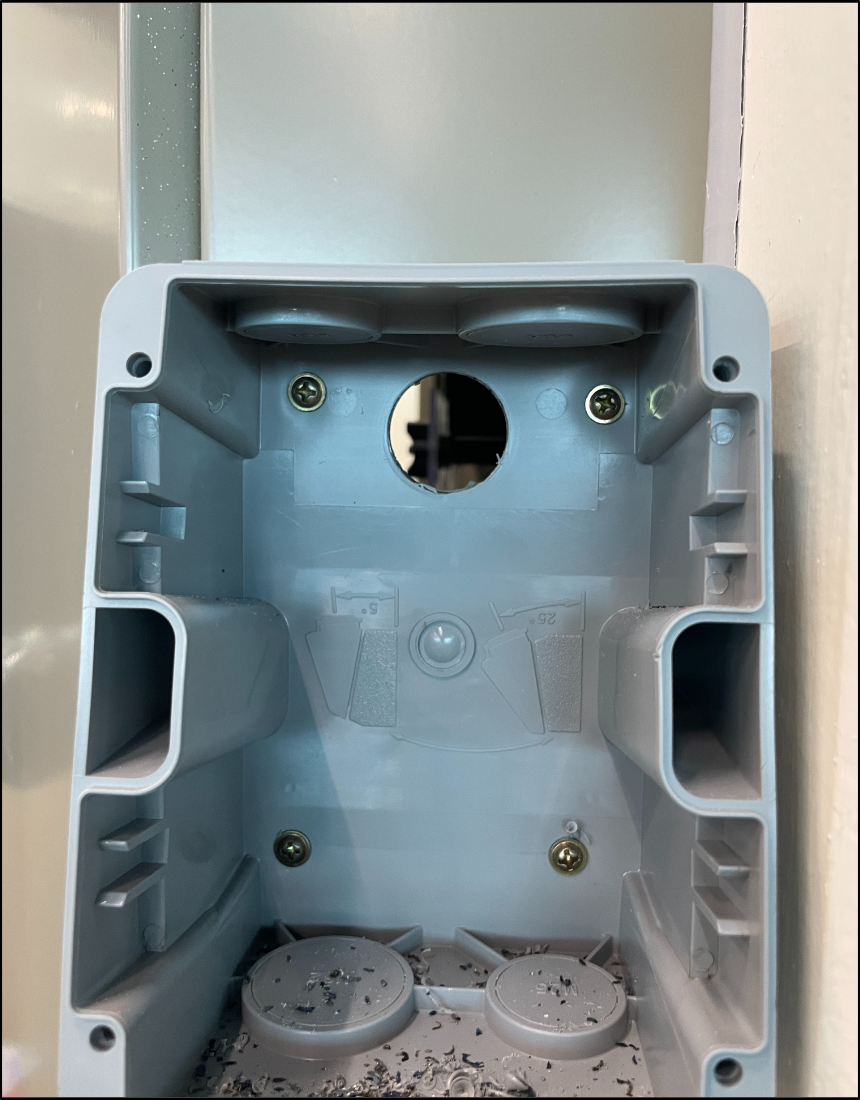

산업용 콘센트 박스 내부 타공과 고정 상태를 확인하여 전선 인입 경로를 확보하였습니다.
이후 메인 분전반 우측 측면에 산업용 콘센트 박스를 설치하였습니다. 콘센트 박스는 장비 연결 시 플러그 하중과 케이블 장력을 견딜 수 있도록 고정 위치와 체결 상태를 확인하며 설치하였습니다. 분전반 측면에는 배선 인입을 위한 타공 작업을 진행하여 신규 전선이 안전하게 통과할 수 있는 경로를 확보하였습니다.

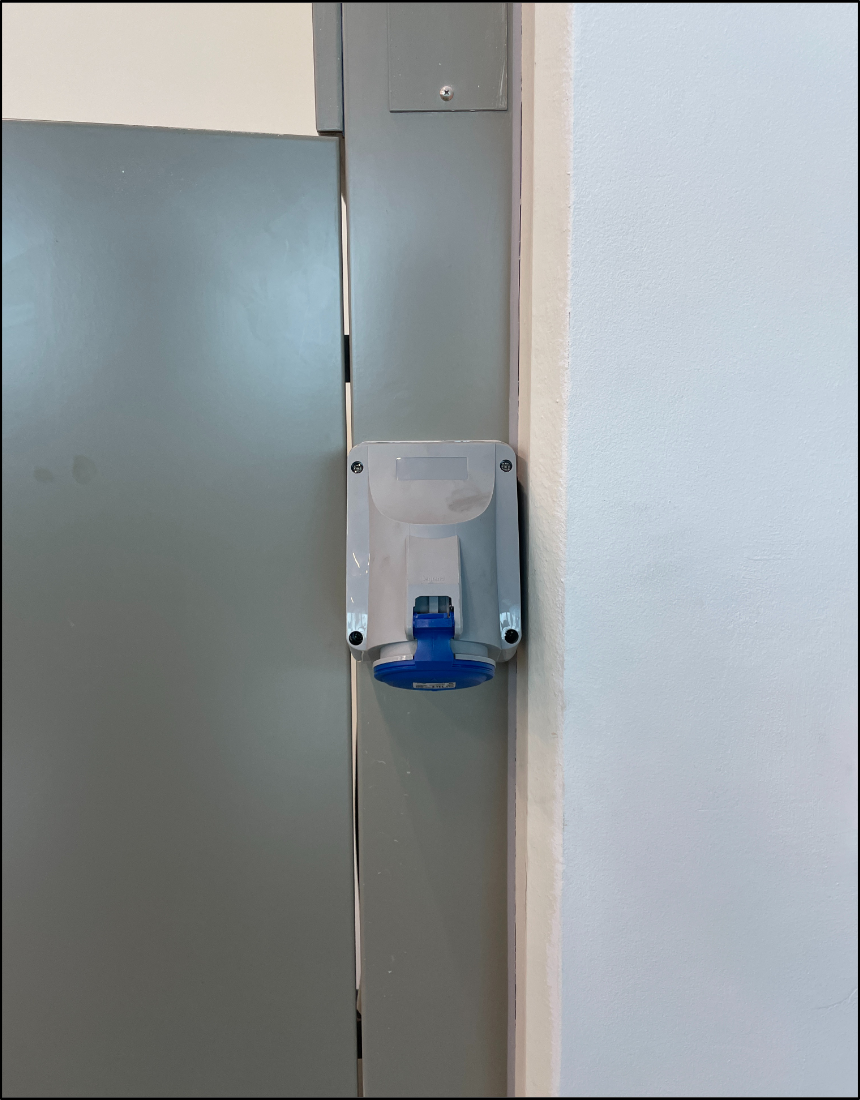

메인 분전반 측면에 산업용 콘센트를 설치하고 외함 고정 상태를 점검하였습니다.

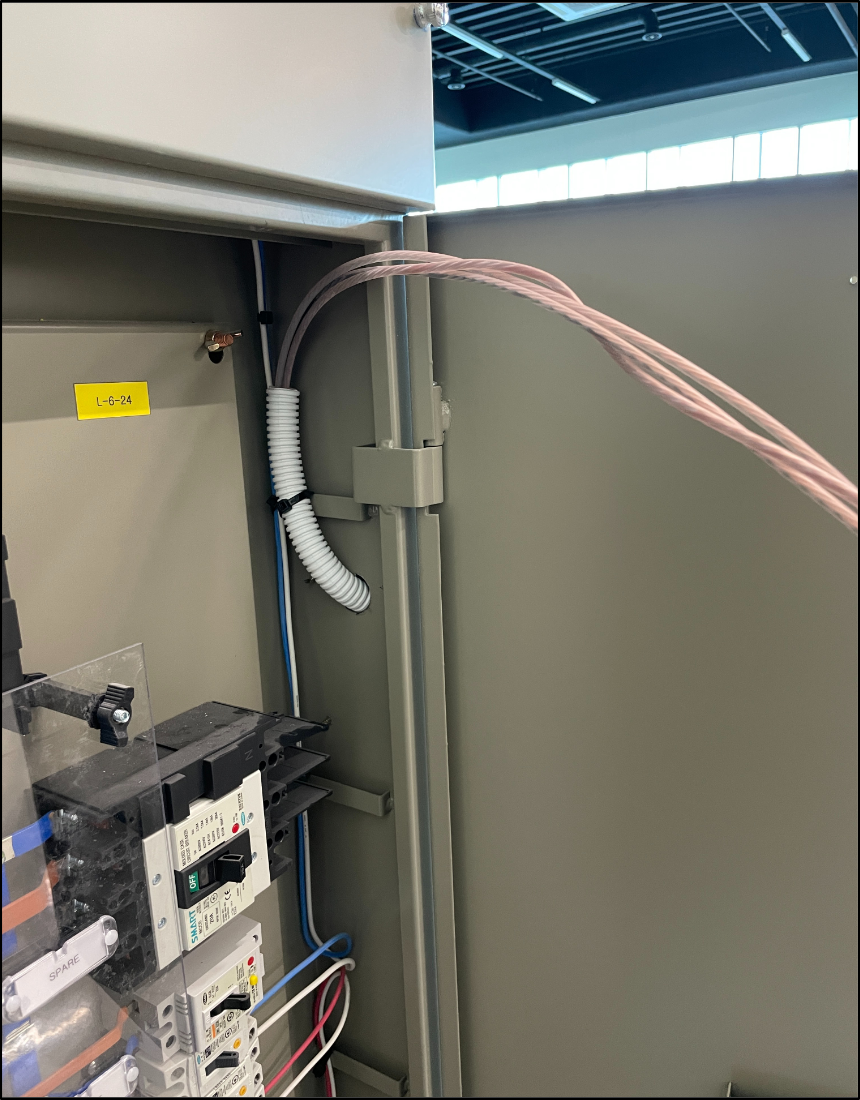

분전반 내부에서 산업용 콘센트 전용 배선이 안전하게 통과할 수 있도록 배선 경로를 확보하였습니다.
배선 경로 확보 후 규격 전선을 인출하여 산업용 콘센트 내부로 연결하였습니다. 전선은 단자 체결부에서 느슨해지지 않도록 정리하였으며, 피복 손상이나 도체 노출이 발생하지 않도록 결선 상태를 확인하였습니다. 산업용 콘센트는 일반 콘센트보다 접속부에 걸리는 전류와 기계적 하중이 크기 때문에 단자 체결 상태와 외함 고정 상태가 매우 중요합니다.

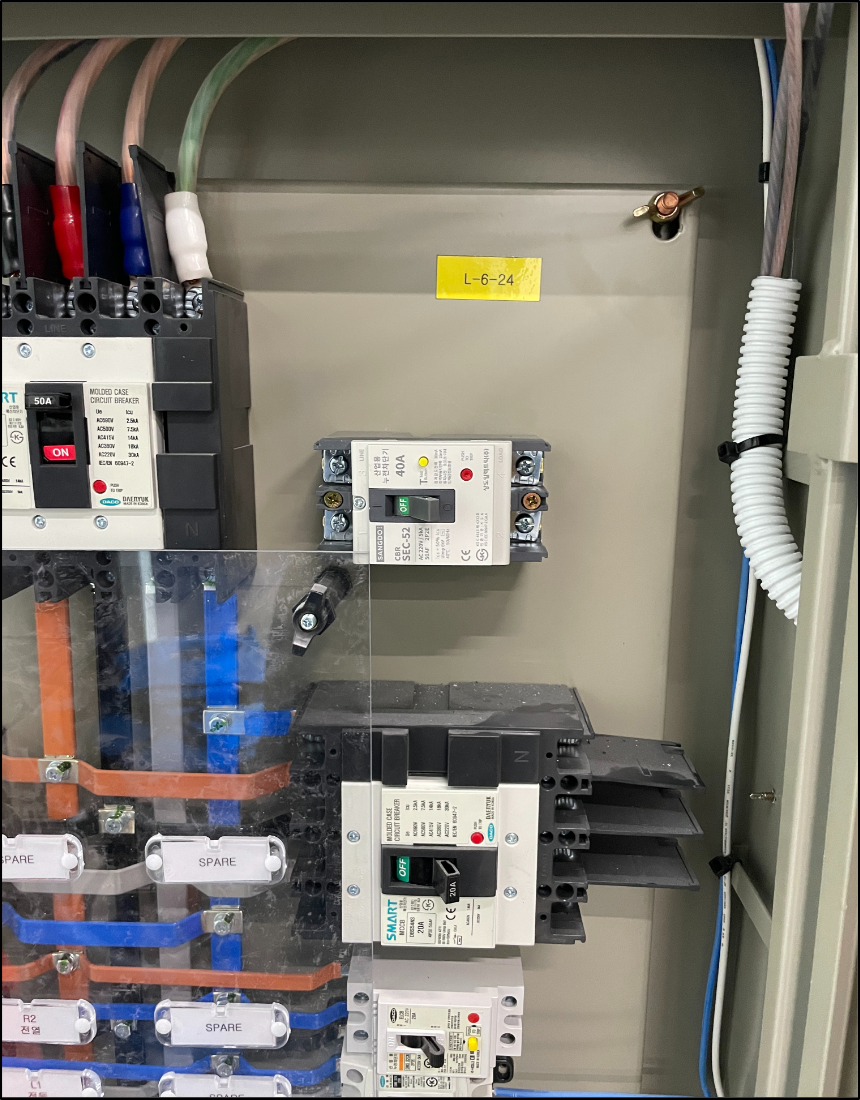

산업용 콘센트 전용 회로 보호를 위해 40A 누전 차단기를 추가 설치하였습니다.

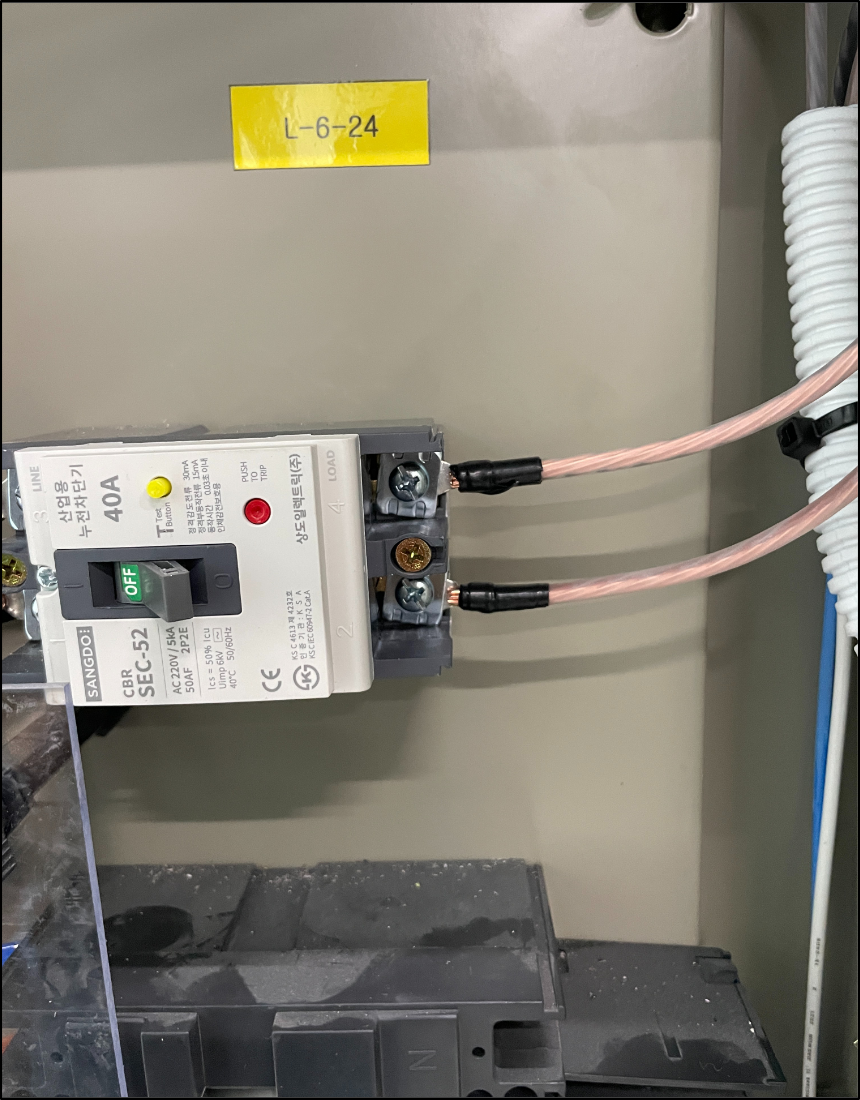

신규 40A 누전 차단기의 부하측 전선을 접속하고 단자 체결 상태를 확인하였습니다.
메인 분전반 내부에는 단상 220V 40A 누전 차단기를 추가 설치하였습니다. 신규 차단기 설치 후 전원 측과 부하 측 전선을 구분하여 접속하였으며, 차단기 단자 체결 상태, 분전반 내부 배선 간섭 여부, 전선 굴곡과 고정 상태를 확인하였습니다.

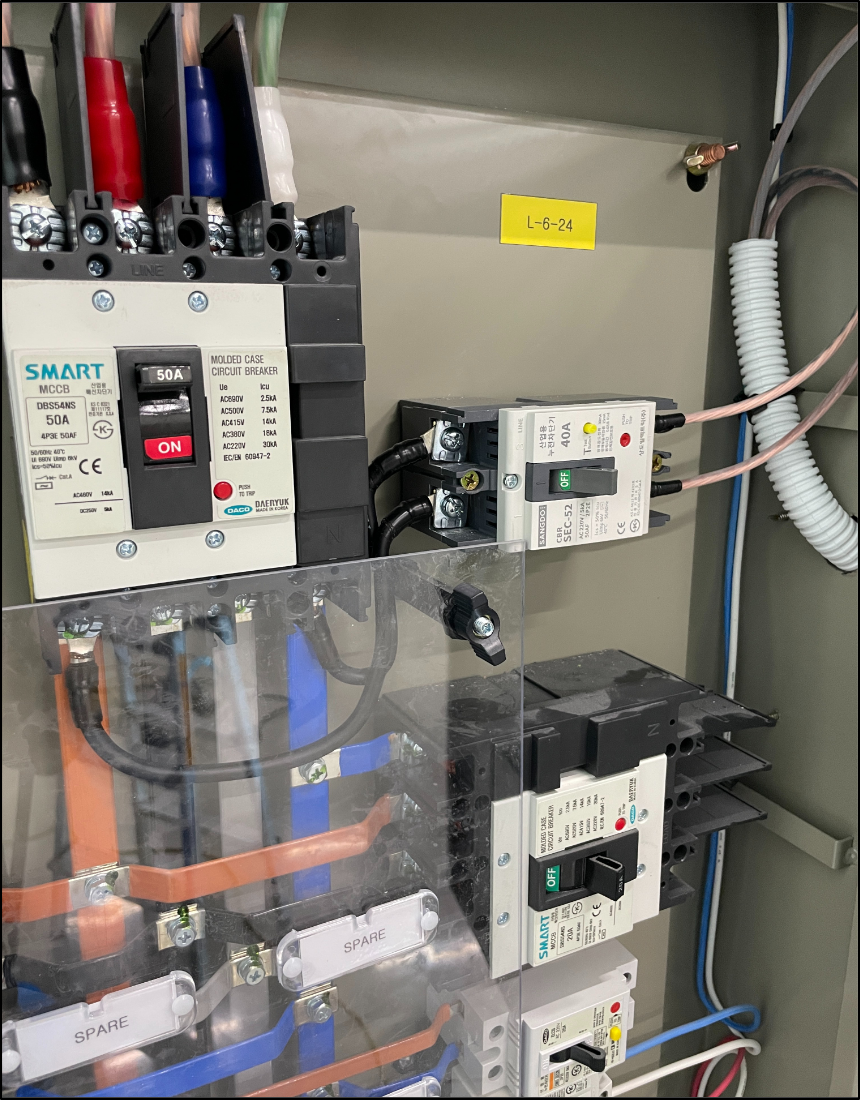

메인 분전반 내부에 산업용 콘센트 전용 회로를 구성하고 배선 정리 상태를 점검하였습니다.
산업용 플러그는 분리 후 내부 단자 구조를 확인하고, 규격 전선을 연결하여 조립하였습니다. 플러그 내부 결선은 전원선과 접지선의 구분이 중요하므로, 각 단자 위치와 접속 상태를 확인한 뒤 케이블 고정부를 체결하였습니다.

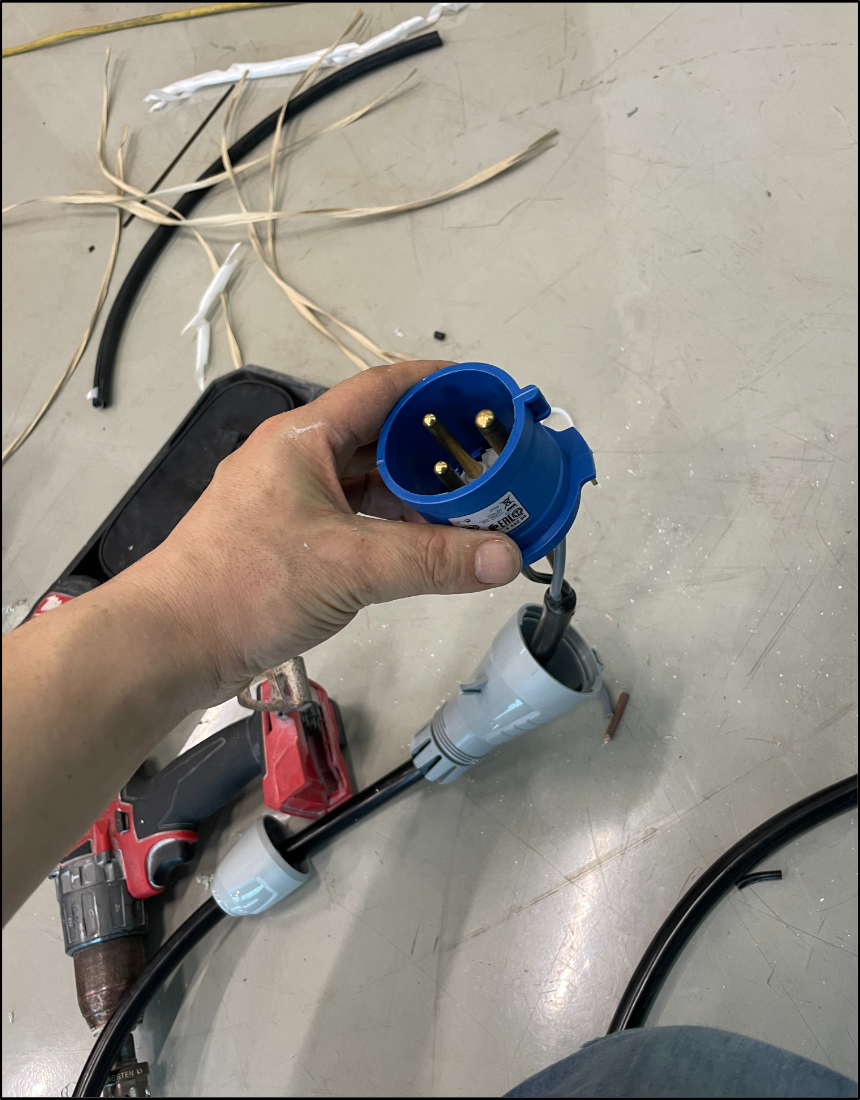

산업용 플러그를 분리한 뒤 내부 단자에 규격 전선을 연결하는 작업을 진행하였습니다.

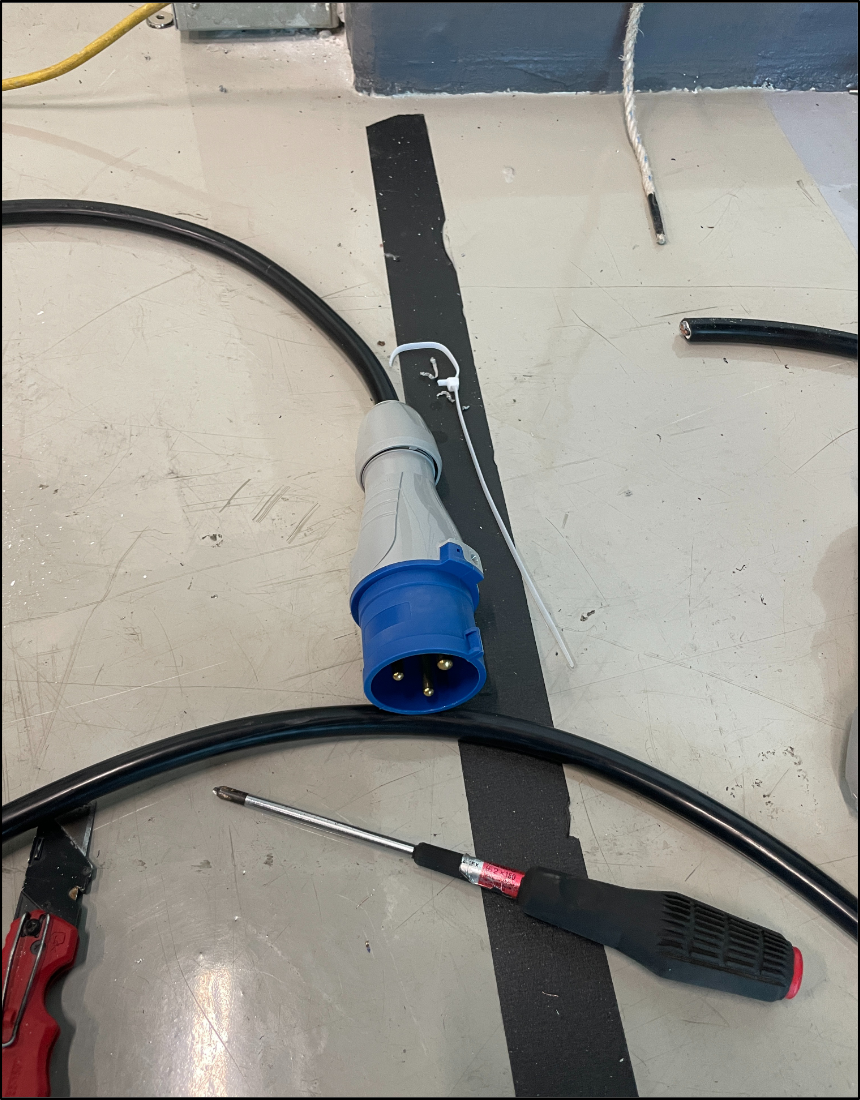

산업용 플러그 조립 후 케이블 고정부와 단자 접속 상태를 확인하였습니다.
5. 산업용 콘센트 설치 과정 요약
| 단계 | 작업 내용 | 확인 사항 |
|---|---|---|
| 1 | 산업용 콘센트 및 플러그 규격 확인 | 32A 산업용 접속 방식 및 단상 220V 전원 조건 확인 |
| 2 | 기존 콘센트 사용 가능 여부 검토 | 일반 콘센트 16A 허용 전류 제한으로 사용 부적합 확인 |
| 3 | 분전반 내부 차단기 설치 위치 확인 | 단상 220V 40A 누전 차단기 추가 설치 위치 확인 |
| 4 | 산업용 콘센트 박스 설치 | 메인 분전반 우측 측면 설치 및 고정 상태 확인 |
| 5 | 배선 경로 타공 및 전선 인출 | 전선 피복 손상 방지 및 배선 통과 경로 확보 |
| 6 | 산업용 콘센트 결선 | 단자 체결 상태, 접지 연결 상태, 외함 고정 상태 확인 |
| 7 | 40A 누전 차단기 추가 설치 | 전원 측과 부하 측 전선 접속 및 차단기 고정 상태 확인 |
| 8 | 산업용 플러그 결선 | 플러그 내부 단자 연결 및 케이블 고정부 체결 확인 |
| 9 | 최종 검수 | 전원 공급, 차단기 동작, 접속부 상태, 설치 마감 확인 |

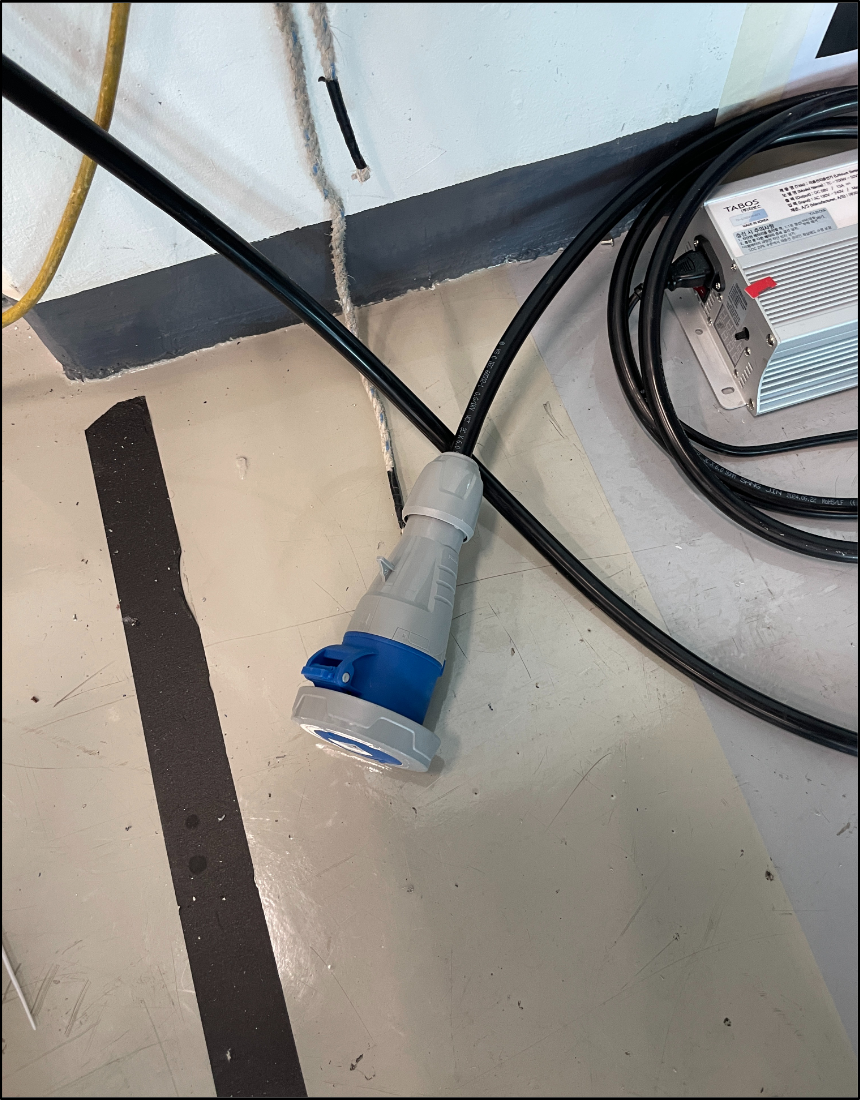

산업용 콘센트 설치 후 전기 충전 장비 사용 위치와 전원 연결 상태를 최종 확인하였습니다.
6. 안전성 검증 결과
산업용 콘센트 설치와 분전반 차단기 추가 작업 완료 후 전체 전선 접속 상태를 확인하였습니다. 차단기 단자, 산업용 콘센트 단자, 산업용 플러그 단자, 접지 연결 상태, 배선 고정 상태를 순차적으로 점검하였습니다.
이후 신규 40A 누전 차단기를 투입하여 전원 공급 상태를 확인하였습니다. 산업용 콘센트가 정상적으로 전원을 공급하는지 확인하고, 플러그 결선부와 콘센트 접속부에 이상이 없는지 점검하였습니다. 작업 완료 후 분전반 내부 배선 정리 상태와 콘센트 외함 고정 상태까지 확인한 뒤 최종 검수를 마무리하였습니다.

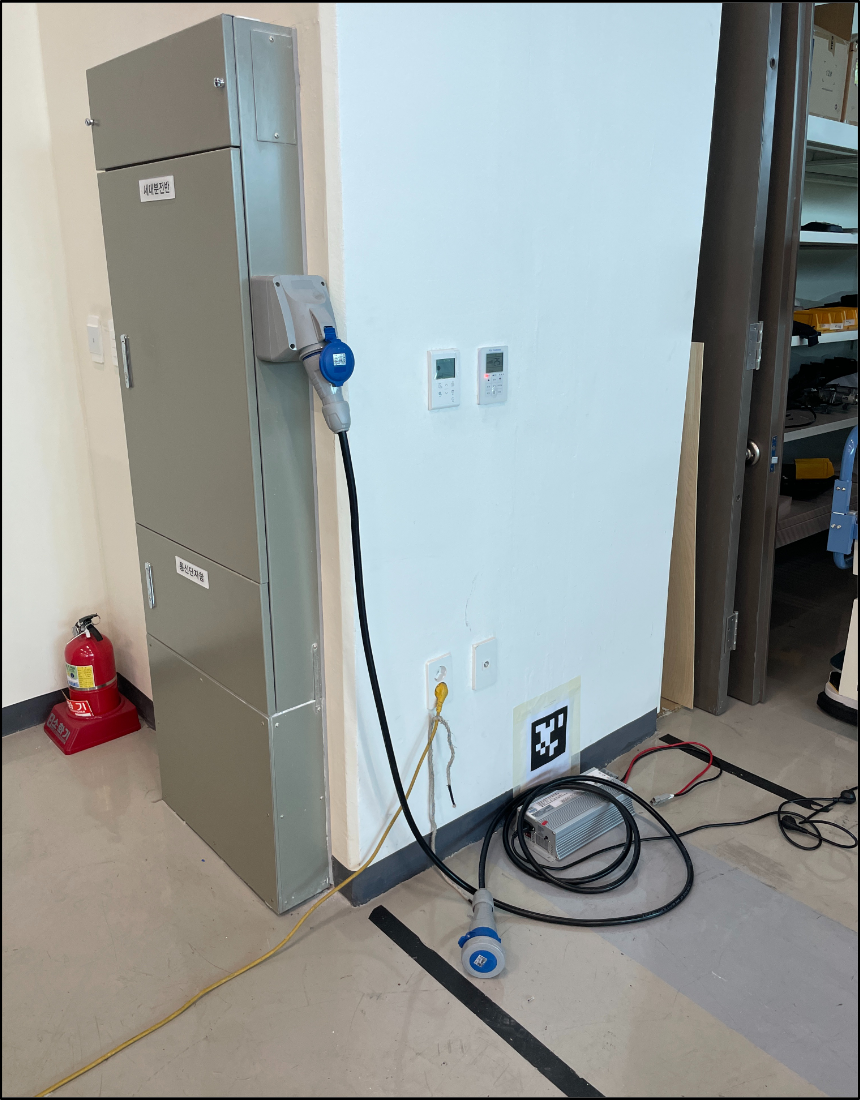

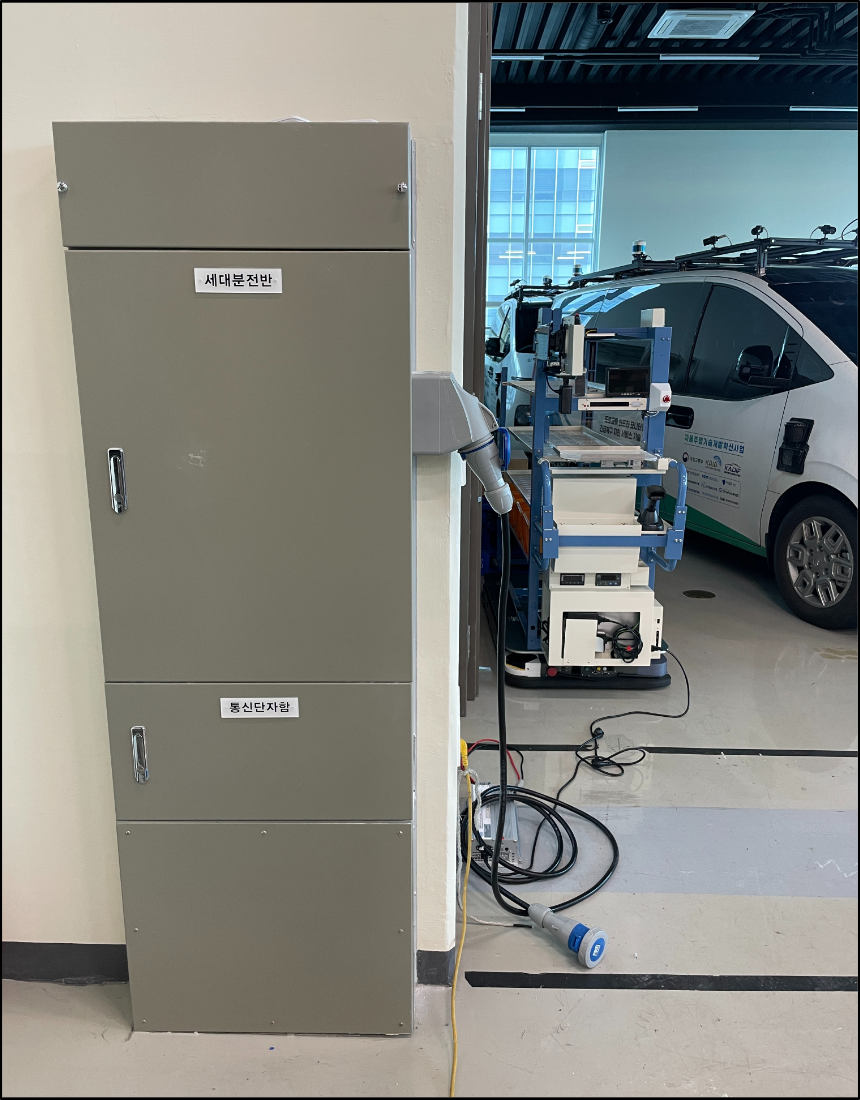

분전반 및 통신단자함 주변에 산업용 콘센트 설치를 완료하고 현장 마감 상태를 확인하였습니다.
산업용 콘센트는 고용량 장비와 직접 연결되는 설비이므로, 시공 후에도 접속부 발열, 케이블 손상, 플러그 체결 상태, 차단기 트립 여부를 주기적으로 확인하는 것이 바람직합니다. 절연 저항 기준치에 미달하는 배선이나 정격에 맞지 않는 보호 장치를 사용할 경우 감전, 누전, 전기 화재 위험이 발생할 수 있으므로 처음부터 규격에 맞는 전용 회로로 구성해야 합니다.
7. 산업용 콘센트 설치가 필요한 이유
일반 콘센트는 생활가전이나 사무용 기기 등 비교적 낮은 전류의 부하를 기준으로 사용됩니다. 반면 전기 충전 장비, 산업용 장비, 고출력 장비는 일반 콘센트의 허용 전류를 초과할 수 있으므로 전용 차단기와 산업용 콘센트가 필요할 수 있습니다.
일반 콘센트에 고용량 장비를 임의로 연결하면 다음과 같은 문제가 발생할 수 있습니다.
- 콘센트 접점 발열 및 변형
- 전선 허용 전류 초과로 인한 과열
- 차단기 반복 트립
- 누전 및 감전 위험
- 전기 화재 발생 가능성
- 장비 전원 불안정으로 인한 고장 위험
따라서 산업용 장비를 사용할 때는 장비 정격, 전압, 전류, 차단기 용량, 전선 규격, 접지 상태를 종합적으로 검토해야 합니다. 전용 콘센트 설치는 단순히 플러그 모양을 바꾸는 작업이 아니라 분전반 회로 구성과 보호 장치 선정이 포함되는 전기공사입니다.
8. 무면허 불법 시공의 위험성
전기공사는 전기공사업법에 따라 국가 정식 등록 전기공사업체가 수행해야 하는 전문 공사 영역입니다. 개인 자격증만 보유한 작업자, 인테리어 업체, 설비 업체, 장비 판매업체가 전기공사업 등록 없이 산업용 콘센트 설치, 분전반 차단기 추가, 전용 회로 배선 작업을 진행하는 경우 법적 문제와 안전 문제가 동시에 발생할 수 있습니다.
무면허 불법 시공은 다음과 같은 위험을 초래할 수 있습니다.
- 차단기 정격 부적합으로 인한 과부하 및 발열 위험
- 전선 규격 미달로 인한 피복 손상 및 전기 화재 위험
- 산업용 콘센트 단자 체결 불량으로 인한 접촉 저항 증가
- 접지 불량 및 절연저항 기준치 미달
- 누전 차단기 미설치 또는 부적정 설치로 인한 감전 위험
- 장비 고장 발생 시 책임 소재 불명확
- 보험 처리 및 사후 보증 문제 발생 가능성
산업용 콘센트 설치는 고용량 전기 장비 사용과 직접 관련되는 작업입니다. 따라서 비용만을 기준으로 업체를 선택하기보다 전기공사업 등록 여부, 전용 회로 구성 가능 여부, 차단기 및 전선 규격 설명, 시공 후 검수 절차를 반드시 확인해야 합니다.
9. 전기공사 면허 등록 업체 조회 방법
전기공사업 등록 여부는 한국전기공사협회 또는 전기공사종합정보시스템 등 공식 조회 경로를 통해 확인할 수 있습니다. 공사 의뢰 전에는 사업자등록 여부만 확인하는 것이 아니라, 전기공사업 등록 여부를 별도로 확인해야 합니다.
- 한국전기공사협회 또는 전기공사종합정보시스템에 접속합니다.
- 전기공사업체 조회 또는 등록업체 조회 메뉴를 선택합니다.
- 업체 상호명, 사업자 정보 또는 전기공사업 등록번호를 입력합니다.
- 전기공사업 등록 여부와 등록 정보를 확인합니다.
- 견적서, 명함, 홈페이지에 기재된 정보와 조회 결과가 일치하는지 확인합니다.
소비자는 견적 금액만 확인할 것이 아니라 전기공사업 등록 여부, 작업 범위 설명, 차단기 정격 선정 기준, 전선 규격, 접지 및 누전 보호 방식, 시공 후 검수 절차, 사후 보증 가능 여부를 함께 확인해야 합니다.
10. 무면허 불법 전기공사 신고 방법
전기공사업 등록 없이 전기공사를 시공하거나, 면허를 대여하여 시공하는 행위가 의심되는 경우에는 관할 지방자치단체의 전기공사업 담당 부서 또는 관련 행정기관에 신고할 수 있습니다.
신고 시에는 사실관계 확인을 위해 다음 자료를 확보하는 것이 도움이 됩니다.
- 현장 시공 전후 사진
- 견적서, 계약서, 영수증
- 업체 명함, 차량 사진, 상호명 자료
- 문자, 통화 기록, 메신저 상담 내용
- 계좌 이체 내역 및 결제 자료
- 공사 범위와 작업 내용을 확인할 수 있는 자료
무면허 불법 시공은 단순한 비용 문제가 아니라 장비 사용자와 건물 전기 설비의 안전에 직접 영향을 주는 문제입니다. 특히 산업용 콘센트 설치처럼 고용량 장비 사용 회로를 구성하는 작업은 전문 장비와 법적 시공 자격을 갖춘 등록업체를 통해 진행해야 합니다.
11. 바른전기의 시공 기준
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 산업용 콘센트 설치, 전용 회로 구성, 누전 차단기 추가, 분전반 작업, 전선 포설, 전기 증설 및 전기 점검 등 전기공사업 범위에 해당하는 작업을 법적 기준과 현장 안전 기준에 따라 수행합니다.
본 현장은 구로구 항동 지식산업센터에서 전기 충전 장비 사용을 위해 기존 일반 콘센트가 아닌 32A 산업용 콘센트와 단상 220V 40A 누전 차단기를 적용한 사례입니다. 분전반 우측 측면에 산업용 콘센트 박스를 설치하고, 규격 전선을 연결한 뒤 산업용 플러그까지 결선하여 장비 사용에 적합한 전원 공급 환경을 확보하였습니다.
바른전기는 단순 콘센트 설치가 아니라 장비 전원 조건 확인, 차단기 정격 검토, 배선 경로 확보, 규격 전선 연결, 접지 및 누전 보호 확인, 최종 검수까지 포함한 전체 공정을 기준으로 시공합니다. 산업용 콘센트 설치와 전용 회로 구성은 반드시 국가 정식 등록 전기공사업체를 통해 안전하게 진행하는 것이 바람직합니다.
