인천 검단 전기공사 업체 마전동 금호어울림 아파트 전자식 계량기 및 차단기 교체 현장 사례
작성일2026-07-02
본문
본 시공 사례는 인천 검단구 마전동 금호어울림 아파트 세대에서 진행한 전자식 전력량계 교체 및 소손 차단기 교체 공사에 관한 기록입니다. 복도 계량기함(EPS) 내부 차단기 접속부가 열화 및 소손된 상태로 확인되어, 전기 화재 예방과 안전한 전원 공급을 목적으로 계량기 및 차단기 교체 작업을 수행하였습니다.
1. 현장 개요
1-1. 현장 위치
현장은 인천 검단구 마전동 금호어울림 아파트 세대입니다. 해당 공사는 세대 내부가 아닌 복도 계량기함(EPS) 구역에서 진행되었으며, 세대 전원 공급과 직접 연결되는 전력량계 및 차단기 계통을 대상으로 하였습니다.
1-2. 공사 요청 배경
아파트 관리사무소 자체 전기 점검 과정에서 복도 계량기함 내부 차단기가 불에 탄 상태로 확인되었다는 안내를 받은 뒤, 세대 측에서 계량기 및 차단기 교체를 요청하였습니다. 기존 설비는 아날로그 방식 전력량계와 노후 차단기가 함께 사용되고 있었으며, 관리사무소 요청에 따라 전력량계 역시 전자식 계량기로 교체하는 방향으로 작업을 계획하였습니다.
노후 공동주택에서는 계량기함, 분전반, 차단기 접속부의 열화가 누적될 수 있습니다. 특히 차단기 단자부의 체결 불량, 장기간 사용에 따른 접점 열화, 부하 증가, 배선 피복 손상 등은 국부 발열과 전기 화재의 주요 위험 요인이 될 수 있습니다. 따라서 15년 이상 경과한 전기 설비는 정기 점검을 통해 전기 안전 상태를 사전에 확인하는 것이 중요합니다.
2. 현장 출동 및 원인 진단
2-1. 점검 대상 설비
- 복도 EPS 계량기함 내부 기존 아날로그 전력량계
- 세대 전원 공급용 배선용 차단기
- 계량기 2차측 전원선 및 차단기 1차측 접속부
- 차단기 단자부 전선 피복 및 터미널 접속 상태
2-2. 현장 진단 결과
현장 도착 후 복도 EPS함 커버를 개방하여 기존 계량기, 차단기, 전선 접속부 상태를 확인하였습니다. 확인 결과, 계량기에서 출력되는 2차측 전원선과 차단기 1차측 접속부가 심각하게 전소된 상태였습니다. 단자부 주변에는 열에 의해 피복이 손상된 흔적이 확인되었으며, 일부 접속부는 정상적인 체결 상태로 보기 어려운 수준의 소손이 진행되어 있었습니다.

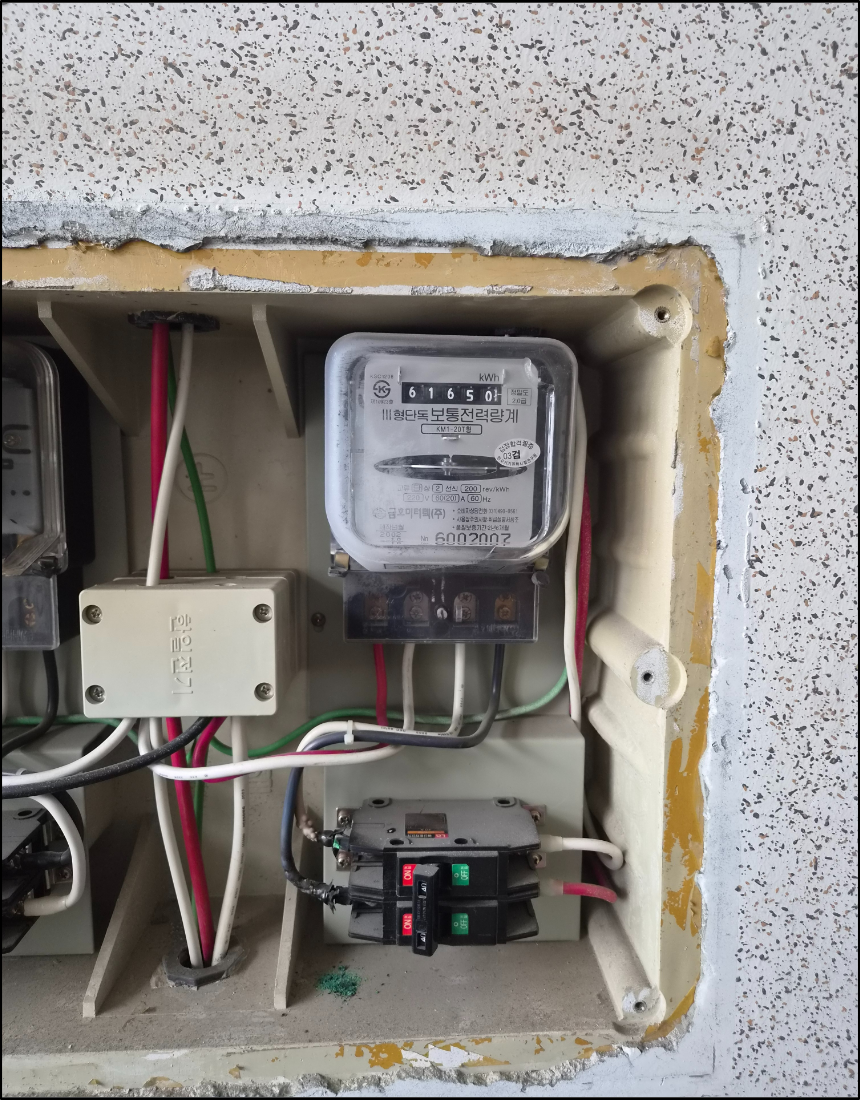

복도 계량기함 내부에 기존 아날로그 전력량계와 노후 차단기가 설치되어 있던 작업 전 상태입니다.
본 현장의 주요 원인은 누전보다는 차단기 접속부 열화 및 소손으로 판단되었습니다. 일반적인 누전 수리 현장에서는 메거 절연저항계로 절연 저항 기준치 충족 여부를 확인하지만, 본 사례에서는 시각적으로 확인 가능한 차단기 접속부 전소가 핵심 원인으로 확인되었습니다. 다만, 계량기 및 차단기 교체 이후에는 접속 상태, 차단기 투입 상태, 정상 전원 공급 여부를 기준으로 최종 안전성을 확인하였습니다.
계량기 2차측 전원선과 차단기 1차측 접속부가 열화되어 피복과 단자부가 심하게 손상된 상태입니다.
3. 규격 준수 시공 내역
3-1. 작업 전 안전 조치

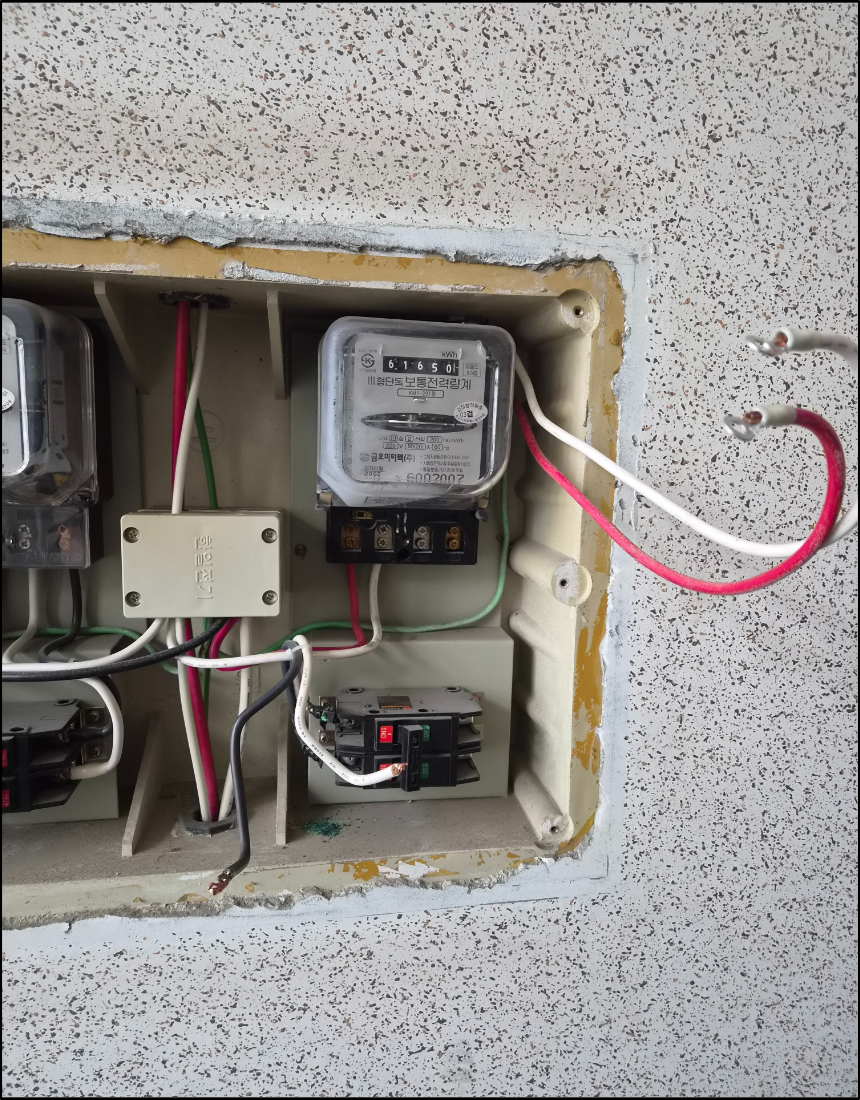

전자식 계량기와 신규 차단기 설치를 위해 기존 전선 일부를 분리하고 교체 작업을 준비한 상태입니다.

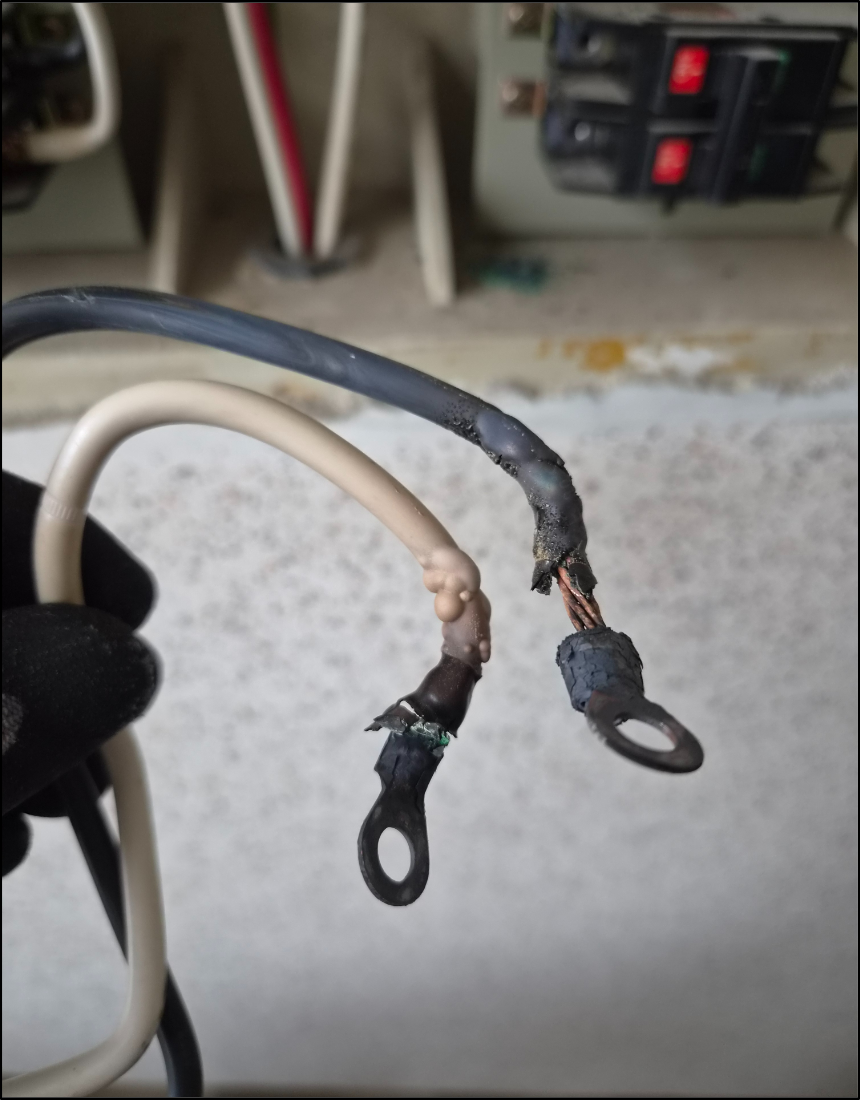

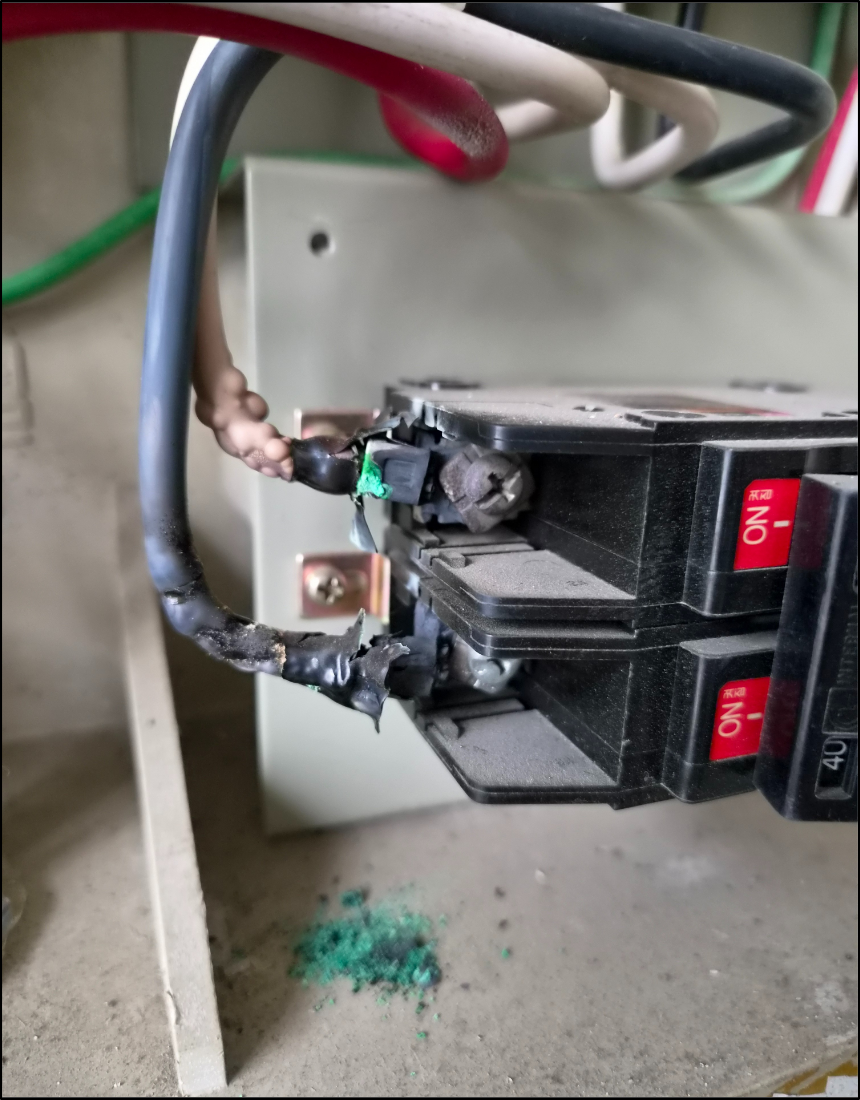

차단기 접속부 발열로 인해 전선 피복과 터미널 부위가 탄화된 상태를 근접 확인한 사진입니다.
계량기함 내부 작업은 세대 전원 공급과 직접 연결되는 구간이므로, 당사 책임 기술진이 현장 상태를 확인한 뒤 안전 조치를 우선 시행하였습니다. 문제 차단기와 손상 전선을 분리하고, 기존 아날로그 계량기 철거를 위한 준비 작업을 진행하였습니다. 필요한 구간은 절연 처리 후 작업을 이어갔으며, 무리한 임시 연결이나 비규격 접속은 배제하였습니다.

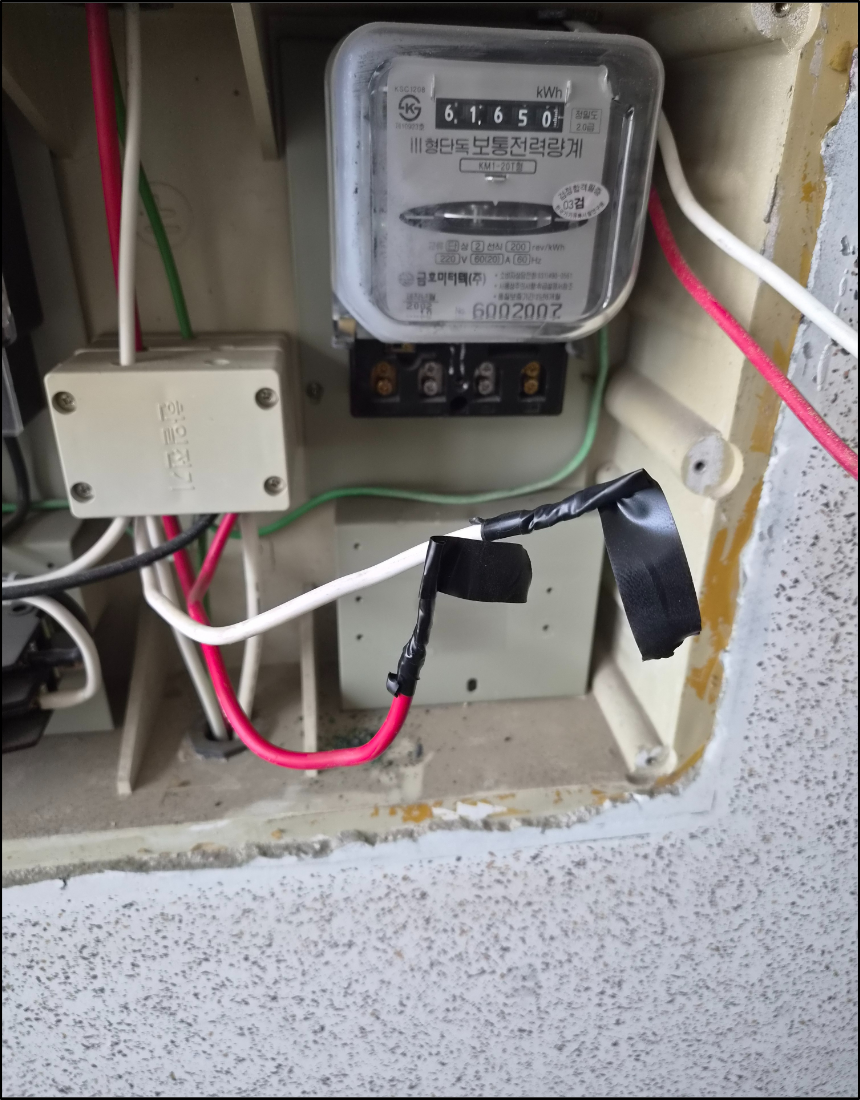

기존 계량기 철거 및 신규 계량기 설치 전, 전선 끝단을 절연 처리하여 안전하게 작업을 진행한 과정입니다.
3-2. 기존 아날로그 계량기 및 손상 차단기 철거
먼저 심각하게 손상된 차단기와 전선을 분리하였습니다. 차단기 접속부는 열에 의해 전선 피복과 터미널 부위가 손상되어 있었기 때문에, 재사용하지 않고 철거 대상으로 분류하였습니다. 이후 기존 아날로그 방식 계량기를 철거하고 전자식 전력량계 설치가 가능하도록 설치 공간과 배선 경로를 정리하였습니다.
3-3. 전자식 계량기 설치

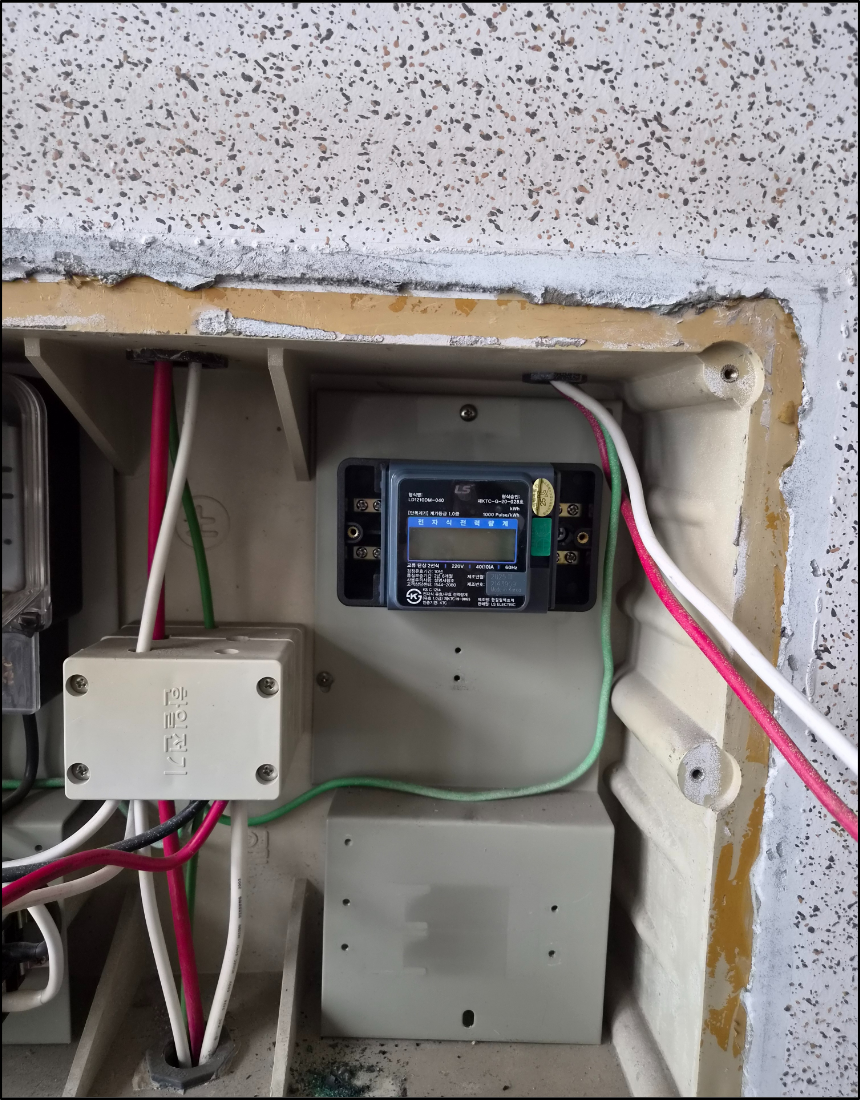

기존 아날로그 전력량계를 철거한 뒤 전자식 전력량계를 신규 설치한 상태입니다.
기존 아날로그 계량기를 철거한 위치에 전자식 전력량계를 설치하였습니다. 계량기 1차측 및 2차측 전선 접속은 전원 공급 방향과 단자 배열을 확인한 뒤 진행하였으며, 접속 후에는 단자 체결 상태를 재확인하였습니다. 계량기 교체 작업은 전기 사용량 계측과 직접 관련되므로, 임의 변경이나 무자격 시공이 이루어져서는 안 됩니다.
3-4. 배선용 차단기 교체 및 터미널 압착

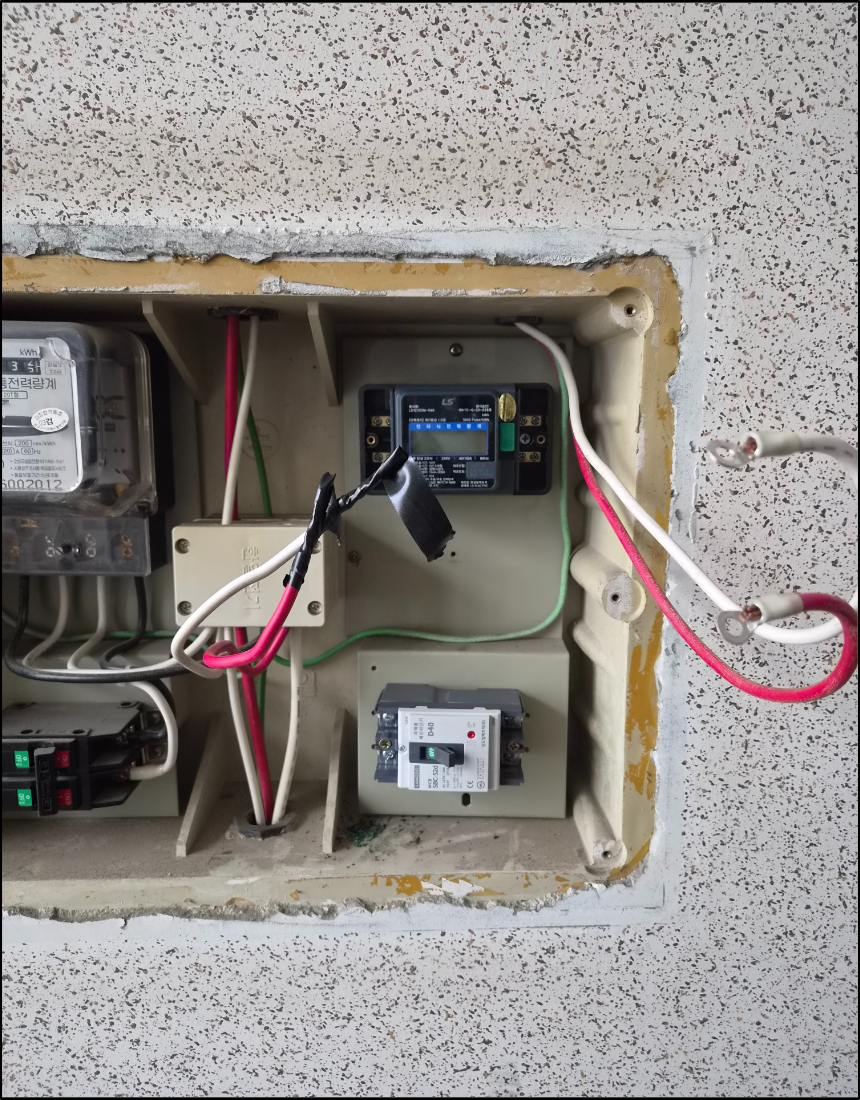

전자식 계량기 설치 후 신규 배선용 차단기를 장착하고 전선 접속을 준비하는 과정입니다.

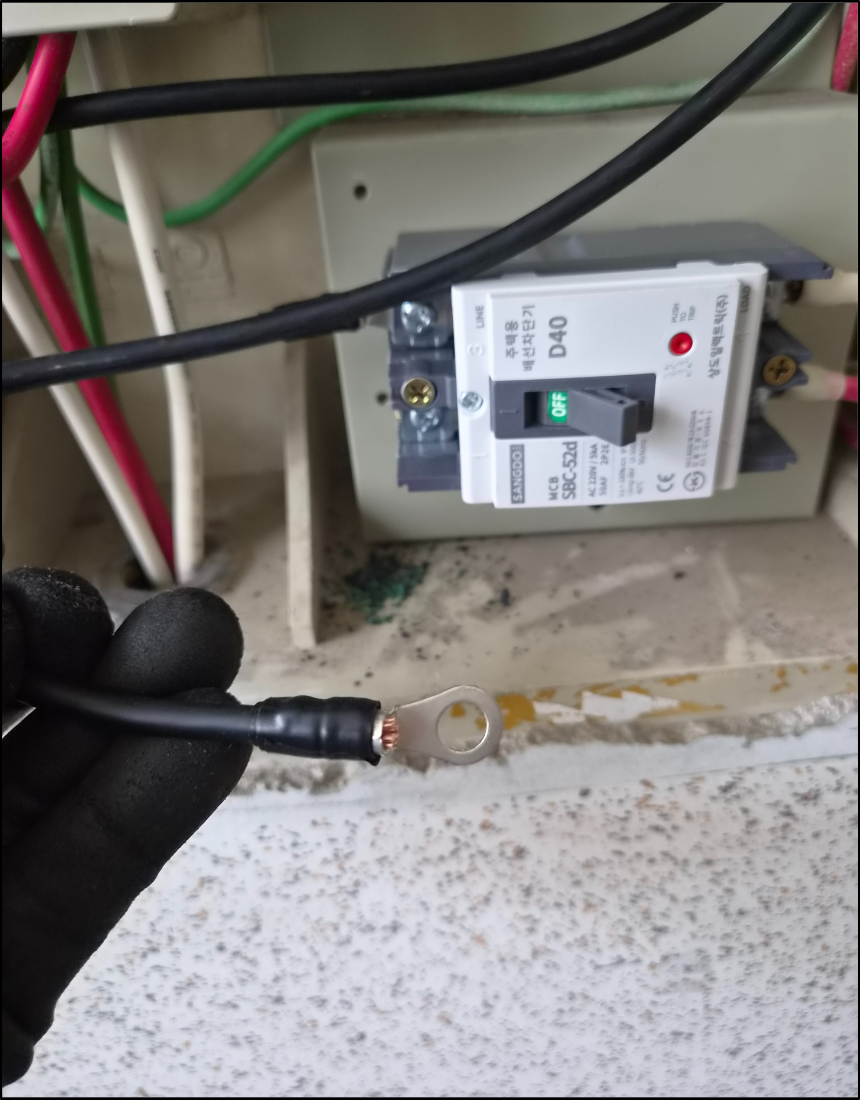

차단기 단자부의 안정적인 접속을 위해 전선 끝단에 터미널을 압착한 상태입니다.
손상된 기존 차단기를 철거한 뒤, 현장 전기 설비 조건에 맞는 신규 배선용 차단기를 설치하였습니다. 안정적인 전선 접속을 위해 전선 끝단에는 터미널을 압착하였으며, 차단기 단자부에 체결한 뒤 볼트 조임 상태를 재차 확인하였습니다. 전선 접속부는 접촉 저항이 커지면 발열이 발생할 수 있으므로, 차단기 교체 작업에서는 단순 교체보다 접속 품질 확보가 중요합니다.
3-5. 배선 정리 및 계량기함 내부 마감

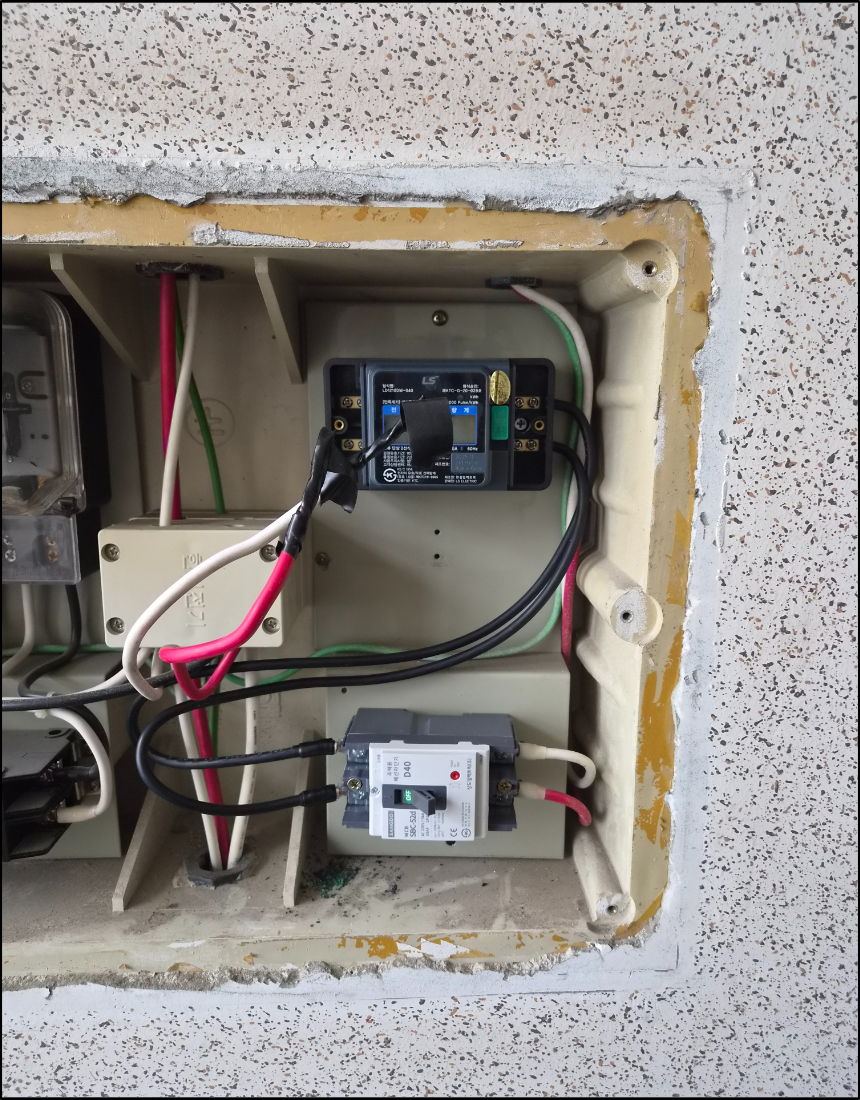

전자식 계량기 2차측 전원선과 신규 배선용 차단기 전선 접속을 완료한 상태입니다.

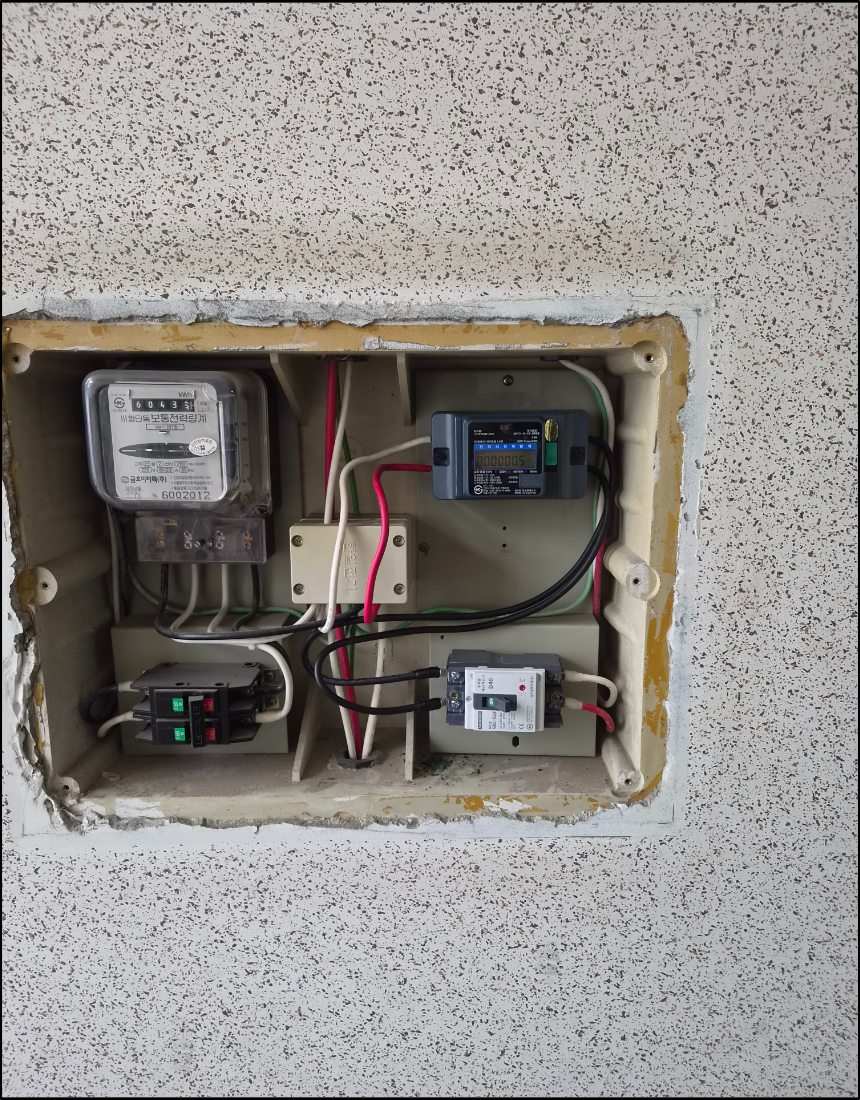

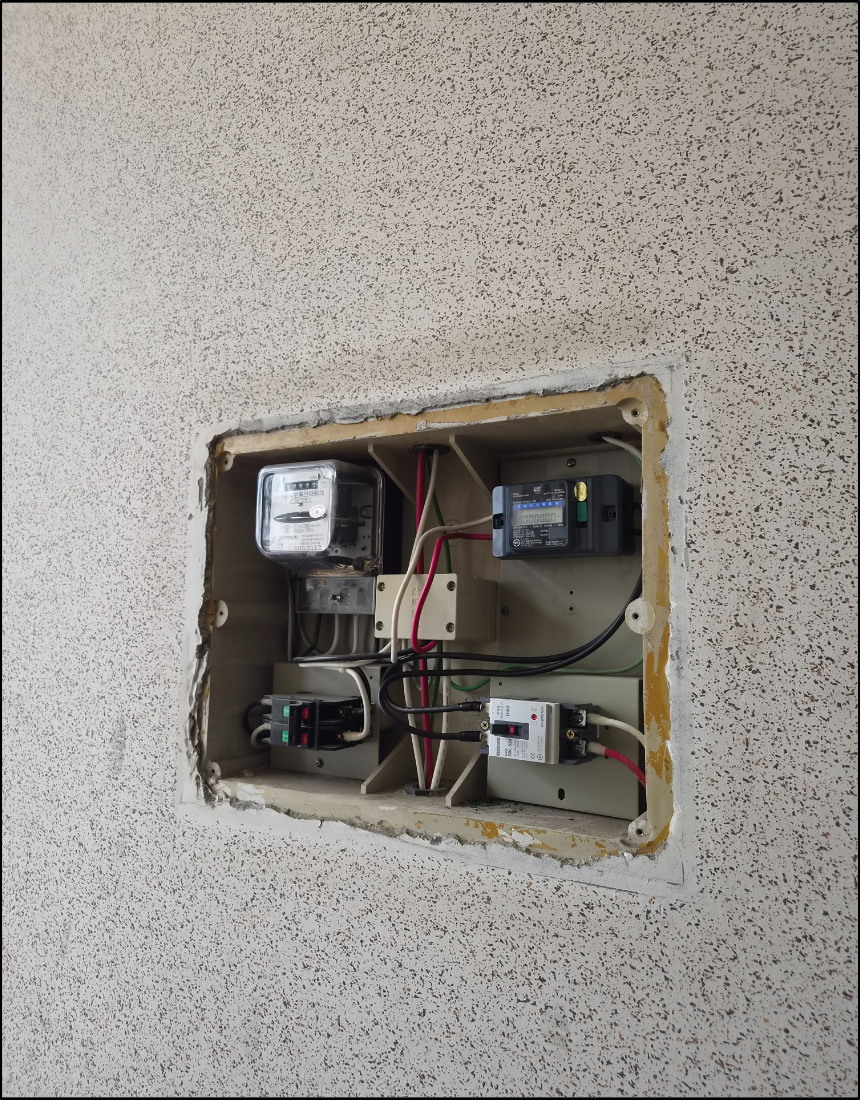

전자식 계량기와 신규 배선용 차단기 설치 후 계량기함 내부 배선 정리까지 완료한 전경입니다.
전자식 계량기와 배선용 차단기 설치를 완료한 뒤, 계량기함 내부 배선이 불필요하게 꺾이거나 눌리지 않도록 정리하였습니다. 손상되었던 전선 구간은 필요한 범위에서 정리하고, 차단기 투입 전 단자 체결 상태와 전선 피복 상태를 확인하였습니다. 이후 계량기함 커버가 정상적으로 닫히는지 확인하여 마감 상태를 점검하였습니다.
4. 안전성 검증 결과
4-1. 차단기 전원 투입 및 전원 공급 확인

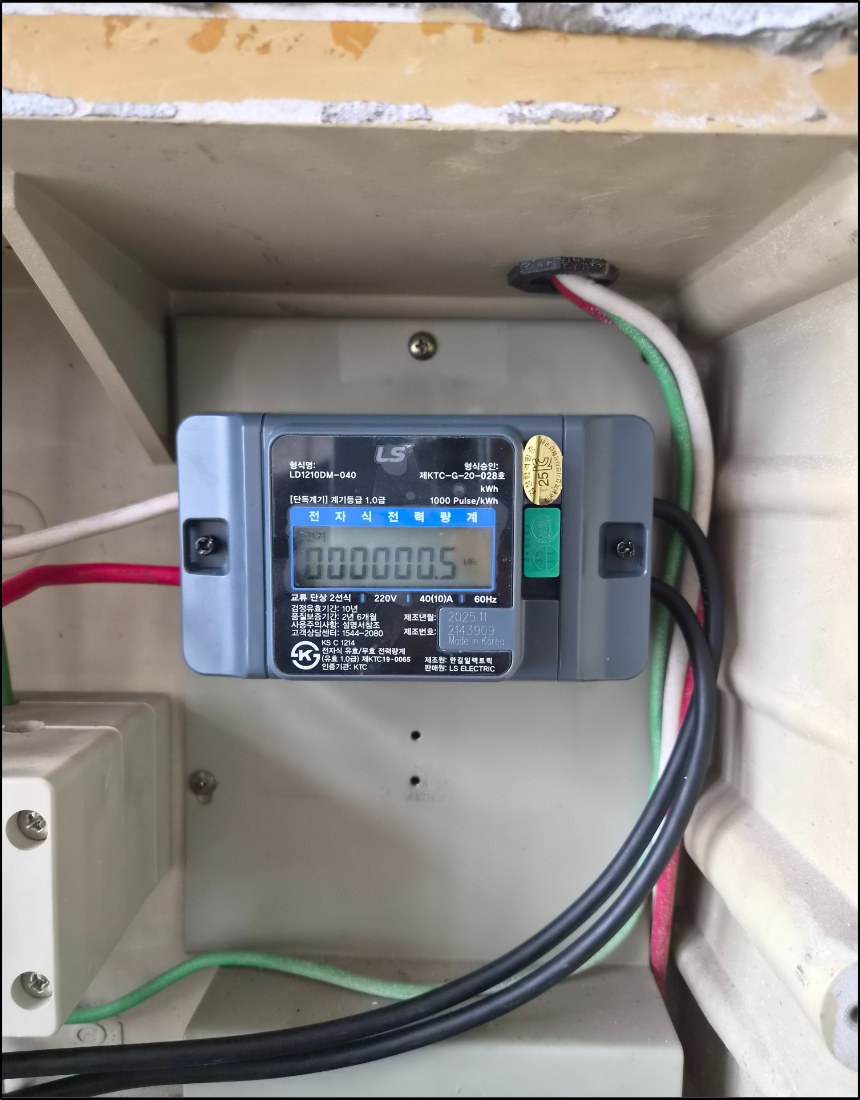

신규 전자식 전력량계의 표시부와 계량기 주변 전선 접속 상태를 확인한 사진입니다.
교체 작업 완료 후 신규 배선용 차단기 전원을 투입하고 전원 공급 상태를 확인하였습니다. 전자식 계량기 표시 상태와 세대 전원 공급 상태를 함께 확인하여, 계량기 및 차단기 교체 후 전기 공급이 정상적으로 이루어지는지 검수하였습니다.
4-2. 접속부 재확인

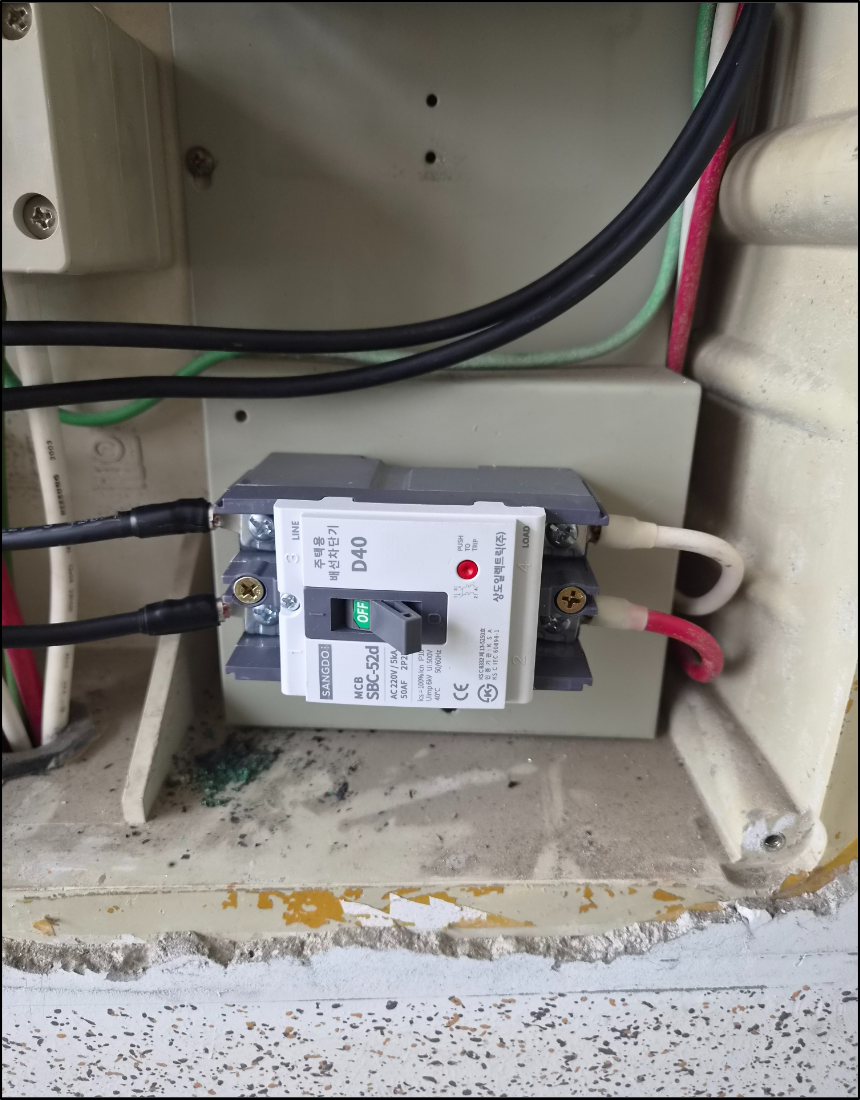

신규 배선용 차단기 단자 체결 상태와 전선 접속 상태를 근접 확인한 사진입니다.
기존 현장의 주요 위험 요인은 차단기 접속부 전소였습니다. 따라서 신규 차단기 설치 후 단자 체결 상태, 전선 터미널 압착 상태, 피복 손상 여부를 중점적으로 확인하였습니다. 전선 접속부는 전기 화재 예방과 직결되는 부분이므로, 작업 완료 후에도 단자 조임 상태를 반복 확인하였습니다.
4-3. 최종 검수 결과
계량기 및 차단기 교체 후 계량기함 내부 배선을 정리하고 최종 검수를 진행한 상태입니다.

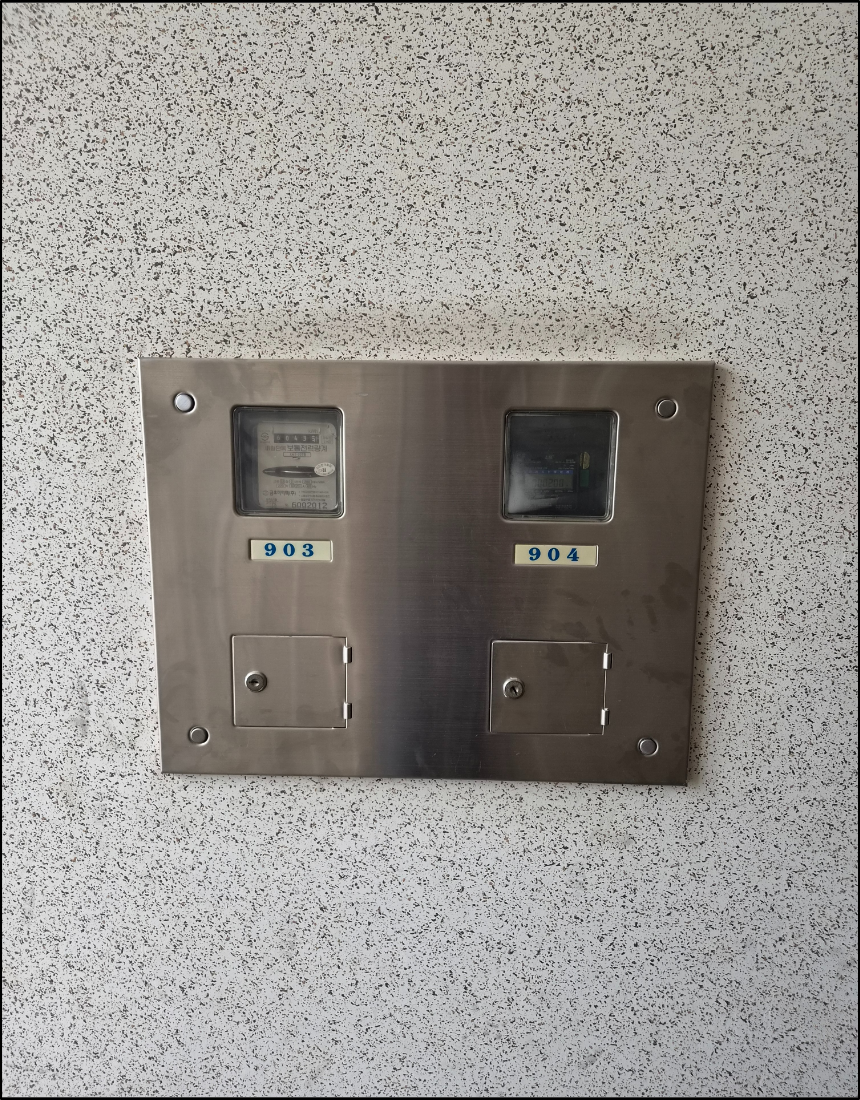

전자식 계량기 및 차단기 교체 작업 완료 후 복도 계량기함 커버를 닫아 마감한 상태입니다.
최종 검수 결과, 전자식 계량기와 신규 배선용 차단기는 정상적으로 설치되었으며 세대 전원 공급도 정상 상태로 확인되었습니다. 기존처럼 소손된 차단기와 탄화된 전선 접속부를 그대로 사용할 경우 전기 화재 위험이 커질 수 있으므로, 본 현장은 조기 교체를 통해 위험 요소를 제거한 사례로 볼 수 있습니다.
5. 노후 계량기함 및 차단기 점검이 필요한 경우
다음과 같은 증상이 있다면 계량기함 또는 분전반 점검이 필요할 수 있습니다.
- 계량기함 또는 분전반 주변에서 탄 냄새가 나는 경우
- 차단기 단자부가 검게 그을린 경우
- 차단기가 수시로 떨어지는 경우
- 차단기 주변이 비정상적으로 뜨거운 경우
- 전선 피복이 녹거나 갈라진 흔적이 있는 경우
- 15년 이상 장기간 사용한 노후 차단기가 설치되어 있는 경우
위 증상은 단순 노후 현상으로 넘길 문제가 아닙니다. 특히 계량기함 내부는 전력 인입 및 세대 공급과 관련된 구간이므로, 반드시 국가 정식 등록 전기공사업체의 전문 기술자가 점검해야 합니다.
6. 무면허 불법 시공 주의 안내
전기공사는 전기공사업법에 따라 적정한 자격과 등록 요건을 갖춘 업체가 수행해야 하는 전문 공사입니다. 개인 자격증만 보유한 사람, 일반 인테리어 업체, 무등록 설비 업체가 계량기함이나 차단기 교체 작업을 임의로 진행하는 경우 전기 화재, 감전, 누전, 보험 처리 제한, 책임 소재 불명확 등의 문제가 발생할 수 있습니다.
특히 계량기 및 차단기 교체는 전원 공급 계통과 직접 연결되는 작업이므로, 단순 부품 교체가 아니라 전선 굵기, 차단기 용량, 단자 체결, 접지 상태, 절연 상태 등을 함께 검토해야 합니다. 전기공사업 면허 등록이 확인되지 않는 업체의 저가 시공은 장기적으로 더 큰 안전 비용을 초래할 수 있습니다.
7. 정식 전기공사 면허 등록 업체 조회 방법
전기공사를 의뢰하기 전에는 반드시 시공 업체의 전기공사업 면허 등록 여부를 확인해야 합니다. 확인 방법은 다음과 같습니다.
- 한국전기공사협회 전기공사업체 조회 시스템에 접속합니다.
- 업체명 또는 상호명을 입력합니다.
- 전기공사업 등록번호, 상호, 대표자, 소재지 등 기본 정보를 확인합니다.
- 상담 시 안내받은 업체명과 실제 등록된 업체명이 일치하는지 확인합니다.
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서, 계량기 교체, 차단기 교체, 분전반 정비, 누전 수리, 전기 증설 등 전기 설비 공사를 책임 시공합니다.
8. 무면허 불법 시공 업체 신고 방법
전기공사업 면허 등록 없이 전기공사를 수행하거나, 타 업체의 면허를 빌려 시공하는 행위가 의심되는 경우에는 관련 자료를 확보한 뒤 신고할 수 있습니다.
- 시공 업체명, 연락처, 견적서, 계약서, 명함 등 관련 자료 확보
- 공사 현장 사진 및 작업자 안내 내용 기록
- 관할 지자체 전기공사업 담당 부서(에너지 정책과) 또는 관련 기관에 신고 문의
- 전기공사업 면허 등록 여부 조회 결과와 실제 시공 업체 정보 비교
무면허 불법 시공은 단순한 행정 문제가 아니라 사용자의 생명과 재산에 직접적인 위험을 줄 수 있는 사안입니다. 안전한 전기 설비 관리를 위해서는 반드시 정식 등록 업체를 통해 시공해야 합니다.
9. 바른전기 시공 정리
이번 인천 검단구 마전동 금호어울림 아파트 현장은 관리사무소 점검을 통해 계량기함 내부 차단기 소손이 발견된 사례입니다. 현장 확인 결과 계량기 2차측 전원선과 차단기 1차측 접속부가 심각하게 전소되어 있었으며, 기존 아날로그 계량기와 손상 차단기를 철거한 뒤 전자식 계량기 및 신규 배선용 차단기로 교체하였습니다.
전기 안전은 문제가 발생한 뒤 대응하는 것보다, 정기 점검을 통해 위험 요소를 사전에 발견하고 조치하는 것이 중요합니다. 바른전기는 전기공사업법에 따른 국가 공인 정식 면허 등록 전기공사업체로서 계량기함, 분전반, 차단기, 누전, 전기 증설 등 주요 전기 설비를 규격에 맞게 점검하고 시공합니다.
