인천 전기공사 업체 계산동 가정집 노후 차단기 교체 현장 사례
작성일2026-07-03
본문
본 시공 사례는 인천 계양구 계산동 소재 가정집에서 발생한 세대 전체 정전 문제에 대해 바른전기 책임 기술진이 현장 출동 후 세대 분전반을 진단하고, 노후 메인 누전용 차단기 및 분기 누전 차단기를 교체한 전기공사 현장 기록입니다.
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 전기공사업법에 따른 합법적 시공 범위 안에서 차단기 교체, 누전 수리, 분전반 점검 및 전기 안전 조치를 수행합니다.
핵심 요약: 차단기가 내려가지 않았음에도 집 전체 전기가 들어오지 않는 경우, 차단기 레버 위치만으로 정상 여부를 판단해서는 안 됩니다. 본 현장에서는 메인 차단기 2차측 전압이 정상 출력되지 않아 노후 메인 누전용 차단기 내부 고장으로 진단하였으며, 현행 전기 설비 규격에 맞춰 전체 차단기 교체 후 정상 전압 출력을 확인하였습니다.
1. 현장 개요
| 공사명 | 계산동 가정집 노후 차단기 교체 및 세대 분전반 점검 |
|---|---|
| 현장 위치 | 인천광역시 계양구 계산동 소재 가정집 |
| 요청 내용 | 차단기는 모두 올라가 있으나 집 전체 전기가 들어오지 않는 문제 진단 및 조치 |
| 주요 원인 | 노후 메인 누전용 차단기 내부 고장으로 인한 2차측 전압 출력 불량 |
| 시공 결과 | 메인 누전용 차단기 및 분기 누전 차단기 전체 교체, 정상 전압 출력 확인 |
고객님께서는 세대 분전반의 차단기가 떨어지지 않았음에도 불구하고 집 전체에 전기가 공급되지 않는 문제로 전기 점검을 요청하셨습니다. 이러한 증상은 단순 정전으로 보일 수 있으나, 실제로는 메인 차단기 내부 접점 불량, 차단기 노후화, 인입 전원 이상, 접속부 손상 등 다양한 원인으로 발생할 수 있습니다.
특히 노후 차단기는 외관상 레버가 올라가 있어도 내부 접점이 정상적으로 붙지 않아 2차측으로 전압이 출력되지 않을 수 있습니다. 따라서 전기공사 현장에서는 차단기 투입 상태뿐 아니라 실제 전압 출력 여부를 반드시 측정해야 합니다.
2. 현장 도착 및 원인 진단 데이터
바른전기 책임 기술진은 현장 도착 후 입구 세대 분전반 위치를 확인하고, 메인 차단기 및 분기 차단기의 상태를 순차적으로 점검하였습니다. 고객님 말씀과 같이 차단기는 모두 투입된 상태였으나, 세대 내부 전기 공급은 정상적으로 이루어지지 않고 있었습니다.

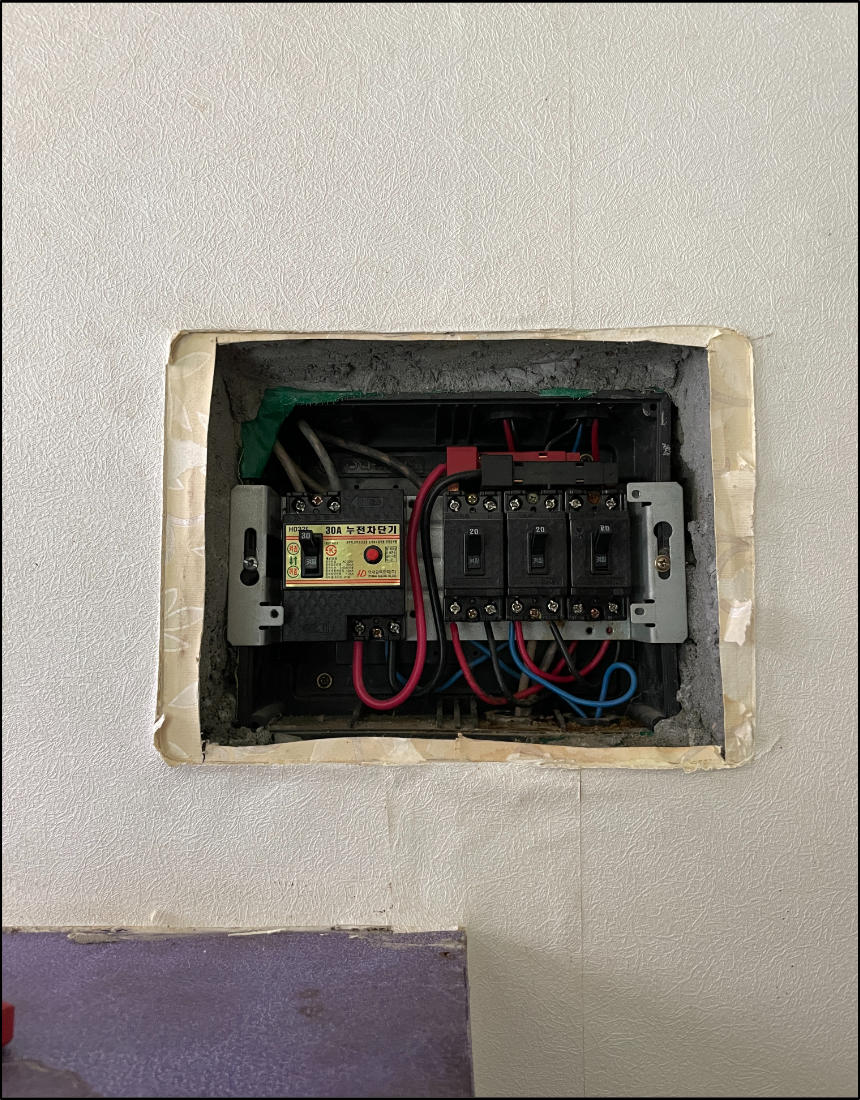

현장 도착 후 확인한 세대 분전반 기존 상태입니다. 차단기는 올라가 있었으나 집 전체 전기가 공급되지 않아 메인 차단기 및 분기 차단기 상태 점검이 필요했습니다.

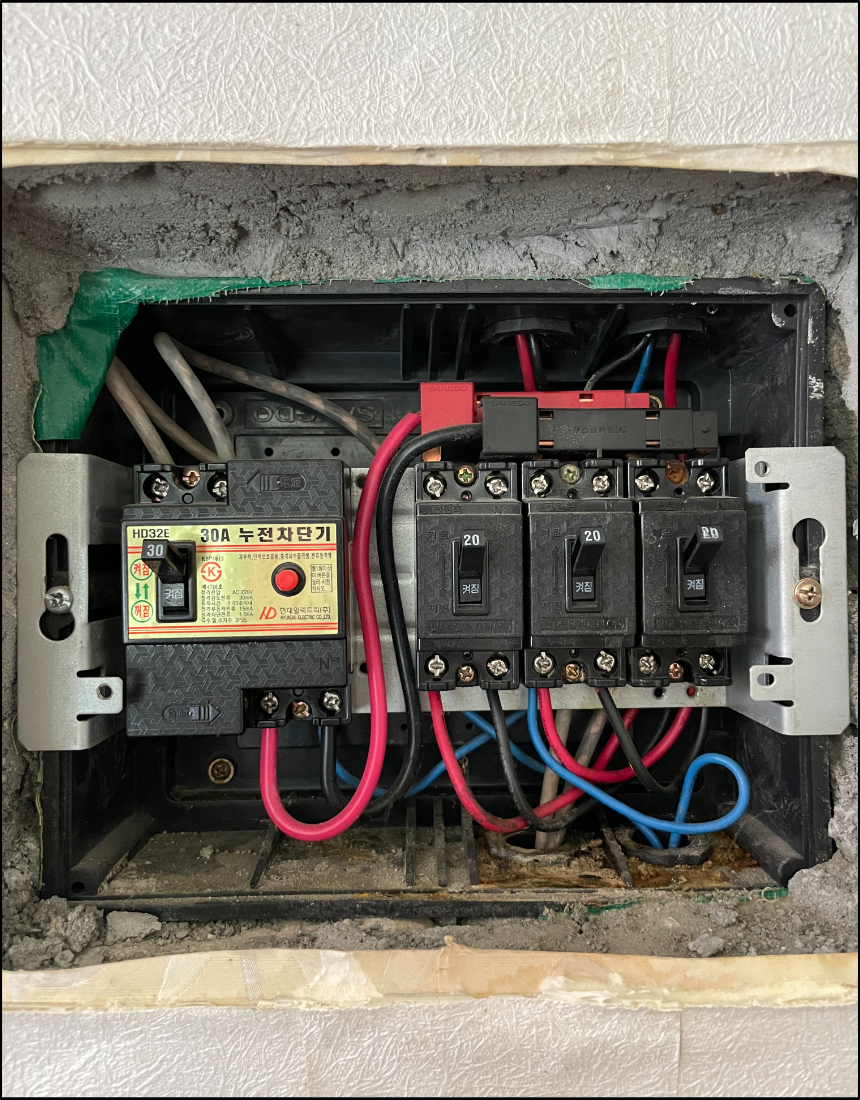

기존 분전반 내부에는 노후 메인 차단기와 구형 분기 차단기가 설치되어 있었습니다. 차단기 외관 상태와 배선 접속 상태를 확인하며 고장 원인을 진단했습니다.
- 세대 분전반 위치 및 차단기 투입 상태 확인
- 메인 누전용 차단기 1차측 및 2차측 전압 상태 점검
- 테스트기를 이용한 메인 차단기 2차측 전압 측정
- 차단기 레버 투입 상태와 실제 출력 전압 불일치 확인
- 메인 차단기 노후 및 내부 고장 진단
- 교체 후 정상 전압 출력 재확인
진단 결론: 기존 메인 누전용 차단기는 외관상 투입 상태였으나, 2차측에서 정상 전압이 출력되지 않았습니다. 이는 노후 차단기 내부 접점 불량 또는 기구부 손상으로 인한 고장 증상으로 판단되며, 단순 재투입으로 해결할 수 없는 상태였습니다.

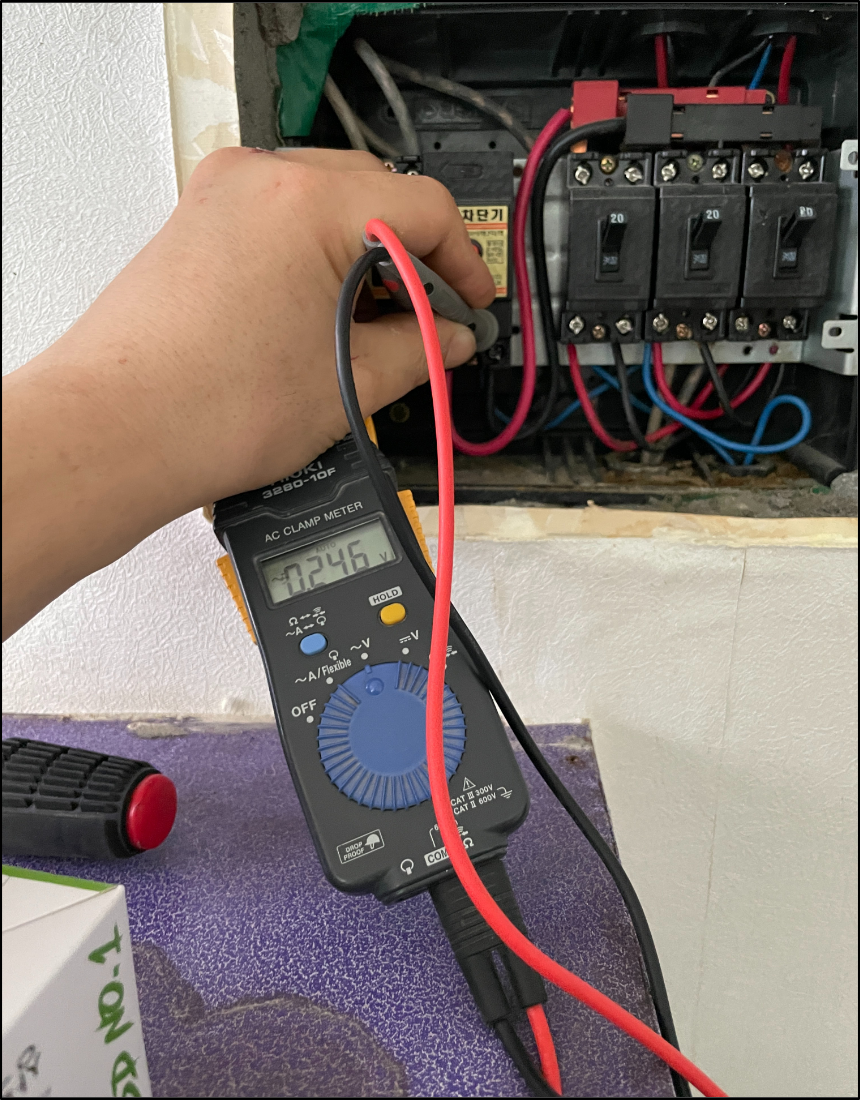

테스트기를 이용해 메인 차단기 2차측 전압을 측정한 장면입니다. 차단기 레버는 투입 상태였으나 정상 전압이 출력되지 않아 메인 배선용 차단기 고장으로 판단했습니다.
차단기 고장은 전기 공급 불량뿐만 아니라 접속부 발열, 탄화, 누전, 전기 화재로 이어질 수 있습니다. 따라서 차단기 이상이 확인된 경우에는 현장 부하 용량과 배선 상태를 함께 확인한 뒤 적정 정격의 차단기로 교체해야 합니다.
3. 규격 준수 시공 내역
3-1. 고객 안내 및 교체 범위 확정
현장 진단 결과를 고객님께 안내드리고, 메인 차단기 고장으로 인해 세대 전체 전기 공급이 차단된 상태임을 설명드렸습니다. 또한 기존 분기 차단기들도 장기간 사용된 노후 제품으로 확인되어, 향후 누전 차단 불량, 반복 고장, 접점 발열 가능성이 있음을 안내드렸습니다.
이에 따라 단순 메인 차단기 1개만 교체하는 방식이 아니라, 현행 전기 설비 규격과 안전성을 고려하여 메인 배선용 차단기 및 분기측 누전 차단기 전체 교체를 진행하였습니다.
3-2. 분기측 누전 차단기 교체
먼저 기존 분기측 노후 차단기를 순차적으로 철거하였습니다. 분기 회로는 전등, 콘센트, 주방 부하 등 세대 내부 사용 전원과 직접 연결되므로 각 회로의 전선 상태와 접속 방향을 확인하면서 신규 누전 차단기를 설치하였습니다.

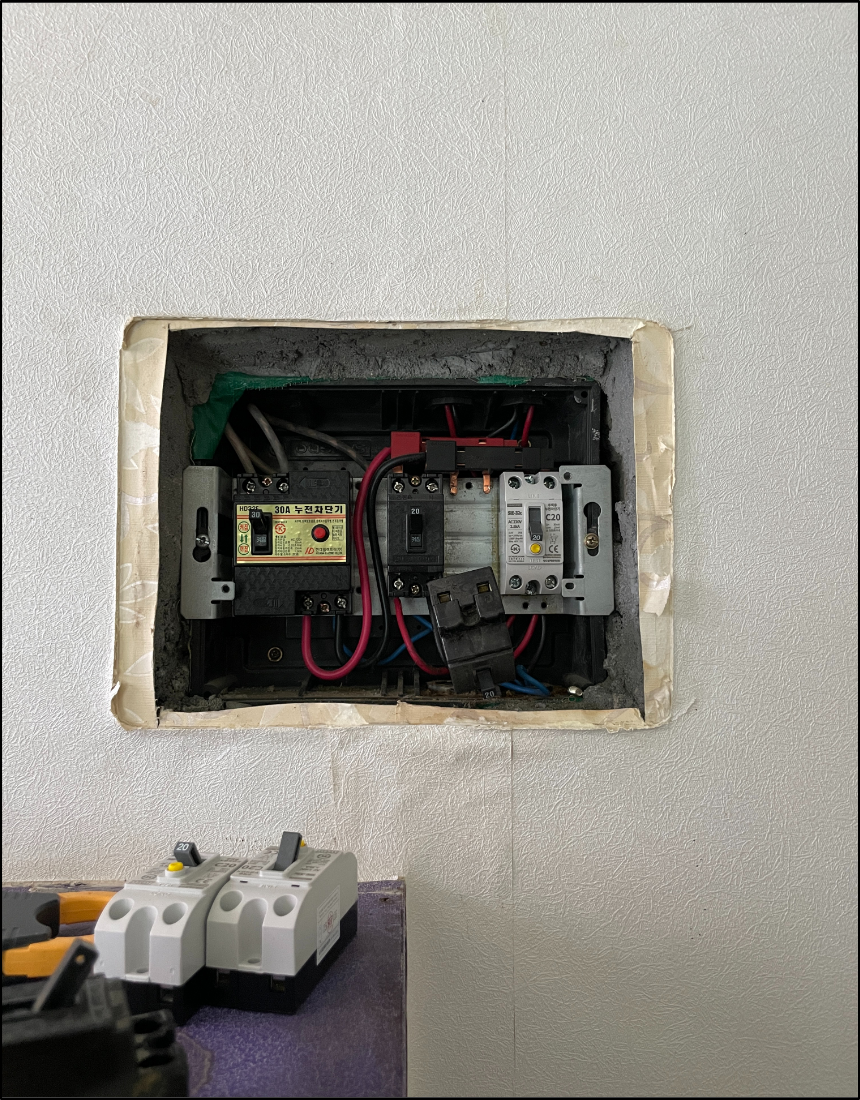

노후 차단기 일부를 철거하고 신규 차단기 설치를 준비하는 과정입니다. 기존 배선 상태를 확인하면서 현행 전기 설비 규격에 맞는 차단기 교체 작업을 진행했습니다.

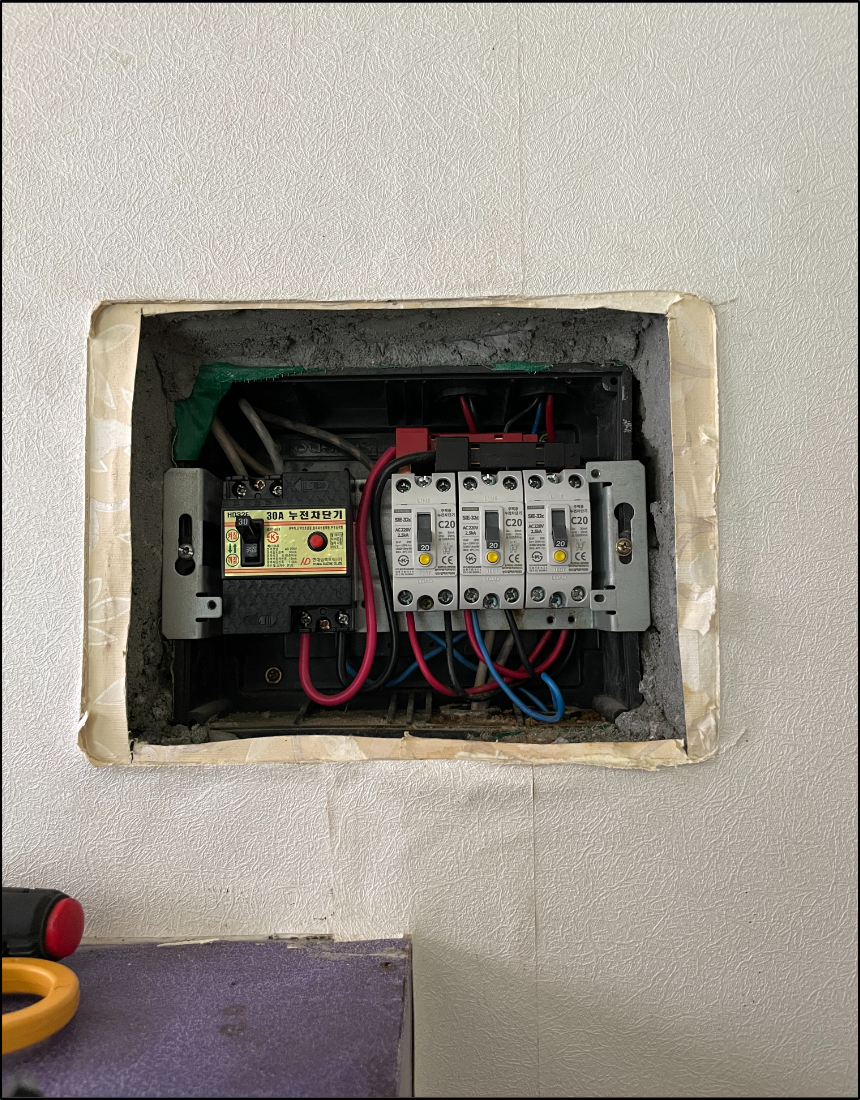

분기측 누전 차단기 교체가 완료된 상태입니다. 분전반 내부 배선 접속 상태와 차단기 배열을 정리한 뒤 최종 검수를 진행했습니다.
누전 차단기는 누전 발생 시 전원을 차단하여 감전 및 전기 화재 위험을 줄이는 보호 장치입니다. 따라서 단순히 전기가 통하도록 연결하는 것이 아니라, 차단기 정격, 회로별 부하, 배선 접속 상태를 함께 확인해야 합니다.
3-3. 메인 배선용 차단기 교체
분기측 누전 차단기 교체 후, 고장 원인으로 확인된 기존 메인 누전용 차단기를 철거하고 신규 메인 배선용 차단기를 설치하였습니다. 메인 차단기는 세대 전체 전원 공급을 담당하는 핵심 보호 장치이므로 단자 체결 상태, 전선 삽입 깊이, 접속부 밀착 상태를 면밀하게 확인하였습니다.

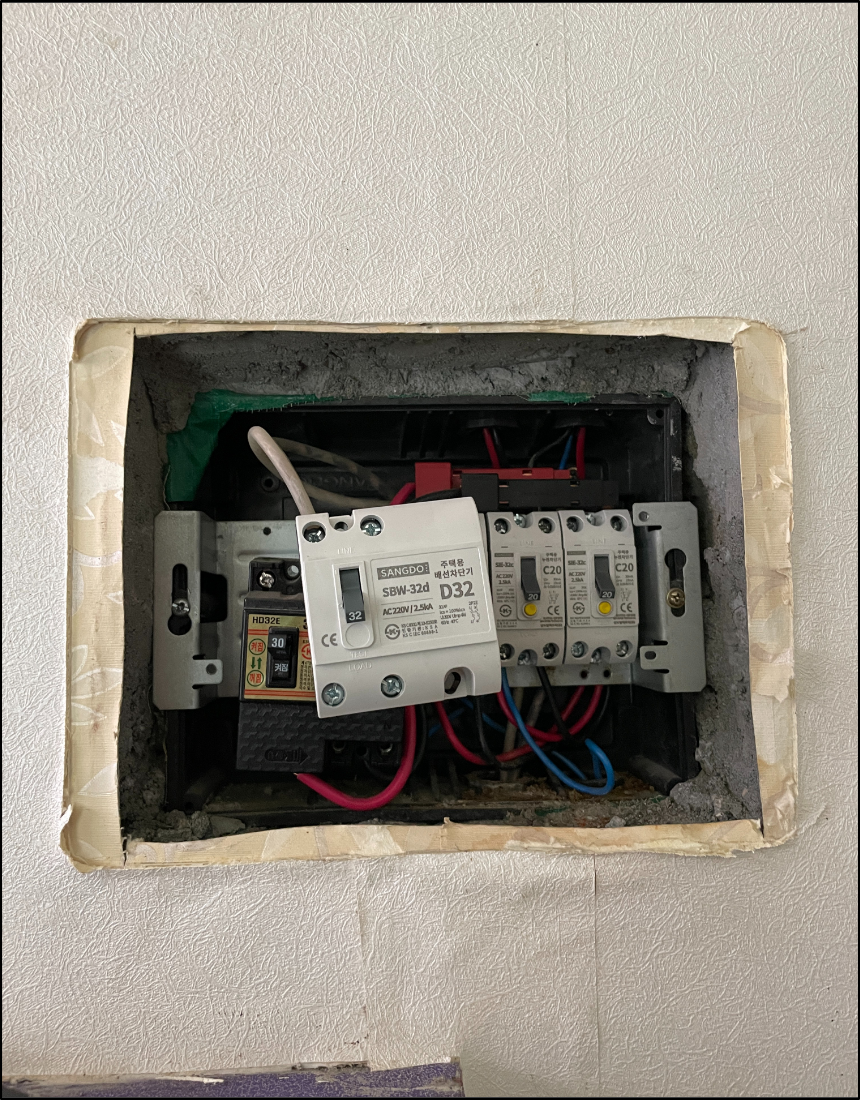

기존 고장 차단기를 대체하기 위해 준비한 신규 메인 배선용 차단기입니다. 세대 전체 전원 공급을 담당하는 장치이므로 정격과 접속 상태를 확인한 후 설치했습니다.
접속부 체결이 불량하면 정상 사용 중에도 저항이 증가하여 발열이 발생할 수 있고, 장기간 방치 시 전선 피복 손상, 차단기 탄화, 전기 화재로 이어질 수 있습니다. 바른전기는 이러한 위험을 방지하기 위해 각 단자의 조임 상태를 재차 확인한 뒤 작업을 마무리합니다.
3-4. KEC 기준을 고려한 분전반 정리
차단기 교체 후에는 분전반 내부 배선이 과도하게 꺾이거나 눌리지 않도록 정리하고, 회로별 접속 상태를 점검하였습니다. 한국전기설비규정, 즉 KEC 기준을 고려하여 차단기 정격과 배선 상태가 현장 조건에 적합한지 확인하였습니다.

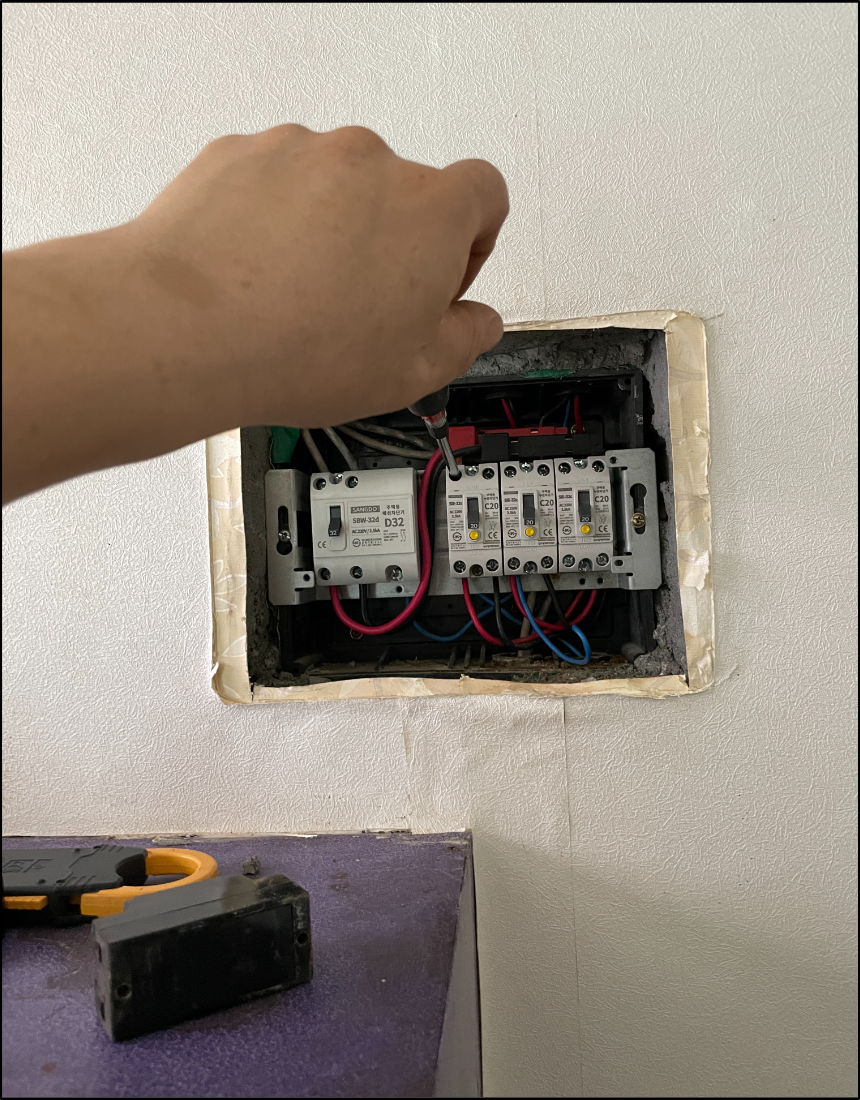

신규 차단기 설치 후 단자 체결 상태를 확인하는 장면입니다. 차단기 접속부 체결 불량은 발열과 전기 화재의 원인이 될 수 있어 조임 상태를 재차 점검했습니다.
- 기존 노후 분기 차단기 철거
- 분기측 신규 누전 차단기 설치
- 고장 메인 누전용 차단기 철거
- 신규 메인 배선용 차단기 설치
- 회로별 전선 접속 및 단자 체결 상태 확인
- 교체 후 전압 출력 및 실내 전원 공급 상태 확인
4. 안전성 검증 결과
전체 차단기 교체 완료 후 테스트기를 사용하여 메인 차단기 2차측 전압을 다시 측정하였습니다. 최종 검수 결과 정상 전압 출력이 확인되었고, 기존에 전기가 공급되지 않던 세대 내부 전원도 정상적으로 복구되었습니다.

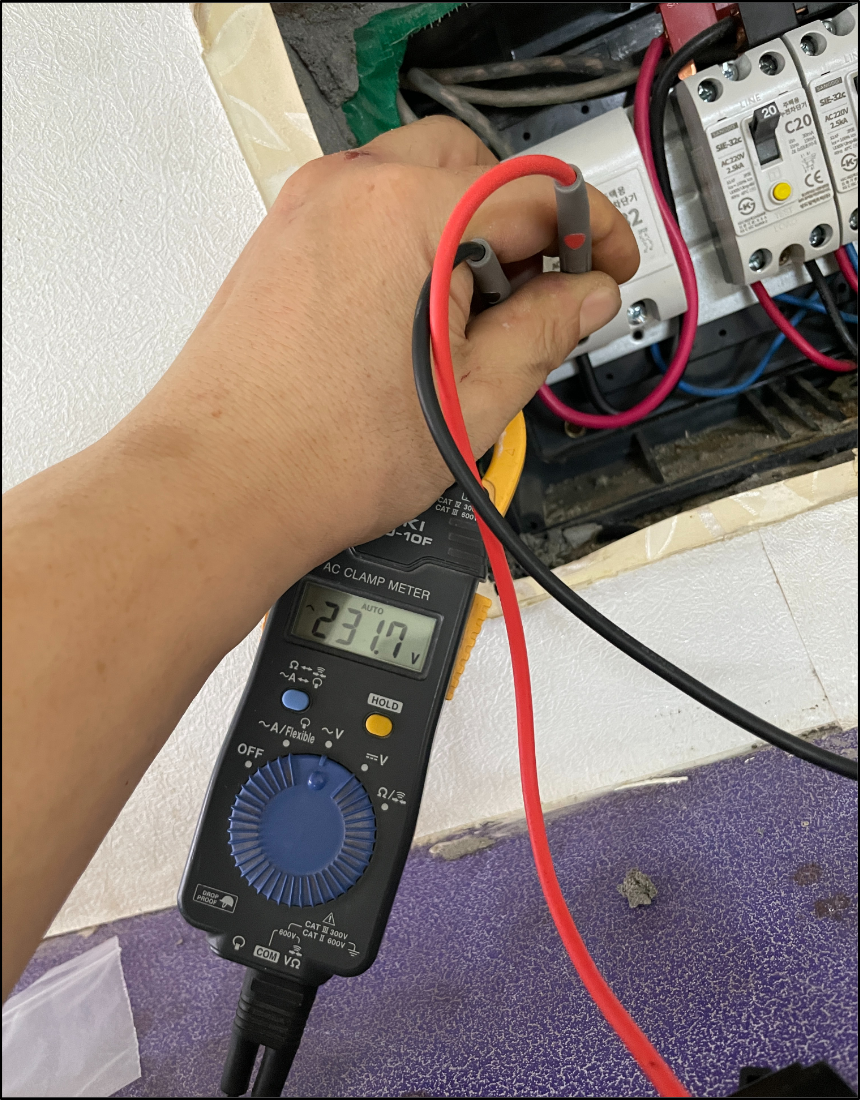

차단기 교체 완료 후 테스트기로 전압을 측정한 결과 정상 전압 출력이 확인되었습니다. 기존 정전 증상의 원인이던 메인 차단기 고장 문제가 해소되었습니다.
최종 결과: 노후 메인 누전용 차단기 고장으로 인해 발생한 세대 전체 정전 문제를 확인하고, 메인 차단기 및 분기 누전 차단기 전체 교체를 완료하였습니다. 교체 후 약 220V대 정상 전압 출력이 확인되어 계산동 가정집 노후 차단기 교체 작업을 마무리하였습니다.
본 현장은 누전이 주원인이 아니라 메인 차단기 내부 고장으로 인한 전압 출력 불량이 핵심 원인이었습니다. 다만 노후 전기 설비에서는 차단기 고장과 함께 절연 저항 저하, 접속부 발열, 누전 문제가 동반될 수 있으므로 정기적인 점검이 필요합니다.

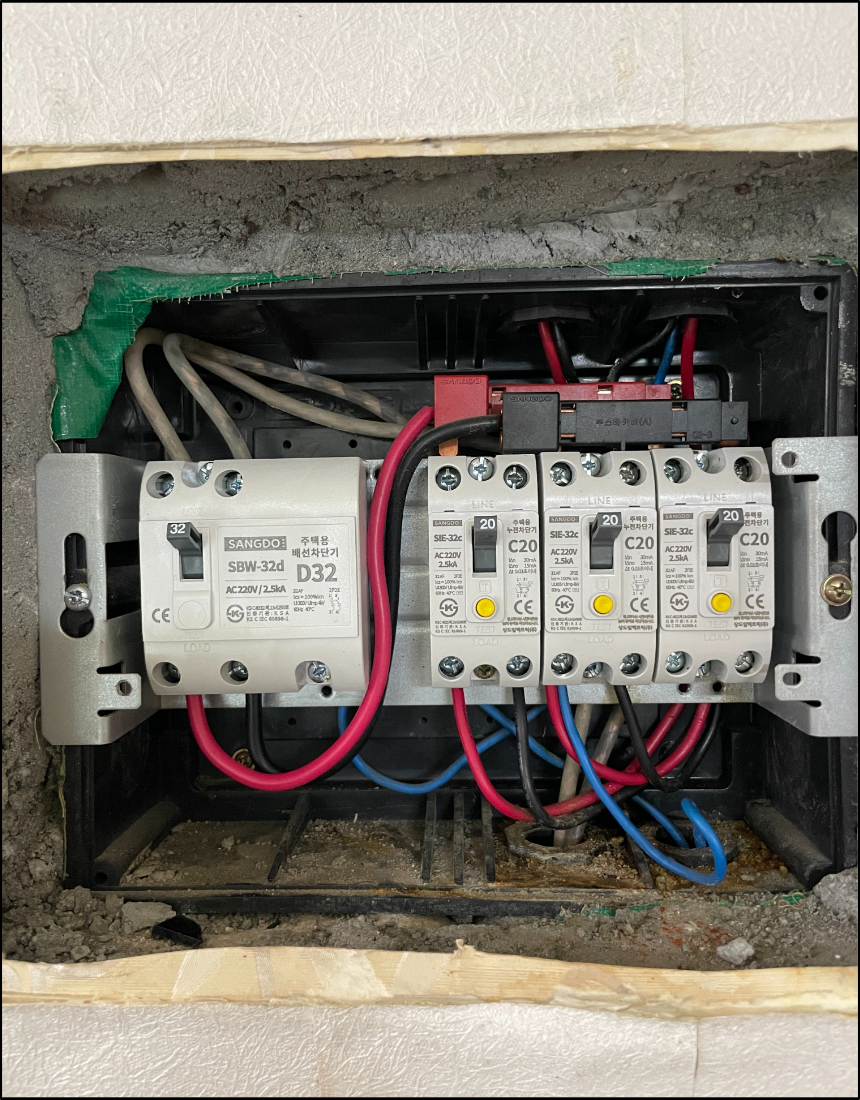

노후 메인 차단기와 분기 누전 차단기 교체가 완료된 분전반입니다. 각 회로의 전선 접속 상태와 차단기 투입 상태를 확인하여 세대 전기 공급 정상화를 검수했습니다.
5. 노후 차단기 교체 필요성과 위험성
차단기는 전기 설비의 안전을 담당하는 보호 장치이며, 영구적으로 사용할 수 있는 부품이 아닙니다. 장기간 사용된 차단기는 내부 접점이 마모되고, 반복적인 부하 전류와 열에 의해 성능이 저하될 수 있습니다.

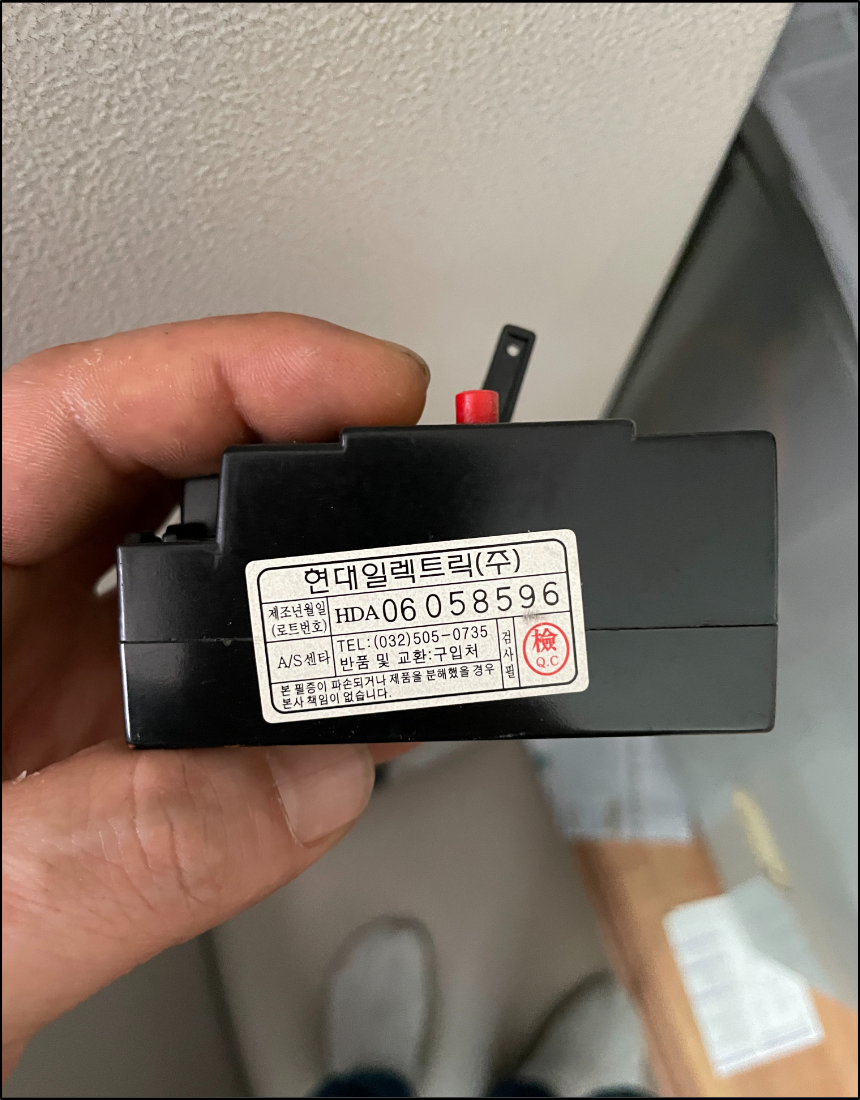

현장에서 철거한 기존 노후 차단기입니다. 오래된 차단기는 내부 접점 불량, 전압 출력 불량, 발열, 차단 성능 저하가 발생할 수 있어 정기 점검과 교체가 필요합니다.
노후 차단기의 주요 위험
노후 차단기는 차단기 레버가 올라가 있어도 전압이 출력되지 않거나, 반대로 과부하·누전이 발생했을 때 정상적으로 차단하지 못할 수 있습니다. 이 경우 감전, 전기 화재, 가전제품 손상, 반복 정전 등으로 이어질 수 있습니다.
- 내부 접점 불량으로 인한 전기 공급 불안정
- 차단기 단자부 발열 및 탄화 위험
- 누전 발생 시 차단 지연 또는 차단 불능 가능성
- 과부하 전류 발생 시 보호 기능 저하
- 분전반 내부 배선 손상 및 전기 화재 위험 증가
일반 가정의 경우 차단기 사용 환경, 부하 용량, 습도, 분전반 내부 오염도에 따라 수명이 달라질 수 있습니다. 특히 20년 이상 장기간 사용된 차단기나, 오래된 빌라·주택·아파트의 구형 분전반은 정기 점검을 통해 교체 필요 여부를 확인하는 것이 안전합니다.
6. 무면허 불법 시공 주의 안내
전기공사는 단순한 부품 교체처럼 보일 수 있으나, 실제로는 차단기 정격, 배선 굵기, 부하 용량, 누전 차단 기능, 접지 상태 등을 종합적으로 판단해야 하는 전문 공사입니다. 개인 자격증 보유 여부와 전기공사업 등록 여부는 별개의 문제이며, 전기공사는 전기공사업법에 따라 국가 공인 정식 면허 등록 전기공사업체를 통해 진행하는 것이 원칙입니다.
무면허 불법 시공의 주요 문제
무등록 업체 또는 면허 대여 업체를 통한 시공은 부실 접속, 차단기 정격 오류, 누전 차단 불량, 감전, 전기 화재, 보험 보상 제한, 하자 책임 불명확 등의 문제를 유발할 수 있습니다. 전기 안전은 가격보다 자격과 책임 시공 여부가 우선입니다.
정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 또는 전기공사업체 조회 시스템에 접속합니다.
- 업체명 또는 사업자 정보를 입력합니다.
- 전기공사업 등록번호, 상호, 대표자, 소재지 등 등록 정보를 확인합니다.
- 견적서, 명함, 홈페이지에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
무면허 불법 시공 업체 신고 방법
전기공사업 등록 없이 전기공사를 수행하거나 정식 등록 업체를 사칭하는 정황이 있는 경우, 공사 현장 소재지 관할 지자체 담당 부서 또는 국민신문고를 통해 민원을 접수할 수 있습니다. 신고 시에는 업체명, 연락처, 현장 주소, 계약 내역, 견적서, 시공 사진, 문자 내역 등 객관 자료를 함께 정리하는 것이 좋습니다.
7. 바른전기 시공 기준
바른전기는 인천 계양구 계산동 일대의 노후 차단기 교체, 누전 수리, 분전반 점검, 전기 정전 진단, 콘센트 및 전등 회로 점검을 수행하는 국가 공인 정식 면허 등록 전기공사업체입니다. 모든 현장은 원인 진단을 우선으로 하며, 불필요한 교체보다 안전성 확보와 재발 방지를 기준으로 작업합니다.
- 국가 정식 등록 전기공사업체 기준 시공
- 전압 측정 및 원인 진단 후 필요한 범위 조치
- 차단기 정격과 현장 부하 조건 확인
- 노후 설비 위험성 및 교체 필요성 사전 안내
- 전기공사업법과 KEC 기준을 고려한 책임 시공
인천 계양구 계산동 가정집 노후 차단기 교체 완료
본 현장은 차단기가 내려가지 않았음에도 집 전체 전기가 들어오지 않는 문제에 대해 메인 누전용 차단기 고장을 진단하고, 메인 차단기 및 분기 누전 차단기 전체 교체 후 정상 전압 출력과 세대 전기 공급 복구를 확인한 사례입니다. 바른전기는 정식 전기공사업 등록 업체로서 노후 차단기 교체와 전기 안전 점검을 전문적으로 수행합니다.
