김포 전기공사 업체 마산동 한강힐스테이트 에어컨 전기 누전 공사 현장 사례
작성일2026-07-05
본문
본 시공 사례는 경기도 김포시 마산동 한강힐스테이트 아파트 세대에서 발생한 에어컨 전용 누전 차단기 트립 문제에 대해 바른전기 책임 기술진이 현장 출동하여 누전 원인 진단, 누전 선로 특정, 전선 교체 및 최종 절연 상태 검증까지 수행한 전기공사 기록입니다.
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 전기공사업법에 따른 합법적 시공 범위 안에서 누전 수리, 전선 교체, 차단기 점검 및 전기 안전 조치를 진행합니다.
핵심 요약: 에어컨 전용 누전 차단기가 내려간 뒤 다시 올라가지 않는 증상은 에어컨 기기 고장만으로 단정할 수 없습니다. 에어컨 실외기, 실내기, 전용 콘센트, 매립 배선 구간의 절연저항 수치를 순차적으로 확인해야 하며, 본 현장에서는 에어컨 기기 문제가 아닌 에어컨 전용 전기 배선 구간의 누전으로 진단되었습니다.
1. 현장 개요
| 공사명 | 김포 마산동 한강힐스테이트 에어컨 전기 누전 공사 |
|---|---|
| 현장 위치 | 경기도 김포시 마산동 한강힐스테이트 아파트 세대 |
| 요청 내용 | 에어컨 전용 누전 차단기 트립, 차단기 투입 불가, 에어컨 사용 불가 |
| 주요 원인 | 에어컨 전용 매립 배선 구간 절연 저하 및 누전 발생 |
| 시공 결과 | 누전 선로 특정, 에어컨 전용 전선 교체, 콘센트 원상복구, 절연저항 정상화 확인 |
고객께서는 에어컨 전용 누전 차단기가 떨어진 뒤 다시 올라가지 않아 에어컨을 사용할 수 없는 상태로 전기 점검을 요청하셨습니다. 에어컨 누전 차단기 트립은 에어컨 기기 자체의 절연 불량, 실외기 문제, 콘센트 접속 불량, 매립 배선 손상 등 여러 원인으로 발생할 수 있습니다.
따라서 단순히 차단기를 교체하거나 에어컨 기기만 점검하는 방식으로는 정확한 원인 해결이 어렵습니다. 본 현장에서는 세대 분전반, 실외기실, 거실 스탠드 에어컨 콘센트, 안방 벽걸이 에어컨 콘센트 구간을 순차적으로 확인하여 누전 선로를 특정하였습니다.
2. 현장 출동 및 원인 진단 데이터
바른전기 책임 기술진은 현장 도착 후 세대 분전반 위치를 확인하고, 에어컨 전용 누전 차단기 및 관련 회로의 절연 상태를 점검하였습니다. 누전 여부는 육안 확인만으로 판단할 수 없기 때문에 절연저항계 등 전문 측정 장비를 사용하여 회로별 절연저항 수치를 확인하였습니다.
- 세대 분전반 에어컨 전용 누전 차단기 트립 상태 확인
- 절연저항 측정을 통한 에어컨 전용 회로 누전 여부 확인
- 실외기실에서 에어컨 기기 분리 후 기기 측 누전 여부 확인
- 거실 스탠드 에어컨 콘센트 탈거 및 결선 분리
- 콘센트 구간별 배선 검사 및 양방향 누전 발생 확인
- 안방 벽걸이 에어컨 콘센트 탈거 후 누전 선로 구간 추가 확인
진단 결론: 에어컨 기기 자체의 누전이 아니라, 에어컨 전용 전기 배선 구간에서 누전이 발생한 것으로 확인되었습니다. 특히 안방 벽걸이 에어컨 콘센트에서 거실 스탠드 에어컨 콘센트 구간, 거실 스탠드 에어컨 콘센트에서 실외기실로 이어지는 선로 구간에서 절연 저하가 확인되었습니다.

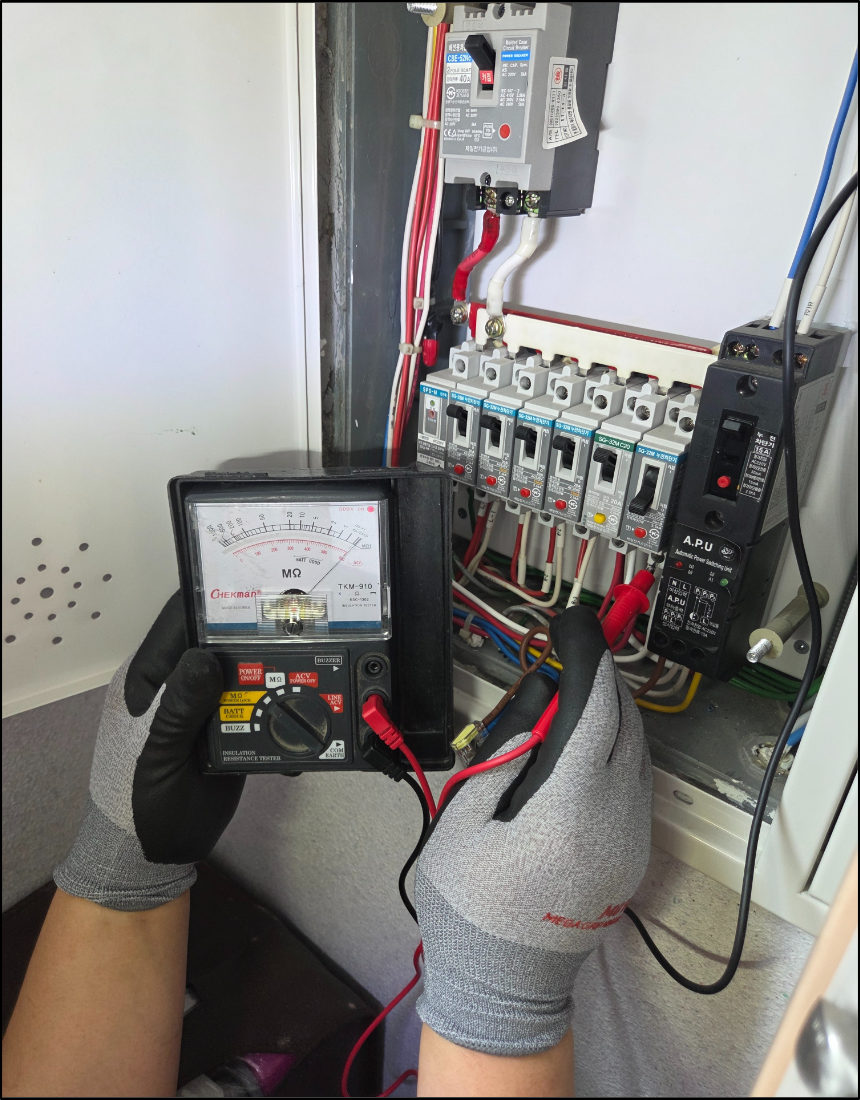

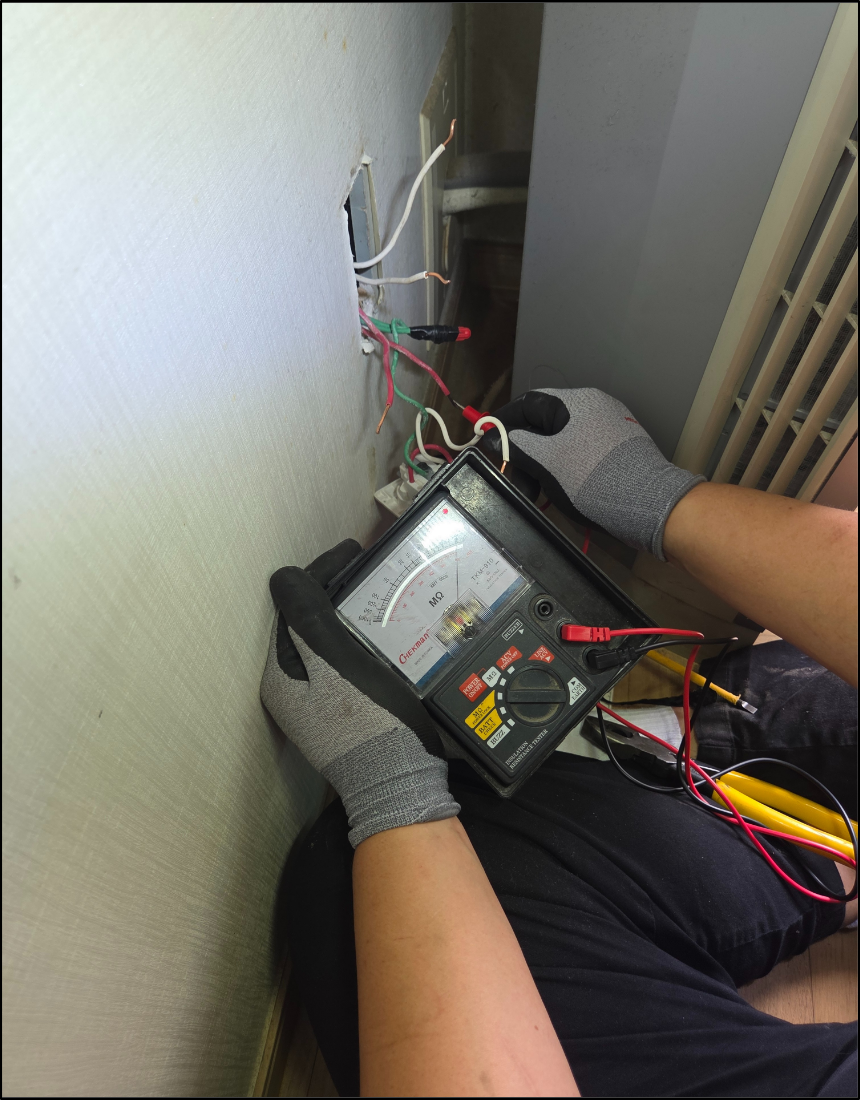

에어컨 차단기 트립 원인이 배선 문제인지 확인하기 위해 절연저항 수치를 측정하는 과정입니다.
에어컨 전용 회로는 소비전력이 큰 부하가 연결되는 회로이므로, 절연 상태가 불량한 상태에서 계속 사용하면 누전 차단기 반복 트립, 감전 위험, 전선 발열, 전기 화재 위험으로 이어질 수 있습니다. 따라서 절연저항 기준치에 부합하지 않는 회로는 정확한 선로 구분 후 전선 교체가 필요합니다.
3. 규격 준수 시공 내역
3-1. 에어컨 기기 문제와 전기 배선 문제 구분

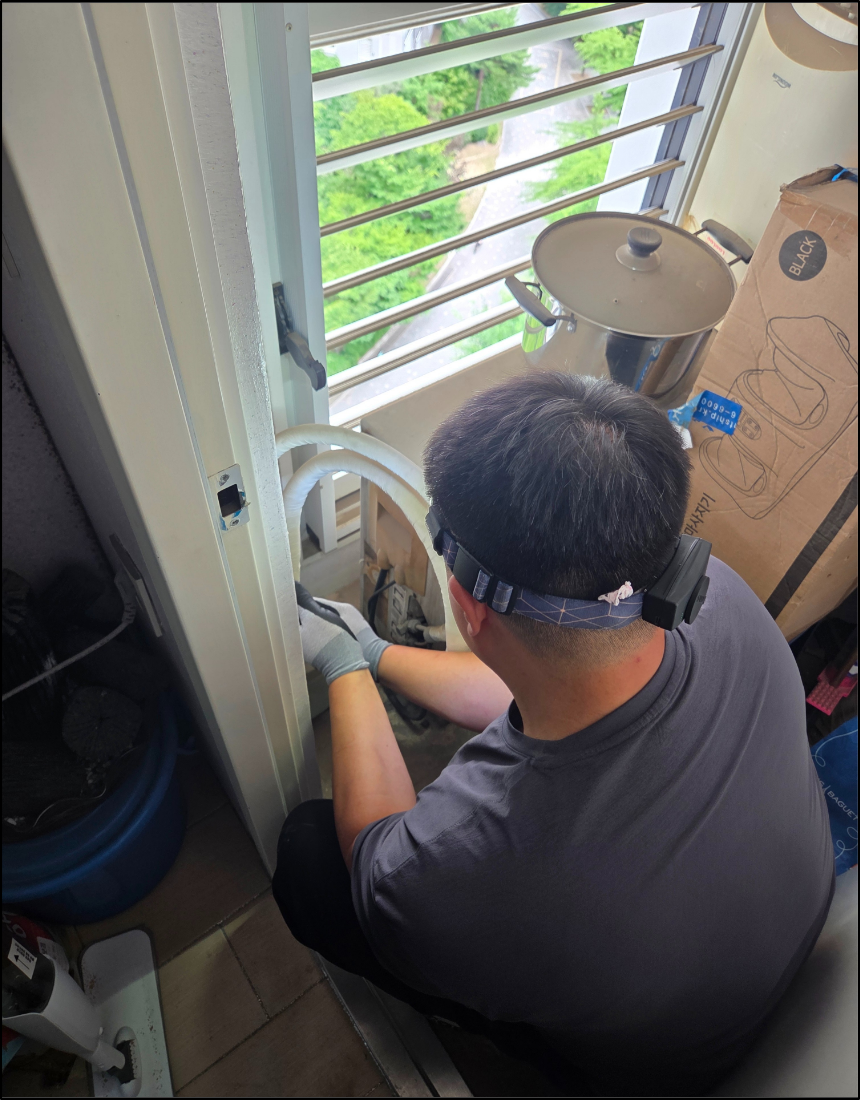

에어컨 기기 자체 문제와 전기 배선 문제를 구분하기 위해 실외기실 배선 상태를 확인하였습니다.
에어컨 누전 차단기 트립이 발생한 경우 가장 먼저 확인해야 할 부분은 누전 원인이 에어컨 기기인지, 전기 배선인지 구분하는 것입니다. 본 현장에서는 실외기실에서 에어컨 기기를 전기 회로와 분리한 뒤 절연 상태를 확인하였고, 에어컨 기기와는 관계없이 배선 구간에서 누전이 발생한 것으로 판단하였습니다.

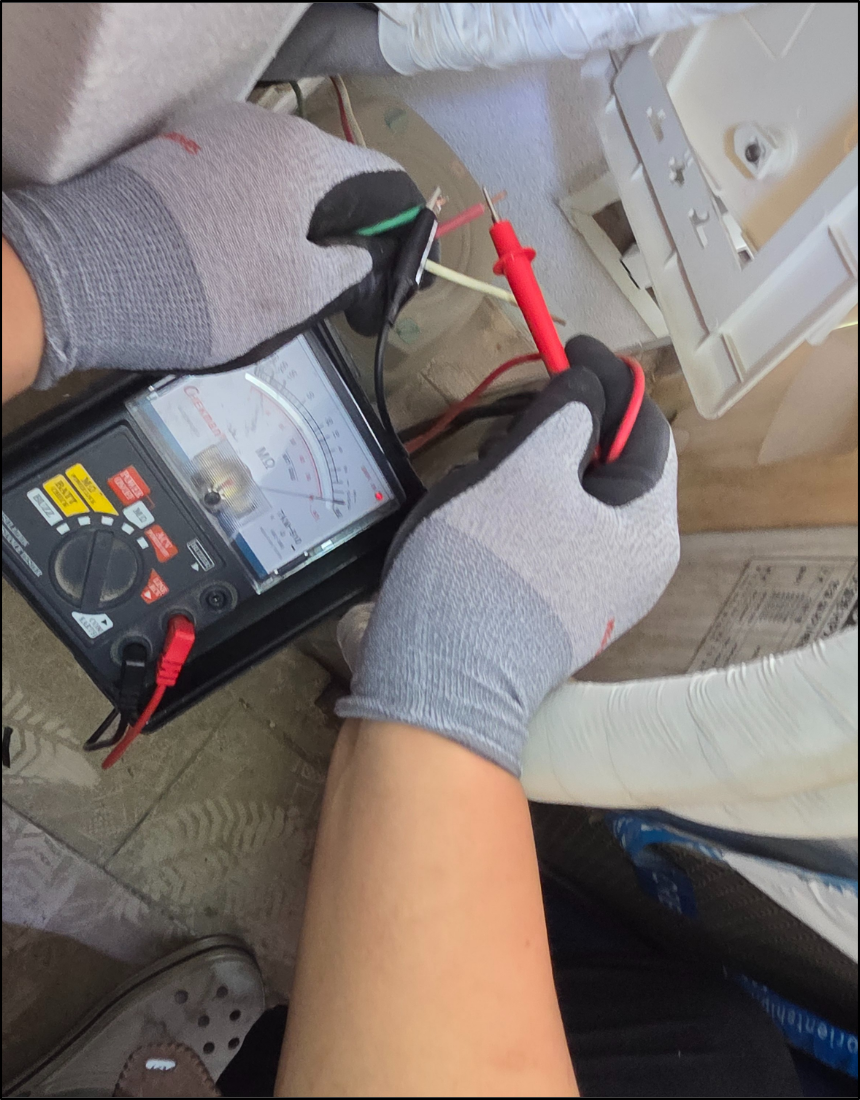

실외기실 선로 구간의 절연 상태를 측정하여 누전 발생 여부를 확인한 장면입니다.
이는 불필요한 에어컨 수리나 기기 교체를 방지하기 위한 중요한 절차입니다. 전기 배선 누전인데 에어컨 고장으로 오진할 경우 비용이 증가하고, 실제 누전 원인은 그대로 남아 반복 트립이 재발할 수 있습니다.
3-2. 누전 선로 구간 특정

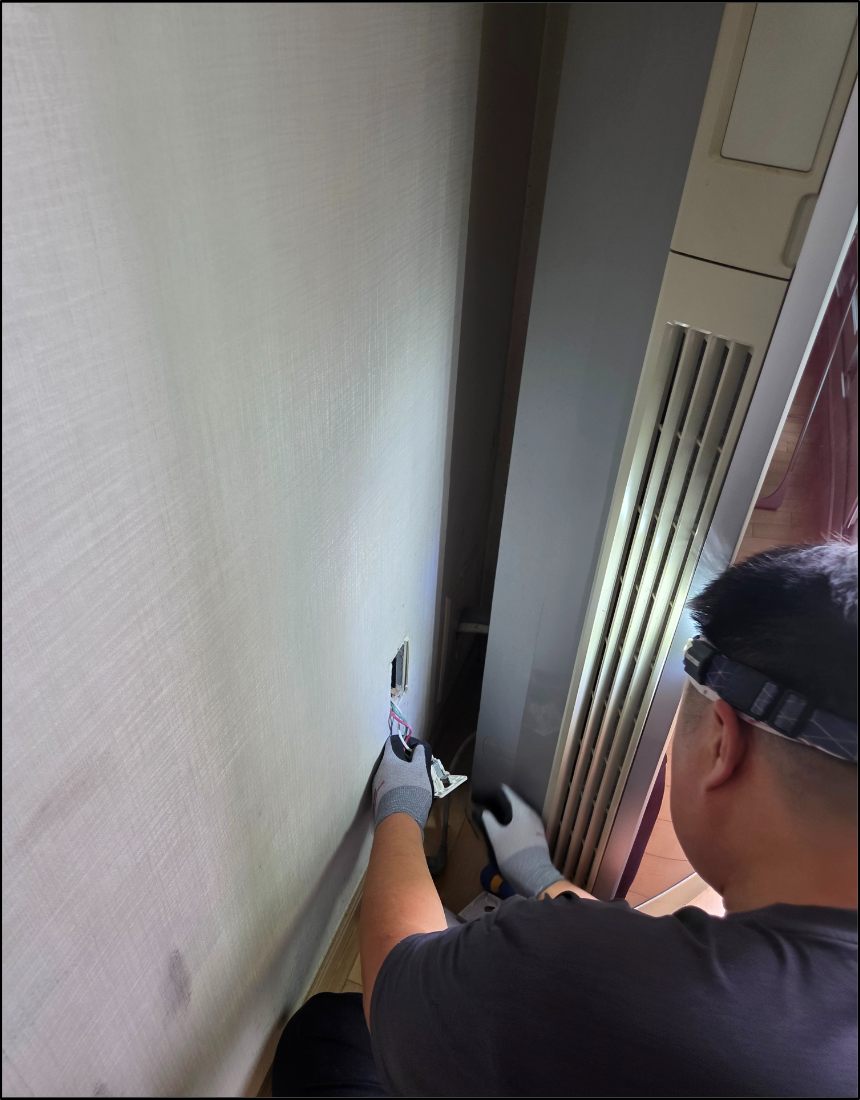

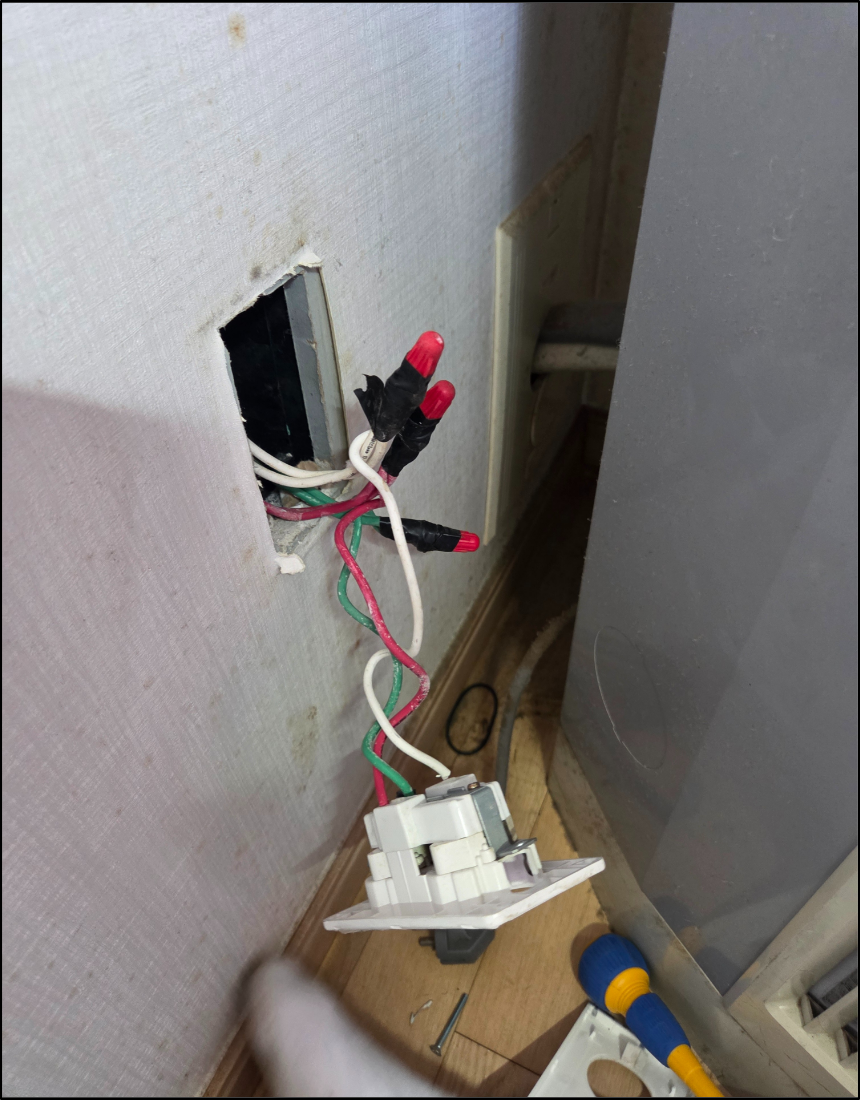

거실 스탠드 에어컨 콘센트를 분리한 뒤 매립 배선의 누전 여부를 점검하였습니다.
거실 스탠드 에어컨 콘센트 구간의 배선 절연 상태를 측정하여 누전 선로를 특정하였습니다.
거실 스탠드 에어컨 콘센트를 탈거한 뒤 결선을 분리하고 배선 검사를 진행하였습니다. 검사 결과 양방향 누전이 확인되었으며, 에어컨 실외기실 방향 선로와 실내 콘센트 방향 선로 모두에 대한 추가 확인이 필요했습니다.

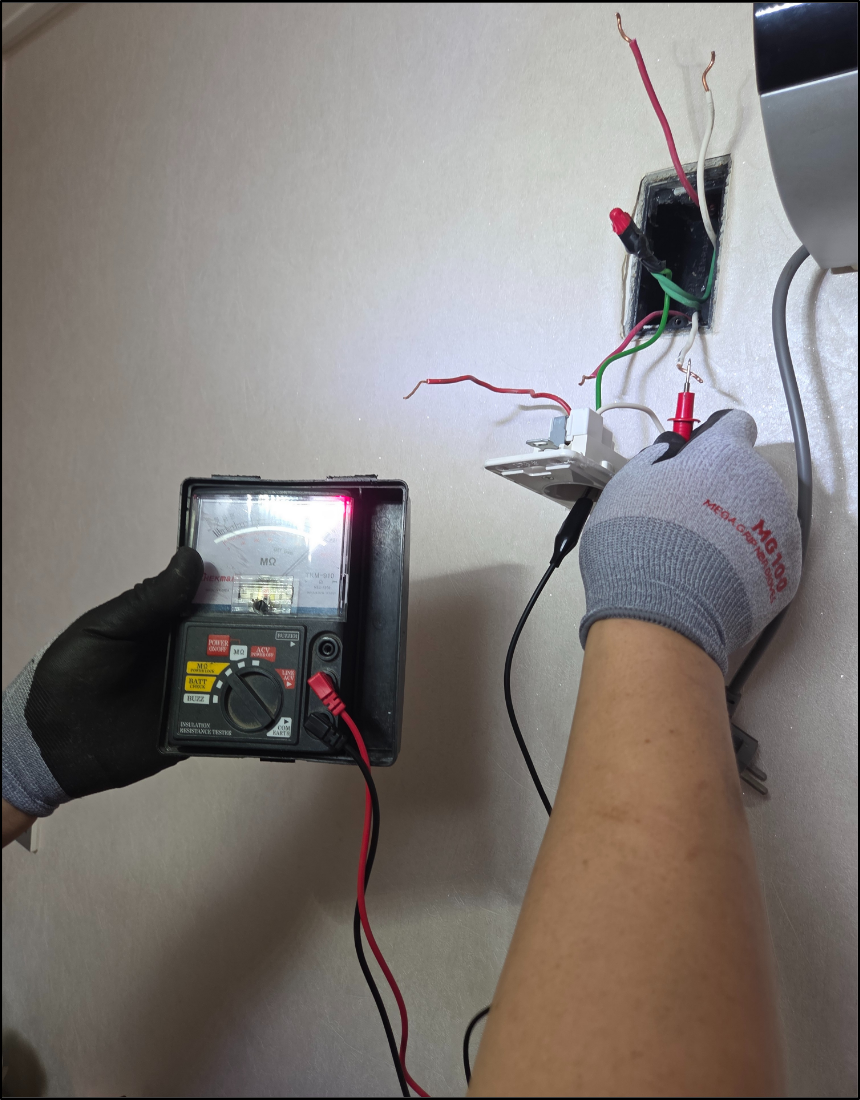

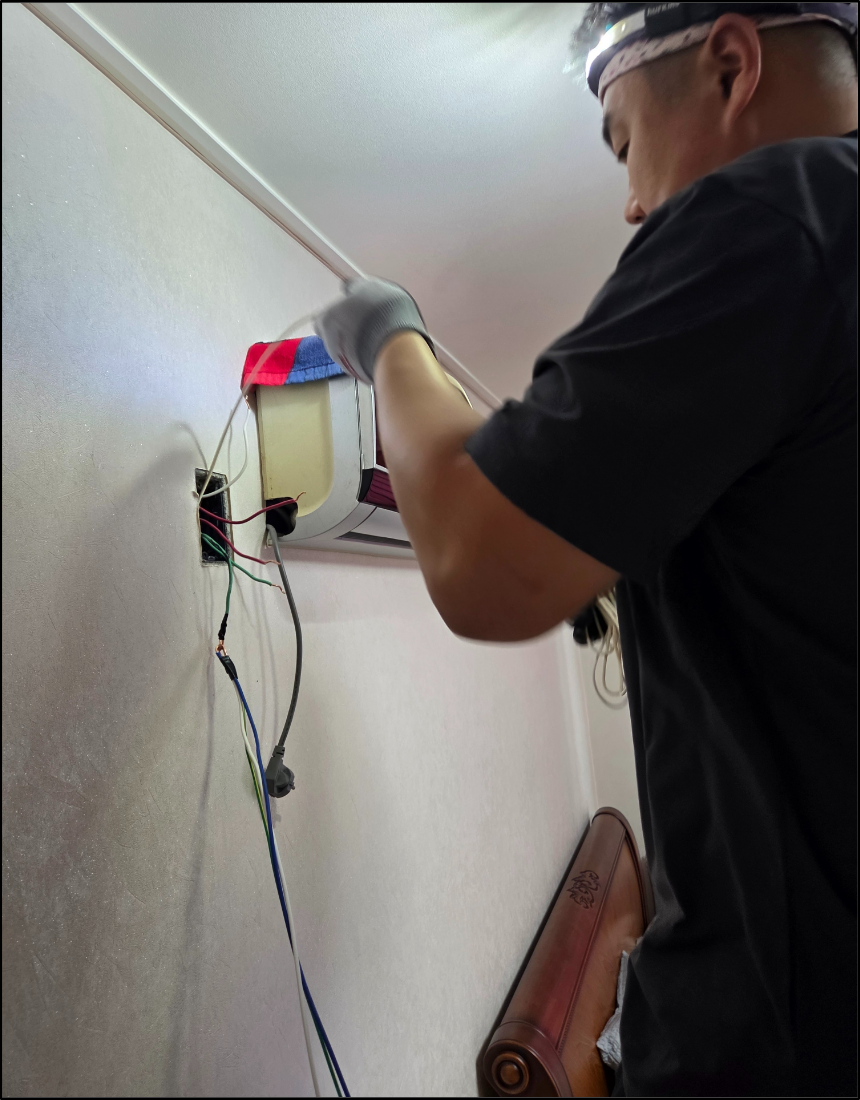

벽걸이 에어컨 콘센트 배선과 연결 선로의 절연저항 수치를 측정한 과정입니다.

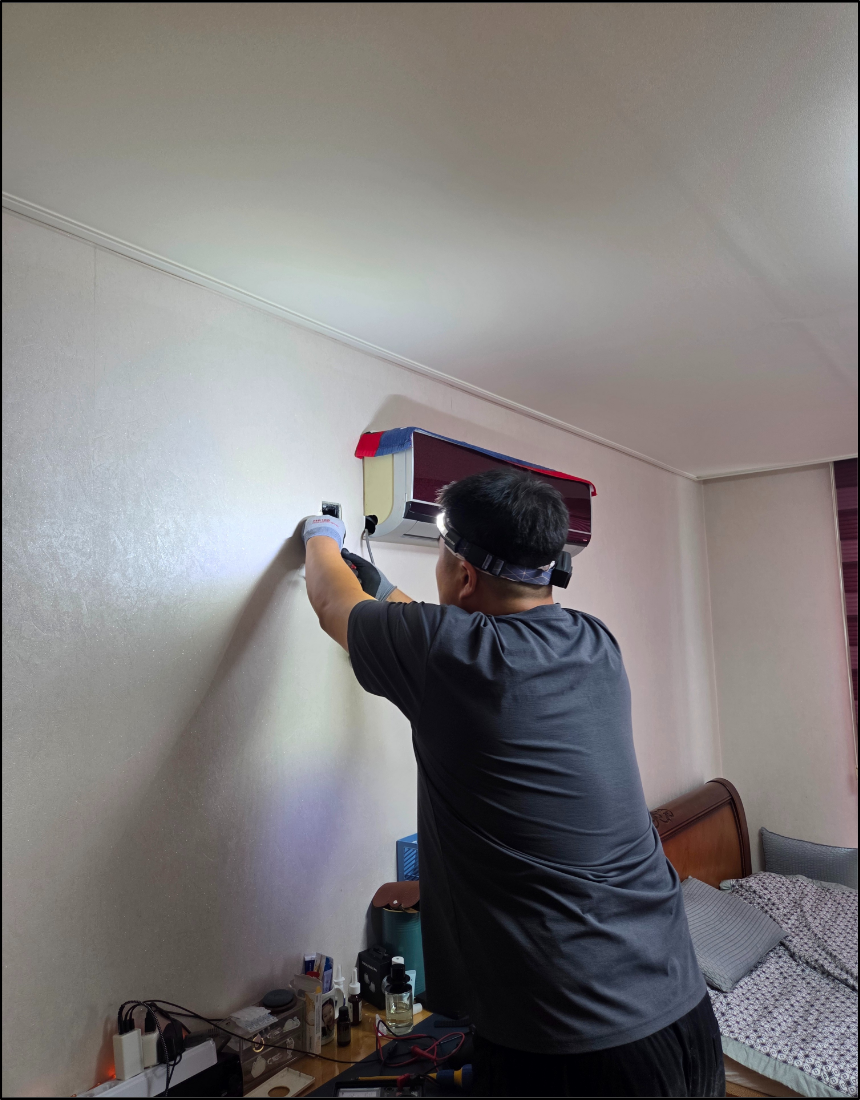

이후 안방 벽걸이 에어컨 콘센트를 탈거하여 배선을 확인하였고, 안방 벽걸이 에어컨 콘센트에서 거실 스탠드 에어컨 콘센트로 이어지는 구간의 누전, 그리고 거실 스탠드 에어컨 콘센트에서 실외기실로 이어지는 구간의 누전을 순차적으로 특정하였습니다.
확인된 누전 선로 구간
① 안방 벽걸이 에어컨 콘센트 → 거실 스탠드 에어컨 콘센트 구간
② 거실 스탠드 에어컨 콘센트 → 실외기실 구간
3-3. 에어컨 전용 전선 교체
누전이 확인된 기존 배선을 교체하기 위해 신규 전선 연결 작업을 진행하였습니다.
누전 선로가 확인된 뒤 기존 절연 저하 전선을 철거하고 신규 전선으로 교체하였습니다. 먼저 안방 벽걸이 에어컨 콘센트에서 거실 스탠드 에어컨 콘센트로 이어지는 구간의 전선을 교체하였고, 이후 거실 스탠드 에어컨 콘센트에서 실외기실로 이어지는 선로 구간의 전선 교체를 진행하였습니다.

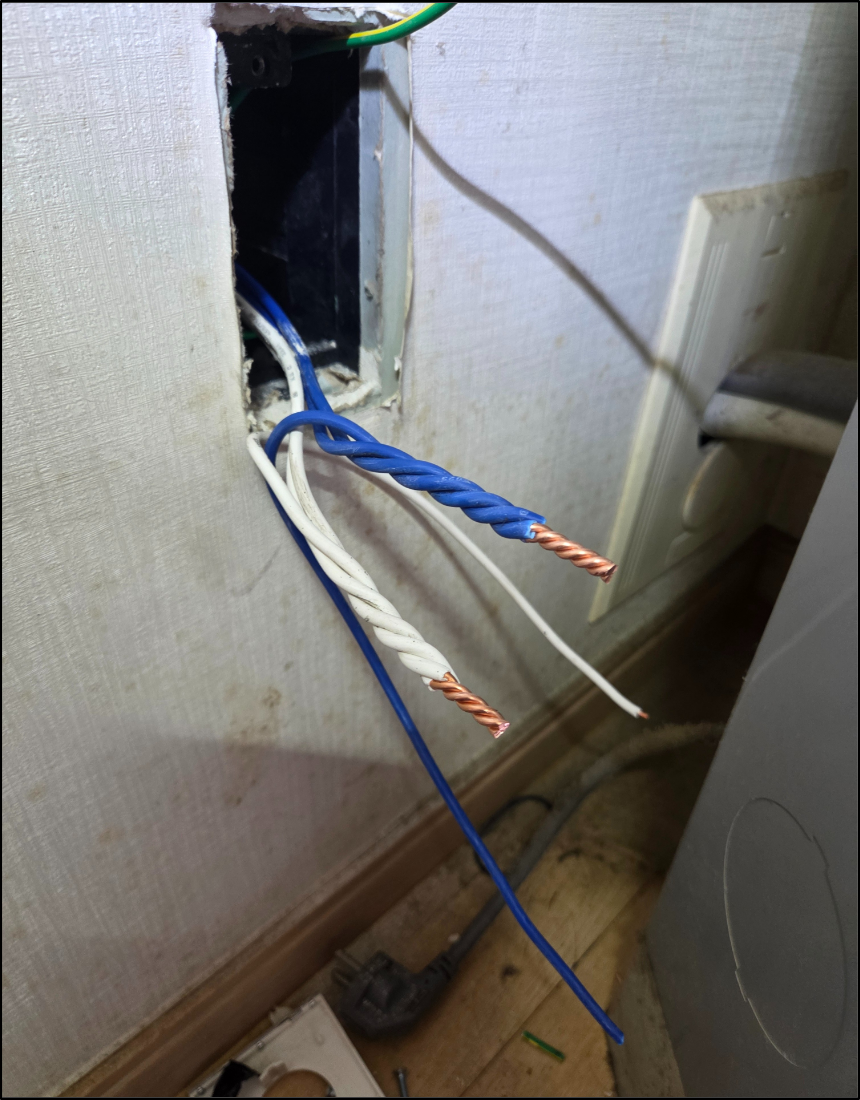

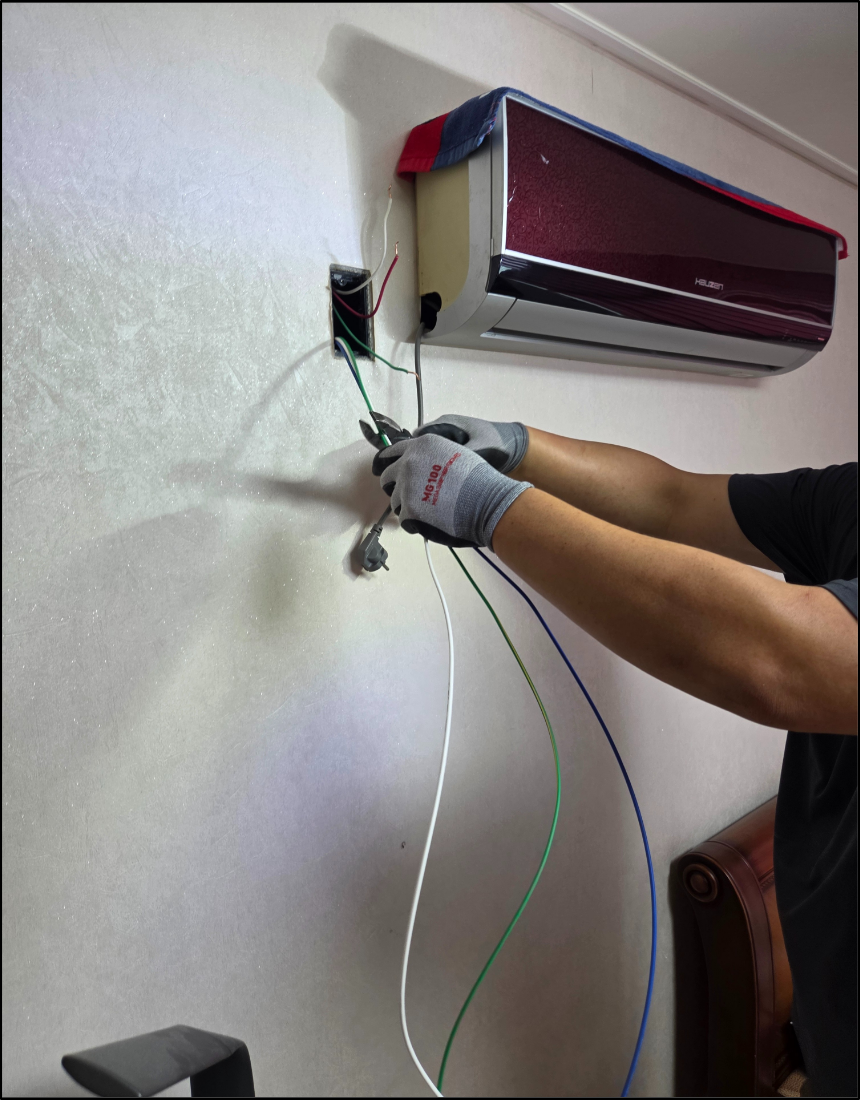

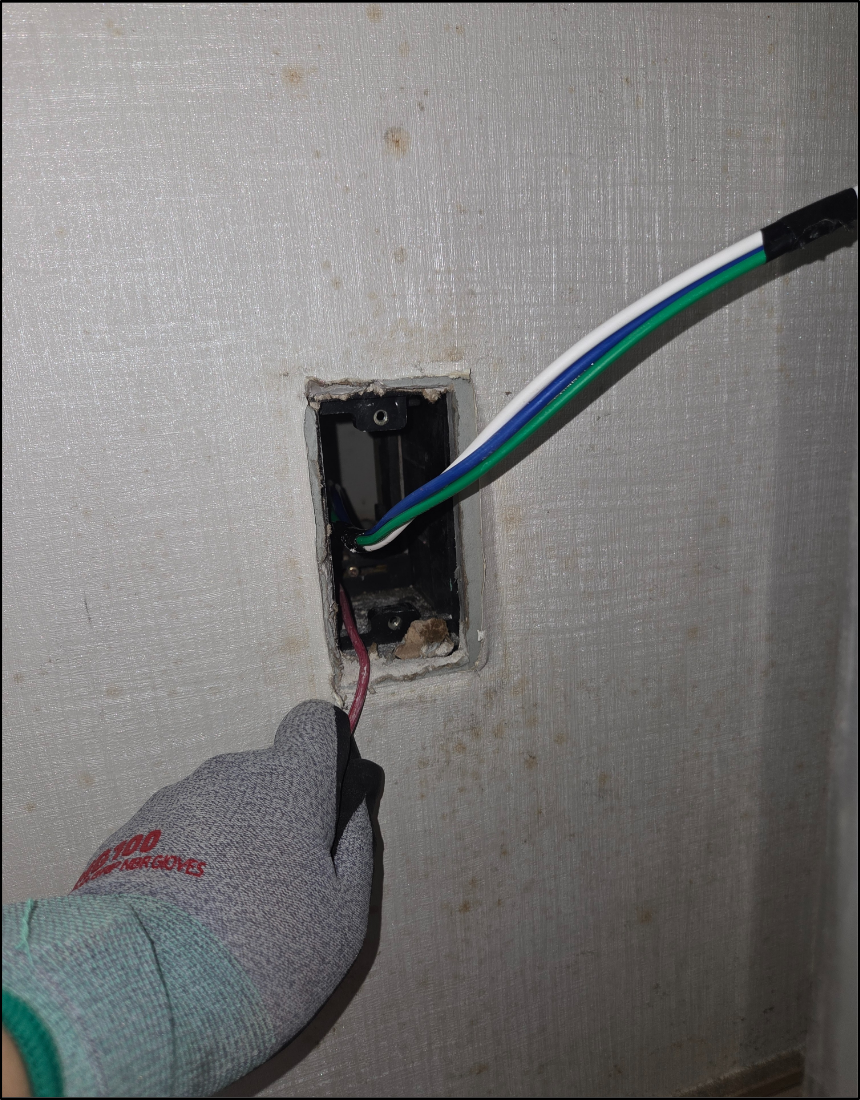

에어컨 전용 회로의 누전 구간을 교체하기 위해 신규 전선을 콘센트 박스까지 인출한 상태입니다.

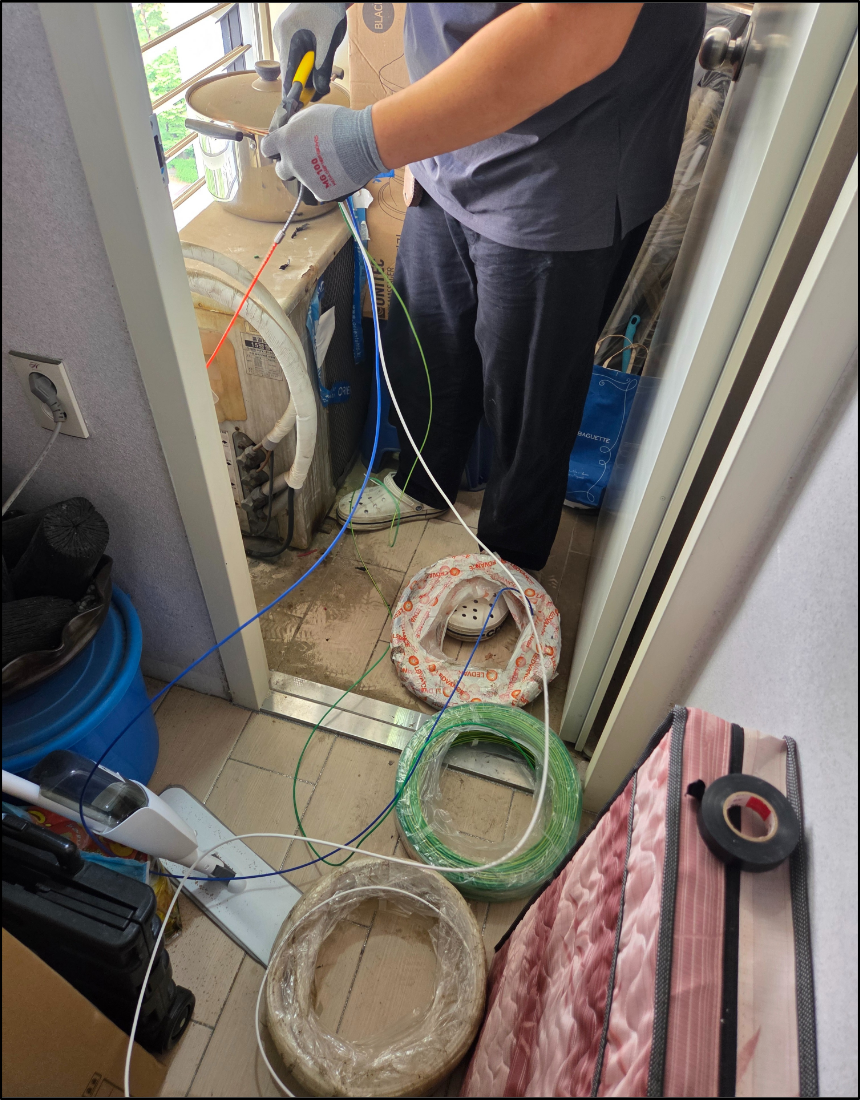

누전 선로 구간을 교체하기 위해 신규 전선을 준비하고 배선 포설 작업을 진행하였습니다.
전선 교체 후 각 콘센트 박스 내부에서 전선을 재접속하고, 기존 사용 위치에 맞추어 에어컨 전용 콘센트를 재설치하였습니다. 모든 접속부는 접촉 불량, 과열, 단선 위험이 발생하지 않도록 정리하였으며, KEC 전기설비 규정 취지에 맞추어 안전한 전원 공급이 가능하도록 작업하였습니다.

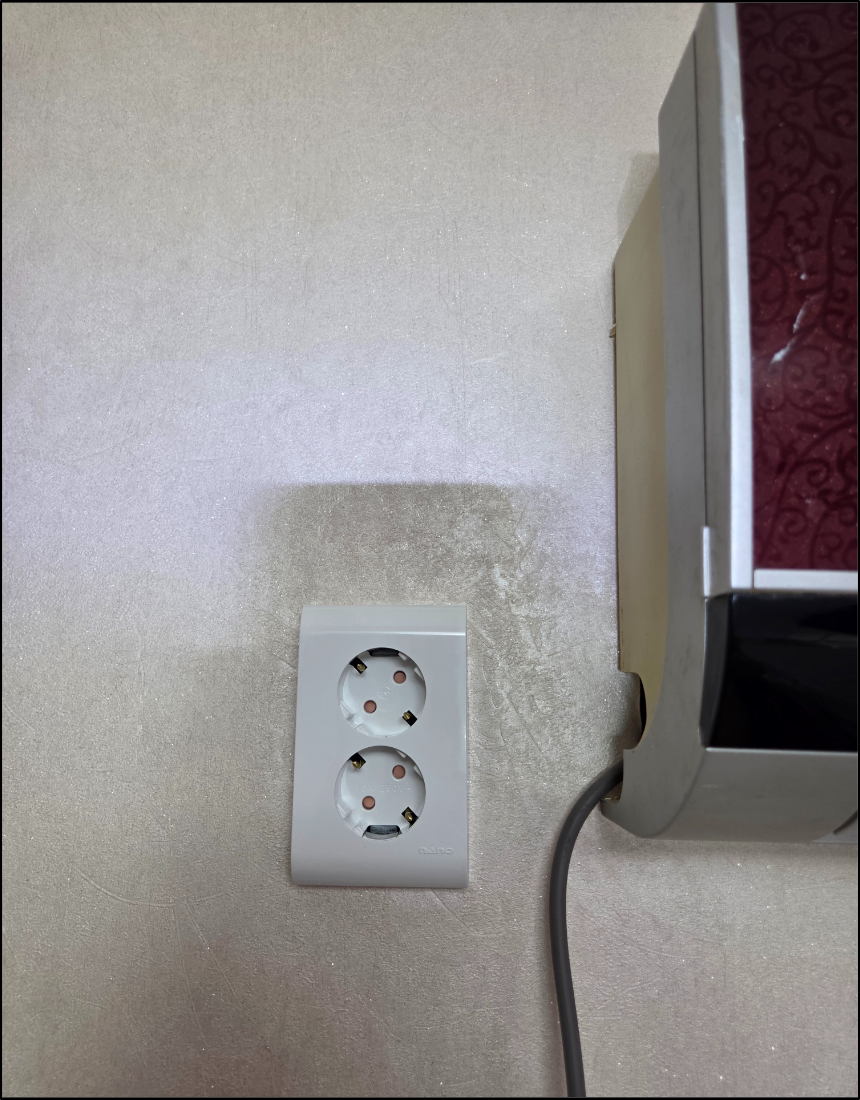

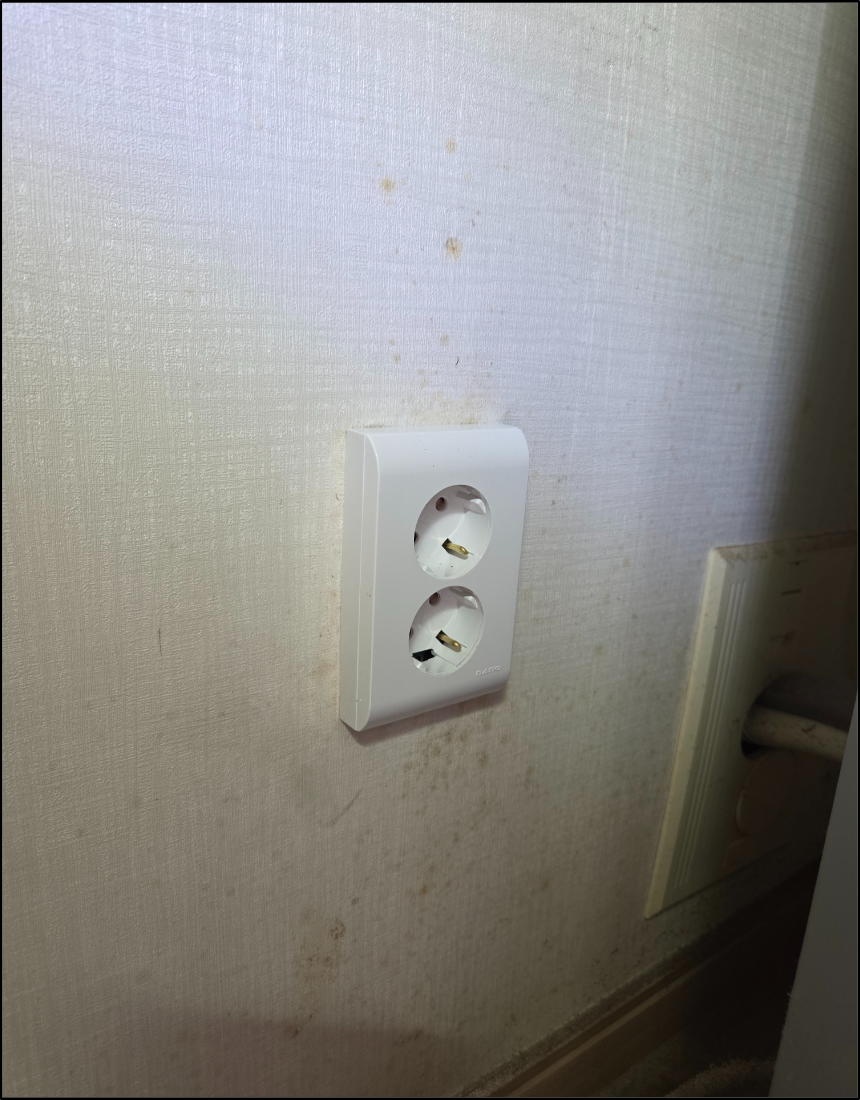

벽걸이 에어컨 전용 콘센트 구간의 배선 교체와 콘센트 재설치를 완료한 상태입니다.
- 누전 발생 선로 구간 확인
- 기존 절연 저하 전선 분리
- 안방 벽걸이 에어컨 콘센트 구간 신규 전선 교체
- 거실 스탠드 에어컨 콘센트에서 실외기실 구간 신규 전선 교체
- 콘센트 내부 전선 재접속
- 콘센트 재설치 및 원상복구
4. 안전성 검증 결과
전선 교체 및 콘센트 재설치가 완료된 뒤 에어컨 전용 회로의 절연저항 수치를 다시 측정하였습니다. 측정 결과 누전 증상이 해소되어 절연 상태가 정상 범위로 복구된 것을 확인하였습니다.

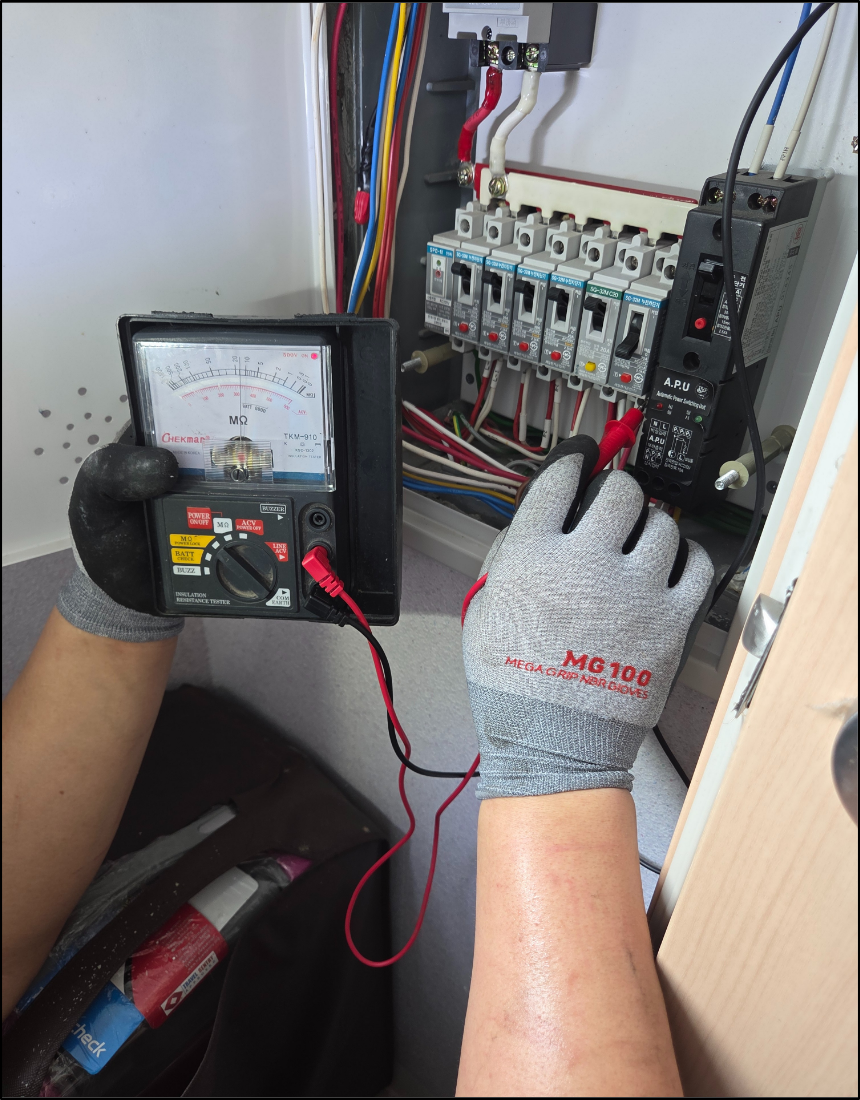

전선 교체 후 에어컨 전용 회로의 절연저항 수치가 정상 범위로 회복되었는지 확인하였습니다.

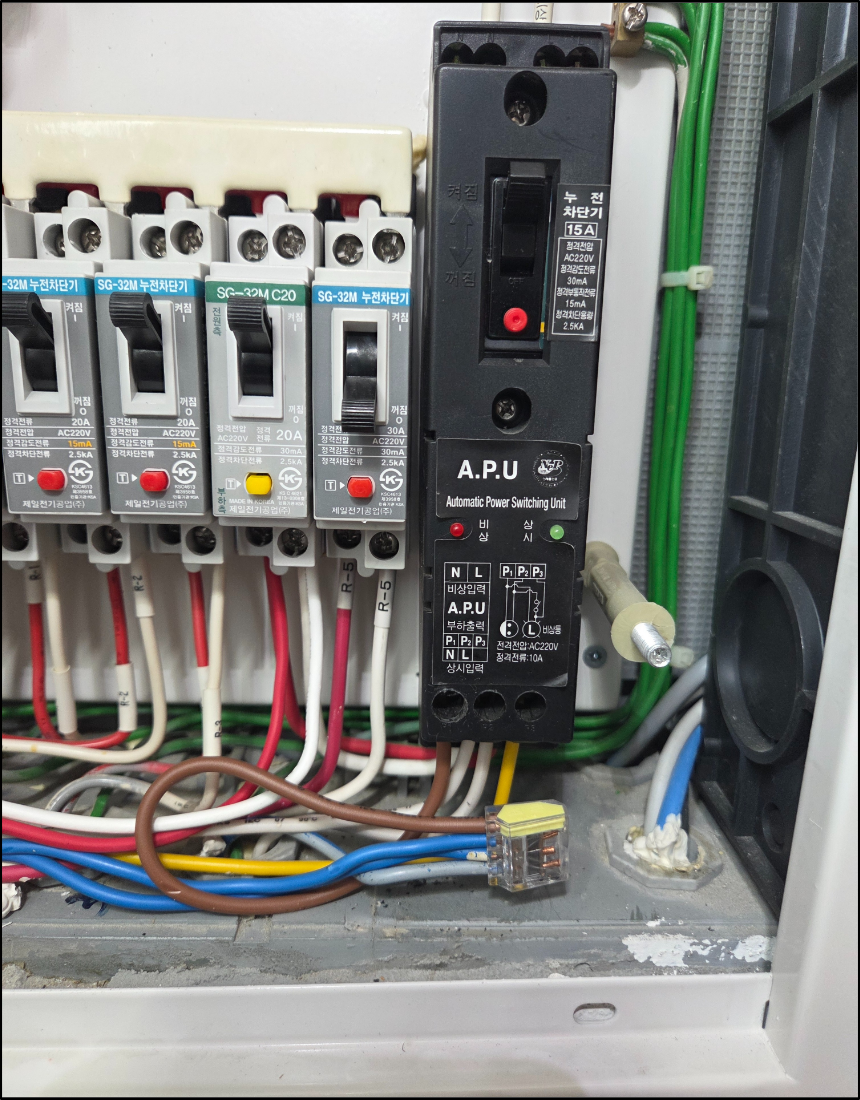

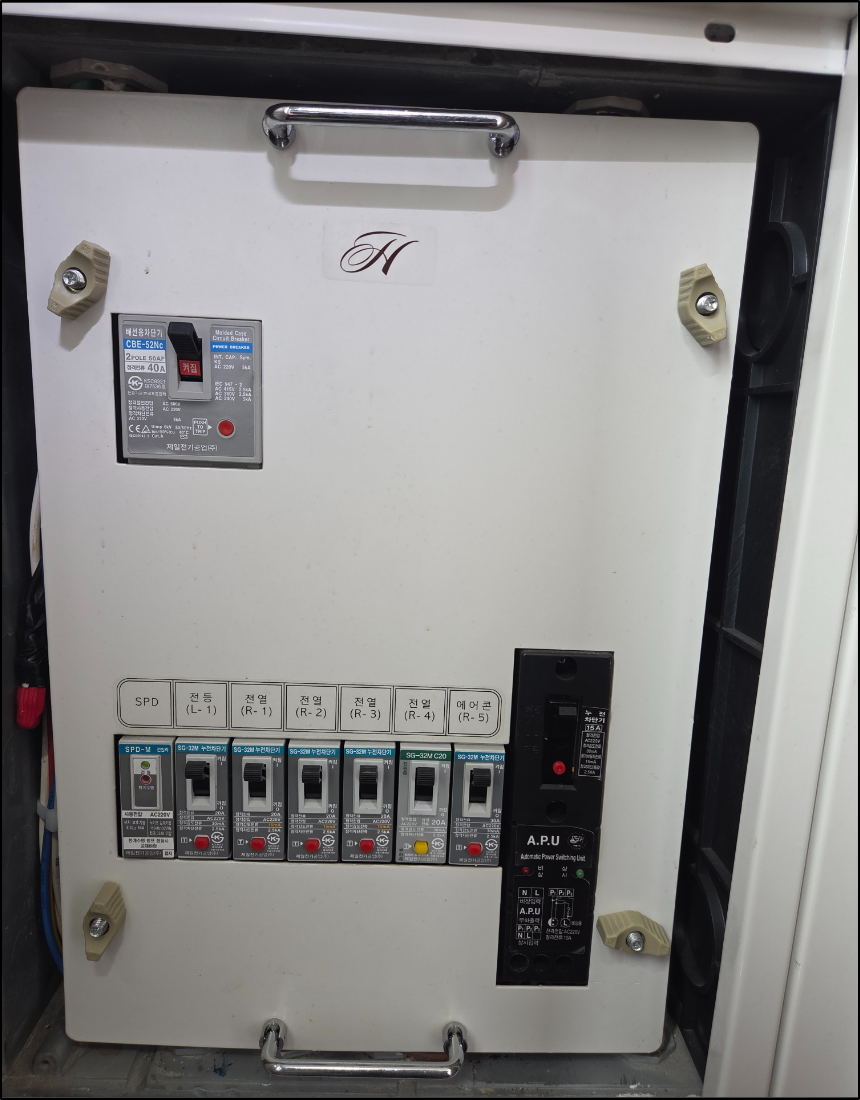

누전 수리와 전선 교체 완료 후 분전반 내부 차단기 상태와 회로 구성을 최종 확인하였습니다.
이후 세대 분전반에서 에어컨 전용 누전 차단기를 투입하였고, 차단기가 정상적으로 유지되는지 확인하였습니다. 최종적으로 에어컨을 실제 작동시켜 전원 공급 상태와 운전 상태를 확인한 뒤 현장을 정리하였습니다.
최종 결과: 에어컨 전용 배선 구간의 누전 원인을 특정하고, 해당 구간 전선을 교체한 뒤 절연저항 수치가 정상 범위로 복구되었습니다. 에어컨 누전 차단기 투입 후 정상 유지가 확인되었으며, 에어컨 정상 작동까지 확인한 후 김포 마산동 한강힐스테이트 현장 작업을 완료하였습니다.
5. 에어컨 누전이 발생했을 때 주의해야 할 사항
에어컨 전용 차단기가 반복적으로 떨어지는 경우에는 차단기를 억지로 올리거나, 임의로 차단기를 고정하는 방식으로 사용해서는 안 됩니다. 누전 상태에서 전원을 반복 투입하면 감전, 전선 발열, 전기 화재 위험이 높아질 수 있습니다.
- 에어컨 차단기가 반복적으로 떨어지면 즉시 사용을 중지해야 합니다.
- 에어컨 기기 문제인지 전기 배선 문제인지 전문 장비로 구분해야 합니다.
- 콘센트, 실외기실, 매립 배선 구간의 절연저항 수치를 확인해야 합니다.
- 전선을 임의로 연결하거나 콘센트를 직접 분해하는 행위는 피해야 합니다.
- 국가 공인 정식 면허 등록 전기공사업체에 누전 진단 및 수리를 요청해야 합니다.
6. 에어컨 전용 회로 누전의 주요 위험성
에어컨은 일반 조명이나 소형 콘센트 부하보다 소비전력이 큰 전기 설비입니다. 특히 여름철 장시간 운전되는 경우가 많아 전선 접속 상태, 차단기 정격, 절연 상태가 불량하면 사고 위험이 커질 수 있습니다.
에어컨 전용 회로 누전의 주요 위험
에어컨 회로에서 누전이 발생하면 누전 차단기 반복 트립, 에어컨 사용 불가, 감전 위험, 전선 피복 손상, 접속부 발열, 전기 화재 위험이 발생할 수 있습니다. 특히 매립 배선 구간의 절연 저하는 눈으로 확인하기 어렵기 때문에 절연저항 측정과 구간별 배선 진단이 반드시 필요합니다.
7. 무면허 불법 시공 주의 안내
전기공사는 단순 수리처럼 보이더라도 전기공사업법상 공사업 등록 여부가 중요한 전문 공사입니다. 개인 자격증 보유 여부와 전기공사업 등록 여부는 별개의 문제이며, 누전 수리, 전선 교체, 차단기 교체, 분전반 작업 등은 정식 면허 등록 전기공사업체를 통해 진행해야 합니다.
무면허 불법 시공을 주의해야 하는 이유
무등록 업체 또는 면허 범위를 벗어난 시공은 감전, 화재, 누전 재발, 부실 접속, 보험 처리 제한, 하자 책임 불명확 등의 문제를 유발할 수 있습니다. 특히 에어컨 전용 회로는 부하 용량과 절연 상태를 함께 판단해야 하므로 국가 공인 정식 면허 등록 전기공사업체의 진단과 시공이 필요합니다.
정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 또는 전기공사업체 조회 시스템에 접속합니다.
- 업체명 또는 사업자 정보를 입력합니다.
- 전기공사업 등록번호, 상호, 대표자, 소재지 등 등록 정보를 확인합니다.
- 견적서, 명함, 홈페이지에 표시된 정보와 조회 결과가 일치하는지 확인합니다.
무면허 불법 시공 업체 신고 방법
전기공사업 등록 없이 전기공사를 수행하거나 등록 업체를 사칭하는 정황이 있는 경우에는 현장 소재지 관할 지자체 담당 부서 또는 국민신문고를 통해 민원을 접수할 수 있습니다. 신고 시에는 업체명, 연락처, 현장 주소, 견적서, 문자 내역, 시공 사진 등 객관 자료를 함께 정리하는 것이 좋습니다.
8. 바른전기 시공 기준
바른전기는 김포시 마산동, 장기동, 구래동, 운양동, 양촌읍 등 김포 일대의 누전 수리, 에어컨 전용 회로 점검, 전선 교체, 차단기 교체, 분전반 점검 및 전기 안전 진단을 수행합니다. 모든 현장은 원인 진단을 우선으로 하며, 불필요한 교체보다 안전성 확보와 재발 방지를 기준으로 시공합니다.
- 국가 공인 정식 면허 등록 전기공사업체 기준 시공
- 에어컨 기기 문제와 전기 배선 문제 구분 진단
- 절연저항 수치 확인 후 누전 선로 특정
- KEC 전기설비 규정 취지에 맞춘 배선 정리 및 접속
- 누전 차단기 정상 투입 및 에어컨 작동 상태 최종 확인
김포 마산동 한강힐스테이트 에어컨 전기 누전 공사 완료
본 현장은 에어컨 전용 누전 차단기 트립 원인을 진단하고, 에어컨 기기 문제가 아닌 매립 배선 구간 누전임을 확인한 뒤 해당 구간 전선 교체와 콘센트 원상복구, 절연저항 정상화 검증까지 완료한 사례입니다. 바른전기는 정식 전기공사업 면허 등록 업체로서 누전 수리와 전기 안전 점검을 책임 시공합니다.
