서울 강서구 전기공사 강서도로사업소 에어컨 전용 배선 설치 현장 사례
작성일2026-07-05
본문
본 시공 사례는 서울 강서구 강서도로사업소 내 직원 휴게실에 신규 에어컨 설치를 위한 에어컨 전용 배선 및 실외기 전원 회로를 설치한 전기공사 현장 기록입니다.
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 전기공사업법에 따른 합법적 시공 범위 안에서 전용 회로 신설, 분전반 차단기 교체, 전선 배관, 배선 접속 및 최종 전기 안전 점검을 수행합니다.
핵심 요약: 에어컨 전용 배선 설치는 단순히 전선을 연결하는 작업이 아닙니다. 메인 분전반 위치, 배선 경로, 실외기 전원 용량, 차단기 정격, 전선 굵기, 접지 상태, 천장 내부 배관 가능 여부를 종합적으로 검토해야 합니다. 본 현장은 사전 답사를 통해 배선 경로와 부하 용량을 확인한 뒤 TFR-CV 6SQ × 3C 전선, 2P 30A 누전 차단기, GW 후렉시블 전선관을 적용하여 시공을 완료한 사례입니다.
1. 현장 개요
| 공사명 | 강서도로사업소 직원 휴게실 에어컨 전용 배선 설치 공사 |
|---|---|
| 현장 위치 | 서울특별시 강서구 강서도로사업소 내 |
| 요청 내용 | 신규 에어컨 설치 예정에 따른 실외기 전원용 전용 배선 설치 |
| 주요 자재 | TFR-CV 6SQ × 3C 전선 약 25m, 2P 30A 누전 차단기, GW 후렉시블 전선관 |
| 시공 결과 | 천장 내부 배선 경로 확보, 에어컨 전용 배선 인출, 분전반 차단기 교체 및 전원 접속 완료 |
현장에서는 직원 휴게실에 신규 에어컨을 설치할 예정이었으며, 이에 따라 에어컨 실외기 전원 공급을 위한 전용 배선 설치가 필요하였습니다. 에어컨은 일반 조명이나 소형 콘센트 부하와 달리 기동 전류와 운전 부하가 크기 때문에 기존 공용 회로에 임의로 연결해서는 안 됩니다.
특히 관공서, 사업소, 상가, 사무실과 같이 다수의 전기 설비가 함께 운용되는 현장에서는 부하 용량과 회로 분리 여부가 중요합니다. 전용 회로 없이 기존 콘센트나 조명 회로에 에어컨 전원을 연결하면 차단기 트립, 배선 과열, 전압 강하, 누전 및 화재 위험이 증가할 수 있습니다.
2. 현장 답사 및 사전 진단
바른전기 책임 기술진은 공사 전 현장 사전 답사를 통해 메인 분전반 위치와 직원 휴게실 에어컨 설치 위치를 확인하였습니다. 전용 배선 설치 공사는 현장 구조에 따라 배선 길이, 배관 방식, 천장 내부 시공 가능 여부, 분전반 여유 공간, 차단기 증설 가능 여부가 달라지므로 사전 확인이 필수입니다.

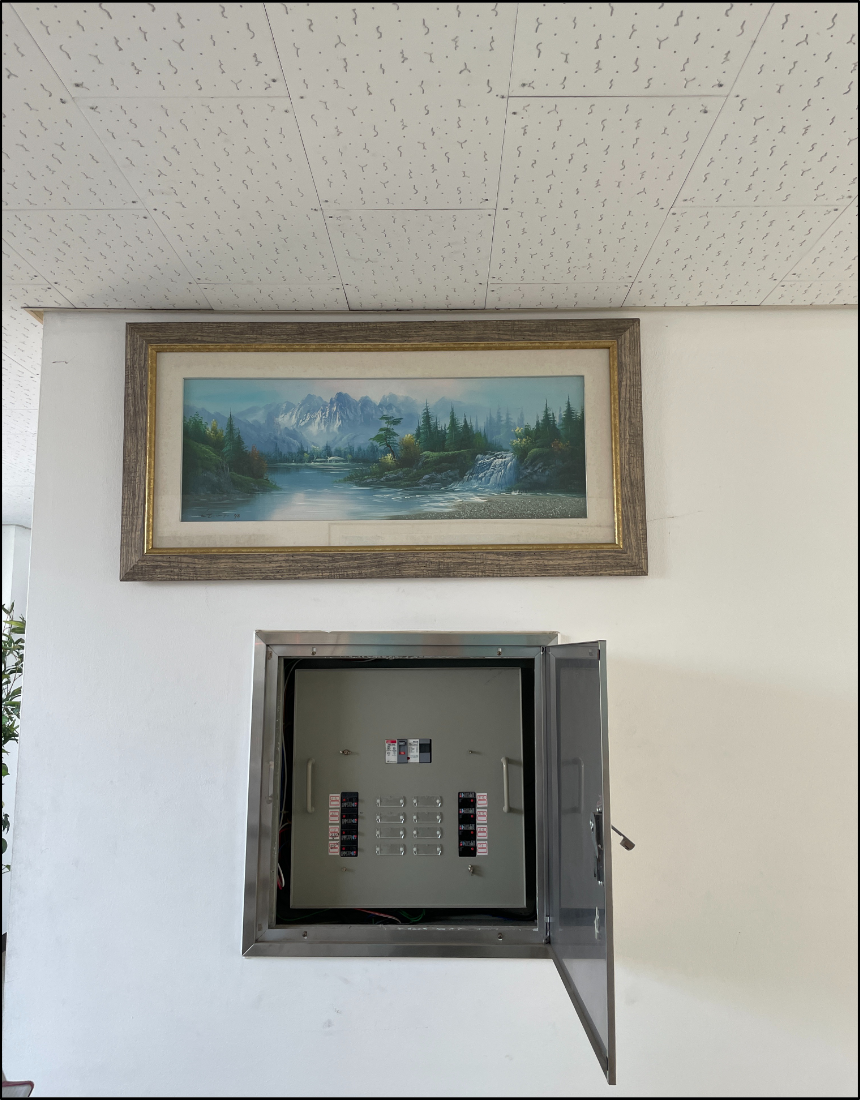

에어컨 전용 회로 구성을 위해 메인 분전반 위치와 차단기 구성을 확인하였습니다.
- 메인 분전반 위치 및 내부 차단기 구성 확인
- 직원 휴게실 내 에어컨 설치 예정 위치 확인
- 실외기 전원 공급을 위한 전용 배선 경로 검토
- 천장 텍스 개방 가능 구간 및 천장 내부 배선 공간 확인
- 전선 길이 산정 및 배관 자재 준비
- 기존 2P 20A 회로를 2P 30A 누전 차단기로 교체할 수 있는지 검토
사전 진단 결론: 본 현장은 천장 텍스 내부 공간을 활용하여 전용 배선을 매립 경로로 설치하는 방식이 적합하였습니다. 에어컨 전원 부하를 고려하여 TFR-CV 6SQ × 3C 전선 약 25m를 준비하였고, 분전반 측에는 2P 30A 누전 차단기를 적용하는 방식으로 시공 계획을 수립하였습니다.
전기공사 견적은 단순히 “얼마입니까?”라는 방식으로 산정하기 어렵습니다. 동일한 에어컨 전용 배선 공사라도 분전반 위치, 배선 거리, 천장 구조, 벽체 타공 여부, 배관 노출 여부, 차단기 용량, 접지 상태, 기존 배선 상태에 따라 공사 범위와 자재 규격이 달라집니다.

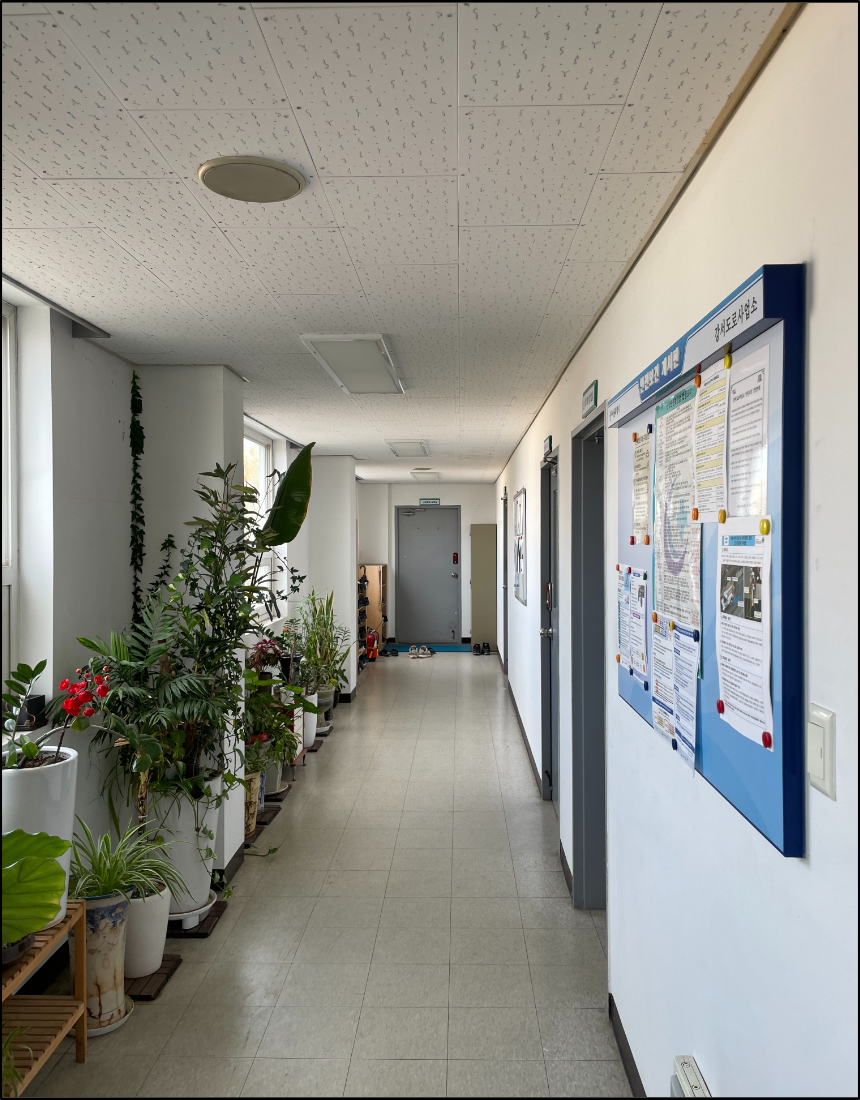

전용 배선 설치 전 복도 천장 구조와 배선 이동 경로를 사전 확인하였습니다.
3. 규격 준수 시공 내역
3-1. 메인 분전반 및 배선 경로 재확인

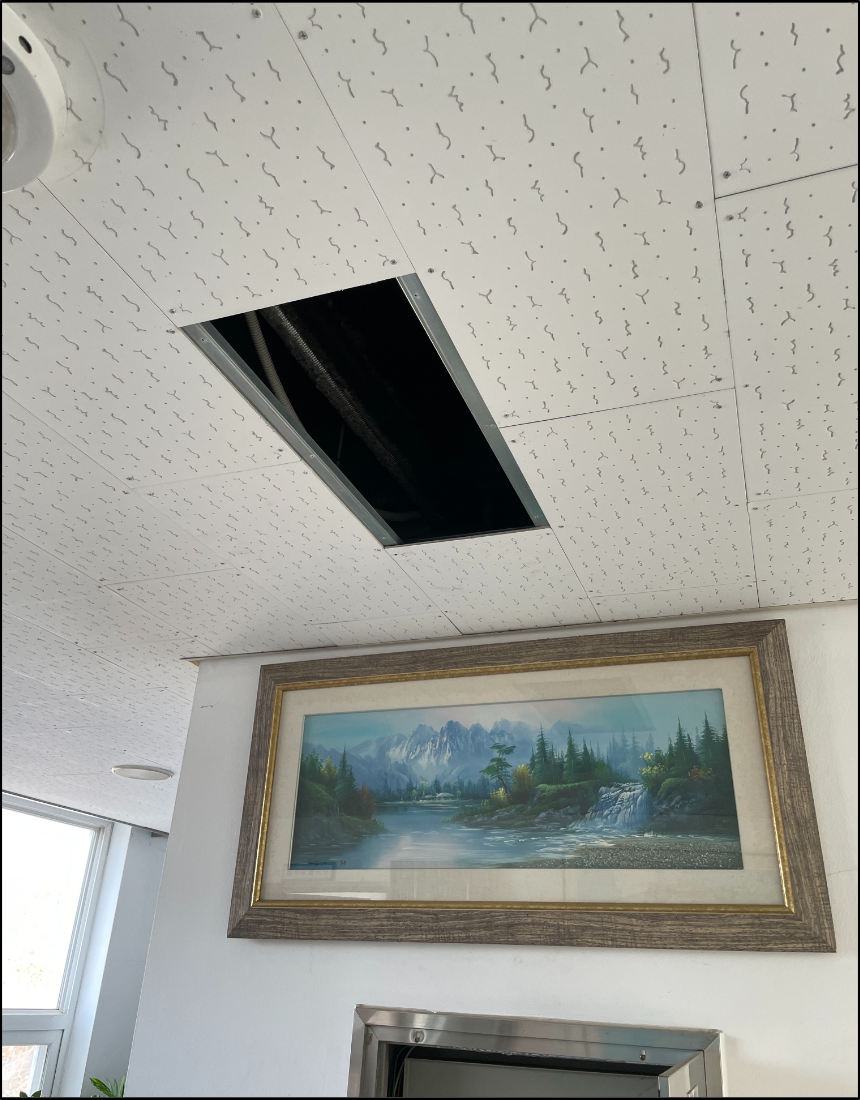

천장 내부 공간을 활용하기 위해 텍스를 개방하고 배선 포설 가능 구간을 점검한 모습입니다.
공사 당일 현장 도착 후, 먼저 메인 분전반과 에어컨 설치 예정 위치를 재확인하였습니다. 사전 답사 시 확인한 배선 경로와 실제 현장 상태가 일치하는지 확인한 뒤 천장 텍스 개방 작업을 진행하였습니다.

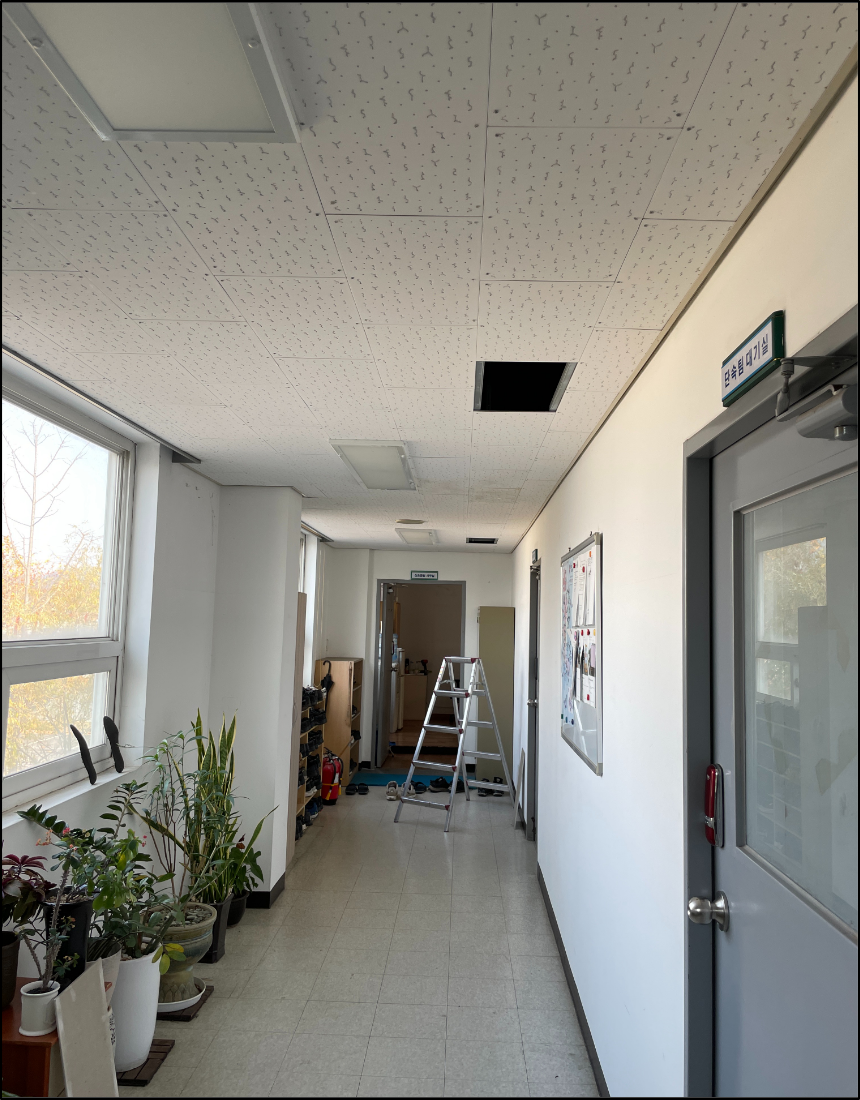

전용 배선 시공을 위해 복도 구간 천장 텍스를 개방하고 작업 동선을 확보한 상태입니다.
천장 내부는 기존 설비 배관과 조명 회로가 함께 위치할 수 있으므로 전선 포설 시 기존 배선을 손상하지 않도록 작업 범위를 구분하여 진행하였습니다. 전기 배선은 임의로 천장 위에 방치하는 방식이 아니라, 필요한 구간에 GW 후렉시블 전선관을 적용하여 배선 보호와 유지관리성을 확보하는 방식으로 진행하였습니다.
3-2. 천장 텍스 개방 및 전용 배선 포설

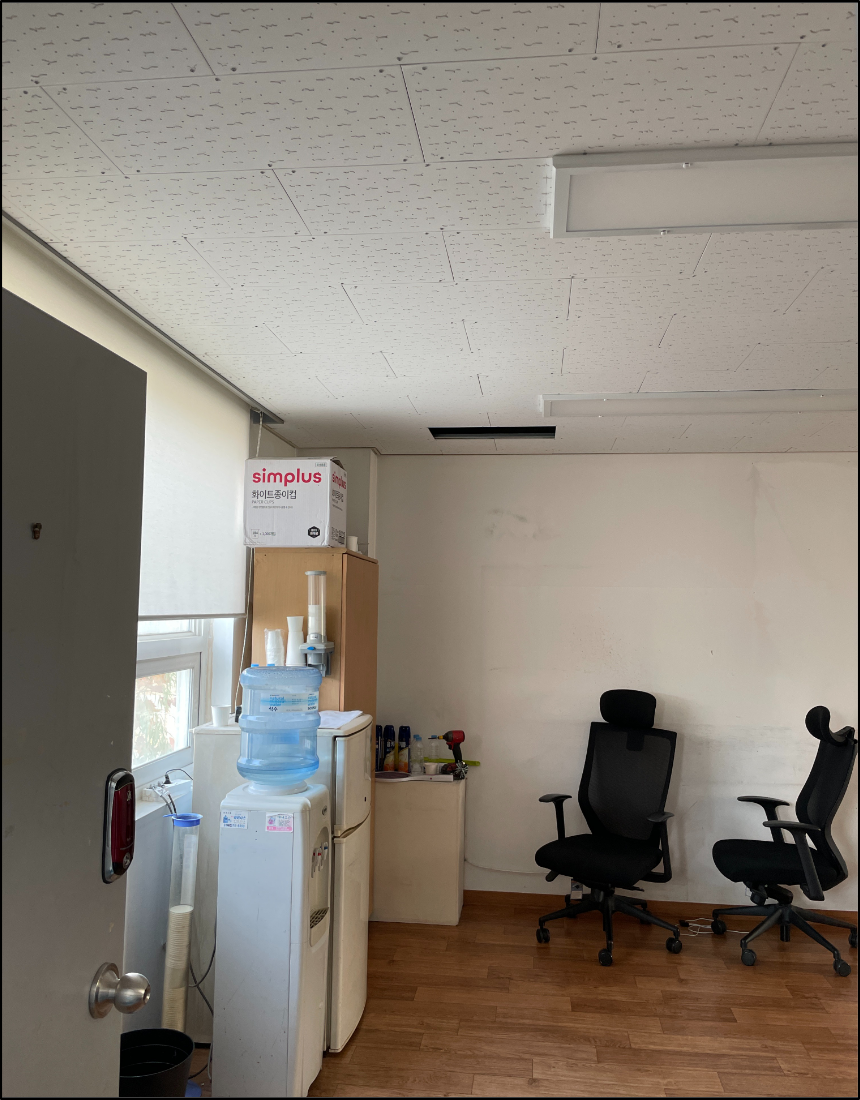

신규 에어컨 설치 예정 공간까지 전용 배선을 인출하기 위한 천장 경로를 확인한 모습입니다.
에어컨 전용 배선을 설치하기 위해 필요한 위치의 천장 텍스를 순차적으로 개방하였습니다. 이후 준비한 TFR-CV 6SQ × 3C 전선을 천장 내부 경로에 맞추어 포설하고, 직원 휴게실 에어컨 설치 예정 위치까지 전용 배선을 인출하였습니다.

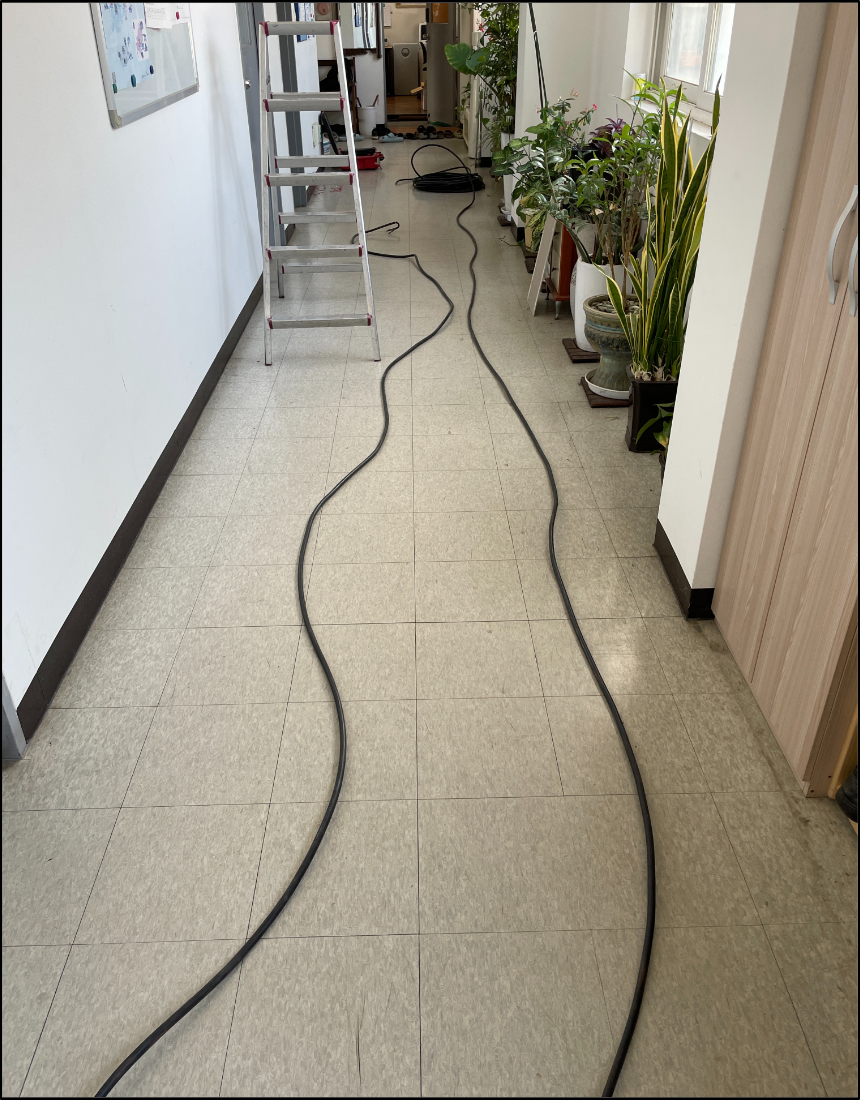

메인 분전반에서 에어컨 설치 위치까지 연결할 전용 전선을 복도 바닥에 포설한 모습입니다.

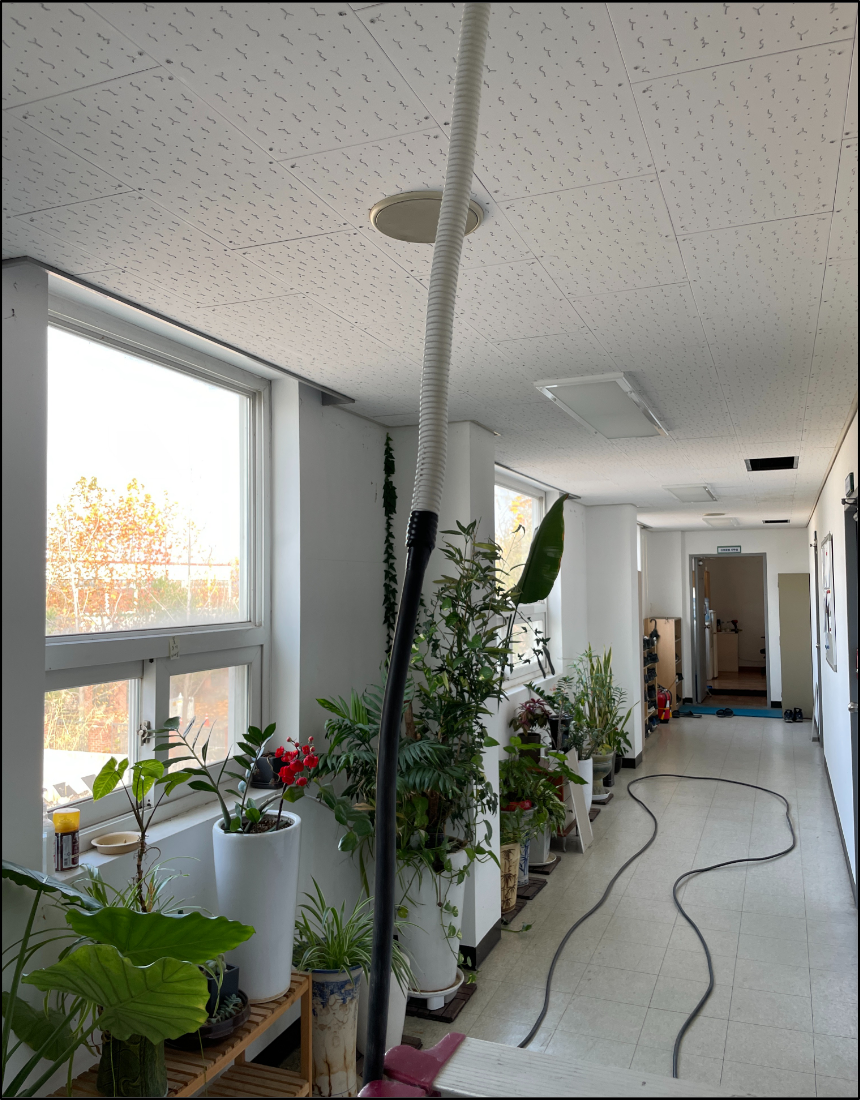

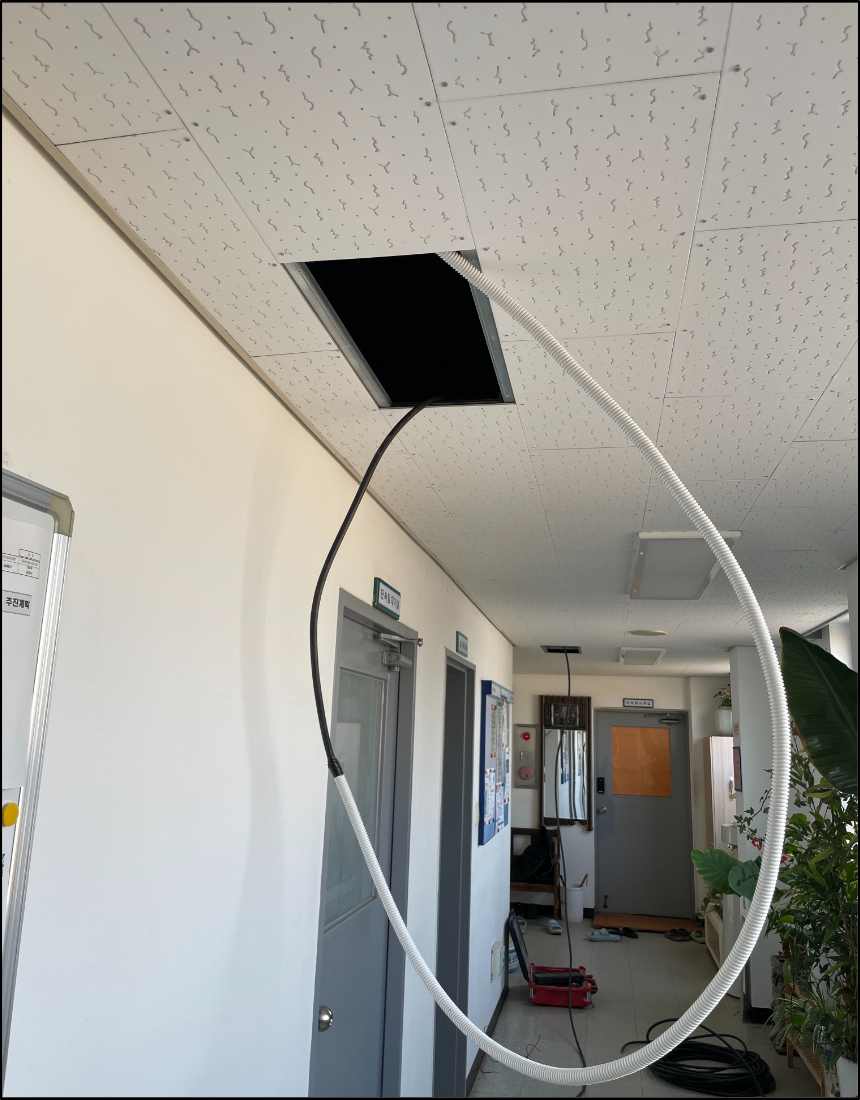

천장 텍스 개방부를 통해 에어컨 전용 전선과 GW 후렉시블 전선관을 인입한 상태입니다.
전선 인출부는 추후 에어컨 설치 및 실외기 전원 연결이 가능하도록 여유 길이를 확보하였으며, 배선 손상이나 피복 눌림이 발생하지 않도록 경로를 정리하였습니다. 천장 내부 배선은 외부에서 보이지 않는 구간이지만, 시공 품질이 낮을 경우 장기적으로 절연 저하, 배선 과열, 누전 등의 문제가 발생할 수 있으므로 정리 상태가 중요합니다.

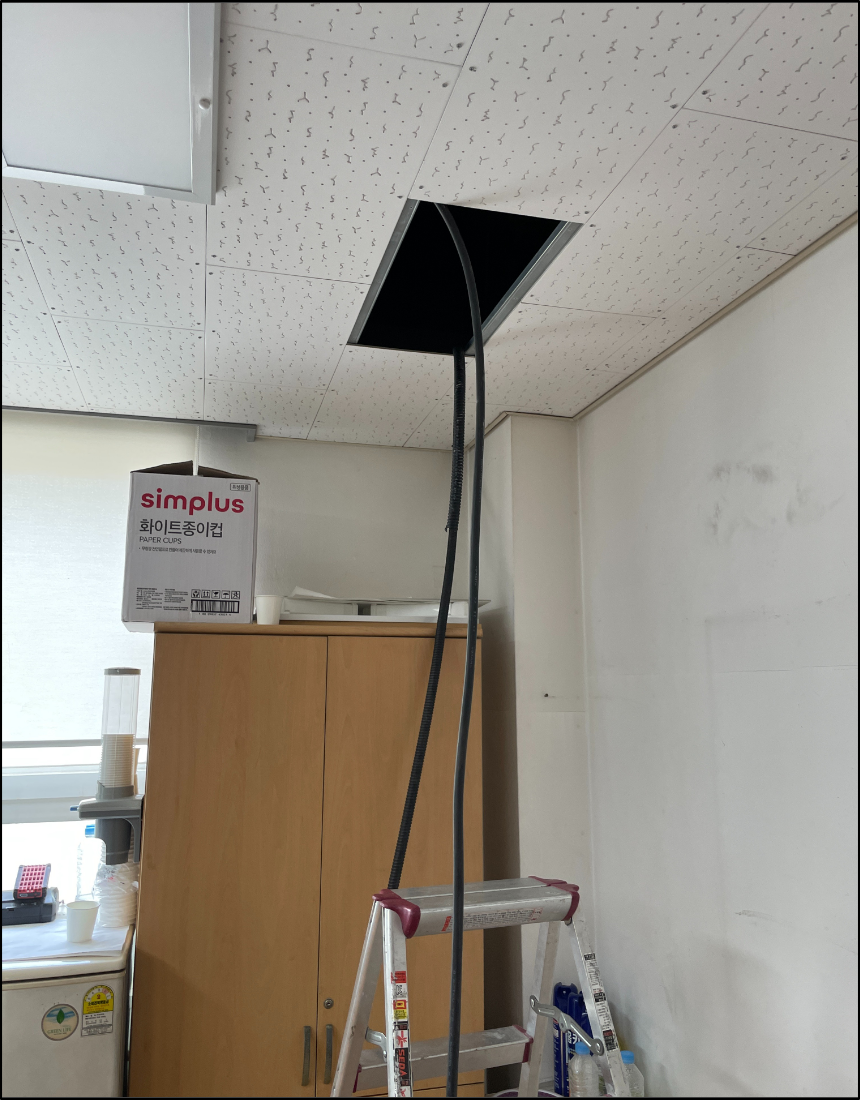

에어컨 설치 예정 위치까지 전용 배선이 도달하도록 천장 내부에서 배선 인출 작업을 진행한 사진입니다.

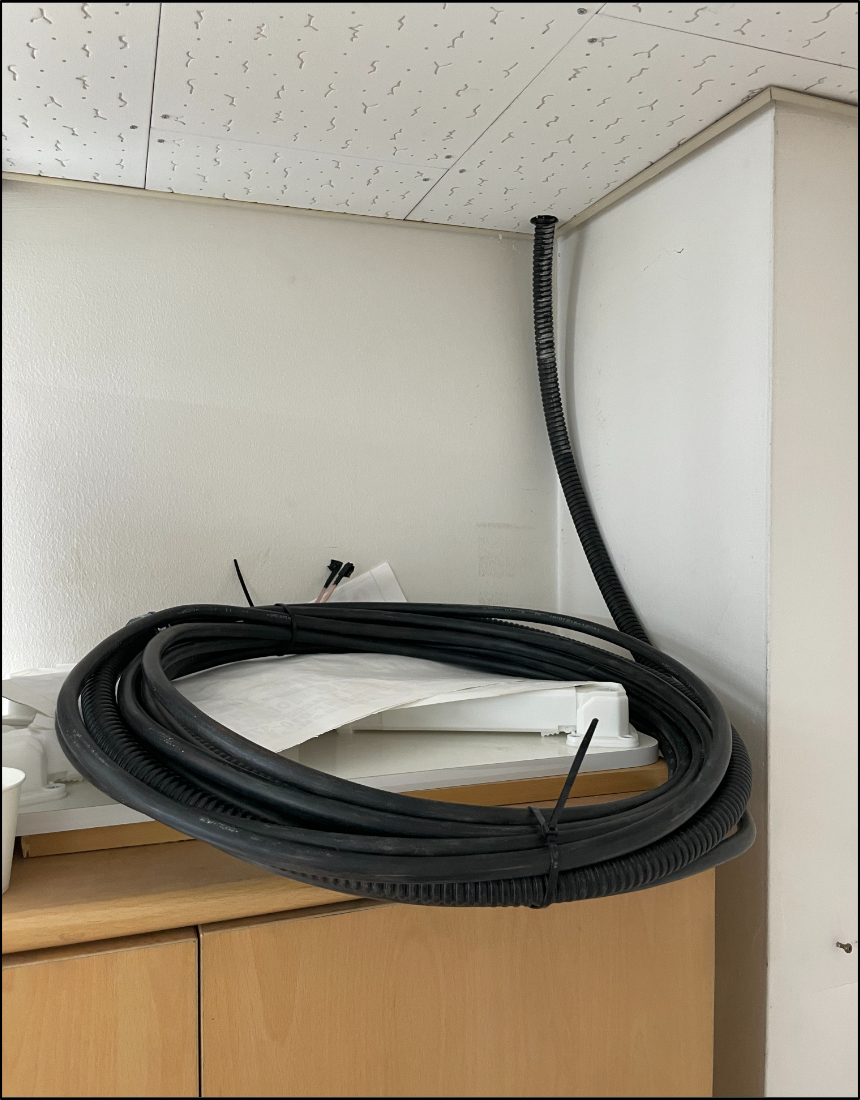

현장 사전 답사를 통해 산정한 전선과 전선관을 준비하여 배선 설치를 진행한 모습입니다.
- 천장 텍스 개방 후 내부 배선 공간 확인
- 에어컨 전용 배선 경로 확보
- TFR-CV 6SQ × 3C 전선 포설
- GW 후렉시블 전선관 적용
- 직원 휴게실 에어컨 설치 위치까지 전원선 인출
- 배선 처짐 및 피복 손상 방지를 위한 경로 정리
3-3. 분전반 전용 차단기 교체 및 전선 접속
전용 배선 포설을 완료한 뒤 메인 분전반으로 이동하여 전선 인입 상태를 확인하였습니다. 기존 회로 구성과 에어컨 부하 용량을 고려하여 기존 2P 20A 차단기를 2P 30A 누전 차단기로 교체하였으며, 에어컨 전용 배선의 전원 접속 작업을 진행하였습니다.

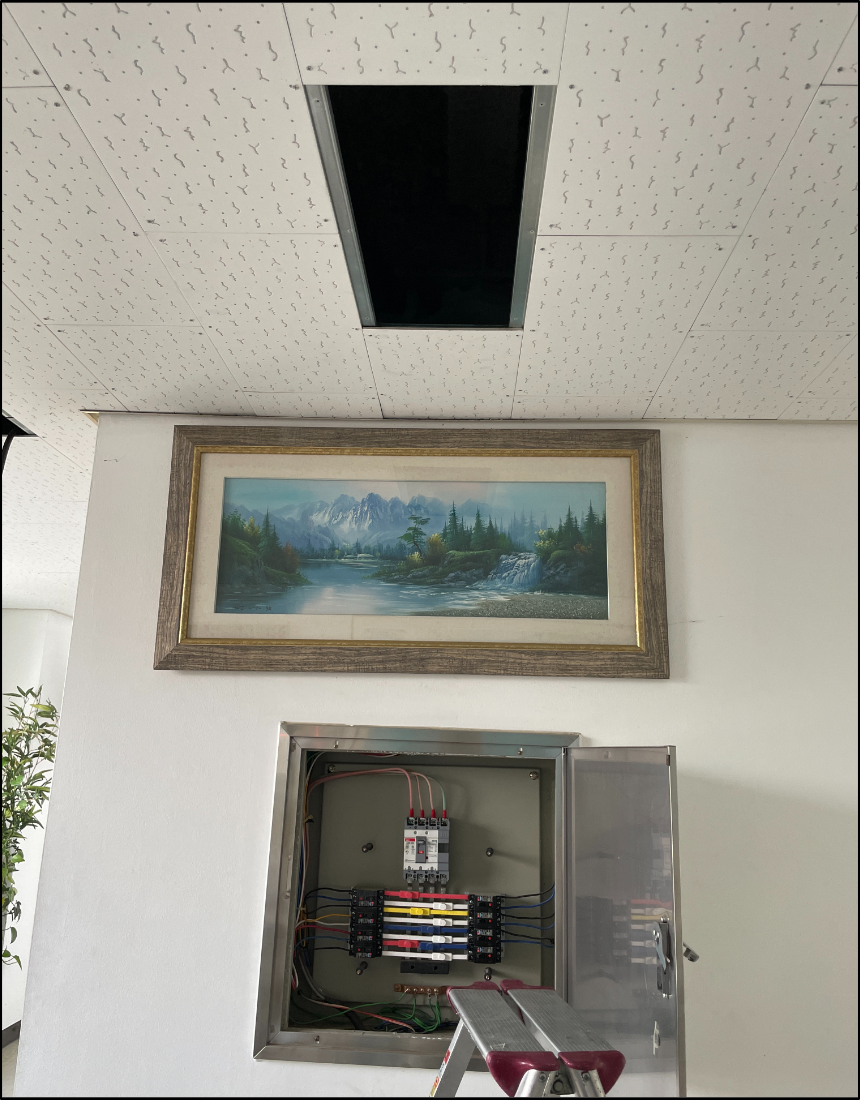

천장 배선 포설과 분전반 연결 준비가 완료된 상태를 최종적으로 확인한 사진입니다.
차단기 접속부는 발열과 접촉 불량이 발생하지 않도록 단자 체결 상태를 확인하였습니다. 접속 불량은 차단기 트립보다 더 위험한 상태로 이어질 수 있으며, 장시간 부하가 걸리는 에어컨 회로에서는 단자 체결, 전선 피복 처리, 회로 구분 표시가 중요합니다.
시공 기준: 본 작업은 에어컨 부하에 적합한 전용 회로를 구성하고, KEC 전기설비 기준의 취지에 맞춰 전선 규격, 차단기 정격, 배선 보호, 접속 상태를 종합적으로 고려하여 진행하였습니다. 전용 배선은 단순 연결이 아니라 부하 용량과 안전성을 함께 검토해야 하는 전기공사입니다.

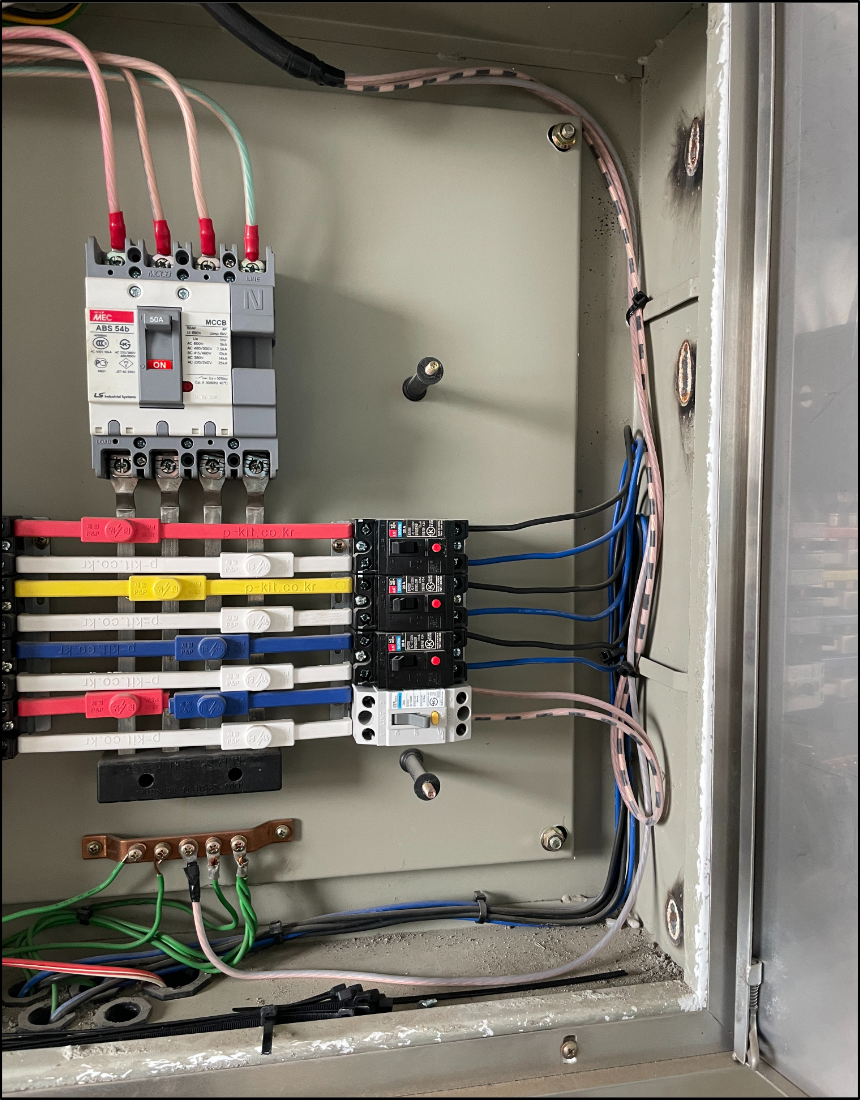

분전반 내부에 에어컨 전용 회로를 구성하고 전선 접속 및 차단기 체결 상태를 확인한 모습입니다.
4. 안전성 검증 결과
모든 배선 설치와 분전반 접속 작업을 완료한 후에는 차단기 체결 상태, 전선 인출 상태, 배관 보호 상태, 회로 구분 상태를 순차적으로 확인하였습니다. 에어컨 전용 회로는 장시간 연속 부하가 걸리는 설비이므로 초기 시공 단계에서 접속부 안정성을 확보해야 합니다.

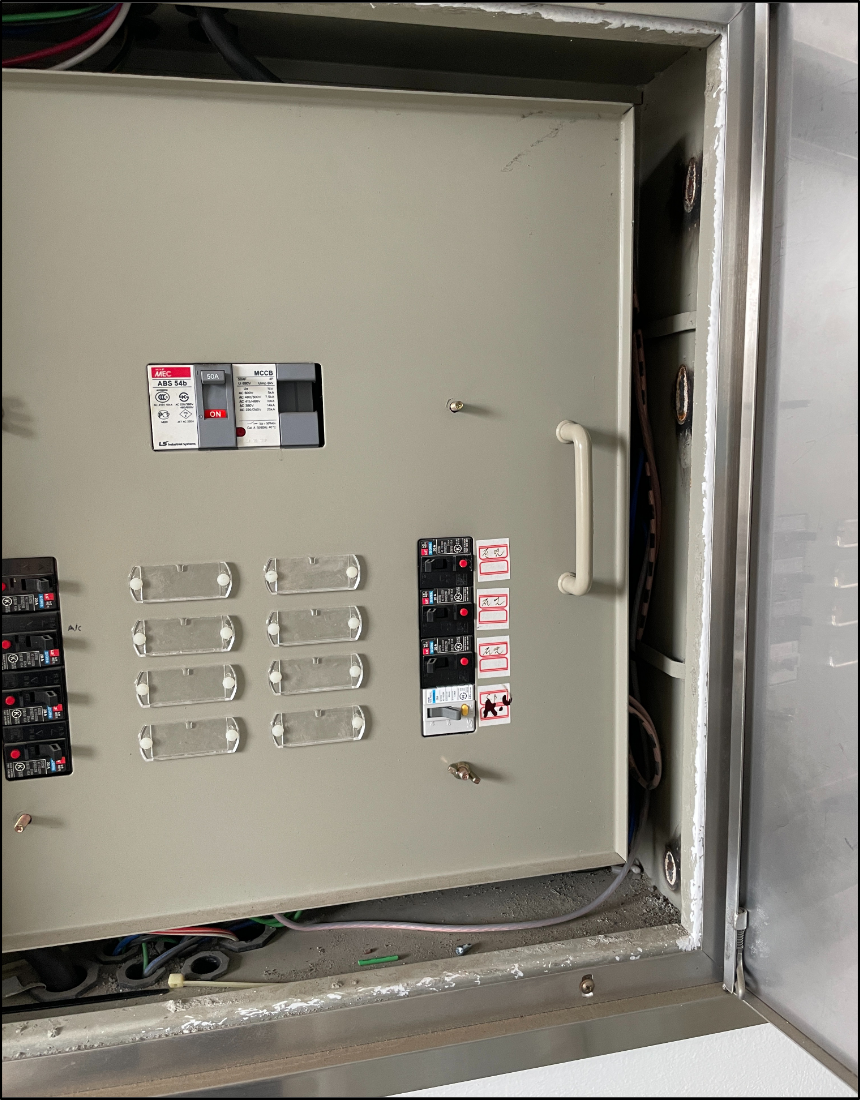

에어컨 전용 배선 연결 후 분전반 회로 표기와 차단기 설치 상태를 정리한 모습입니다.
| 검수 항목 | 확인 결과 |
|---|---|
| 전용 배선 경로 | 천장 내부 경로를 활용하여 지정 위치까지 배선 인출 완료 |
| 전선 보호 | GW 후렉시블 전선관 적용 및 배선 정리 완료 |
| 차단기 정격 | 기존 2P 20A에서 2P 30A 누전 차단기로 교체 완료 |
| 분전반 접속 상태 | 전선 접속 및 단자 체결 상태 확인 완료 |
| 최종 결과 | 에어컨 전용 배선 설치 및 실외기 전원 공급 준비 완료 |
최종 결과: 서울 강서구 강서도로사업소 직원 휴게실의 신규 에어컨 설치를 위한 전용 배선 포설, 배관 정리, 분전반 누전 차단기 교체 및 전선 접속 작업을 완료하였습니다. 이후 에어컨 설치 시 실외기 전원 연결이 가능하도록 전용 회로 구성을 마무리하였습니다.
5. 에어컨 전용 배선 설치가 필요한 이유
에어컨은 일반 조명 회로나 소형 콘센트 회로와 달리 전기 사용량이 크고 운전 시간이 긴 부하입니다. 따라서 기존 콘센트에서 임의로 전원을 끌어오거나 멀티탭, 연장선, 공용 회로에 연결하는 방식은 적합하지 않습니다.
- 차단기 트립 방지: 부하 용량을 초과하면 차단기가 반복적으로 떨어질 수 있습니다.
- 배선 과열 방지: 전선 굵기가 부족하면 장시간 운전 중 발열 위험이 증가합니다.
- 누전 및 감전 예방: 실외기 전원은 습기와 외부 환경의 영향을 받을 수 있어 누전 차단 보호가 중요합니다.
- 설비 유지관리성 확보: 전용 회로를 구성하면 고장 발생 시 원인 구분과 점검이 용이합니다.
- 전기설비 안전성 확보: 전선, 차단기, 접지, 배관을 함께 검토해야 장기적으로 안전합니다.
6. 에어컨 전기공사는 현장 사전 답사가 필수입니다
에어컨 전용 배선 설치 비용은 현장 조건에 따라 달라집니다. 같은 30A 전용 회로 설치라도 분전반과 에어컨 설치 위치 사이의 거리, 천장 구조, 벽체 관통 여부, 노출 배관 여부, 전선 규격, 차단기 여유 공간에 따라 시공 방법이 달라집니다.
견적 산정 기준: 바른전기는 에어컨 전용 배선, 전기증설, 분전반 회로 추가, 실외기 전원 공사와 같이 부하 용량 판단이 필요한 작업은 현장 사전 확인을 기준으로 견적을 안내합니다. 이는 불필요한 추가 비용을 줄이고, 전기설비 안전 기준에 맞는 시공 범위를 정확히 산정하기 위한 절차입니다.
7. 무면허 불법 시공 주의 안내
전기공사는 단순 작업처럼 보이더라도 전기공사업법상 공사업 등록 여부가 중요한 전문 공사입니다. 개인 자격증 보유 여부와 전기공사업 등록 여부는 별개의 문제이며, 에어컨 전용 배선 설치, 차단기 교체, 분전반 접속, 전기증설 관련 작업은 원칙적으로 국가 공인 정식 면허 등록 전기공사업체를 통해 진행해야 합니다.
무면허 불법 시공의 주요 위험
무등록 업체 또는 면허 범위를 벗어난 시공은 감전, 화재, 누전, 차단기 반복 트립, 배선 과열, 보험 처리 제한, 하자 책임 불명확 등의 문제를 유발할 수 있습니다. 특히 에어컨 전용 배선은 부하 용량과 차단기 정격을 잘못 적용하면 장시간 사용 중 전기 화재 위험이 커질 수 있습니다.
정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 또는 전기공사업체 조회 시스템에 접속합니다.
- 업체명 또는 사업자 정보를 입력합니다.
- 전기공사업 등록번호, 상호, 대표자, 소재지 등 등록 정보를 확인합니다.
- 견적서, 명함, 홈페이지에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
무면허 불법 시공 업체 신고 방법
전기공사업 등록 없이 전기공사를 수행하거나 등록 업체를 사칭하는 정황이 있는 경우에는 공사 현장 소재지 관할 지자체 담당 부서 또는 국민신문고를 통해 민원을 접수할 수 있습니다. 신고 시에는 업체명, 연락처, 현장 주소, 계약 내역, 시공 사진, 견적서, 문자 내역 등 객관 자료를 함께 정리하는 것이 좋습니다.
8. 바른전기 시공 기준
바른전기는 서울 강서구, 마곡동, 방화동, 등촌동, 가양동, 화곡동 일대의 에어컨 전용 배선, 실외기 전원 공사, 분전반 차단기 교체, 전기증설, 전기 안전 점검을 수행합니다. 모든 현장은 원인 진단과 부하 용량 검토를 우선으로 하며, 불필요한 작업보다 안전성 확보와 재발 방지를 기준으로 시공합니다.
- 국가 공인 정식 면허 등록 전기공사업체 기준 시공
- 현장 사전 답사 후 전용 배선 경로 및 자재 규격 산정
- 에어컨 부하 용량에 맞는 차단기 정격 검토
- 전선 보호를 위한 배관 및 천장 내부 배선 정리
- 분전반 접속부 체결 상태 및 회로 구분 확인
- 전기공사업법과 현장 안전 기준을 고려한 책임 시공
서울 강서구 강서도로사업소 에어컨 전용 배선 설치 완료
본 현장은 신규 에어컨 설치를 위해 메인 분전반에서 직원 휴게실 에어컨 설치 위치까지 전용 배선을 포설하고, 2P 30A 누전 차단기 교체 및 전선 접속을 완료한 사례입니다. 바른전기는 정식 전기공사업 면허 등록 업체로서 에어컨 전용 배선, 전기증설, 분전반 교체, 누전 수리 및 전기 안전 점검을 전문적으로 수행합니다.
