인천 서해구 전기공사 업체 가좌동 무인택배함 콘센트 설치 현장 사례
작성일2026-07-11
본문
본 시공 사례는 인천광역시 서해구 가좌동 야외 공원에 설치된 무인여성안심택배함에 안정적으로 전원을 공급하기 위하여 야외 노출 배선과 콘센트 설치 공사를 진행한 현장 기록입니다.
바른전기 책임 기술진은 사전 현장 답사를 통해 무인택배함 설치 위치, 기존 전원 공급원, 외부 배선 경로 및 콘센트 설치 위치를 확인하였습니다. 이후 야외 환경에서 전선이 직접 노출되지 않도록 GW 후렉시블 전선 배관과 HFIX 2.5㎟ 전선을 적용하여 무인택배함 캐노피 안쪽에 노출 콘센트를 설치하였습니다.
핵심 요약: 야외 무인택배함 콘센트 설치는 단순히 가까운 전원에서 전선을 연장하는 작업이 아닙니다. 외부 충격, 습기, 배관 고정 상태, 전선 보호, 전원 공급 용량 및 접지 상태를 종합적으로 검토해야 합니다. 본 현장에서는 기존 배선 경로를 활용하여 노출 배관을 설치하고, 캐노피 내부에 PVC 노출 박스와 콘센트를 고정한 뒤 메인 전원 접속과 최종 검수를 완료하였습니다.
1. 현장 개요
| 공사명 | 가좌동 야외 공원 무인택배함 전원 배선 및 콘센트 설치 |
|---|---|
| 현장 위치 | 인천광역시 서해구 가좌동 야외 공원 |
| 현장 유형 | 공원 내 무인여성안심택배함 시설 |
| 요청 내용 | 무인택배함 운영에 필요한 전원 배선과 콘센트 신규 설치 |
| 배선 방식 | 야외 노출 배선 및 기존 외벽 배선 경로 활용 |
| 주요 자재 | GW 후렉시블 전선 배관, HFIX 2.5㎟ 전선, PVC 노출 박스, 노출 콘센트 |
| 시공 결과 | 외부 노출 배관 고정, 캐노피 내부 콘센트 설치, 메인 전원 접속 및 전원 공급 확인 |
무인택배함은 제어 장치, 표시 장치 및 통신 장비가 지속적으로 작동해야 하므로 안정적인 전원 공급이 필요합니다. 특히 본 현장처럼 야외 공원에 설치되는 시설은 실내 콘센트 공사와 달리 외부 환경을 고려한 전선 보호와 배관 고정이 중요합니다.
전선을 바닥이나 외벽에 그대로 노출할 경우 보행자 접촉, 시설물 충격, 습기 유입 및 피복 손상으로 인한 누전 위험이 높아질 수 있습니다. 따라서 배선 경로를 사전에 확인하고 전선을 보호 배관 내부에 수용하여 기계적 손상 가능성을 줄이는 방식으로 시공해야 합니다.
2. 현장 사전 답사 진단 내용
바른전기 책임 기술진은 공사 전 현장 답사를 통해 무인택배함의 정확한 설치 위치와 인근 전원 공급원 위치를 확인하였습니다. 또한 전원 공급원에서 무인택배함까지 연결할 수 있는 외벽 배선 경로와 캐노피 내부 콘센트 설치 위치를 점검하였습니다.

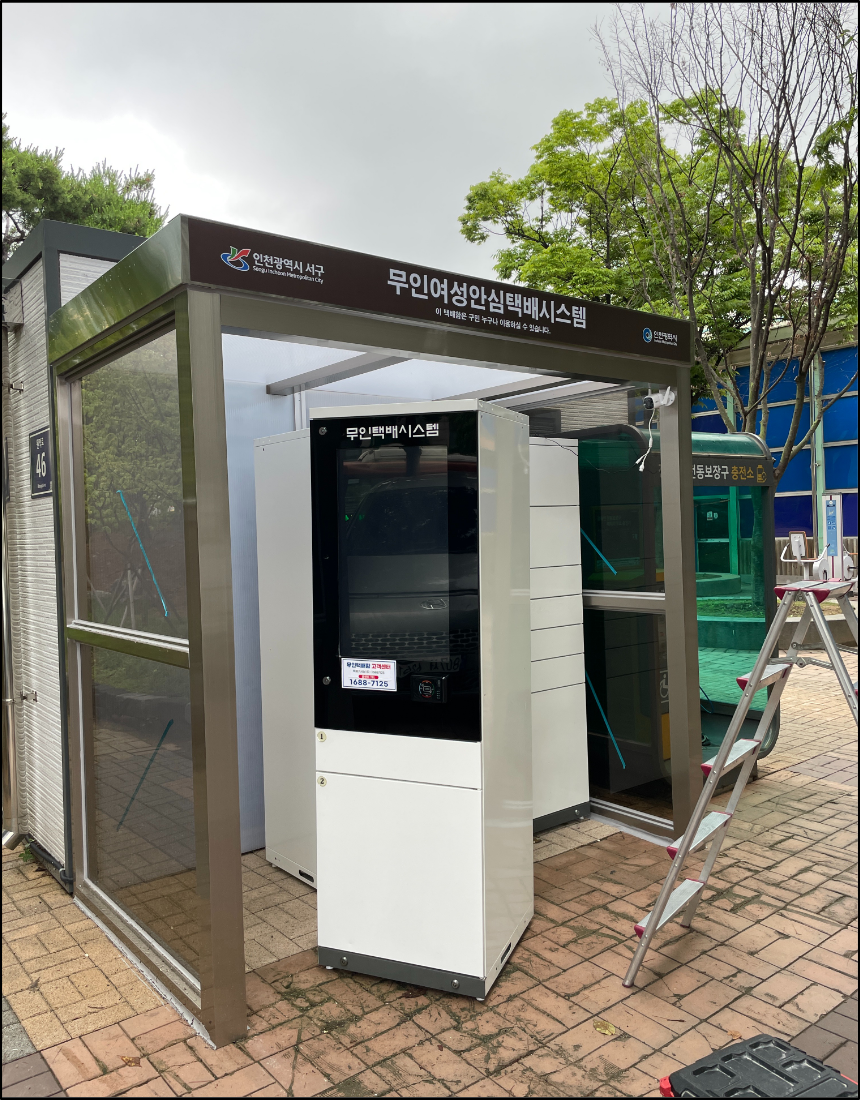

전원 공급 공사를 진행하기 전 무인여성안심택배함과 캐노피 구조, 장비 배치 상태를 확인하였습니다.
- 무인택배함 본체 및 캐노피 설치 위치 확인
- 기존 외부 전원 공급원 위치 확인
- 건물 외벽을 따라 형성된 기존 배선 경로 확인
- 보행 동선과 배관 간섭 가능성 확인
- 캐노피 내부 콘센트 설치 위치 선정
- 노출 배관 고정이 가능한 벽체 및 프레임 구조 확인
- 메인 전원 접속 위치와 전선 인입 방향 확인
현장 진단 결론: 배선을 지중 또는 벽체 내부에 매립하기 어려운 야외 시설 구조이므로, 기존 외벽 배선 경로를 활용한 노출 배선 방식이 적합하다고 판단하였습니다. 전선은 GW 후렉시블 배관 내부에 수용하고, 무인택배함 캐노피 내부에는 PVC 노출 박스를 고정하여 콘센트를 설치하는 방식으로 공사를 계획하였습니다.
주요 사용 자재
| 구분 | 적용 자재 | 적용 목적 |
|---|---|---|
| 전선 | HFIX 2.5㎟ | 무인택배함 콘센트 전원 공급 |
| 보호 배관 | GW 후렉시블 전선 배관 | 외부 충격과 전선 피복 손상 방지 |
| 콘센트 박스 | PVC 노출 박스 | 캐노피 내부 콘센트 고정 및 접속부 보호 |
| 배관 고정부 | 전선관 새들 및 고정 부속 | 외벽과 캐노피 프레임의 노출 배관 고정 |
3. 규격 준수 시공 내역
3-1. 무인택배함 위치와 배선 경로 재확인

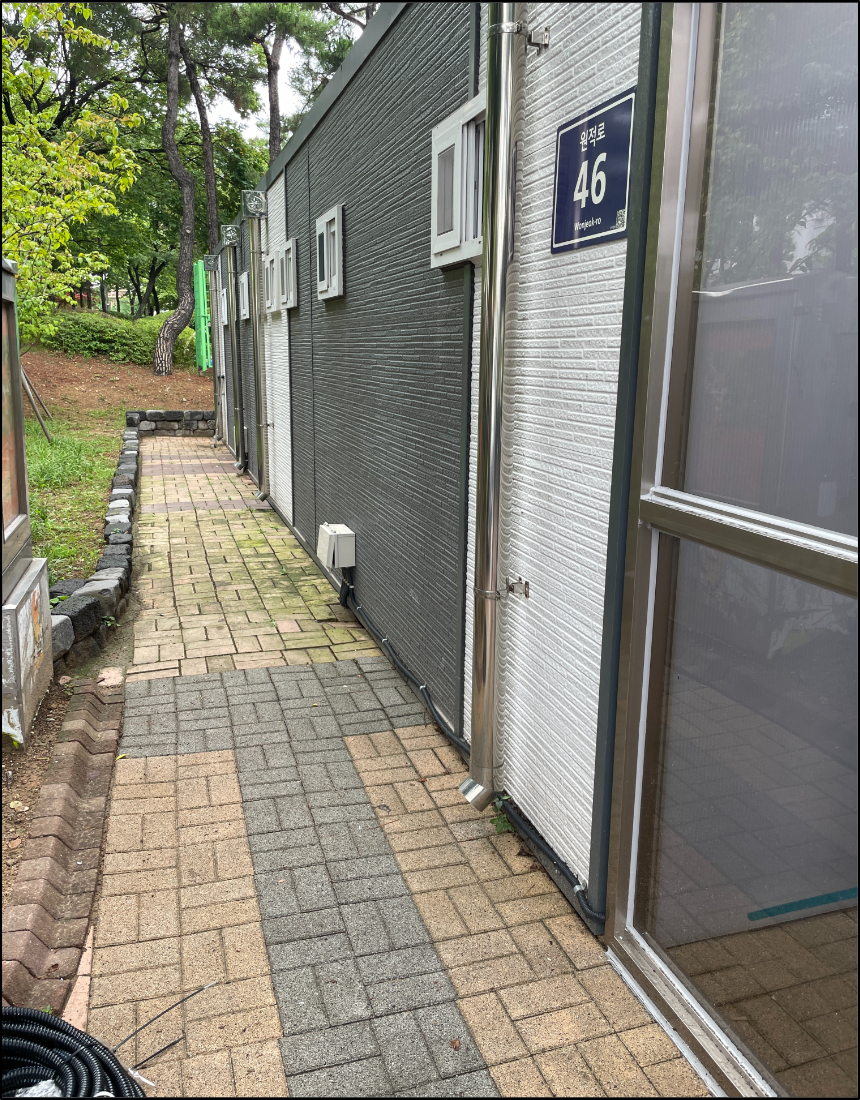

현장 사전 답사를 통해 기존 전원 공급원과 무인택배함 사이의 외벽 배선 경로를 확인하였습니다.
공사 당일 무인택배함과 캐노피 설치 상태를 확인한 뒤, 사전 답사에서 계획한 전원 공급 경로를 다시 점검하였습니다. 배관이 보행 동선 중앙을 가로지르지 않도록 건물 외벽과 시설물 하단을 중심으로 경로를 설정하였습니다.
배선 경로는 기존 외부 전원 설비에서 무인택배함 캐노피까지 연결되며, 외벽 모서리와 출입문 프레임을 따라 최대한 정리된 형태로 구성하였습니다.
3-2. GW 후렉시블 배관 설치 및 전선 입선
야외에 노출되는 전선은 직접 노출하지 않고 GW 후렉시블 전선 배관 내부에 수용하였습니다. 후렉시블 배관은 굴곡이 있는 외벽 구조와 시설물 모서리를 따라 시공할 수 있으며, 전선 피복이 외부 충격이나 마찰로 손상되는 것을 방지하는 역할을 합니다.

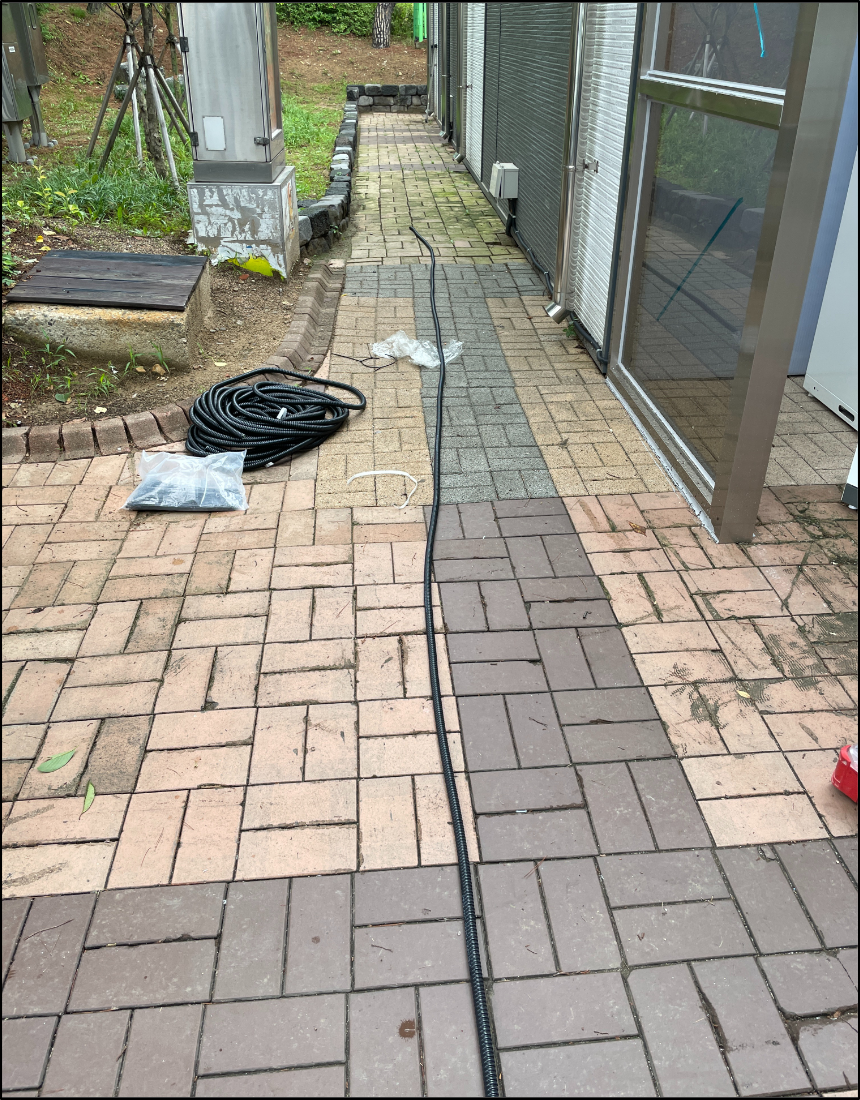

무인택배함까지 전선을 안전하게 보호하기 위해 필요한 길이만큼 GW 후렉시블 배관을 준비하였습니다.

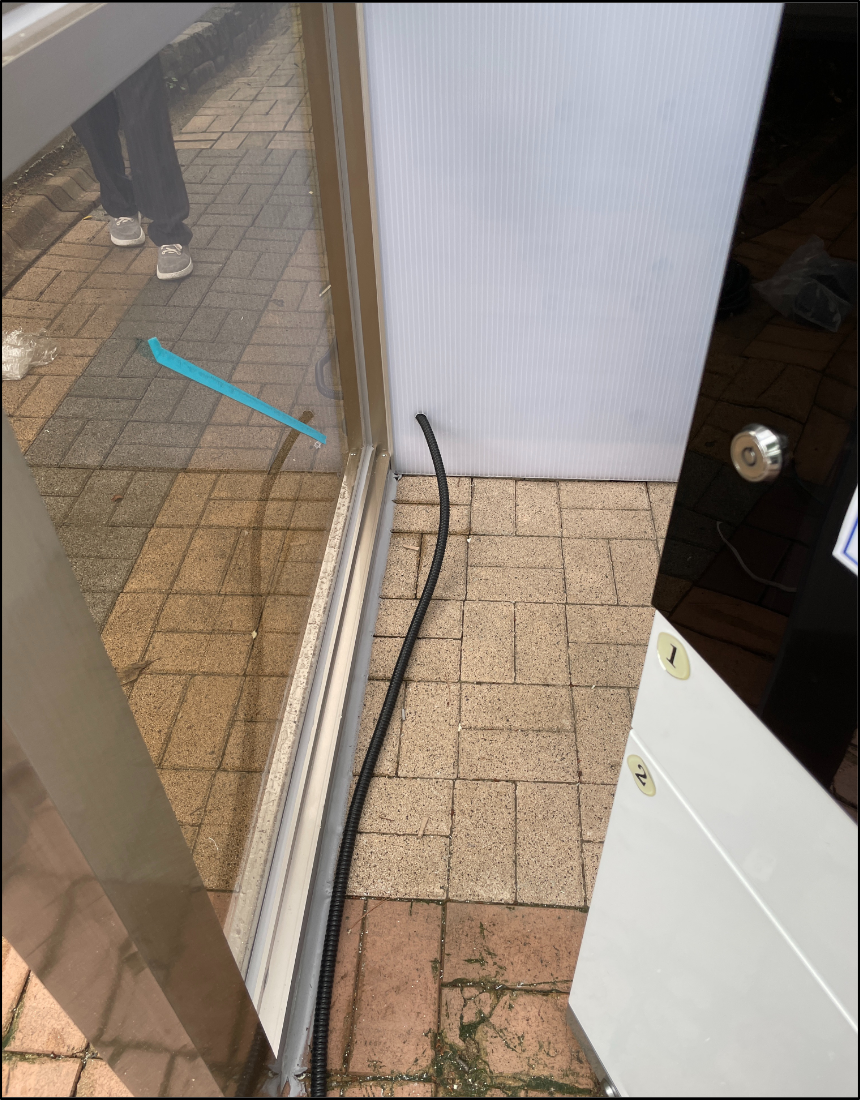

외부에서 포설한 GW 후렉시블 배관을 무인택배함 캐노피 안쪽으로 인입하였습니다.
배관 내부에는 HFIX 2.5㎟ 규격 전선을 입선하였습니다. 전원선과 중성선 및 접지선은 기능을 구분하여 배치하고, 배관 끝부분에서 전선이 눌리거나 과도하게 꺾이지 않도록 인입 상태를 정리하였습니다.
- 필요 배선 길이 확인 및 전선 준비
- GW 후렉시블 배관 길이 재단
- HFIX 2.5㎟ 전선 입선
- 외벽 하단 기존 배선 경로를 따라 배관 배치
- 배관 굴곡부와 출입문 모서리 구간 정리
- 전선관 새들을 이용한 일정 간격 고정
3-3. 외벽 노출 배관 고정
입선이 완료된 GW 후렉시블 배관은 건물 외벽 하단과 기존 배선 경로를 따라 고정하였습니다. 배관이 통행 구간으로 돌출되거나 바닥에 느슨하게 놓이지 않도록 외벽에 밀착시키고 고정 부속을 사용하여 움직임을 최소화하였습니다.

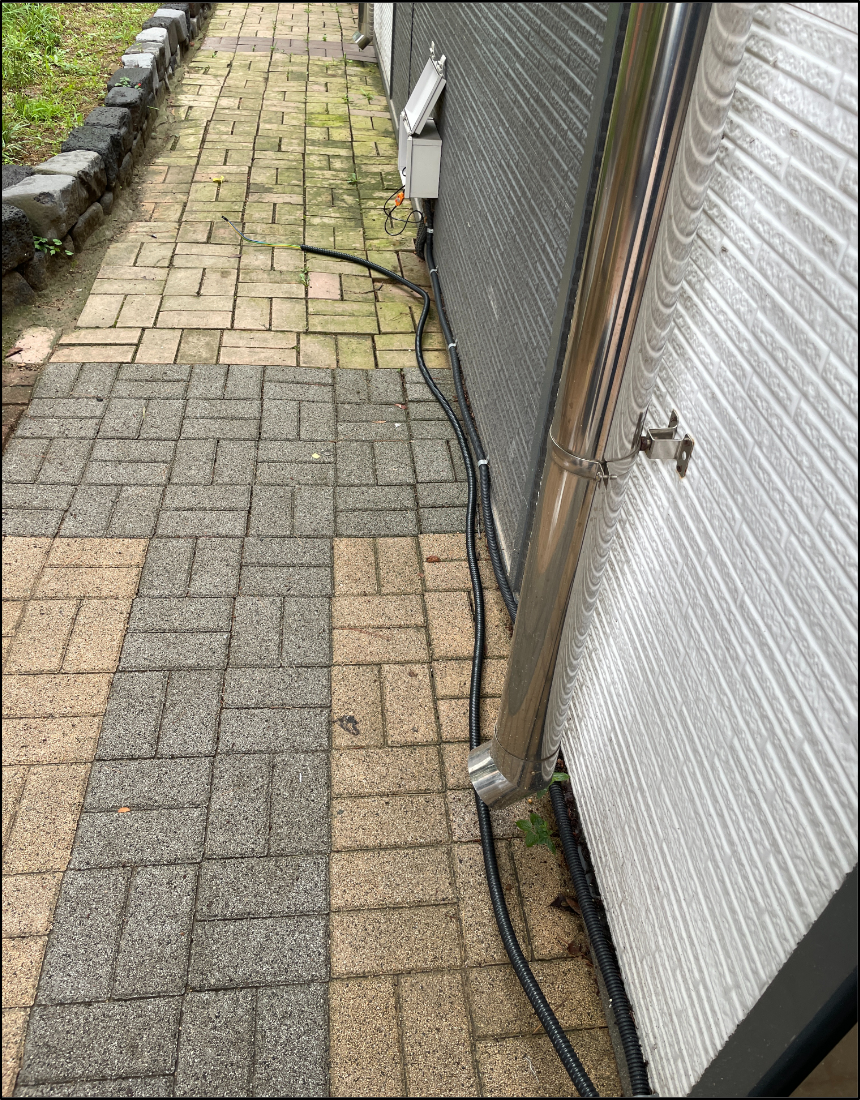

외벽과 배수관 주변의 기존 배선 경로를 활용하여 노출 배관을 정리하고 고정하였습니다.

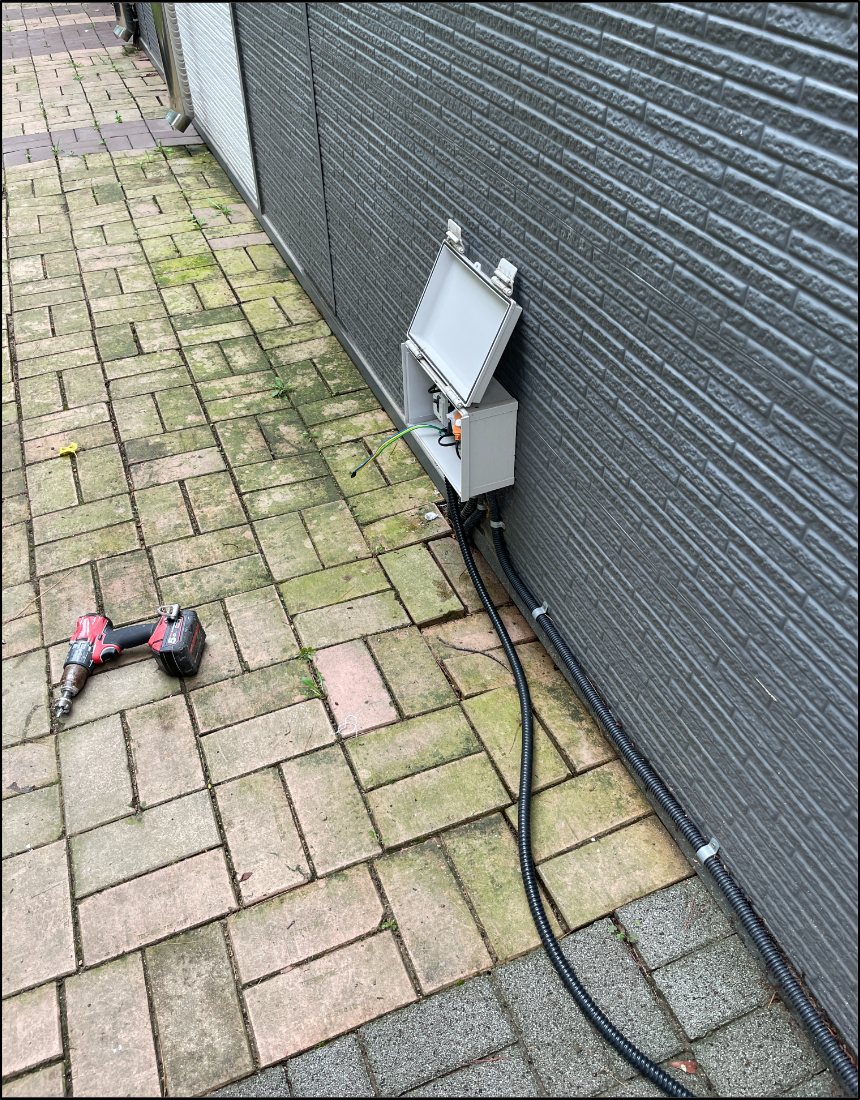

기존 전원 공급 설비와 신규 배선을 연결하기 위해 외부 접속함을 개방하고 접속 위치를 확인하였습니다.

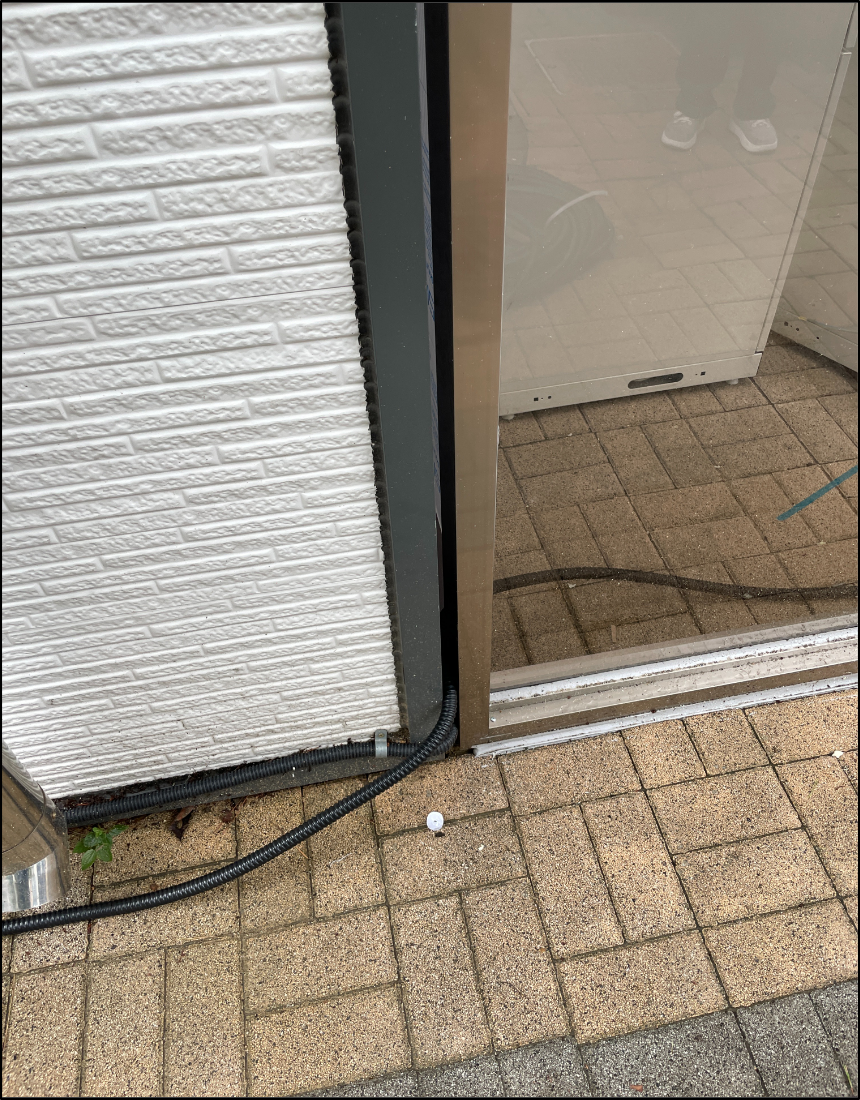

출입문 주변 구간은 문 개폐 시 배관이 간섭되지 않도록 프레임 가장자리를 따라 시공하였습니다. 또한 배관을 과도하게 꺾지 않고 완만한 곡률을 유지하여 내부 전선에 지속적인 압력이 가해지지 않도록 정리하였습니다.

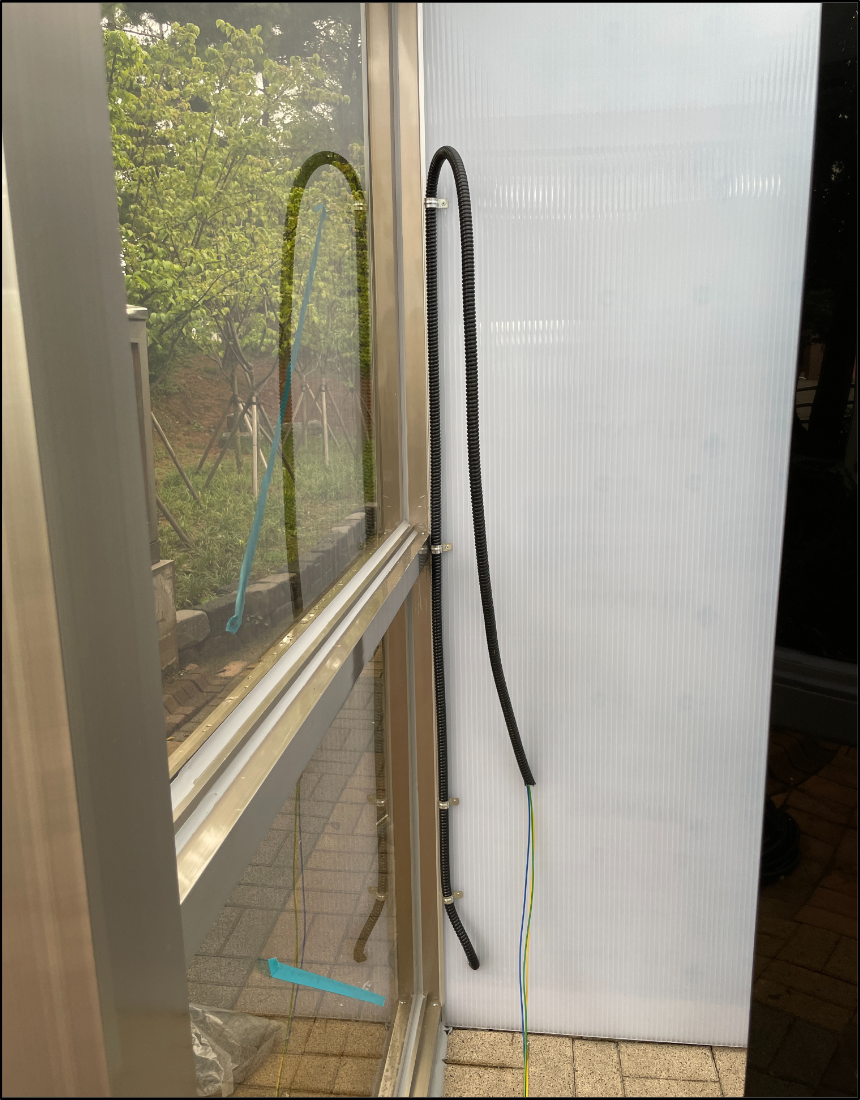

캐노피 내부에서 콘센트 설치 위치까지 GW 후렉시블 배관을 수직으로 정리하고 고정하였습니다.
3-4. 캐노피 내부 노출 콘센트 설치
무인택배함 전원 플러그를 연결할 콘센트는 직접적인 외부 노출을 줄일 수 있도록 캐노피 안쪽 상부 공간에 설치하였습니다.

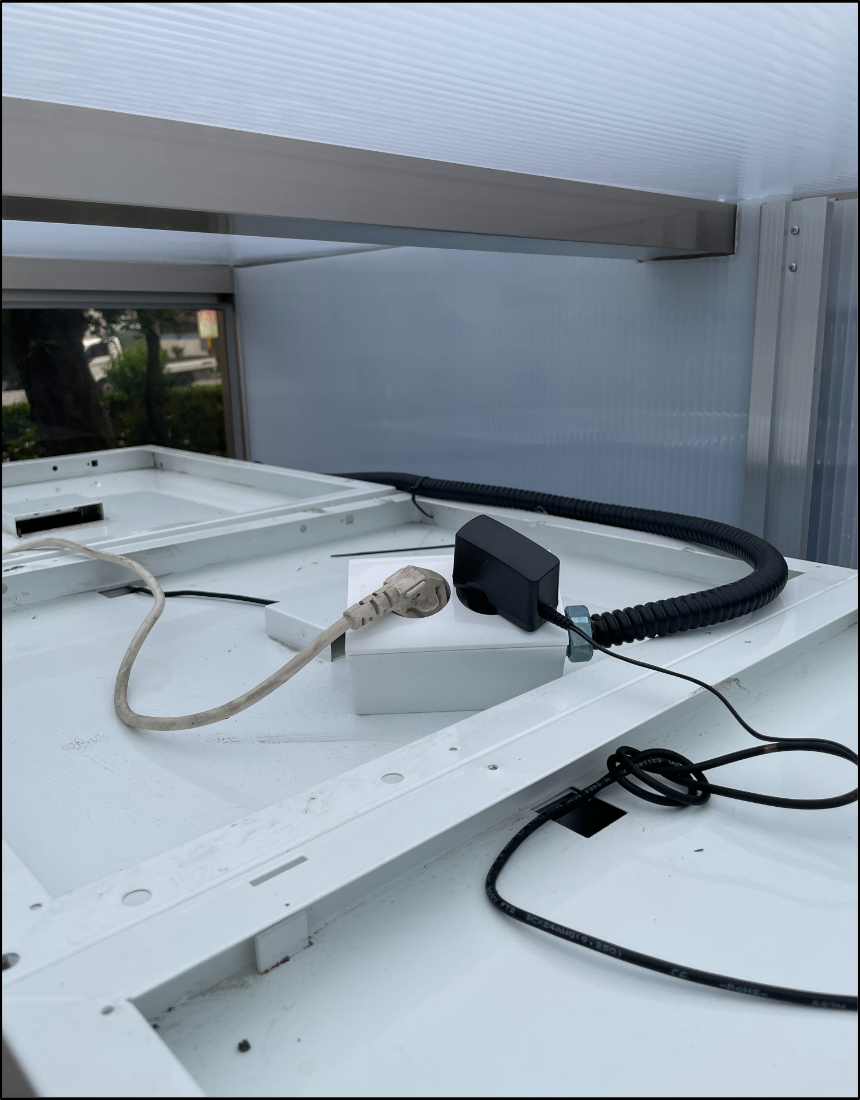

캐노피 내부 노출 콘센트에 무인택배함 전원 어댑터를 연결하고 정상적인 전원 공급 상태를 확인하였습니다.

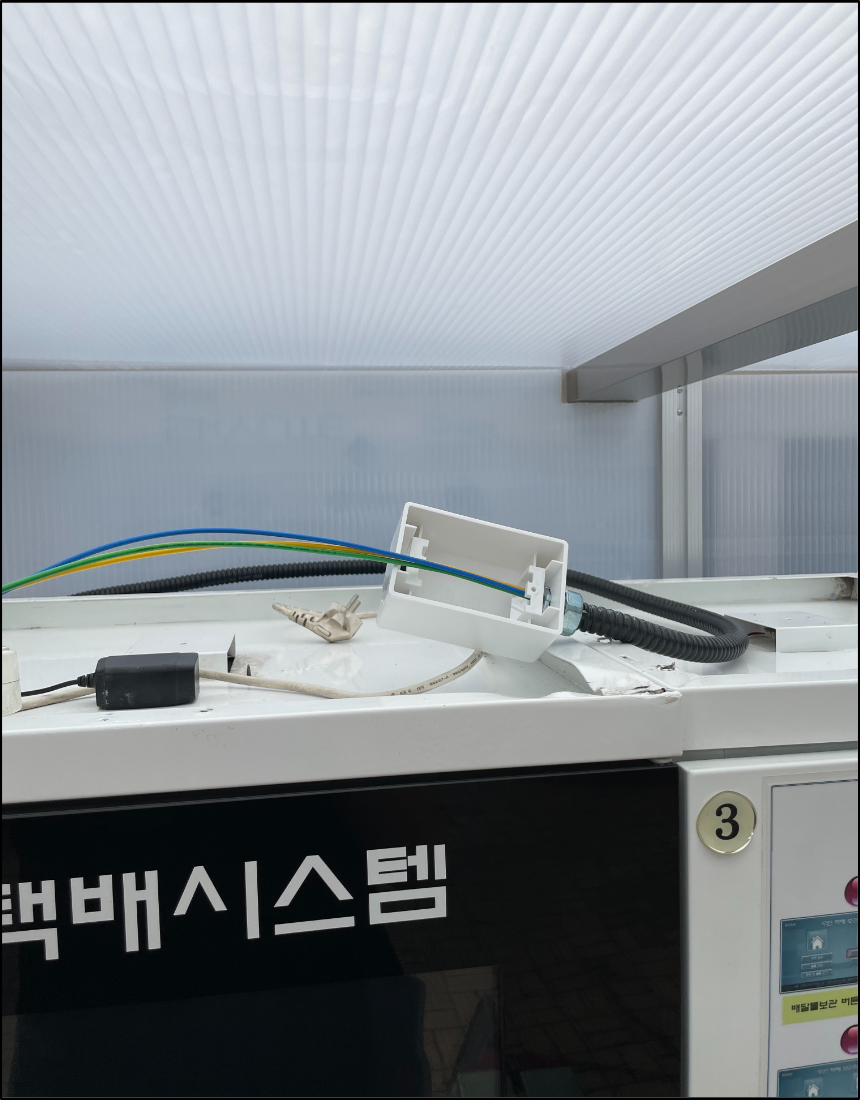

콘센트 설치 위치에 PVC 노출 박스를 고정한 뒤, GW 후렉시블 배관을 박스 내부로 인입하고 전선을 콘센트 단자에 접속하였습니다. 전선 접속부는 단자에서 빠지거나 흔들리지 않도록 체결 상태를 확인하였으며, 접지선도 지정 단자에 연결하였습니다.
- 캐노피 내부 콘센트 설치 위치 선정
- PVC 노출 박스 고정
- GW 후렉시블 배관 인입
- 전원선·중성선·접지선 구분 접속
- 콘센트 단자 체결 상태 확인
- 전원 어댑터와 플러그 연결 공간 확보
3-5. 메인 전원 접속 및 배선 정리
캐노피 내부 콘센트 설치 후 기존 외부 전원 공급 설비와 신규 배선을 연결하였습니다. 전원 접속 전에는 전원 차단 상태를 확인하고, 연결 대상 회로와 신규 배선의 사용 목적을 구분한 뒤 접속 작업을 진행하였습니다.

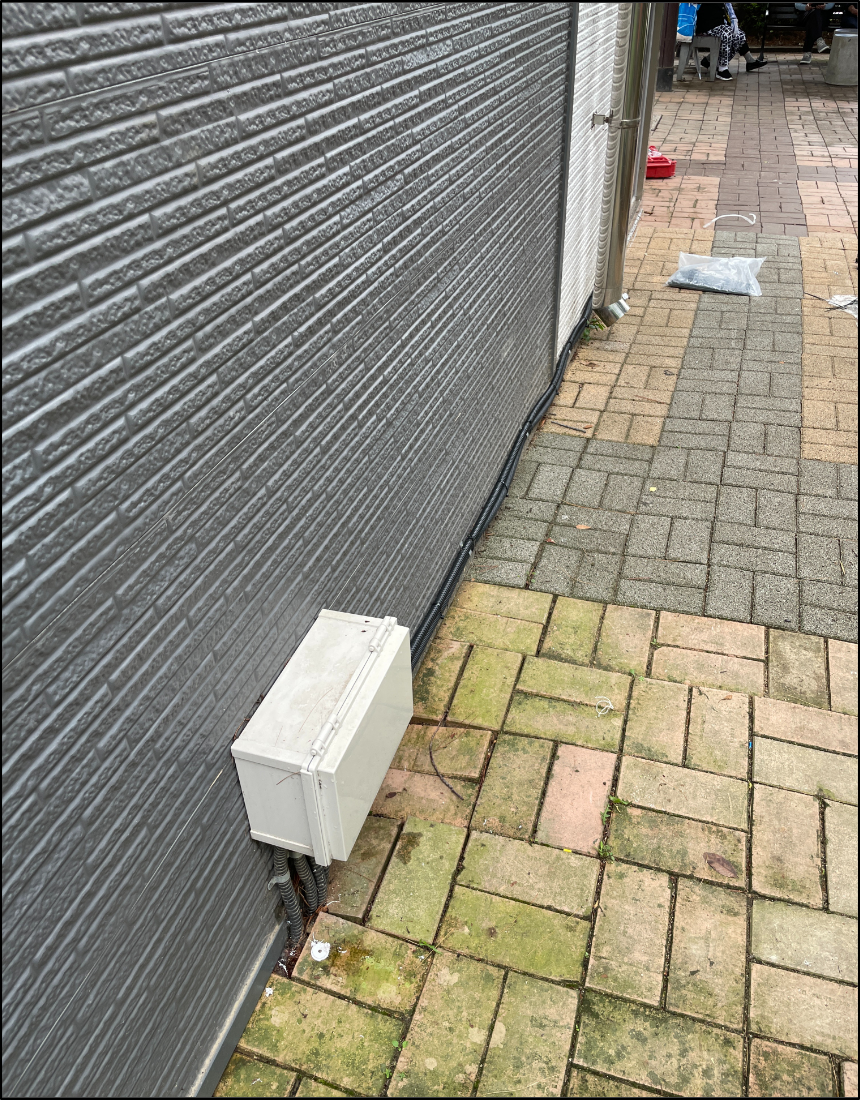

건물 외벽을 따라 시공한 GW 후렉시블 배관과 전원 접속함 주변을 정리한 상태입니다.
메인 전원 접속이 완료된 후 외벽에 설치된 배관과 접속함 주변을 다시 정리하고, 전선관이 바닥에 늘어지거나 시설물에 눌리는 구간이 없는지 확인하였습니다.
4. 안전성 검증 결과
최종 검수 단계에서는 신규 콘센트의 전원 공급 상태와 무인택배함 전원 장치 연결 상태를 확인하였습니다. 또한 외부 노출 배관의 고정 상태와 캐노피 내부 콘센트 박스 체결 상태를 함께 점검하였습니다.

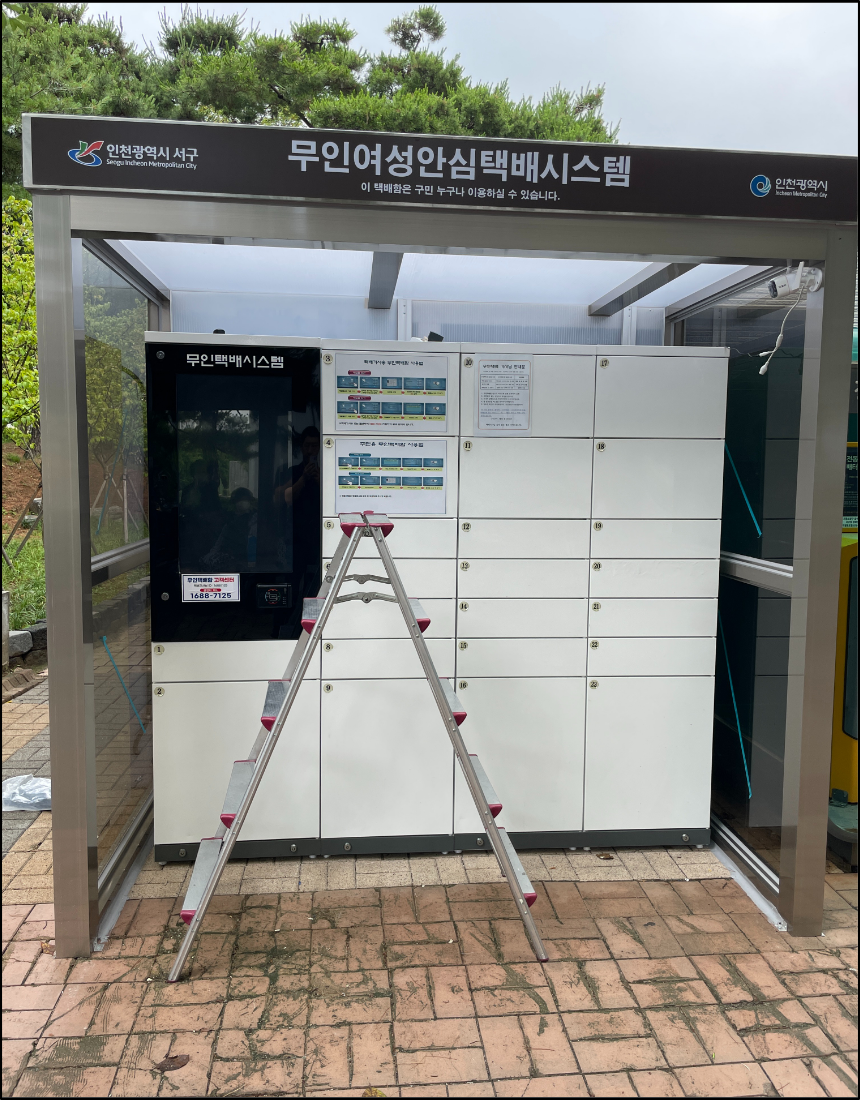

GW 후렉시블 배관 포설, PVC 노출 박스 설치, 콘센트 접속 및 전원 검수를 완료한 현장입니다.
최종 결과: 기존 전원 공급원에서 무인택배함까지 GW 후렉시블 배관과 HFIX 2.5㎟ 전선을 이용한 노출 배선 설치를 완료하였습니다. 무인택배함 캐노피 안쪽에 PVC 노출 박스와 콘센트를 설치하고 메인 전원 접속 후 정상적인 전원 공급 상태를 확인하였습니다.
| GW 후렉시블 배관 고정 상태 | 외벽 및 캐노피 프레임에 고정 완료 |
|---|---|
| 전선 직접 노출 여부 | 노출 구간 전선관 내부 수용 |
| 콘센트 설치 위치 | 캐노피 안쪽 보호 공간에 설치 |
| 단자 체결 및 접지 연결 | 접속 및 체결 상태 확인 |
| 콘센트 전원 공급 | 정상 공급 확인 |
야외 전기설비는 시공 완료 시점의 정상 작동만으로 안전성을 판단해서는 안 됩니다. 정기 점검 과정에서 전선관 손상, 콘센트 변색, 접속부 발열, 접지 상태 및 절연 저항 기준치 충족 여부를 함께 확인해야 합니다.
5. 야외 무인택배함 콘센트 설치 Q&A
6. 무면허 불법 시공 주의 안내
무인택배함 전원 배선과 콘센트 신설처럼 고정 배선 및 전원 접속이 수반되는 공사는 전기공사업법상 시공 주체와 공사 범위를 확인해야 하는 전문 공사입니다. 개인 자격증 보유 여부와 전기공사업 등록 여부는 서로 다른 사항입니다.
전기공사는 공사 범위에 적합한 등록과 기술인력을 갖춘 국가 공인 정식 면허 등록 전기공사업체를 통해 진행해야 하며, 업체의 상호와 전기공사업 등록 정보가 실제 계약 및 시공 주체와 일치하는지 확인해야 합니다.
무면허 불법 시공의 주요 위험
- 전선 굵기와 차단기 용량 부적합
- 접지선 누락 또는 부실 접속
- 외부 노출 전선의 피복 손상
- 콘센트 및 접속부 수분 유입
- 누전, 감전 및 전기 화재 위험
- 하자 발생 시 책임 소재 불명확
- 등록 업체 사칭 및 면허 대여 문제
정식 전기공사업 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템에 접속합니다.
- 전기공사업체 조회 메뉴를 선택합니다.
- 업체 상호, 대표자 또는 사업자 정보를 입력합니다.
- 전기공사업 등록번호와 소재지 등 등록 정보를 확인합니다.
- 견적서, 계약서, 명함 및 홈페이지 정보와 조회 결과가 일치하는지 비교합니다.
확인 사항: 개인 전기 관련 자격증만 제시하거나 다른 업체의 등록번호를 사용하는 경우가 있으므로, 반드시 실제 계약 업체의 상호와 전기공사업 등록번호가 일치하는지 확인해야 합니다.
무면허 불법 시공 업체 신고 방법
전기공사업 등록 없이 전기공사를 수행하거나 등록 업체를 사칭하는 정황이 있는 경우에는 현장 소재지 관할 구청의 전기공사업 담당 부서 또는 국민신문고를 통해 민원을 접수할 수 있습니다.
- 시공 업체의 상호, 연락처와 사업자 정보를 정리합니다.
- 공사 현장 주소와 실제 작업 내용을 기록합니다.
- 견적서, 계약서, 계좌이체 내역 및 문자 내용을 보관합니다.
- 시공 전후 사진과 작업자 차량 정보 등 객관적인 자료를 확보합니다.
- 관할 시청 담당 부서(에너지 정책과) 또는 국민신문고를 통해 신고합니다.
7. 바른전기 야외 전기공사 기준
바른전기는 인천 서해구 가좌동을 포함한 인천 지역에서 야외 시설 전원 공사, 콘센트 설치, 노출 배관 공사, 전기 배선 교체 및 누전 점검을 수행합니다.
야외 시설 공사는 전원을 연결하는 것에 그치지 않고 시설물의 사용 환경과 보행 동선, 전선 보호 및 유지관리 가능성을 고려해야 합니다. 당사 책임 기술진은 현장 진단을 우선하고, 전기공사업법과 한국전기설비규정에 따른 안전한 시공 범위를 검토합니다.
- 국가 공인 정식 면허 등록 전기공사업체 기준 시공
- 현장 사전 답사를 통한 전원 공급원과 배선 경로 확인
- 전선 규격과 사용 부하를 고려한 배선 선정
- 야외 환경을 고려한 전선 보호 배관 적용
- 접지선 연결과 접속 단자 체결 상태 확인
- 노출 배관의 이탈 및 처짐 방지 고정
- 전원 투입 후 작동 상태와 안전 상태 최종 검수
인천 서해구 가좌동 무인택배함 콘센트 설치 완료
본 현장은 야외 공원에 설치된 무인택배함에 전원을 공급하기 위해 GW 후렉시블 배관과 HFIX 2.5㎟ 전선을 사용하여 외부 노출 배선을 시공하고, 캐노피 내부에 PVC 노출 박스와 콘센트를 설치한 사례입니다.
