인천 전기공사 업체 바른전기, 구월동 한화포레나 콘센트 설치 현장 사례
작성일2026-07-16
본문

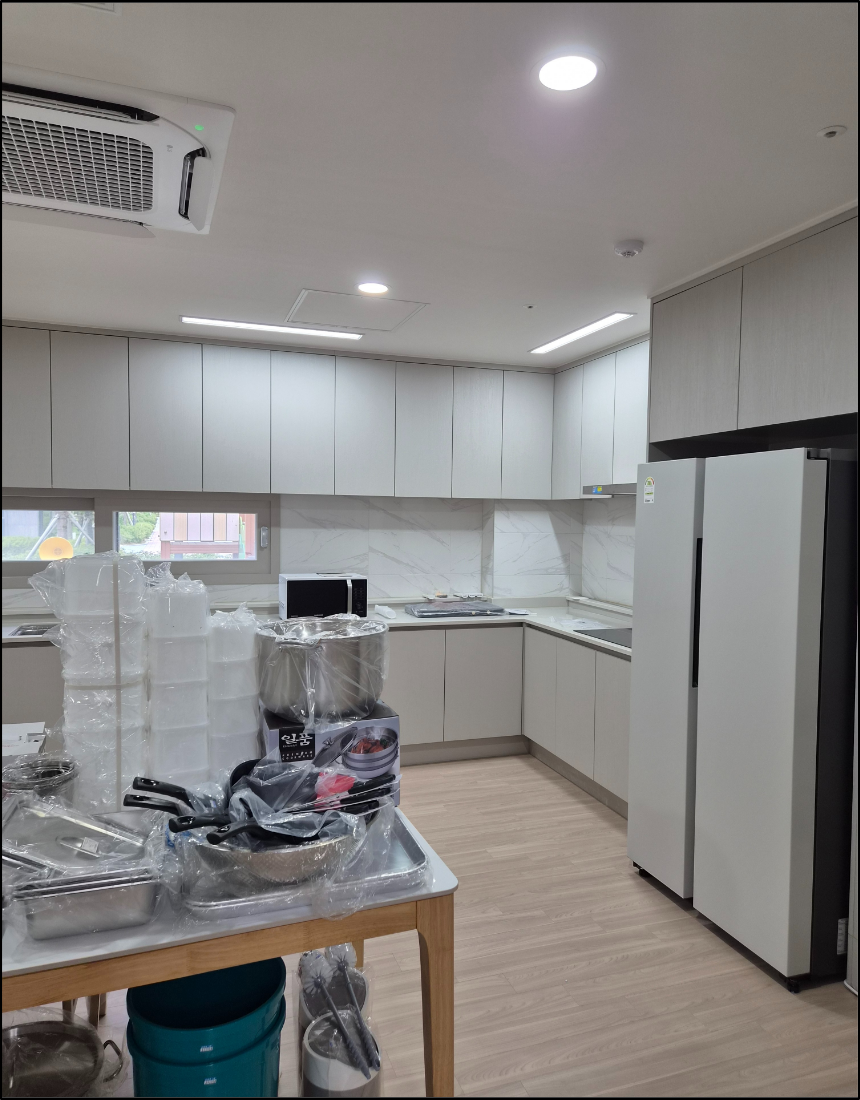

본 시공 사례는 인천광역시 남동구 구월동 한화포레나 아파트 경로당에서 인덕션, 하이라이트 및 전자레인지 사용을 위한 주방 전용 콘센트 회로를 신규 설치한 현장 기록입니다.
기존 경로당 주방은 콘센트 전원 회로가 하나로만 구성되어 있어 소비전력이 큰 주방기기를 동시에 사용할 경우 과부하와 차단기 트립이 발생할 가능성이 있었습니다. 이에 바른전기 책임 기술진은 현장 사전 답사를 통해 메인 분전반 위치, 주방기기 설치 위치 및 천장 내부 배선 경로를 확인한 뒤 인덕션 전용 회로와 하이라이트·전자레인지용 회로를 분리하여 시공하였습니다.
핵심 요약: 본 공사는 기존 콘센트에 멀티탭을 추가하는 단순 작업이 아닙니다. 메인 분전반에서 주방까지 신규 전선 배관을 설치하고, HFIX 4.0㎟ 전선을 이용하여 2개 회로를 구성한 뒤 주방 하부와 상부에 각각 전용 콘센트를 설치한 전기배선 증설 공사입니다. 분전반에는 30A 누전차단기 2개를 적용하고 회로 구분, 전선 접속 및 기기 작동 상태에 대한 최종 검수를 진행하였습니다.
1. 현장 개요
| 공사명 | 구월동 한화포레나 경로당 주방 전용 콘센트 및 신규 회로 설치 |
|---|---|
| 현장 위치 | 인천광역시 남동구 구월동 한화포레나 아파트 경로당 |
| 현장 유형 | 공동주택 부대복리시설 내 경로당 주방 |
| 요청 배경 | 기존 주방 콘센트 회로가 1개로만 구성되어 있어 소비전력이 큰 주방기기의 전용 회로 설치 필요 |
| 핵심 작업 | 인덕션 전용 콘센트, 하이라이트 및 전자레인지용 콘센트, 신규 전용 배선 2회로 설치 |
| 배선 방식 | 천장 내부 은폐 배선 및 주방 수납장 내부 노출 배관 시공 |
| 주요 자재 | GW 후렉시블 전선 배관, HFIX 4.0㎟ 전선, 노출 콘센트, 30A 누전차단기 2개 |
| 시공 결과 | 주방기기 사용 회로 분리, 전용 콘센트 설치, 분전반 회로 구성 및 최종 작동 확인 완료 |

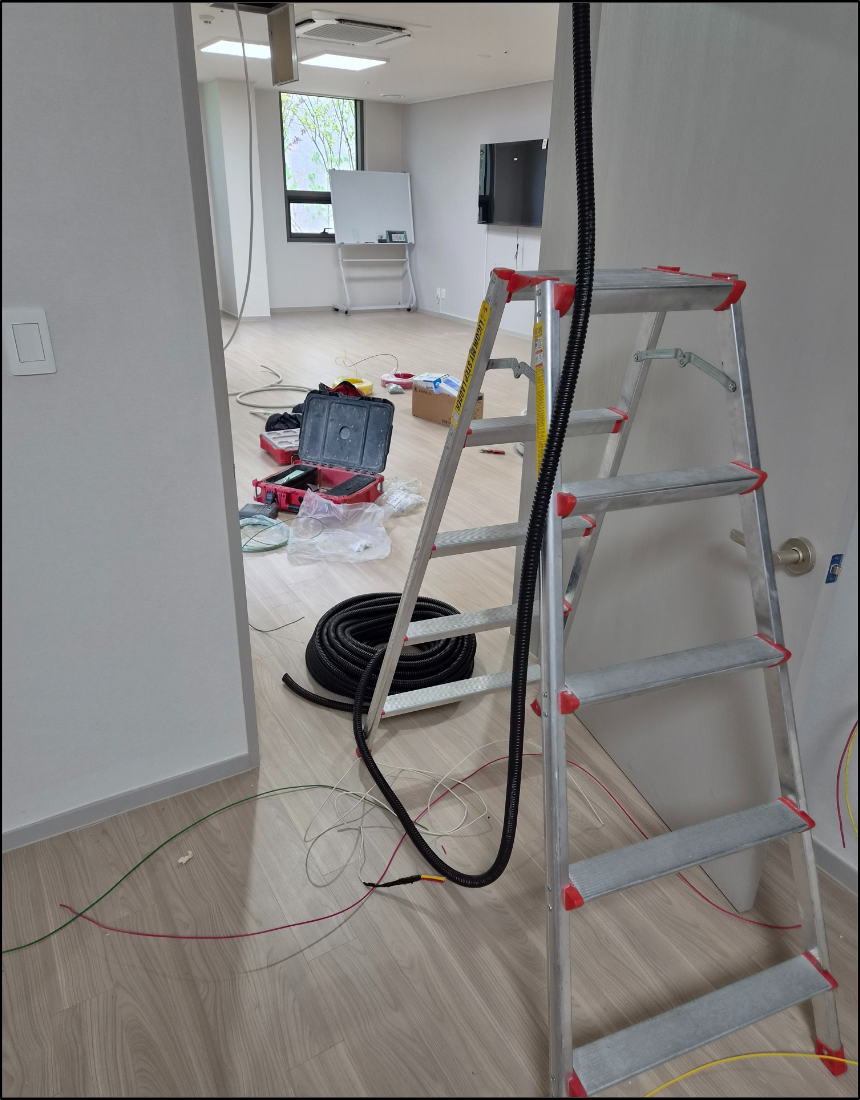

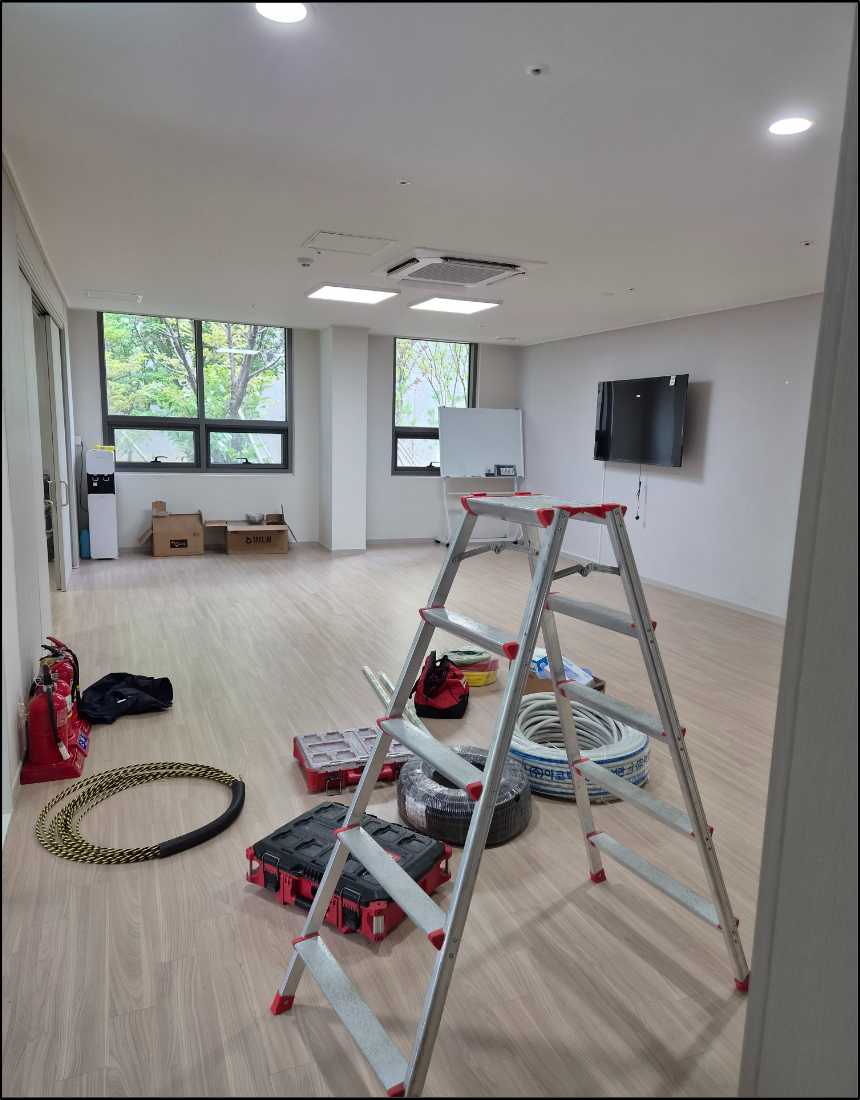

전용 콘센트 회로 설치에 필요한 GW 후렉시블 전선관, 전선, 사다리 및 전용 작업 공구를 현장에 준비하였습니다.
현장 사전 답사에서는 경로당 내부의 메인 분전반 위치와 주방 구조를 우선 확인하였습니다. 인덕션, 하이라이트 및 전자레인지는 일반 소형 가전과 비교하여 소비전력이 큰 전기기기에 해당하므로 기존 콘센트 회로에 임의로 연결하는 방식은 적절하지 않습니다.

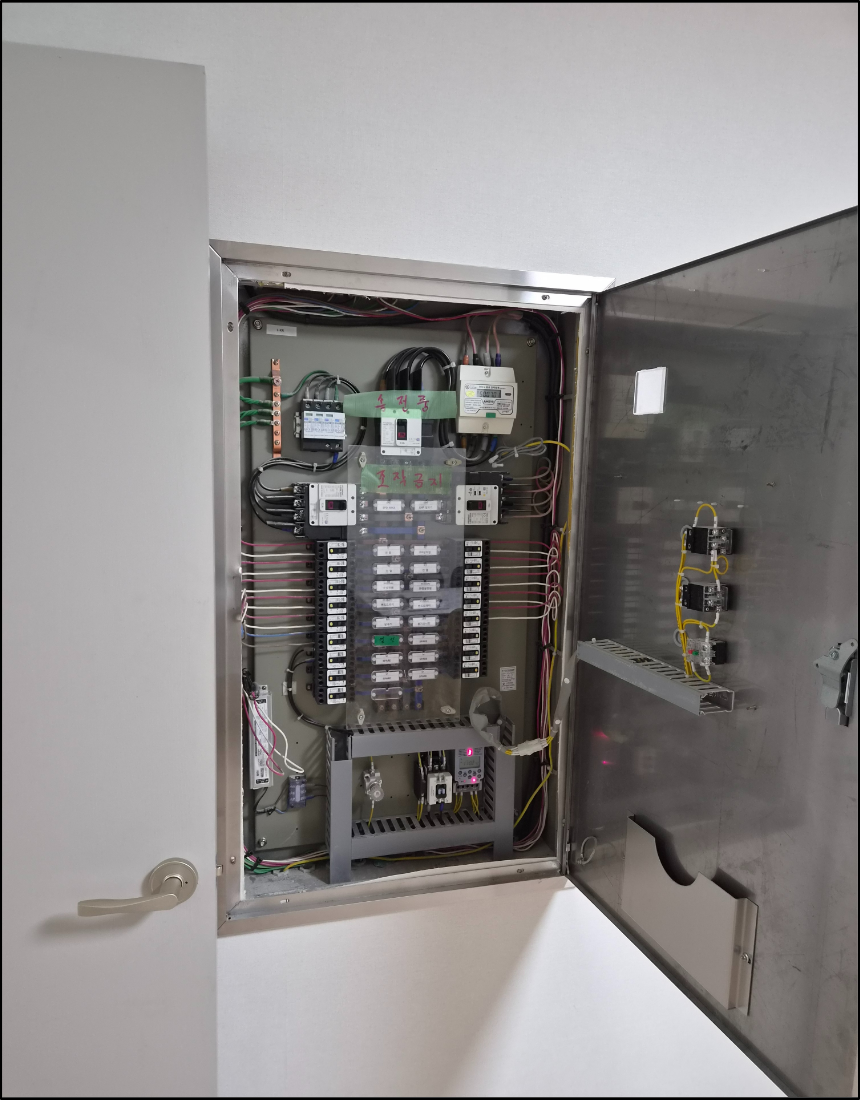

신규 주방 회로 2개를 구성하기 위해 메인 분전반의 차단기 배열과 전선 인입 가능 공간을 확인하였습니다.
특히 기존 주방 회로 하나에 여러 기기를 집중 연결하면 차단기 정격을 초과하는 전류가 흐르거나 전선 접속부에 열이 발생할 수 있습니다. 따라서 실제 기기 설치 위치와 명판 소비전력, 기존 회로 구성, 분전반의 예비 회로 및 배선 가능 경로를 확인한 후 공사 범위를 결정해야 합니다.
인덕션, 하이라이트 및 전자레인지의 실제 사용 위치를 확인하여 전용 콘센트 설치 지점과 배선 경로를 계획하였습니다.
2. 사용 장비 및 현장 진단 내용
당사 책임 기술진은 공사 전 현장 답사를 통해 메인 분전반과 주방 사이의 거리, 천장 내부 통과 가능 구간, 주방 수납장 구조 및 콘센트 설치 위치를 확인하였습니다.
- 경로당 메인 분전반 위치 및 내부 회로 구성 확인
- 기존 주방 콘센트 회로가 1개로 구성된 상태 확인
- 인덕션 설치 위치와 싱크대 하부 콘센트 위치 확인
- 하이라이트 및 전자레인지 설치 위치 확인
- 천장 점검구 설치가 가능한 위치 확인
- 분전반에서 주방까지 신규 배선 경로 확인
- 주방 수납장 내부 배관과 노출 콘센트 설치 공간 확인
- 신규 회로 2개 구성을 위한 분전반 적용 가능 여부 확인

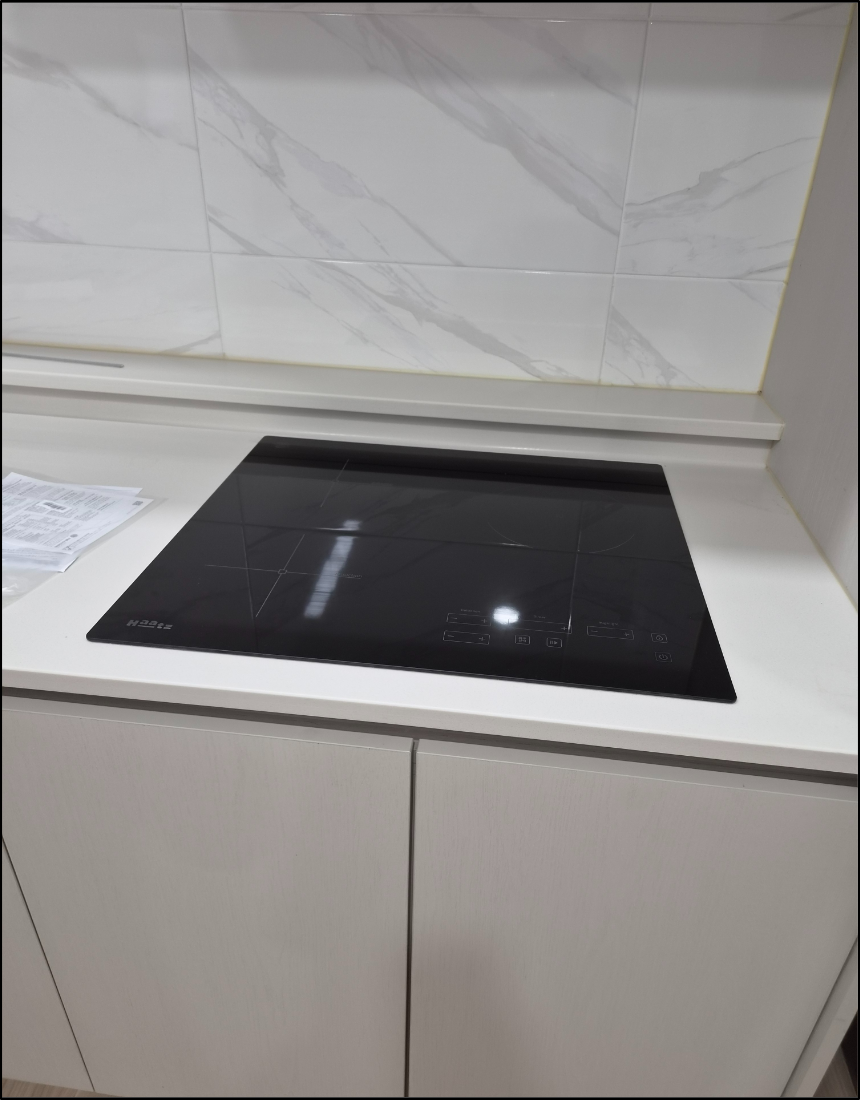

인덕션 설치 위치와 전원 연결 구조를 확인하고 싱크대 하부장 내부에 전용 콘센트를 설치하도록 계획하였습니다.

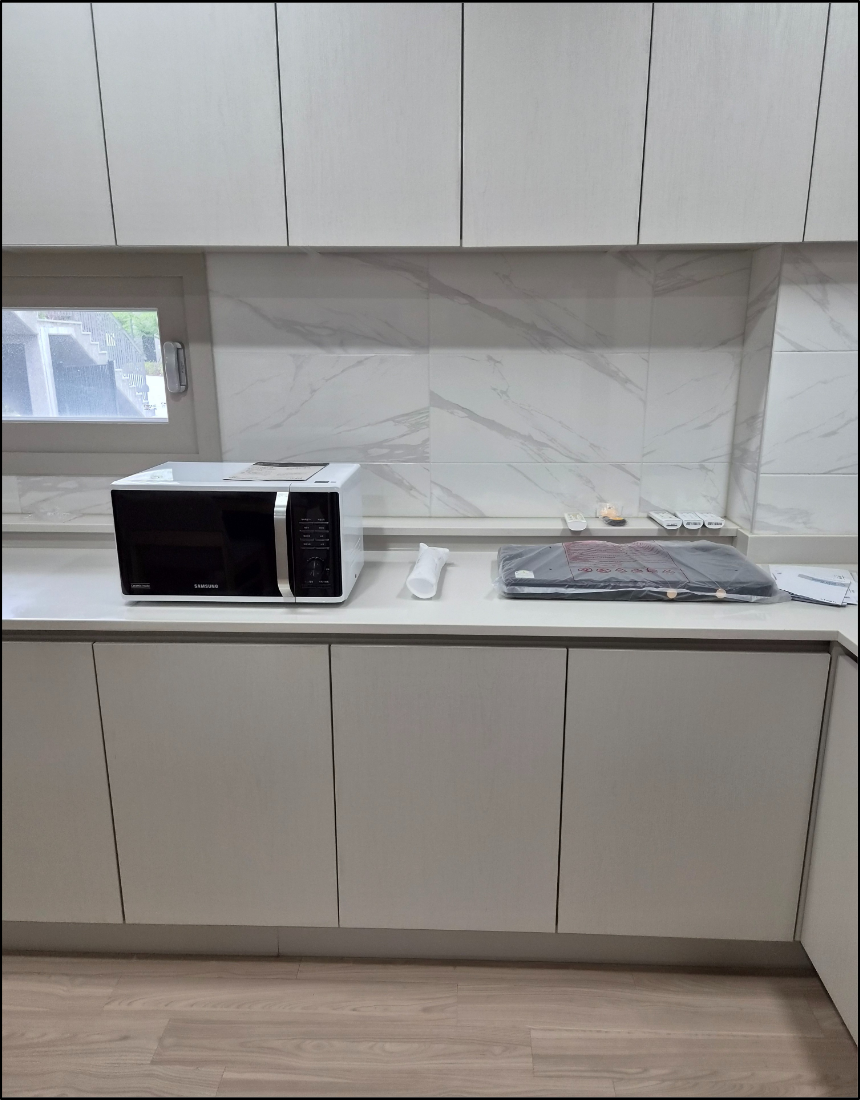

하이라이트와 전자레인지의 배치 상태를 확인하여 인덕션 회로와 분리된 별도 전용 회로를 구성하였습니다.
현장 진단 결론: 기존 주방 콘센트 회로만으로 인덕션, 하이라이트 및 전자레인지를 함께 사용하는 것은 회로 과부하와 차단기 트립 가능성이 있으므로, 메인 분전반에서 주방까지 신규 전선을 포설하여 주방기기 사용 목적에 따라 2개 전용 회로로 분리하는 방식이 적합하다고 판단하였습니다.
주요 사용 자재
| 구분 | 적용 자재 | 적용 목적 |
|---|---|---|
| 전선 | HFIX 4.0㎟ | 인덕션 및 주방기기 전용 회로 전원 공급 |
| 보호 배관 | GW 후렉시블 전선 배관 | 천장 및 수납장 내부 전선 보호와 배선 경로 정리 |
| 회로 보호 | 30A 누전차단기 2개 | 신규 전용 회로의 과전류 및 누전 보호 |
| 콘센트 | 접지형 노출 콘센트 | 인덕션, 하이라이트 및 전자레인지 전원 연결 |
| 배관 부속 | 커넥터, 새들 및 고정 부속 | 배관 이탈 방지와 콘센트 박스 인입부 보호 |
3. 규격 준수 시공 내역
3-1. 메인 분전반과 주방 배선 경로 재확인
약속된 공사 일정에 맞추어 현장에 도착한 후 콘센트 설치에 필요한 전선, 배관, 차단기, 노출 콘센트 및 전용 공구를 준비하였습니다.
공사를 시작하기 전에 메인 분전반 위치와 주방 내 인덕션, 하이라이트 및 전자레인지 설치 위치를 다시 확인하였습니다. 사전 답사 당시 검토한 배선 경로와 실제 수납장 설치 상태가 일치하는지 확인한 뒤 천장 내부를 활용한 신규 배선 시공을 진행하였습니다.
3-2. 천장 점검구 위치 선정 및 타공

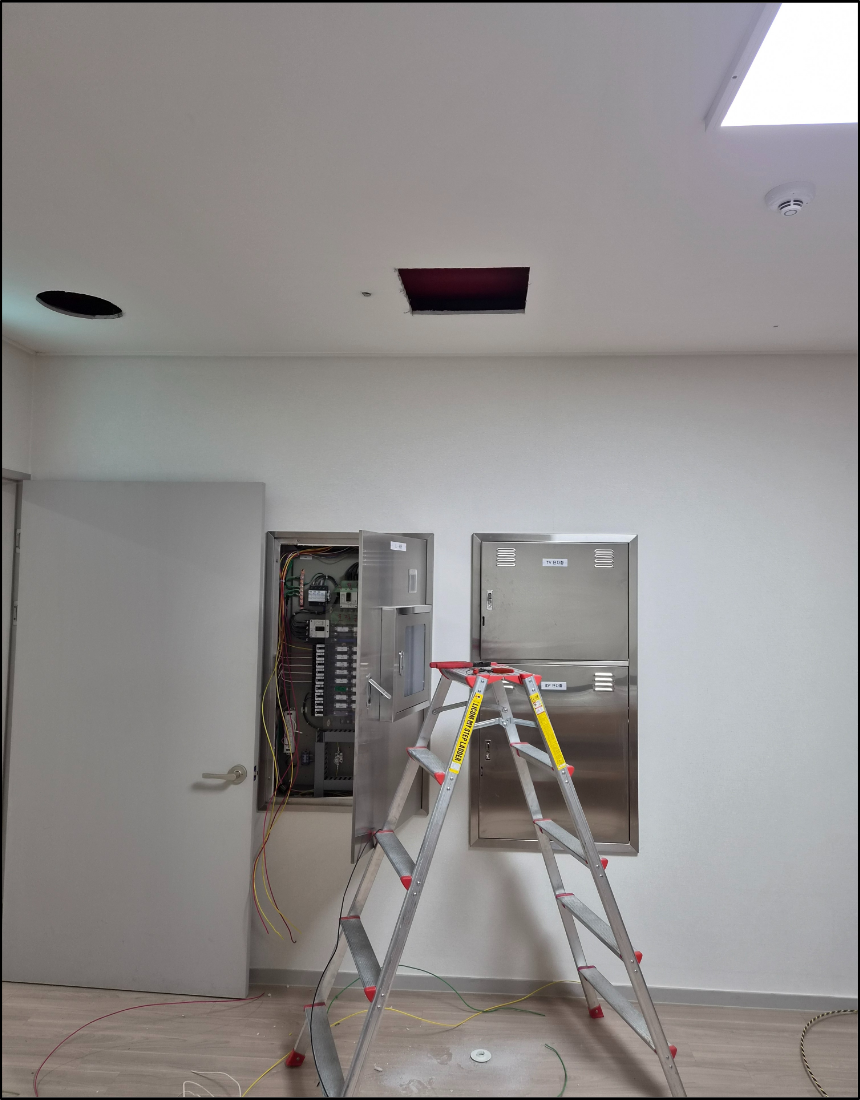

신규 전선을 메인 분전반으로 인입하기 위해 분전반 인근 천장에 점검구 설치 위치를 정하고 타공하였습니다.
메인 분전반에서 주방까지 신규 배선을 인입하기 위해 천장 내부 배관 경로를 확보할 수 있는 위치를 선정하였습니다. 기존 조명과 천장형 냉난방기, 감지기 및 다른 설비와 간섭하지 않는 지점을 확인한 후 천장 점검구를 타공하였습니다.

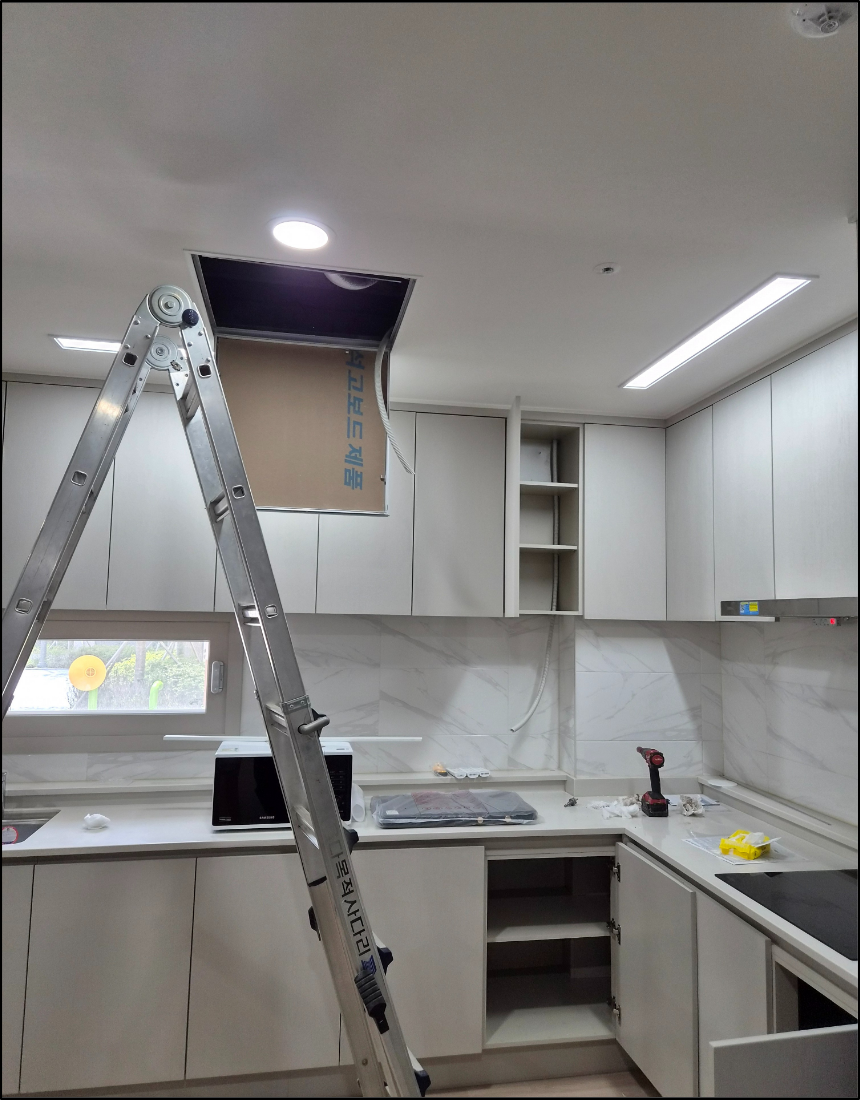

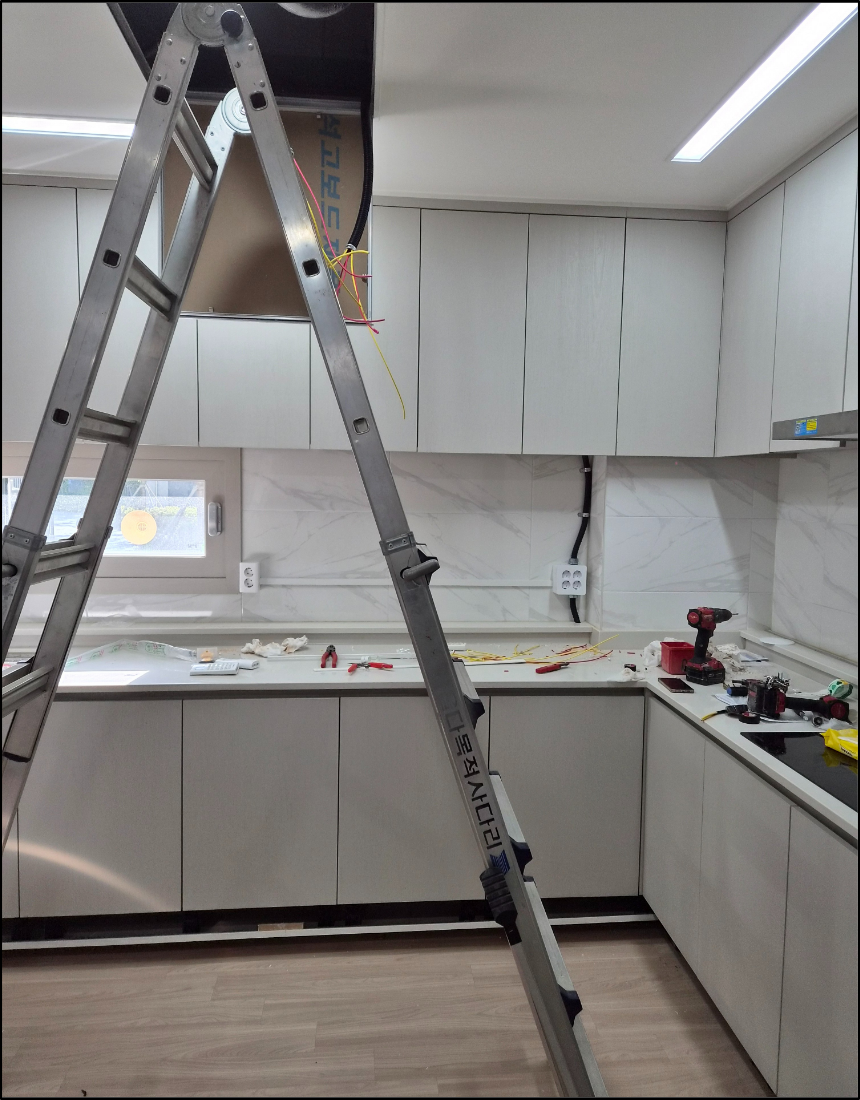

주방에서 메인 분전반까지 전선관을 설치하기 위해 주방 측 천장 점검구를 개방하였습니다.
점검구는 신규 배관을 설치하는 과정뿐만 아니라 향후 배선 점검과 유지관리에도 활용할 수 있도록 작업 접근성을 고려하여 설치하였습니다. 천장 내부 구조물을 무리하게 훼손하지 않고 배관을 안정적으로 통과시킬 수 있는 경로를 확보하였습니다.
3-3. GW 후렉시블 전선 배관 설치
메인 분전반 상부 점검구에서 주방 천장 점검구까지 GW 후렉시블 전선 배관을 설치하였습니다. 배관은 천장 내부의 기존 전기설비와 간섭하지 않도록 경로를 정리하고, 과도하게 꺾이거나 눌리는 구간이 발생하지 않도록 시공하였습니다.

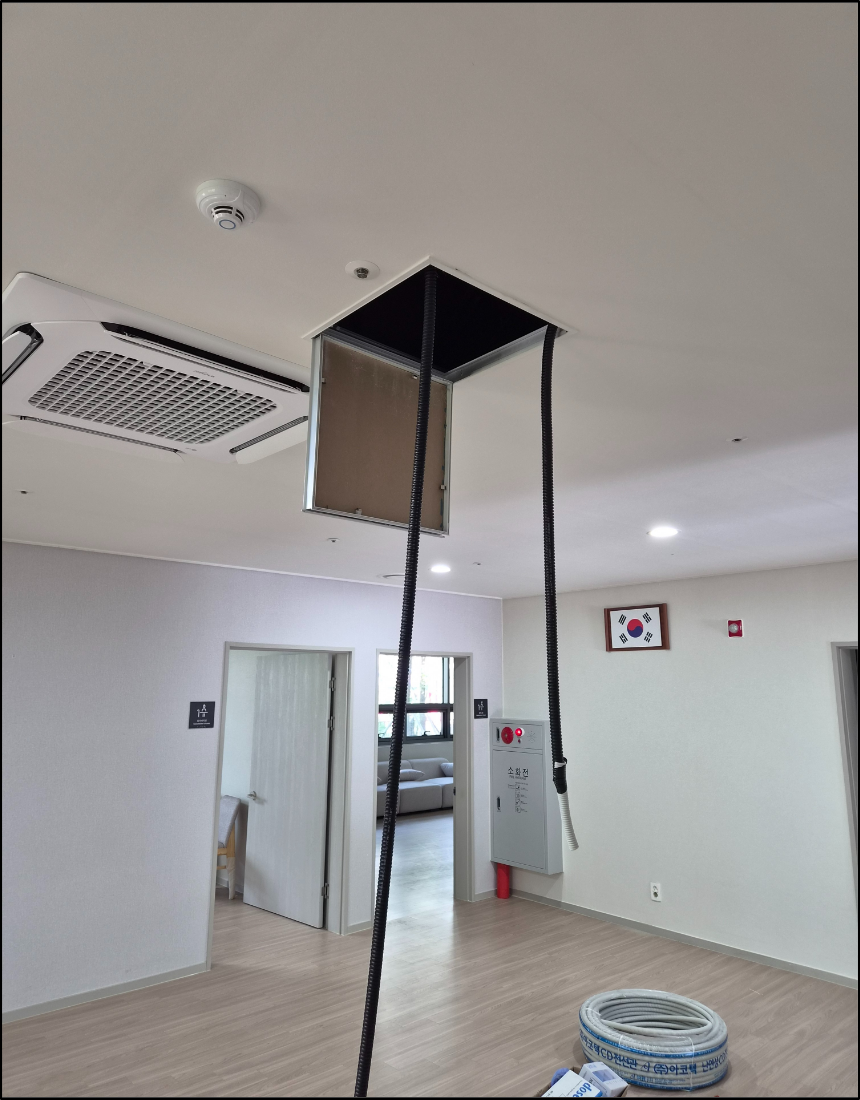

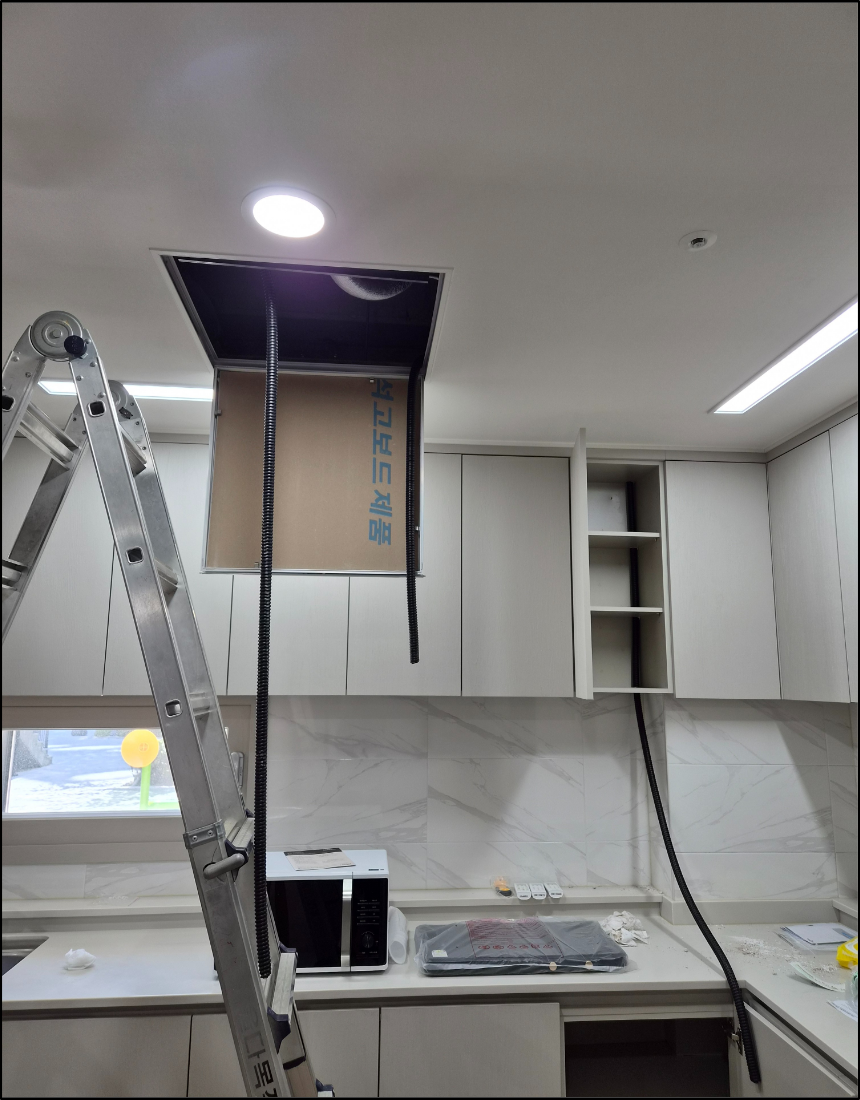

인덕션 회로와 하이라이트·전자레인지 회로를 구성하기 위해 주방 천장 내부로 전선관을 설치하였습니다.
주방 내부에서는 천장에서 상부 수납장과 싱크대 하부 방향으로 배관을 인출하였습니다. 인덕션용 회로와 하이라이트·전자레인지용 회로가 혼동되지 않도록 배관 인출 위치와 회로 목적을 구분하여 작업하였습니다.
- 메인 분전반에서 주방까지 천장 내부 배관 경로 확보
- 기존 조명 및 냉난방 설비와의 간섭 방지
- GW 후렉시블 배관의 과도한 굴곡과 눌림 방지
- 인덕션용 회로와 기타 주방기기용 회로 구분
- 주방 상부장 및 하부장 내부 배관 인출
- 점검과 유지관리가 가능한 배관 경로 구성
3-4. HFIX 4.0㎟ 전선 2개 회로 입선

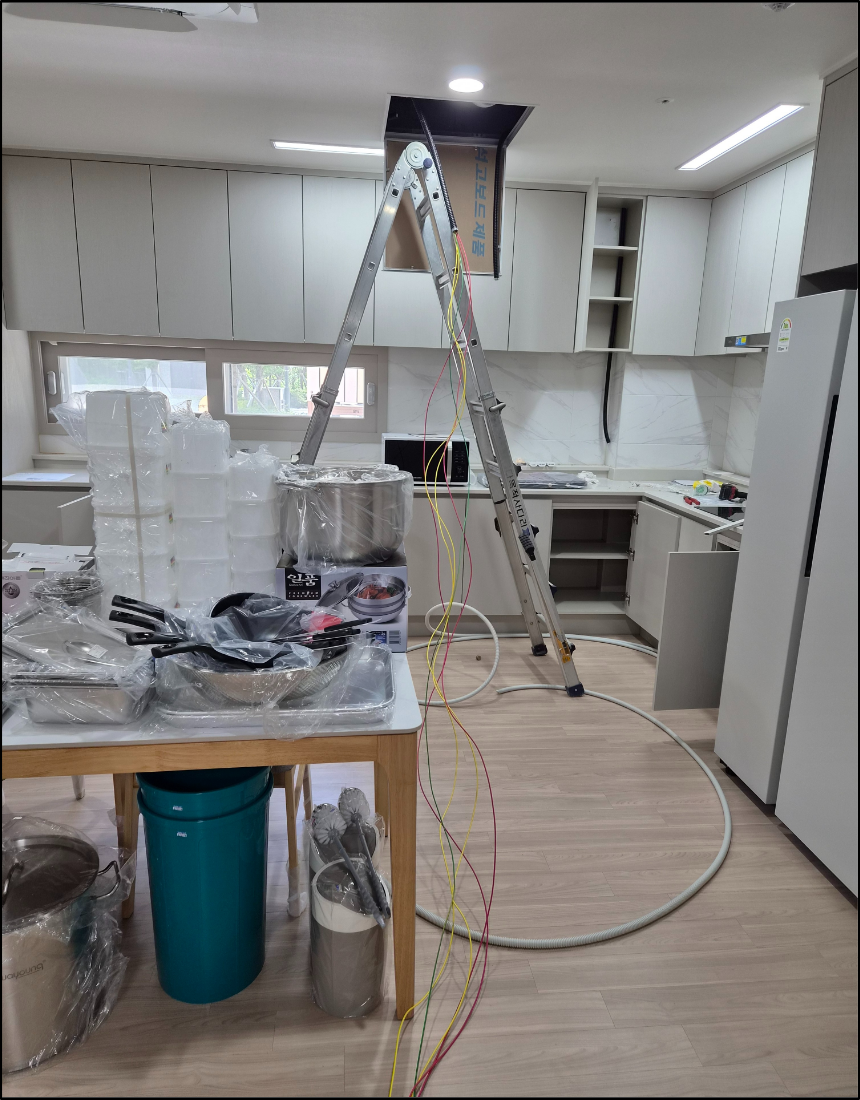

설치된 GW 후렉시블 전선관 내부에 HFIX 4.0㎟ 전선을 입선하여 신규 주방 회로를 구성하였습니다.
배관 설치가 완료된 후 HFIX 4.0㎟ 전선을 사용하여 주방기기 전용 회로 2개를 입선하였습니다. 각 회로는 전원선, 중성선 및 접지선을 구분하여 구성하였으며, 배선 과정에서 전선 피복이 손상되지 않도록 인입 장력과 배관 굴곡 상태를 확인하였습니다.

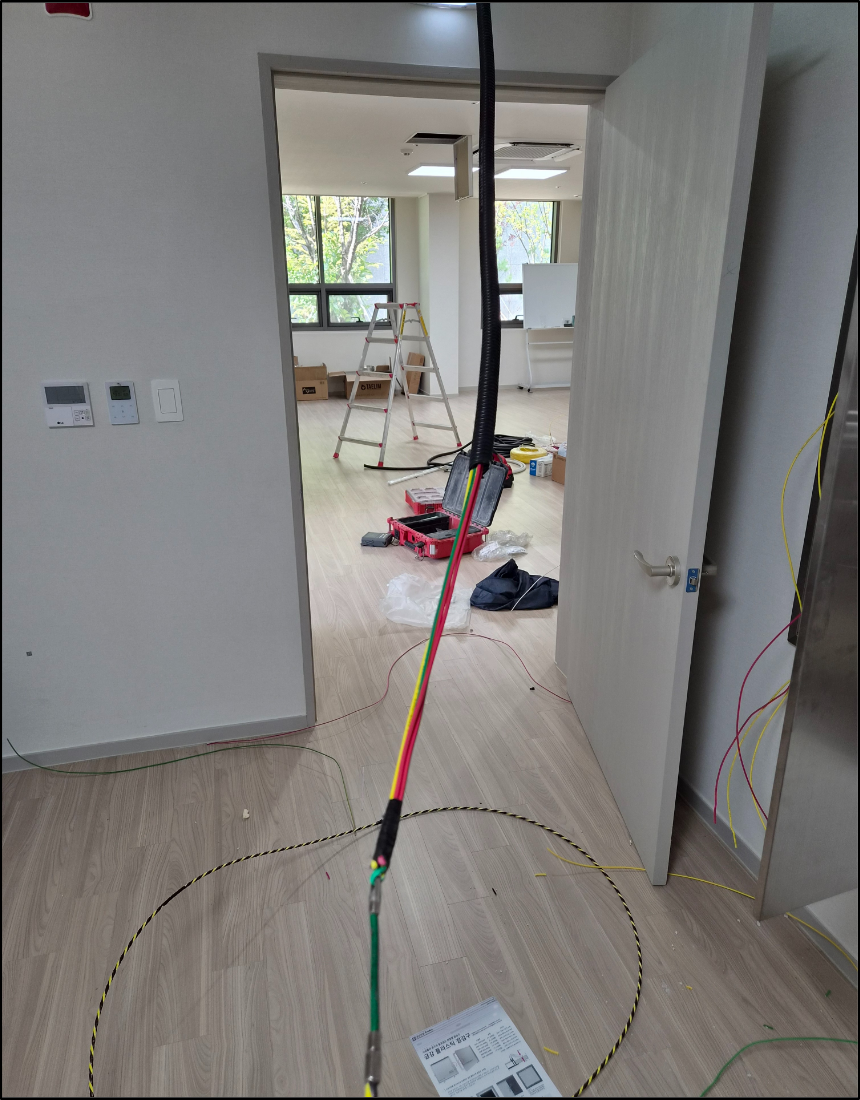

인덕션용 회로와 하이라이트·전자레인지용 회로를 구분하여 메인 분전반과 주방 사이에 전선을 입선하였습니다.
인덕션용 회로와 하이라이트·전자레인지용 회로는 주방과 메인 분전반 양쪽에서 식별할 수 있도록 구분하였습니다. 전선 길이는 단자 접속과 향후 유지관리에 필요한 여유를 확보하되, 분전반이나 수납장 내부에 과도하게 남지 않도록 정리하였습니다.
배선 적용 기준: 전선 규격과 차단기 용량은 기기 명판의 정격 소비전력, 회로 전압, 배선 거리, 시공 방법 및 기존 분전반 상태를 종합적으로 검토하여 선정해야 합니다. 단순히 차단기 용량만 높이거나 기존 가는 전선에 고용량 차단기를 설치해서는 안 됩니다.
3-5. 싱크대 하부 인덕션 전용 콘센트 설치

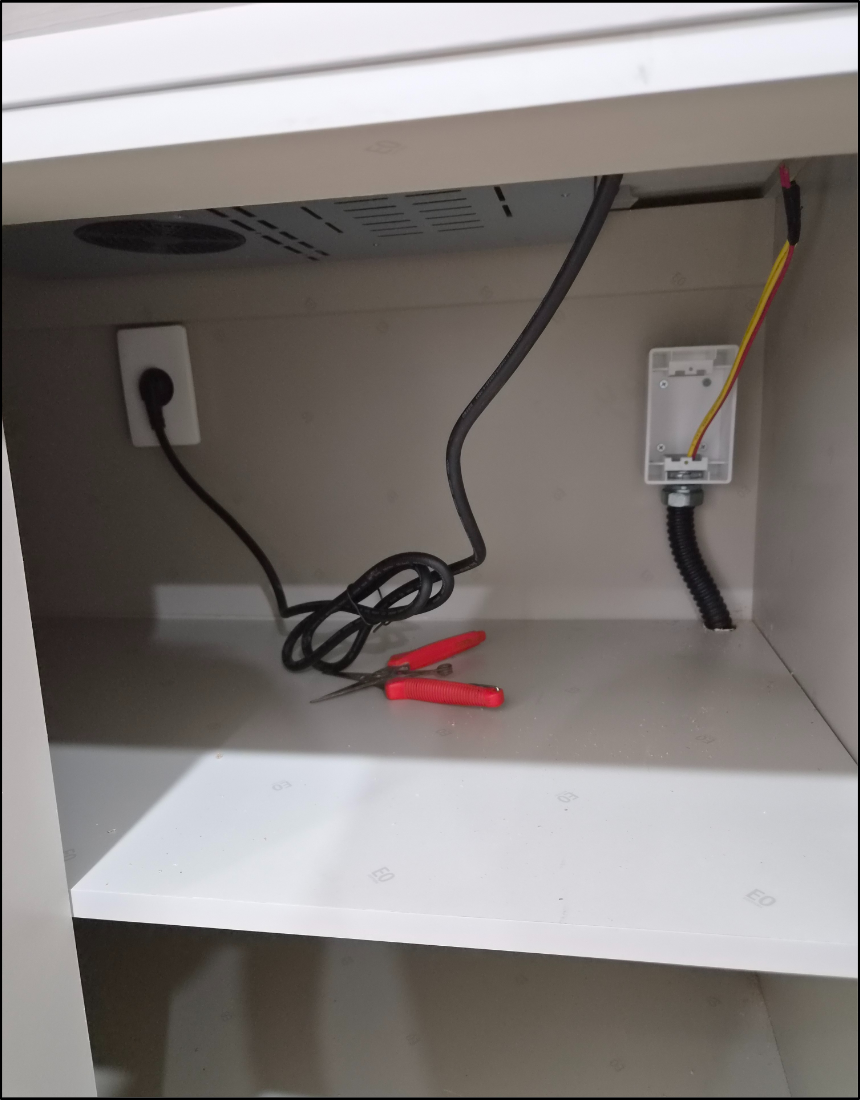

싱크대 하부장 내부로 인출한 전원선과 접지선을 노출 콘센트 박스에 접속하는 과정입니다.
인덕션 전원 플러그를 연결할 콘센트는 주방 상판 아래 싱크대 하부 수납장 내부에 설치하였습니다. 전원선이 조리 공간 외부로 노출되지 않으면서도 기기 점검 시 플러그를 분리할 수 있는 위치를 선정하였습니다.

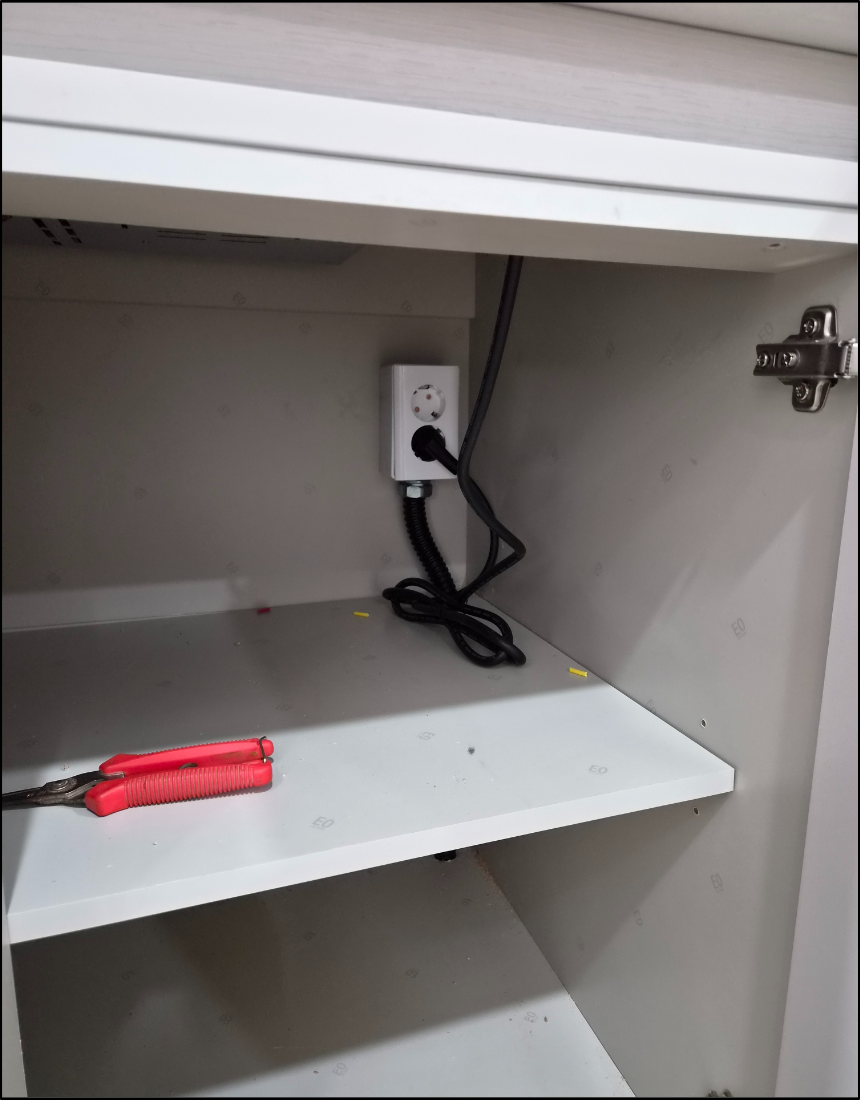

인덕션 전원 플러그를 안전하게 연결할 수 있도록 싱크대 하부장 내부에 전용 노출 콘센트를 설치하였습니다.
수납장 내부로 인출한 GW 후렉시블 배관을 노출 콘센트 박스에 연결하고, 전원선, 중성선 및 접지선을 각각 지정 단자에 접속하였습니다. 접속 후에는 단자 풀림이나 전선 피복 끼임이 없는지 확인한 뒤 콘센트 커버를 고정하였습니다.
- 인덕션 전원선 길이와 플러그 방향을 고려한 위치 선정
- 수납장 사용 공간을 방해하지 않는 위치에 콘센트 고정
- GW 후렉시블 배관을 콘센트 박스 내부로 인입
- 전원선·중성선·접지선 구분 접속
- 단자 체결 상태와 전선 피복 손상 여부 확인
- 기기 점검 시 플러그 분리가 가능한 공간 확보
3-6. 하이라이트 및 전자레인지용 콘센트 설치

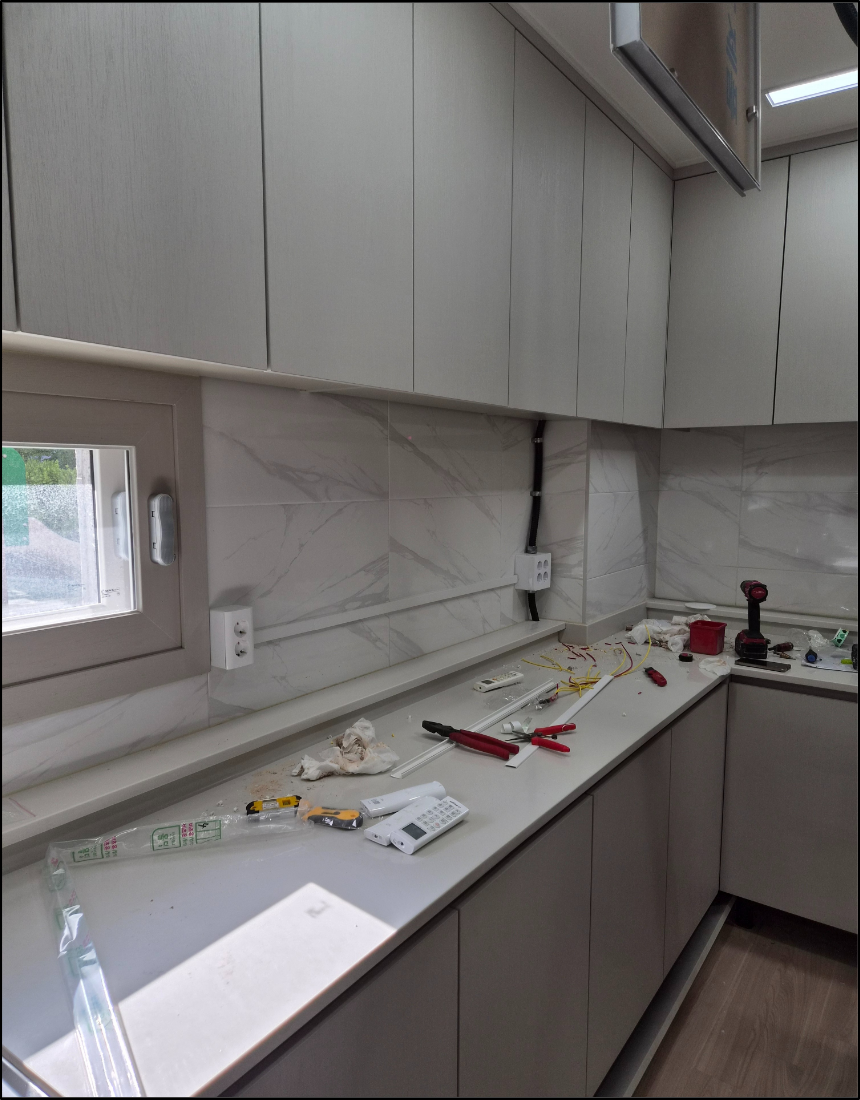

주방 상부장과 조리대 배치를 고려하여 하이라이트 및 전자레인지용 전용 콘센트를 설치하였습니다.
하이라이트와 전자레인지에 전원을 공급하는 콘센트는 각 기기의 실제 설치 위치와 전원 코드 길이를 고려하여 주방 상부 공간에 설치하였습니다.
천장에서 인출한 배관은 주방 상부장과 벽면 구조를 따라 정리하고, 배관이 임의로 움직이거나 처지지 않도록 고정 부속을 사용하였습니다. 콘센트는 기기 사용 중 플러그가 쉽게 빠지거나 조리도구와 간섭하지 않는 위치에 설치하였습니다.
인덕션 전용 회로와 하이라이트·전자레인지용 회로가 서로 혼동되지 않도록 배선 목적을 구분하고 각 접속부의 체결 상태를 확인하였습니다.
3-7. 메인 분전반 인입 및 30A 누전차단기 접속

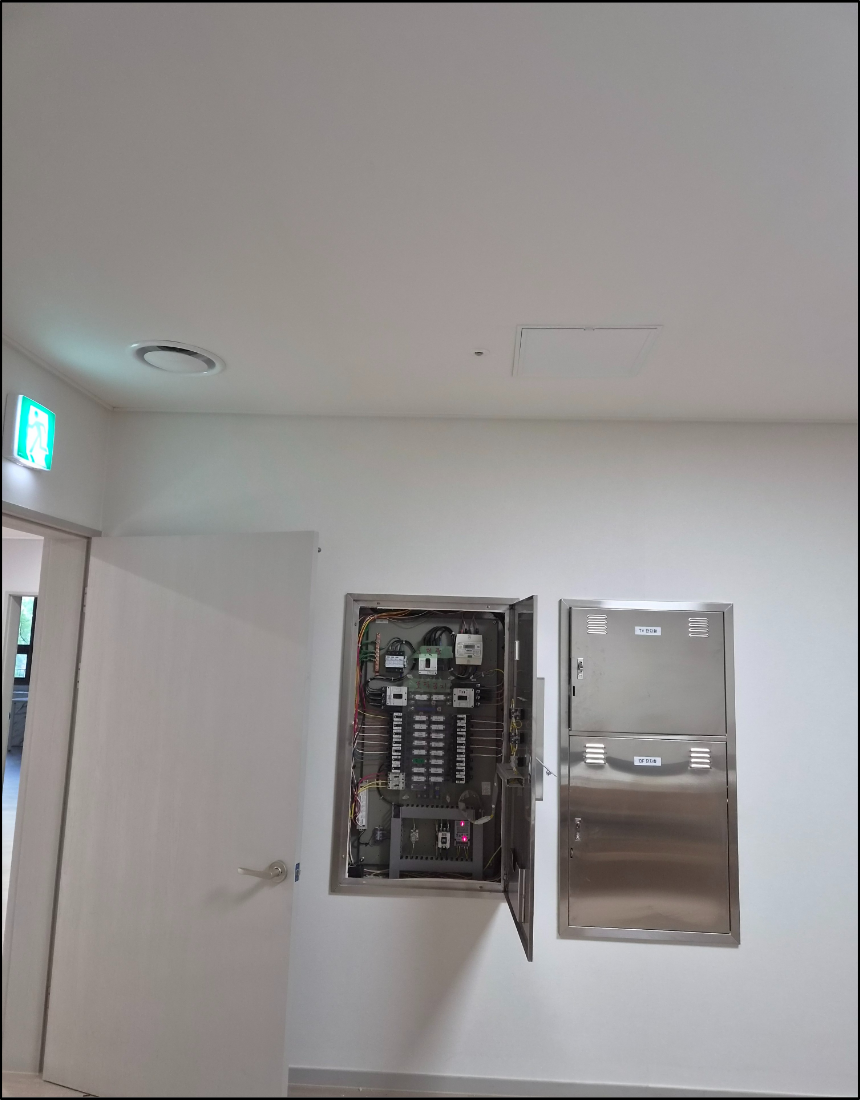

신규 전선을 메인 분전반으로 인입한 뒤 천장 점검구 덮개를 설치하여 작업 구간을 원상복구하였습니다.
주방 측 콘센트 설치를 완료한 후 메인 분전반으로 이동하여 천장 점검구를 통해 인입한 신규 전선을 분전반 내부로 정리하였습니다.

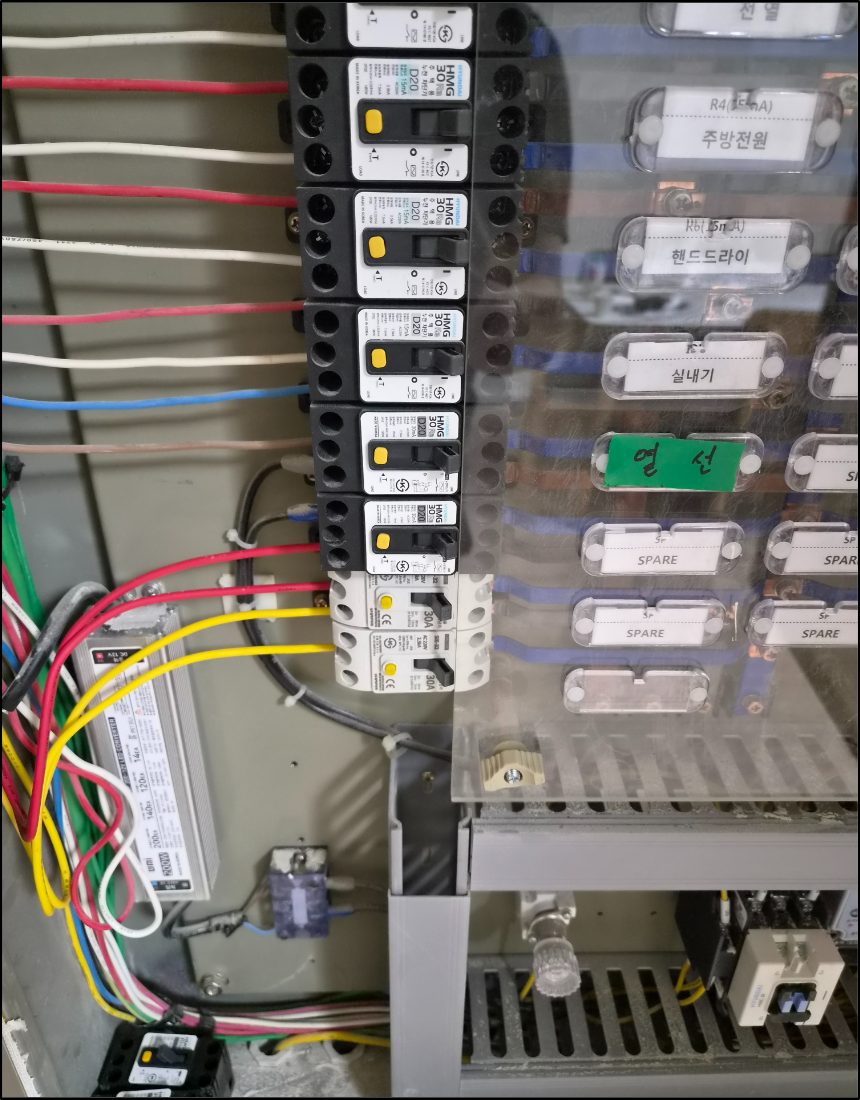

메인 분전반에 인덕션용 회로와 하이라이트·전자레인지용 회로를 보호하는 30A 누전차단기 2개를 설치하고 전선을 접속하였습니다.
신규 회로의 사용 목적을 확인한 뒤 30A 누전차단기 2개를 적용하여 인덕션용 회로와 하이라이트·전자레인지용 회로를 각각 접속하였습니다. 전원선과 중성선 및 접지선은 지정 단자와 접지 단자대에 구분하여 연결하였습니다.
분전반 내부에서는 다른 회로의 전선과 혼선이 발생하지 않도록 신규 배선을 정리하고, 차단기 단자 체결 상태와 전선 피복 노출 길이를 확인하였습니다. 작업이 완료된 후 신규 회로의 사용 목적을 식별할 수 있도록 회로 표시 상태도 함께 점검하였습니다.
4. 안전성 검증 결과
신규 전용 회로와 콘센트 설치가 완료된 후 분전반 차단기 접속 상태, 콘센트 결선 상태, 접지선 연결 및 배관 고정 상태를 순차적으로 점검하였습니다.
고정 배선을 신규 설치한 회로의 최종 검수에서는 전원선과 중성선의 오결선 여부, 접지 연속성, 차단기 정격과 전선 규격의 적합성 및 절연 저항 기준치 충족 여부를 포함한 안전 상태를 확인하는 것이 중요합니다. 기준에 미달하거나 배선 이상이 확인되는 회로는 전원을 투입해서는 안 됩니다.

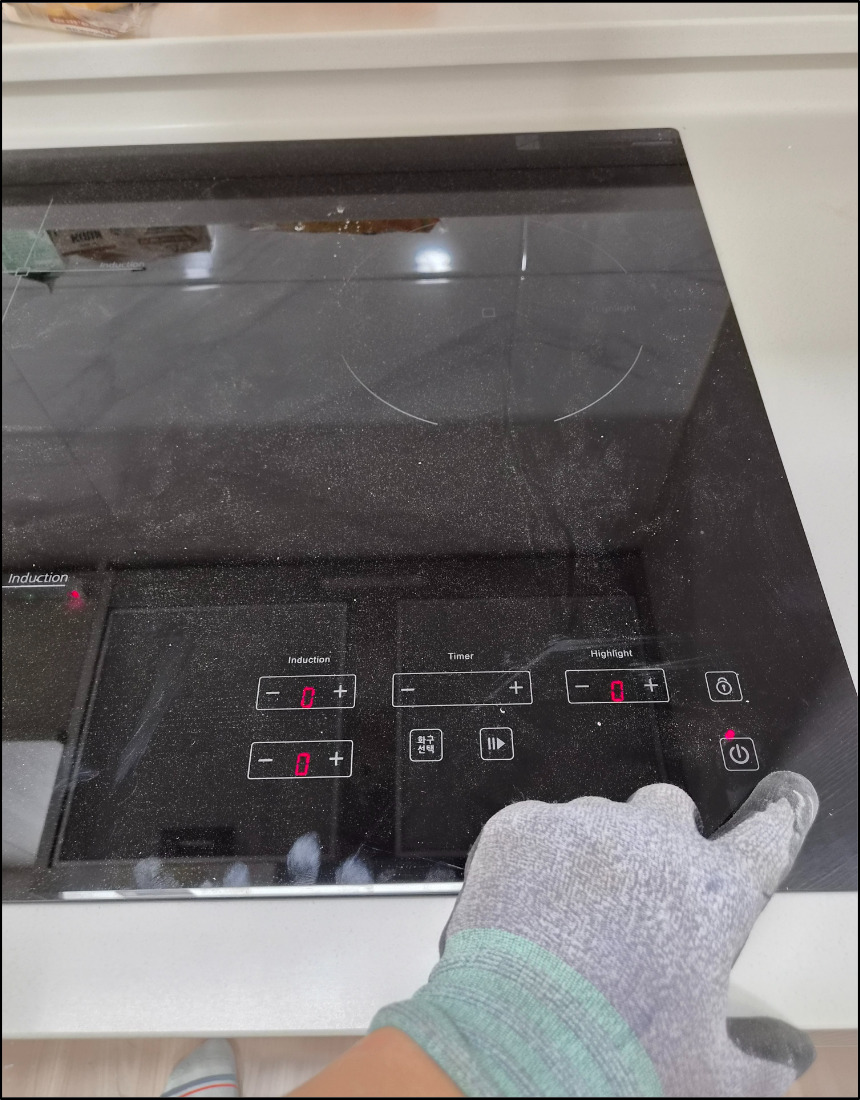

신규 전용 회로와 콘센트 설치를 완료한 뒤 인덕션에 전원을 공급하여 정상 작동 상태를 최종 확인하였습니다.
| 신규 회로 구분 | 인덕션용 회로와 하이라이트·전자레인지용 회로 분리 완료 |
|---|---|
| 전선 규격 | HFIX 4.0㎟ 전선 적용 |
| 전선 보호 | GW 후렉시블 전선 배관 내부 수용 및 배관 고정 완료 |
| 차단기 구성 | 신규 회로별 30A 누전차단기 적용 |
| 콘센트 결선 | 전원선·중성선·접지선 구분 접속 및 단자 체결 확인 |
| 배선 정리 | 천장, 주방 수납장 및 분전반 내부 배선 정리 완료 |
| 기기 작동 | 인덕션 전원 공급 및 정상 작동 확인 |
최종 결과: 메인 분전반에서 경로당 주방까지 GW 후렉시블 배관과 HFIX 4.0㎟ 전선을 이용하여 신규 전용 회로 2개를 설치하였습니다. 싱크대 하부에는 인덕션용 노출 콘센트를 설치하고, 주방 상부에는 하이라이트 및 전자레인지용 콘센트를 설치하였습니다. 분전반에 30A 누전차단기 2개를 적용한 뒤 접속 상태와 인덕션 작동 상태를 확인하여 공사를 완료하였습니다.
5. 주방기기 전용 회로 관련 주요 확인 사항
6. 무면허 불법 시공 주의 안내
메인 분전반에서 신규 회로를 인출하고 고정 배선과 콘센트를 설치하는 공사는 단순 가전제품 연결 작업과 구분되는 전문 전기공사입니다. 전기공사업법에 따른 등록과 기술인력을 갖춘 국가 공인 정식 면허 등록 전기공사업체를 통해 진행해야 합니다.
개인이 전기 관련 자격증을 보유한 것과 해당 업체가 전기공사업 등록을 완료한 것은 서로 다른 사항입니다. 계약 전에는 업체 상호, 사업자 정보 및 전기공사업 등록번호가 실제 계약 및 시공 주체와 일치하는지 확인해야 합니다.
무면허 불법 시공의 주요 위험
- 기기 부하에 맞지 않는 전선 굵기 적용
- 기존 전선은 그대로 두고 차단기 용량만 상향
- 인덕션과 전자레인지 등 고용량 기기의 회로 미분리
- 접지선 누락 또는 접지 단자의 부실 접속
- 천장 내부 전선 무배관 시공 및 피복 손상
- 콘센트 단자 풀림으로 인한 발열과 탄화
- 누전, 감전 및 전기 화재 위험
- 하자 발생 시 책임 소재와 보상 주체 불명확
- 다른 업체의 등록번호나 상호를 사용한 불법 명의 대여
정식 전기공사업 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템에 접속합니다.
- 전기공사업체 조회 또는 등록업체 조회 메뉴를 선택합니다.
- 계약하려는 업체의 상호, 대표자 또는 사업자 정보를 입력합니다.
- 전기공사업 등록번호, 업체 소재지 및 등록 상태를 확인합니다.
- 조회된 업체 정보가 견적서, 계약서, 명함 및 홈페이지 정보와 일치하는지 확인합니다.
- 공사를 실제 수행하는 업체와 등록증 명의의 업체가 동일한지 확인합니다.
중요 확인 사항: 개인 자격증 사진만 제시하거나 다른 전기공사업체의 등록번호를 사용하는 사례에 주의해야 합니다. 전기공사업 등록 정보는 실제 계약 업체의 상호와 사업자 정보, 견적서 및 대금 수령 주체까지 서로 일치해야 합니다.
무면허 불법 시공 업체 신고 방법
전기공사업 등록 없이 전기공사를 수행하거나 등록 업체의 상호와 등록번호를 무단으로 사용하는 정황이 있는 경우에는 현장 소재지 관할 지방자치단체의 전기공사업 담당 부서 또는 국민신문고를 통해 사실관계 확인이나 민원을 신청할 수 있습니다.
- 시공 업체의 상호, 대표자, 연락처 및 사업자 정보를 정리합니다.
- 공사 현장 주소와 실제 작업 내용을 구체적으로 기록합니다.
- 견적서, 계약서, 명함 및 사업자등록증 사본을 보관합니다.
- 계좌이체 내역, 문자, 메신저 및 통화 내용을 확보합니다.
- 시공 전후 사진과 작업 차량 등 객관적인 자료를 정리합니다.
- 조회된 전기공사업 등록 정보와 실제 시공 업체 정보의 차이를 확인합니다.
- 관할 지방자치단체(시청 에너지 정책과) 담당 부서 또는 국민신문고를 통해 민원을 제출합니다.
신고 대상과 담당 부서는 현장 소재지와 구체적인 위반 내용에 따라 달라질 수 있으므로, 민원 접수 전 관할 행정기관의 안내를 확인해야 합니다.
7. 바른전기 주방 전용 회로 시공 기준
바른전기는 인천 남동구 구월동을 포함한 인천 지역에서 주방 전용 회로 설치, 인덕션 콘센트 설치, 전자레인지 및 하이라이트 전용 배선, 분전반 차단기 교체와 전기배선 증설 공사를 수행합니다.
고용량 주방기기의 전기공사는 콘센트만 설치하는 작업이 아닙니다. 기기의 정격 소비전력과 기존 분전반 상태, 전선 규격, 차단기 용량, 접지 및 배선 경로를 종합적으로 확인해야 합니다.
- 국가 공인 정식 면허 등록 전기공사업체 기준 시공
- 현장 사전 답사를 통한 메인 분전반과 기기 위치 확인
- 기기 정격과 사용 부하를 고려한 회로 분리
- 전선 규격과 차단기 용량의 적합성 검토
- GW 후렉시블 배관을 이용한 전선 보호
- 전원선·중성선·접지선 구분 접속
- 배관 처짐과 전선 피복 손상 방지
- 분전반과 콘센트 단자의 체결 상태 확인
- 절연 저항 기준치와 접지 상태를 고려한 안전 검수
- 전원 투입 후 기기 작동과 차단기 상태 최종 확인
인천 남동구 구월동 한화포레나 경로당 콘센트 설치 완료
본 현장은 경로당 주방의 기존 콘센트 회로를 개선하기 위해 메인 분전반에서 주방까지 GW 후렉시블 배관과 HFIX 4.0㎟ 전선을 설치하고, 인덕션 전용 회로와 하이라이트·전자레인지용 회로를 분리한 시공 사례입니다. 주방 하부와 상부에 전용 콘센트를 설치하고 분전반 차단기 접속 및 기기 작동 상태에 대한 최종 검수를 완료하였습니다.
