본 시공 사례는 경기도 김포시 양촌읍 학운리 소재 기업 건물에서 옥상 라이다 장비 설치에 필요한 단상 220V 전원을 공급하기 위해 진행한 옥상 전용 전기 배선 공사입니다.



해당 장비는 건물 옥상에 설치되지만 전원 공급점은 건물 내부 메인 분전반에 위치하고 있었습니다. 따라서 메인 분전반에서 옥상 라이다 장비까지 약 40m 구간의 배선 경로를 확보하고, 옥내 천장과 옥상 엘리베이터실 및 실외 구간을 통과하는 전용 전원 회로를 신규로 구성해야 했습니다.





---



1. 현장 개요



공사명	양촌 학운리 옥상 라이다 장비 전용 전기 배선 공사
현장 위치	경기도 김포시 양촌읍 학운리 소재 기업 건물
현장 유형	산업시설 옥상 및 건물 내부 전기설비
설치 장비	옥외 설치형 라이다 장비
공급 전원	단상 220V
핵심 작업	메인 분전반에서 옥상 라이다 장비까지 전용 전원 배선 신규 설치
전선 규격	F-CV 3C×6㎟, 약 40m
보호 배관	GW 22㎜ 후렉시블 전선관
계량 설비	장비 전기 사용량 검침용 전자식 전력량계
보호장치	단상 산업용 30A 누전차단기
최종 측정	라이다 장비 입력부 전압 224.6V 확인



---



2. 현장 진단 데이터



2-1. 옥상 라이다 장비 설치 위치 확인



현장 도착 후 건물 옥상으로 이동하여 라이다 장비가 설치될 위치를 확인하였습니다. 옥상 출입 구조, 장비 안착 공간, 전선 인입 방향 및 장비 주변의 유지관리 공간을 함께 검토하였습니다.



옥상에는 고정식 출입 사다리가 설치되어 있었으며, 전기공사에 필요한 전선, 전선관 및 공구를 옥상으로 운반할 수 있는 작업 동선을 확인하였습니다.

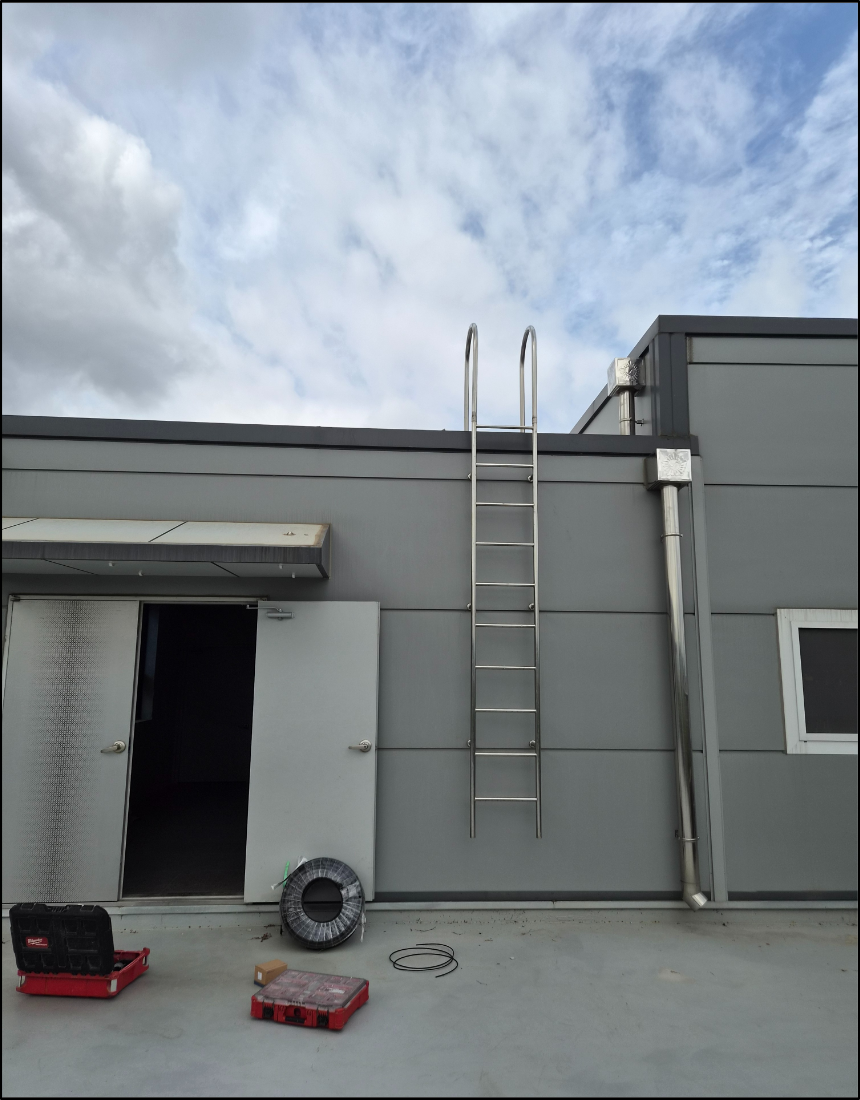

옥상 라이다 장비 설치 위치로 이동하기 위한 고정식 사다리와 전선, 공구 및 전선관 등 작업 자재를 준비하였습니다.



2-2. 메인 분전반 위치 및 기존 설비 확인



라이다 장비의 전원 공급점으로 사용할 메인 분전반의 위치를 확인하였습니다. 신규 회로를 구성하기 위해 분전반 내부의 차단기 배열, 전선 인입 공간, 접지 단자대 및 신규 계량 설비 설치 가능 공간을 점검하였습니다.

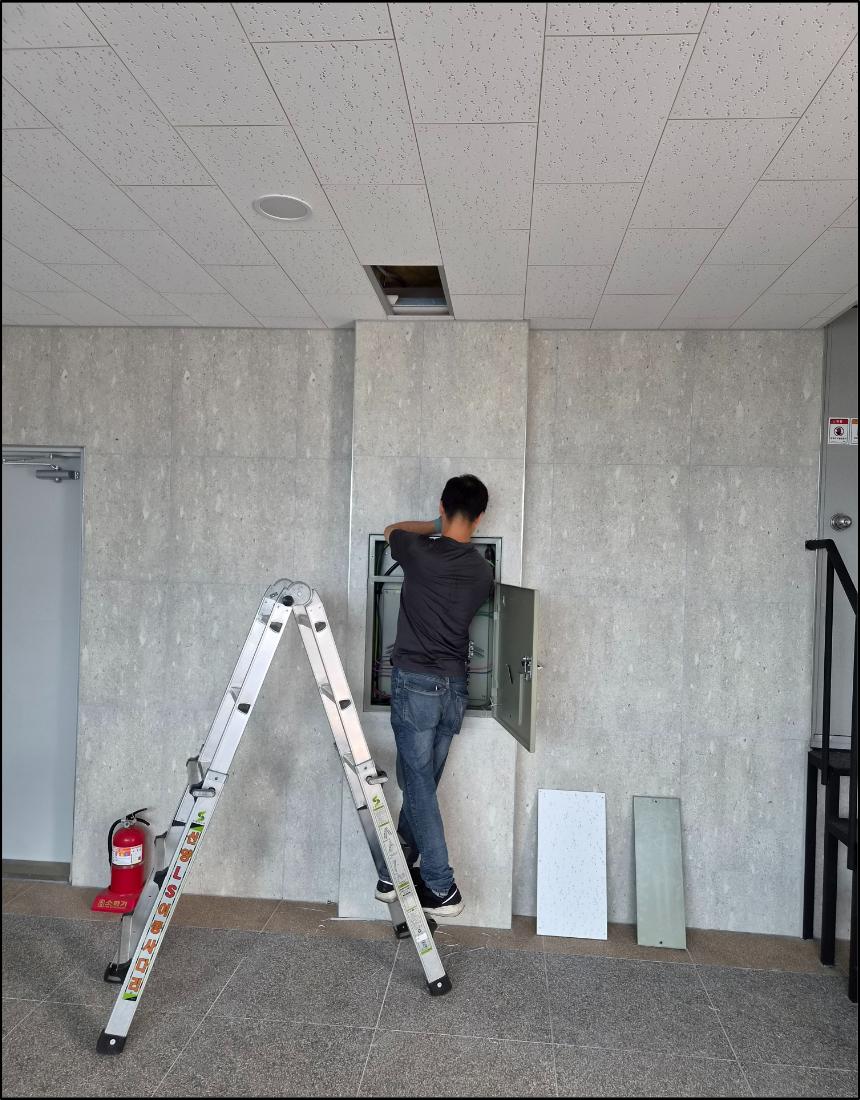

전문 기술자가 라이다 장비 전용 회로를 구성하기 위해 메인 분전반 내부와 상부 천장 배선 경로를 확인하였습니다.



단순히 옥상에서 가장 가까운 위치로 전선을 연결하는 것이 아니라, 분전반에서 옥상까지 전선이 안전하게 보호되고 향후 유지관리도 가능한 경로를 선정해야 합니다. 이에 따라 분전반 상부 천장과 건물 구조물을 확인하여 배선 통과 가능 구간을 조사하였습니다.

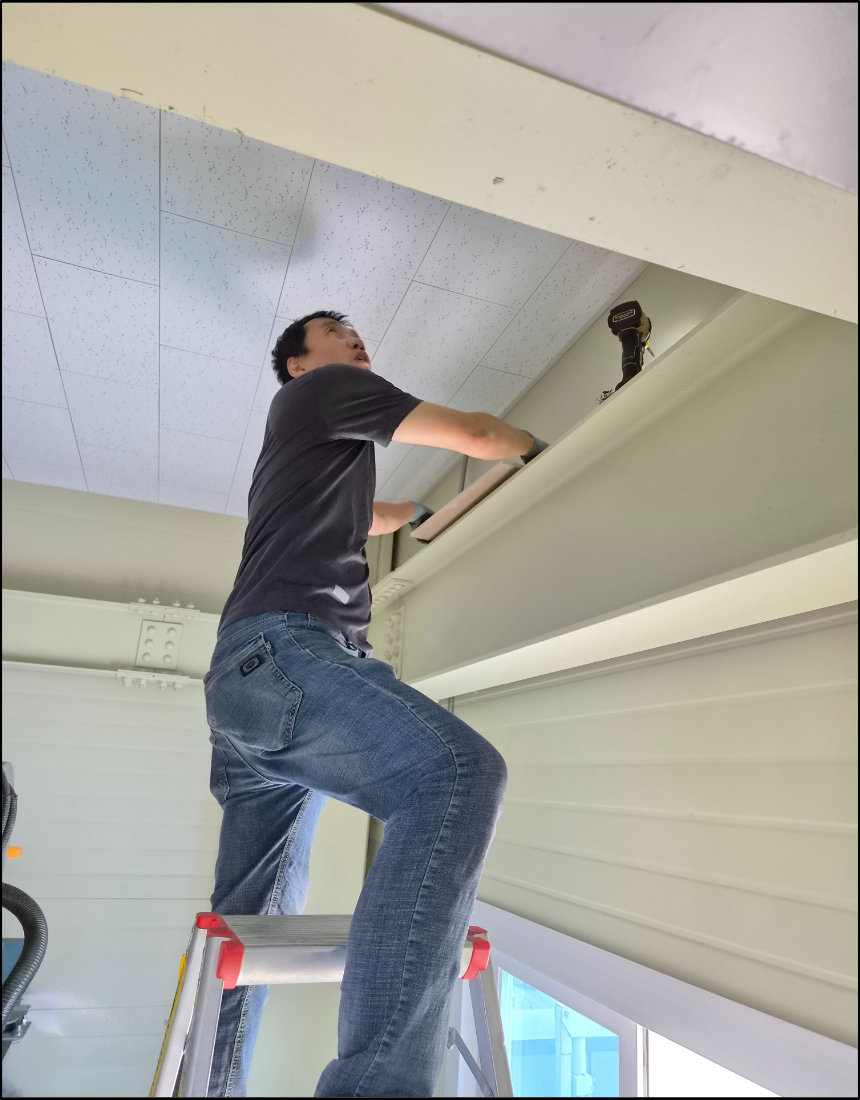

2-3. 천장 내부 배선 경로 확보



메인 분전반 뒤편의 천장 텍스를 개방하고, 천장 내부 철골 구조와 기존 배관의 배치 상태를 확인하였습니다. 신규 배관이 조명 배선이나 소방설비, 통신 배선과 불필요하게 간섭하지 않는 경로를 선정하였습니다.



분전반에서 옥상까지 신규 전선을 인출하기 위해 천장 내부 철골 구조와 기존 설비를 확인하며 최적의 통과 경로를 확보하였습니다.





주요 사용 자재 및 규격



구분	적용 자재	적용 목적
전원 전선	F-CV 3C×6㎟, 약 40m	단상 220V 전원과 접지 공급
보호 배관	GW 22㎜ 후렉시블 전선관	옥내·외 전선 보호 및 배선 경로 정리
계량 장치	전자식 전력량계	라이다 장비 전기 사용량 검침
회로 보호	단상 산업용 30A 누전차단기	신규 전원 회로의 누전 및 과전류 보호
배관 고정	새들, 커넥터 및 전선관 고정 부속	전선관 처짐과 이탈 방지
방수 마감	옥외용 실리콘 및 마감재	외벽 타공부 빗물 유입 방지



---



3. 규격 준수 시공 내역



3-1. 옥상 전선과 GW 후렉시블 배관 풀링

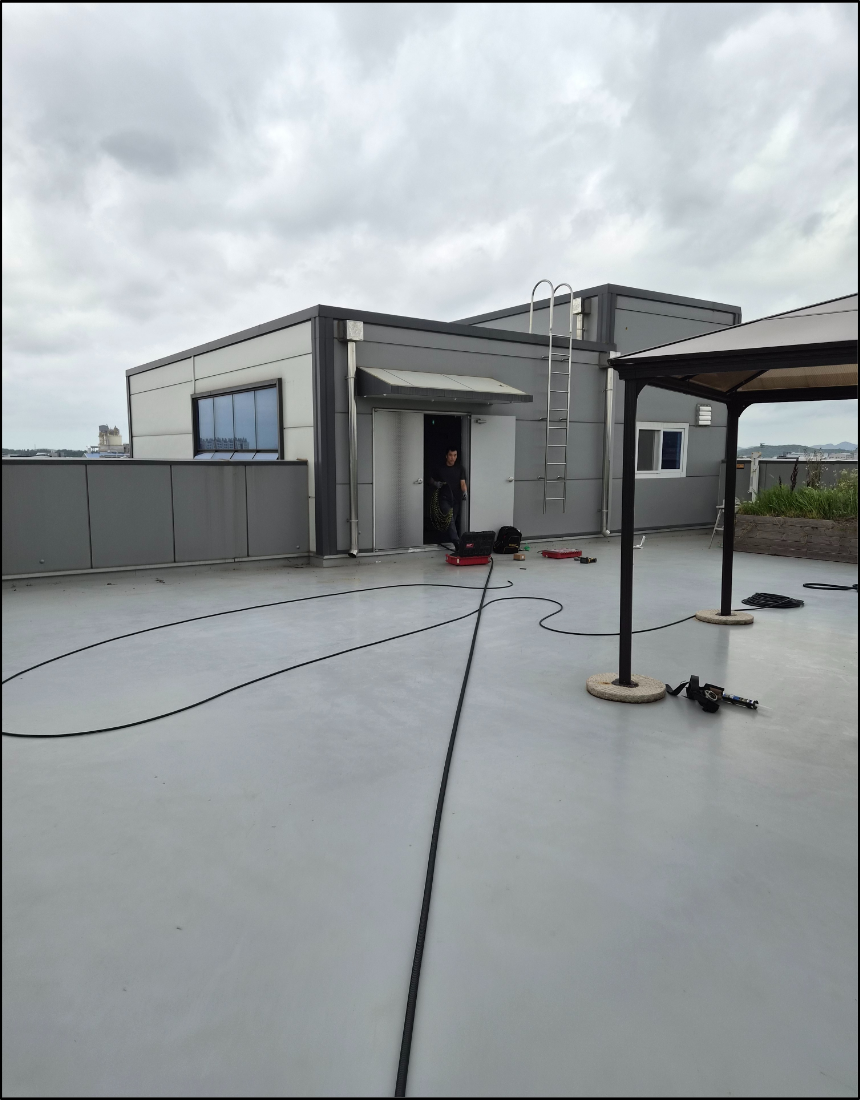

배선 경로를 확정한 후 옥상에서 F-CV 3C×6㎟ 전선과 GW 22㎜ 후렉시블 전선관을 풀어 필요한 길이를 확보하였습니다.



장거리 배선은 전선이 꼬이거나 꺾인 상태에서 입선하면 외피가 손상되거나 배관 내부에서 걸릴 수 있습니다. 따라서 넓은 옥상 공간을 활용하여 전선과 배관을 충분히 펼친 뒤 꼬임과 손상 여부를 확인하였습니다.



F-CV 3C×6㎟ 전선과 GW 22㎜ 후렉시블 전선관을 옥상에 펼쳐 꼬임과 손상 여부를 확인하고 필요한 배선 길이를 확보하였습니다.

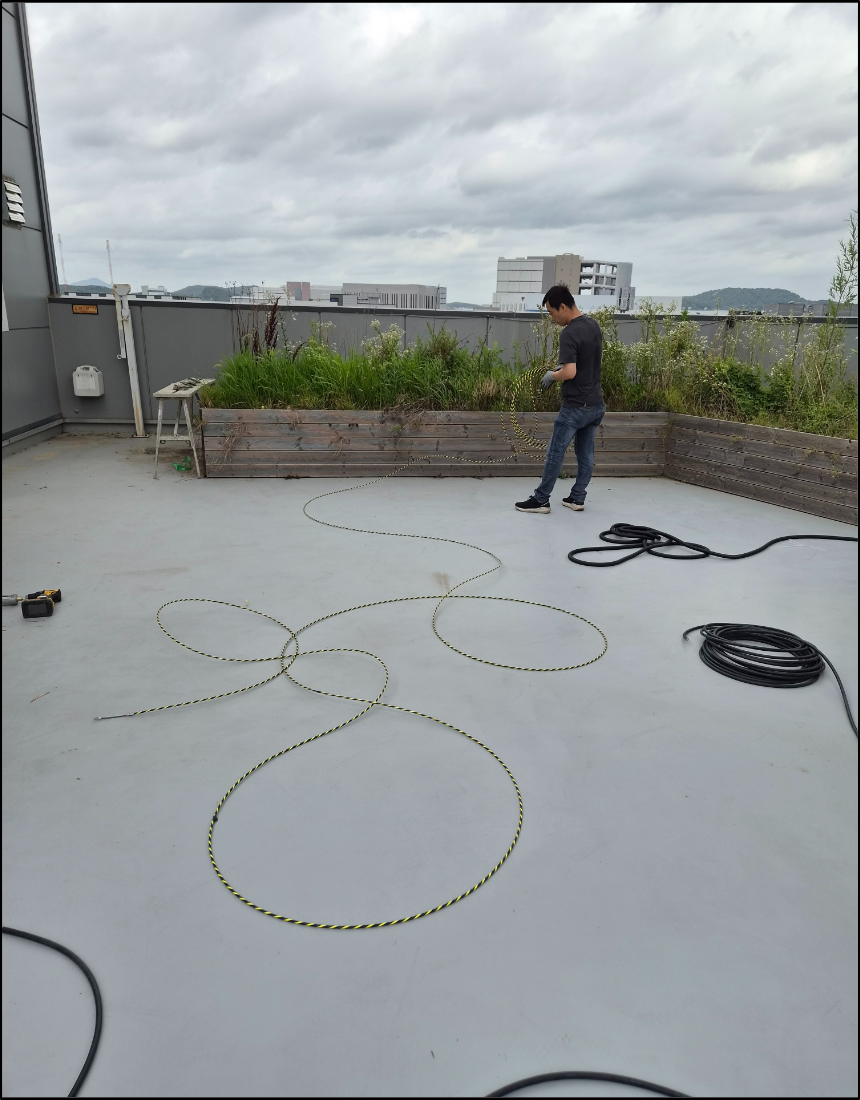

입선 로프를 사용하여 GW 후렉시블 전선관 내부로 F-CV 전선을 통과시켰습니다. 전문 기술자가 전선의 방향과 인입 장력을 조절하며 전선 외피가 손상되지 않도록 입선 작업을 진행하였습니다.



전문 기술자가 입선 로프를 이용하여 장거리 전선과 전선관을 정리하며 라이다 장비 전용 배선 풀링 작업을 진행하였습니다.



• F-CV 전선의 꼬임과 외피 손상 여부 확인
• GW 후렉시블 전선관의 눌림과 과도한 굴곡 방지
• 입선 로프를 이용한 장거리 전선 인입
• 전선관 내부 마찰을 고려한 인입 장력 조절
• 장비 접속과 분전반 결선을 위한 전선 여유 길이 확보

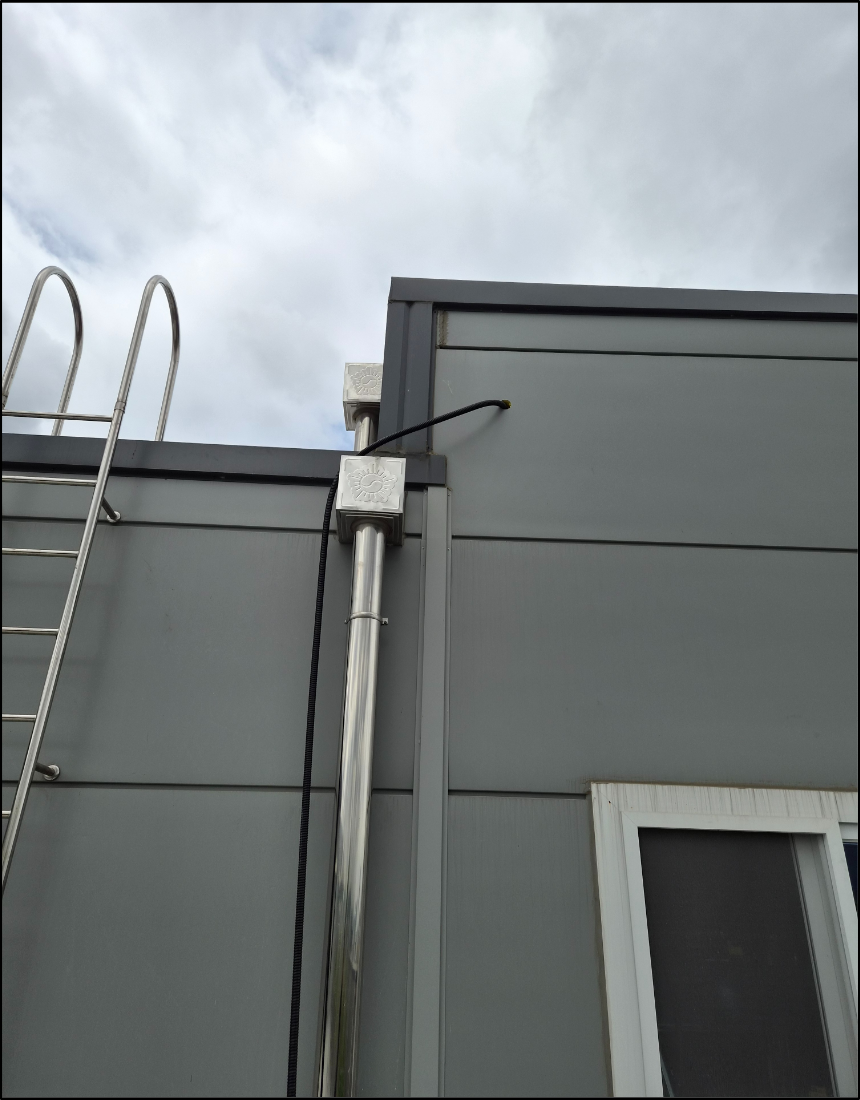

3-2. 옥상 엘리베이터실 외벽 배관 인출



옥내 천장에서 옥상으로 전선을 인출하기 위해 옥상 엘리베이터실 외벽의 적절한 위치를 선정하여 타공하였습니다.



외벽 인출부는 배관이 급격하게 꺾이지 않으면서 옥상 바닥의 빗물이나 고인 물에 직접 노출되지 않는 높이를 기준으로 정하였습니다. 타공 후 GW 후렉시블 전선관을 외부로 인출하였습니다.



옥내 천장에서 옥상으로 전기 배선을 인출하기 위해 외벽 관통부를 확보하고 GW 후렉시블 전선관을 외부로 통과시켰습니다.



3-3. 옥내 천장과 철골 구조 구간 배관 설치



외부로 인출된 배관과 연결되는 옥내 구간은 천장 텍스 상부와 철골 구조를 따라 설치하였습니다. 배관이 구조물 모서리에서 눌리거나 천장 텍스 위에 무분별하게 놓이지 않도록 고정 위치를 선정하였습니다.

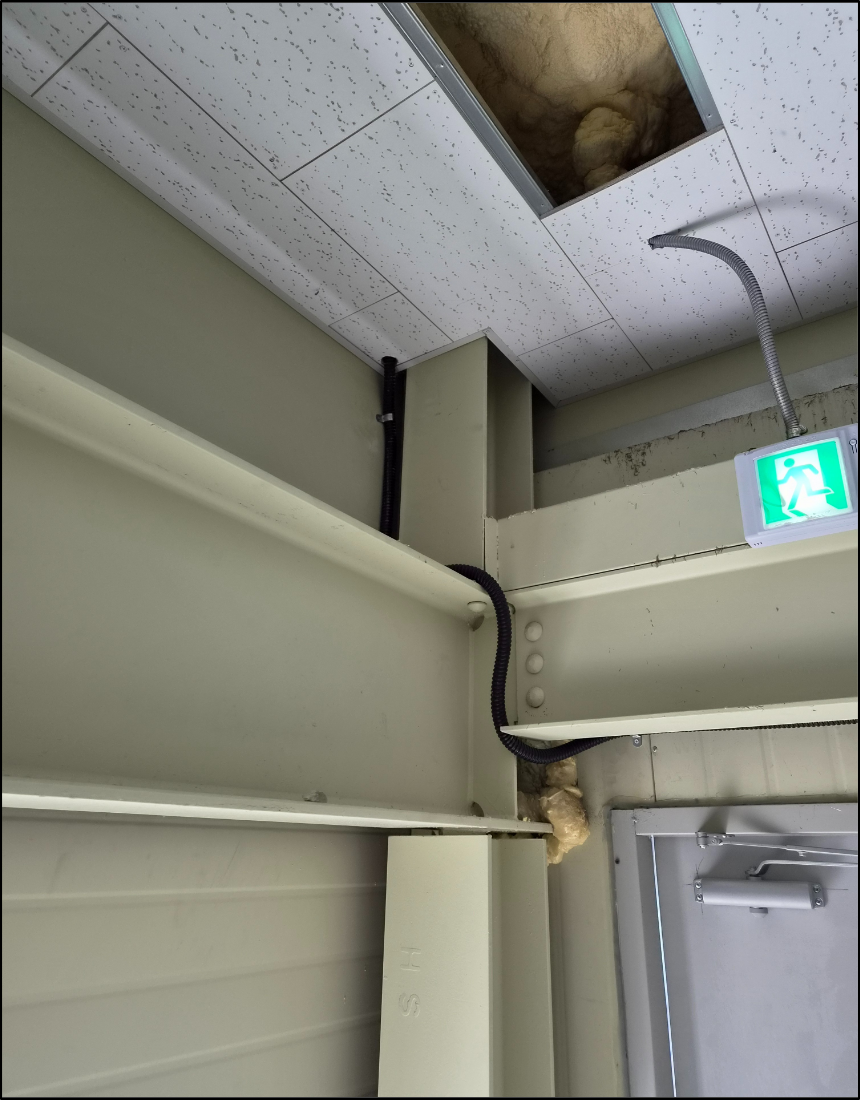

개방한 천장 텍스를 통해 옥상 방향에서 들어온 전선관을 실내 철골 구조를 따라 메인 분전반 방향으로 배치하였습니다.

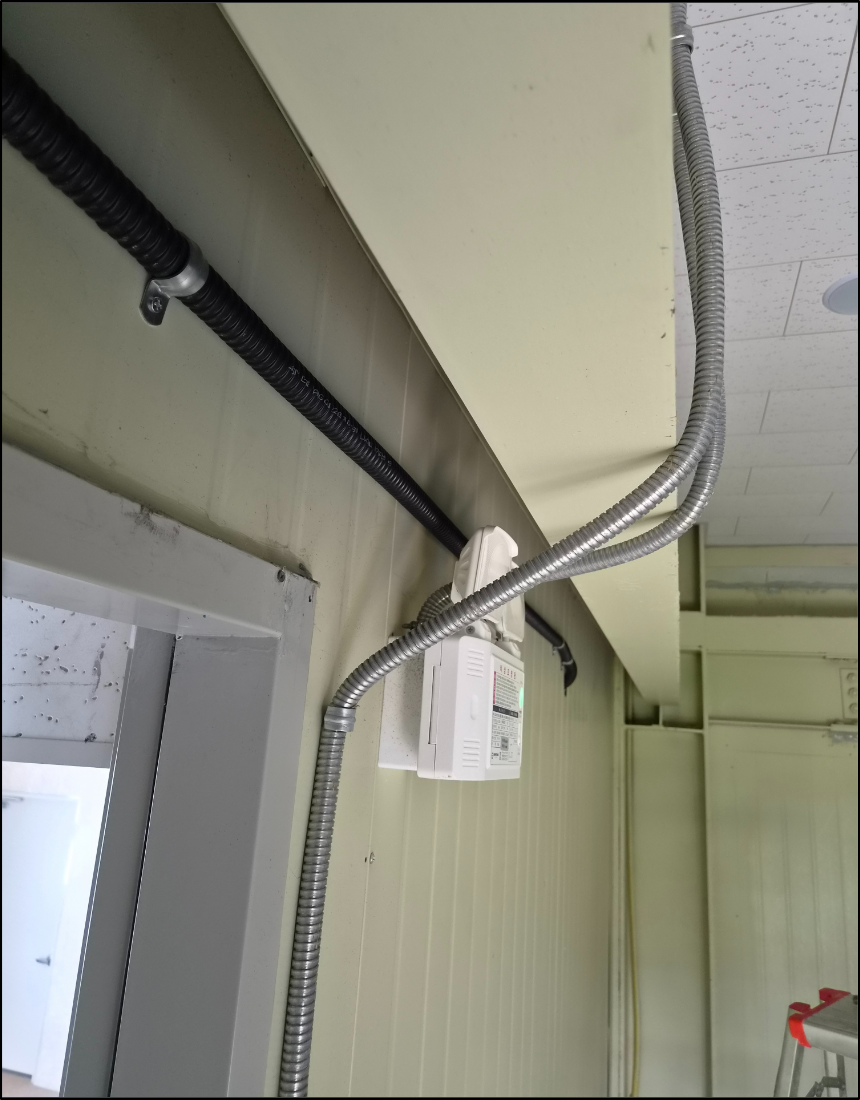

옥상 엘리베이터실 내부에서는 기존 설비 배관과의 간섭을 피하면서 검침과 점검이 가능한 위치로 전선을 이동시켰습니다. 전자식 전력량계와 보호장치가 설치될 구간도 함께 정리하였습니다.



라이다 장비 전용 배선이 통과하는 엘리베이터실 내부에서 배관 고정 상태와 전자식 전력량계 설치 위치를 확인하였습니다.





3-4. 메인 분전반 신규 전선 인입



전선관과 전선 설치를 완료한 후 신규 F-CV 전선을 메인 분전반 내부로 인입하였습니다.



분전반 인입부에서는 전선이 금속 모서리에 직접 닿지 않도록 정리하고, 전력량계와 누전차단기 접속에 필요한 길이를 확보하였습니다.

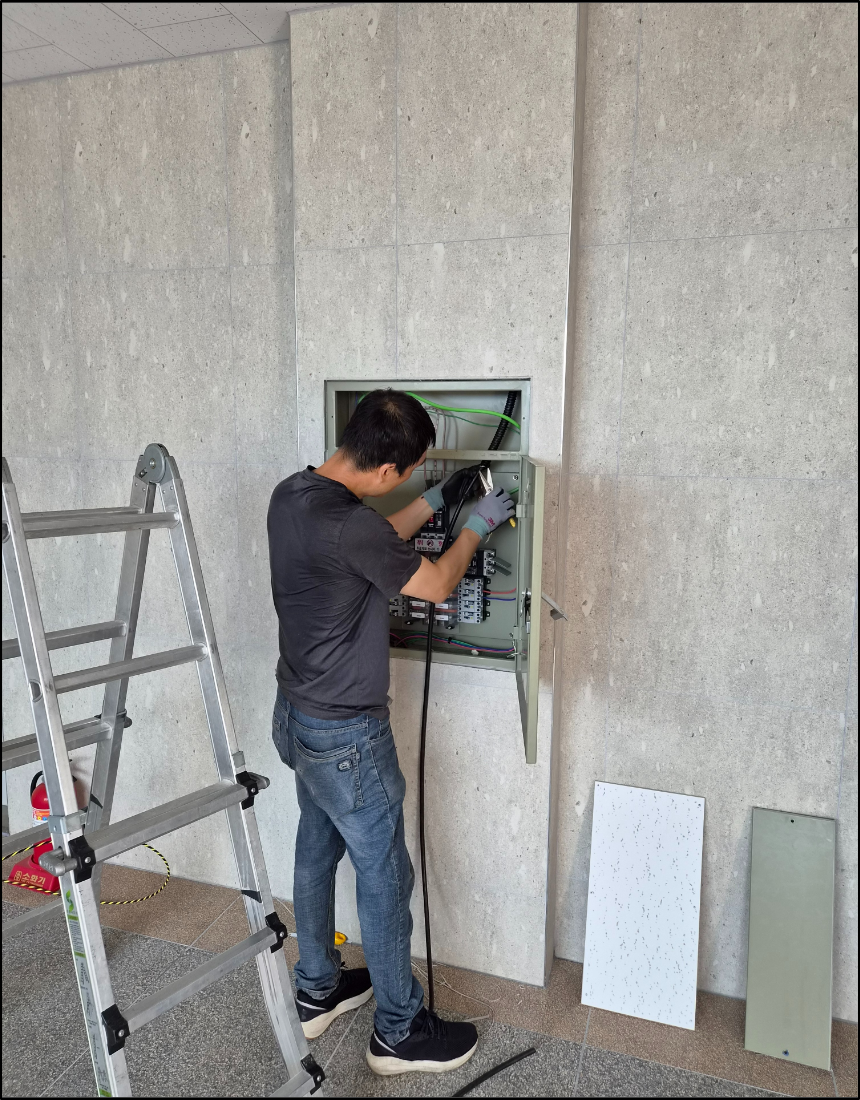

천장과 옥상 엘리베이터실을 통과한 신규 F-CV 전선을 메인 분전반 내부로 인입하여 계량기와 누전차단기 접속을 준비하였습니다.



3-5. 옥상 라이다 장비 위치까지 배선 이동



메인 분전반에서 인출된 전용 전원 배선은 옥상 엘리베이터실 외벽을 통과하여 라이다 장비가 설치될 위치까지 이동시켰습니다.



장비 설치 전에 전선과 전선관을 필요한 위치까지 배치하고, 라이다 장비의 회전부와 지지 구조물에 간섭하지 않는 접속 방향을 검토하였습니다.

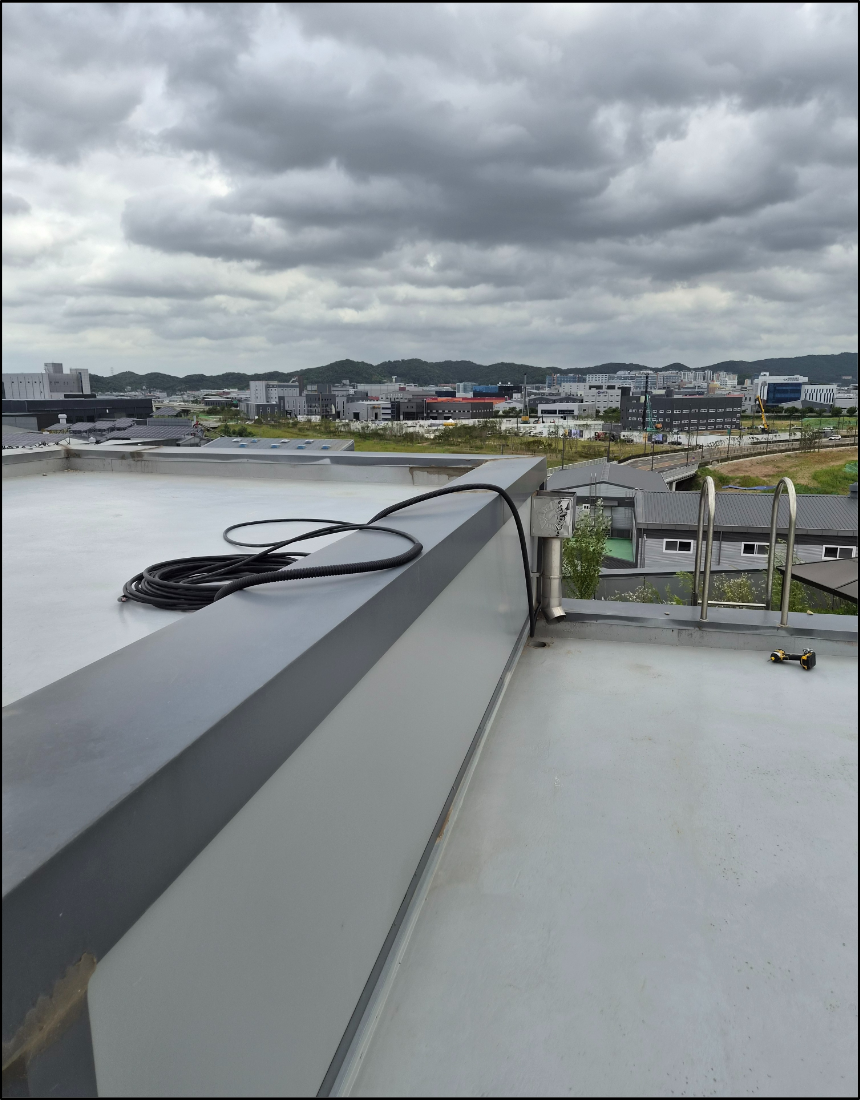

메인 분전반에서 인출한 전용 배선을 옥상 구조물을 따라 라이다 장비 설치 위치까지 이동시키고 접속에 필요한 여유 길이를 확보하였습니다.



3-6. 외벽 타공부 방수 마감



옥외 배선 공사에서는 전선과 배관 설치만큼 외벽 관통부의 방수 처리가 중요합니다. 타공부가 열린 상태로 남아 있으면 빗물이 배관 외부를 따라 건물 내부로 유입될 수 있습니다.



외벽에서 인출된 GW 후렉시블 전선관의 위치를 고정한 뒤 관통부 주변 틈을 옥외용 실리콘으로 마감하였습니다. 배관 방향도 빗물이 실내 쪽으로 흐르지 않도록 정리하였습니다.

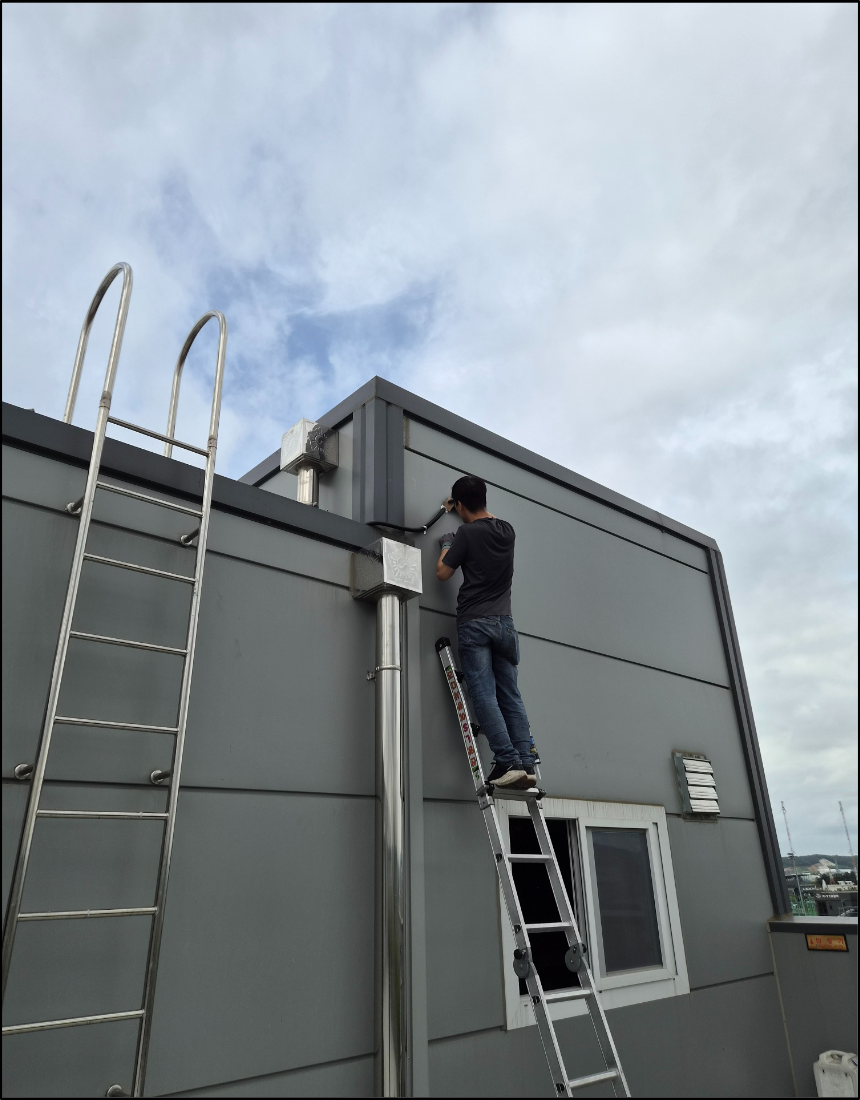

전문 기술자가 외벽으로 인출된 전선관의 관통부를 옥외용 실리콘으로 마감하여 빗물 유입 가능성을 차단하였습니다.

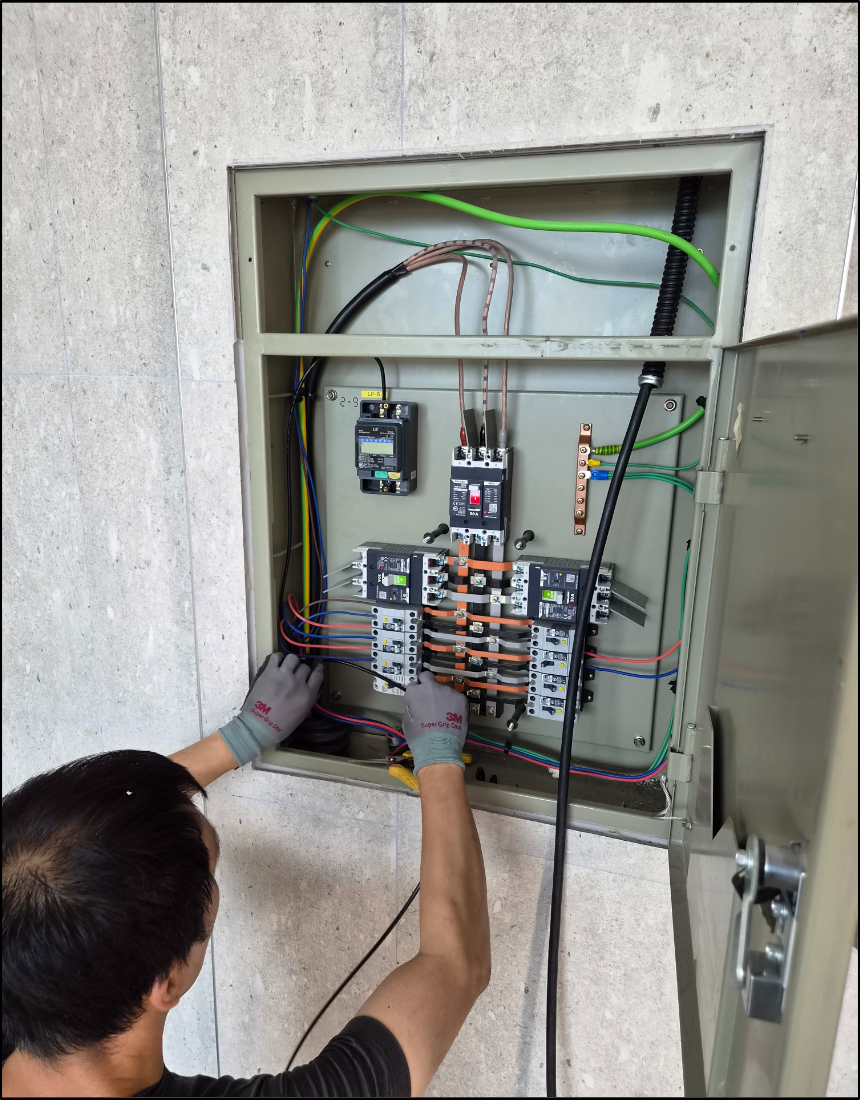

3-7. 전자식 전력량계와 30A 누전차단기 설치



라이다 장비의 전기 사용량을 별도로 확인할 수 있도록 메인 분전반 내부에 전자식 전력량계를 설치하였습니다.



신규 전용 회로에는 단상 산업용 30A 누전차단기를 적용하였습니다. 전력량계 입력과 출력 방향, 차단기 전원 측과 부하 측 및 접지선을 구분하여 접속하였습니다.



라이다 장비의 전기 사용량을 확인할 전자식 전력량계와 단상 산업용 30A 누전차단기를 구성하고 신규 전원선을 접속하였습니다.



• 전자식 전력량계 입력·출력 배선 구분
• 단상 산업용 30A 누전차단기 적용
• 전원선과 중성선 및 접지선 구분 접속
• 단자 체결 상태와 도체 노출 길이 확인
• 분전반 내부 신규 배선 정리
• 향후 검침과 유지관리가 가능한 위치 확보

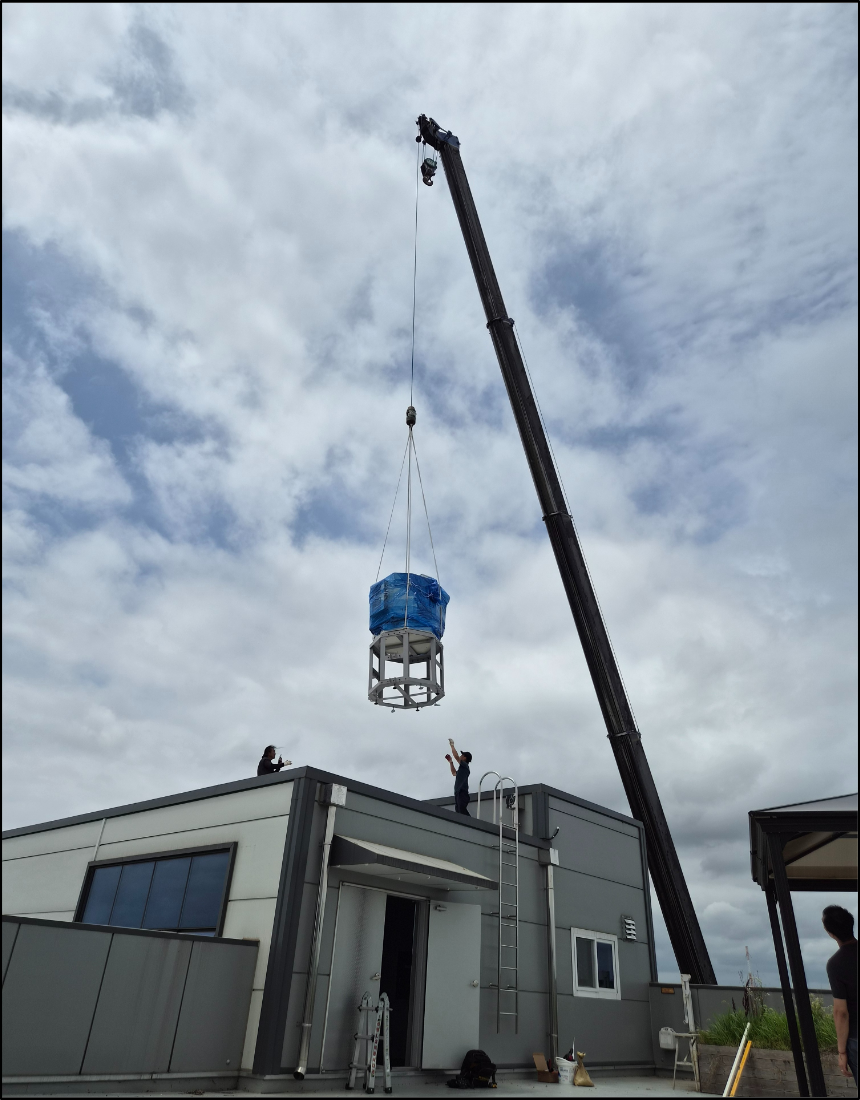

3-8. 라이다 장비 옥상 반입



전용 전기 배선 공사가 마무리될 무렵 라이다 장비가 현장에 도착하였습니다. 장비의 크기와 중량으로 인해 일반 계단이나 옥상 사다리를 이용한 반입이 어려워 크레인을 이용해 옥상으로 인양하였습니다.



인양 과정에서는 장비 하부 프레임의 균형과 와이어 체결 상태를 확인하고, 옥상 작업자가 안전거리를 유지한 상태에서 지정된 설치 위치로 유도하였습니다.



일반 계단이나 옥상 사다리로 운반하기 어려운 라이다 장비를 크레인으로 인양하여 지정된 옥상 설치 위치로 이동시켰습니다.

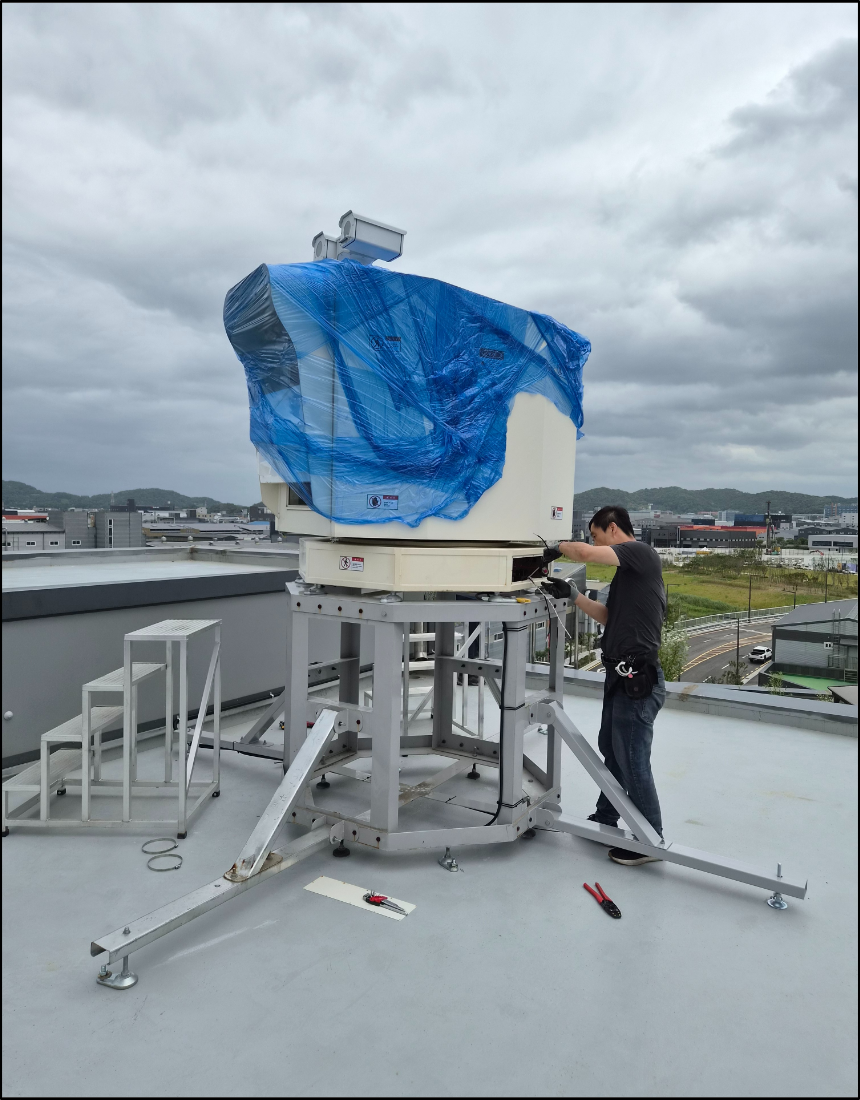

3-9. 라이다 장비 안착 및 전원 배선 접속



라이다 장비를 지정 위치에 안착시킨 후 장비 하부 프레임의 수평과 지지 상태를 확인하였습니다.



사전에 설치해 둔 F-CV 전원 전선을 장비 전원 입력부까지 인출하고, 전원선, 중성선 및 접지선을 장비 측 지정 단자에 접속하였습니다. 장비의 회전과 유지관리 과정에서 케이블이 당겨지거나 마찰되지 않도록 배선 여유와 고정 위치를 함께 확인하였습니다.



라이다 장비를 지지 프레임 위에 안착시킨 후 사전에 설치한 전용 전원 배선을 장비 입력부에 연결하였습니다.



---



4. 안전성 검증 결과



모든 배선과 단자 접속을 완료한 후 메인 분전반의 신규 누전차단기를 투입하였습니다. 전원 투입 전에는 장비 측 전선 접속 상태, 접지 연결과 외함 내부의 공구 및 이물질 유무를 확인하였습니다.



4-1. 장비 입력 전압 측정



라이다 장비의 전원 입력부에서 전압을 측정한 결과 224.6V가 확인되었습니다.



이를 통해 메인 분전반에서 옥상 장비까지 신규 설치한 전원 회로가 연결되었으며, 장비 입력단까지 단상 전원이 출력되고 있음을 확인하였습니다.

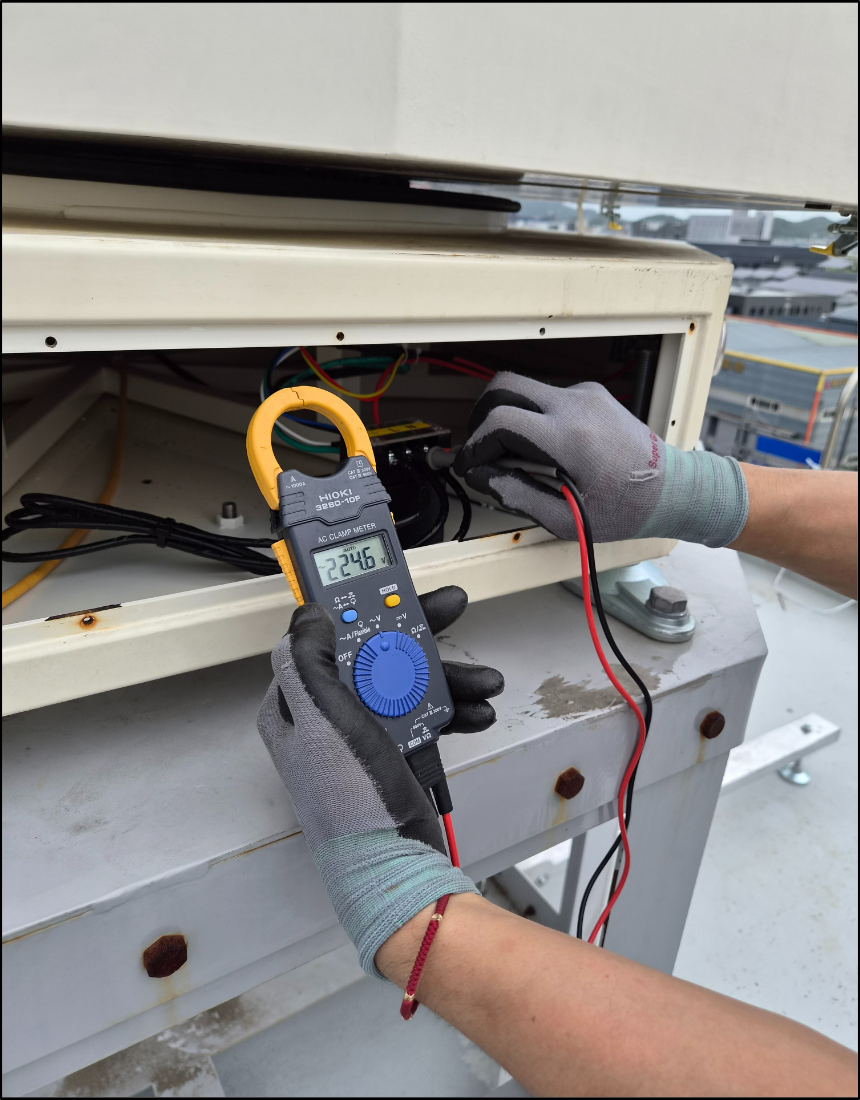

신규 누전차단기 전원을 투입한 뒤 라이다 장비 전원 입력부에서 전압을 측정한 결과 224.6V가 확인되었습니다.



4-2. 장비 전원 공급 및 최종 확인



전압 측정 후 장비 전원을 공급하고 전원 계통과 장비 외관 및 전원선 정리 상태를 최종 확인하였습니다.



장비 하부 프레임과 지지대 주변에 전선이 눌리거나 날카로운 금속 모서리에 접촉하는 구간이 없는지 확인하였으며, 옥상 이동 동선을 방해하지 않도록 배선 위치를 정리하였습니다.

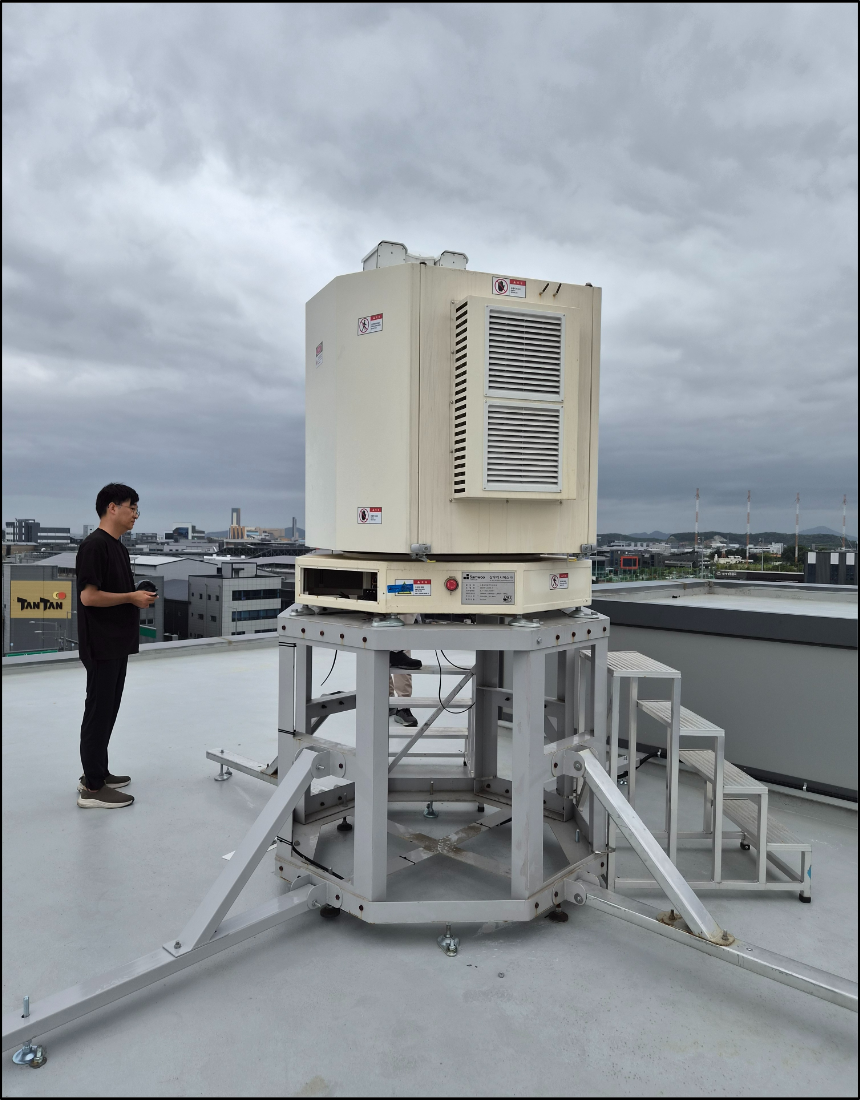

전용 배선과 장비 전원 접속, 전압 측정 및 최종 검수를 완료한 옥상 라이다 장비의 설치 상태입니다.



전원 공급 방식	단상 220V 전용 회로
전선 적용	F-CV 3C×6㎟ 약 40m 설치
전선 보호	GW 22㎜ 후렉시블 전선관 수용 및 고정
계량 설비	장비 사용량 검침용 전자식 전력량계 설치
회로 보호	단상 산업용 30A 누전차단기 적용
옥외 관통부	배관 고정 및 외벽 타공부 실리콘 방수 마감
최종 전압	라이다 장비 입력부 224.6V 확인



---
