본 시공 사례는 서울 동작구 흑석동 한강현대아파트 세대에 설치된 구형 분전반의 노후 차단기를 철거하고, 현행 전기설비 기준을 고려한 신규 규격 차단기로 전체 교체한 현장입니다.



해당 아파트 관리사무소는 단지 내 전기화재 예방을 위한 자체 정기점검을 실시한 뒤, 오래된 세대 분전반과 차단기의 교체를 안내하였습니다. 바른전기는 세대 내부의 기존 차단기와 배선 상태를 확인하고, 외부 메인 전력을 안전하게 차단한 상태에서 교체 작업을 진행하였습니다.





1. 현장 개요



현장 위치	서울 동작구 흑석동 한강현대아파트 세대
현장 유형	노후 공동주택 세대 분전반
작업 요청 배경	관리사무소 정기점검에 따른 노후 차단기 교체 안내
핵심 작업	구형 차단기 전체 철거 및 신규 규격 차단기 교체
시공 업체	국가 공인 정식 면허 등록 전기공사업체 바른전기



기존 분전반은 현관 신발장 내부에 매립된 구조였으며, 외부 커버와 차단기 모두 장기간 사용으로 인한 노후 흔적이 확인되었습니다.

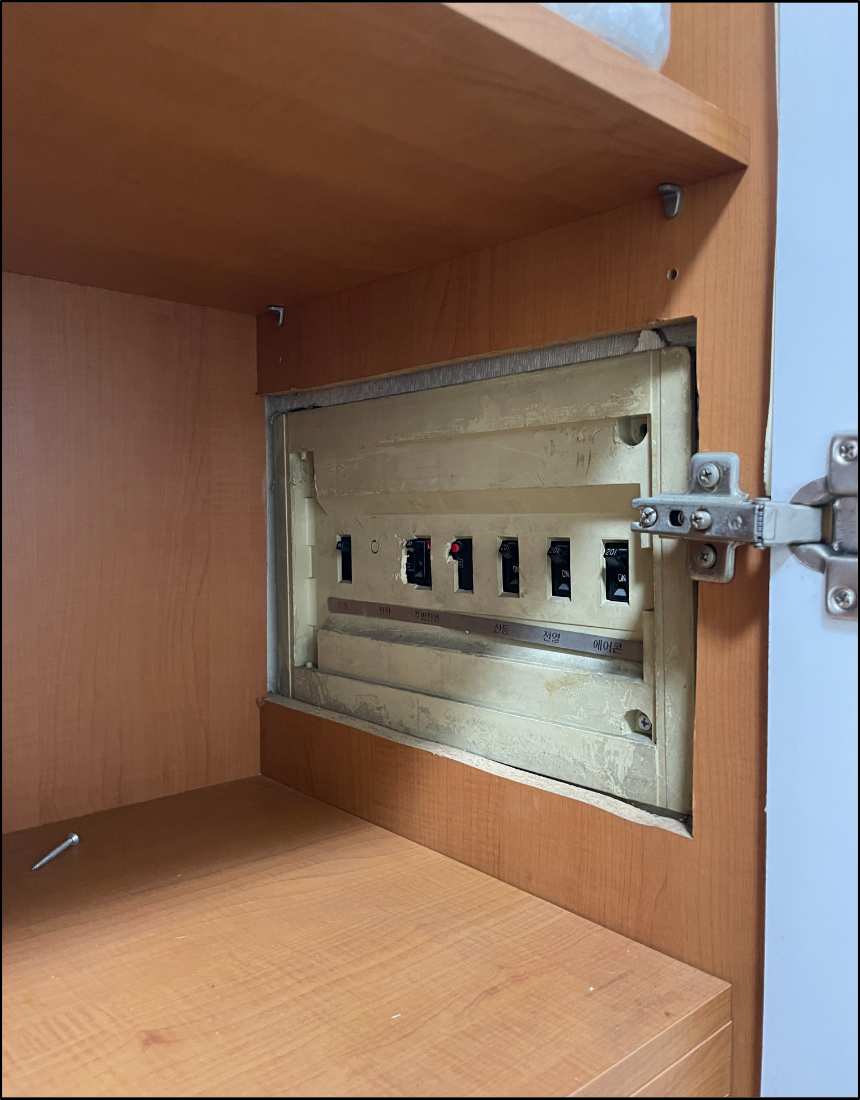

현관 신발장 내부에 매립된 기존 세대 분전반의 외관입니다. 커버와 차단기에서 장기간 사용에 따른 노후 흔적이 확인되었습니다.



 한강현대아파트의 세대는 분전반이 좁은 신발장 내부에 설치되어 있어 일반적인 벽면 분전반보다 작업 공간 확보가 어렵습니다.

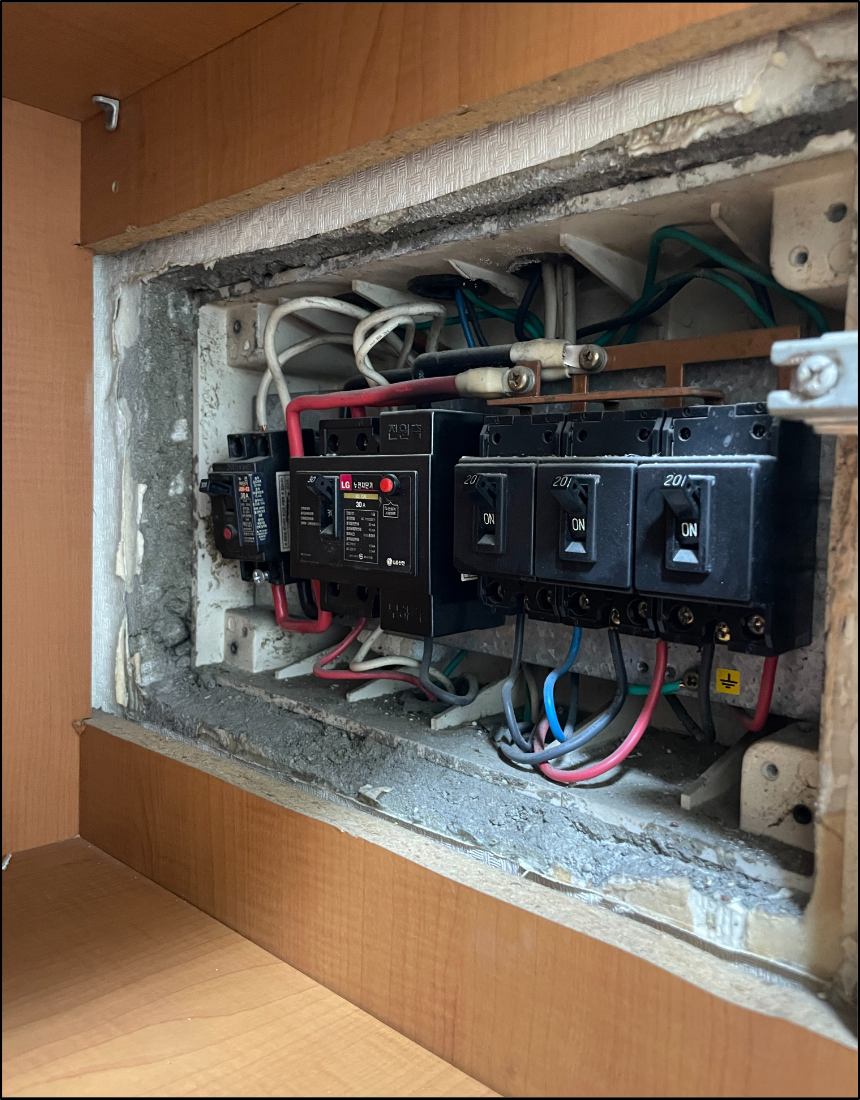

분전반 커버를 개방한 결과 기존 구형 메인 차단기와 분기 차단기, 동 부스바 및 다수의 기존 배선이 밀집된 상태였습니다. 신규 규격 차단기를 설치하기 위해서는 기존 구조와 배선 길이, 전선 피복 상태 및 단자 접속 위치를 먼저 확인해야 합니다



분전반 커버를 철거한 후 기존 메인 차단기, 분기 차단기, 부스바 및 내부 배선 상태를 확인한 장면입니다.



2. 현장 진단 데이터



구분	적용 내용
메인 차단기	주택용 배선용 차단기 30A
분기 차단기	주택용 누전차단기 20A
전원 분배 자재	신규 규격 동 부스바
고정 자재	철 베이스 고정판 및 체결 부속
마감 자재	신규 주택용 분전반 커버
안전 확인	외부 세대 메인 전력 차단 및 무전압 상태 확인



주택용 메인 배선용 차단기, 분기 누전차단기, 동 부스바 및 신규 분전반 커버 등 교체 작업에 필요한 자재를 준비하였습니다.



차단기 자체의 노후 상태뿐만 아니라 배선 손상이나 누전 가능성도 함께 살펴보아야 합니다. 회로 상태가 의심되는 경우에는 절연저항계를 사용하여 회로별 측정을 실시하고, 절연 저항 기준치 충족 여부를 추가로 확인해야 합니다.

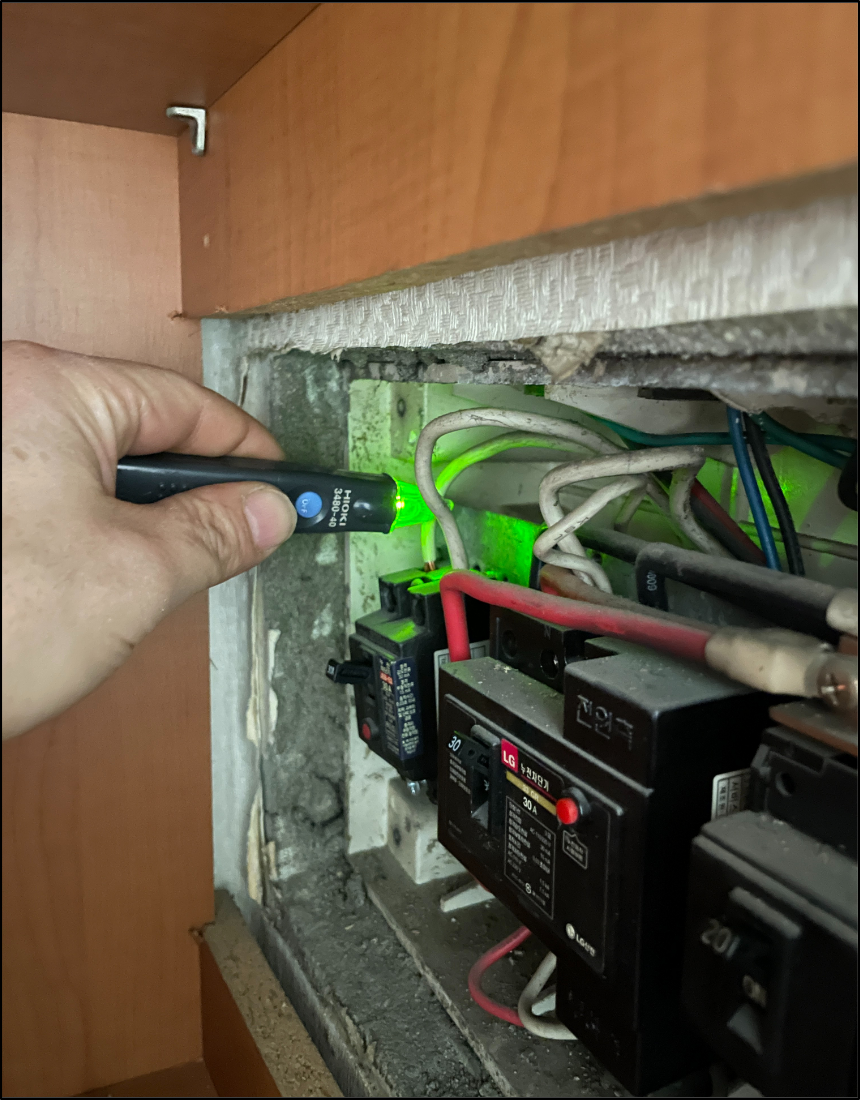

기존 차단기를 철거하기 전 검전 장비를 이용하여 분전반 내부의 전압 유무와 안전 상태를 확인하였습니다.



3. 규격 준수 시공 내역



3-1. 기존 노후 차단기 전체 철거



외부 세대 메인 전력을 차단하고 무전압 상태를 확인한 후 기존 메인 차단기, 분기 차단기 및 노후 부스바를 순차적으로 철거하였습니다. 기존 배선은 신규 차단기 접속에 필요한 길이와 피복 상태를 확인하면서 분리하였습니다.

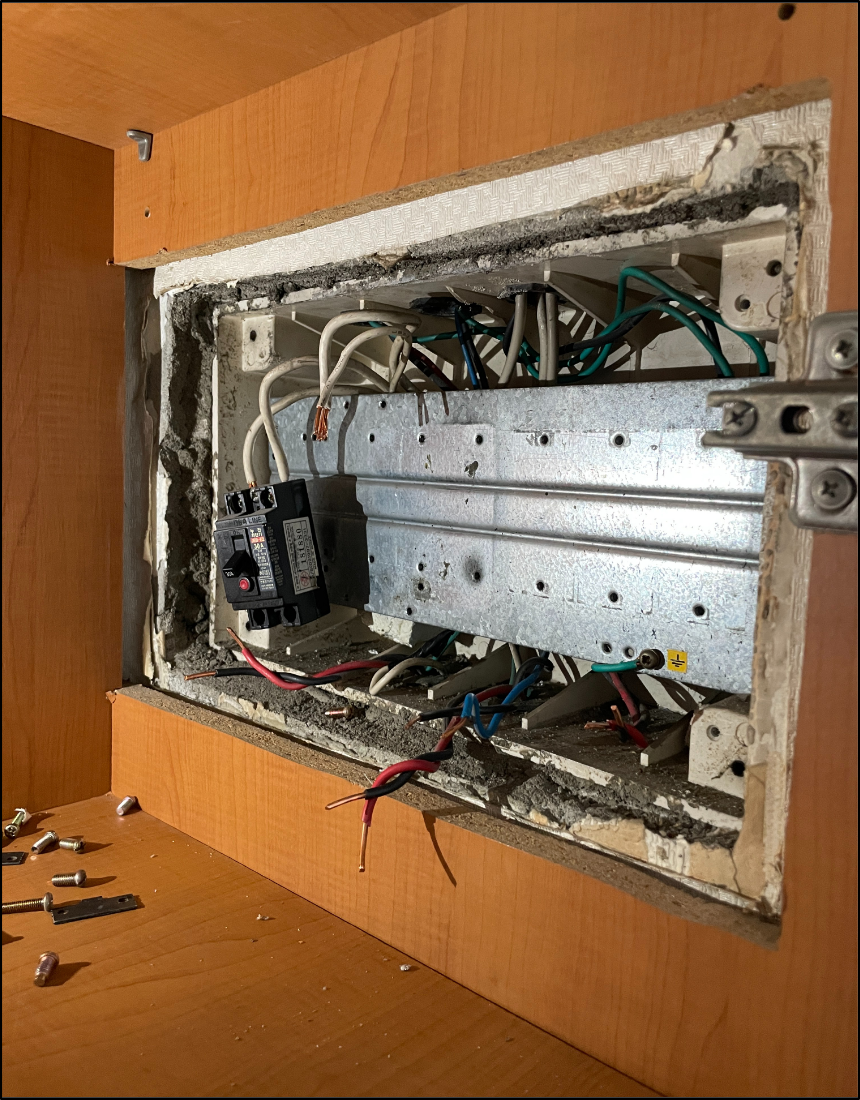

외부 세대 전력을 차단한 후 기존 메인 차단기와 분기 차단기를 철거하고, 신규 설비 설치를 위해 배선을 분리한 상태입니다.



철거한 구형 차단기와 부속 자재는 신규 자재와 혼동되지 않도록 별도로 분리하였습니다. 분전반 내부의 먼지와 철거 잔여물도 정리하여 신규 차단기가 안정적으로 고정될 수 있는 작업 환경을 확보하였습니다.

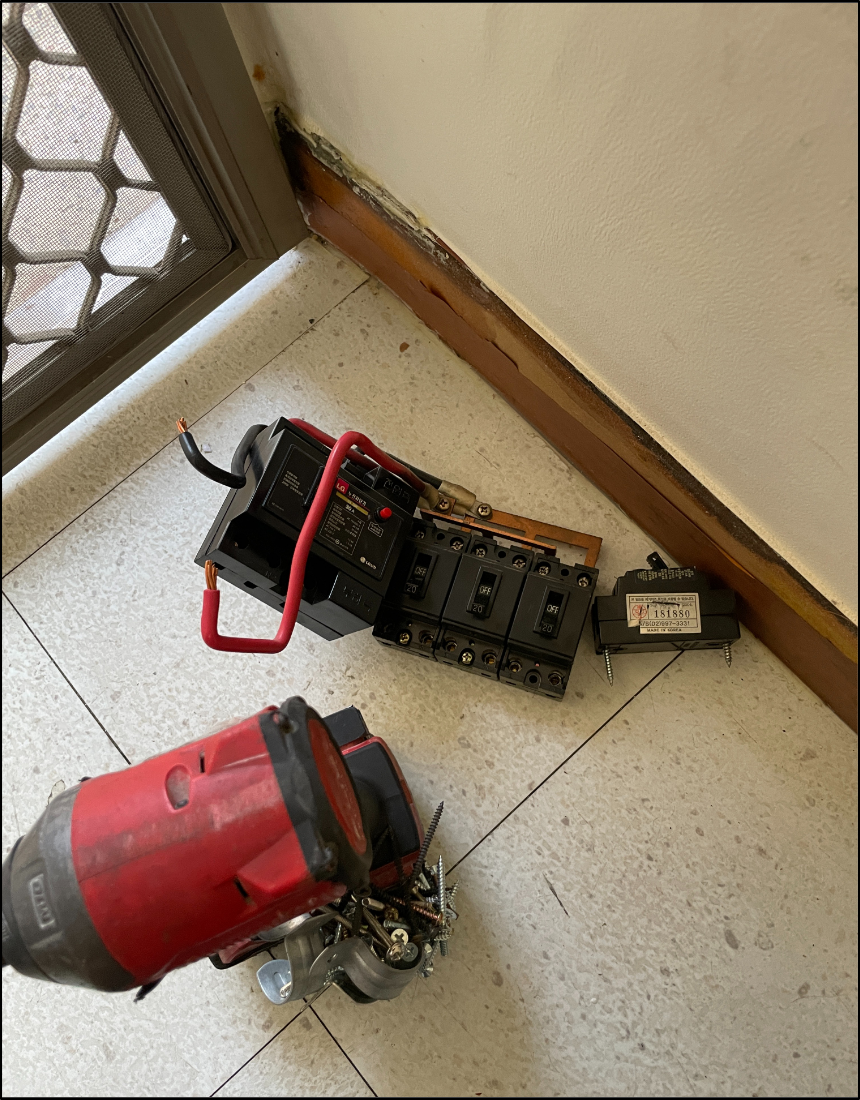

분전반에서 철거한 구형 메인 차단기, 분기 차단기 및 전원 분배 부속을 별도로 분리한 장면입니다.



3-2. 신규 규격 차단기 조립



주택용 메인 배선용 차단기 30A와 분기 누전차단기 20A를 철 베이스 고정판에 배치하였습니다. 메인 차단기에서 각 분기 차단기로 전원이 안정적으로 분배될 수 있도록 신규 동 부스바를 함께 구성하였습니다.

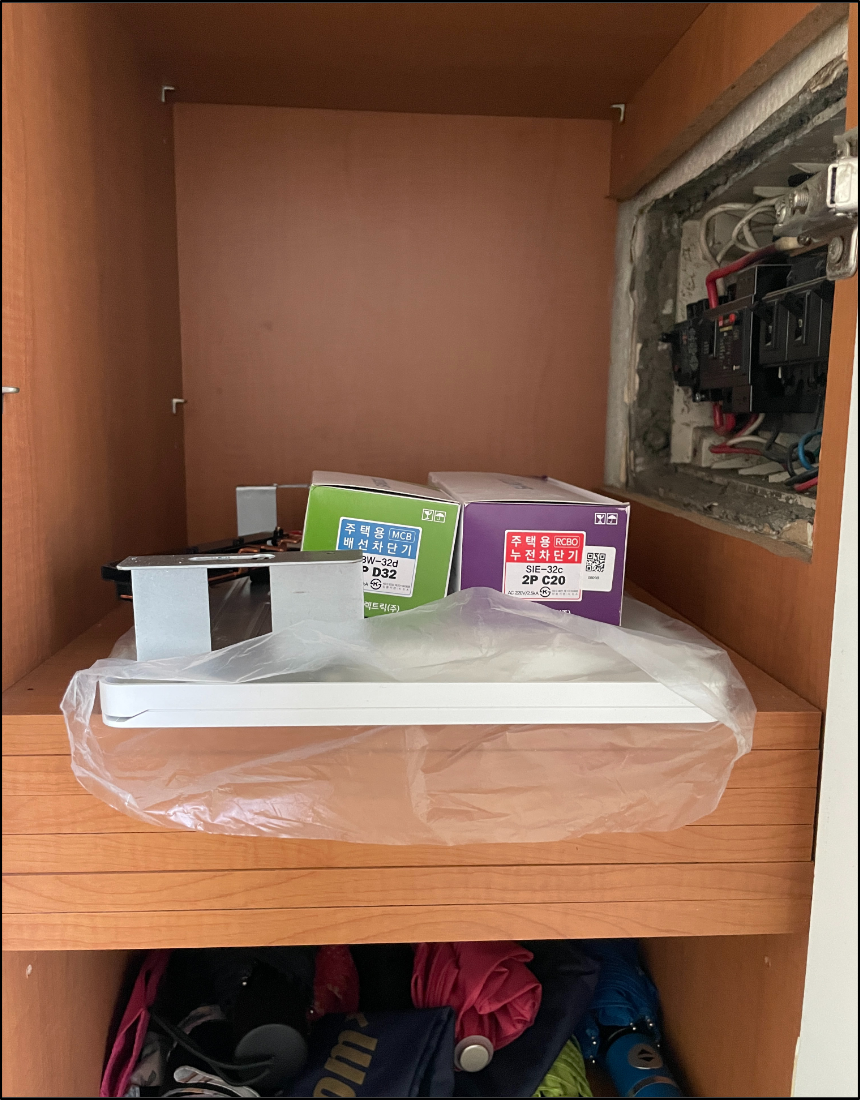

신규 분전반 구성에 적용할 주택용 메인 배선용 차단기, 20A 분기 누전차단기, 동 부스바, 철 베이스 고정판 및 커버를 준비하였습니다.



분전반 매립 공간과 커버 개구부 위치를 고려하여 차단기 간격과 수평을 맞추고, 각 부품의 고정 상태를 사전에 확인하였습니다. 이러한 사전 조립 과정은 매립 설치 후 차단기 위치가 어긋나거나 커버와 간섭이 발생하는 문제를 예방하기 위한 절차입니다.

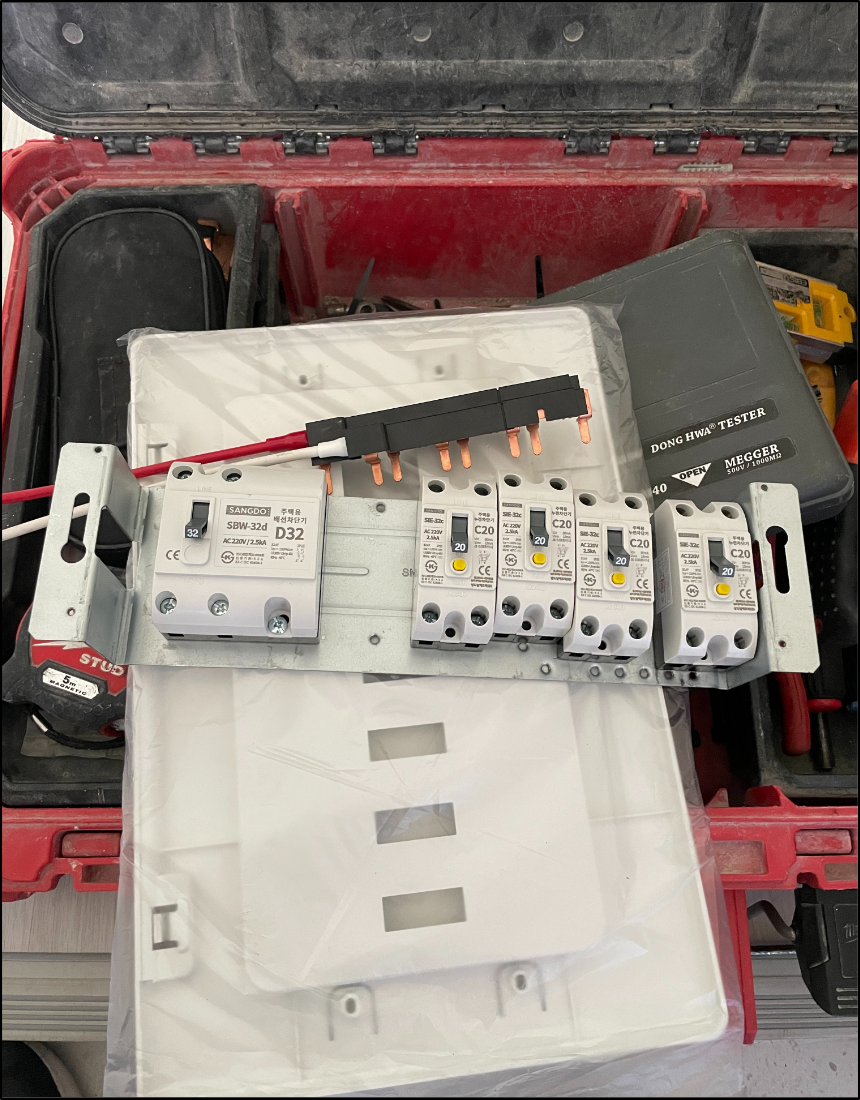

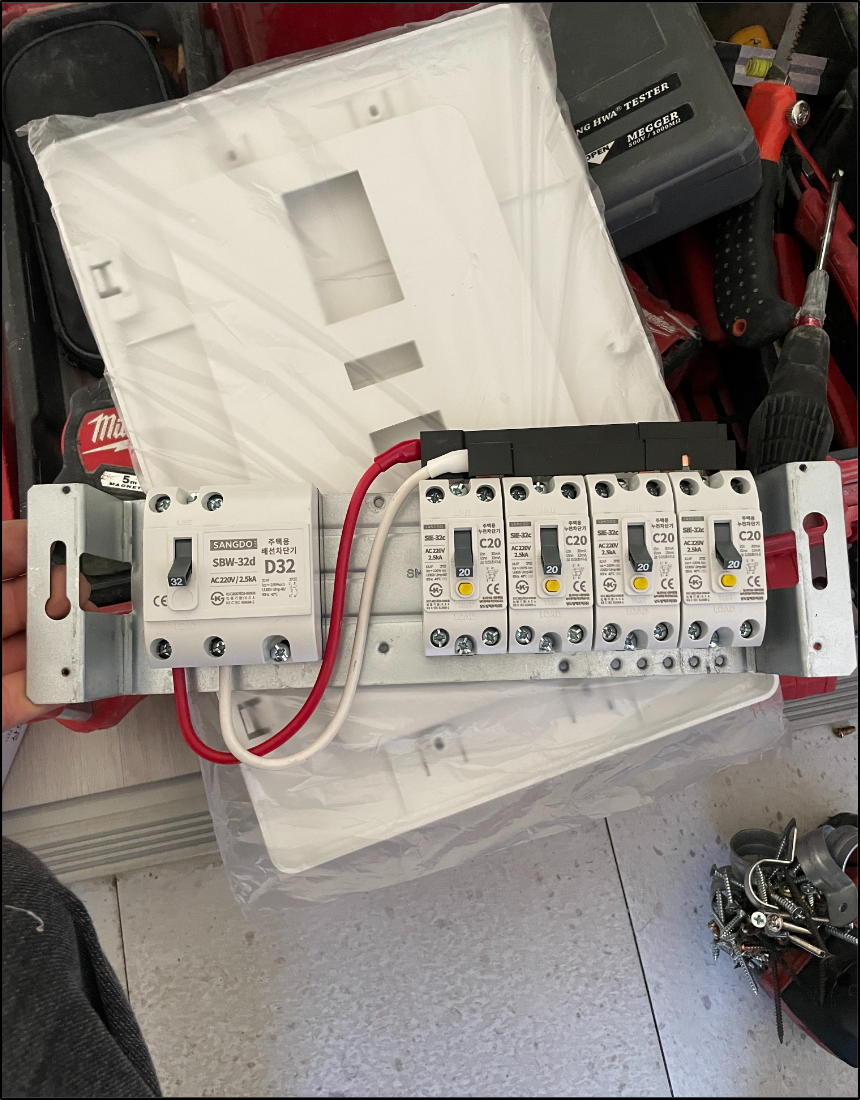

분전반 매립 설치에 앞서 메인 차단기와 분기 누전차단기를 철 베이스 고정판에 배치하고 동 부스바를 조립한 상태입니다.



3-3. 신규 차단기 매립 설치 및 배선 접속



조립한 신규 차단기 세트를 기존 분전반 내부에 매립 설치한 후 메인 전원선과 각 분기 회로 배선을 구분하여 접속하였습니다. 배선의 피복 손상 여부와 단자 삽입 깊이를 확인하고, 전선이 차단기 외부로 과도하게 노출되지 않도록 정리하였습니다.

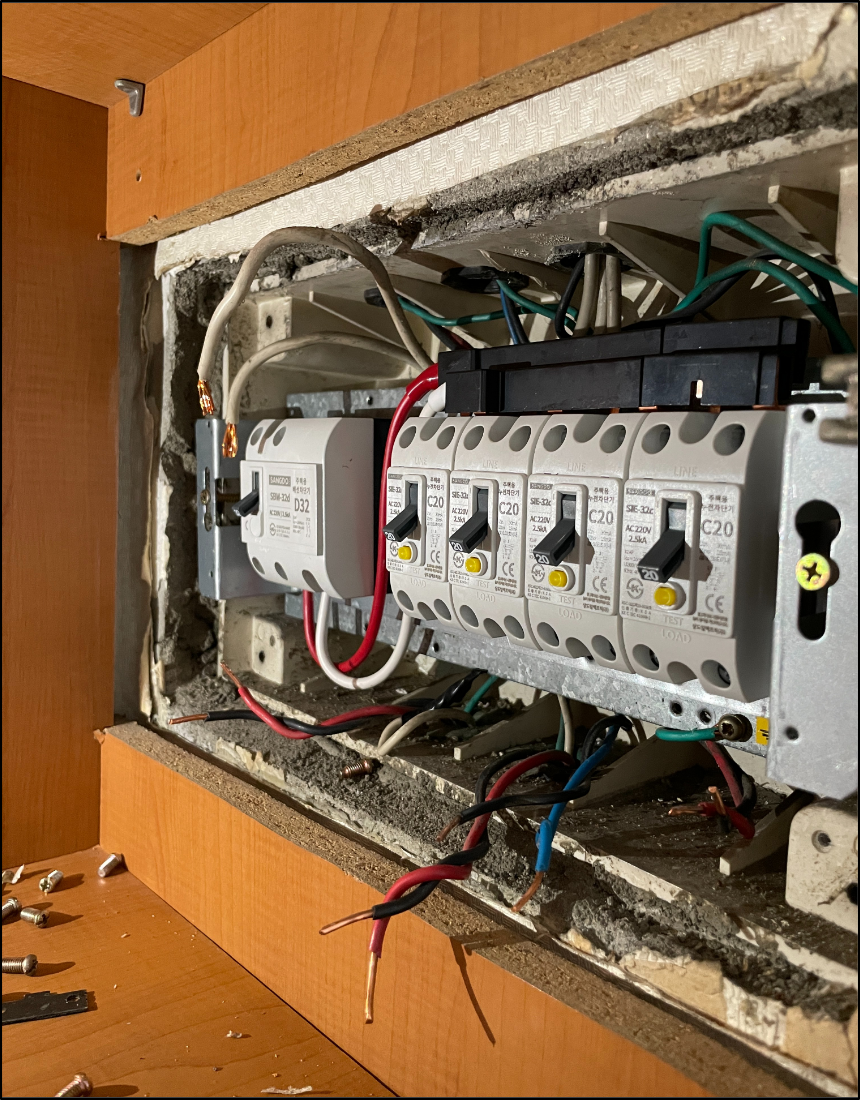

기존 차단기 철거 위치에 신규 메인 배선용 차단기와 분기 누전차단기를 매립 설치하고 배선 접속을 준비하였습니다.



차단기 단자와 동 부스바 체결부는 접촉 불량이 발생하지 않도록 꼼꼼하게 조였습니다. 단자 체결이 불완전하면 접촉저항 증가로 인해 국부 과열, 변색 및 전기화재 위험이 발생할 수 있으므로 반드시 전문 기술자의 확인이 필요합니다.

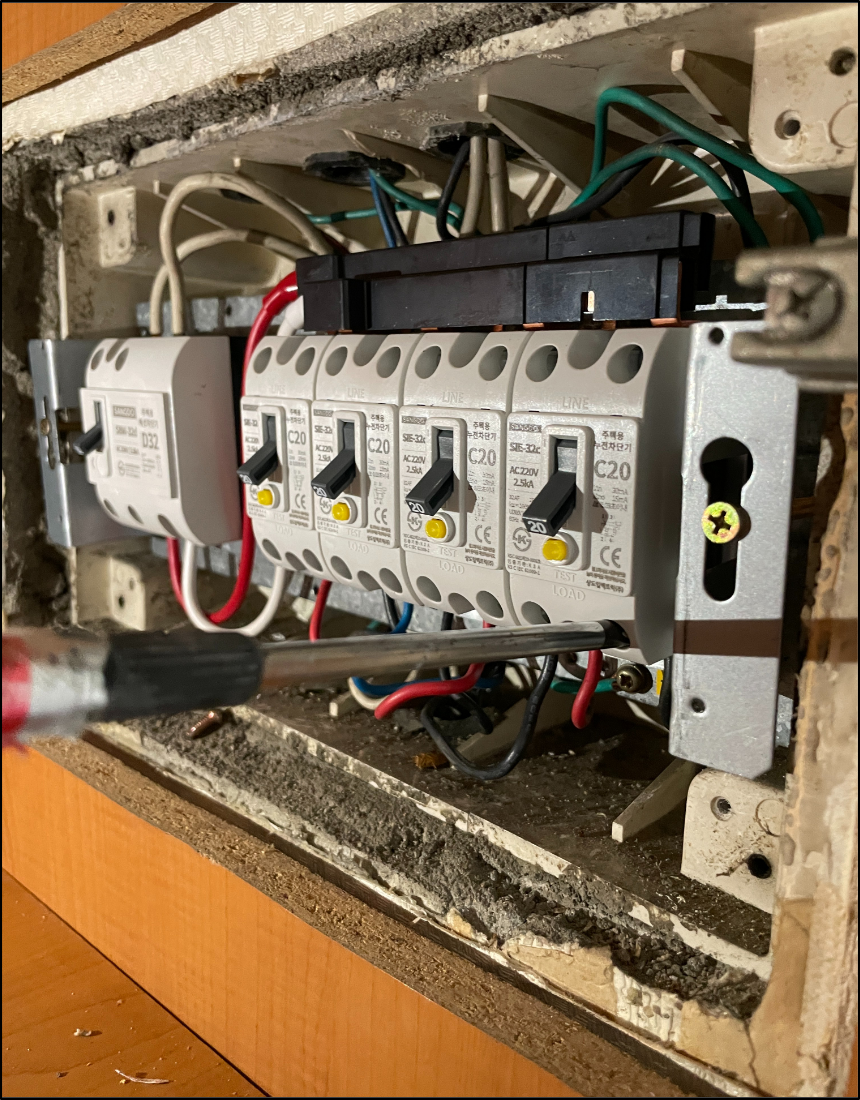

각 분기 회로의 전선을 신규 누전차단기에 구분하여 접속하고 단자 볼트의 조임 상태를 확인하였습니다.



3-4. 신규 분전반 커버 설치



차단기 설치와 배선 접속을 완료한 후 신규 분전반 커버를 설치하였습니다. 세대별 신발장 구조에 따라 커버 개방 공간이 부족한 경우에는 최소 범위의 신발장 가공이 필요할 수 있으며, 차단기 조작과 향후 점검이 가능하도록 개폐 공간을 확보해야 합니다.

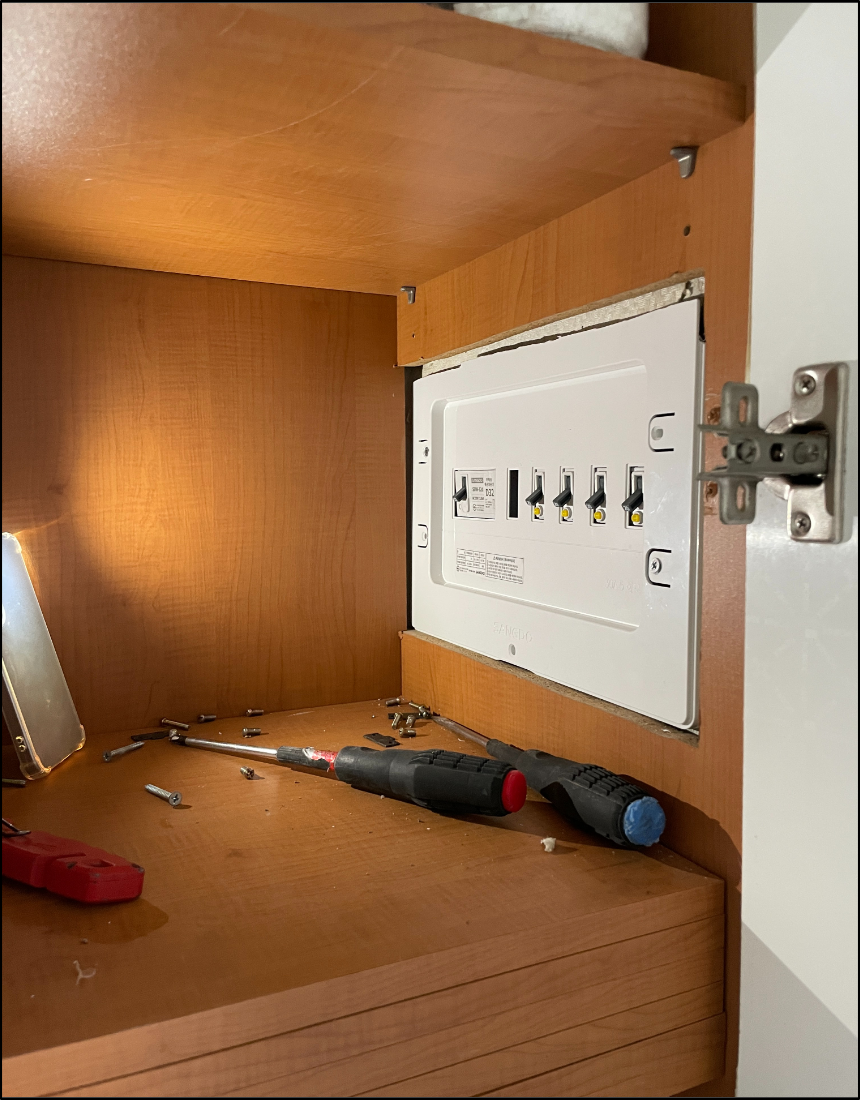

신규 차단기 설치와 배선 접속을 완료한 후 분전반 커버까지 교체하여 세대 차단기 교체 작업을 마무리하였습니다.



4. 안전성 검증 결과



검수 항목	확인 결과
차단기 고정 상태	철 베이스 고정판 체결 상태를 확인하였습니다.
단자 체결 상태	메인 및 분기 회로 단자의 조임 상태를 확인하였습니다.
배선 정리 상태	배선 간 간섭과 피복 손상 여부를 점검하였습니다.
차단기 동작 상태	전원 복구 후 메인 및 분기 차단기의 동작 상태를 확인하였습니다.
분전반 마감 상태	신규 커버의 고정과 개폐 상태를 확인하였습니다.



5. 노후 아파트 차단기 관리가 필요한 이유



지금까지 별다른 문제가 없었다는 사실이 앞으로의 안전까지 보장하지는 않습니다. 차단기는 과전류와 누전 등 이상 상태에서 전원을 차단하는 안전장치이지만, 장기간 사용하면 내부 접점과 기계 작동부가 노후될 수 있습니다.



특히 오래된 공동주택은 동일한 시기에 설치된 분전반과 차단기를 여러 세대가 함께 사용하고 있을 가능성이 높습니다. 특정 세대에서 분전반 화재가 발생하면 인접 세대나 공용부로 피해가 확대될 수 있으므로, 관리사무소의 정기점검과 교체 안내가 있을 때 적극적으로 점검받는 것이 바람직합니다.



차단기 변색, 탄 냄새, 반복적인 트립, 작동 레버의 흔들림, 분전반 내부 소음 또는 열감이 확인될 경우에는 임의로 분해하지 마시고 국가 공인 정식 면허 등록 전기공사업체에 점검을 요청하셔야 합니다.
