본 현장은 부천시 원미구 심곡동 삼성빌리지 빌라 세대에서 발생한 누전 차단기 트립 문제를 진단하고, 누전이 특정된 내선 구간의 전선을 교체한 사례입니다. 갑자기 분기 누전 차단기 한 개가 떨어진 뒤 다시 올라가지 않았으며, 해당 회로에 연결된 거실 및 주방 콘센트에도 전원이 공급되지 않는 상태였습니다.



누전 차단기가 반복적으로 트립되는 경우 차단기 자체 고장, 전기제품의 절연 불량, 콘센트 손상, 건축물 내부 전기 배선의 누전 등 여러 원인을 구분해야 합니다. 원인을 확인하지 않고 차단기만 교체하거나 강제로 투입하면 감전과 전기화재 위험이 커질 수 있으므로, 절연저항 측정을 통한 단계별 진단이 필요합니다.







1. 현장 개요



현장 위치	부천시 원미구 심곡동 삼성빌리지 빌라 세대
고장 증상	분기 누전 차단기 트립 후 재투입 불가
정전 범위	거실 및 주방 콘센트 회로
진단 결과	차단기 자체 고장이 아닌 세대 내 전기 배선 누전
핵심 시공	누전 구간 특정, 기존 전선 철거, 신규 절연전선 재입선 및 전원 복구



2. 사용 장비 및 진단 데이터



2-1. 세대 분전반과 트립 회로 확인

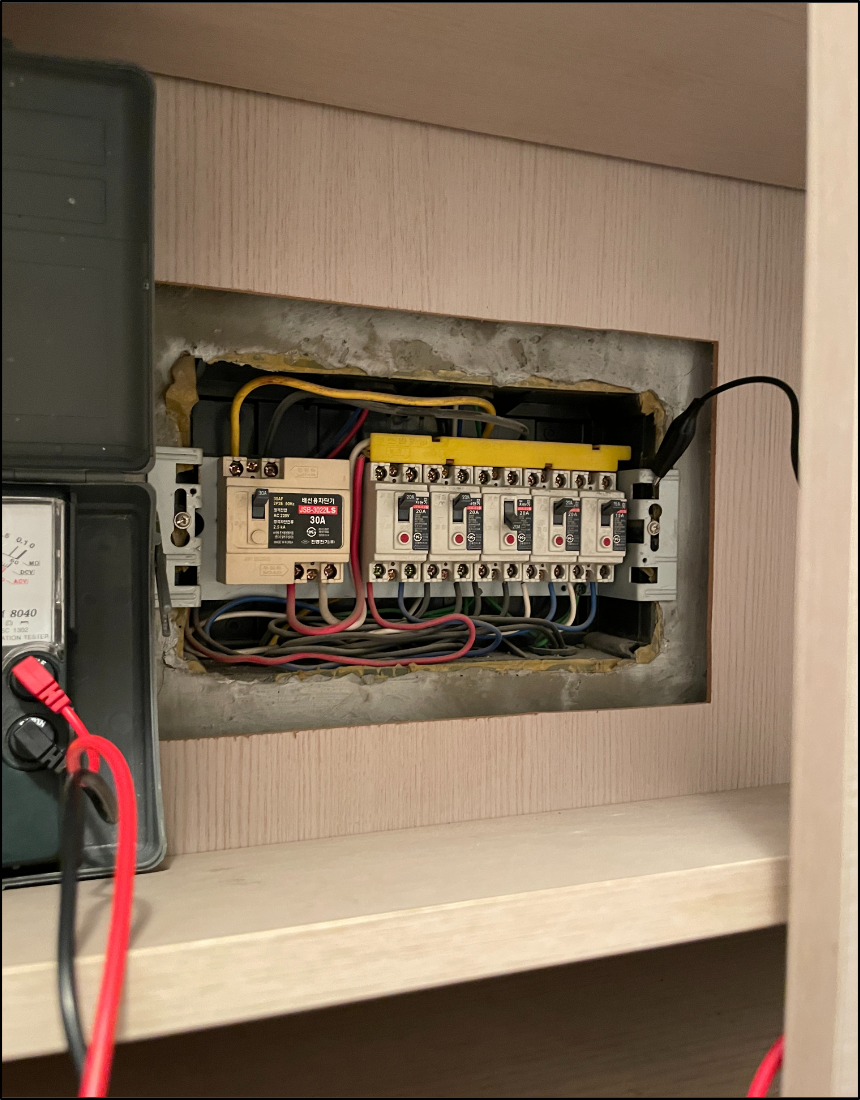

현장에 도착한 당사 책임 기술진은 먼저 세대 분전반의 위치와 차단기 구성을 확인하였습니다. 분전반에는 메인 배선용 차단기와 다수의 분기 누전 차단기가 설치되어 있었으며, 이 가운데 거실 및 주방 콘센트에 전원을 공급하는 분기 회로에서 트립이 발생한 상태였습니다.



세대 분전반 커버를 개방하고 메인 차단기와 분기 누전 차단기의 구성 및 기존 배선 상태를 확인하였습니다.



차단기 트립만으로 차단기 고장이라고 단정할 수 없기 때문에 해당 분기 회로의 부하측 전선을 차단기에서 분리한 후, 차단기와 내선 회로를 각각 구분하여 점검하였습니다. 이 과정은 차단기 자체 이상과 전기 배선 누전을 분리하여 판단하기 위한 기본 진단 절차입니다.



2-2. 절연저항계 측정



내선 회로의 절연 상태는 아날로그 절연저항계를 사용하여 측정하였습니다. 절연저항 측정은 전선의 충전부와 접지 계통 또는 다른 도체 사이에서 전류가 비정상적으로 흐르는지를 확인하는 검사입니다. 측정 결과 차단기와 별개로 해당 내선 회로의 절연 상태가 정상 범위를 벗어나 있었으며, 전기 배선 구간에서 누전이 발생한 것으로 판단하였습니다.

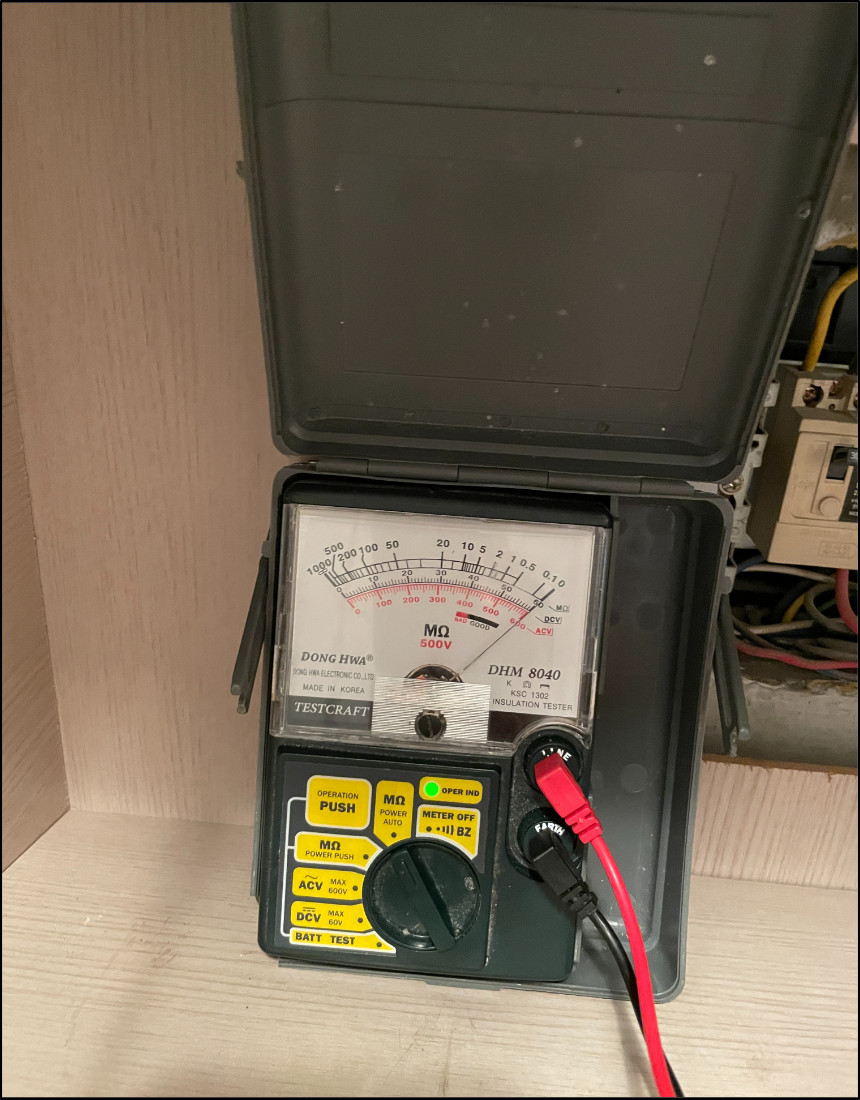

차단기 자체 고장과 내선 배선 누전을 구분하기 위해 사용한 절연저항 측정 장비입니다.





2-3. 전원이 공급되지 않는 콘센트 위치 확인



거실과 주방 콘센트가 동일 회로에 연결된 것으로 판단되어 추가 콘센트 위치와 전원 공급 상태를 확인하였습니다.

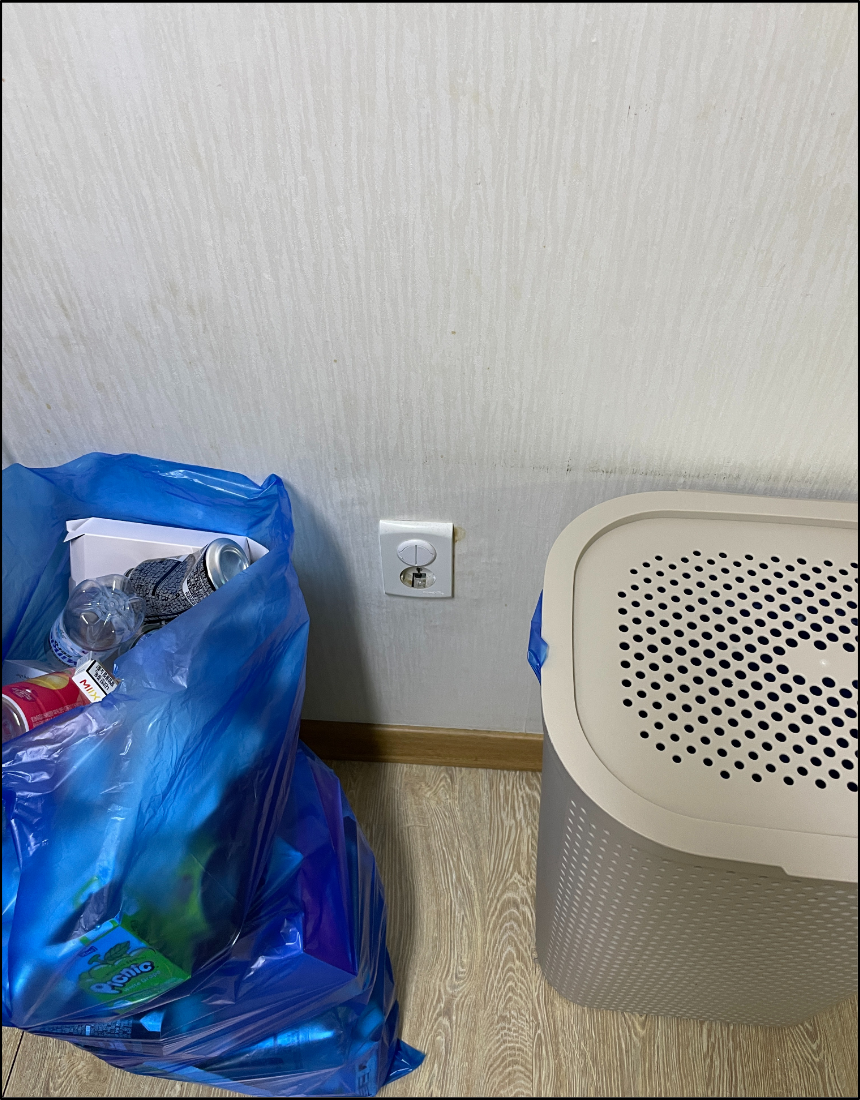

고객의 안내를 받아 트립된 회로에 연결된 콘센트 위치를 확인하였습니다. 거실과 주방에서 여러 콘센트의 전원이 동시에 차단된 상태였으며, 일부 콘센트 주변에는 오염과 습기 흔적으로 보이는 자국도 확인되었습니다. 다만 외관 상태만으로 누전 지점을 확정하지 않고, 각 콘센트를 순차적으로 분리하여 배선 상태를 검사하였습니다.



2-4. 냉장고 콘센트와 입구 작은방 콘센트 배선 검사

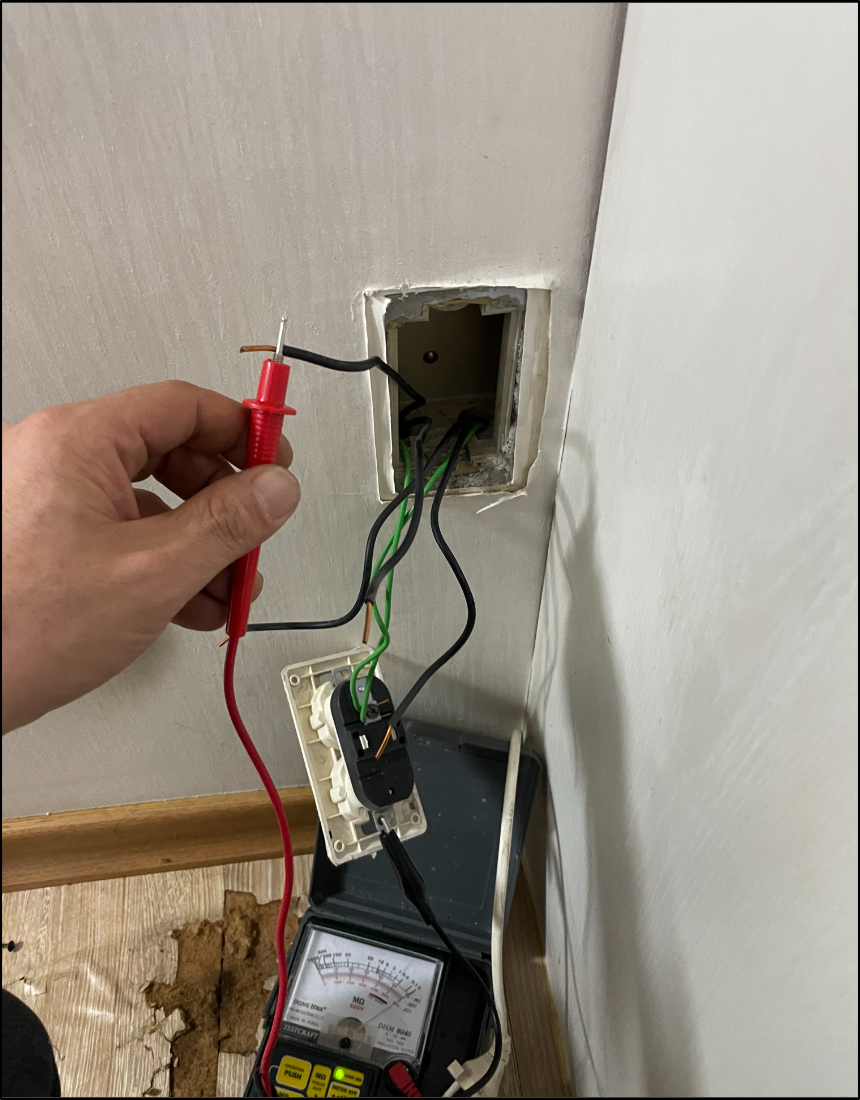

먼저 주방 냉장고 사용 위치의 콘센트를 탈거하고 전원선과 접지선을 분리하여 절연 상태를 확인하였습니다. 이후 누전 선로의 연결 방향을 따라 입구 작은방으로 이동하여 해당 콘센트도 탈거한 뒤, 분전반 방향과 다음 콘센트 방향으로 이어지는 배선을 구분하였습니다.

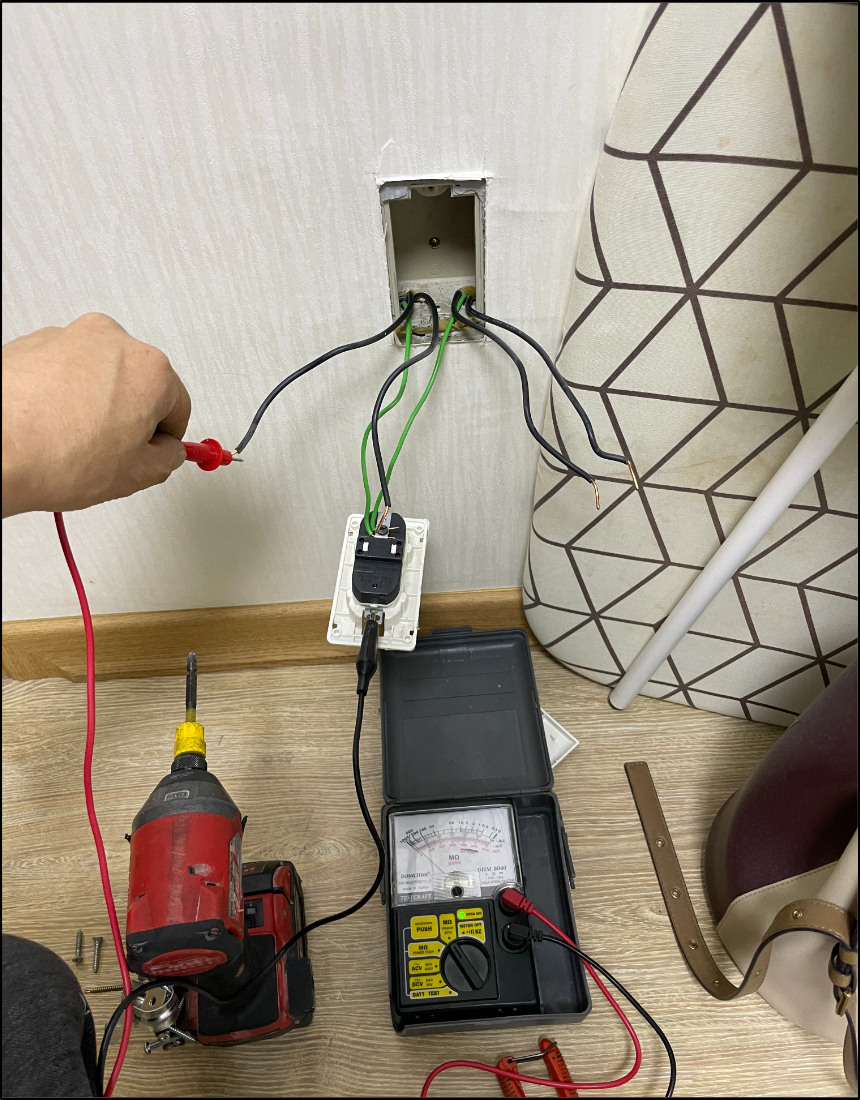

콘센트를 벽체에서 분리하고 전원선과 접지선을 구분한 뒤 절연저항계로 배선 상태를 검사하였습니다.



콘센트 박스 내부의 전선을 구간별로 분리한 상태에서 절연저항을 반복 측정하였습니다. 이와 같은 구간 분리 측정 방식은 하나의 분기 회로에 여러 콘센트가 연결된 경우 실제 누전이 발생한 배선 구간을 좁혀 가는 방법입니다.



분전반 방향과 다음 콘센트 방향의 전선을 각각 분리한 상태에서 구간별 절연저항 측정을 진행하였습니다.

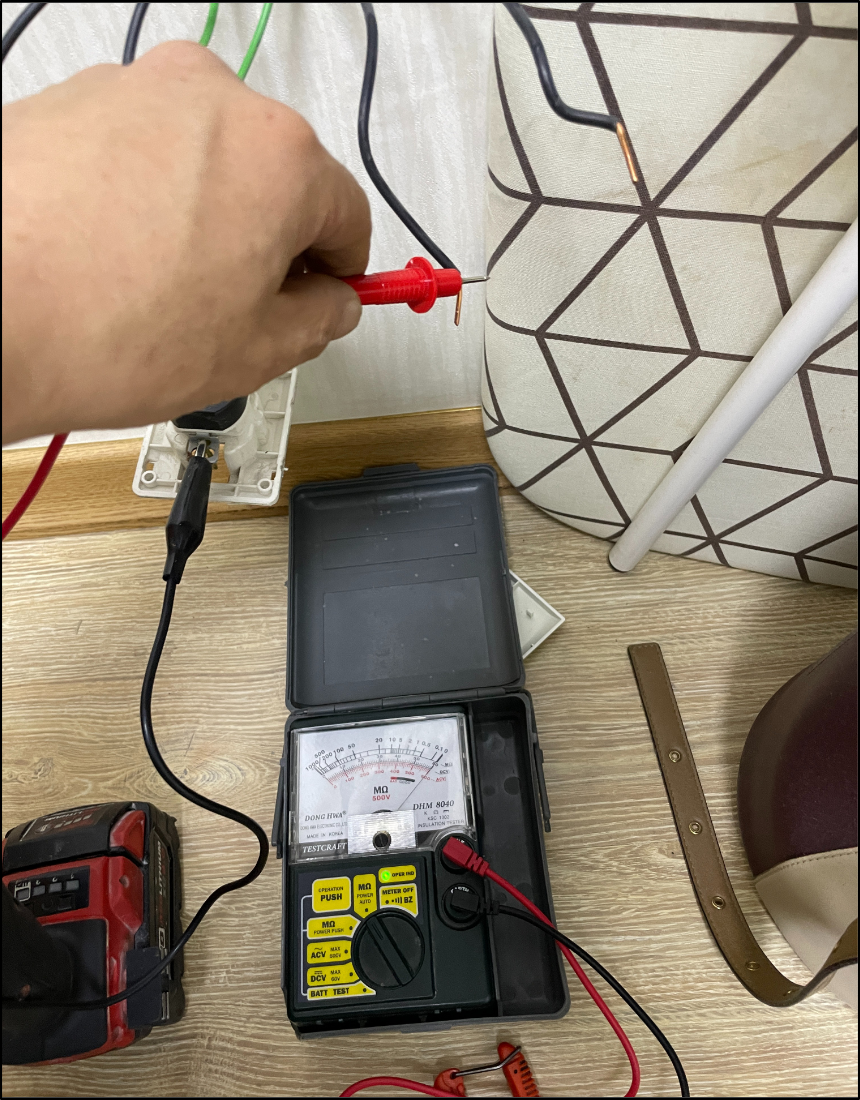

측정 리드를 개별 전선 도체에 접촉하여 어느 배선 구간에서 절연 불량이 발생하는지 세부적으로 확인하였습니다.



3. 규격 준수 시공 내역



3-1. 기존 누전 전선 철거 준비

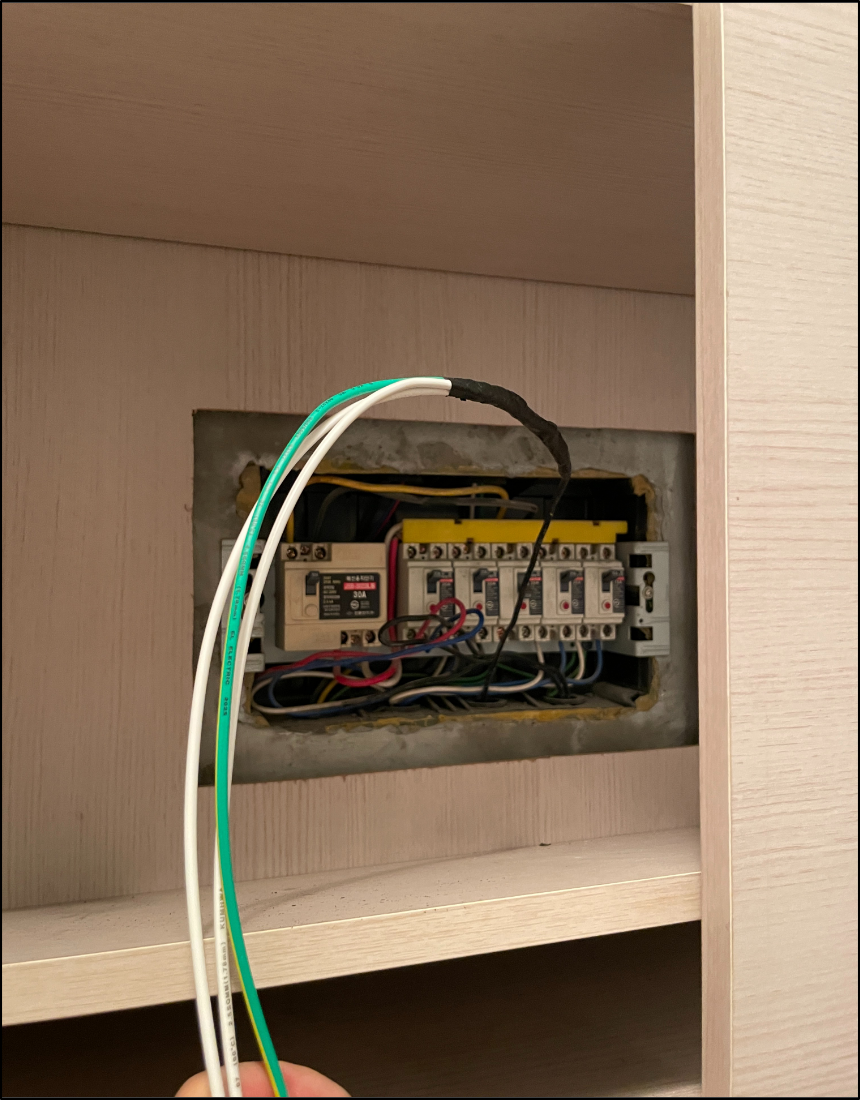

누전이 특정된 관로 구간의 기존 전선을 교체하기 위해 분전반과 콘센트 양쪽에서 해당 전선을 분리하였습니다. 기존 전선을 인출선으로 활용할 수 있도록 신규 전선과 견고하게 연결한 뒤, 관로 내부에서 이탈하지 않도록 접속 부위를 절연 처리하였습니다.



기존 누전 전선을 인출선으로 활용하기 위해 신규 전원선과 접지선을 연결하고 접속 부위를 절연 처리하였습니다.



3-2. 신규 규격 전선 재입선

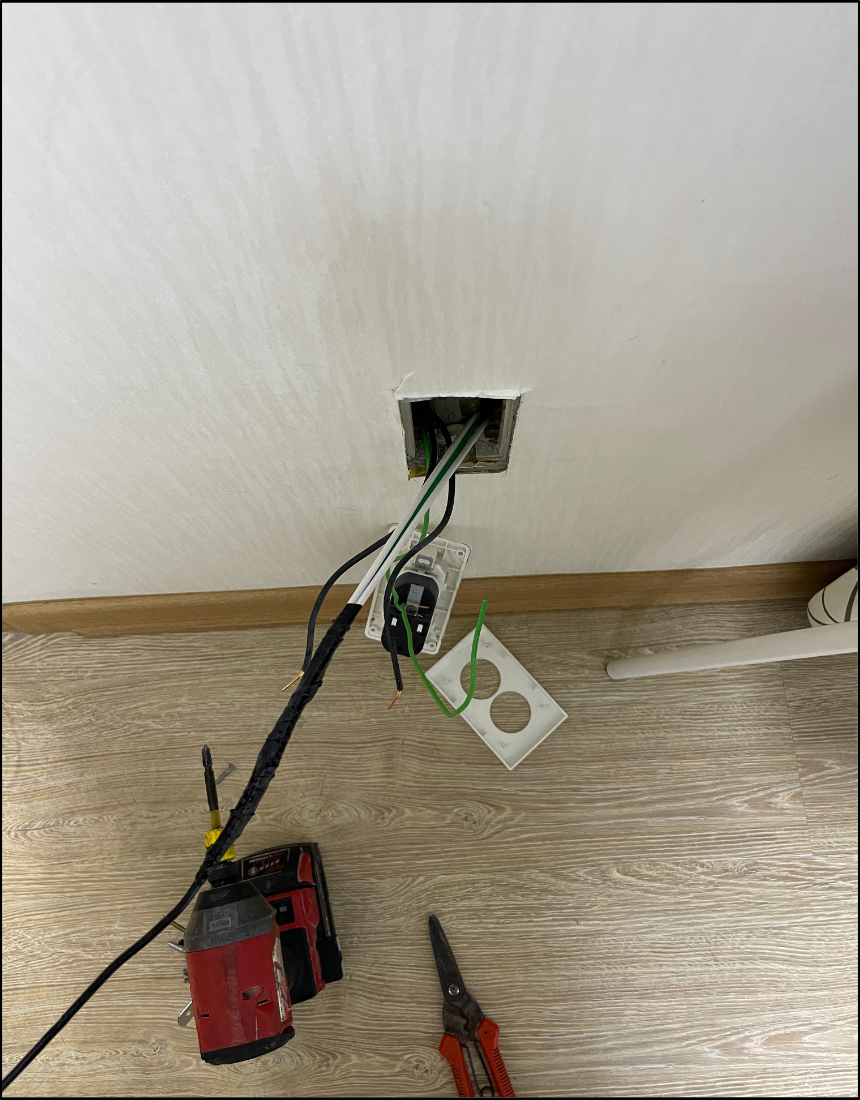

해당 회로의 차단기 용량과 기존 관로 상태를 확인한 후 적정 규격의 신규 절연전선을 적용하였습니다. 기존 누전 전선을 관로에서 제거하는 동시에 신규 전선을 인입하여, 분전반에서 입구 작은방 콘센트까지 새로운 전원 선로를 구성하였습니다.



기존 누전 전선을 제거하면서 동일 관로 내부로 신규 규격 전선을 인입하는 작업을 진행하였습니다.



전선 교체 과정에서는 전원선과 접지선을 구분하고, 도체 피복이 관로 입구나 금속 모서리에 손상되지 않도록 배선 상태를 확인하였습니다. 단순히 누전 부위만 절연테이프로 감는 임시 보수가 아니라, 문제가 발생한 구간의 전선을 전체 교체하는 방식으로 시공하였습니다.



3-3. 분전반 재접속 및 배선 정리

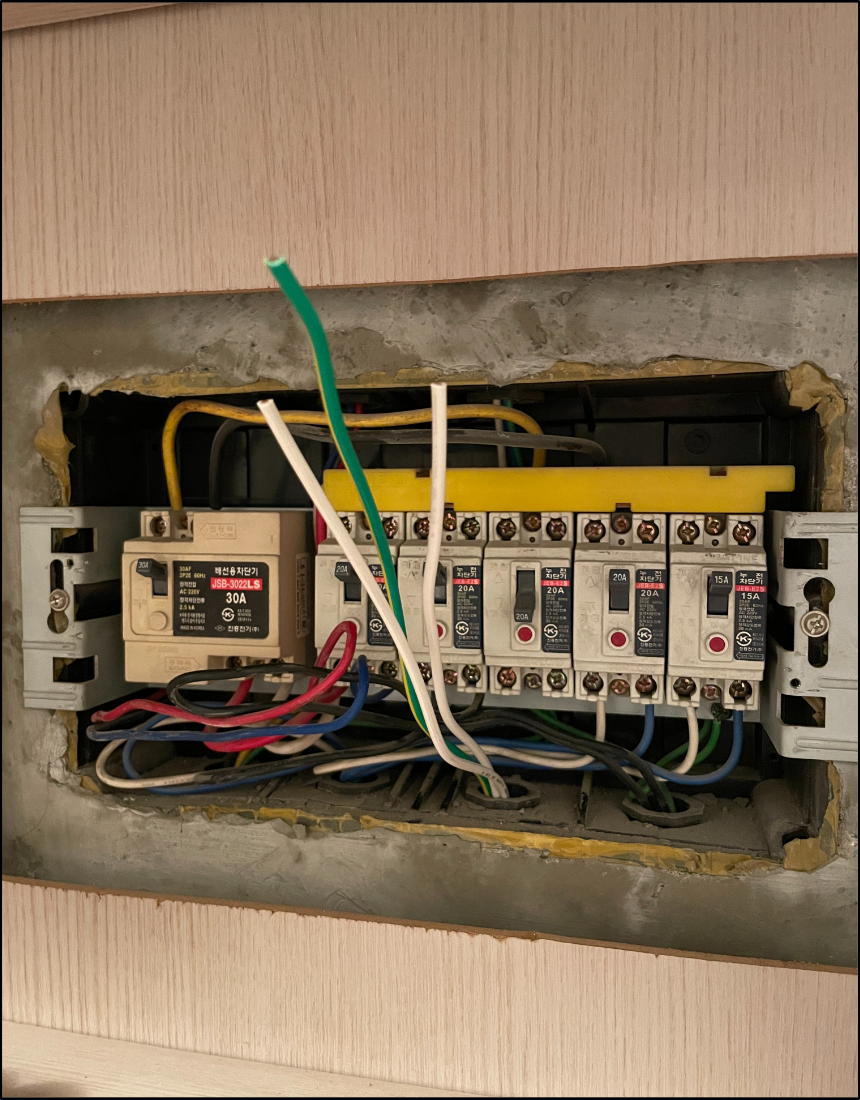

입구 작은방 콘센트에서 세대 분전반까지 신규 전선 입선을 완료하고 접속 전 배선 상태를 확인하였습니다.



신규 전선의 입선이 완료된 후 분전반 내부에서 회로를 다시 식별하고, 해당 분기 누전 차단기의 부하측 단자에 전선을 재접속하였습니다. 접속 단자는 규정 토크를 고려하여 견고하게 체결하고, 다른 회로의 전선과 간섭되지 않도록 배선 위치를 정리하였습니다.



4. 안전성 검증 결과



4-1. 전선 교체 후 절연저항 재측정

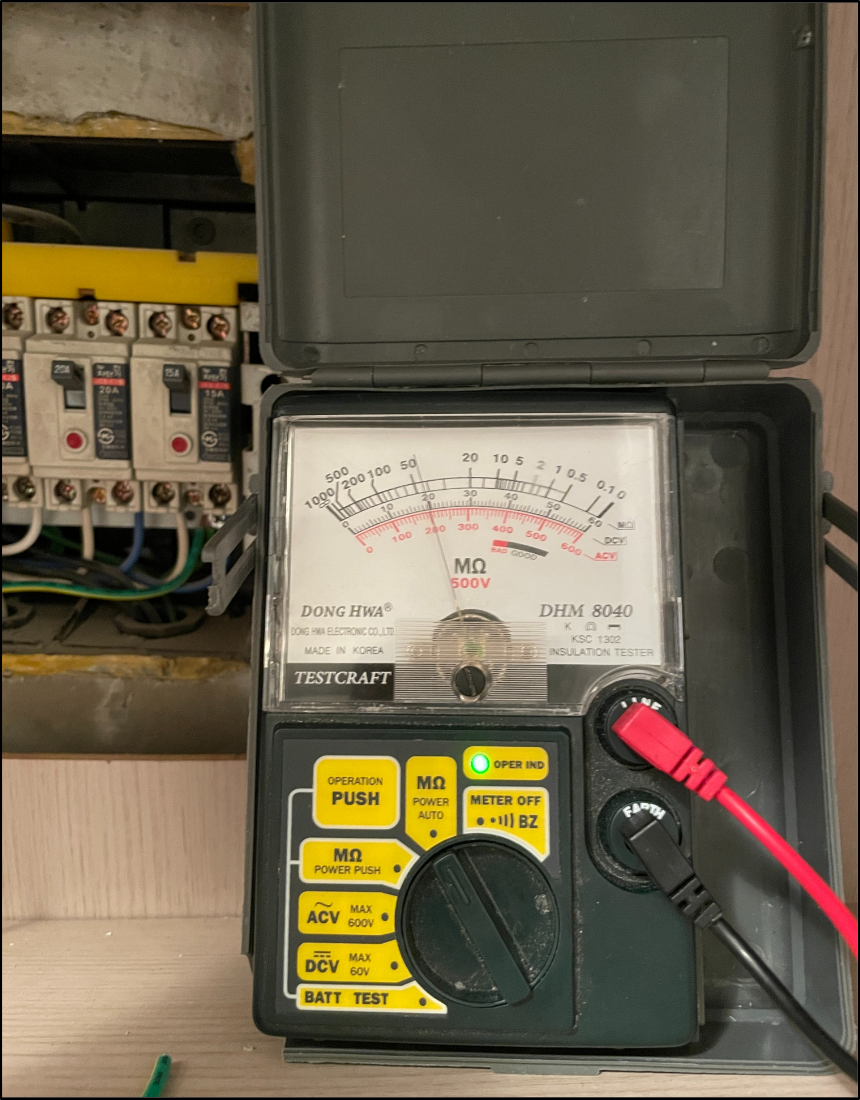

최종 측정에서 절연 상태가 정상 범위로 회복된 것을 확인한 후 차단기 재접속과 전원 복구를 진행하였습니다.



전선을 차단기에 연결하기 전 신규 배선 구간의 절연저항을 다시 측정하였습니다. 누전 전선 교체 전에는 절연 상태가 불량했으나, 교체 후에는 해당 설비 조건에 적용되는 절연 저항 기준치 이상으로 정상 복구된 것을 확인하였습니다.



4-2. 차단기 투입 및 콘센트 작동 확인



절연저항 검사에서 이상이 없음을 확인한 후 분기 누전 차단기를 투입하였습니다. 기존에는 차단기를 올리는 즉시 다시 트립되었으나, 전선 교체 후에는 정상적으로 투입 상태가 유지되었습니다. 이어서 거실과 주방 콘센트의 전원 공급 및 사용 상태를 확인하고 최종 검수를 완료하였습니다.



검사 항목	시공 전	시공 후
분기 차단기 상태	트립 후 재투입 불가	정상 투입 및 유지
내선 절연 상태	절연 불량 확인	절연 저항 기준치 이상 확인
콘센트 전원	거실·주방 전원 차단	정상 전원 공급
최종 판정	내선 전선 누전	누전 구간 제거 및 정상 복구



5. 누전 차단기가 올라가지 않을 때 주의사항



1. 차단기를 반복적으로 강제 투입하지 않아야 합니다. 누전 상태에서 반복 투입하면 배선 발열과 감전 위험이 증가할 수 있습니다.
2. 연결된 전기제품의 플러그를 분리한 뒤에도 차단기가 올라가지 않으면 내선 배선 또는 콘센트 회로의 누전 가능성을 점검해야 합니다.
3. 차단기만 교체하기 전에 절연저항 측정을 통해 차단기 고장과 내선 누전을 구분해야 합니다.
4. 벽체 내부 전선 교체와 분전반 접속은 감전 및 화재 위험이 있으므로 국가 정식 등록 전기공사업체의 전문 기술자가 수행해야 합니다.
