부천 전기공사 상동 잘못된 인덕션 전용 배선 설치 현장 사례
작성일2026-07-25
본문
부천 상동 상가 주택 주방에서 수시로 떨어지는 주방 누전 차단기 문제를 점검하고, 기존의 잘못된 인덕션 전용 배선 시공을 정석적인 인덕션 전용 회로 방식으로 개선한 전기공사 사례입니다.
해당 현장은 기존 주방 콘센트 회로에서 플러그와 1구 콘센트를 이용해 인덕션 전용 콘센트처럼 보이도록 연결된 상태였습니다. 그러나 이러한 방식은 실제 인덕션 전용 배선 공사로 보기 어렵고, 멀티탭을 연장하여 고전력 인덕션을 사용하는 것과 유사한 위험 구조였습니다. 당사 책임 기술진은 현장 점검 후 세대 분전반에서 인덕션 전용 회로를 별도로 구성하고, 주방 인덕션 하부까지 전용 배선을 인입하여 안전한 방식으로 재시공하였습니다.
기존 현장은 주방 싱크대 하부 콘센트에서 플러그와 1구 콘센트를 이용해 인덕션 전원을 우회 공급한 상태였습니다. 이 방식은 인덕션 전용 회로가 아니며, 주방 회로에 고전력 부하가 함께 걸려 누전 차단기 트립과 콘센트 탄화 위험이 발생할 수 있습니다. 바른전기는 세대 분전반에서 인덕션 전용 누전 차단기 회로를 구성하고, 인덕션 위치까지 전용 배선을 매립·인출한 뒤 하이박스와 누전 차단기를 설치하여 콘센트 탄화 위험을 줄이는 방식으로 공사를 완료하였습니다.
1. 현장 개요
| 현장 위치 | 부천 상동 상가 주택 |
|---|---|
| 작업 요청 | 수시로 떨어지는 주방 누전 차단기 원인 점검 및 인덕션 전용 배선 재시공 |
| 기존 문제 | 주방 콘센트 회로에서 플러그와 1구 콘센트를 이용해 인덕션 전용 콘센트처럼 시공된 상태 |
| 주요 위험 | 주방 회로 과부하, 누전 차단기 트립, 콘센트 탄화, 접속부 발열, 고전력 부하 사용 위험 |
| 핵심 시공 | 세대 분전반 인덕션 전용 회로 구성, 전용 배선 매립 인출, 하이박스 및 누전 차단기 설치, 인덕션 부하측 직접 결선 |
1-1. 인덕션 사용 현장 상태 확인

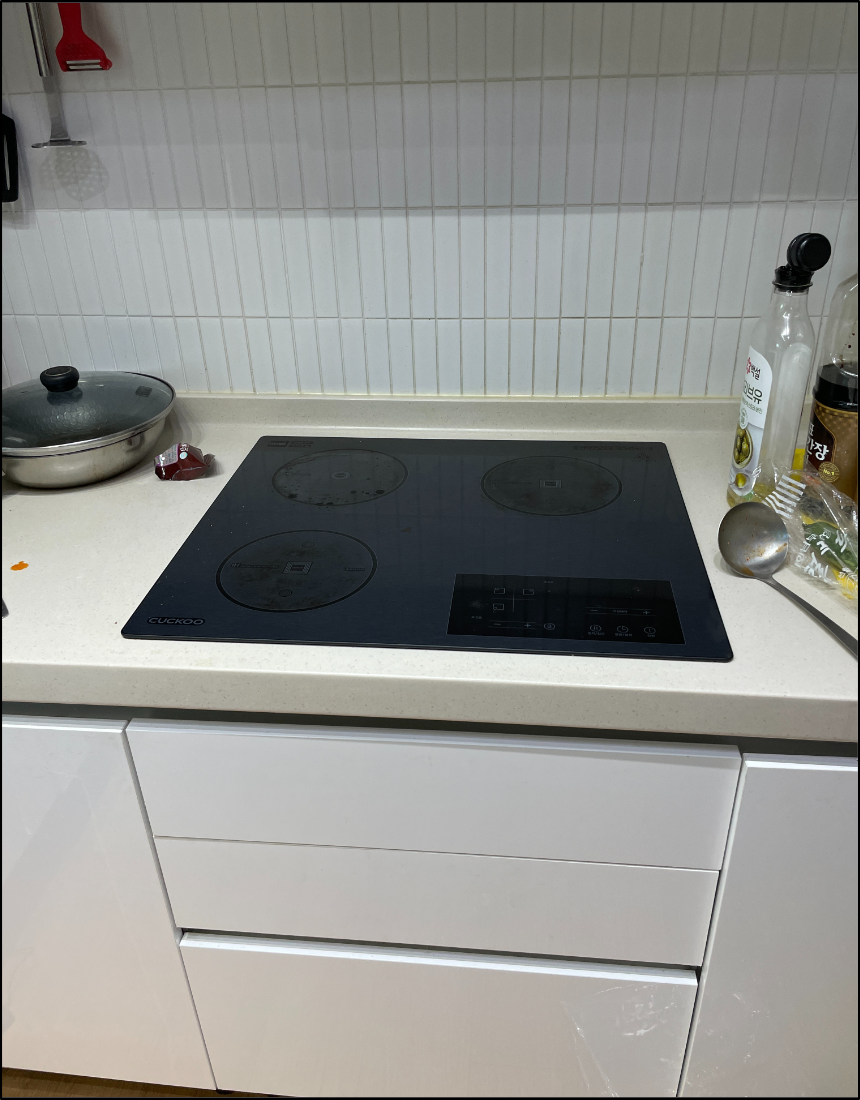

상동 상가 주택 주방 상판에 설치되어 있던 인덕션 제품 상태입니다.
현장에는 주방 상판에 인덕션 제품이 설치되어 있었습니다. 인덕션은 일반 소형 가전과 달리 소비전력이 큰 전기기기이므로, 기존 주방 콘센트 회로에 다른 부하와 함께 연결하는 방식은 적합하지 않습니다.
인덕션 전기공사의 핵심은 제품 근처에 콘센트 모양을 설치하는 것이 아니라, 세대 분전반에서 인덕션만을 위한 전용 회로를 구성하고 해당 회로가 다른 주방 부하와 독립적으로 운용되도록 하는 것입니다.
1-2. 주방 하부 콘센트 및 기존 배선 경로 확인

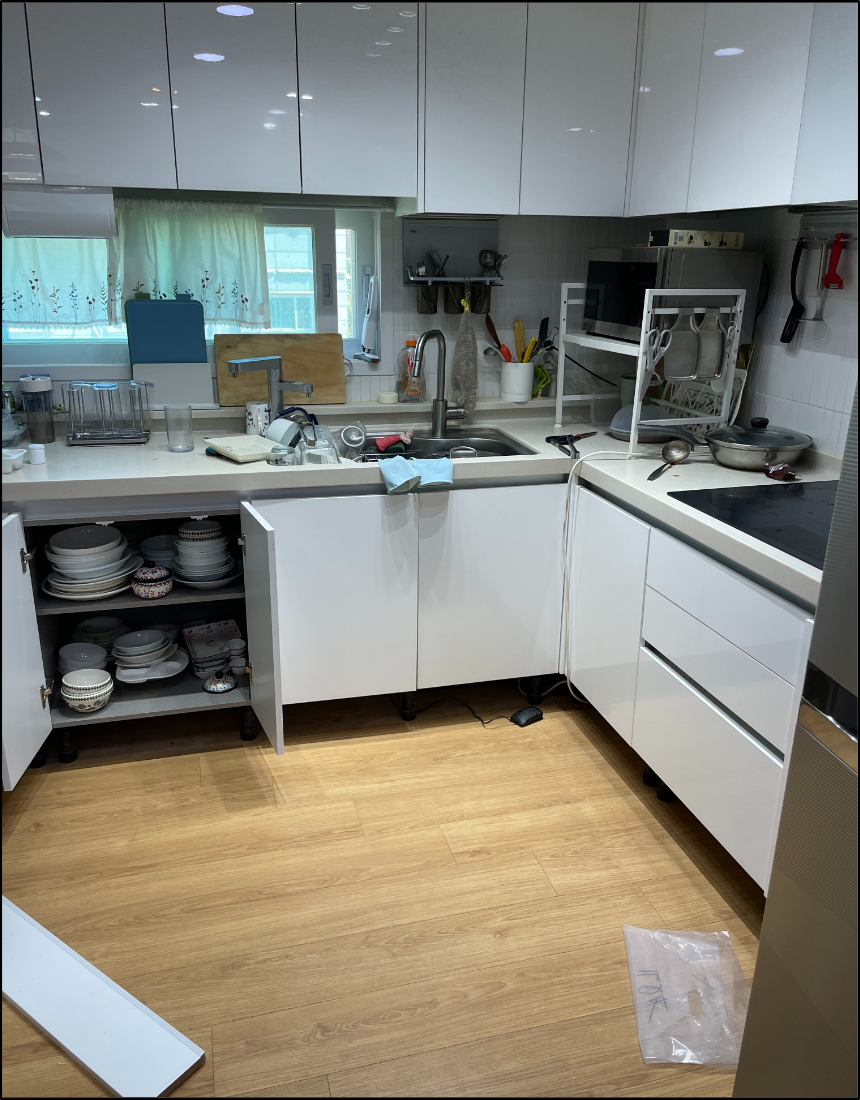

주방 누전 차단기 반복 트립 원인을 확인하기 위해 싱크대 하부 콘센트와 배선 상태를 점검하였습니다.
주방 전체 구조를 확인한 결과, 싱크대 하부장 내부와 인덕션 하부 공간에 기존 배선이 연결되어 있었습니다. 고객께서는 수시로 주방 누전 차단기가 떨어지는 문제를 겪고 계셨으며, 과거 콘센트와 인덕션 플러그가 탄화되어 두 차례 교체한 이력도 확인되었습니다.
2. 사용 장비 및 진단 데이터
| 기존 설비 | 주방 하부 콘센트, 플러그 연결 방식의 임시 배선, 1구 콘센트, 노출 전원선 |
|---|---|
| 문제 증상 | 주방 누전 차단기 반복 트립, 콘센트 및 인덕션 플러그 탄화 이력 |
| 교체·보완 자재 | 인덕션 전용 배선, 하이박스, 인덕션 전용 누전 차단기, 전선 보호용 배관, 접속 자재 |
| 작업 장비 | 전동 공구, 수공구, 절연 장갑, 배선 작업 공구, 전선 절단 및 피복 제거 공구 |
| 진단 내용 | 기존 주방 회로에서 인덕션 전원을 우회 공급한 부적합 배선 구조 확인 |
3. 잘못된 인덕션 전기공사 확인 사항
3-1. 주방 하부 콘센트에서 전원을 끌어온 부적합 시공

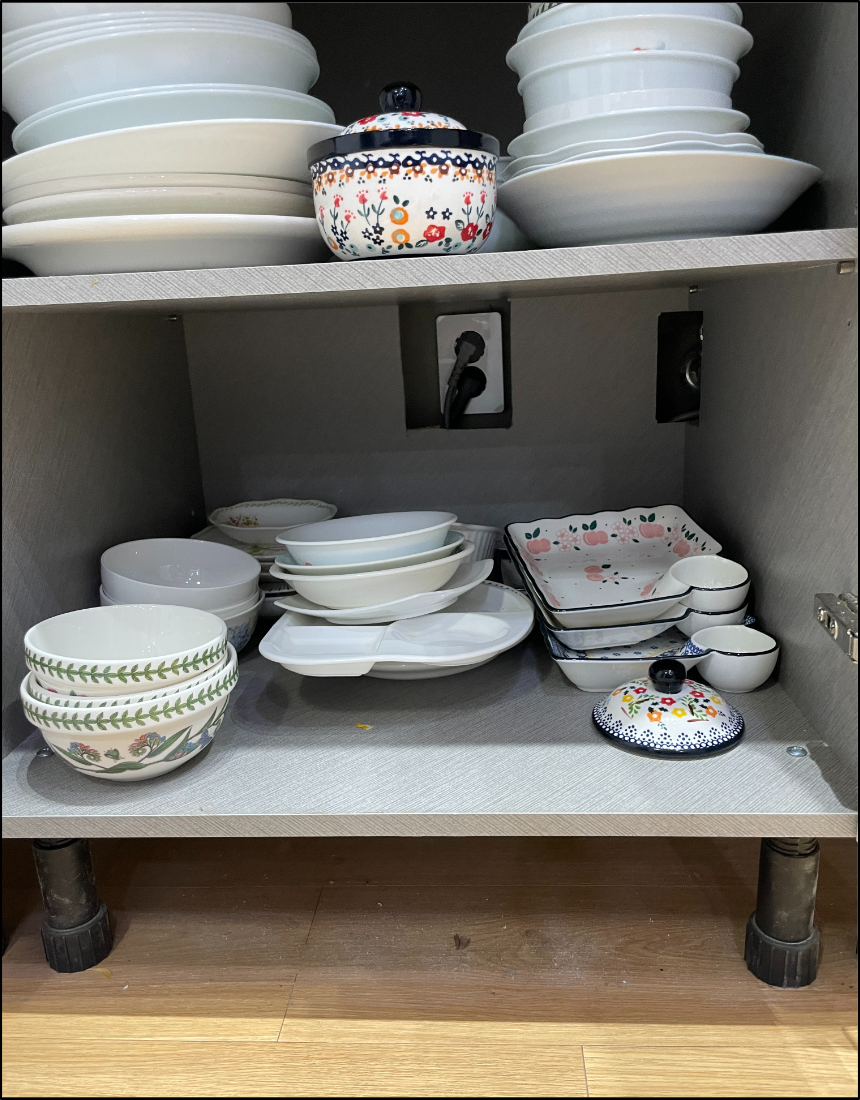

기존 주방 콘센트 회로에서 인덕션 전원을 끌어온 부적합한 배선 구조가 확인되었습니다.
싱크대 하부장 내부를 확인한 결과, 기존 주방 콘센트 회로에서 인덕션 전원을 끌어와 사용하는 구조가 확인되었습니다. 외관상으로는 인덕션 전용 콘센트처럼 보일 수 있으나, 실제로는 기존 주방 콘센트 회로에 고전력 인덕션 부하를 추가한 방식이었습니다.
이러한 방식은 인덕션만을 위한 독립 회로가 아니므로 전용 배선 공사라고 볼 수 없습니다. 주방 회로에 다른 전기기기와 인덕션이 함께 연결되면 과부하와 차단기 트립 가능성이 높아지며, 접속부 발열과 콘센트 탄화 위험도 증가할 수 있습니다.
3-2. 플러그와 1구 콘센트를 이용한 우회 배선 문제

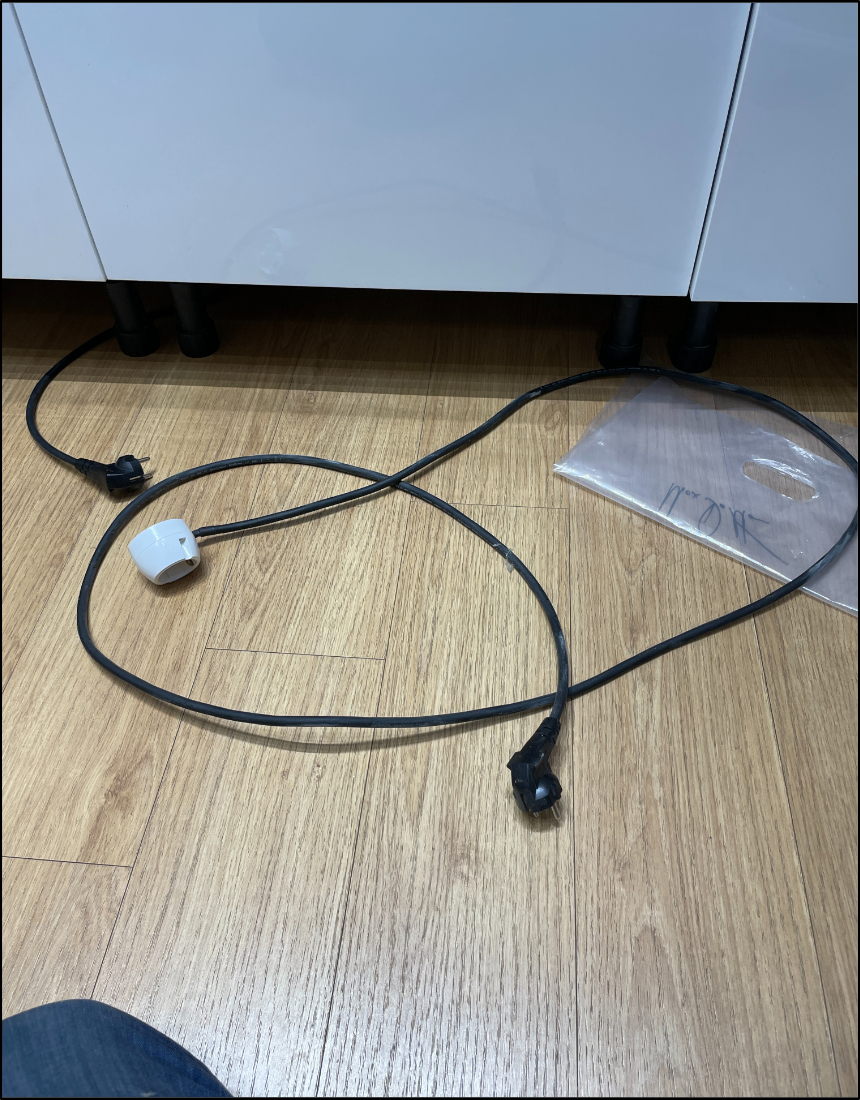

인덕션 전용 콘센트처럼 보이지만 실제로는 기존 주방 회로에서 연장된 전원선 상태입니다.

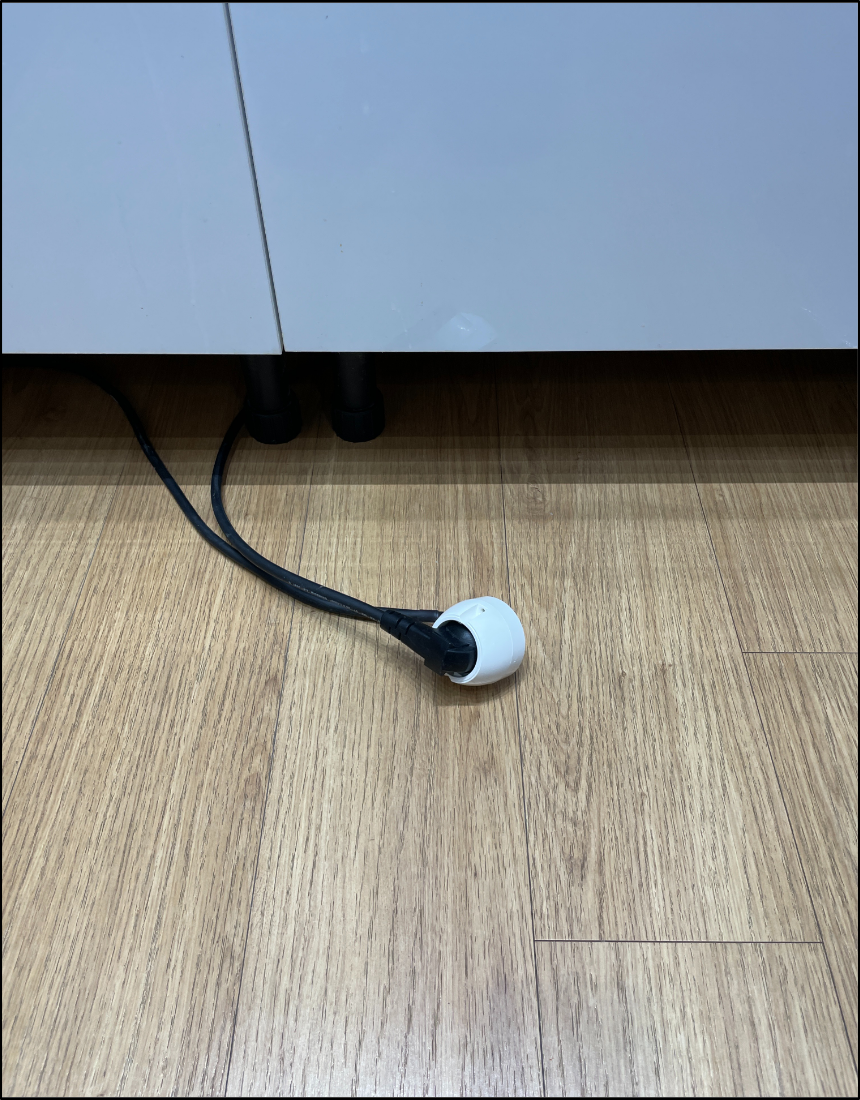

기존 시공은 플러그와 1구 콘센트를 이용해 인덕션 전원을 우회 공급한 방식이었습니다.
기존 시공은 플러그와 1구 콘센트를 이용해 인덕션 전원을 연장한 형태였습니다. 이는 인덕션 전용 회로를 새로 구성한 것이 아니라, 멀티탭 또는 연장선으로 인덕션 전원을 끌어온 것과 유사한 방식입니다.
고객 설명에 따르면 해당 공사에는 약 25만원의 비용이 지불되었습니다. 그러나 전용 차단기와 전용 배선이 없는 상태에서 콘센트만 추가한 방식은 정석적인 인덕션 전기공사로 보기 어렵습니다.
인덕션 전용 배선 공사는 단순히 콘센트 위치를 하나 더 만드는 작업이 아닙니다. 세대 분전반에서 독립 회로를 구성하고, 인덕션 설치 위치까지 규격에 맞는 전용 전선을 포설해야 하는 고정 배선 전기공사입니다.
기존 주방 콘센트에서 플러그와 1구 콘센트를 이용해 인덕션 전원을 연장하면 전용 회로가 아닌 일반 주방 회로에 고전력 부하가 집중될 수 있습니다. 이 경우 누전 차단기 반복 트립, 콘센트 탄화, 플러그 발열, 접속부 손상, 전기 화재 위험이 발생할 수 있습니다. 인덕션 전기공사는 가격만으로 판단해서는 안 되며, 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체의 책임 시공 여부를 확인해야 합니다.
4. 규격 준수 시공 내역
4-1. 세대 분전반에서 인덕션 전용 배선 매립 및 인출

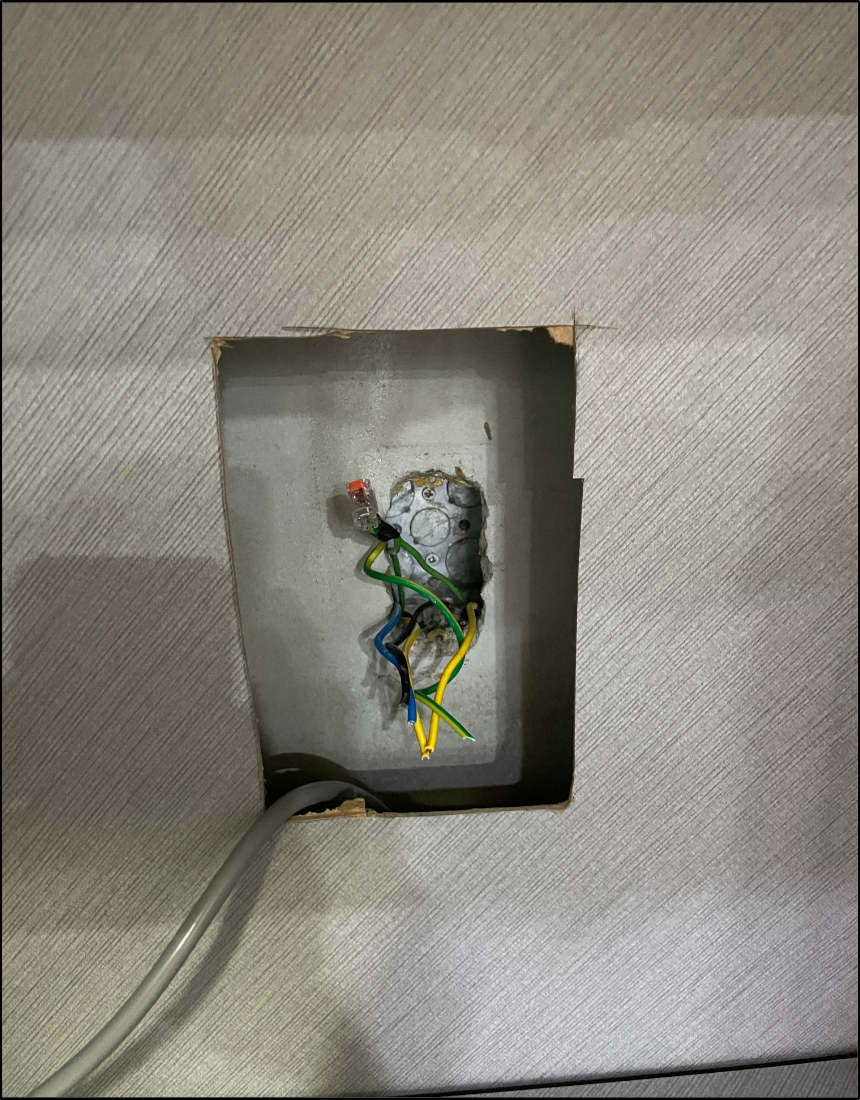

인덕션 전용 배선 재시공을 위해 싱크대 하부 벽체 내부 배선 상태를 확인하였습니다.
정석적인 인덕션 전기공사는 기존 주방 콘센트에서 전원을 끌어오는 방식이 아니라, 세대 분전반의 메인 전원 공급 위치에서 인덕션 전용 누전 차단기 회로를 추가하고 인덕션 설치 위치까지 전용 배선을 매립 또는 은폐 포설하는 방식으로 진행되어야 합니다.
본 현장에서는 싱크대 하부 콘센트 지점으로 전용 배선을 인출하고, 기존 주방 회로와 인덕션 전용 회로를 구분할 수 있도록 배선 상태를 정리하였습니다. 전용 회로는 다른 부하측 회로와 분리되어 오롯이 인덕션 사용을 목적으로 구성됩니다.
4-2. 기존 주방 회로와 인덕션 전용 회로 분리

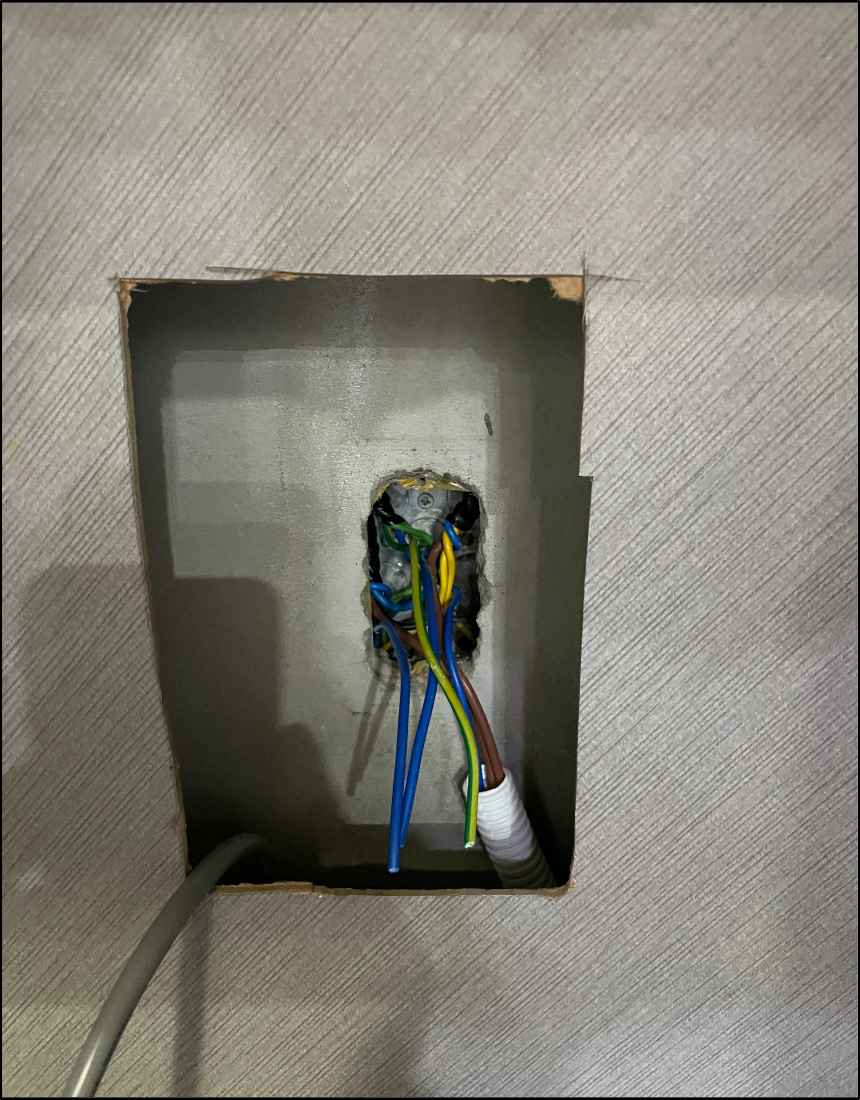

세대 분전반에서 인출한 인덕션 전용 배선과 기존 주방 회로를 구분하여 정리하는 과정입니다.
벽체 개구부에서 기존 주방 회로와 새로 인입한 인덕션 전용 회로를 구분하였습니다. 기존 콘센트 회로와 인덕션 전용 회로가 혼재되면 차단기 트립 원인 파악이 어려워지고, 회로 보호 범위가 불명확해질 수 있습니다.
따라서 전용 회로는 분전반에서부터 인덕션 사용 지점까지 독립적으로 구성해야 하며, 접속부는 전기적·기계적으로 안정적인 방식으로 마감해야 합니다.
4-3. 주방 하부 콘센트 정리 및 배선 연장

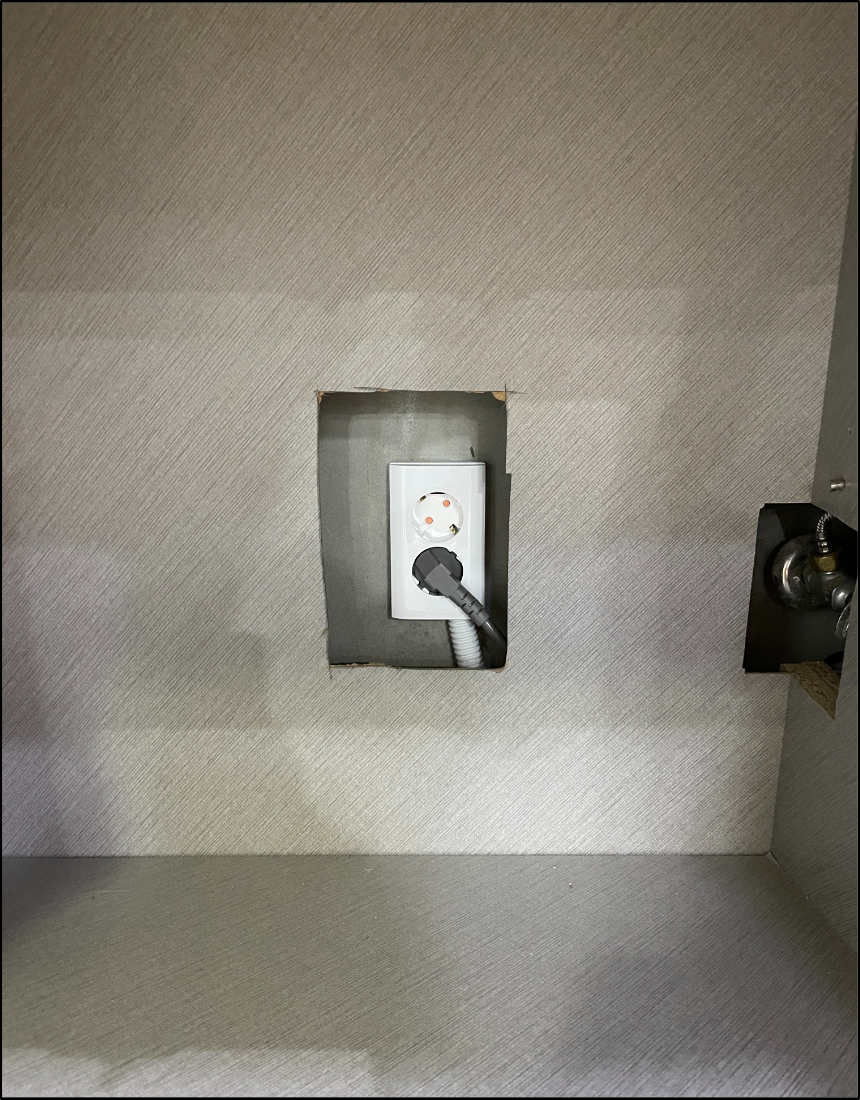

기존 주방 회로와 인덕션 전용 회로를 구분한 뒤 싱크대 하부 콘센트부를 정리하였습니다.
싱크대 하부 벽면에는 기존 회로와 전용 회로의 사용 목적을 구분하여 정리하고, 인덕션 하부까지 전용 배선이 이어질 수 있도록 배선 경로를 구성하였습니다. 이 과정은 단순 콘센트 교체가 아니라 세대 전기 회로의 구성을 변경하는 작업이므로 전원 차단과 회로 확인을 전제로 진행해야 합니다.
4-4. 하이박스 및 누전 차단기 설치 준비

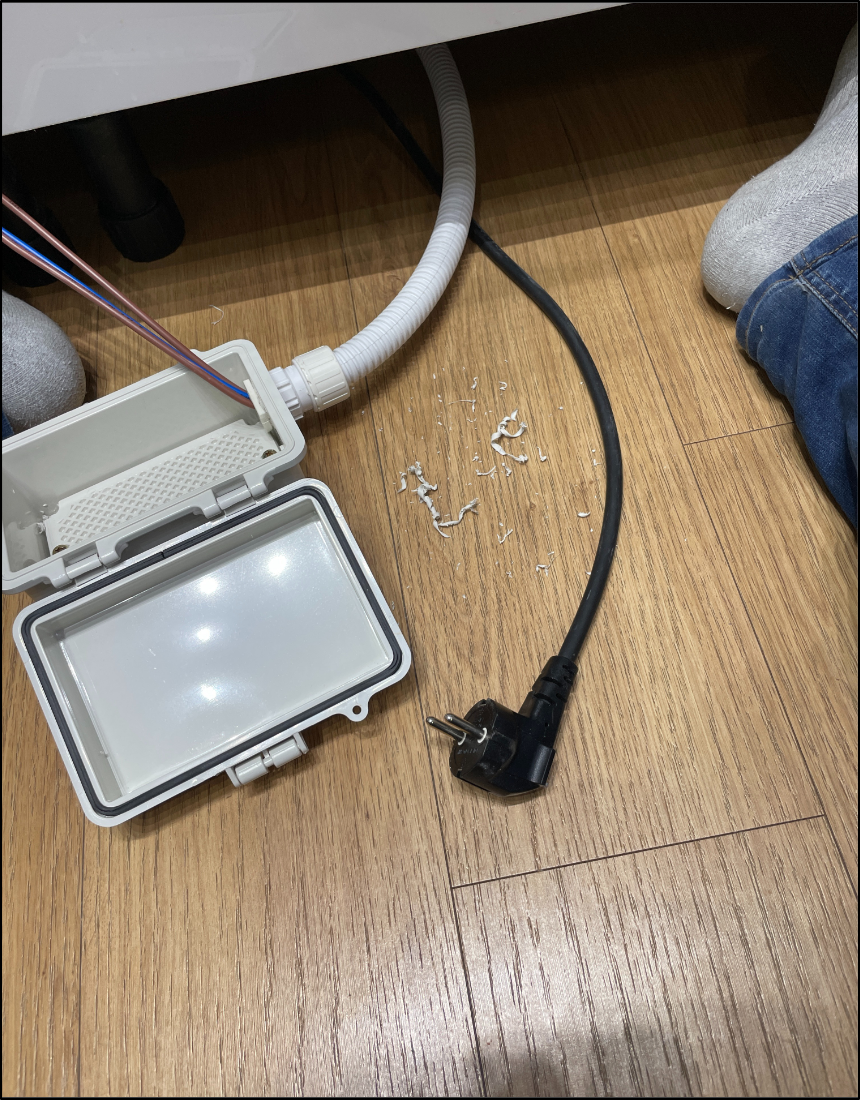

인덕션 하부까지 전용 배선을 연장하고 하이박스 설치를 준비하는 단계입니다.
고객께서는 기존 콘센트와 인덕션 플러그가 탄화되어 두 차례 교체한 이력이 있었습니다. 이에 따라 단순 콘센트 방식이 아니라, 인덕션 하부에 하이박스와 누전 차단기를 설치하여 콘센트 탄화 위험을 줄이는 방식으로 시공 방향을 설정하였습니다.
하이박스는 접속부와 차단기를 보호하고, 향후 점검과 유지관리가 가능하도록 하는 역할을 합니다. 인덕션처럼 고전력 부하가 연결되는 회로에서는 접속부가 외부 충격이나 습기, 오염에 노출되지 않도록 정리하는 것이 중요합니다.
4-5. 인덕션 전용 누전 차단기 설치

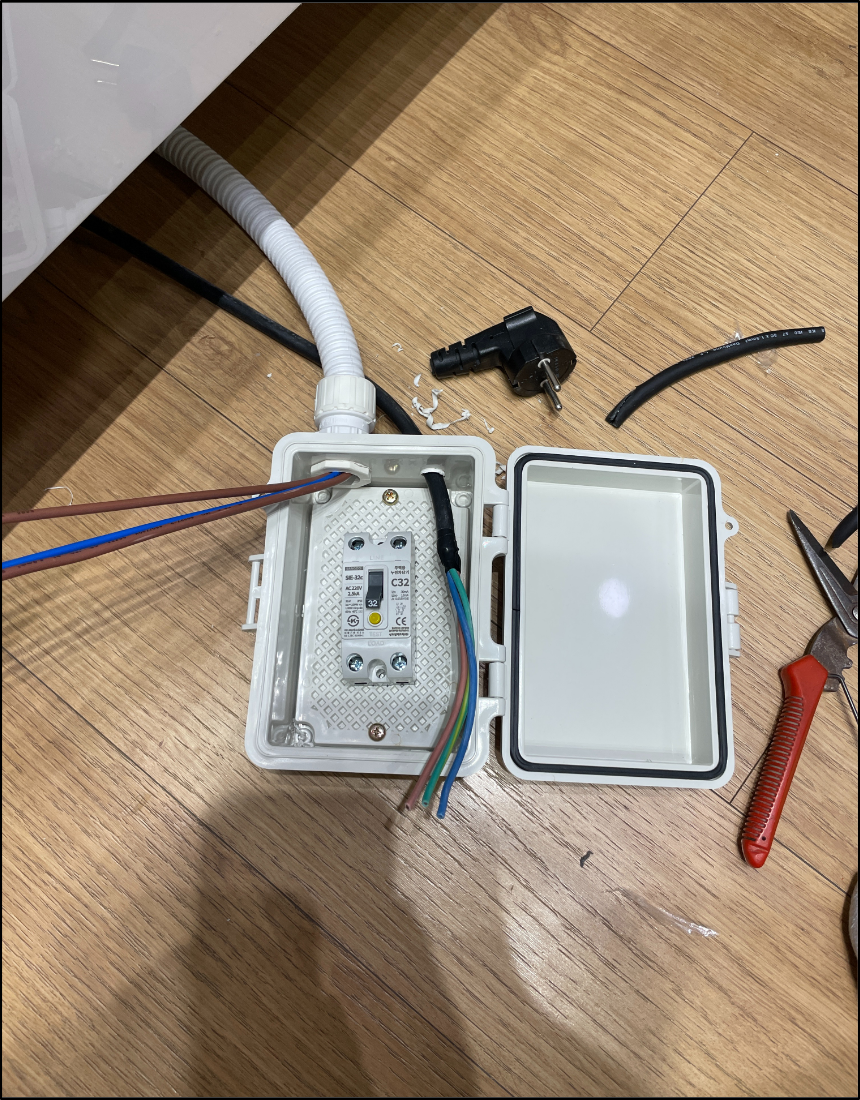

하이박스 내부에 인덕션 전용 누전 차단기를 설치하고 전용 배선과 부하측 전선 접속을 준비하였습니다.
하이박스 내부에 인덕션 전용 누전 차단기를 설치하고, 분전반에서 인입된 전용 배선과 인덕션 부하측 전선을 접속할 수 있도록 정리하였습니다. 사진상 차단기에는 C32 표기가 확인되며, 현장에서는 장비 용량과 회로 조건에 맞는 차단기 규격을 적용해야 합니다.
차단기 설치 시에는 전원측과 부하측 단자를 구분하고, 전선 삽입 상태와 단자 체결 상태를 반복 확인해야 합니다. 접촉 불량은 발열과 탄화의 주요 원인이 될 수 있으므로, 고전력 인덕션 회로에서는 접속부 품질 관리가 특히 중요합니다.
4-6. 전용 배선 입력 및 인덕션 부하측 직접 결선

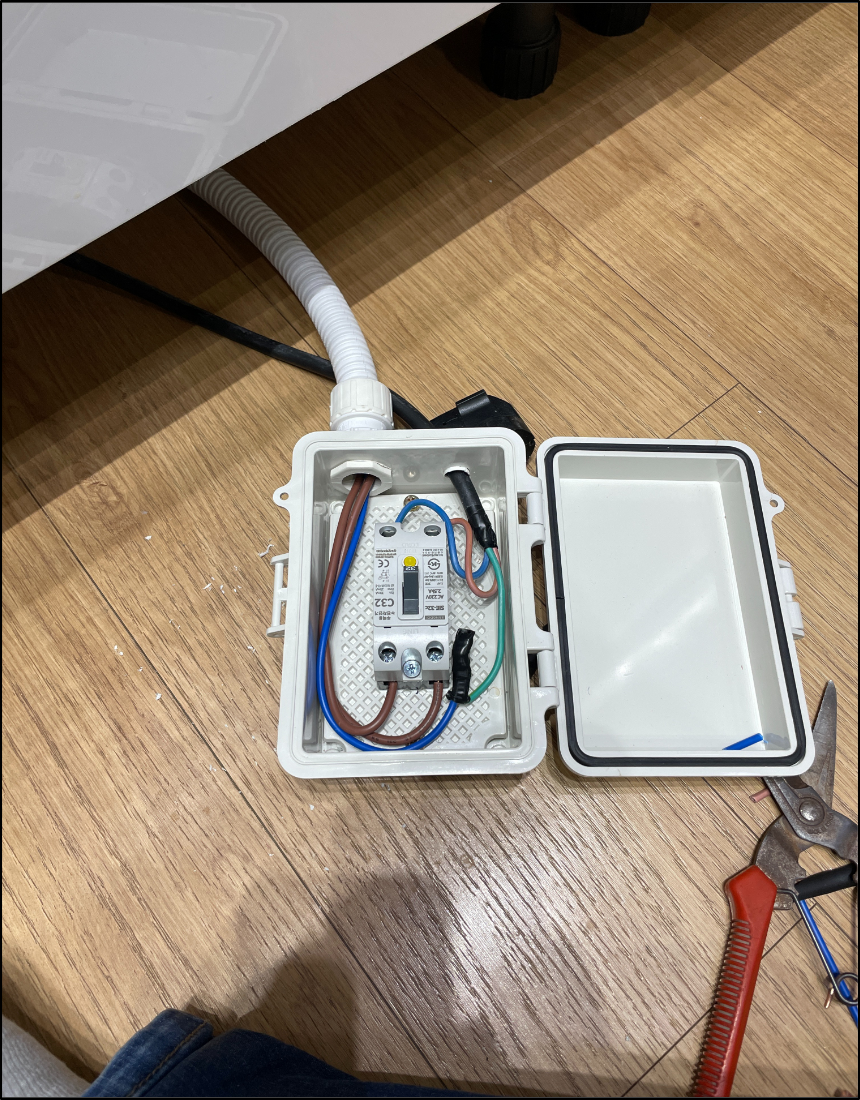

인덕션 전용 배선 입력측과 부하측 전선을 누전 차단기에 직접 결선한 완료 상태입니다.
최종 단계에서는 전용 배선 입력측과 인덕션 부하측 전선을 하이박스 내부 누전 차단기에 직접 연결하였습니다. 기존처럼 플러그와 1구 콘센트를 이용해 전원을 우회 공급하는 방식이 아니라, 인덕션 전용 차단기와 전용 배선을 통해 안정적으로 전원이 공급되도록 구성하였습니다.
정석적인 인덕션 전기공사는 기존 주방 콘센트에서 연장선을 끌어오는 방식이 아닙니다. 세대 분전반에 인덕션 전용 누전 차단기를 구성하고, 인덕션 위치까지 전용 배선을 포설하여 다른 부하와 분리된 독립 회로로 운용하는 방식입니다. 현장 구조, 배선 매립 조건, 분전반 위치, 자재 규격, 작업 난이도에 따라 공사 비용은 달라질 수 있으나, 일반적으로 20~30만원 수준의 단순 콘센트 추가 비용과는 구분해서 판단해야 합니다.
5. 안전성 검증 결과
5-1. 회로 분리 및 접속부 확인
시공 완료 후 기존 주방 회로와 인덕션 전용 회로가 구분되도록 배선 연결 상태를 확인하였습니다. 하이박스 내부 누전 차단기, 전선 삽입 상태, 단자 체결 상태, 배선 보호 상태를 점검하고 인덕션 부하측 전선이 전용 회로를 통해 공급되도록 마감하였습니다.
5-2. 콘센트 탄화 위험 저감 조치
기존 주방 콘센트에서 플러그와 1구 콘센트로 인덕션 전원을 연장하던 부적합 구조를 제거하고, 세대 분전반에서 인덕션 전용 회로를 구성한 뒤 인덕션 하부까지 전용 배선을 연결하였습니다. 또한 하이박스 내부에 인덕션 전용 누전 차단기를 설치하여 콘센트와 플러그 접속부에서 발생할 수 있는 탄화 위험을 줄이는 방식으로 공사를 완료하였습니다.
6. 인덕션 전기공사 비용을 판단할 때 확인할 사항
인덕션 전기공사는 현장마다 분전반 위치, 주방 구조, 배선 매립 가능 여부, 싱크대 하부 공간, 전선 포설 거리와 마감 난이도가 모두 다릅니다. 따라서 단순히 가장 저렴한 견적만 기준으로 업체를 선택하면, 실제 전용 회로가 아닌 연장선 방식 또는 주방 콘센트 우회 방식으로 시공될 위험이 있습니다.
본 현장의 기존 부적합 시공 비용은 약 25만원이었습니다. 그러나 정석적인 인덕션 전용 배선 공사는 세대 분전반 작업, 전용 차단기 설치, 배선 매립 또는 은폐 포설, 하이박스 설치, 접속부 검수 등이 포함되므로 단순 콘센트 추가 작업과 비용 구조가 다릅니다.
일반적으로 현장 조건과 작업 난이도에 따라 인덕션 전용 배선 공사 비용은 달라질 수 있으며, 약 60만원에서 80만원 사이의 공사 비용이 정석 시공에 가까운 범위입니다. 다만 실제 비용은 현장 구조와 시공 범위 확인 후 산정해야 합니다.
인덕션 전기공사를 의뢰할 때는 “전용 콘센트 설치”라는 표현만 확인해서는 안 됩니다. 세대 분전반에 인덕션 전용 차단기를 추가하는지, 인덕션 위치까지 전용 배선을 새로 포설하는지, 기존 주방 콘센트에서 연장하는 방식은 아닌지 반드시 확인해야 합니다. 낮은 공사비만을 기준으로 선택할 경우, 결과적으로 누전 차단기 트립과 콘센트 탄화 문제가 반복될 수 있습니다.
7. 무면허 불법 시공 주의
전기 관련 개인 자격증 보유 여부와 전기공사업체의 공사업 면허 등록 여부는 별개의 사항입니다. 인덕션 전용 배선 설치, 세대 분전반 차단기 추가, 고정 배선 매립 및 접속 공사는 감전과 화재 위험이 수반되므로 전기공사업법에 따라 국가 정식 면허 등록 전기공사업체인지 확인한 뒤 의뢰해야 합니다.
무면허 불법 시공 업체는 낮은 견적을 앞세워 공사를 진행하는 경우가 있으나, 시공 후 누전, 차단기 트립, 콘센트 탄화, 화재 위험 및 하자 책임 문제가 발생할 수 있습니다. 특히 인덕션은 고전력 부하이므로 기존 주방 콘센트 회로에서 임의로 전원을 끌어오는 방식은 피해야 합니다.
7-1. 정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템 또는 바른전기 공식 홈페이지 등록 조회 화면에 접속합니다.
- 업체 상호명과 사업자 정보를 정확하게 입력합니다.
- 전기공사업 등록번호와 등록 상태를 확인합니다.
- 견적서 또는 계약서에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
- 공사 범위, 책임 시공 주체, 사후관리 및 하자 대응 가능 여부를 함께 확인합니다.
7-2. 무면허 불법 시공 업체 신고 방법
- 업체명, 연락처, 작업 장소와 시공 일자를 정리합니다.
- 견적서, 계약서, 입금 내역, 문자 메시지 및 현장 사진 등 증빙자료를 확보합니다.
- 관할 시청 또는 구청의 전기공사업 담당 부서에 등록 여부와 신고 절차를 문의합니다.
- 온라인 민원이 필요한 경우 국민신문고 등 공식 민원 창구를 통해 관련 내용을 접수합니다.
바른전기는 부천 상동 상가 주택 현장에서 기존 주방 콘센트 회로를 이용한 잘못된 인덕션 전기공사 상태를 확인하고, 세대 분전반에서 인덕션 전용 회로를 구성한 뒤 전용 배선 매립 및 인출, 하이박스와 인덕션 전용 누전 차단기 설치, 인덕션 부하측 직접 결선까지 완료하였습니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서 규격 점검과 안전 검수를 기반으로 책임 시공을 수행합니다.
