부평 전기공사 업체, 산곡동 푸르지오 아파트 누전 수리 현장 사례
작성일2026-07-29
본문
인천 부평구 산곡동 산곡 푸르지오 아파트 세대에서 에어컨 전용 누전 차단기가 떨어진 뒤 다시 올라가지 않는 문제를 점검하고, 에어컨 전용 회로의 배선 누전 구간을 특정하여 신규 규격 전선으로 교체한 누전 수리 현장 사례입니다.
해당 세대는 에어컨 전용 누전 차단기가 트립된 이후 정상 투입되지 않는 상태였으며, 에어컨 업체의 1차 점검 결과 전기 회로 문제 가능성이 확인되었습니다. 당사 책임 기술진은 세대 분전반, 실외기실 콘센트, 안방 벽걸이형 에어컨 콘센트 구간을 순차적으로 점검하고, 절연저항 검사를 통해 누전 발생 선로를 특정한 뒤 전선 교체와 원상 복구를 진행하였습니다.
에어컨 전용 누전 차단기가 트립된 원인을 확인하기 위해 세대 분전반에서 에어컨 전용 회로를 분리하고 절연저항 검사를 진행하였습니다. 이후 실외기실 콘센트와 안방 벽걸이형 에어컨 콘센트를 각각 탈거하여 선로를 구분 점검한 결과, 안방 벽걸이형 에어컨 콘센트에서 실외기실 콘센트로 이어지는 구간의 배선 누전을 특정하였습니다. 기존 누전 전선을 철거한 뒤 신규 규격 전선으로 교체하고, 콘센트 원상 복구 후 최종 절연저항 및 전압 출력을 확인하였습니다.
1. 현장 개요
| 현장 위치 | 인천 부평구 산곡동 산곡 푸르지오 아파트 세대 |
|---|---|
| 작업 요청 | 에어컨 전용 누전 차단기 트립 원인 점검 및 누전 수리 |
| 주요 증상 | 에어컨 전용 누전 차단기가 떨어진 후 재투입되지 않는 상태 |
| 점검 대상 | 세대 분전반, 에어컨 전용 차단기, 실외기실 콘센트, 안방 벽걸이형 에어컨 콘센트, 에어컨 전용 배선 구간 |
| 핵심 조치 | 누전 선로 특정, 기존 누전 전선 철거, 신규 규격 전선 교체, 콘센트 재설치, 절연저항 및 전압 출력 확인 |
1-1. 세대 분전반 및 에어컨 전용 차단기 확인

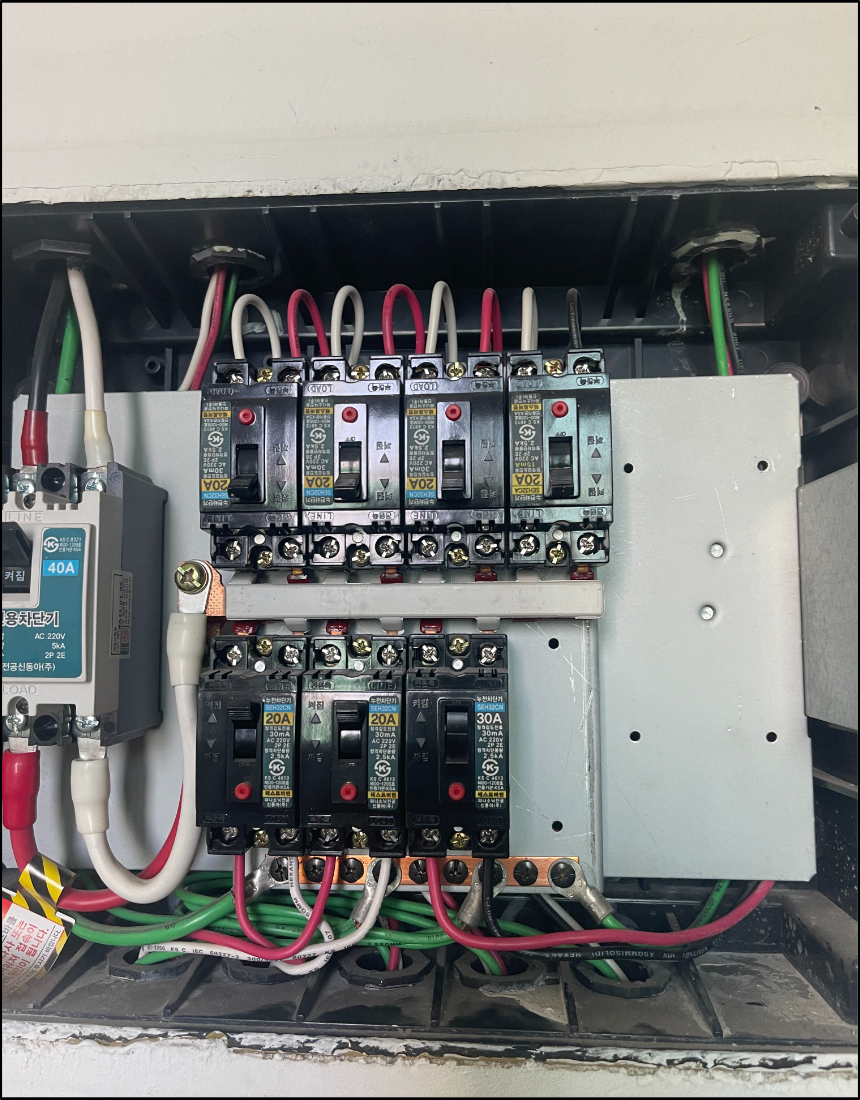

현장 도착 후 세대 분전반에서 에어컨 전용 누전 차단기 트립 상태를 확인하였습니다.
현장 도착 후 먼저 세대 분전반 위치를 확인하고, 에어컨 전용 누전 차단기의 트립 상태를 점검하였습니다. 누전 차단기가 떨어진 뒤 다시 올라가지 않는 경우에는 차단기 자체 고장, 부하 기기 이상, 전기 배선 누전, 접속부 손상 등 여러 원인을 구분해야 합니다.
본 현장은 에어컨 업체의 점검 이후 전기 문제 가능성이 제기된 상태였으므로, 차단기를 임의로 반복 투입하지 않고 에어컨 전용 회로를 분리한 뒤 절연저항 검사를 진행하는 방식으로 원인 진단을 시작하였습니다.
2. 사용 장비 및 진단 데이터
| 진단 장비 | 500V 절연저항계, 전압 측정용 테스터기, 수공구, 전동 공구 |
|---|---|
| 점검 회로 | 에어컨 전용 누전 차단기 회로, 안방 벽걸이형 에어컨 콘센트 선로, 실외기실 콘센트 선로 |
| 초기 진단 결과 | 에어컨 전용 회로 분리 후 절연저항 검사 결과 비정상 상태 확인 |
| 원인 특정 결과 | 안방 벽걸이형 에어컨 콘센트에서 실외기실 콘센트로 이어지는 선로 구간의 배선 누전 확인 |
| 전압 확인 결과 | 수리 후 실외기실 콘센트에서 약 221.6V 출력 확인 |
| 최종 상태 | 절연저항 정상 복구, 에어컨 전용 차단기 정상 투입, 에어컨 실내기 정상 작동 확인 |

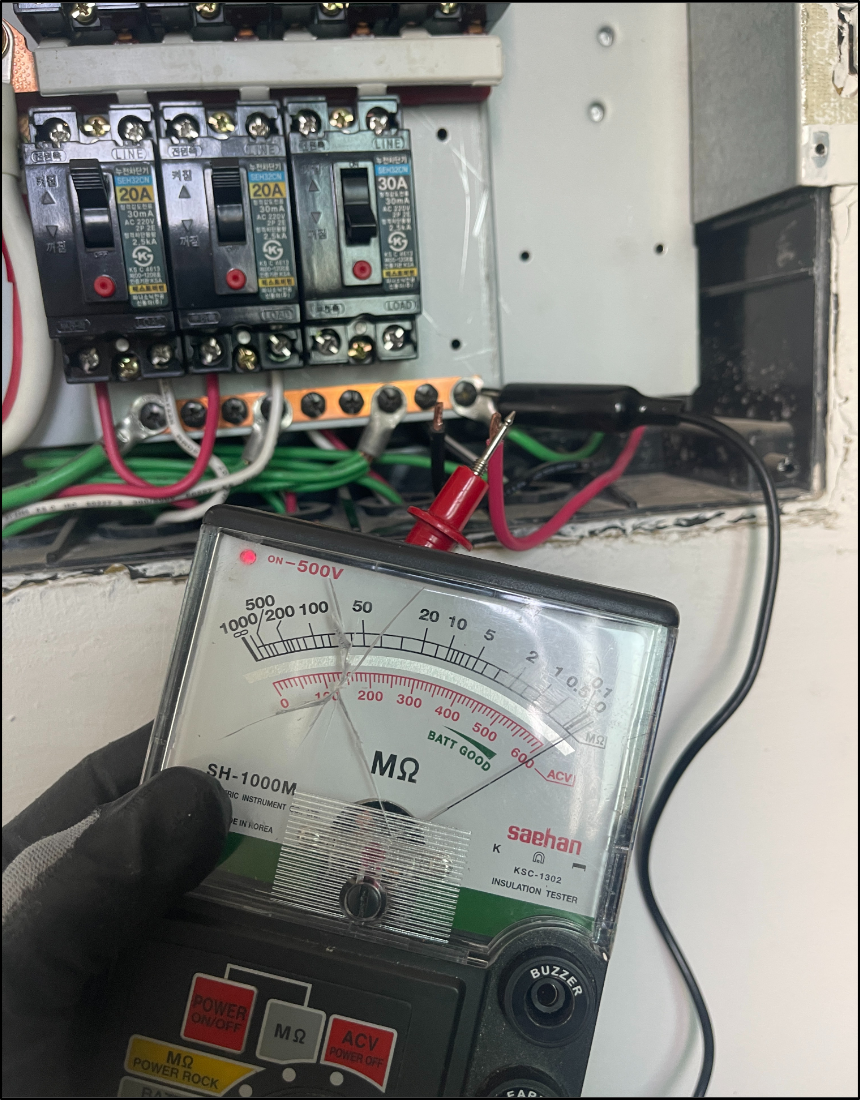

에어컨 전용 회로를 분리한 뒤 500V 절연저항계로 누전 여부를 점검하는 과정입니다.
3. 규격 준수 진단 및 시공 내역
3-1. 실외기실 콘센트 탈거 및 선로 점검

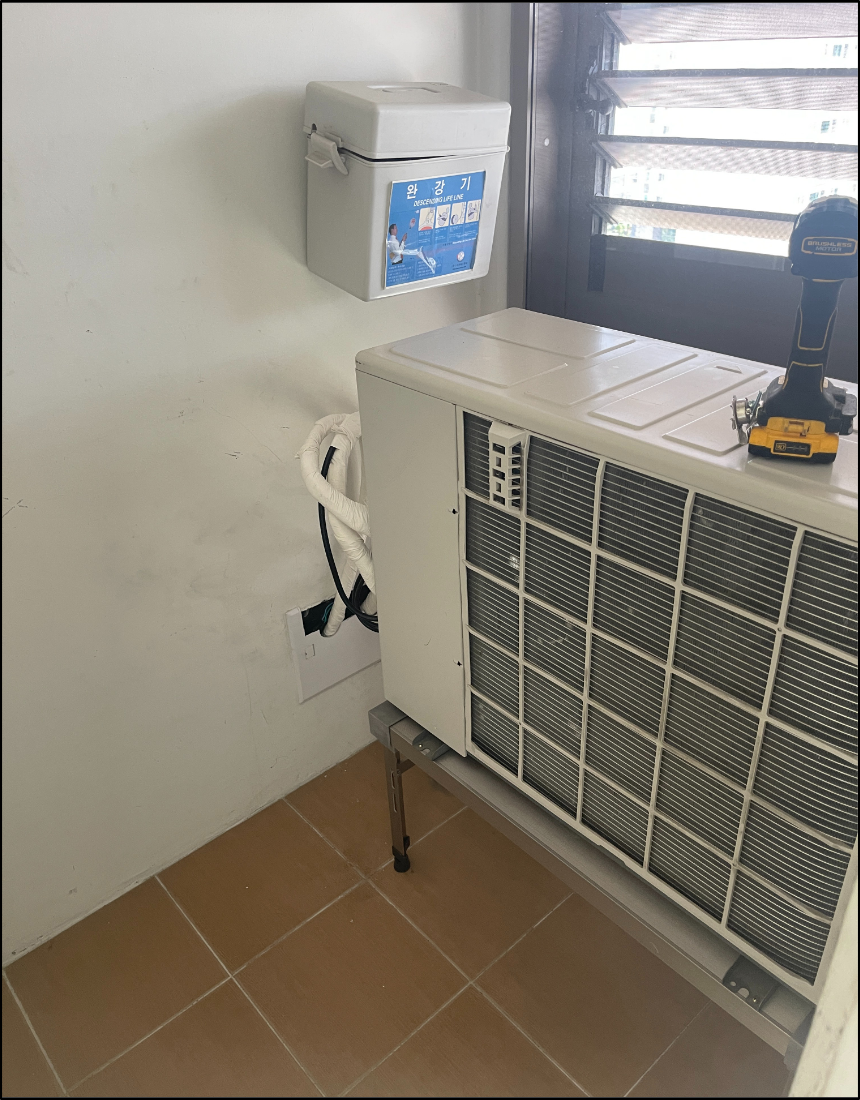

에어컨 누전 원인 추적을 위해 실외기실로 이동하여 실외기 전원 콘센트 위치를 확인하였습니다.
세대 분전반에서 에어컨 전용 회로의 절연 상태를 확인한 뒤, 에어컨 실외기실로 이동하여 실외기 전원 콘센트 위치를 확인하였습니다. 실외기실은 에어컨 부하와 직접 연결되는 구간이므로, 콘센트 내부 접속 상태와 선로 절연 상태를 함께 점검해야 합니다.

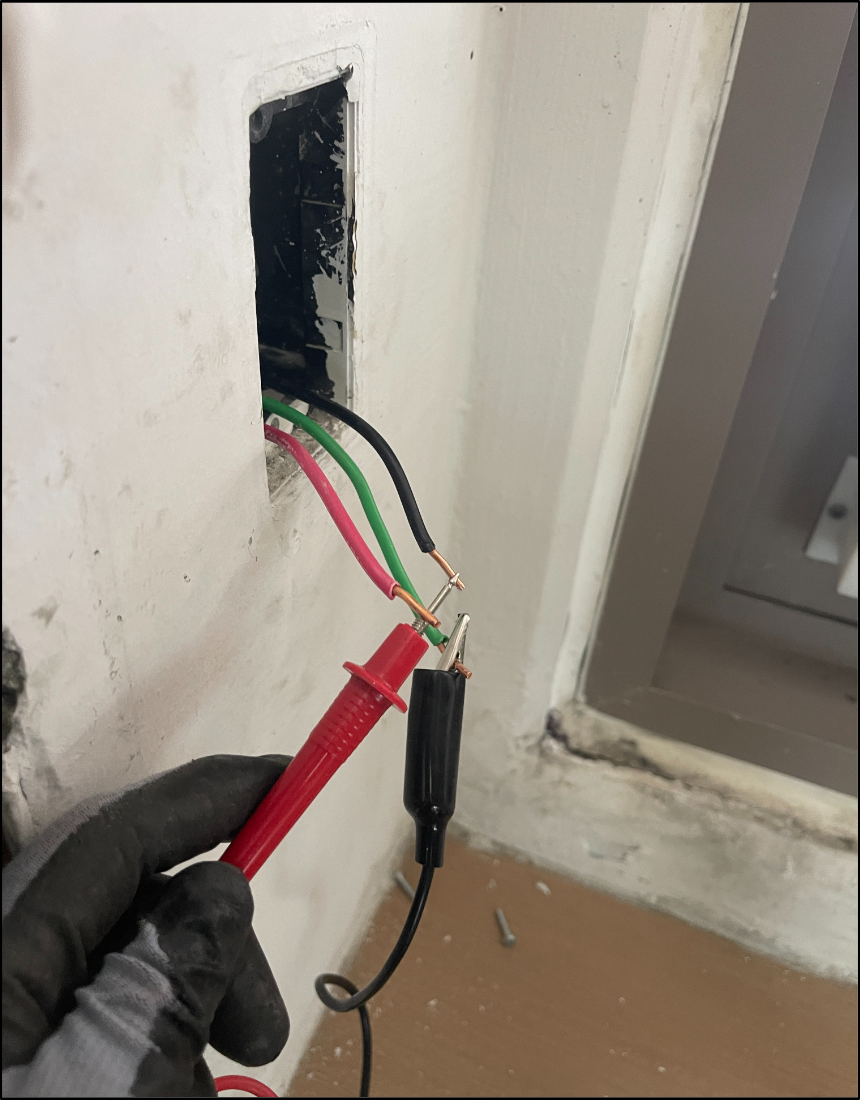

실외기 전원 콘센트를 탈거한 뒤 해당 구간의 배선 누전 여부를 검사하였습니다.
실외기 전원 콘센트를 탈거하고 전선을 분리한 뒤 절연저항 검사를 진행하였습니다. 이 과정은 실외기실 콘센트 자체 문제인지, 콘센트로 이어지는 배선 문제인지, 또는 실내기 측 선로 문제인지를 구분하기 위한 필수 진단 절차입니다.

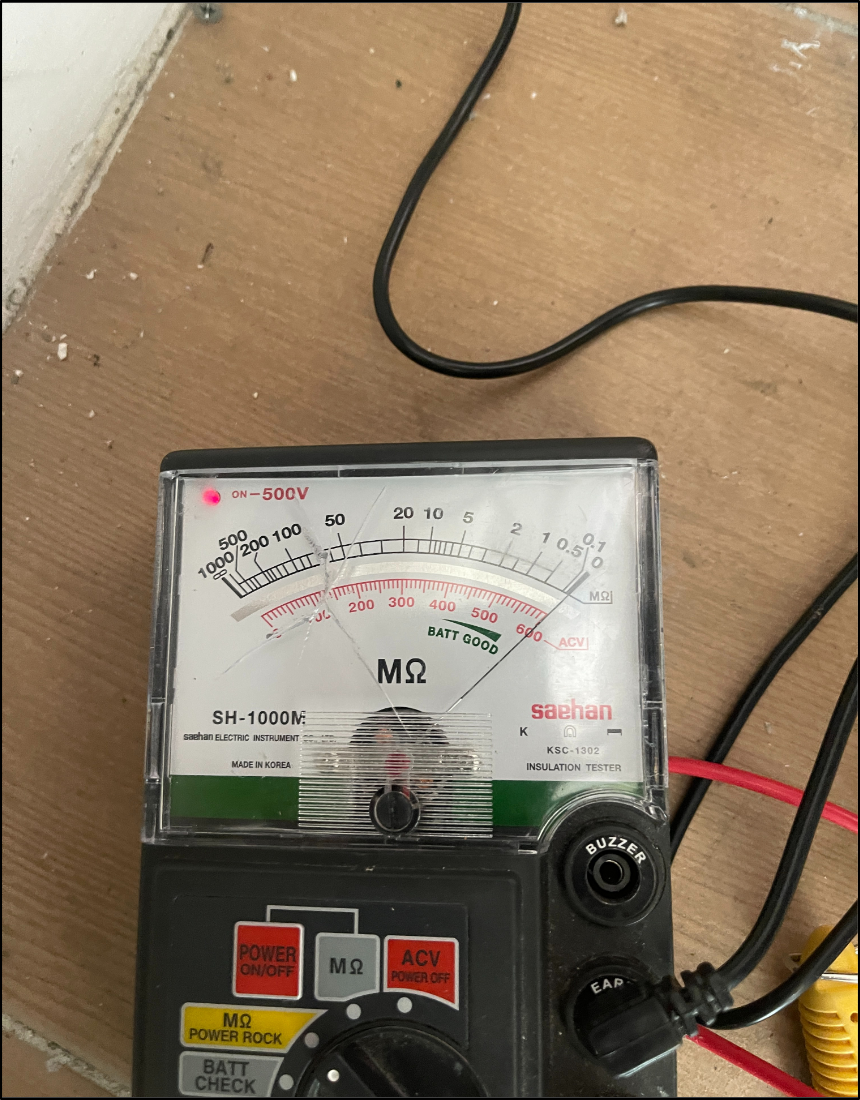

실외기실 콘센트 선로의 절연저항 상태를 확인하여 누전 구간을 추적하였습니다.
3-2. 안방 벽걸이형 에어컨 콘센트 탈거 및 배선 검사

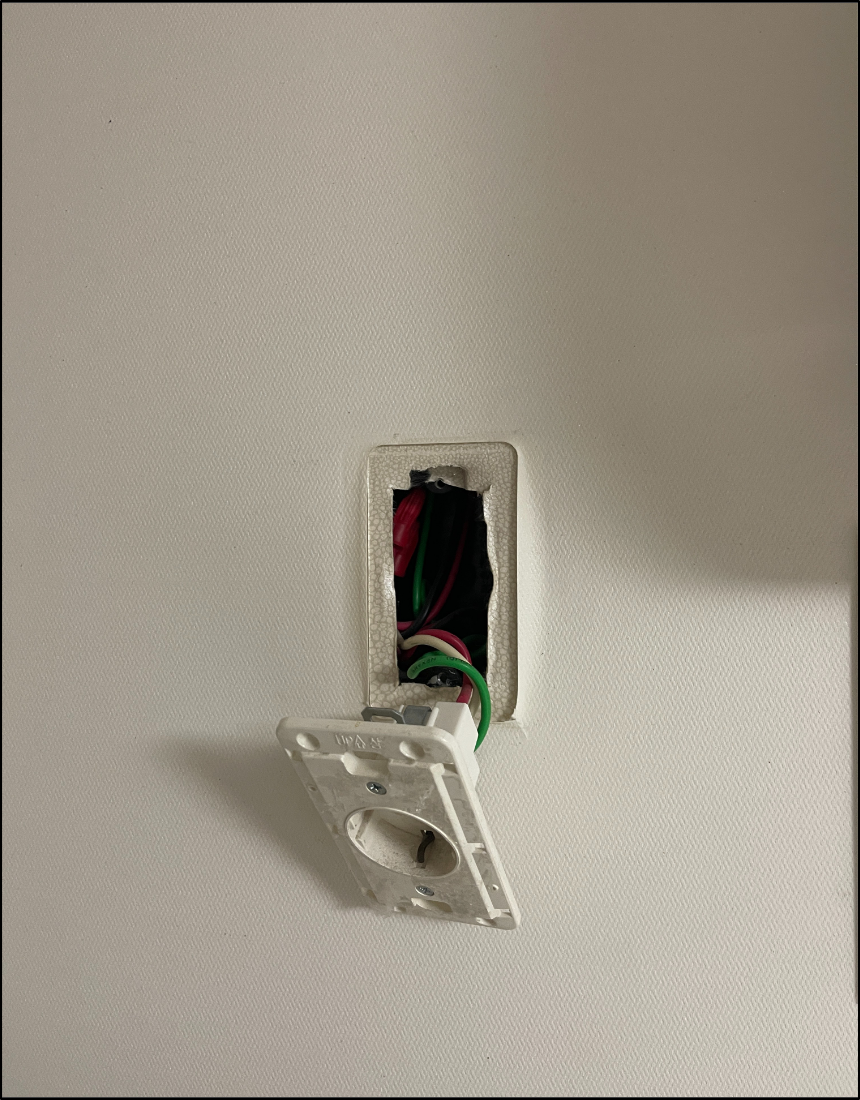

안방 벽걸이형 에어컨 콘센트를 탈거하고 내부 배선 상태를 확인하였습니다.
다음 단계에서는 안방 벽걸이형 에어컨 콘센트를 탈거하여 내부 배선 상태를 확인하였습니다. 에어컨 전용 회로는 세대 분전반에서 실내기 측 콘센트, 실외기실 콘센트 등 여러 구간으로 이어질 수 있으므로, 각 구간을 분리하여 검사해야 누전 위치를 정확하게 특정할 수 있습니다.

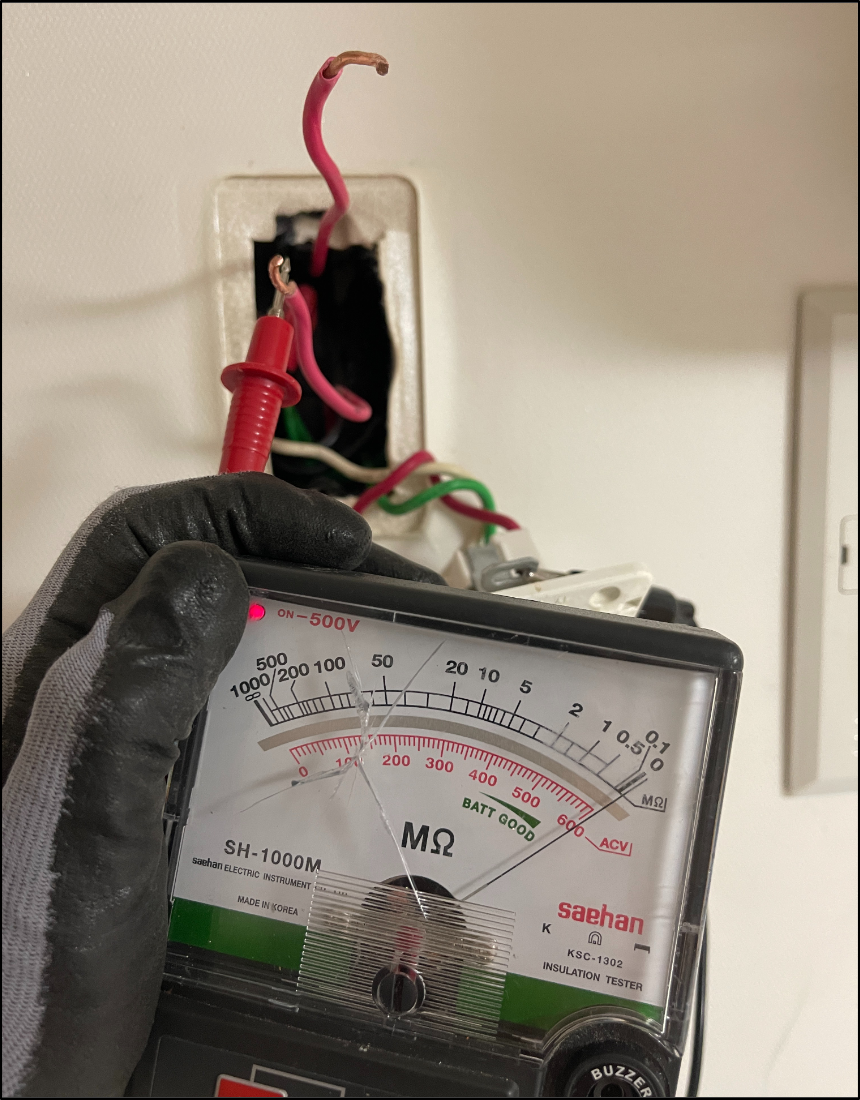

안방 벽걸이형 에어컨 콘센트 선로를 절연저항계로 검사하여 누전 여부를 구분하였습니다.
안방 벽걸이형 에어컨 콘센트 측에서도 절연저항계를 이용해 선로 상태를 확인하였습니다. 배선 누전은 외관상 확인되지 않는 경우가 많기 때문에, 절연저항 검사를 통해 회로의 절연 저항 기준치 적합 여부를 판단해야 합니다.
3-3. 세대 분전반 재측정 및 교차 검증

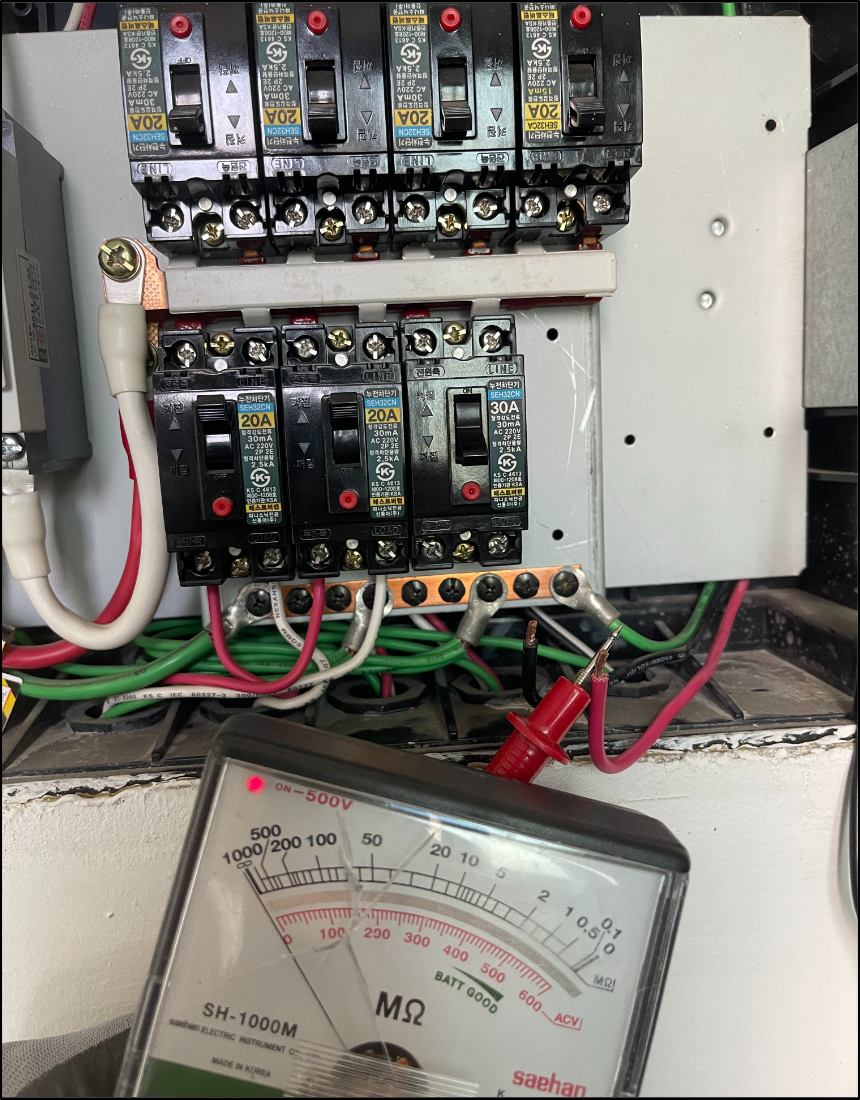

세대 분전반으로 다시 이동하여 절연저항을 재측정하고 선로별 상태를 교차 검증하였습니다.
실외기실과 안방 벽걸이형 에어컨 콘센트 점검 후 다시 세대 분전반으로 이동하여 절연저항을 재측정하였습니다. 교차 검증 결과, 세대 분전반에서 안방 벽걸이형 에어컨 콘센트까지의 선로 구간은 정상 상태로 확인되었습니다.
따라서 누전 원인은 세대 분전반에서 안방 콘센트까지의 구간이 아니라, 안방 벽걸이형 에어컨 콘센트에서 실외기실 콘센트로 이어지는 선로 구간으로 특정되었습니다. 누전 수리에서는 이러한 구간별 분리 검사가 중요하며, 원인 구간을 특정하지 않고 전선을 임의 교체하면 문제 해결이 지연되거나 동일 증상이 반복될 수 있습니다.
에어컨 전용 누전 차단기가 떨어진 뒤 올라가지 않는 경우에는 차단기를 반복적으로 올리는 방식으로 대응해서는 안 됩니다. 차단기 고장, 에어컨 기기 이상, 전기 배선 누전, 접속부 손상 등이 원인일 수 있으며, 정확한 선로 분리 검사와 절연저항 확인 없이 전원을 반복 투입하면 감전, 설비 고장, 전기 화재 위험이 높아질 수 있습니다.
3-4. 기존 누전 전선 철거 및 신규 규격 전선 교체

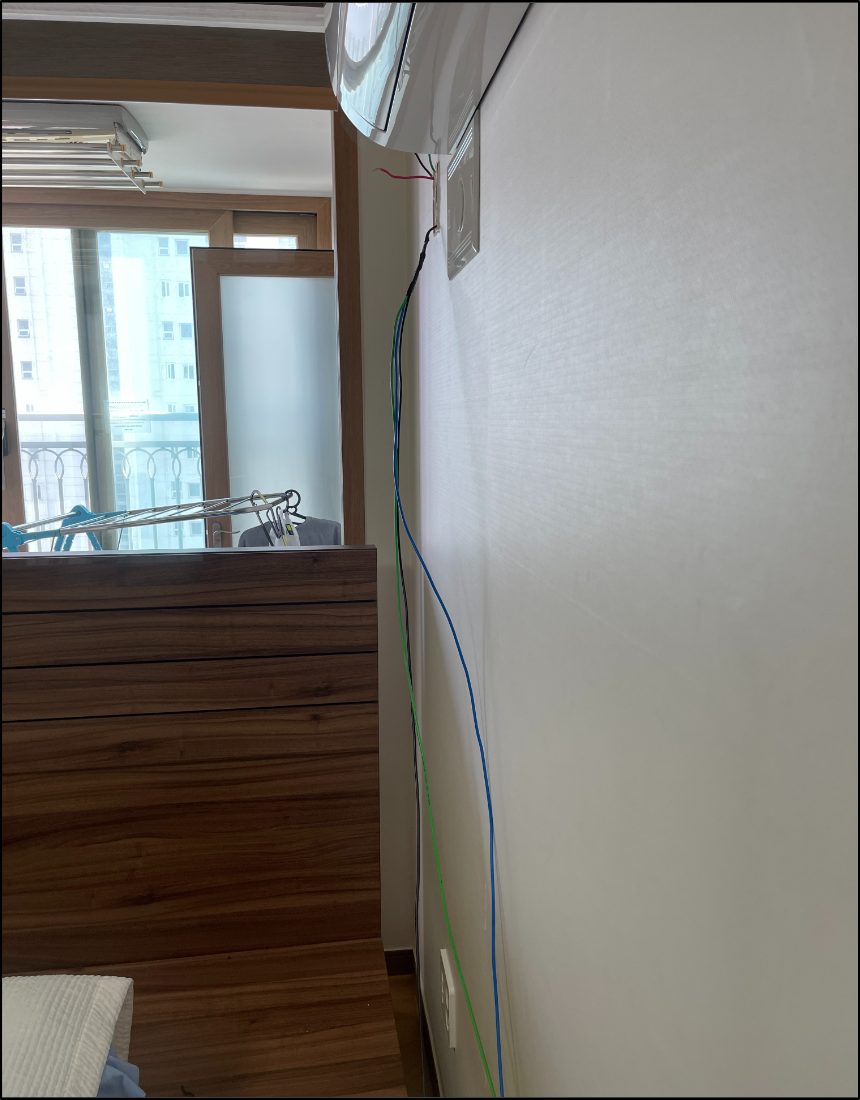

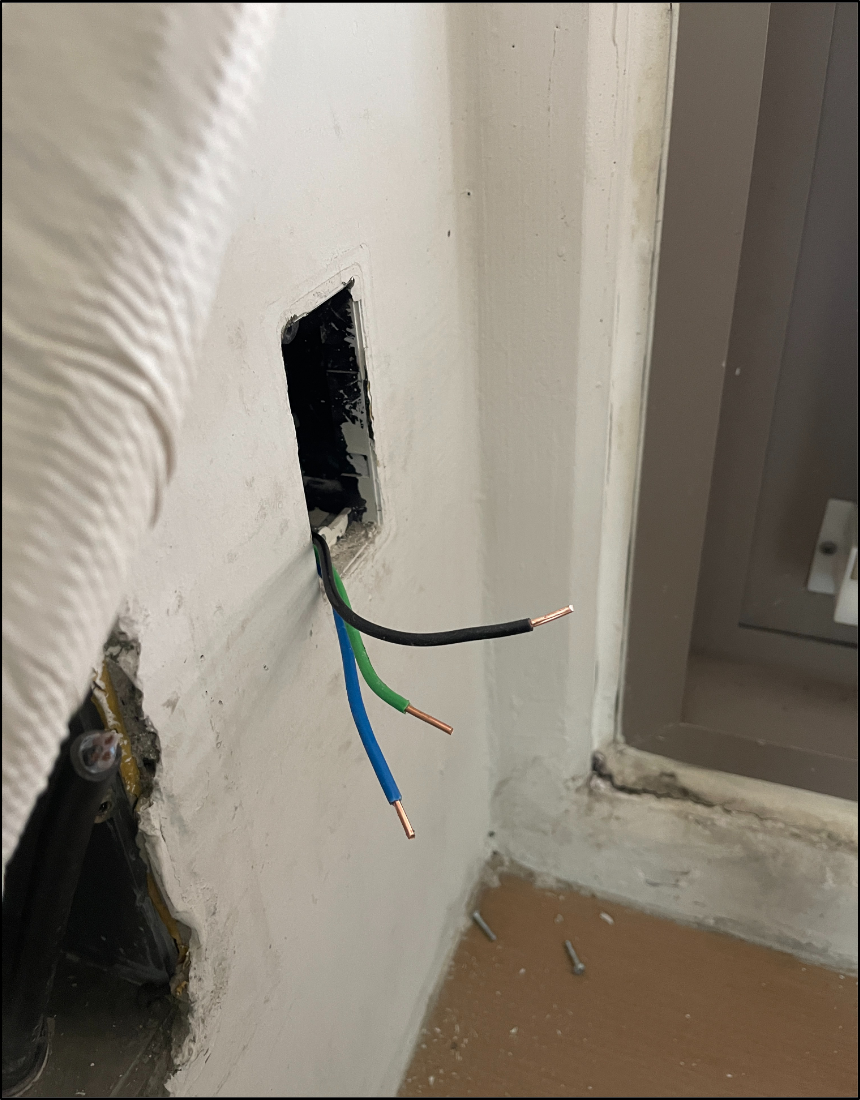

누전이 특정된 기존 전선을 철거하고 신규 규격 전선을 인출하는 작업 과정입니다.
누전 구간이 안방 벽걸이형 에어컨 콘센트에서 실외기실 콘센트로 이어지는 선로로 특정되었기 때문에, 해당 구간의 기존 누전 전선을 철거하고 신규 규격 전선으로 교체하였습니다.
전선 교체 작업에서는 기존 전선과 신규 전선의 경로를 확인하고, 전선 피복 손상이나 접속부 불량이 발생하지 않도록 주의해야 합니다. 누전 수리는 단순히 콘센트를 교체하는 작업이 아니라, 누전 원인이 되는 선로를 정확히 제거하고 안전한 신규 배선으로 대체하는 전기공사입니다.
3-5. 분전반 측 재검사 및 회로 복구

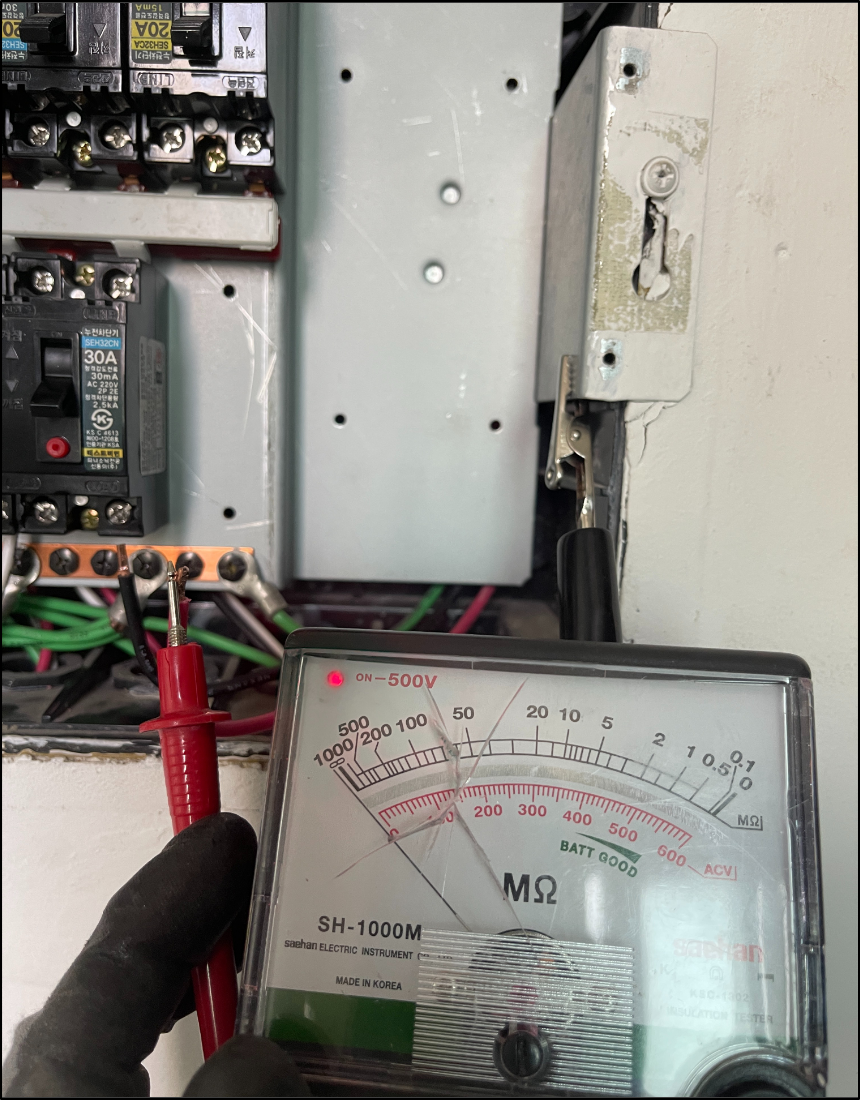

신규 전선 교체 후 세대 분전반에서 절연저항 상태가 정상으로 복구되었는지 확인하였습니다.
신규 전선 교체 후 세대 분전반에서 다시 절연저항 검사를 진행하였습니다. 검사 결과 절연 상태가 정상으로 복구된 것을 확인하였으며, 에어컨 전용 회로를 다시 연결할 수 있는 상태로 정리하였습니다. 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체의 누전 수리는 원인 특정, 전선 교체, 복구 후 검수까지 포함되어야 합니다.
4. 안전성 검증 결과
4-1. 실외기실 콘센트 전압 출력 확인

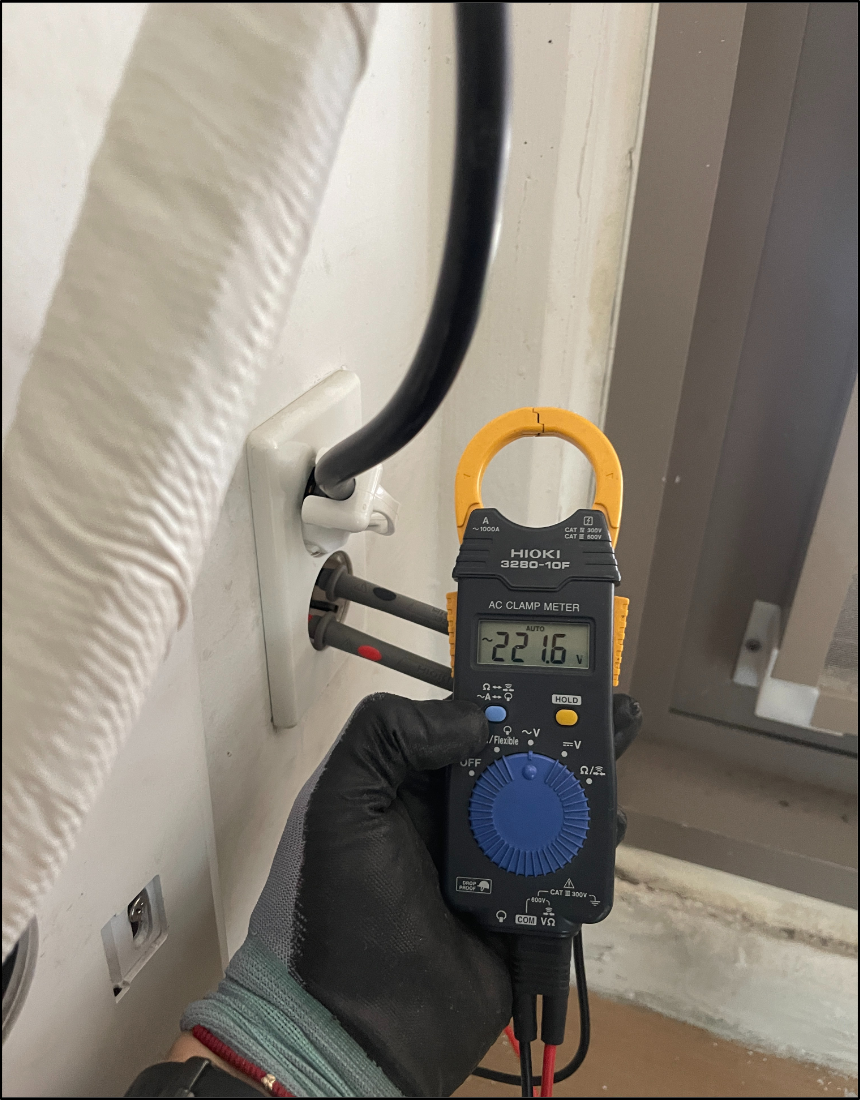

에어컨 전용 누전 차단기 투입 후 실외기실 콘센트에서 정상 전압 출력 상태를 확인하였습니다.
누전 전선 교체와 콘센트 원상 복구 후 에어컨 전용 누전 차단기를 투입하고, 실외기실 콘센트에서 정상 전압 출력 여부를 확인하였습니다. 제공 사진 기준 전압 측정값은 약 221.6V로 확인되었으며, 실외기 전원 공급이 정상적으로 복구된 상태를 확인하였습니다.
전압이 출력되더라도 절연저항 상태, 접속부 체결 상태, 콘센트 조립 상태가 함께 검수되어야 합니다. 본 현장에서는 전선 교체 후 절연 상태 정상 복구와 전압 출력 상태를 함께 확인한 뒤 최종 작동 점검을 진행하였습니다.
4-2. 에어컨 실내기 정상 작동 확인

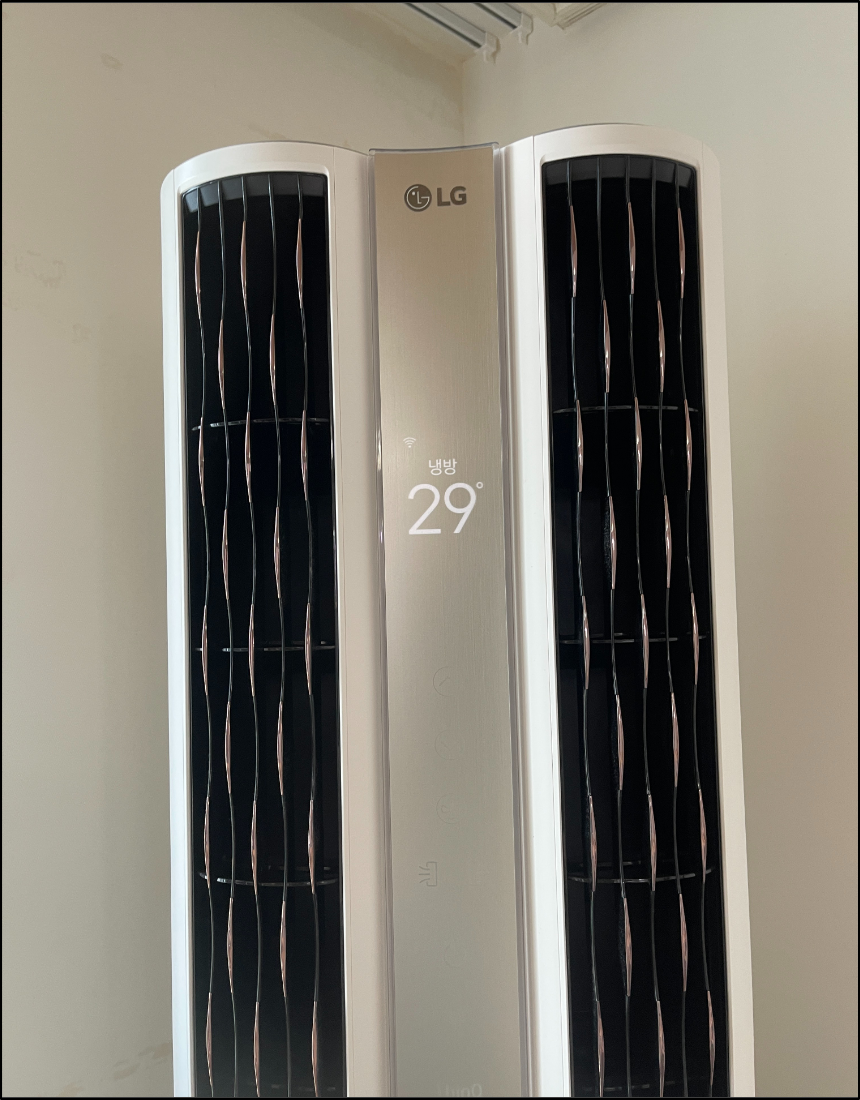

누전 수리 완료 후 에어컨 실내기가 정상 작동하는지 최종 확인하였습니다.
기존 누전 전선 철거 및 신규 규격 전선 교체 후 최종 절연저항 검사를 진행하여 절연 상태가 정상으로 복구된 것을 확인하였습니다. 이후 에어컨 전용 누전 차단기를 정상 투입하고, 실외기실 콘센트에서 약 221.6V 전압 출력 상태를 확인하였습니다. 마지막으로 에어컨 실내기 정상 작동 여부까지 확인한 뒤 현장을 정리하고 철수하였습니다.
5. 에어컨 누전 수리 시 반드시 확인해야 할 사항
에어컨 전용 누전 차단기 트립은 단순 차단기 불량으로만 판단해서는 안 됩니다. 차단기 자체의 노후 또는 고장일 수도 있지만, 실내기와 실외기 사이의 배선 누전, 콘센트 접속부 손상, 피복 손상, 습기 유입 등 다양한 원인이 존재할 수 있습니다.
특히 에어컨 실외기실은 습기, 결로, 외부 공기 유입, 장비 진동 등의 영향을 받을 수 있으므로 콘센트와 전선 접속부의 절연 상태를 정기적으로 확인하는 것이 중요합니다.
누전 수리는 원인 선로를 특정하는 과정이 핵심입니다. 절연저항계를 이용해 회로별 절연 상태를 확인하고, 정상 구간과 이상 구간을 분리해야 불필요한 철거와 반복 고장을 줄일 수 있습니다.
누전 수리는 전원만 다시 올리는 작업이 아닙니다. 절연 저항 기준치에 적합한지 확인하고, 회로 분리 검사와 전압 출력 확인, 접속부 상태 점검까지 진행해야 안전하게 사용할 수 있습니다. 임의로 차단기를 교체하거나 전선을 연결하는 방식은 누전 재발과 화재 위험을 높일 수 있습니다.
6. 무면허 불법 시공 주의
전기 관련 개인 자격증 보유 여부와 전기공사업체의 공사업 등록 여부는 별개의 사항입니다. 에어컨 전용 회로 누전 수리, 전선 교체, 분전반 점검, 고정 배선 접속 공사는 감전과 화재 위험이 수반되므로 전기공사업법에 따라 국가 정식 면허가 등록된 전기공사업체인지 확인한 뒤 의뢰해야 합니다.
무면허 불법 시공 업체는 낮은 견적을 앞세워 공사를 진행하는 경우가 있으나, 시공 후 누전 재발, 차단기 트립, 접속부 발열, 전기 화재, 하자 책임 문제로 이어질 수 있습니다. 특히 아파트 세대 내 누전 수리는 세대 전기설비와 직접 연결되므로 정식 등록 업체의 책임 시공과 사후관리가 중요합니다.
6-1. 정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템 또는 공식 업체 조회 화면에 접속합니다.
- 업체 상호명과 사업자 정보를 정확하게 입력합니다.
- 전기공사업 등록번호와 등록 상태를 확인합니다.
- 견적서 또는 계약서에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
- 공사 범위, 책임 시공 주체, 사후관리 및 하자 대응 가능 여부를 함께 확인합니다.
6-2. 무면허 불법 시공 업체 신고 방법
- 업체명, 연락처, 작업 장소와 시공 일자를 정리합니다.
- 견적서, 계약서, 입금 내역, 문자 메시지 및 현장 사진 등 증빙자료를 확보합니다.
- 관할 시청 전기공사업 담당 부서(에너지 정책과)에 등록 여부와 신고 절차를 문의합니다.
- 온라인 민원이 필요한 경우 국민신문고 등 공식 민원 창구를 통해 관련 내용을 접수합니다.
바른전기는 인천 부평구 산곡동 산곡 푸르지오 아파트 세대에서 에어컨 전용 누전 차단기 트립 원인을 점검하고, 세대 분전반·실외기실 콘센트·안방 벽걸이형 에어컨 콘센트 선로를 구분 검사하여 안방 콘센트에서 실외기실 콘센트로 이어지는 구간의 배선 누전을 특정하였습니다. 이후 기존 누전 전선을 철거하고 신규 규격 전선으로 교체한 뒤, 절연저항 정상 복구, 실외기실 콘센트 전압 출력, 에어컨 실내기 정상 작동까지 확인하였습니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서 규격 점검과 안전 검수를 기반으로 책임 시공을 수행합니다.
