부평 전기공사 업체 바른전기, 삼산동 신성 미소지움 아파트 시스템 에어컨 전기 배선 공사 현장 사례
작성일2026-07-30
본문
인천 부평구 삼산동 신성 미소지움 아파트 세대에서 시스템 에어컨 설치를 위한 실외기 전용 전기 배선을 세대 분전반에서 실외기실 인근까지 매립 포설한 전기 배선 공사 현장 사례입니다.
고객님께서는 시스템 에어컨 설치 과정에서 실외기실까지 단상 220V, 30A 용량의 4SQ 규격 전용 배선이 필요하다는 안내를 받으셨습니다. 이미 실내 인테리어가 깔끔하게 마감된 상태였기 때문에 전기 배선이 외부로 노출되지 않는 매립 시공을 원하셨으며, 여러 업체 견적 비교 후 정식 전기공사 면허 등록 여부와 매립 시공 가능성을 기준으로 바른전기를 선택해 주셨습니다.
본 현장은 세대 분전반에서 시스템 에어컨 실외기실 인근까지 전용 전기 배선을 신설하는 작업이었습니다. 천장 내부 공간을 활용한 매립 시공을 기본 방향으로 설정하고, 복도 매립등 탈거 지점과 기존 천장 내부 경로를 확인하면서 4SQ 규격 전용 배선을 포설하였습니다. 복도 끝 거실 구간과 실외기실 방향의 천장 내부 공간이 협소하여 난이도가 높은 현장이었으나, 배선 노출 없이 깔끔한 전용 회로 구성을 완료하고 실외기 업체가 연결할 수 있도록 전선을 여유 있게 인출해 두었습니다.
1. 현장 개요
| 현장 위치 | 인천 부평구 삼산동 신성 미소지움 아파트 세대 |
|---|---|
| 작업 요청 | 시스템 에어컨 실외기 전용 전기 배선 신설 |
| 요청 사양 | 단상 220V, 30A 용량, 4SQ 규격 전용 배선 |
| 시공 조건 | 실내 인테리어 완료 상태, 전기 배선 외부 노출 최소화 필요 |
| 핵심 조치 | 천장 내부 매립 경로 확인, 복도 매립등 탈거, 전용 배선 포설, 전용 누전 차단기 구성, 실외기실 인근 전선 인출 |
1-1. 세대 분전반 위치 및 배선 시작점 확인

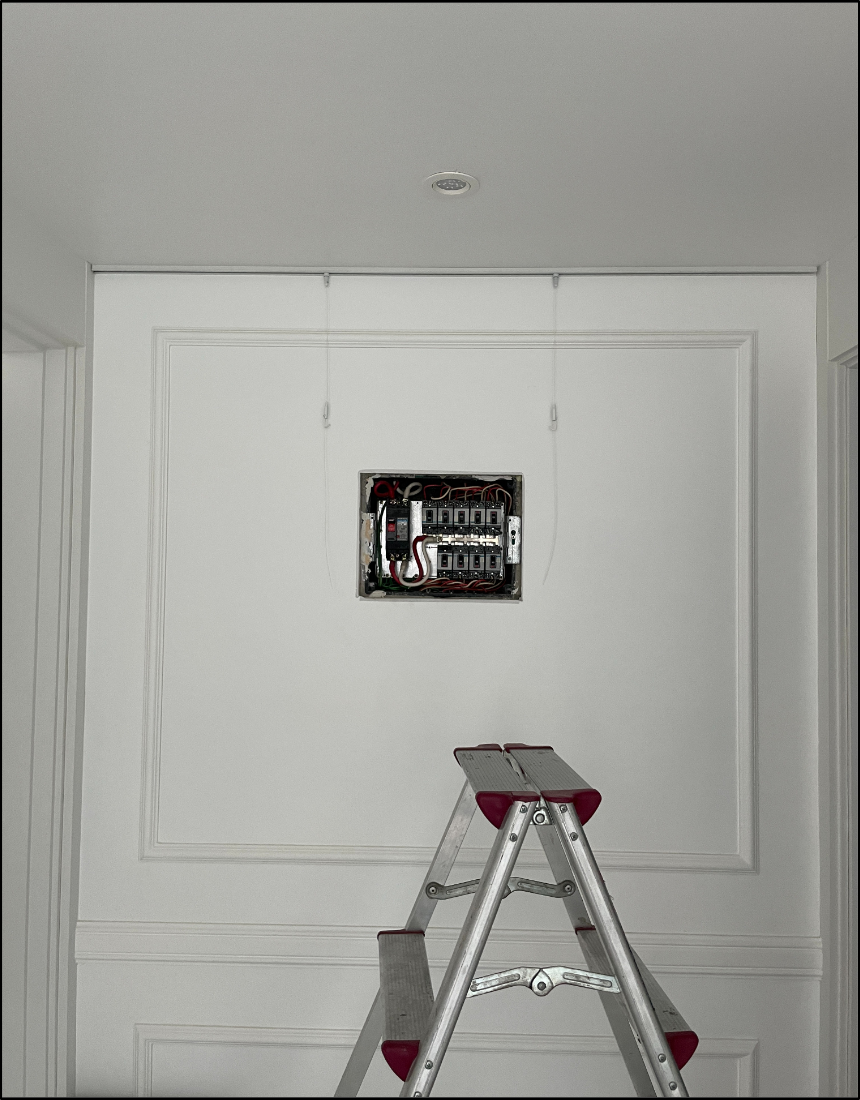

시스템 에어컨 전용 회로 구성을 위해 세대 분전반 위치와 배선 시작점을 확인하였습니다.
현장 도착 후 세대 분전반 위치를 확인하고, 시스템 에어컨 전용 회로를 구성하기 위한 배선 시작점을 점검하였습니다. 시스템 에어컨 실외기는 일반 콘센트 회로가 아닌 별도 전용 회로 구성이 필요한 설비이므로, 세대 분전반에서부터 실외기실 인근까지 독립적인 전기 배선 경로를 확보하는 것이 핵심입니다.

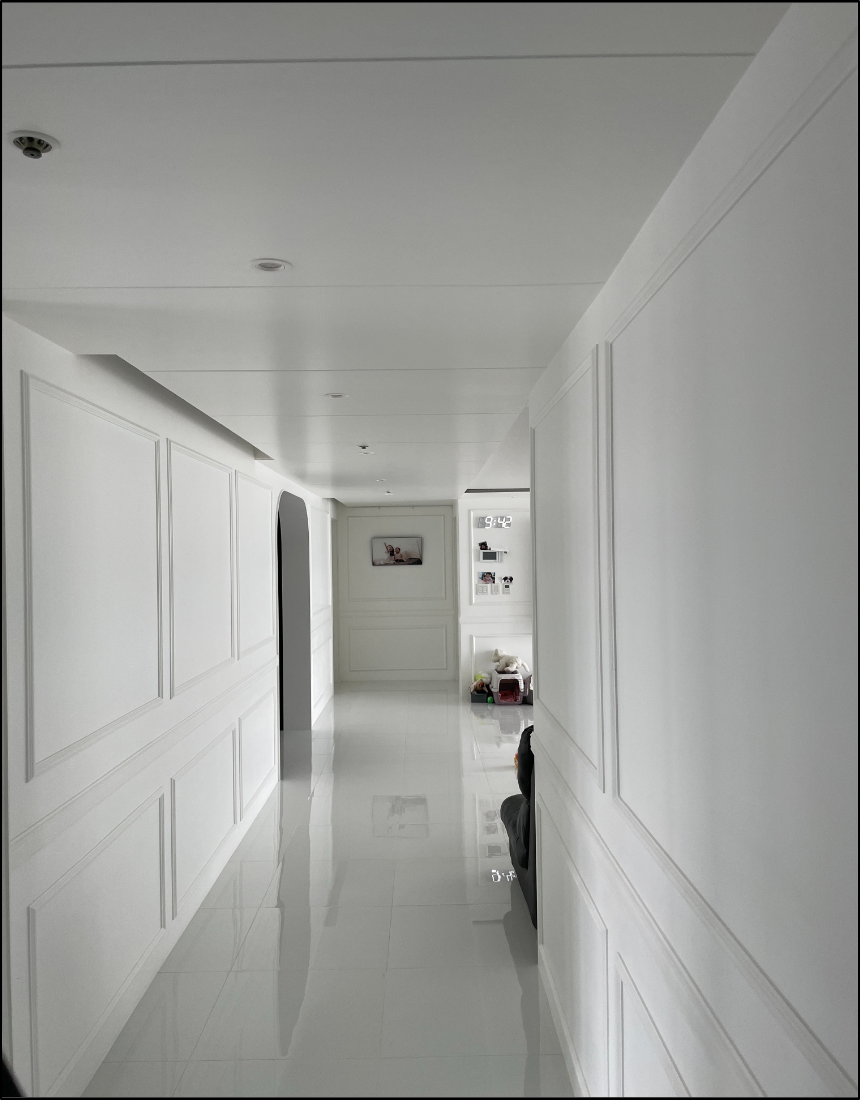

실내 인테리어가 완료된 복도 구간에서 전기 배선 노출을 최소화하기 위한 매립 경로를 확인하였습니다.
고객님께서는 이미 실내 인테리어를 마친 상태였기 때문에 벽면이나 천장에 전기 배선이 노출되는 방식을 원하지 않으셨습니다. 이에 당사 책임 기술진은 복도와 거실 천장 내부 공간, 매립등 위치, 실외기실 방향을 종합적으로 확인하여 노출 없는 매립 배선 가능 여부를 검토하였습니다.
2. 사용 장비 및 진단 데이터
| 사용 장비 | 사다리, 전동 공구, 수공구, 입선 공구, 전선 포설 자재 |
|---|---|
| 사용 자재 | 4SQ 규격 시스템 에어컨 전용 배선, 전용 차단기 구성 자재, 접속 및 마감 자재 |
| 전원 방식 | 단상 220V 전용 회로 |
| 전용 회로 용량 | 30A 용량 기준 전용 회로 구성 |
| 배선 경로 | 세대 분전반 → 복도 천장 매립등 구간 → 거실 천장 내부 → 실외기실 인근 |
| 진단 및 확인 사항 | 천장 내부 공간, 기존 배관 경로, 매립등 개구부 활용 가능 여부, 실외기실 인근 전선 인출 위치 |
3. 규격 준수 시공 내역
3-1. 복도 매립등 탈거 및 천장 내부 배선 경로 확인

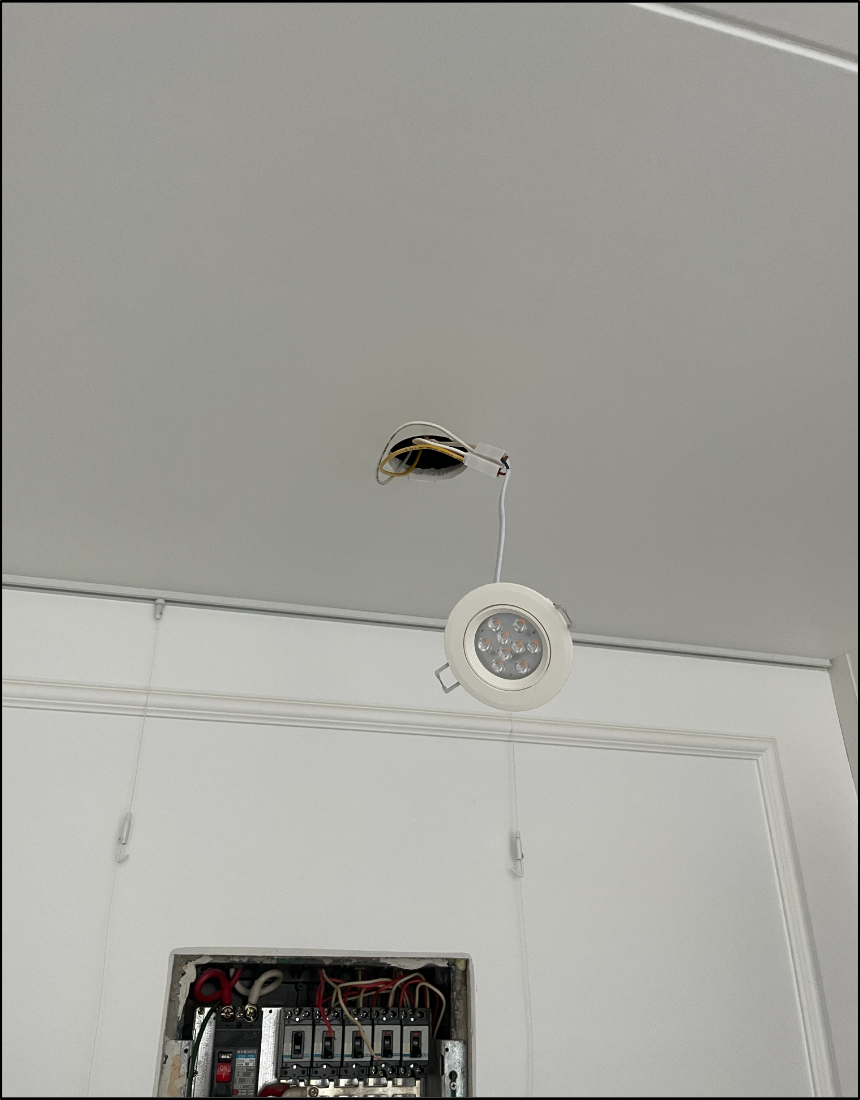

세대 분전반 인근 천장 매립등을 탈거하고 시스템 에어컨 전용 배선 포설 경로를 점검하였습니다.
분전반 인근 천장 매립등을 탈거하고, 천장 내부를 통해 시스템 에어컨 전용 배선을 포설할 수 있는 경로를 확인하였습니다. 매립 시공은 외부 노출 배선보다 작업 난이도가 높지만, 인테리어 훼손을 줄이고 공간 미관을 유지할 수 있다는 장점이 있습니다.

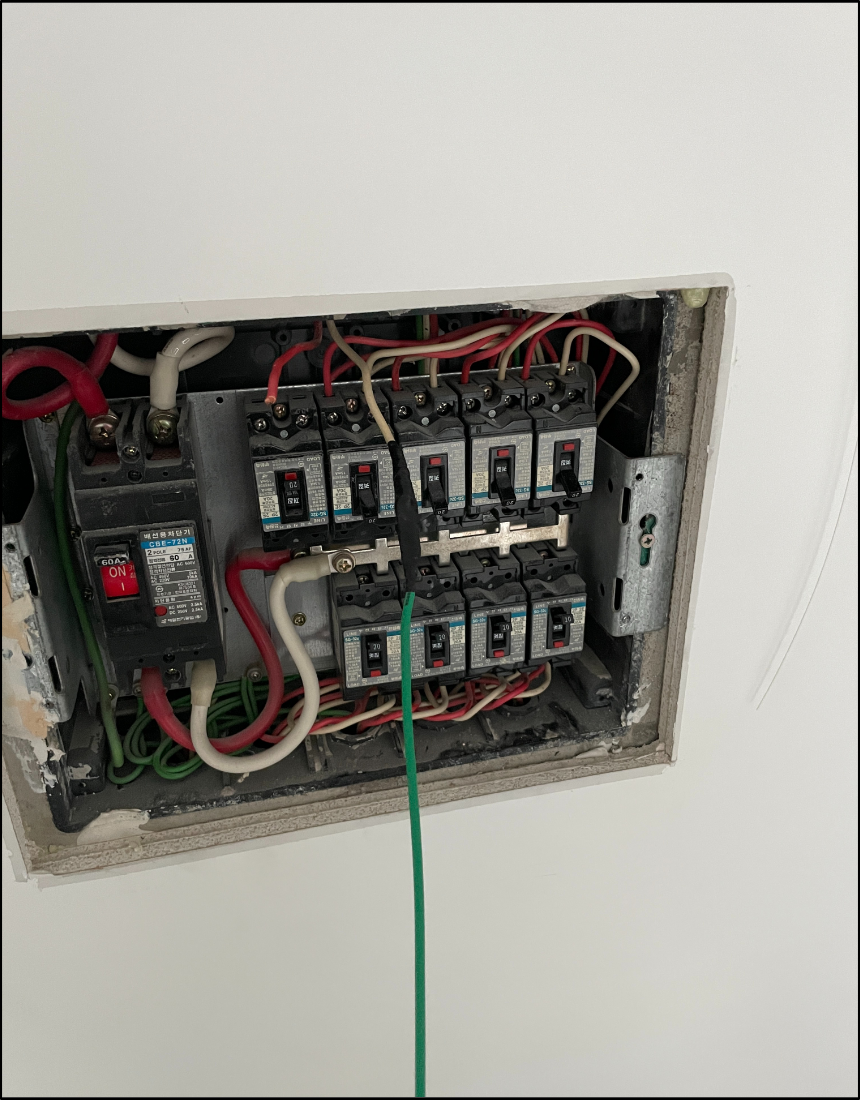

세대 분전반 내부에서 시스템 에어컨 전용 배선 연결과 전용 차단기 구성을 준비하였습니다.
세대 분전반 내부에서는 전용 회로 구성을 위한 배선 인출과 차단기 연결 준비가 진행되었습니다. 시스템 에어컨 전원은 다른 조명 또는 일반 콘센트 회로와 혼용하지 않고, 별도 전용 회로로 구성해야 부하 집중과 차단기 트립 위험을 줄일 수 있습니다.
3-2. 천장 매립 구간별 입선 작업

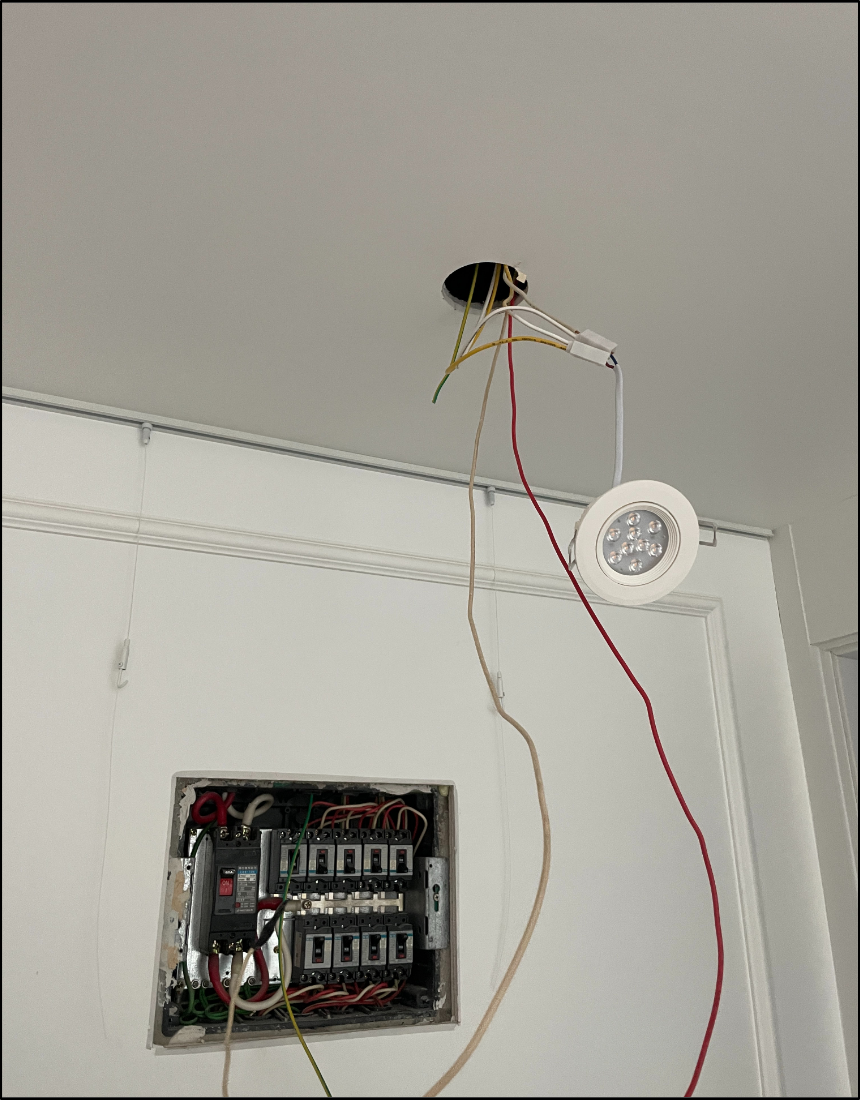

복도 천장 매립등 개구부를 활용하여 시스템 에어컨 전용 배선을 천장 내부로 포설하였습니다.

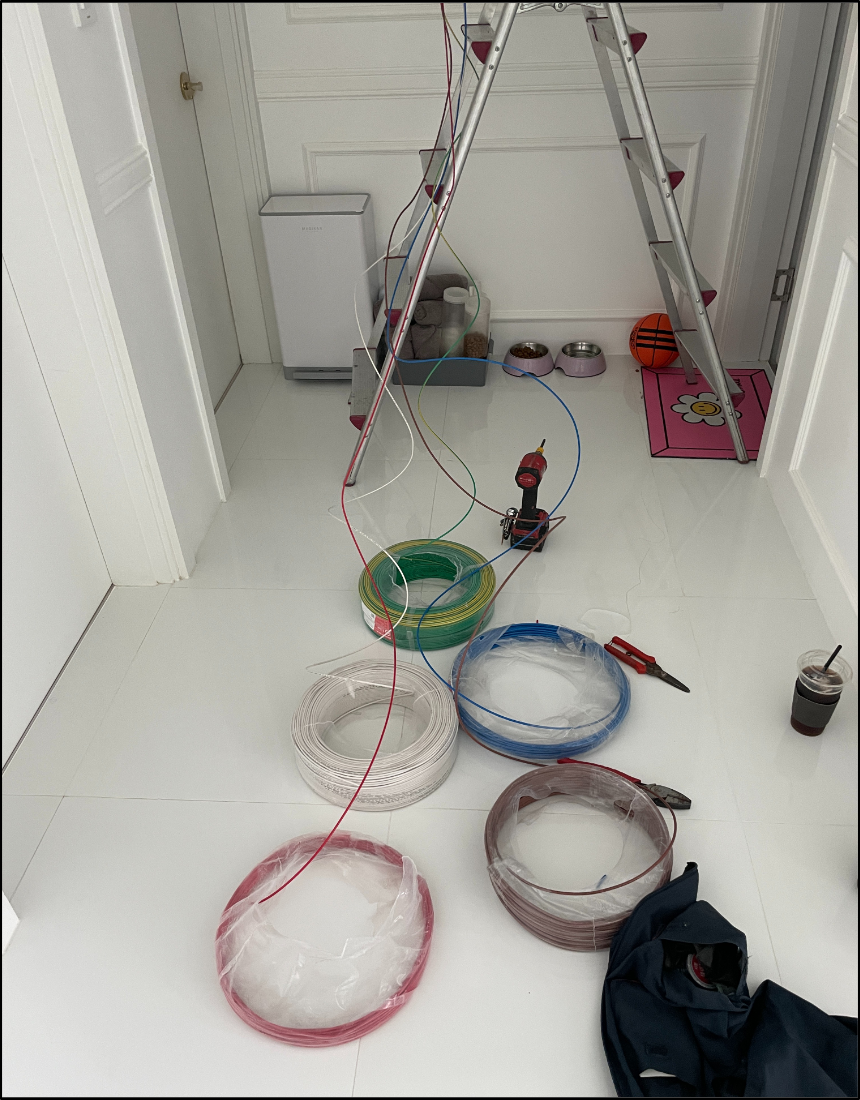

단상 220V 30A 전용 회로 구성을 위한 4SQ 규격 배선과 입선 자재를 준비한 상태입니다.
복도 천장 내부를 따라 시스템 에어컨 전용 배선을 단계적으로 포설하였습니다. 현장에서는 4SQ 규격 전용 배선을 사용하기 위해 여러 색상의 전선을 준비하고, 입선 방향과 천장 내부 통과 경로를 순차적으로 정리하였습니다.

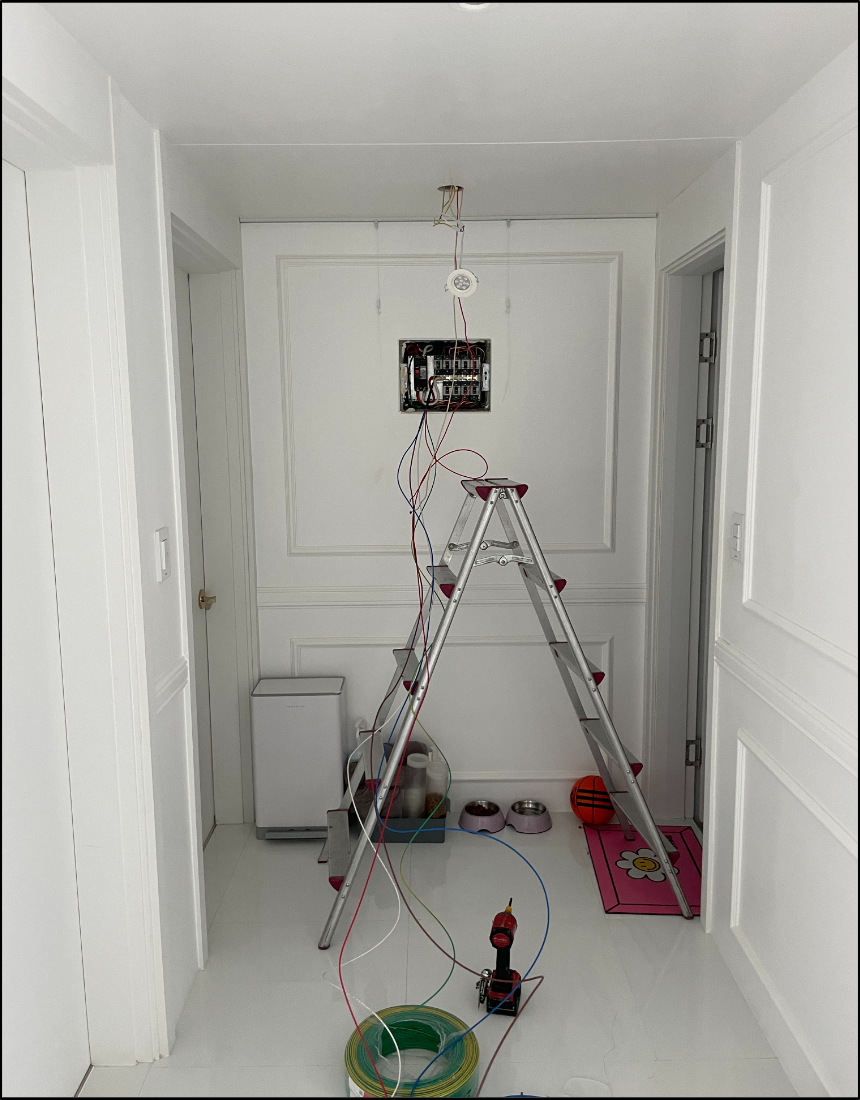

사다리와 입선 공구를 사용하여 세대 분전반에서 거실 방향으로 전용 배선을 매립 포설하였습니다.
천장 내부 공간이 협소하고 장애물이 많은 구간에서는 무리한 당김 작업을 피해야 합니다. 전선 피복 손상이나 기존 설비 간섭이 발생하면 향후 누전, 단선, 차단기 트립의 원인이 될 수 있으므로 구간별로 경로를 확인하면서 입선 작업을 진행하였습니다.

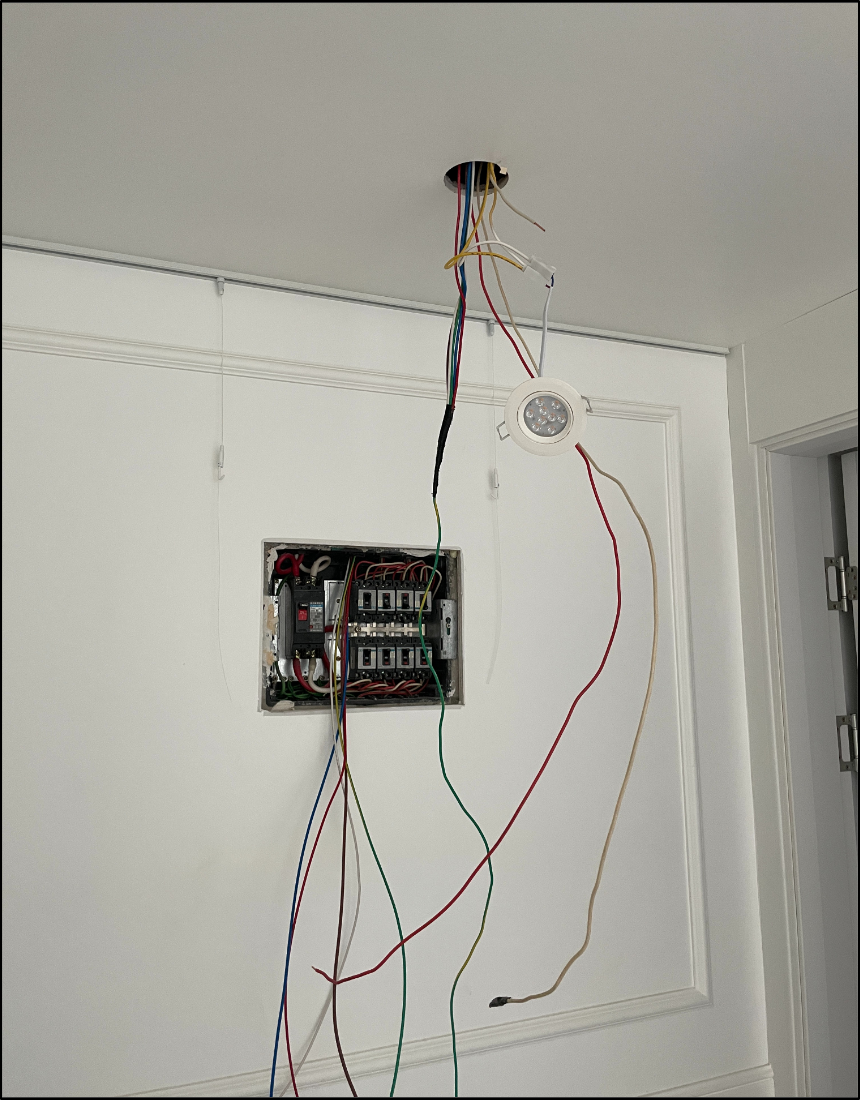

세대 분전반과 천장 개구부를 연결하여 시스템 에어컨 전용 배선을 단계적으로 인출하였습니다.

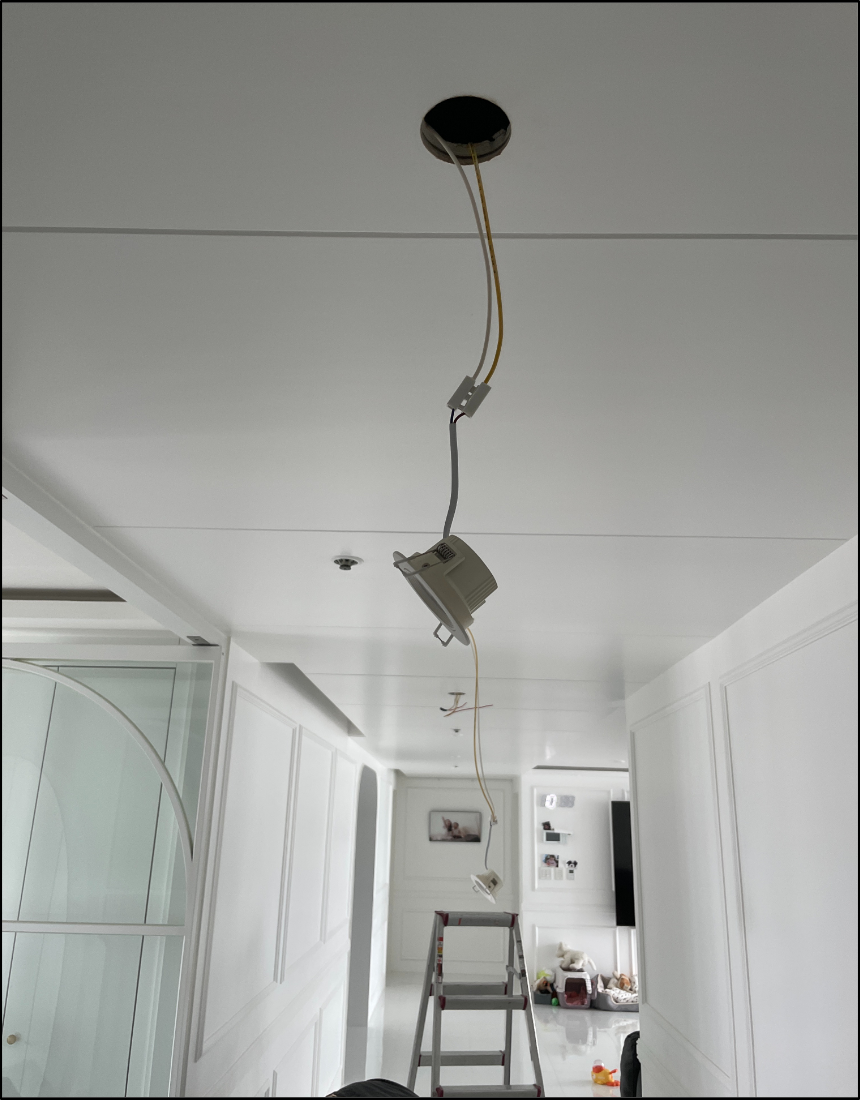

복도 천장 매립등 구간을 따라 전용 배선을 연속적으로 포설하는 과정입니다.
3-3. 거실 천장 구간 및 실외기실 방향 배선 포설
복도 끝 거실 구간을 지나 실외기실 방향으로 전용 배선을 포설하는 과정은 본 현장의 핵심 난이도 구간이었습니다. 거실 천장 내부에는 기존 조명 배선, 매립등 배선, 구조물 및 협소한 공간 조건이 있어 배선 노출 없이 실외기실 방향으로 전선을 이동시키기 위해 세밀한 경로 확인이 필요했습니다.

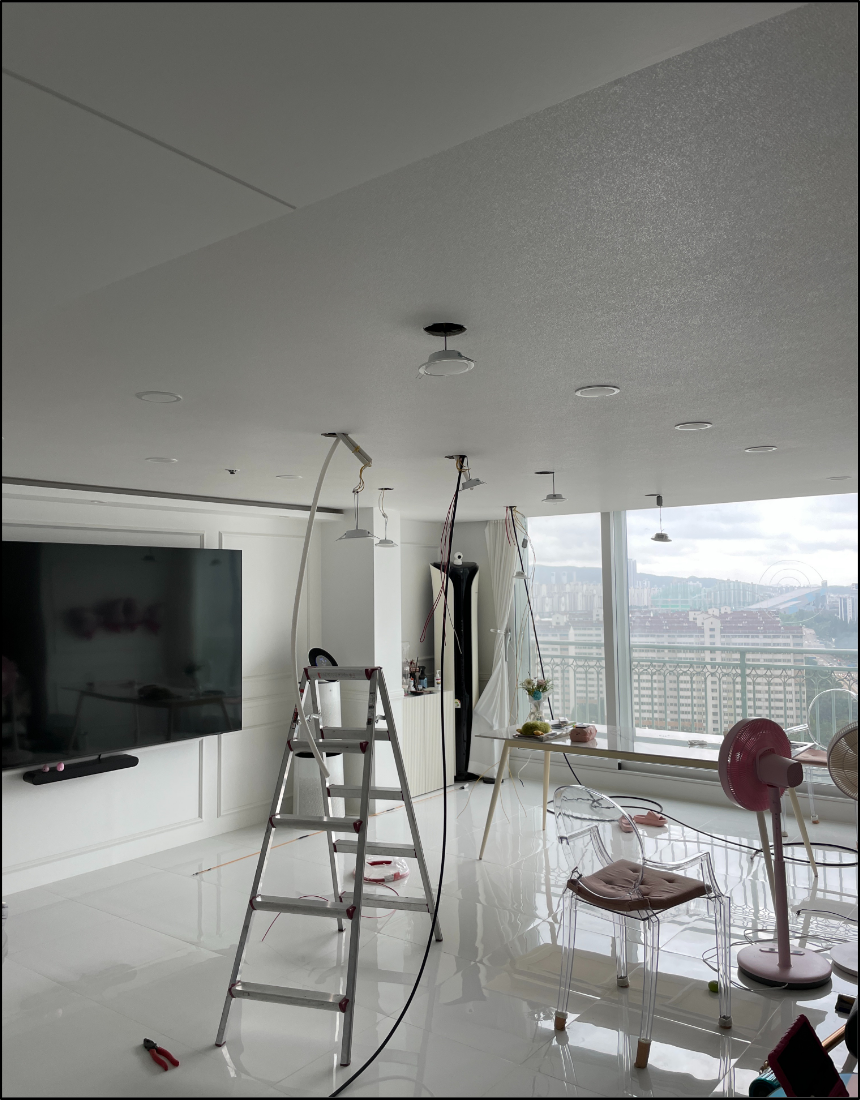

복도에서 거실 천장 내부로 이어지는 구간에 시스템 에어컨 전용 배선을 매립 시공하였습니다.
실외기실과 가까운 천장 지점까지 전용 배선을 인출한 뒤, 에어컨 설치 업체가 실외기 배관 작업 시 연결할 수 있도록 전선을 여유 있게 내려놓았습니다. 이는 후속 에어컨 설치 과정에서 접속 여유를 확보하고, 불필요한 추가 연장이나 임시 접속을 방지하기 위한 조치입니다.
3-4. 전용 누전 차단기 구성 및 분전반 정리

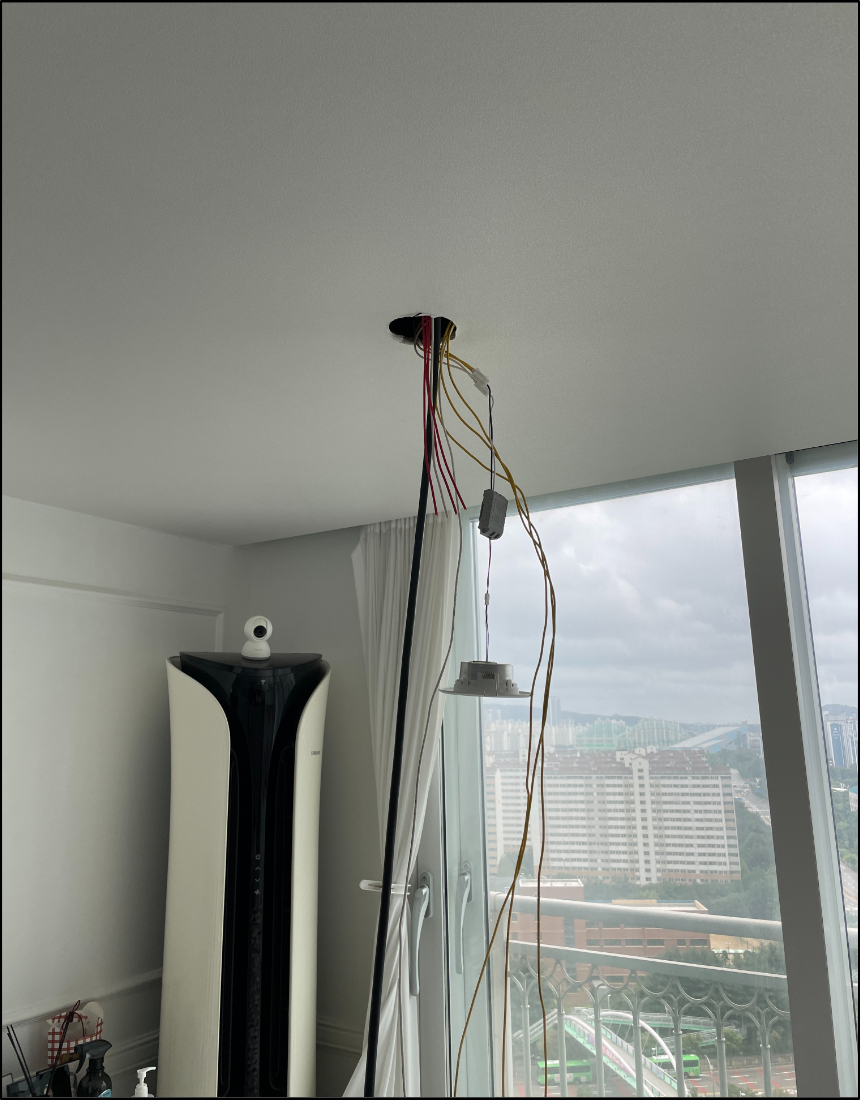

실외기실과 가까운 거실 창가 천장 지점까지 전용 배선을 인출한 상태입니다.

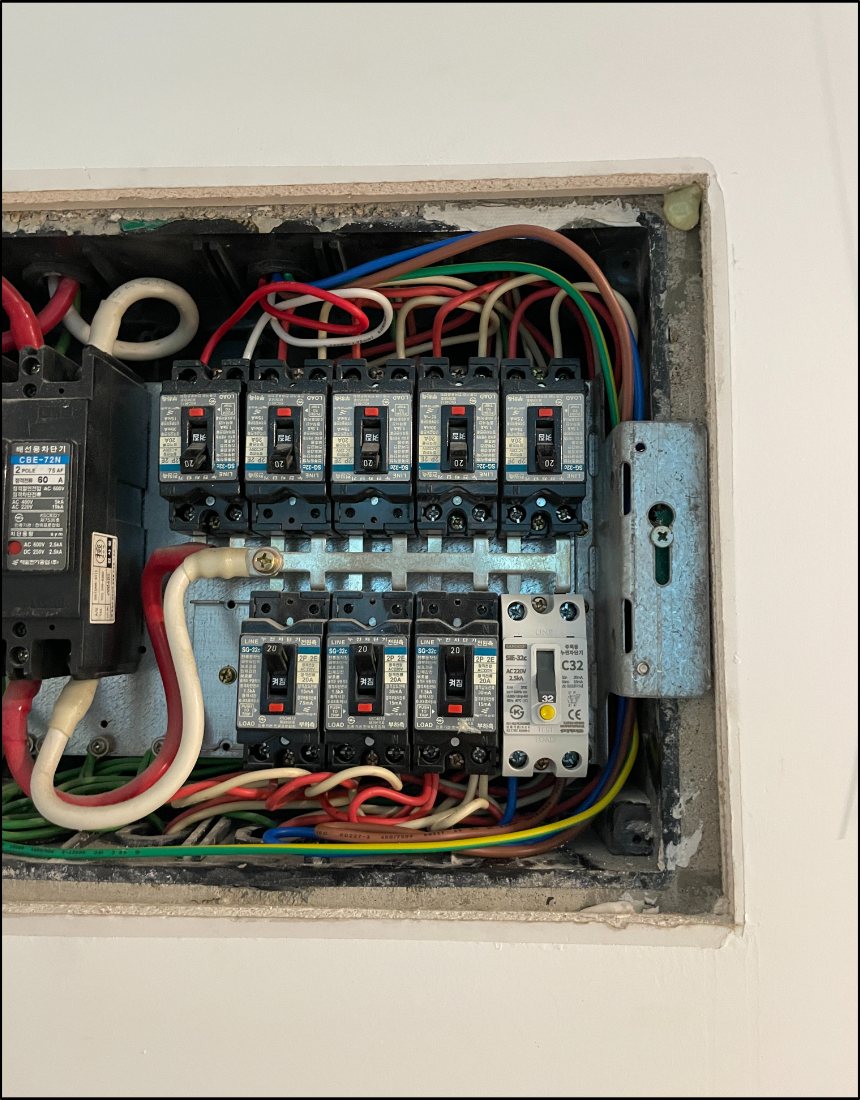

시스템 에어컨 전용 회로 구성을 위해 세대 분전반 내부 배선을 정리하고 전용 차단기를 구성하였습니다.
시스템 에어컨 전용 배선 포설 후 세대 분전반에서는 전용 누전 차단기 구성을 진행하였습니다. 시스템 에어컨은 부하 용량이 큰 설비이므로, 일반 콘센트 회로와 분리된 전용 차단기 및 전용 배선으로 구성하는 것이 안전합니다.
분전반 내부 배선은 식별과 유지관리가 가능하도록 정리하였으며, 향후 시스템 에어컨 점검 또는 차단기 확인이 필요한 경우 회로를 구분할 수 있도록 구성하였습니다. 이러한 전용 회로 구성은 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체의 책임 시공 영역입니다.
4. 안전성 검증 결과
세대 분전반에서 실외기실 인근까지 시스템 에어컨 전용 배선 포설을 완료하고, 전용 누전 차단기 구성 및 분전반 내부 배선 정리를 진행하였습니다. 천장 내부 매립 경로를 활용하여 외부 노출 없이 깔끔하게 전용 배선을 시공하였으며, 실외기실과 가까운 지점에 에어컨 업체가 연결할 수 있도록 전선을 여유 있게 인출해 두었습니다.

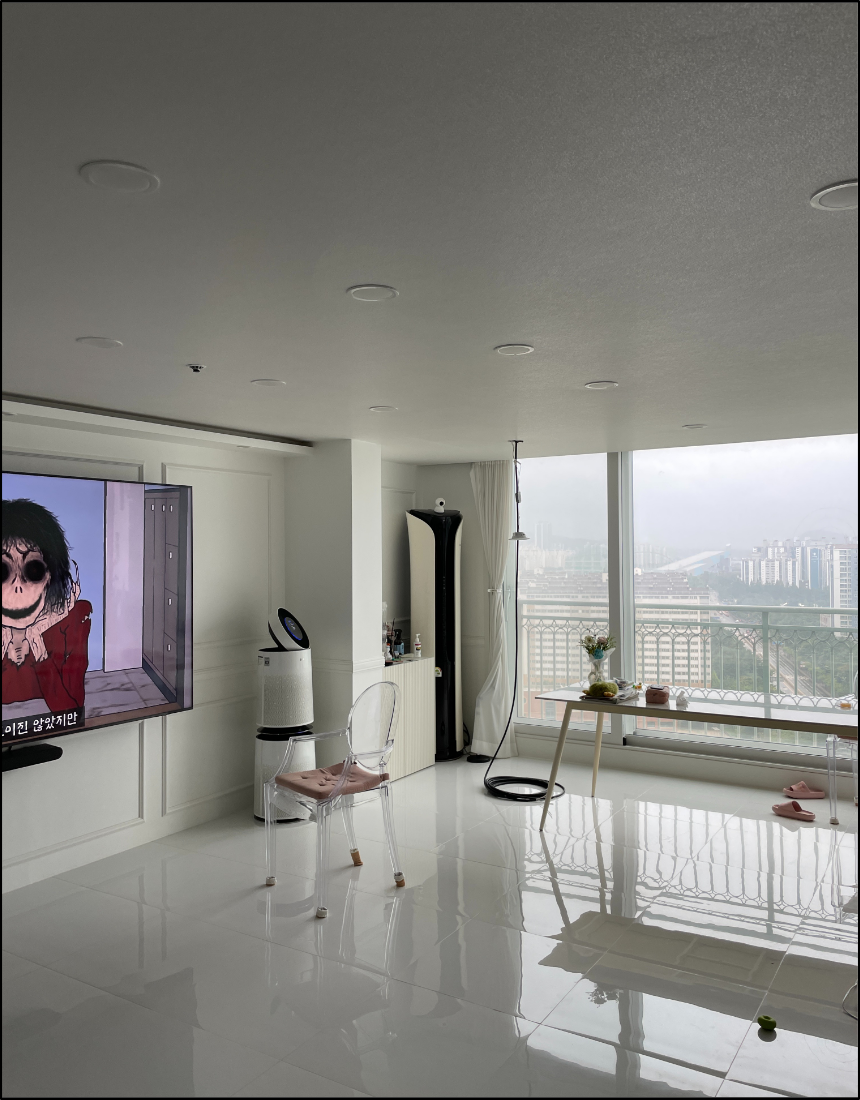

시스템 에어컨 설치 업체가 연결할 수 있도록 실외기실 인근에 전용 배선을 여유 있게 인출해 두었습니다.
전용 전기 배선 공사는 단순히 전선을 길게 연결하는 작업이 아닙니다. 부하 용량, 차단기 규격, 배선 굵기, 매립 경로, 향후 접속 위치, 절연 상태를 함께 고려해야 합니다. 특히 시스템 에어컨과 같이 전용 회로가 필요한 설비는 일반 콘센트 회로와 혼용할 경우 차단기 트립, 전선 과열, 누전 위험이 발생할 수 있습니다.
본 현장은 인테리어가 완료된 상태에서 노출 배선 없이 매립 시공을 완료한 사례로, 작업 난이도는 높았지만 고객님이 요구하신 미관과 안전성을 동시에 확보한 전기 배선 공사입니다.
5. 시스템 에어컨 전기 배선 공사 시 확인해야 할 사항
시스템 에어컨 설치 전에는 실외기 위치와 전원 공급 위치를 먼저 확인해야 합니다. 실외기실까지 전용 배선이 준비되어 있지 않으면 에어컨 설치 일정이 지연되거나, 임시 배선 또는 노출 배선 방식으로 공사가 진행될 수 있습니다.
실내 인테리어 완료 후 전용 배선을 추가하려면 작업 난이도가 높아질 수 있습니다. 따라서 시스템 에어컨 설치 계획이 있다면 인테리어 공사 전 단계에서 전용 배선 경로와 분전반 차단기 여유 공간을 함께 검토하는 것이 가장 안전합니다.
부하 용량이 큰 설비는 반드시 전용 회로로 구성해야 하며, 절연 저항 기준치 적합 여부, 차단기 규격, 전선 굵기, 접속부 상태를 함께 확인해야 합니다. 단순히 가까운 콘센트에서 전원을 끌어오는 방식은 시스템 에어컨 전기 배선 공사의 정석적인 방식이 아닙니다.
시스템 에어컨 전용 배선은 전선 굵기와 차단기 용량이 설비 조건에 맞아야 하며, 분전반에서 실외기실까지 독립 회로로 구성하는 것이 원칙입니다. 현장 조건에 따라 매립 시공 가능 여부가 달라질 수 있으므로, 공사 전 반드시 국가 정식 면허 등록 전기공사업체의 현장 진단을 받아야 합니다.
6. 무면허 불법 시공 주의
전기 관련 개인 자격증 보유 여부와 전기공사업체의 공사업 등록 여부는 별개의 사항입니다. 시스템 에어컨 전용 배선, 분전반 차단기 구성, 매립 배선 포설, 실외기 전원 회로 신설은 감전과 화재 위험이 수반되는 전기공사이므로 전기공사업법에 따라 국가 정식 등록된 전기공사업체인지 확인한 뒤 의뢰해야 합니다.
무면허 불법 시공 업체는 낮은 견적을 앞세워 공사를 진행하는 경우가 있으나, 시공 후 차단기 트립, 전선 과열, 누전, 접속부 발열, 전기 화재, 하자 책임 문제로 이어질 수 있습니다. 특히 시스템 에어컨 전용 회로는 부하 용량이 크기 때문에 정식 등록 업체의 책임 시공과 사후관리가 중요합니다.
6-1. 정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템 또는 공식 업체 조회 화면에 접속합니다.
- 업체 상호명과 사업자 정보를 정확하게 입력합니다.
- 전기공사업 등록번호와 등록 상태를 확인합니다.
- 견적서 또는 계약서에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
- 공사 범위, 책임 시공 주체, 사후관리 및 하자 대응 가능 여부를 함께 확인합니다.
6-2. 무면허 불법 시공 업체 신고 방법
- 업체명, 연락처, 작업 장소와 시공 일자를 정리합니다.
- 견적서, 계약서, 입금 내역, 문자 메시지 및 현장 사진 등 증빙자료를 확보합니다.
- 관할 시청 또는 구청의 전기공사업 담당 부서에 등록 여부와 신고 절차를 문의합니다.
- 온라인 민원이 필요한 경우 국민신문고 등 공식 민원 창구를 통해 관련 내용을 접수합니다.
바른전기는 인천 부평구 삼산동 신성 미소지움 아파트 세대에서 시스템 에어컨 설치를 위한 단상 220V, 30A 용량의 4SQ 규격 전용 배선 공사를 진행하였습니다. 세대 분전반에서 복도 천장 매립등 구간, 거실 천장 내부, 실외기실 인근까지 전용 배선을 매립 포설하고, 전용 누전 차단기 구성과 분전반 배선 정리를 완료하였습니다. 본 현장은 실내 인테리어가 완료된 상태였으나, 천장 내부 경로를 세밀하게 확인하여 배선 노출 없는 깔끔한 시스템 에어컨 전용 전기 배선 공사를 수행한 사례입니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서 규격 점검과 안전 검수를 기반으로 책임 시공을 수행합니다.
