인천 연수구 송도동 송도 갯벌타워에서 에어컨 전용 회로의 전기 사용량을 별도로 확인하기 위해 전자식 전력량계를 설치한 현장 사례입니다.
본 현장은 에어컨 전용 회로만 별도 전기요금 정산이 필요한 상황이었으며, 월별 사용량 검침을 위해 단상 220V 전자식 계량기를 EPS실 내부 분전반에 설치하였습니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서, 분전반 회로 구분, 계량기 설치 위치 확보, 1차측·2차측 전선 접속, 최종 작동 확인까지 규격에 맞춰 시공을 진행하였습니다.
본 현장은 에어컨 전용 회로의 사용 전력량을 별도로 검침하기 위해 일반 전자식 계량기를 설치한 사례입니다. EPS실 내부 메인 분전반에서 에어컨 전용 회로를 확인하고, 단상 220V 전자식 전력량계를 준비한 뒤 계량기 1차측과 2차측을 구분하여 결선하였습니다. 작업 완료 후 차단기 투입, 계량기 표시부 작동, 에어컨 전용 회로 정상 공급 상태를 확인하고 현장을 마무리하였습니다.
1. 현장 개요
| 현장 위치 | 인천 연수구 송도동 송도 갯벌타워 |
|---|---|
| 요청 내용 | 에어컨 전용 회로 전기 사용량 별도 검침 및 내부 정산용 계량기 설치 |
| 설치 방식 | 일반 전자식 전력량계 설치 |
| 확인 회로 | 에어컨 전용 회로 |
| 핵심 조치 | 회로 구분, 계량기 설치 위치 확보, 전자식 계량기 부착, 1차측·2차측 결선, 최종 작동 확인 |
계량기 설치 대상 분전반이 위치한 송도 갯벌타워 EPS실을 확인하였습니다.
1-1. EPS실 위치 확인
현장 도착 후 계량기 설치 대상 분전반이 위치한 EPS실을 확인하였습니다. EPS실은 세대 또는 구역별 전기 배선과 통신 설비가 집중되는 공간으로, 분전반 내부 작업 시 전원 계통, 차단기 구성, 접지 상태, 기존 배선 경로를 함께 확인해야 합니다.

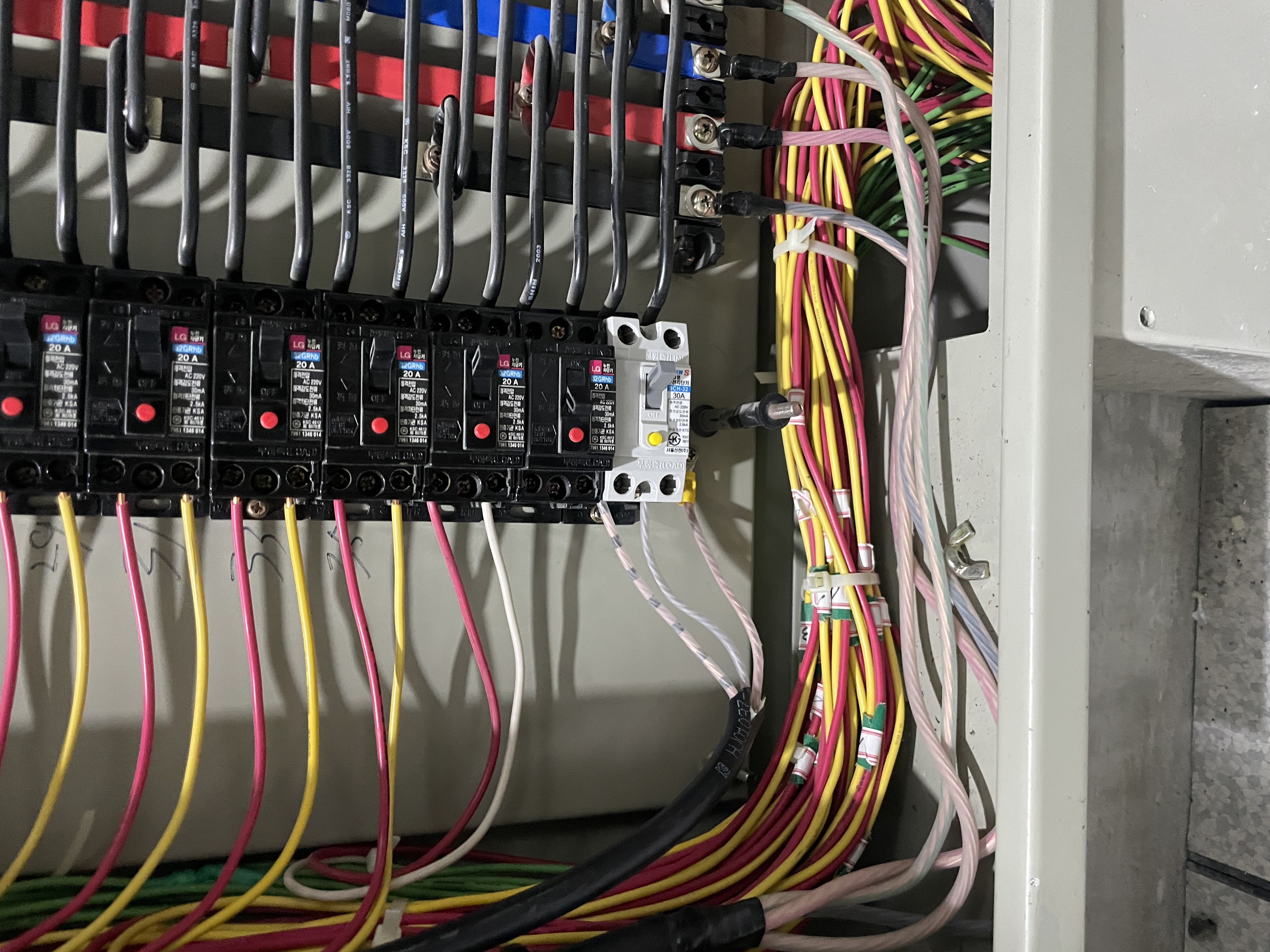

EPS실 내부 메인 분전반을 개방하고 에어컨 전용 회로와 기존 배선 상태를 확인하였습니다.
EPS실 내부 메인 분전반을 개방한 뒤 에어컨 전용 회로가 어느 차단기에서 공급되는지 확인하였습니다. 계량기 설치는 단순히 장비를 벽면에 부착하는 작업이 아니라, 전기 사용량을 정확히 계량할 수 있도록 부하측 회로를 계량기 통과 구조로 구성해야 하는 전기공사입니다.
2. 사용 장비 및 진단 데이터
에어컨 전용 회로를 구분하기 위해 분전반 내부 차단기와 부하측 배선 상태를 정밀 확인하였습니다.
| 사용 장비 | 단상 220V 전자식 전력량계, 절연 공구, 전동 공구, 수공구, 결선 확인 장비 |
|---|---|
| 계량기 종류 | LS ELECTRIC 전자식 전력량계 |
| 적용 전원 | 단상 220V 회로 |
| 점검 대상 | 에어컨 전용 차단기, 계량기 설치 위치, 1차측 전원, 2차측 부하 회로 |
| 최종 확인 | 차단기 투입 후 계량기 표시부 정상 작동 및 에어컨 전용 회로 전원 공급 확인 |
계량기 설치 전에는 한전 계량기 설치가 필요한 상황인지, 내부 정산용 일반 전자식 계량기 설치가 필요한 상황인지 먼저 구분해야 합니다. 한전 계량기는 별도 전기요금 고지 체계와 사용전점검 등 행정 절차가 수반될 수 있으며, 일반 전자식 계량기는 기존 전기 공급 구조 안에서 특정 회로의 사용량을 내부적으로 검침하기 위한 방식입니다. 본 현장은 에어컨 전용 회로의 월별 사용량 확인이 목적이었으므로 일반 전자식 전력량계 설치 방식으로 진행하였습니다.

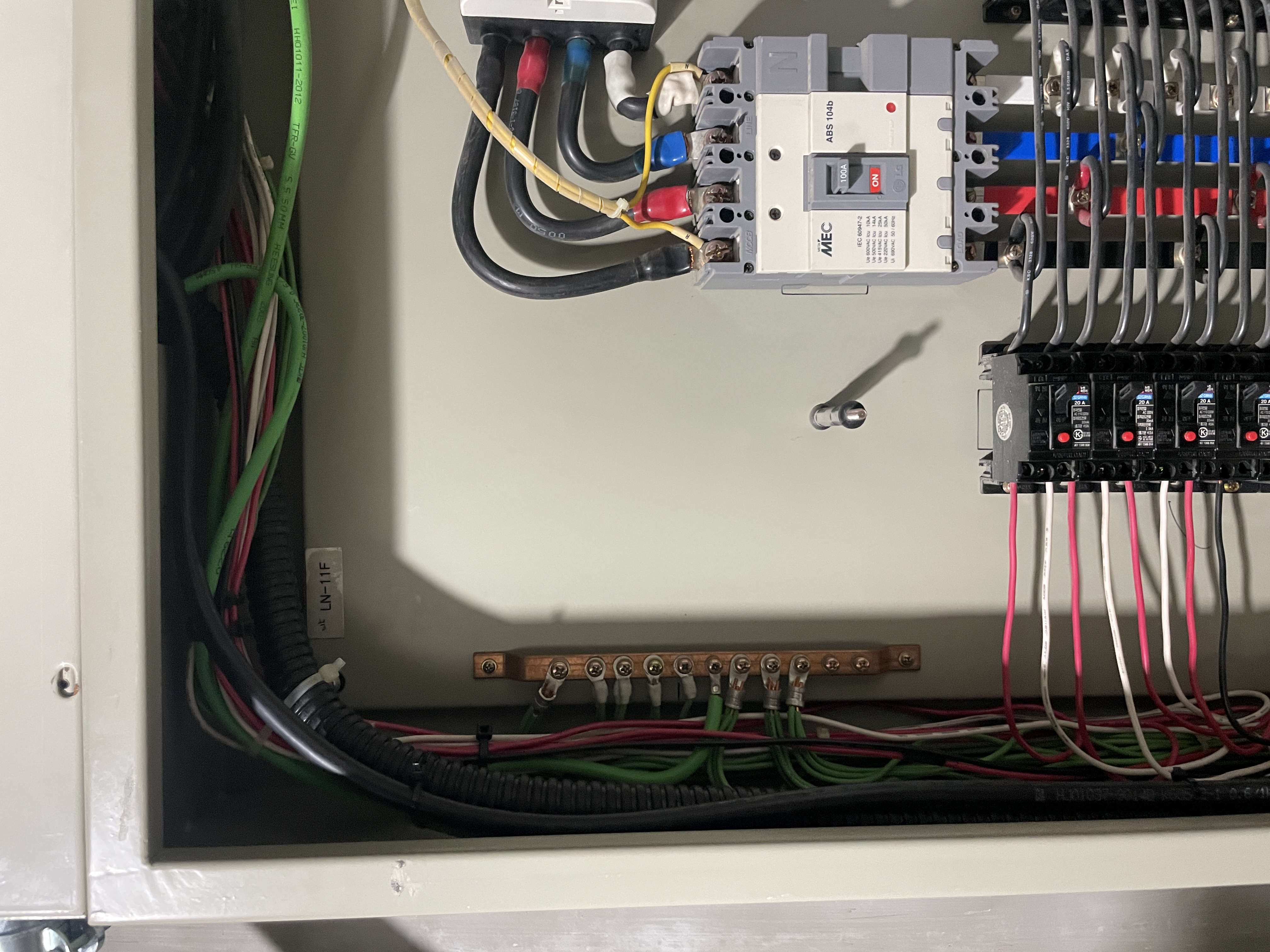

전자식 계량기 설치 위치를 확보하기 위해 분전반 상부 배선 공간과 기존 접지 단자 구성을 점검하였습니다.
계량기 설치 위치는 검침 가능성, 결선 동선, 유지관리 편의성, 기존 배선 간섭 여부를 기준으로 선정하였습니다. 분전반 내부에는 다수의 회로가 집중되어 있으므로, 임의 위치에 장비를 부착하면 추후 유지관리와 안전성에 문제가 생길 수 있습니다.

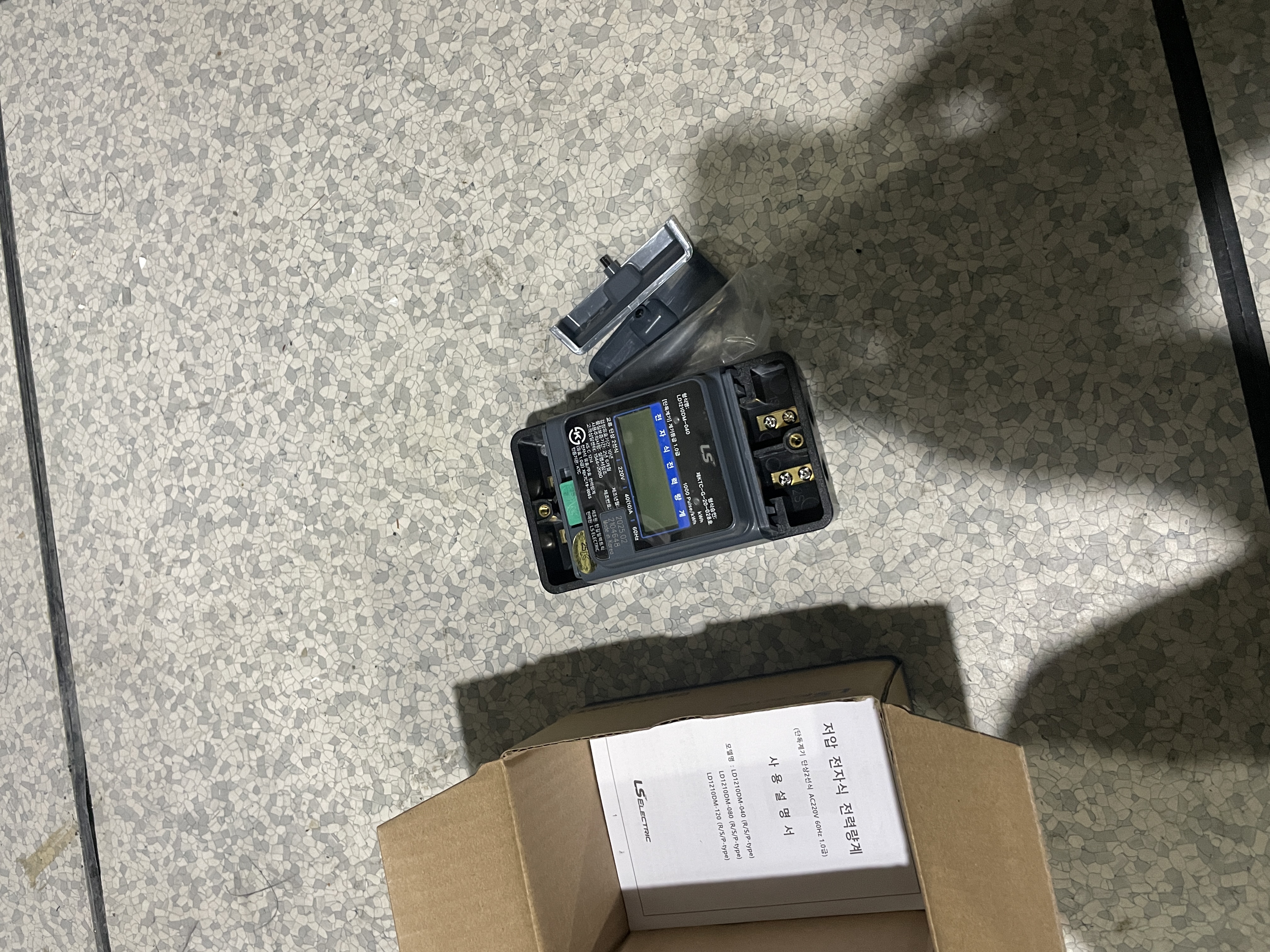

에어컨 전용 회로의 사용량 검침을 위해 LS ELECTRIC 단상 220V 전자식 전력량계를 준비하였습니다.

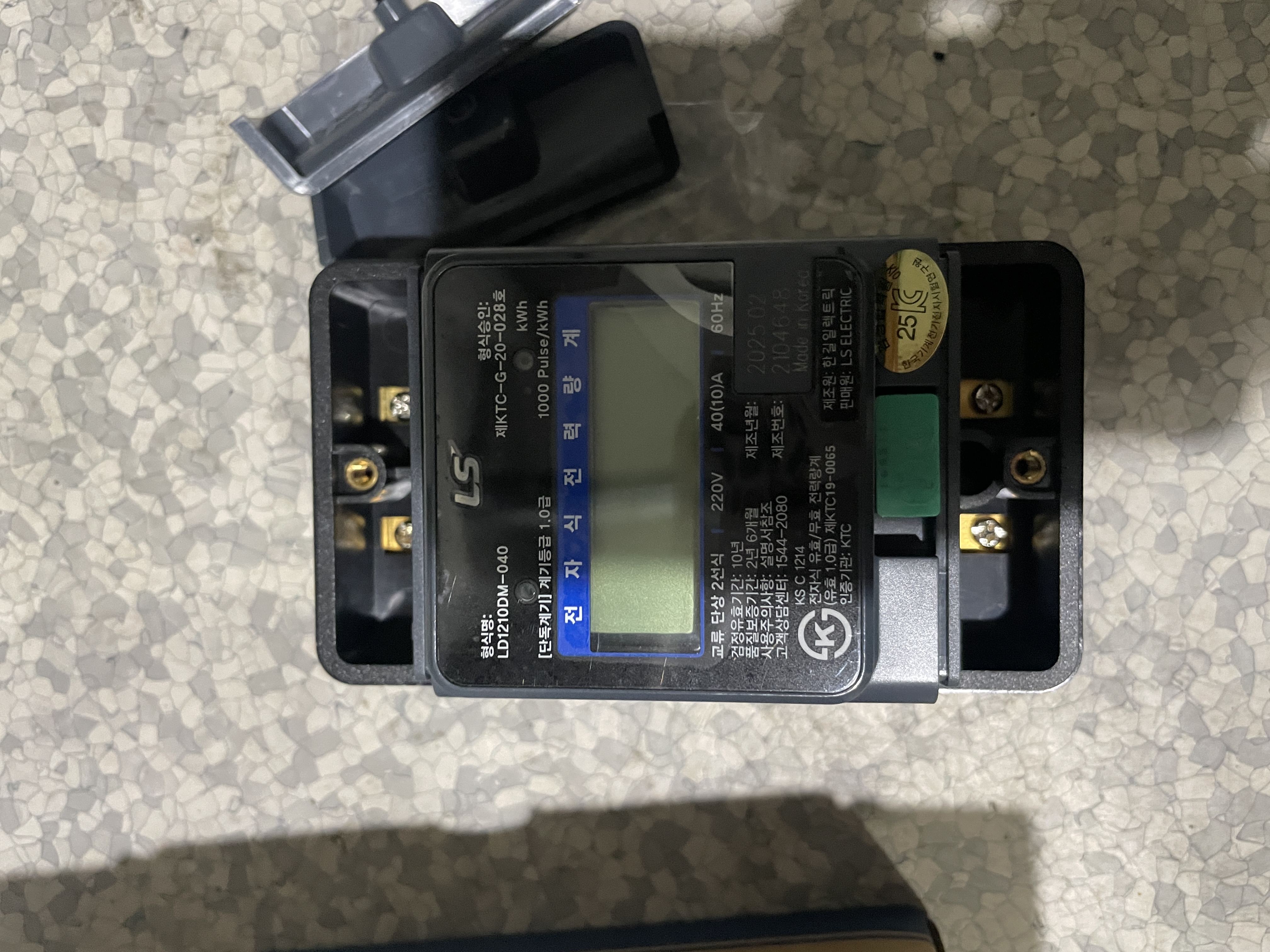

설치 전 전자식 전력량계의 정격 전압, 전류, 단상 2선식 적용 여부 등 주요 사양을 확인하였습니다.
설치 전 전자식 전력량계의 정격 전압, 전류, 단상 2선식 적용 여부, 단자 구성 등을 확인하였습니다. 계량기 사양이 실제 부하 용량과 맞지 않으면 계량 오류, 발열, 장비 손상, 차단기 동작 불량이 발생할 수 있습니다.
3. 규격 준수 시공 내역
3-1. 전자식 계량기 부착
검침과 유지관리가 가능한 위치에 전자식 계량기를 부착하고 1차측·2차측 결선 준비를 진행하였습니다.
사전에 확보한 분전반 내부 공간에 전자식 계량기를 부착하였습니다. 계량기는 검침이 가능하고 외부 충격이나 배선 간섭이 적은 위치에 고정해야 하며, 전선 인입 방향과 단자 체결 공간을 고려하여 설치해야 합니다.

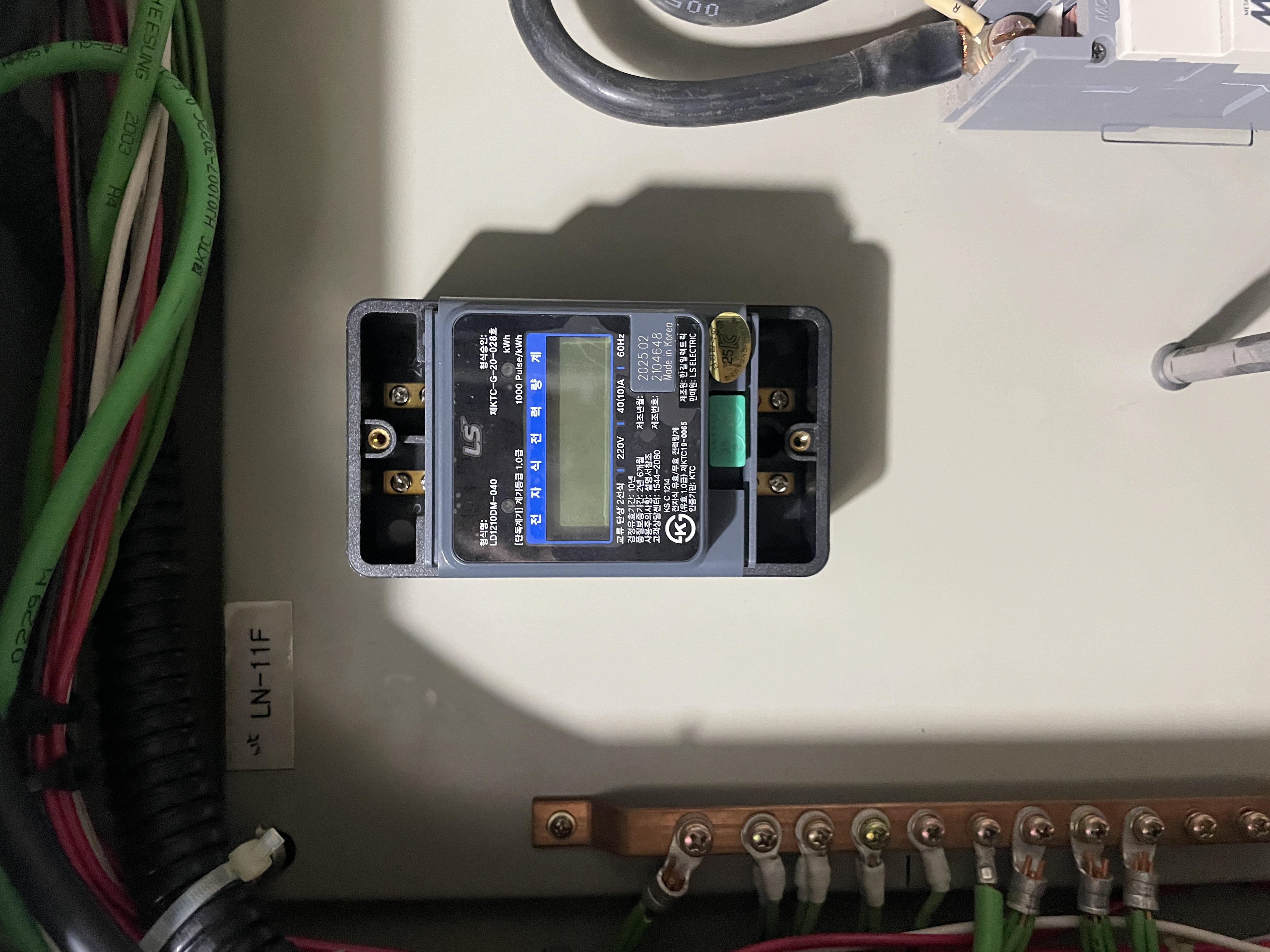

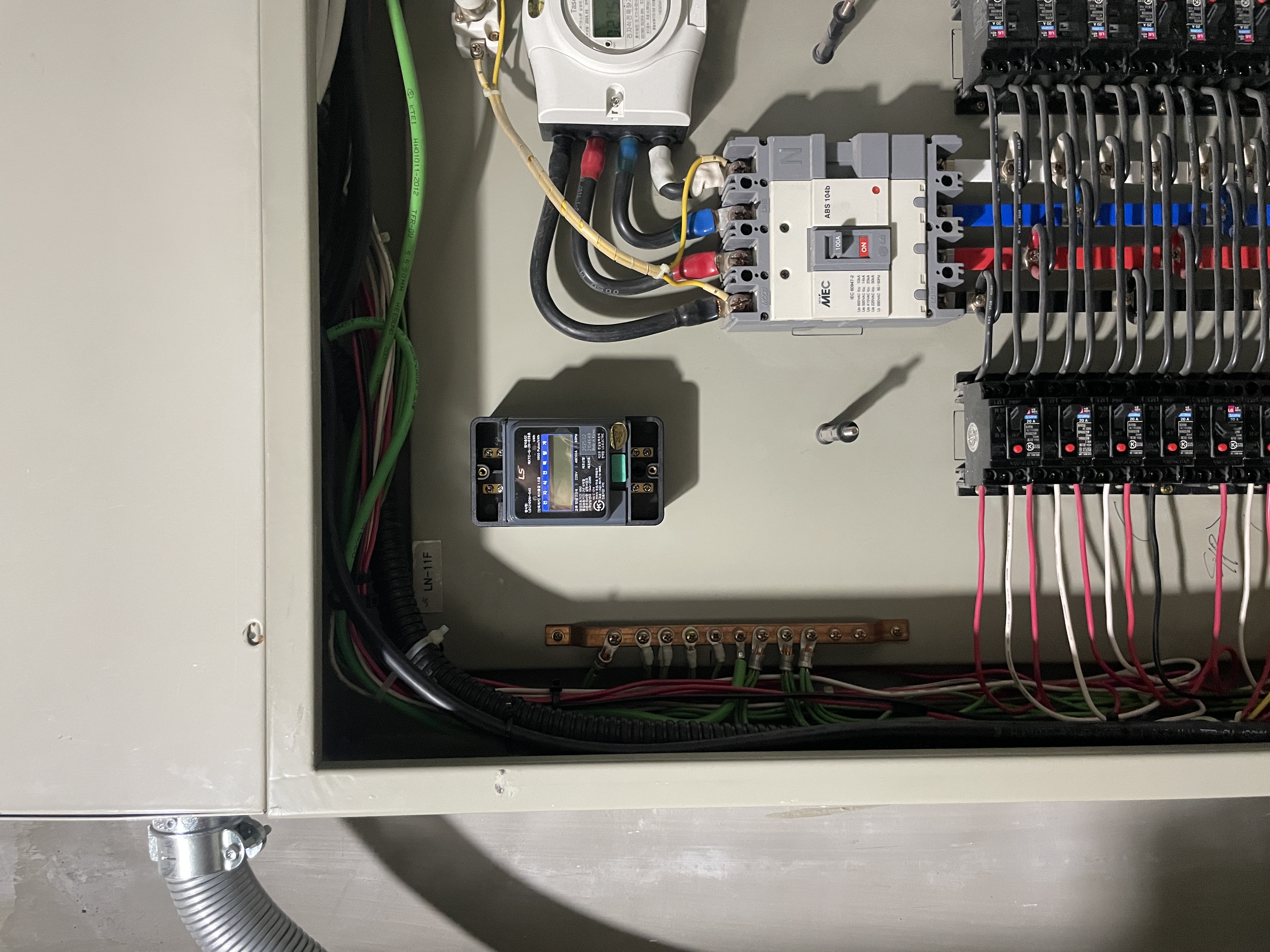

전자식 계량기 본체를 분전반 내부에 고정하고 기존 배선과 간섭이 없는지 확인하였습니다.
계량기 본체를 고정한 뒤, 전선이 과도하게 꺾이거나 장력을 받지 않도록 배선 경로를 정리하였습니다. 분전반 내부 작업은 외관상 보이지 않는 부분이지만, 접속부 체결 상태와 배선 정리가 장기적인 안전성에 직접 영향을 줍니다.
3-2. 에어컨 전용 회로 분리

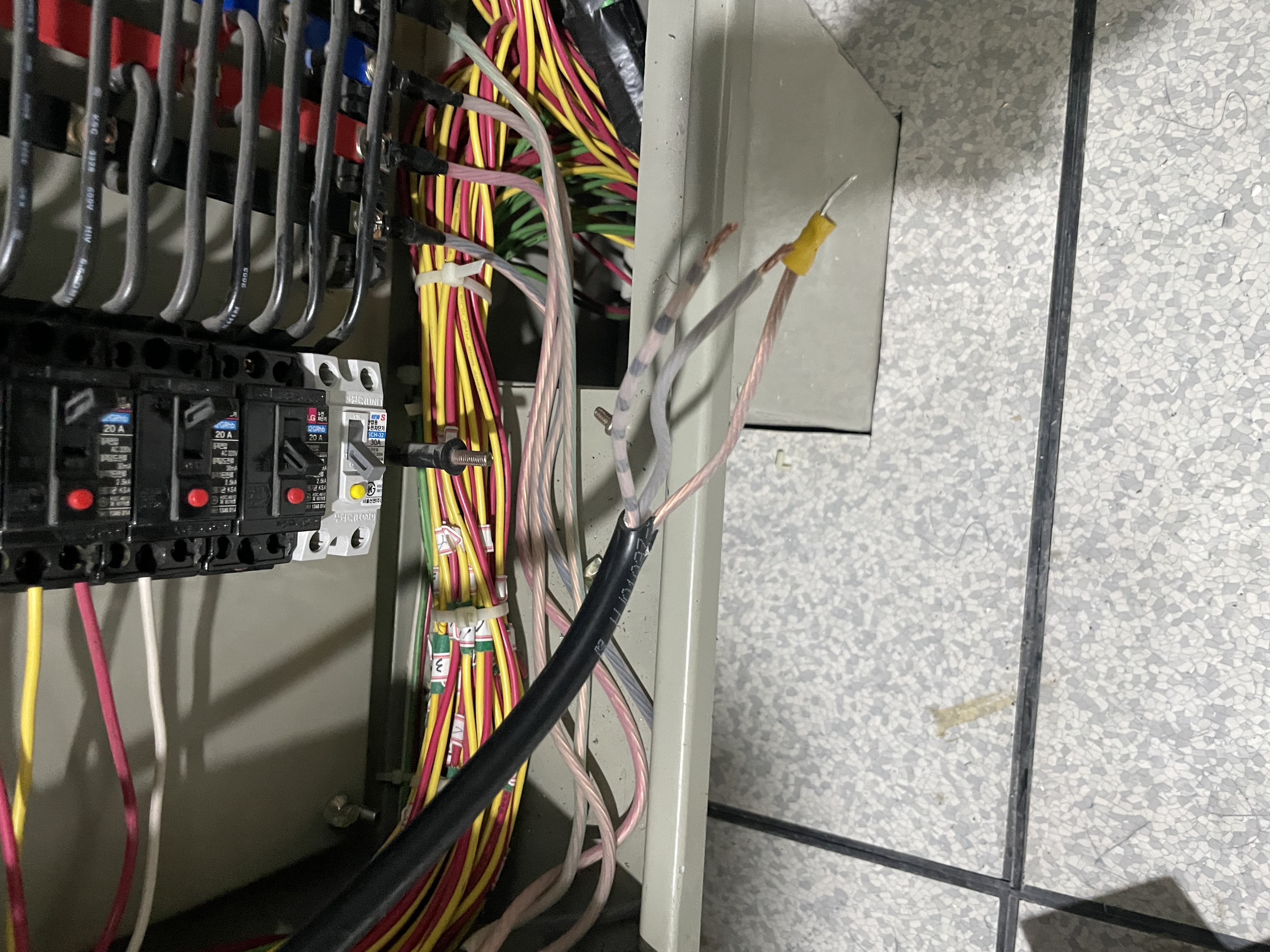

에어컨 전용 회로의 사용량이 계량기를 통해 측정되도록 부하측 전선을 분리하였습니다.
에어컨 전용 회로의 사용량이 계량기를 통해 측정되도록 기존 부하측 회로를 분리하였습니다. 이 과정에서는 해당 회로가 실제로 에어컨 전용 부하와 연결되어 있는지 확인하고, 다른 회로와 혼선되지 않도록 선로를 구분해야 합니다.
부하측 회로를 분리하지 않고 계량기를 설치하면 검침 대상이 아닌 회로가 함께 계량되거나, 반대로 에어컨 전용 회로 사용량이 누락될 수 있습니다. 따라서 계량기 설치의 핵심은 장비 부착보다 회로 구분과 정확한 결선입니다.
3-3. 계량기 2차측 부하 회로 연결

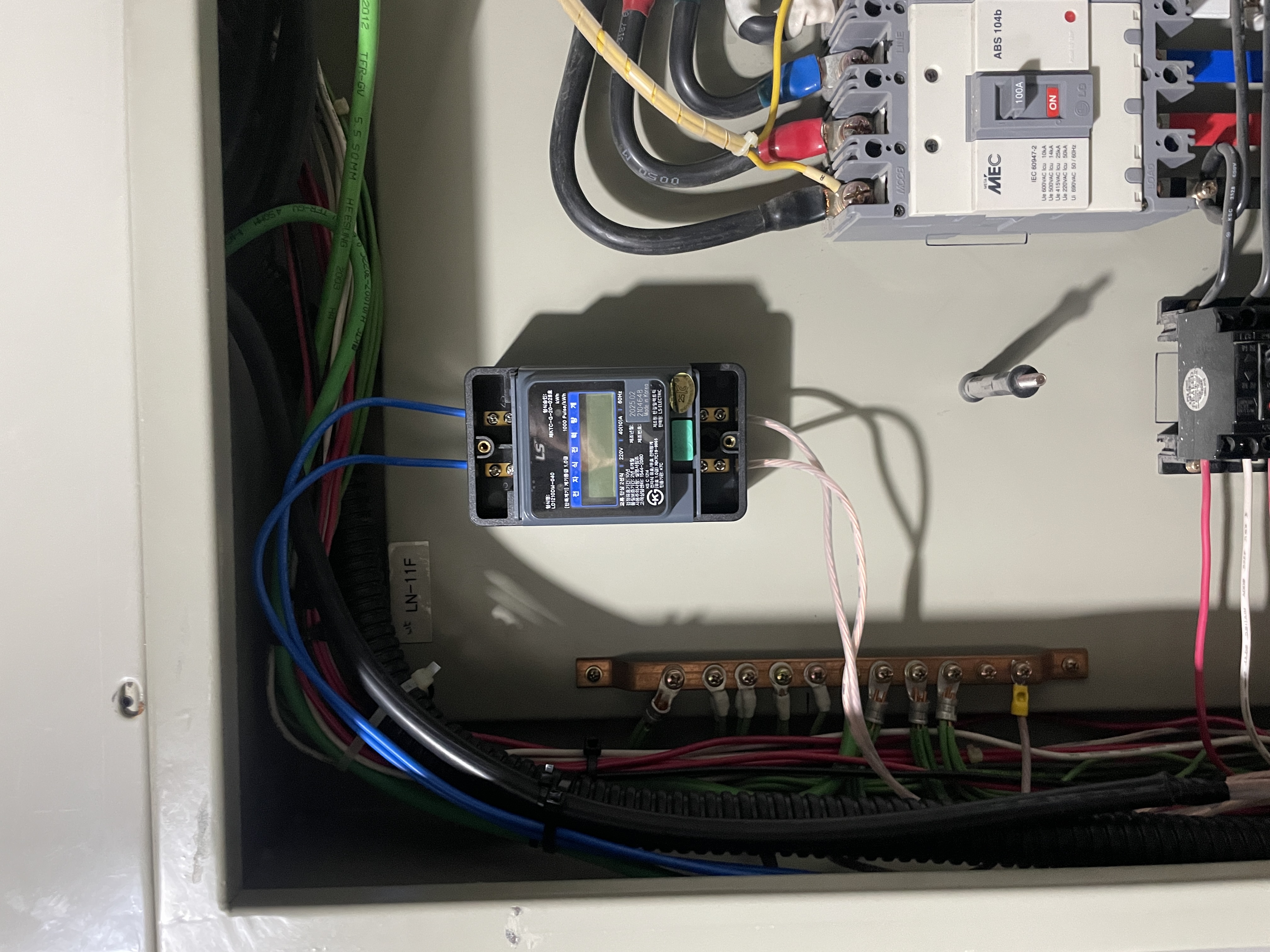

전자식 계량기의 1차측 전원과 2차측 부하 회로를 구분하여 결선하였습니다.
분리한 에어컨 전용 부하측 전선을 전자식 계량기의 2차측에 연결하였습니다. 2차측은 실제 부하로 전기가 공급되는 출력 측이므로, 결선 방향과 단자 체결 상태를 정확히 확인해야 합니다.
전선 접속부는 느슨하게 체결될 경우 발열과 접촉 불량이 발생할 수 있습니다. 따라서 결선 후에는 단자 체결 상태, 피복 물림 여부, 도체 노출 여부, 배선 간격을 확인하였습니다.
3-4. 계량기 1차측 전원 접속

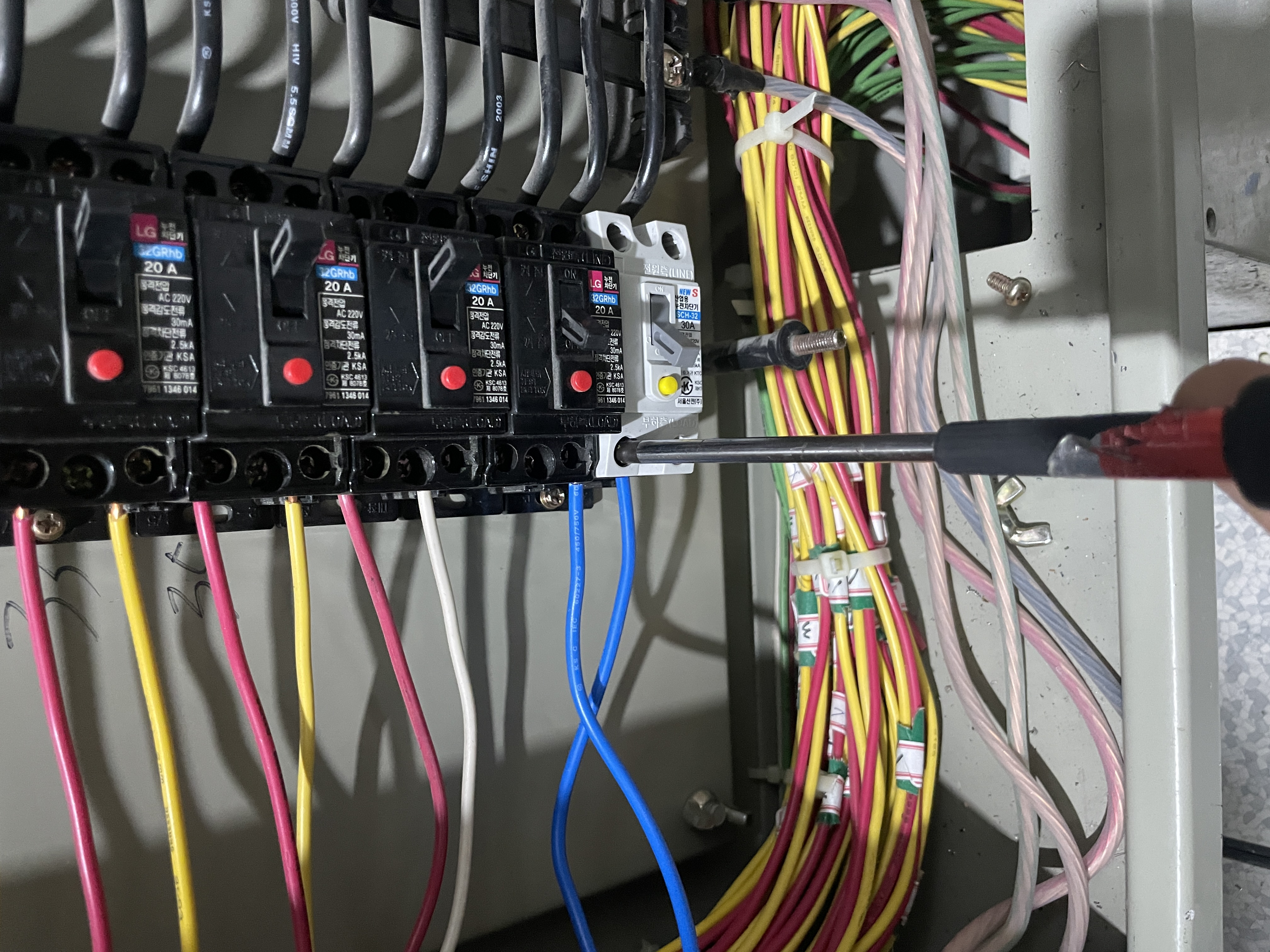

에어컨 전용 부하측 회로를 계량기 2차측에 연결하고 단자 체결 상태를 확인하였습니다.
계량기 1차측에는 에어컨 전용 차단기에서 공급되는 전원을 접속하였습니다. 1차측과 2차측 결선이 반대로 연결되면 계량값 오류 또는 장비 동작 이상이 발생할 수 있으므로, 단자 방향을 재확인하며 결선하였습니다.
계량기 설치 작업은 단상 220V 회로라고 하더라도 감전, 단락, 접속 불량 위험이 존재합니다. 특히 EPS실 내부 분전반은 다수의 회로가 동시에 존재하므로, 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체의 책임 시공이 필요합니다.
3-5. 분전반 커버 복구 및 결선 정리

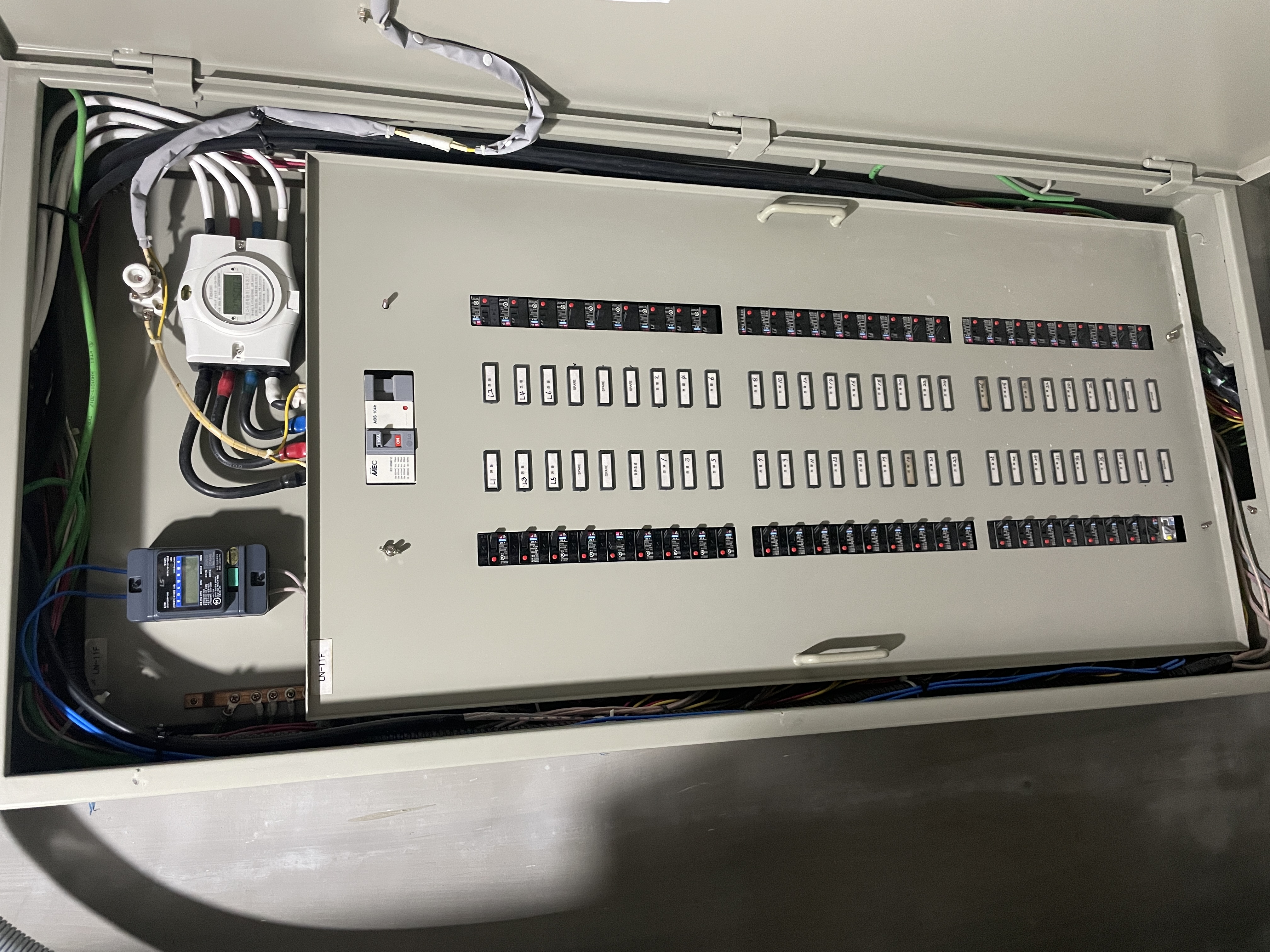

계량기 결선 완료 후 분전반 커버를 복구하고 차단기 조작 및 검침 가능 상태를 확인하였습니다.
계량기 결선이 완료된 뒤 분전반 커버를 복구하였습니다. 커버 복구 전에는 계량기 본체 고정 상태, 전선 간섭 여부, 차단기 조작 가능 여부, 검침 화면 확인 가능 여부를 종합적으로 확인하였습니다.
4. 안전성 검증 결과

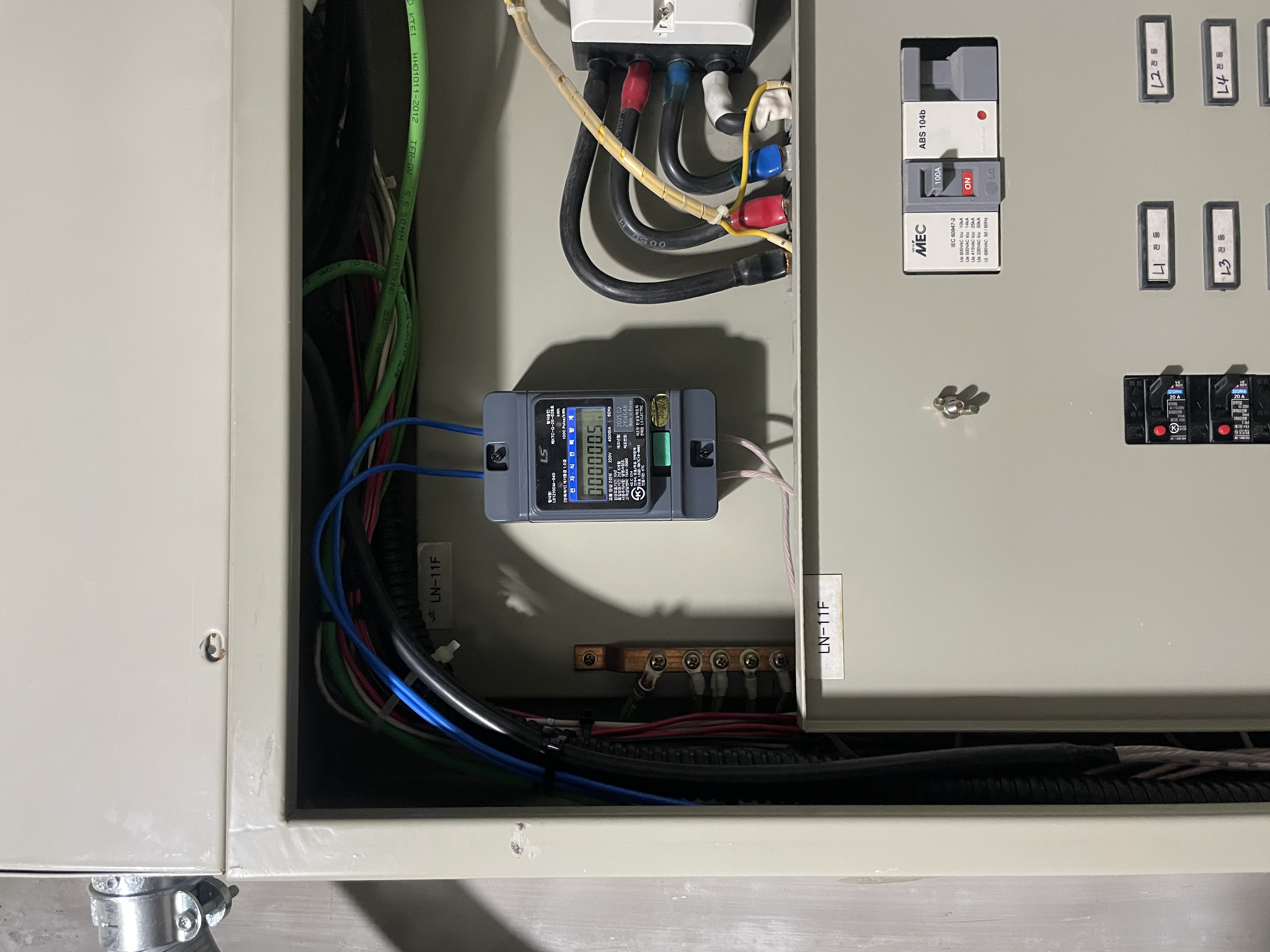

차단기 투입 후 전자식 계량기 표시부가 정상 작동하는 것을 확인하였습니다.
전자식 계량기 설치 및 결선 완료 후 에어컨 전용 회로 차단기를 투입하였습니다. 이후 계량기 표시부가 정상적으로 작동하는 것을 확인하였고, 에어컨 전용 회로가 계량기를 통과하여 공급되는 구조로 정상 구성되었음을 확인하였습니다. 최종 검수 후 분전반 주변을 정리하고 현장을 철수하였습니다.
계량기 설치 후에는 단순히 화면이 켜지는지만 확인해서는 안 됩니다. 실제 검침 대상 회로가 계량기 2차측으로 정상 연결되었는지, 1차측 전원 공급이 안정적인지, 차단기 투입 후 이상 발열이나 접속 불량 가능성이 없는지 확인해야 합니다.
본 현장은 에어컨 전용 회로만 별도 검침이 필요한 상황에 맞춰 일반 전자식 계량기를 설치한 사례입니다. 한전 계량기 설치가 필요한 공사와 달리 내부 정산용 검침 목적에 적합한 방식으로 진행하였으며, 회로 구분부터 최종 작동 확인까지 순차적으로 검수하였습니다.
5. 계량기 설치 전 반드시 구분해야 할 사항
전기 계량기 설치를 검토할 때는 먼저 한전 계량기 설치가 필요한지, 일반 전자식 계량기 설치가 필요한지 구분해야 합니다. 두 방식은 목적, 비용, 절차, 검침 구조가 다릅니다.
| 한전 계량기 설치 | 별도 전기요금 고지서 발행이 필요한 경우 검토하는 방식입니다. 전기공사, 사용전점검, 한국전력공사 관련 절차 등 행정 및 검사 과정이 수반될 수 있어 공사 비용과 기간을 함께 고려해야 합니다. |
|---|---|
| 일반 전자식 계량기 설치 | 기존 전기 공급 체계 안에서 특정 회로의 사용량을 내부적으로 검침하기 위한 방식입니다. 본 현장처럼 에어컨 전용 회로의 월별 사용량 확인이나 내부 정산이 목적일 때 적용할 수 있습니다. |
계량기 설치 방식은 현장 목적에 따라 달라집니다. 별도 고지서 발행이 필요한지, 내부 정산용 검침만 필요한지, 단상인지 삼상인지, 사용 부하의 용량이 어느 정도인지 확인한 뒤 적합한 계량기와 시공 방식을 결정해야 합니다.
계량기 설치는 검침 장치만 부착하는 작업이 아닙니다. 전원 공급 방식, 차단기 정격, 부하 용량, 계량기 사양, 전선 접속 방향, 접지 및 절연 상태를 함께 확인해야 합니다. 특히 분전반 내부 결선 작업은 전기 안전과 직접 관련되므로 무면허 불법 시공을 피하고 정식 면허 등록 업체에 의뢰해야 합니다.
6. 무면허 불법 시공 주의
전기 관련 개인 자격증 보유 여부와 전기공사업체의 공사업 등록 여부는 별개의 사항입니다. 계량기 설치, 분전반 결선, 차단기 회로 변경, 전기 배선 연결 작업은 감전과 화재 위험이 수반되는 전기공사입니다. 따라서 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체인지 확인한 뒤 의뢰해야 합니다.
무면허 불법 시공 업체가 분전반 내부 회로를 임의로 변경할 경우, 계량값 오류, 회로 혼선, 차단기 오동작, 접속부 발열, 감전, 전기 화재 위험이 발생할 수 있습니다. 특히 계량기는 전기요금 정산과 직접 관련되므로 잘못 설치될 경우 사용량 분쟁으로 이어질 수 있습니다.
6-1. 정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템 또는 공식 업체 조회 화면에 접속합니다.
- 업체 상호명과 사업자 정보를 정확하게 입력합니다.
- 전기공사업 등록번호와 등록 상태를 확인합니다.
- 견적서 또는 계약서에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
- 공사 범위, 책임 시공 주체, 사후관리 및 하자 대응 가능 여부를 함께 확인합니다.
6-2. 무면허 불법 시공 업체 신고 방법
- 업체명, 연락처, 작업 장소와 시공 일자를 정리합니다.
- 견적서, 계약서, 입금 내역, 문자 메시지 및 현장 사진 등 증빙자료를 확보합니다.
- 관할 시청 또는 구청의 전기공사업 담당 부서에 등록 여부와 신고 절차를 문의합니다.
- 온라인 민원이 필요한 경우 국민신문고 등 공식 민원 창구를 통해 관련 내용을 접수합니다.
바른전기는 인천 연수구 송도동 송도 갯벌타워 현장에서 에어컨 전용 회로의 사용량을 별도로 확인하기 위한 전자식 전력량계 설치 작업을 진행하였습니다. EPS실 내부 메인 분전반에서 에어컨 전용 회로를 구분하고, 계량기 설치 위치 확보, 전자식 계량기 부착, 1차측·2차측 전선 접속, 차단기 투입 후 정상 작동 확인까지 완료하였습니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서, 분전반 작업, 계량기 설치, 전기 배선 공사, 누전 수리 등 전기 안전과 직결되는 작업을 책임 있게 수행합니다.
