부천 상가 전기 증설, 메인 분전반 교체 현장 사례
작성일2026-06-19
본문
바른전기는 전기공사업법을 준수하는 국가 공인 정식 면허 등록 전기공사 업체로서, 부천 지역 상가 전기 증설, 메인 분전반 교체, 카페 인테리어 전기공사, 외선 교체, 접지공사, KEC 규격 기초 배선 공사를 수행하고 있습니다.
이번 현장은 부천 상가 카페 운영을 목적으로 진행한 전기 증설 및 메인 분전반 교체 전기공사 사례입니다. 기존 계약전력은 단상 5kW였으나, 안정적인 카페 운영을 위해 3상 4선식 220V/380V 전압 공급 방식과 계약전력 증설 15kW가 필요한 상태였습니다.
최종적으로 총 20kW 규모의 안정적인 전기 사용을 목표로 KEC 기준에 따른 전기공사 계획을 수립하였으며, 목공팀이 가벽을 시공하기 전 단계에서 벽체 매립 전기 배선, SF 후렉시블 금속 배관 시공, 외선 교체, 신규 메인 분전반 교체 작업을 순차적으로 진행했습니다.
1. 현장 개요
| 현장 위치 | 경기도 부천 지역 상가 |
|---|---|
| 공사 구분 | 카페 인테리어 전기공사, 전기 증설, 메인 분전반 교체 |
| 공사 요청 배경 | 카페 운영을 위해 냉난방기, 커피머신, 제빙기, 냉장·냉동 설비, 주방 설비, 조명, 일반 콘센트 등 다양한 전기 부하를 안정적으로 사용해야 했습니다. 기존 계약전력은 단상 5kW였으나, 카페 운영 부하를 감당하기에 부족하여 3상 4선식 220V/380V 전압 공급 방식 및 15kW 계약전력 증설이 필요한 상황이었습니다. |
| 시공 범위 | KEC 규격 기초 배선, SF 후렉시블 금속 배관 시공, 벽체 매립 배선, 외선 교체, 신규 메인 분전반 제작 및 교체, 부하측 배관 연결, 부하측 전선 결선, 누전 차단기 회로 구성, 외부 집합 계량기함 박스 내부 차단기 설치, 계량기함 박스 설치, 접지저항 수치 확인, 전압 측정, 사용전점검 기준 확인 |
카페 전기공사는 일반 상가 전기공사보다 부하 분산과 회로 구성이 중요합니다. 커피머신, 온수기, 제빙기, 냉장고, 에어컨, 조명, 콘센트 설비가 동시에 사용될 수 있으므로 기존 단상 5kW 전력만으로는 안정적인 운영이 어렵습니다.
따라서 본 현장은 단순 분전반 교체가 아니라, 카페 운영 목적에 맞춰 계약전력 증설, 외선 교체, 메인 분전반 제작, 부하별 누전 차단기 구성, 접지 상태 확인까지 포함한 종합 전기공사로 진행했습니다.
2. 현장 진단 및 공사 계획
| 기존 전기 상태 | 기존 계약전력은 단상 5kW였으며, 카페 운영에 필요한 전체 부하를 감당하기에 부족한 상태였습니다. 또한 인테리어 공사 전 단계였기 때문에 벽체 마감 전 매립 배선과 분전반 교체 계획을 함께 수립해야 했습니다. |
|---|---|
| 증설 계획 | 기존 단상 전원 사용 구조에서 3상 4선식 220V/380V 전압 공급 방식으로 변경하고, 15kW 계약전력 증설을 통해 총 20kW 규모의 안정적인 전기 사용 환경을 구성하는 계획을 수립했습니다. |
| 내선 공사 계획 | 목공팀이 가벽을 시공하기 전 단계에서 기초 배선까지만 우선 진행했습니다. 벽체 내부에 매립될 전기 배선은 SF 후렉시블 금속 배관을 사용하여 보호하고, 향후 마감 이후에도 회로 안정성과 유지관리성이 확보되도록 배선 경로를 정리했습니다. |
| 분전반 교체 계획 | 카페 운영 부하에 맞춰 신규 메인 분전반을 사전 제작하고, 기존 분전반을 철거한 뒤 신규 외함 설치, 소판 결합, 부하측 배관 연결, 각 누전 차단기별 부하측 전선 연결 순서로 교체 작업을 계획했습니다. |
| 최종 검수 항목 | 메인 전력 공급 상태, 3상 4선식 220V/380V 전압 확인, 누전 차단기 결선 상태, 부하측 회로 구분, 접지저항 수치, 전압 측정, 사용전점검 기준 적합 여부를 확인했습니다. |
3. 규격 준수 시공 내역
3-1. KEC 규격에 따른 기초 배선 작업
먼저 카페 인테리어 도면과 전기 사용 계획을 기준으로 조명, 콘센트, 주방 설비, 냉난방 설비, 전용 장비 회로의 배선 위치를 검토했습니다. 이후 목공팀이 가벽을 설치하기 전 단계에서 벽체 내부로 매립될 기초 배선 작업을 진행했습니다.
벽체 내부로 매립되는 전선은 외부 충격과 마감재 간섭을 고려해야 하므로 SF 후렉시블 금속 배관을 사용하여 배선을 보호했습니다. 이는 전선 피복 손상, 절연 불량, 누전 위험을 줄이고 향후 유지관리성을 확보하기 위한 시공 방식입니다.
3-2. 외선 교체 및 3상 4선식 전원 공급 준비
기존 단상 5kW 계약전력으로는 카페 운영에 필요한 전기 부하를 안정적으로 감당하기 어려웠기 때문에 15kW 계약전력 증설과 3상 4선식 220V/380V 전원 공급 방식을 기준으로 외선 교체 작업을 진행했습니다.
외선 교체는 메인 전력 공급 안정성과 직접 연결되는 작업입니다. 전선 규격, 인입 경로, 계량기함 구성, 차단기 용량, 접지 상태가 함께 검토되어야 하며, 내선 분전반과 외부 계량 설비가 정상적으로 연동되어야 합니다.
3-3. 신규 메인 분전반 제작 및 외함 설치
카페 운영 목적에 맞춰 신규 메인 분전반을 사전 제작했습니다. 분전반은 조명 회로, 일반 콘센트 회로, 주방 장비 회로, 냉난방 회로, 전용 장비 회로가 구분될 수 있도록 구성했습니다.

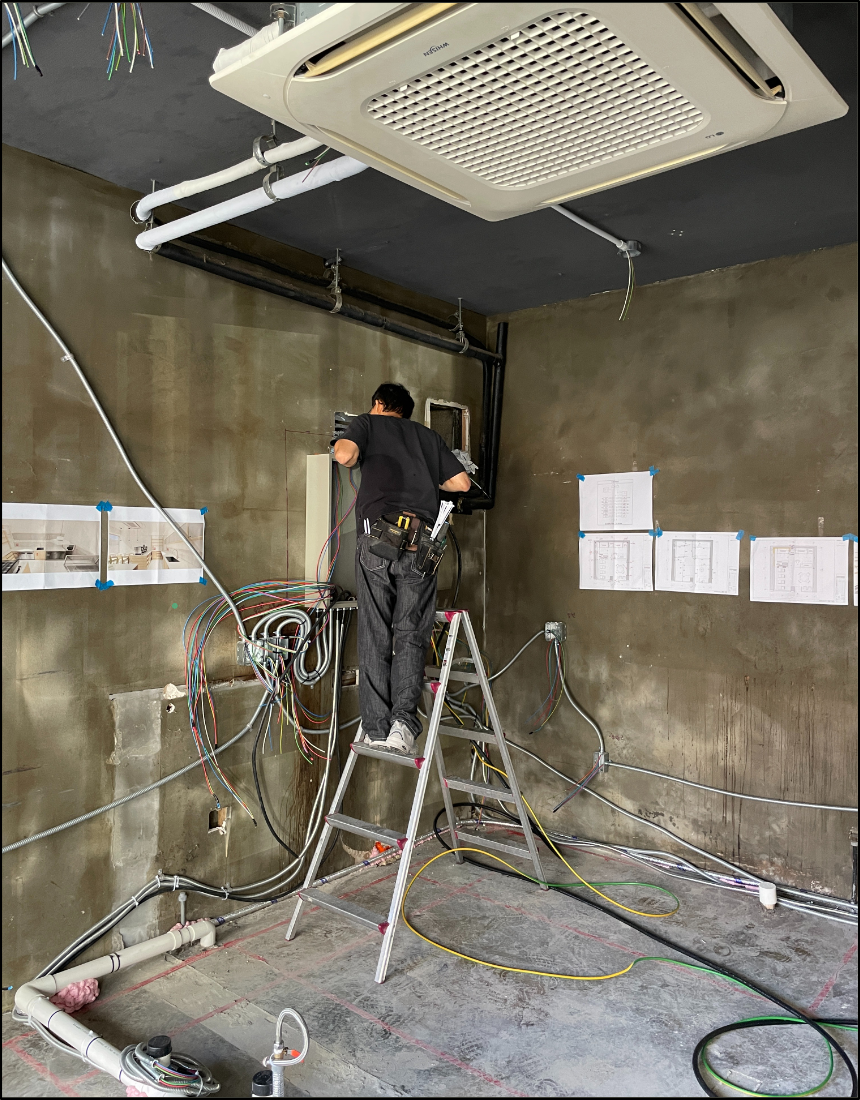

카페 운영을 위한 전기 증설과 메인 분전반 교체에 앞서 기초 배선과 벽체 매립 배선 작업을 진행하는 모습입니다.
현장에서는 먼저 신규 분전반 외함을 지정 위치에 설치했습니다. 외함 설치 시에는 벽체 고정 상태, 수평 상태, 문 개폐 공간, 부하측 배관 인입 공간, 메인 전원 인입 공간, 향후 점검 접근성을 함께 확인했습니다.

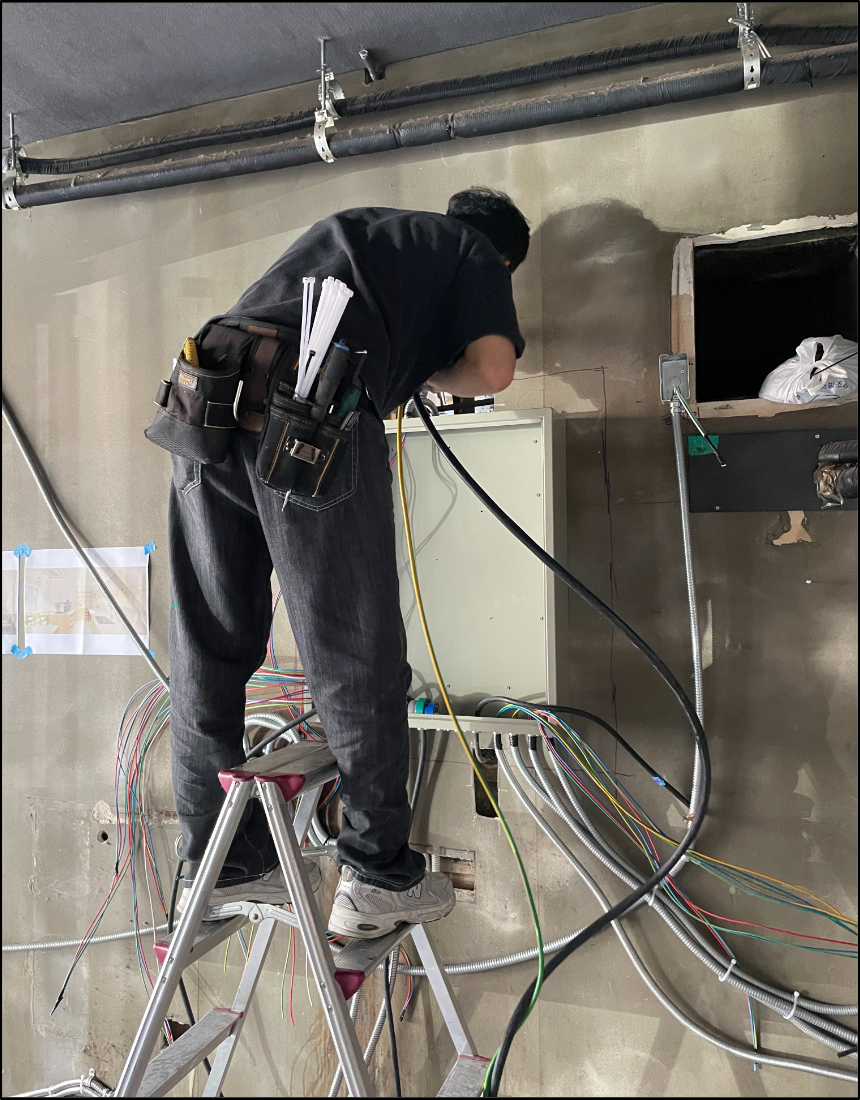

신규 메인 분전반 외함을 설치하고 SF 후렉시블 금속 배관을 통해 부하측 배선을 인입하는 모습입니다.
3-4. 소판 결합 및 부하측 배관 연결
외함 설치가 완료된 뒤 차단기와 부스바가 구성된 소판을 결합했습니다. 이후 기초 배선 단계에서 준비한 부하측 배관을 신규 분전반 하부 및 측면 인입부에 연결했습니다.

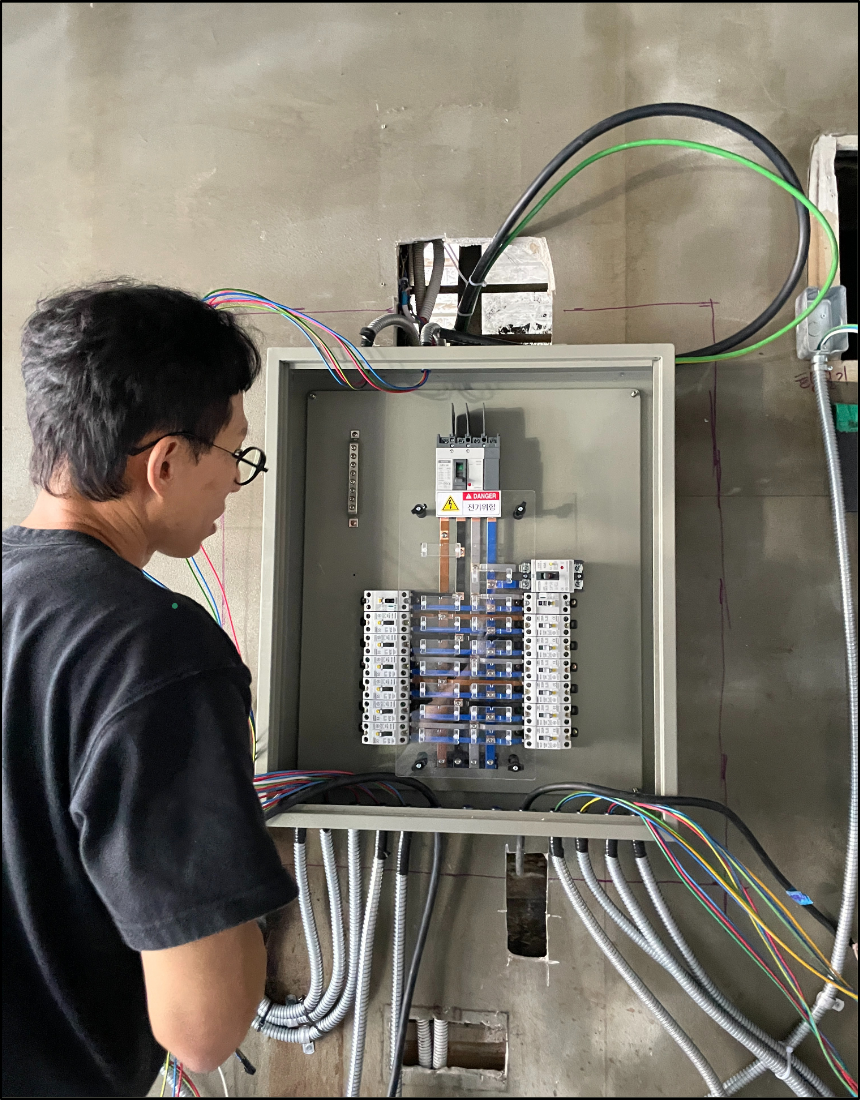

신규 메인 분전반 외함에 차단기 소판을 결합하고 부하측 전선 연결을 준비하는 모습입니다.
카페 조명, 콘센트, 장비 회로를 누전 차단기별로 구분하여 결선하는 모습입니다.
부하측 배관은 각 회로별 전선이 혼재되지 않도록 정리했으며, 전선 인입부에는 마감 처리를 적용하여 피복 손상 가능성을 줄였습니다. 분전반 내부 배선은 회로 식별이 가능하도록 정리하고, KEC 기준에 맞춰 표기했습니다.

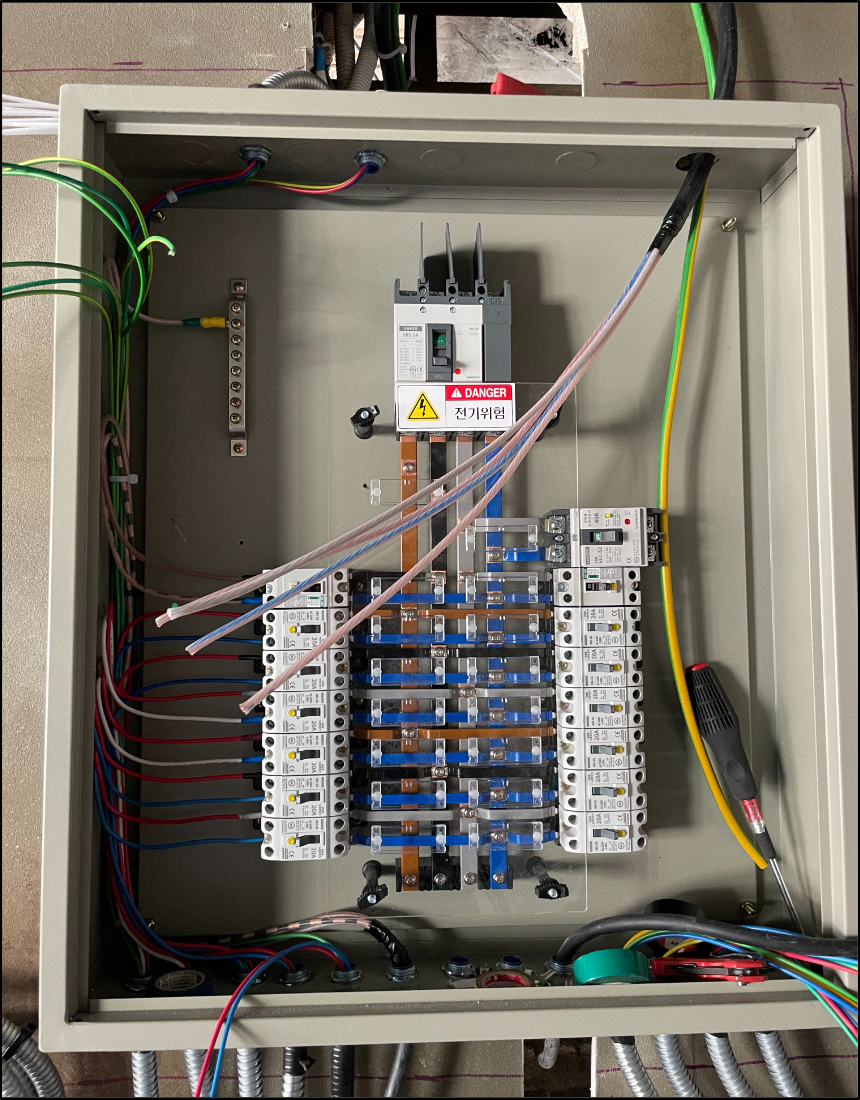

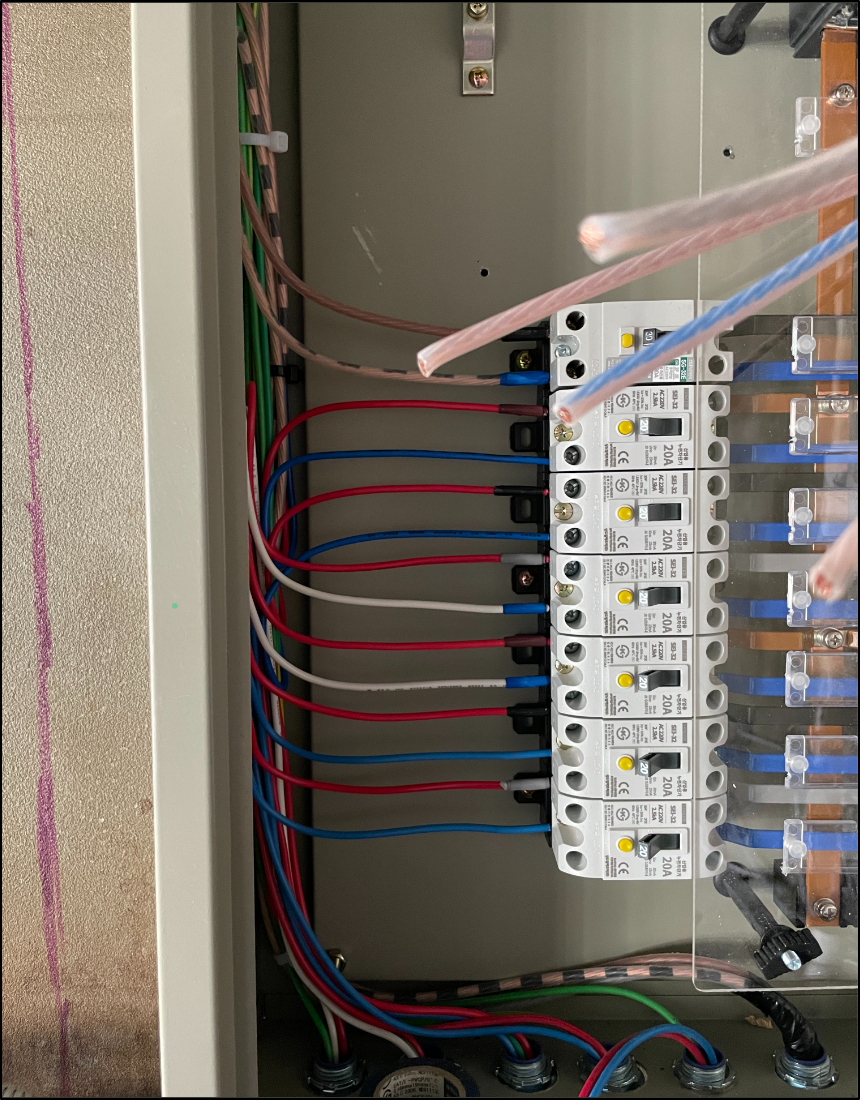

분전반 내부에서 각 부하측 전선을 누전 차단기에 연결하고 회로를 정리한 상세 모습입니다.
3-5. 누전 차단기별 부하측 전선 연결
각 부하측 전선 라인은 해당 회로의 누전 차단기에 연결했습니다. 카페는 물 사용 설비와 전열 부하가 많은 업종이므로, 누전 차단기 구성과 접지 상태가 매우 중요합니다.

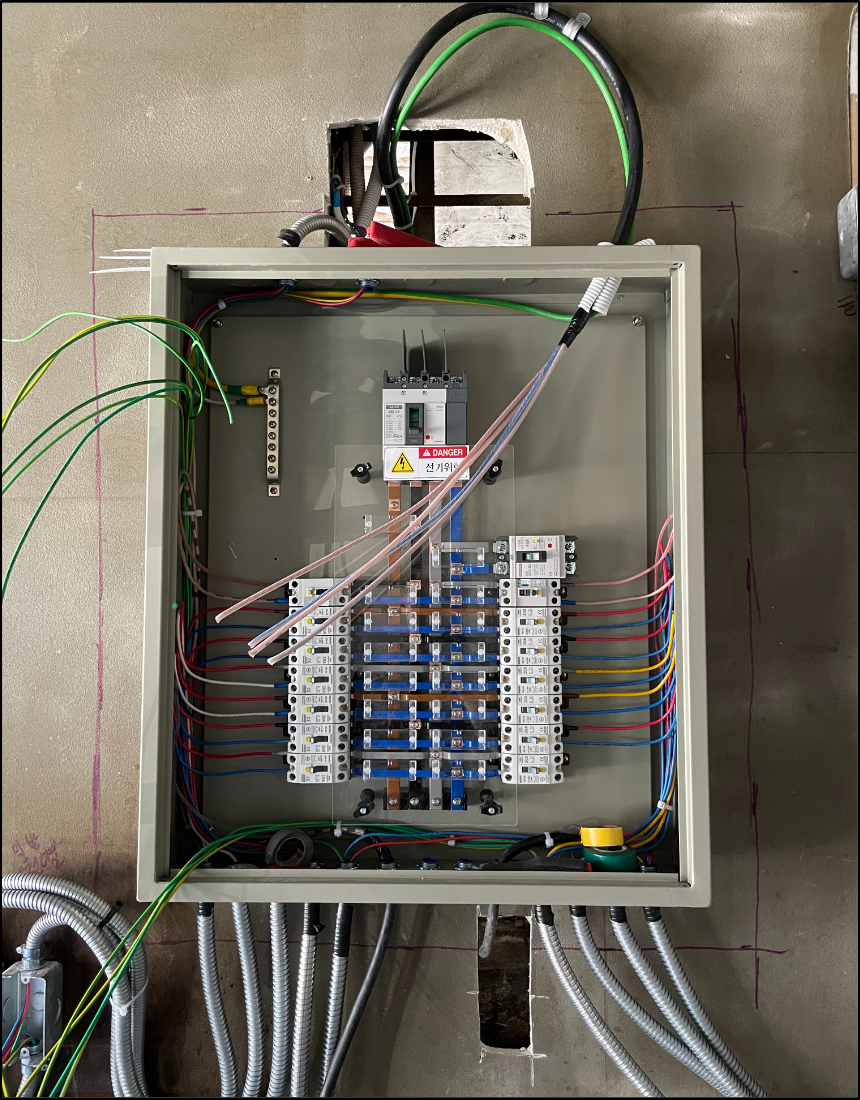

신규 분전반 내부 배선, 접지선, 부하측 회로를 KEC 기준에 맞춰 정리하는 모습입니다.
조명, 콘센트, 주방 설비, 냉난방 설비, 전용 장비 회로를 구분하여 결선하고, 차단기별 부하 대응 관계가 명확히 확인되도록 정리했습니다. 회로 구분이 불명확하면 향후 유지보수 과정에서 오차단, 오결선, 점검 지연이 발생할 수 있습니다.
3-6. 메인 전력 공급 전선 연결
메인 전력 공급 전선은 신규 메인 차단기 1차측 단자에 연결했습니다. 3상 4선식 전원 구성에서는 상 구분, 중성선, 접지선, 차단기 단자 체결 상태를 정확히 확인해야 합니다.

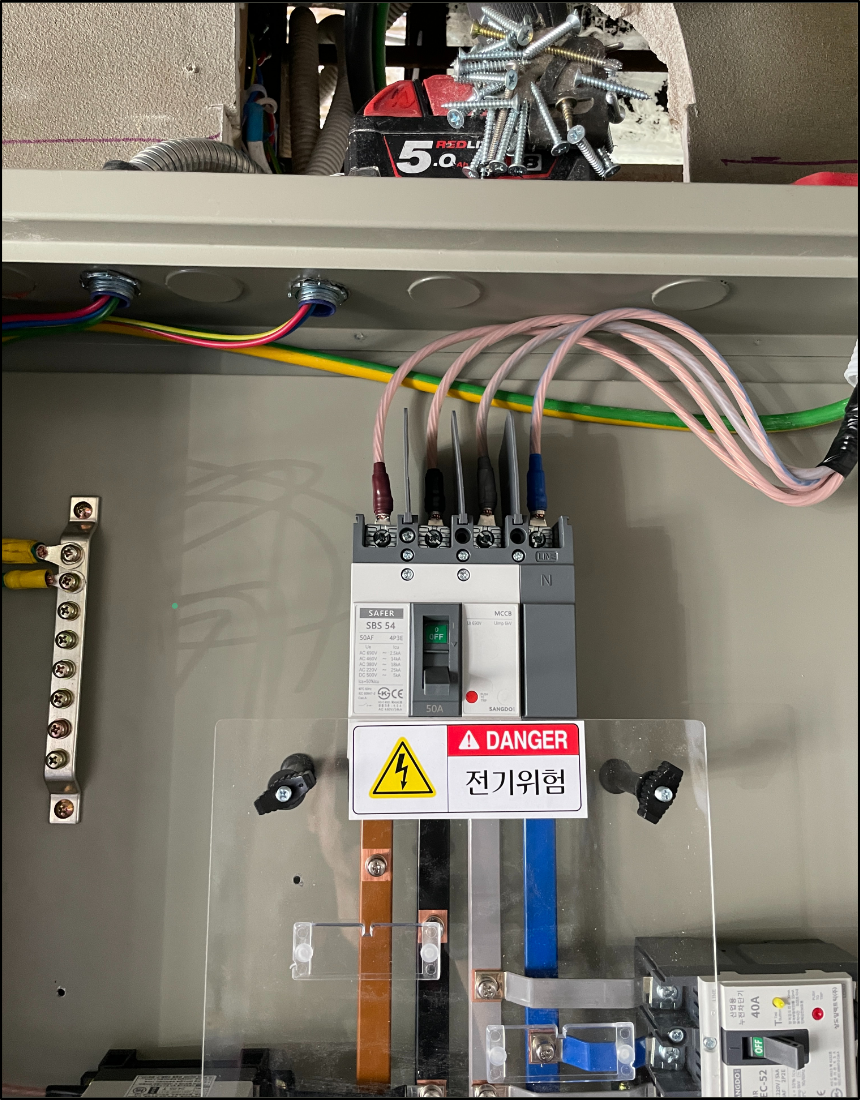

3상 4선식 220V/380V 전원 공급을 위해 메인 전력 공급 전선을 메인 차단기에 연결한 모습입니다.
메인 전선 연결 후에는 단자 체결 상태, 전선 피복 상태, 부스바 연결 상태, 분전반 내부 이격 상태를 점검했습니다. 메인 전원 결선 오류는 설비 손상과 전기 사고로 이어질 수 있으므로 전문 기술자의 검수가 필수적입니다.

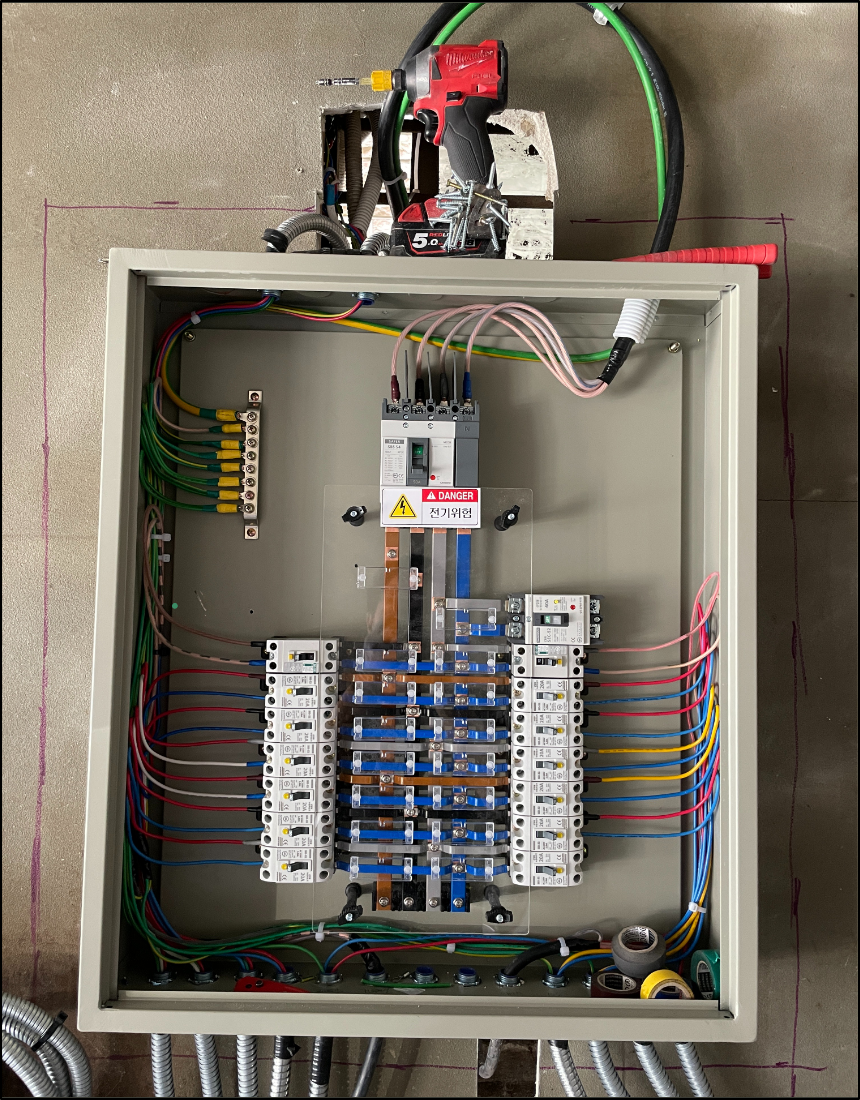

부하측 배선과 메인 전원 결선을 정리하고 분전반 내부 회로 구성을 완료한 모습입니다.

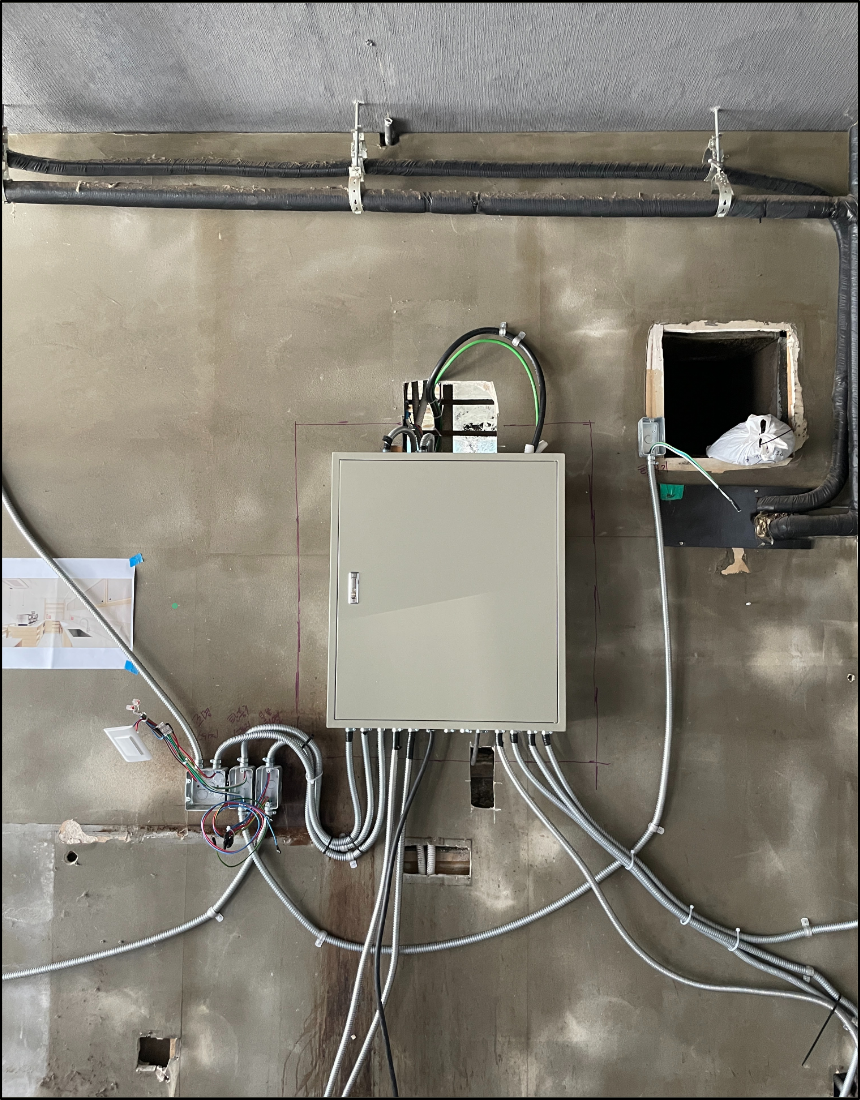

신규 메인 분전반 교체 후 외함, 부하측 배관, 매립 배선 경로를 정리한 모습입니다.
3-7. 외부 집합 계량기함 박스 내부 차단기 설치
외부 집합 계량기함 박스 내부에는 증설 조건에 맞는 차단기를 설치했습니다. 계량기함 박스 설치 후 메인 전력 공급 계통이 정상적으로 구성되는지 확인했습니다.

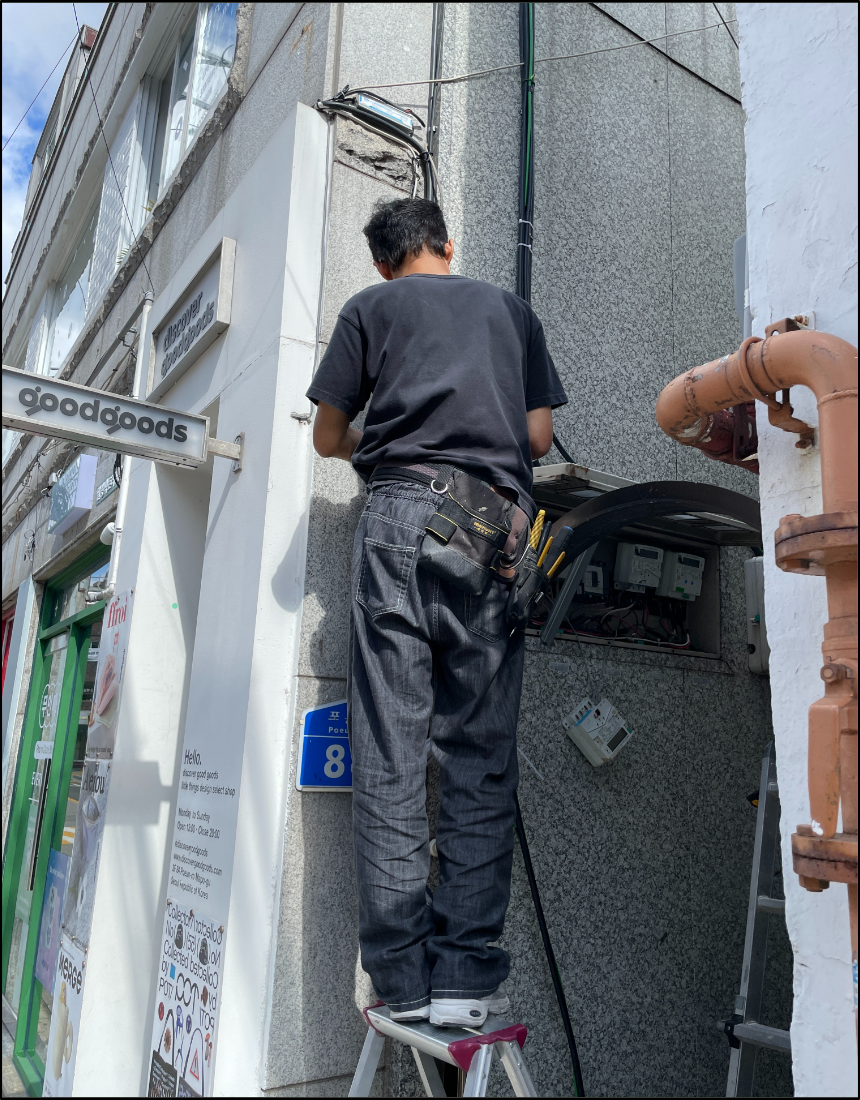

외부 집합 계량기함 박스 주변에서 계약전력 증설과 메인 전력 공급 연동 작업을 진행하는 모습입니다.

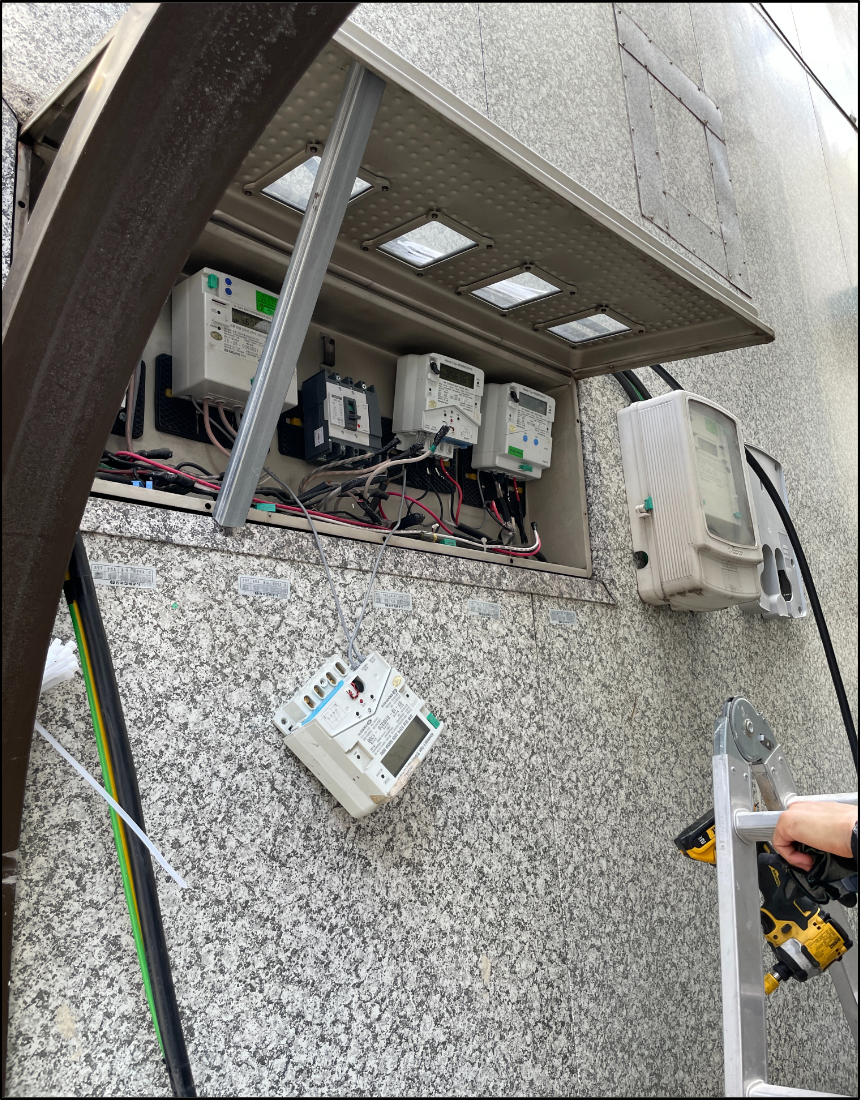

외부 계량기함 내부 차단기 설치와 기존 계량 설비 연동 상태를 확인하는 모습입니다.
외부 계량 설비와 내부 메인 분전반은 하나의 전원 계통으로 연동되므로, 외부 차단기 설치와 내부 분전반 결선이 함께 정확하게 이루어져야 합니다. 이후 메인 전력 공급을 정상화하고 내부 분전반 측 전원 상태를 확인했습니다.

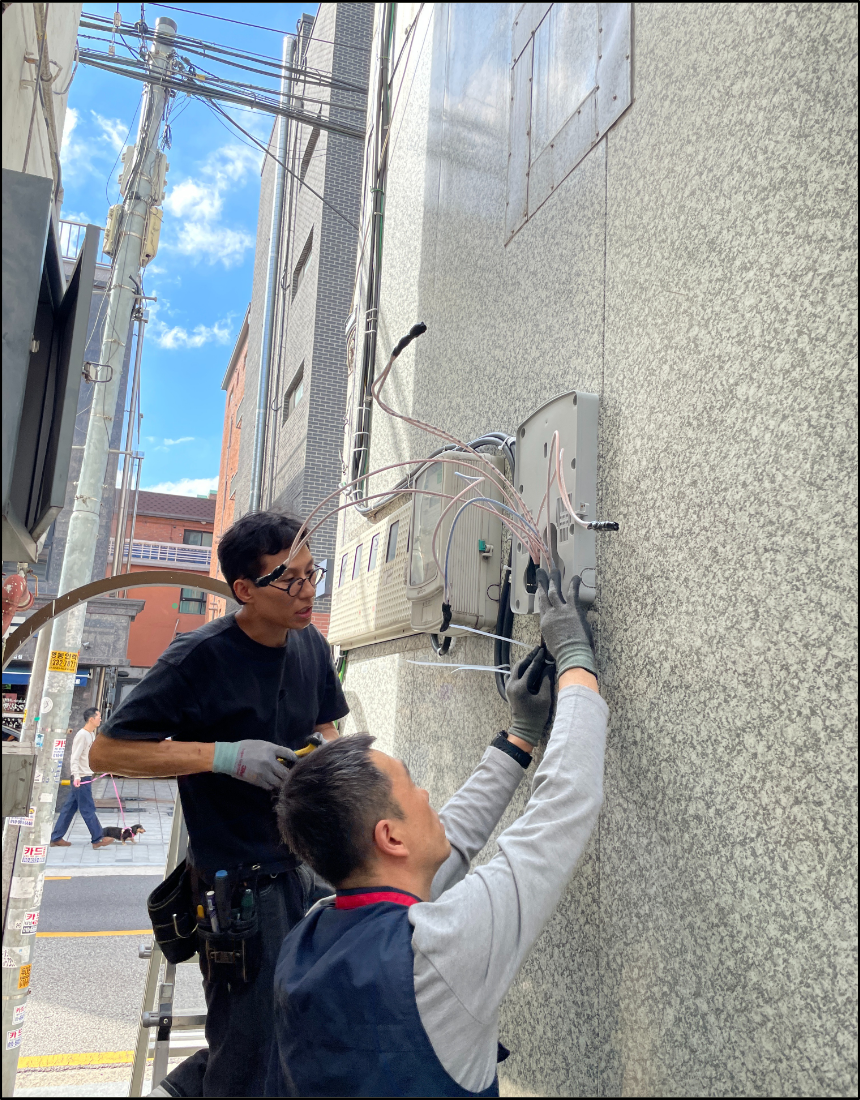

외부에서 계량기함 박스를 설치하고 메인 전력 공급 전선을 정리하는 모습입니다.

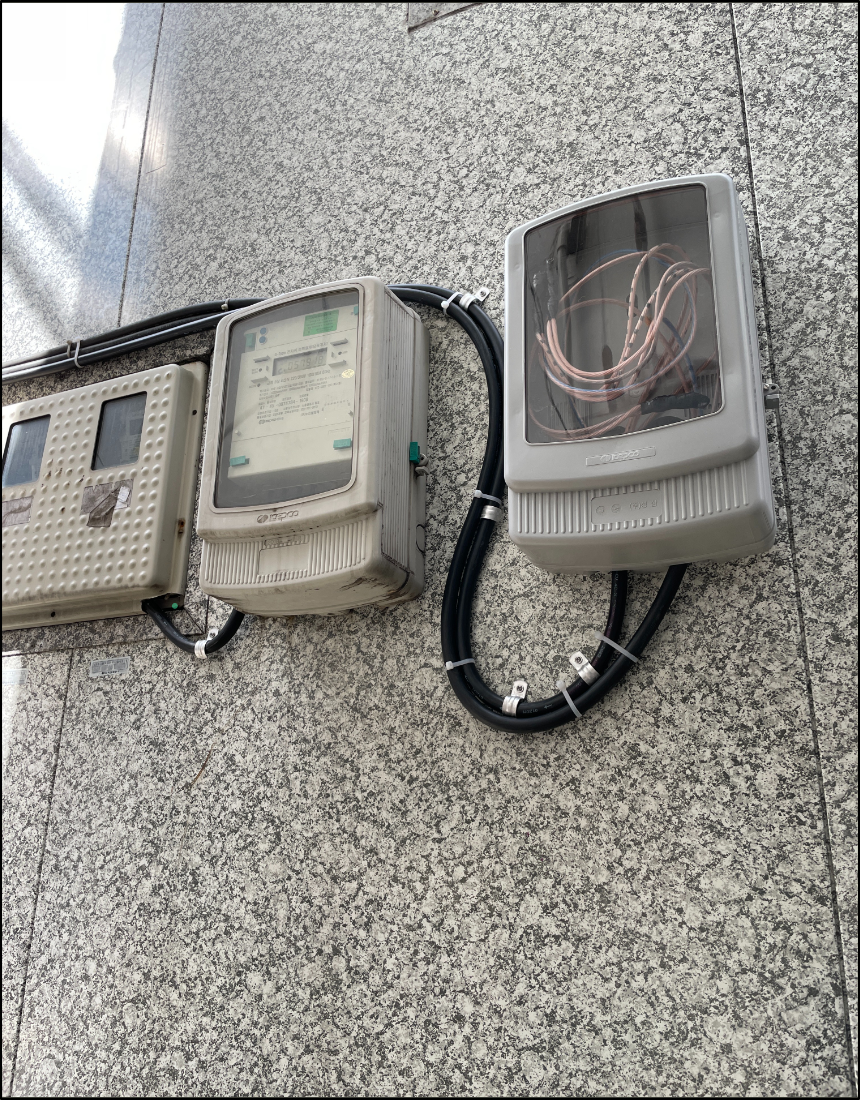

외부 계량기함 박스 설치와 메인 전력 공급 배관 정리를 완료한 모습입니다.
3-8. 접지저항 수치 확인 및 사용전점검 기준 검토
분전반 교체와 외선 교체가 완료된 뒤 접지저항 수치를 확인했습니다. 접지는 누전 발생 시 인체 감전 위험을 줄이고 전기설비 보호 기능을 확보하는 핵심 안전 설비입니다.

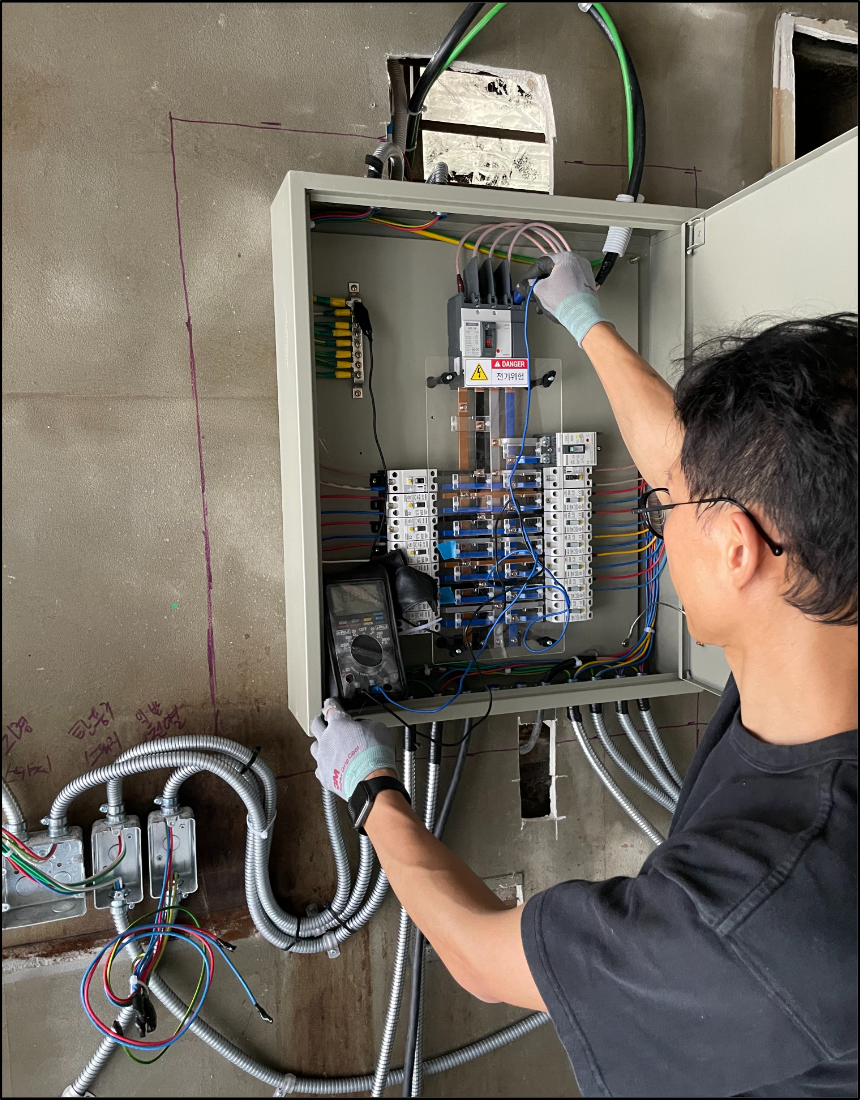

접지저항 및 전기 측정 수치를 확인하여 사용전점검 기준 적합 여부를 검토한 모습입니다.
최종적으로 접지저항 수치가 사용전점검 기준에 적합한지 확인하고, 메인 전압, 차단기 구성, 부하측 결선 상태, 접지 구성 상태를 종합 검수했습니다. 이를 통해 카페 운영을 위한 전기 증설 및 메인 분전반 교체 작업을 완료했습니다.
4. 안전성 검증 결과
- 기존 단상 5kW 전력 조건을 확인하고 카페 운영 부하에 따른 15kW 증설 필요성을 검토했습니다.
- 3상 4선식 220V/380V 전압 공급 방식에 맞춰 외선 교체 작업을 완료했습니다.
- 총 20kW 규모의 안정적인 전기 사용을 목표로 신규 메인 분전반을 제작 및 설치했습니다.
- SF 후렉시블 금속 배관을 사용하여 벽체 매립 배선 보호를 적용했습니다.
- 부하측 배관을 신규 분전반에 연결하고 각 회로별 누전 차단기에 전선을 결선했습니다.
- 분전반 내부 회로를 KEC 기준에 맞춰 표기하고 회로 식별성을 확보했습니다.
- 메인 전력 공급 전선을 메인 차단기 1차측 단자에 연결했습니다.
- 외부 집합 계량기함 박스 내부 차단기 설치와 계량기함 박스 설치를 완료했습니다.
- 메인 전력 공급 정상화 후 전압 측정을 진행했습니다.
- 접지저항 수치를 확인하고 사용전점검 기준에 적합한 상태임을 검토했습니다.
최종 점검 결과, 부천 상가 카페 운영에 필요한 3상 4선식 220V/380V 전원 공급 체계와 20kW 규모의 전기 사용 환경이 정상적으로 구성되었습니다. 신규 메인 분전반 교체, 부하측 회로 결선, 외부 계량기함 연동, 접지저항 수치 확인까지 완료한 후 현장 검수를 마무리했습니다.
5. 카페 전기 증설 및 분전반 교체 시 주의해야 할 사항
카페 전기공사는 조명과 일반 콘센트만 고려해서는 안 됩니다. 커피머신, 제빙기, 온수기, 냉장고, 냉동고, 에어컨, 주방 보조기기 등 고전력 설비가 동시에 사용될 수 있으므로 부하 계산과 회로 분리가 반드시 필요합니다.
기존 계약전력과 분전반 용량이 부족한 상태에서 장비만 추가하면 차단기 트립, 전선 과열, 전압 강하, 콘센트 탄화, 누전, 전기 화재 위험이 발생할 수 있습니다. 따라서 인테리어 전기공사 초기 단계에서 계약전력, 전압 공급 방식, 분전반 구성, 전선 규격, 접지 상태를 함께 검토해야 합니다.
특히 가벽 시공 전 단계에서 매립 배선을 정확하게 계획하지 않으면 후속 인테리어 공정 이후 전기 배선 수정이 어려워질 수 있습니다. 카페 전기공사는 인테리어 도면, 장비 배치도, 전기 부하표를 기준으로 국가 공인 정식 면허 등록 전기공사 업체가 사전 설계와 시공을 진행하는 것이 안전합니다.
6. 무면허 불법 시공 주의
전기공사는 개인 자격증 보유 여부만으로 임의 시공할 수 있는 분야가 아닙니다. 전기공사업법에 따른 정식 면허 등록 여부가 중요하며, 등록되지 않은 업체가 전기공사를 수행하는 경우 무면허 불법 시공 문제가 발생할 수 있습니다.
일부 업체는 “카페 인테리어 전기”, “간단한 분전반 교체”, “콘센트 추가”, “전선만 연결하는 작업”이라는 표현으로 정식 전기공사업 면허 없이 작업을 진행하는 경우가 있습니다. 그러나 전기 증설, 외선 교체, 메인 분전반 교체, 접지공사, 누전 차단기 결선은 전기설비 안전성과 직접 연결되는 전문 전기공사입니다.
무면허 불법 시공으로 인해 감전, 전기 화재, 차단기 반복 트립, 설비 고장, 영업 중단이 발생할 경우 책임 소재가 불명확해질 수 있으며, 사고 발생 시 보험 처리와 사후 보수에도 문제가 생길 수 있습니다. 따라서 카페 전기 증설 및 메인 분전반 교체는 반드시 국가 공인 정식 면허 등록 전기공사 업체를 통해 진행해야 합니다.
7. 정식 전기공사업 면허 등록 업체 조회 방법
전기공사를 의뢰하기 전에는 실제 전기공사업 면허 등록 업체인지 확인해야 합니다. 바른전기 공식 홈페이지의 등록조회 메뉴 또는 한국전기공사협회의 전기공사업 등록번호 조회를 통해 업체 등록 여부를 확인할 수 있습니다.
확인 시에는 업체명, 대표자, 사업자 정보, 전기공사업 등록번호, 소재지가 실제 계약 업체와 일치하는지 검토해야 합니다. 현장 방문자가 아닌 실제 계약 주체가 등록 업체인지 확인하는 것도 중요합니다. 등록증 사진만 제시하는 경우에는 명의대여 가능성을 배제할 수 없으므로 공식 조회 결과를 기준으로 판단하는 것이 바람직합니다.
8. 무면허 불법 시공 의심 업체 신고 방법
무면허 전기공사 업체로 인한 피해를 보았거나 불법 시공이 의심되는 경우, 광고 자료, 업체명, 전화번호, 견적서, 계약서, 현장 사진, 문자 또는 통화 기록 등 관련 자료를 확보하는 것이 중요합니다.
확보한 자료를 바탕으로 관할 시청 전기공사업 담당 부서(에너지 정책과), 한국전기공사협회, 국민신문고 등 공식 민원 창구를 통해 상담 및 신고할 수 있습니다. 무면허 불법 시공은 단순한 하자 문제가 아니라 전기 안전과 직결되는 사안이므로, 피해 예방을 위해 작업 전 정식 면허 등록 여부를 반드시 확인해야 합니다.
자주 묻는 질문
Q1. 카페를 운영하려면 전기 증설이 반드시 필요한가요?
기존 계약전력과 도입 장비 부하에 따라 달라집니다. 카페는 커피머신, 제빙기, 온수기, 냉장·냉동 설비, 에어컨 등 고전력 설비가 동시에 사용되는 경우가 많습니다. 기존 계약전력이 부족하면 전기 증설과 전용 회로 구성이 필요할 수 있습니다.
Q2. 단상 5kW에서 3상 4선식 220V/380V로 변경하는 이유는 무엇인가요?
단상 5kW 전원은 소규모 일반 부하에는 사용할 수 있으나, 카페 운영에 필요한 여러 고전력 장비를 동시에 안정적으로 공급하기에는 부족할 수 있습니다. 3상 4선식 220V/380V 전원은 부하 분산과 장비 전원 공급 안정성 측면에서 유리하며, 장비 사양에 따라 필요한 경우가 있습니다.
Q3. 인테리어 공사 전에 전기공사를 먼저 해야 하나요?
가벽, 천장, 마감재 시공 전에 전기 기초 배선을 먼저 계획해야 합니다. 매립 배선, 콘센트 위치, 조명 위치, 장비 전원 위치를 미리 정리하지 않으면 인테리어 마감 이후 재시공 비용과 공정 지연이 발생할 수 있습니다.
Q4. 분전반 교체 후 어떤 검수가 필요한가요?
메인 전압 측정, 누전 차단기 결선 상태 확인, 부하측 회로 확인, 접지저항 수치 확인, 회로 표기, 차단기 동작 상태 확인이 필요합니다. 본 현장에서는 사용전점검 기준에 적합한지 확인한 뒤 전기 분전반 교체 작업을 완료했습니다.
Q5. 개인 자격증만 보유한 업체도 카페 전기 증설 공사를 할 수 있나요?
전기공사는 전기공사업법에 따른 정식 면허 등록 여부가 중요합니다. 개인 자격증 보유만으로 전기공사업 면허 등록을 대체할 수 없으며, 무등록 업체의 시공은 불법 시공 문제가 될 수 있습니다. 카페 전기 증설, 외선 교체, 메인 분전반 교체, 접지공사는 반드시 국가 공인 정식 면허 등록 전기공사 업체를 통해 진행하는 것이 안전합니다.
바른전기는 부천 지역 상가 카페 전기공사, 전기 증설, 메인 분전반 교체, 3상 4선식 220V/380V 전원 공급 구성, 외선 교체, 접지공사, KEC 규격 기초 배선 작업을 전기공사업법 기준에 따라 수행하고 있습니다.
