마포 전기공사 업체 망원동 전기증설, 외선 교체 현장 사례
작성일2026-07-03
본문
본 시공 사례는 서울 마포구 망원동 일대 1층 상가에서 진행된 카페 오픈 준비 현장의 전기증설 및 외선 교체 공사 기록입니다. 기존 계약전력은 단상 5kW 수준이었으나, 카페 운영에 필요한 전기 사용량 확보를 위해 3상 220V/380V 전압 공급 방식 변경과 계약전력 20kW 증설이 필요한 현장이었습니다.
바른전기는 국가 공인 정식 면허 등록 전기공사업체로서 전기공사업법과 KEC 기준을 고려하여 현장 진단, 외선 포설, 인입구 연결, 계량기함 설치 및 전기 안전 확인 작업을 수행합니다.
핵심 요약: 본 현장은 카페 인테리어 전기공사 과정에서 기존 단상 5kW 전력만으로는 냉난방기, 커피머신, 제빙기, 온수기, 주방기기 등 상가 부하를 감당하기 어려운 조건이었습니다. 이에 따라 3상 220V/380V 공급 방식으로 변경하고, 계약전력을 20kW로 증설하기 위한 외선 교체 및 인입구 연결 작업을 진행하였습니다.
1. 현장 개요
| 공사명 | 망원동 상가 전기증설 및 외선 교체 공사 |
|---|---|
| 현장 위치 | 서울특별시 마포구 망원동 일대 1층 상가 |
| 요청 배경 | 카페 오픈을 위한 인테리어 전기공사 및 전력 용량 증설 필요 |
| 기존 전력 조건 | 단상 5kW 계약전력 사용 조건 |
| 변경 목표 | 3상 220V/380V 전압 공급 방식 변경 및 20kW 전기증설 |
| 주요 작업 | 고소작업장비 사용, 외선 포설, 인입구 활선 연결, 계량기함 설치, 외선 정리 |
카페, 음식점, 베이커리, 미용실, 세탁소 등 상업용 공간은 일반 주거 세대보다 전기 부하가 큰 경우가 많습니다. 특히 카페는 커피머신, 그라인더, 제빙기, 냉장·냉동고, 온수기, 에어컨, 조명 설비가 동시에 사용되므로 기존 단상 5kW 전력으로는 차단기 트립, 전압 강하, 설비 오작동, 영업 중 전기 중단 문제가 발생할 수 있습니다.
본 현장 역시 카페 오픈 전 인테리어 전기공사 과정에서 안정적인 전력 공급을 확보하기 위해 계약전력 증설과 전압 공급 방식 변경이 필요하다고 판단되었습니다.
2. 현장 사전 답사 및 진단 데이터
전기증설 공사는 단순히 “얼마입니까?”라는 방식으로 판단하기 어렵습니다. 건물 인입구 위치, 기존 외선 상태, 계량기함 위치, 전주와 건물 간 거리, 고소작업 가능 여부, 내부 분전반 상태, 접지 설비, 차단기 정격, 부하 용량 등을 종합적으로 확인해야 합니다.
- 기존 계약전력 단상 5kW 사용 조건 확인
- 카페 운영 예정 부하 기준 20kW 증설 필요성 확인
- 3상 220V/380V 전압 공급 방식 변경 필요성 검토
- 건물 인입구 및 외선 교체 경로 확인
- 전주에서 상가 인입구까지의 외선 포설 경로 확인
- 사다리 작업 불가 조건 확인
- 스카이 장비 등 고소작업장비 투입 계획 수립
- 계량기함 설치 위치 및 외선 정리 구간 확인
현장 진단 결론: 본 현장은 사다리 작업이 불가한 외벽 구조와 복잡한 가공 배선 환경으로 인해 고소작업장비를 이용한 외선 포설이 필요한 조건이었습니다. 전기증설 후 전기사용전 점검 기준에 적합하도록 외선 교체, 계량기함 설치, 인입구 연결 및 배선 정리가 함께 요구되었습니다.
3. 규격 준수 시공 내역
3-1. 전기증설 전 현장 사전 답사
바른전기 책임 기술진은 공사 전 현장을 방문하여 기존 전기 설비 조건을 확인하였습니다. 전기증설은 계약전력만 변경한다고 완료되는 작업이 아니며, 실제 전력이 안전하게 공급될 수 있도록 외선, 차단기, 계량기함, 접지, 내부 배선 상태가 증설 용량에 적합한지 확인해야 합니다.

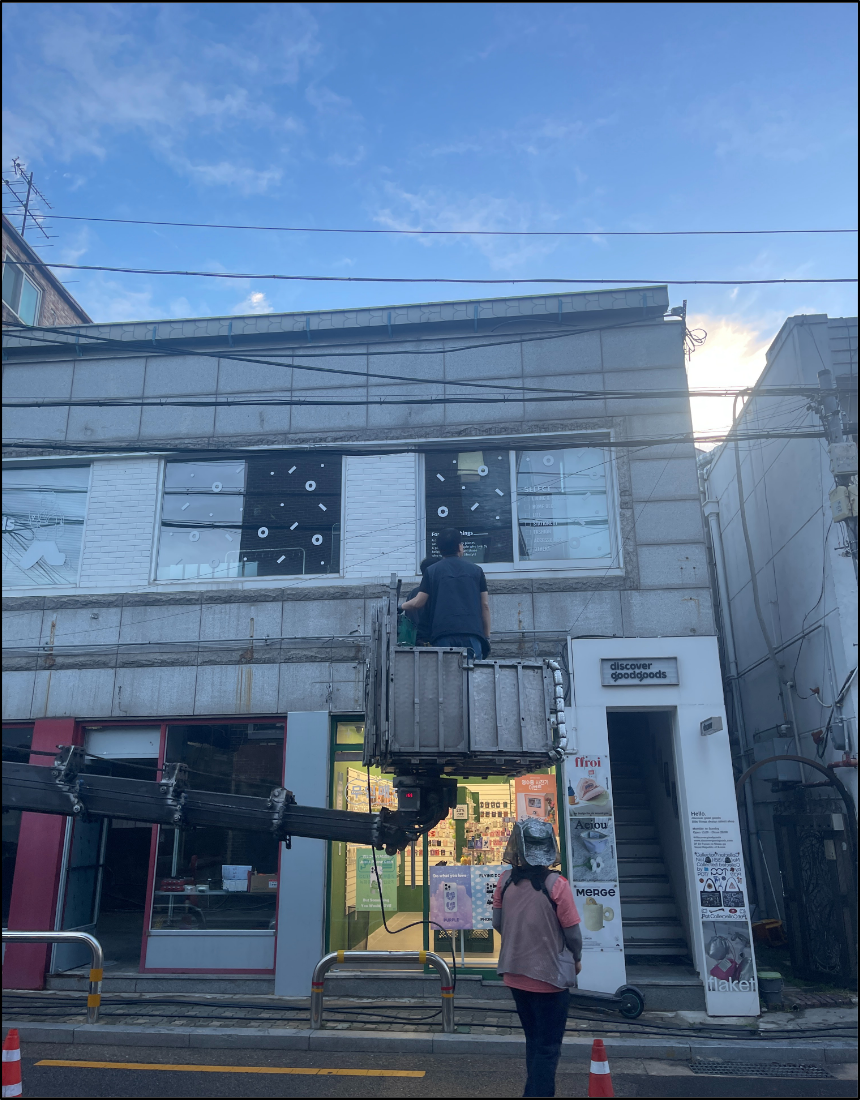

사다리 작업이 어려운 현장 조건으로 인해 고소작업장비를 투입하여 외선 교체 작업을 준비하였습니다.

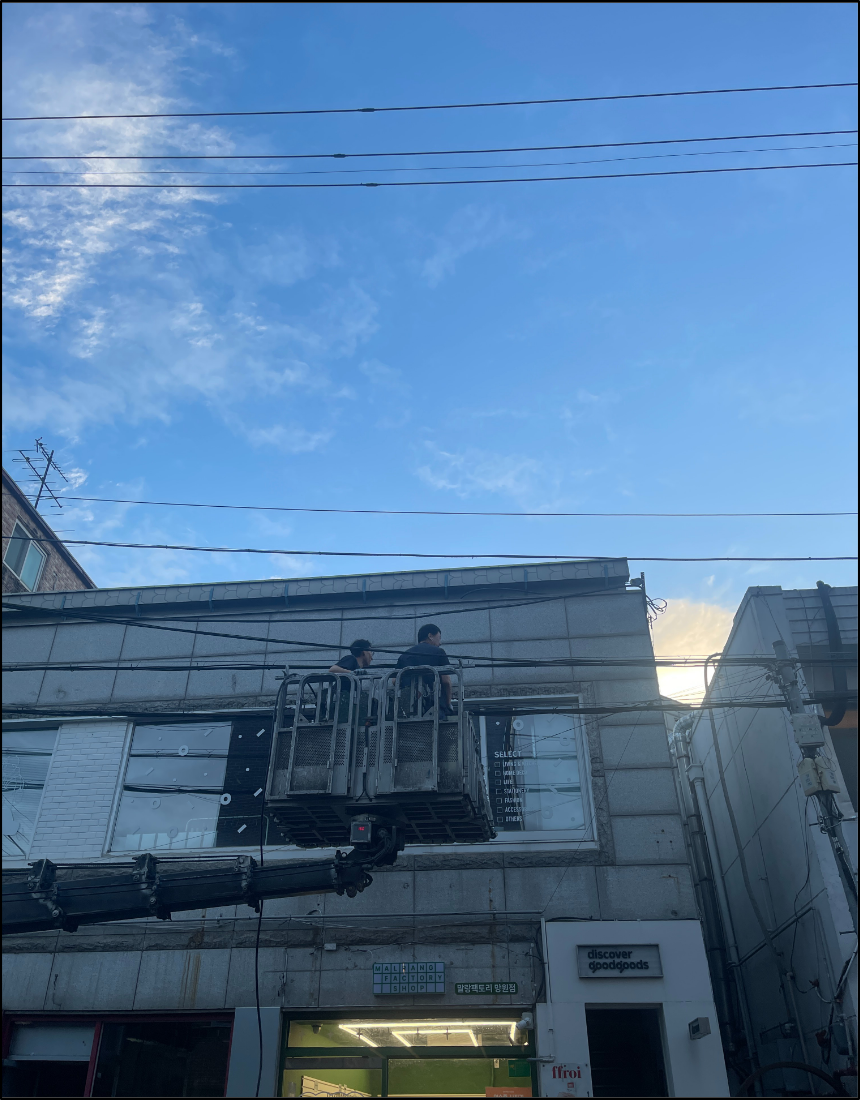

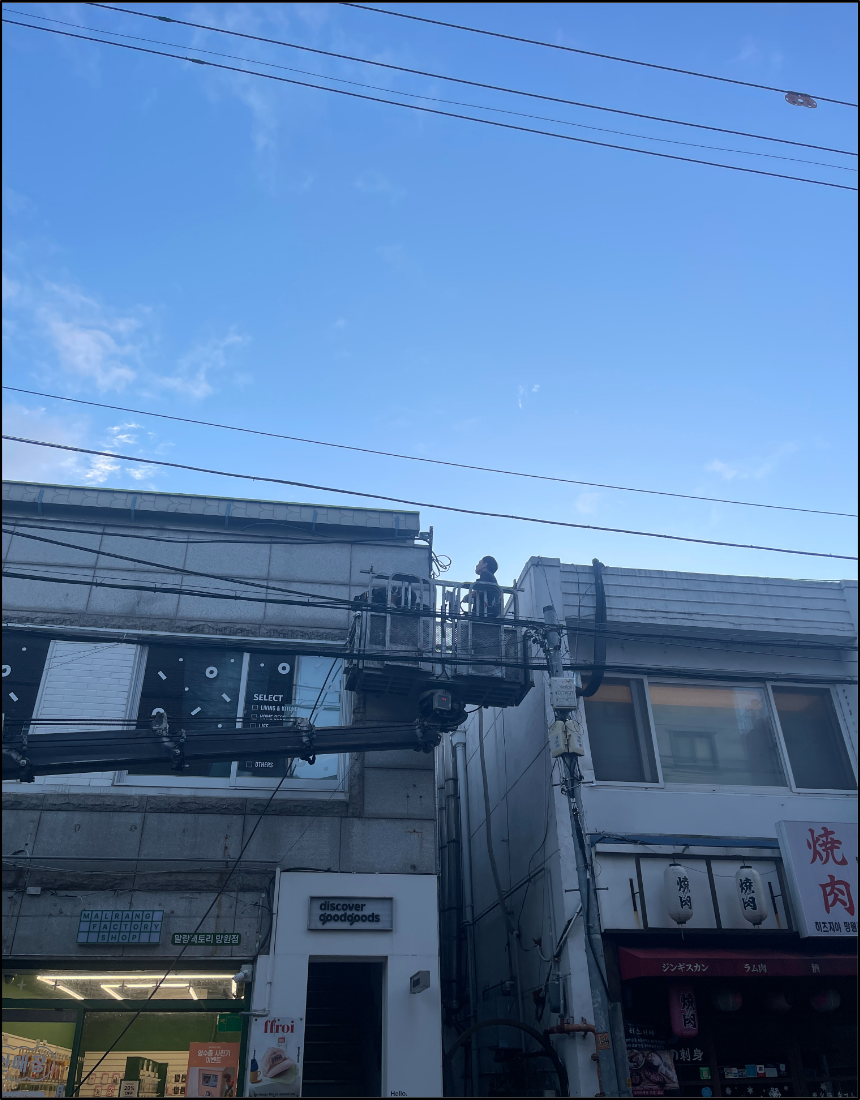

전문 기술진이 고소작업장비 위에서 건물 인입구와 외선 포설 경로를 확인하는 모습입니다.
본 현장에서는 1층 상가 외벽과 전주 사이의 인입 경로를 확인하였고, 작업 위치가 높고 주변 전선이 복잡하여 일반 사다리 작업으로는 안전한 시공이 어렵다고 판단하였습니다. 이에 따라 공사 당일 스카이 장비를 대동하여 고소작업 방식으로 외선 교체를 진행하였습니다.
3-2. 메인 전력 공급 전선 풀링 및 외선 준비
공사 당일에는 먼저 1층 바닥에서 필요한 길이만큼 메인 전력 공급 전선을 풀어 놓고, 외선 포설에 필요한 준비 작업을 진행하였습니다. 전선은 건물 외벽을 따라 포설되어야 하므로 길이 산정, 포설 방향, 고정 위치, 인입구 위치를 사전에 확인한 뒤 작업 순서를 정리하였습니다.
전기증설을 위해 건물 외벽 인입구 주변의 전선 위치와 작업 가능 구간을 확인하였습니다.

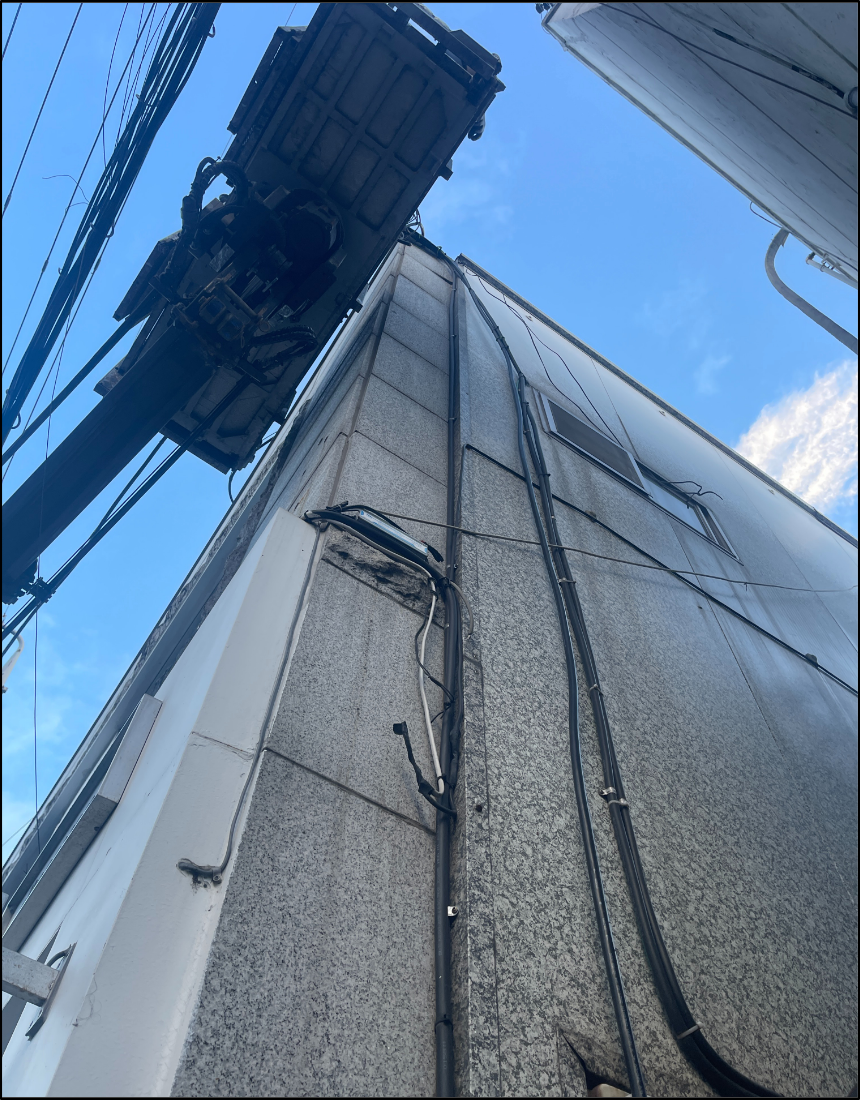

외선 교체 전 건물 측면의 기존 전선, 배관, 인입 경로를 아래에서 확인한 사진입니다.
외선 교체 작업은 전기증설 공사의 핵심 구간입니다. 전력 용량이 증가하면 기존 전선의 허용전류와 차단기 정격이 적합하지 않을 수 있으므로, 증설 용량에 맞는 전선 규격과 접속 상태를 확보해야 합니다.
3-3. 고소작업장비를 이용한 인입구 활선 연결
스카이 장비를 이용하여 전문 기술자가 건물 인입구 위치로 접근한 뒤, 전주에서 들어오는 전력 공급 구간과 상가 인입구를 연결하는 작업을 진행하였습니다. 해당 작업은 고소작업과 활선 접속이 함께 포함되는 구간이므로, 무자격자 또는 무등록 업체가 임의로 진행해서는 안 되는 고위험 전기공사입니다.

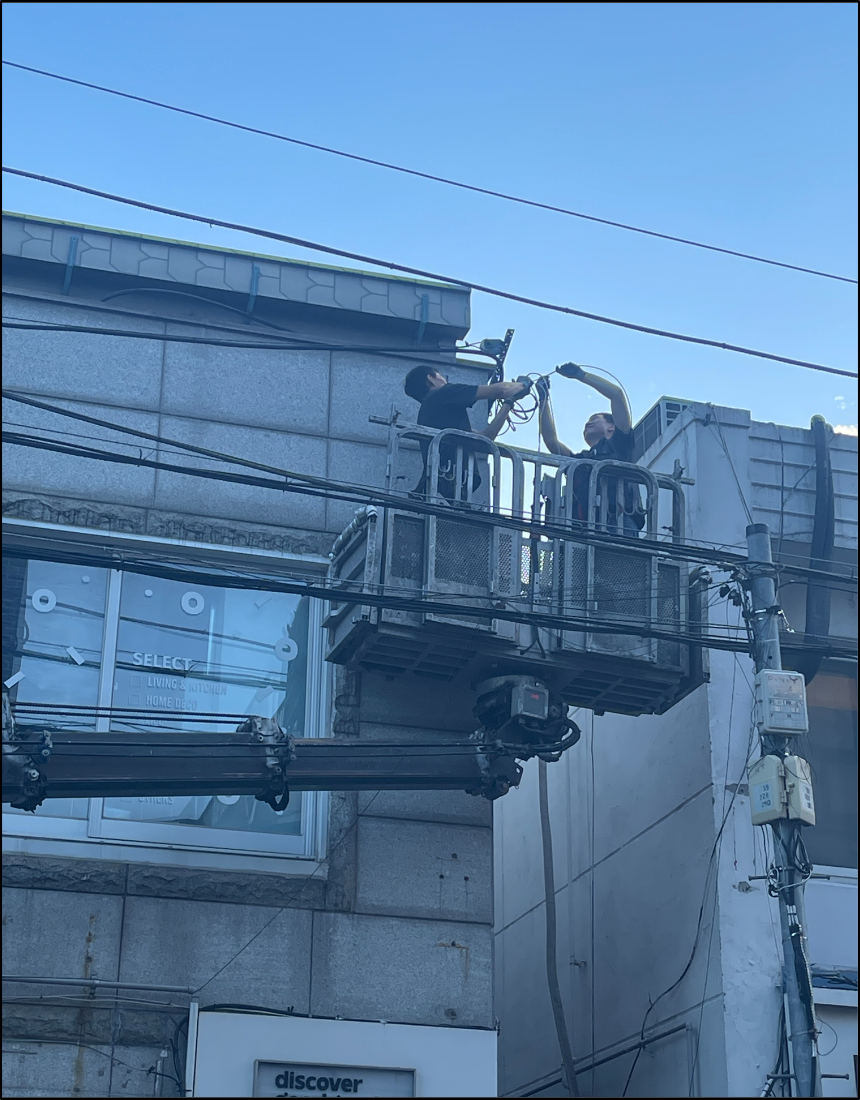

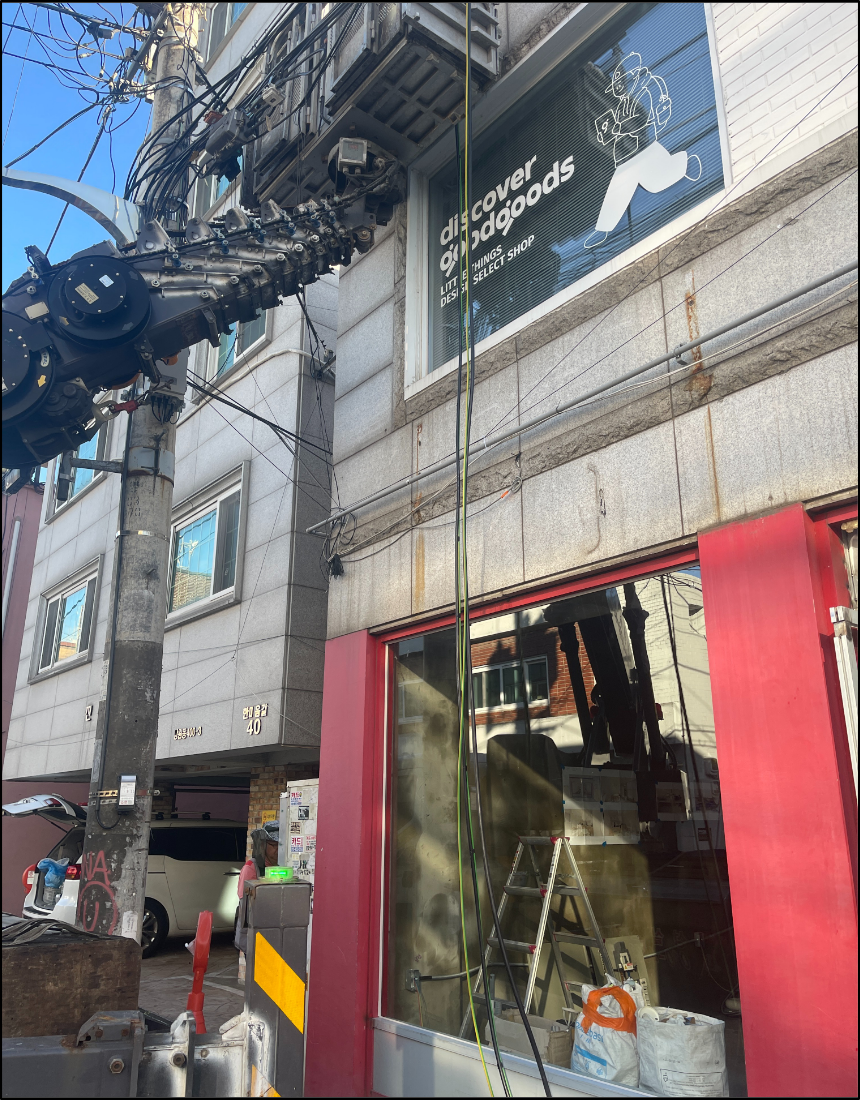

전기증설을 위한 메인 전력 공급 전선을 건물 인입구 쪽으로 연결하는 작업을 진행하였습니다.

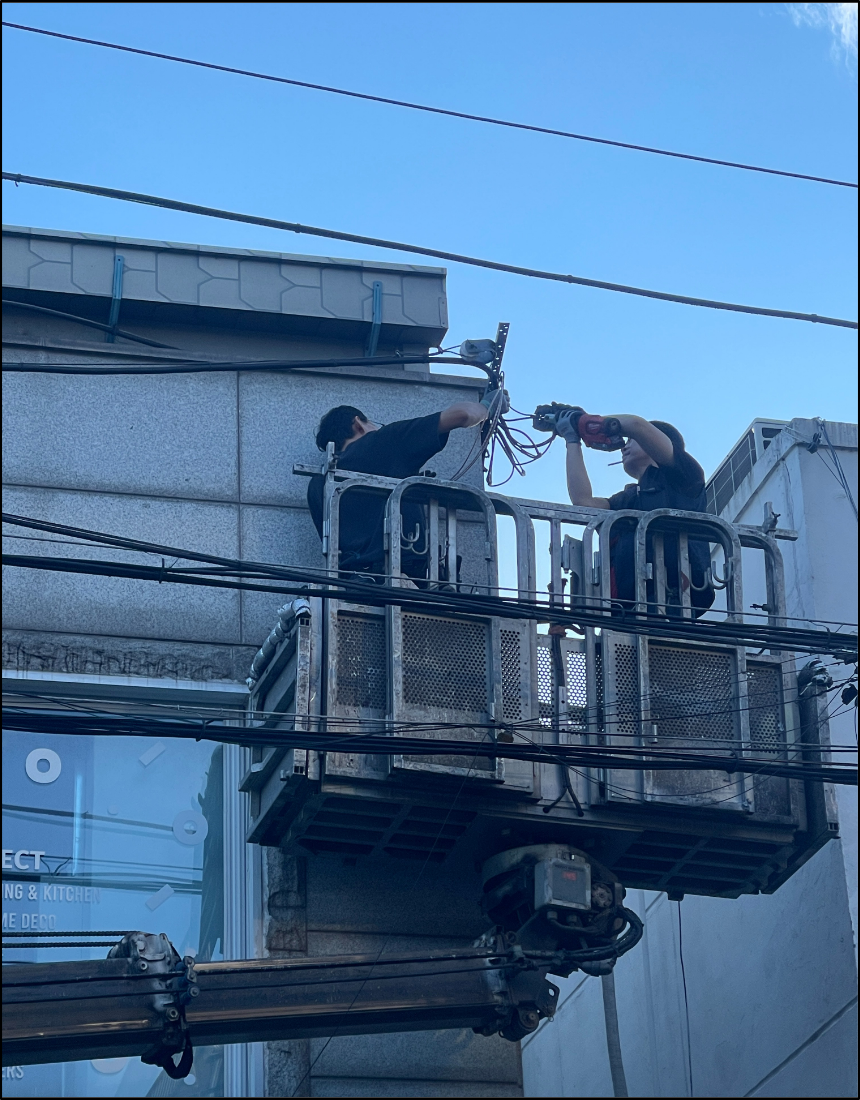

외선 접속부의 체결과 정리를 위해 전문 기술진이 고소작업장비 위에서 작업하고 있습니다.
바른전기는 작업 중 주변 가공 배선과 간섭이 발생하지 않도록 작업 위치를 확보하고, 외선 접속부의 체결 상태와 절연 처리 상태를 확인하면서 작업을 진행하였습니다. 외선 포설 후에는 건물 외벽 공간을 따라 전선을 정리하여 향후 유지관리와 안전 점검이 가능하도록 구성하였습니다.

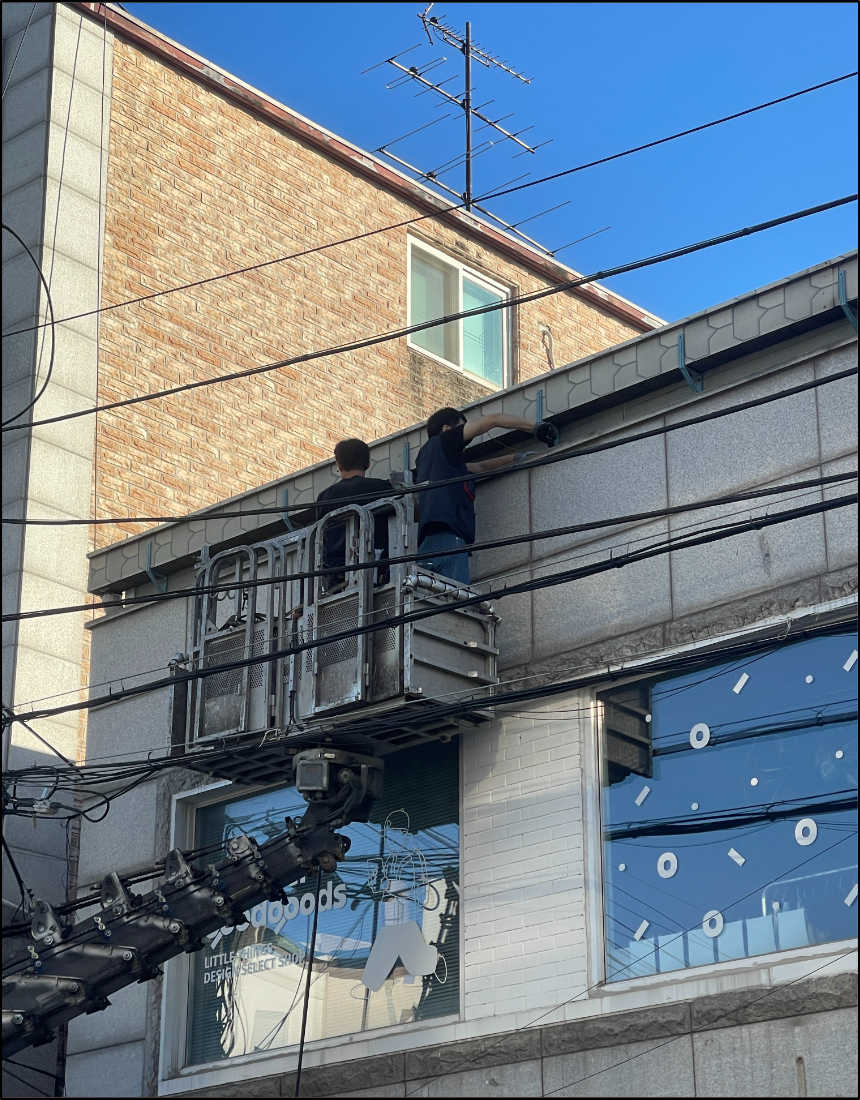

건물 외벽 상단부를 따라 증설용 외선을 포설하고 고정 위치를 확인하였습니다.
메인 전력 공급 전선을 외벽 구간으로 정리하는 과정입니다.
3-4. 계량기함 설치 및 외선 정리
외선 포설을 완료한 뒤에는 계량기함 설치와 외선 정리 작업을 진행하였습니다. 계량기함은 전기사용전 점검과 한전 계량기 설치, 추후 검침 및 유지보수 접근성을 고려하여 설치 위치와 배선 정리 상태가 중요합니다.

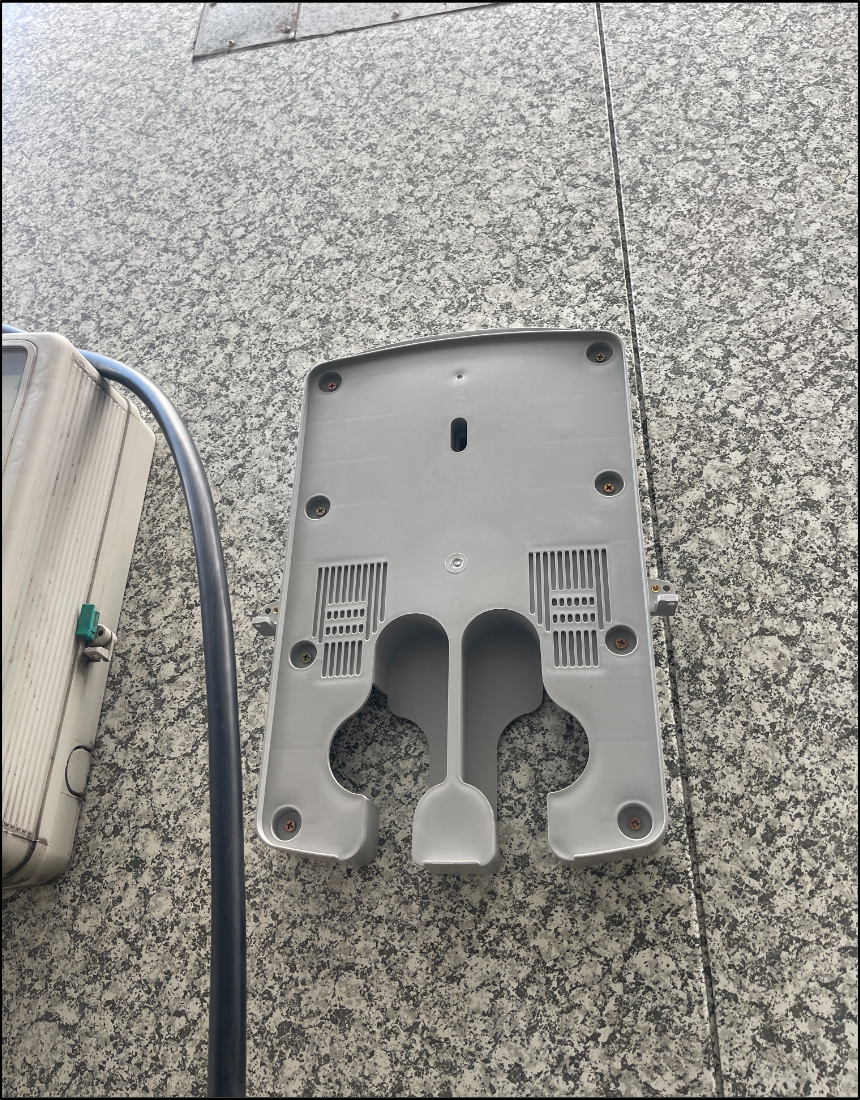

전기증설 및 계량기함 설치를 위해 준비한 계량기함 베이스 자재입니다.

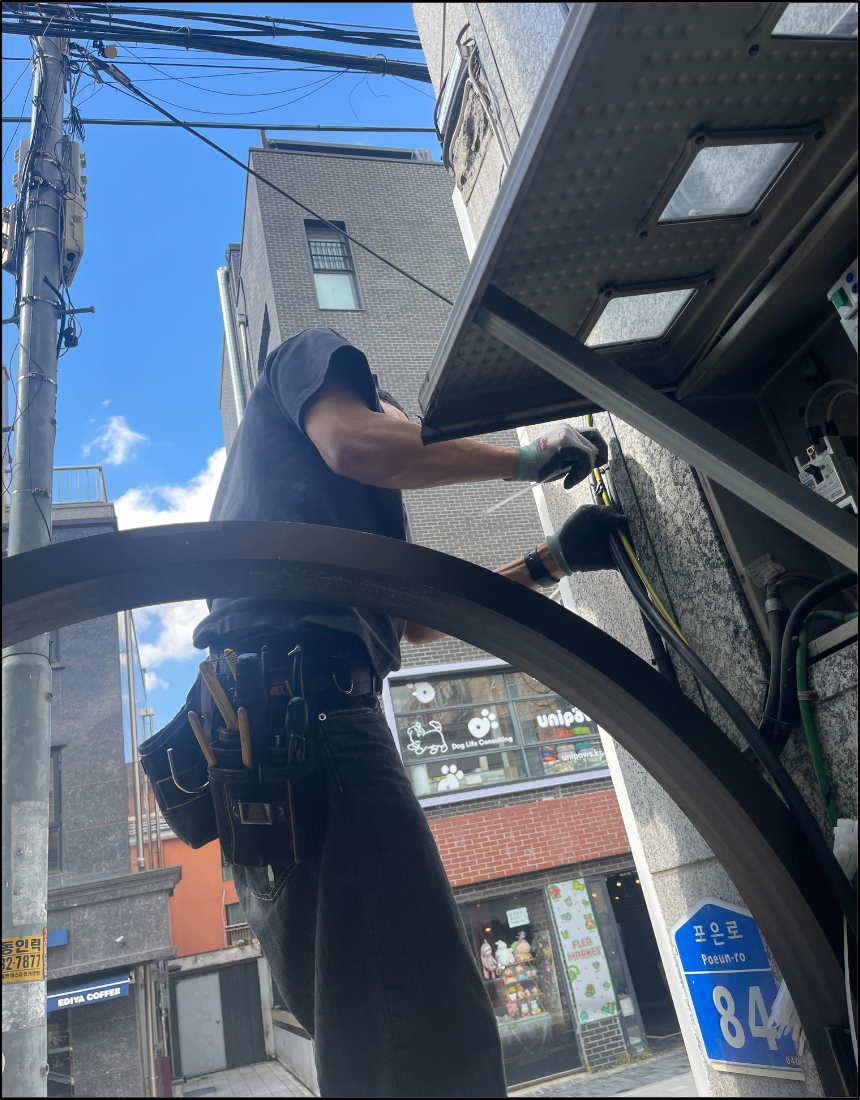

전문 기술자가 계량기함 내부에서 증설용 전선 인입 및 연결 작업을 진행하고 있습니다.
- 전주 측 인입 전선 연결 구간 확인
- 건물 외벽을 따라 메인 전력 공급 전선 포설
- 외선 고정 및 처짐 방지 조치
- 인입구 접속부 절연 상태 확인
- 계량기함 설치 위치 확인 및 시공
- 전기사용전 점검을 고려한 외선 정리
4. 안전성 검증 결과
전기증설 공사에서는 공사 완료 후 실제 전력 사용이 가능한 상태인지 확인하는 절차가 중요합니다. 단순히 전선만 연결하는 것이 아니라, 전기사용전 점검 기준에 적합하도록 배선 상태, 차단기 정격, 접지 상태, 계량기함 설치 상태, 인입구 접속 상태를 함께 확인해야 합니다.
최종 결과: 망원동 1층 상가 카페 오픈 현장의 20kW 전기증설을 위해 고소작업장비를 이용한 외선 포설, 인입구 활선 연결, 계량기함 설치 및 외선 정리 작업을 완료하였습니다. 전기증설 후 안정적인 전력 공급이 가능하도록 KEC 기준과 사용전점검 조건을 고려하여 작업을 마무리하였습니다.
5. 전기증설 공사에서 현장 사전 답사가 필요한 이유
전기증설은 전화 상담만으로 정확한 금액과 작업 범위를 확정하기 어렵습니다. 동일한 20kW 증설이라도 현장 조건에 따라 공사 난이도와 비용은 크게 달라질 수 있습니다. 특히 상가 전기증설은 인테리어 일정, 한전 신청, 사용전점검, 외선 교체, 내부 분전반 정비가 함께 맞물리는 경우가 많기 때문에 사전 현장 진단이 필수입니다.
- 기존 계약전력과 실제 사용 예정 부하를 비교해야 합니다.
- 단상 유지가 가능한지, 3상 220V/380V 공급 방식 변경이 필요한지 판단해야 합니다.
- 전주에서 건물까지의 인입 경로와 외선 교체 가능 여부를 확인해야 합니다.
- 사다리 작업 가능 여부와 고소작업장비 투입 필요성을 확인해야 합니다.
- 계량기함, 분전반, 차단기, 접지 상태가 증설 용량에 적합한지 확인해야 합니다.
- 전기사용전 점검 기준에 부합하도록 시공 범위를 정해야 합니다.
바른전기 안내: 바른전기는 전기증설 상담 시 단순 견적만 안내하기보다 현장 조건을 확인한 뒤 필요한 공사 범위와 안전 조치 사항을 설명드립니다. 외선 교체, 계량기함 설치, 내부 배선 정비, 접지 상태 확인 등 실제 사용전점검에 영향을 주는 부분을 종합적으로 검토하여 합리적인 견적을 안내합니다.
6. 카페 전기증설 시 반드시 확인해야 할 항목
카페 전기공사는 조명만 설치하는 단순 공사가 아닙니다. 카페 운영 장비는 순간 부하와 지속 부하가 함께 발생하며, 냉난방기와 주방기기가 동시에 작동할 경우 전력 부족이 쉽게 발생할 수 있습니다.
- 커피머신, 제빙기, 온수기, 냉장고, 냉동고의 소비전력
- 에어컨 및 냉난방 설비의 정격 용량
- 조명, 간판, 환기팬, 포스기 등 상시 부하
- 단상 부하와 3상 부하의 분리 계획
- 차단기 용량과 전선 허용전류의 적합성
- 누전차단기 구성 및 접지 설비 상태
- 인테리어 마감 전 배선 경로와 점검 가능성
이러한 항목을 고려하지 않고 전기공사를 진행하면 영업 중 차단기 트립, 설비 고장, 배선 과열, 누전, 전기 화재 위험이 발생할 수 있습니다. 따라서 카페 오픈 전 전기증설은 반드시 전기공사업 등록 업체를 통해 부하 산정과 규격 검토를 함께 진행해야 합니다.
7. 무면허 불법 시공 주의 안내
전기공사는 단순 기술 작업이 아니라 전기공사업법상 등록과 책임 시공이 요구되는 전문 공사입니다. 개인 자격증 보유 여부와 전기공사업 등록 여부는 별개의 문제이며, 외선 교체, 전기증설, 계량기함 설치, 분전반 시공과 같은 작업은 정식 등록 업체를 통해 진행해야 합니다.
무면허 불법 시공의 주요 위험
무등록 업체 또는 면허 범위를 벗어난 시공은 감전, 화재, 누전, 차단기 반복 트립, 전선 과열, 보험 처리 제한, 하자 책임 불명확 등의 문제를 유발할 수 있습니다. 특히 전기증설과 외선 교체는 전력 공급 계통과 직접 관련되므로 국가 정식 등록 전기공사업체의 책임 시공이 필요합니다.
정식 전기공사 면허 등록 업체 조회 방법
- 전기공사업종합정보시스템 또는 한국전기공사협회 등록업체 조회 메뉴에 접속합니다.
- 업체명, 사업자등록번호, 대표자명 등 확인 가능한 정보를 입력합니다.
- 전기공사업 등록번호, 상호, 소재지 등 등록 정보를 확인합니다.
- 홈페이지, 명함, 견적서에 기재된 업체 정보와 조회 결과가 일치하는지 확인합니다.
- 개인 자격증만 제시하고 공사업 등록 정보를 제시하지 못하는 경우에는 주의해야 합니다.
무면허 불법 시공 업체 신고 방법
전기공사업 등록 없이 전기공사를 수행하거나 등록 업체를 사칭하는 정황이 있는 경우, 현장 소재지 관할 지자체(시청 에너지 정책과) 담당 부서 또는 국민신문고를 통해 신고할 수 있습니다. 신고 시에는 업체명, 연락처, 현장 주소, 계약서, 견적서, 문자 내역, 시공 사진 등 객관 자료를 함께 정리하는 것이 좋습니다.
8. 바른전기 시공 기준
바른전기는 마포구 망원동, 합정동, 성산동, 연남동, 상암동 등 서울 마포구 일대에서 상가 전기증설, 카페 전기공사, 외선 교체, 계량기함 설치, 분전반 공사, 누전 점검을 수행합니다. 모든 현장은 현장 사전 진단을 우선하며, 공사비만을 기준으로 한 시공이 아니라 사용 안전성과 사후 유지관리 가능성을 기준으로 작업합니다.
- 국가 정식 등록 전기공사업체 기준 시공
- 전기공사업법에 따른 합법적 공사 수행
- KEC 기준을 고려한 전선, 차단기, 접지 상태 검토
- 전기사용전 점검 기준에 맞춘 외선 및 인입구 작업
- 고소작업장비 사용 시 안전 확보 후 작업 진행
- 전기증설 후 부하 사용 조건과 유지관리 사항 안내
마포구 망원동 상가 전기증설 및 외선 교체 완료
본 현장은 카페 오픈을 위해 기존 단상 5kW 전력 조건에서 3상 220V/380V 공급 방식 및 20kW 계약전력 증설이 필요했던 사례입니다. 바른전기는 현장 사전 답사, 고소작업장비 투입, 외선 포설, 인입구 활선 연결, 계량기함 설치 및 외선 정리까지 전기증설에 필요한 핵심 공정을 정식 전기공사업체 기준으로 수행하였습니다.
