부천 전기 증설 업체 바른전기, 오정동 삼상 전기공사 현장 사례
작성일2026-07-25
본문
경기도 부천시 오정구 오정동 현장에서 단상 전압 공급 방식에서 삼상 전압 공급 방식으로 변경하고, 계약전력 10kW에서 20kW로 증설한 뒤 삼상 기계 장비 사용을 위한 전용 전기 배선 공사를 진행한 사례입니다.
해당 현장은 기존 단상 전원 환경으로는 삼상 장비 운용이 어려운 조건이었으며, 계약전력 증설과 삼상 분전반 구성, 부하 측 전용 차단기 및 배관·배선 시공이 함께 필요한 상황이었습니다. 당사 책임 기술진은 삼상 장비 위치와 부하 용량, 전선 포설 경로, 분전반 접속 구조를 확인한 뒤 삼상 380V 전원 공급을 위한 전기공사를 진행하였습니다.
기존 단상 전압 공급 방식에서 삼상 전압 공급 방식으로 변경하고, 계약전력 10kW에서 20kW로 증설한 현장입니다. 삼상 분전반 제작 및 설치 후 삼상 기계 장비 사용 위치에 맞춰 하이박스와 삼상 누전 차단기를 설치하였으며, GW 후렉시블 배관과 F-CV 라인을 포설하여 전용 전기 배선 공사를 완료하였습니다. 최종 단계에서는 차단기 투입 후 380V급 삼상 전압 출력 상태를 확인하고 공사를 마무리하였습니다.
1. 현장 개요
| 현장 위치 | 경기도 부천시 오정구 오정동 |
|---|---|
| 작업 요청 | 단상 전압 공급 방식에서 삼상 전압 공급 방식으로 변경 및 계약전력 증설 |
| 계약전력 변경 | 기존 10kW에서 20kW로 증설 |
| 전압 공급 방식 | 단상 전원 환경에서 삼상 전원 환경으로 변경 |
| 핵심 시공 | 삼상 분전반 제작 설치, 삼상 장비 전용 배선, 하이박스 및 누전 차단기 설치, GW 후렉시블 배관 및 F-CV 라인 포설 |
1-1. 삼상 장비 사용을 위한 전원 환경 확인

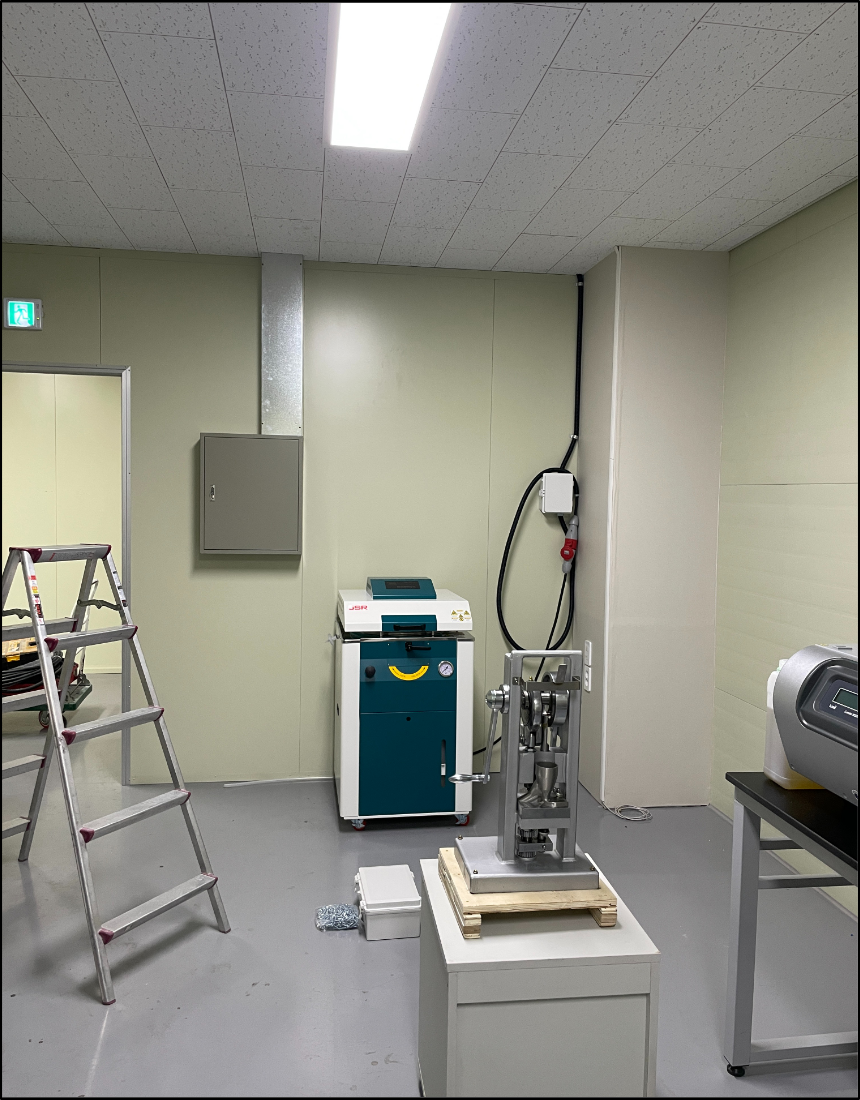

삼상 장비 사용을 위한 전기 증설 공사가 진행된 오정동 현장 내부 전경입니다.
현장 내부에는 삼상 장비 사용을 위한 작업 공간과 기존 전원 설비가 확인되었습니다. 삼상 장비는 일반 단상 콘센트 전원으로 운용할 수 없는 경우가 많으므로, 장비 정격 전압과 부하 용량에 맞춘 전용 전기 배선 공사가 필요합니다.
본 현장은 계약전력 증설과 전압 공급 방식 변경이 선행된 뒤, 실제 삼상 장비 사용 위치까지 전원을 안전하게 공급하기 위한 배관·배선 및 차단기 설치가 필요한 조건이었습니다. 이에 따라 삼상 분전반에서 각 부하 측 장비 위치까지 전용 회로를 구성하는 방식으로 시공을 계획하였습니다.
1-2. 분전반과 부하 측 장비 위치 확인

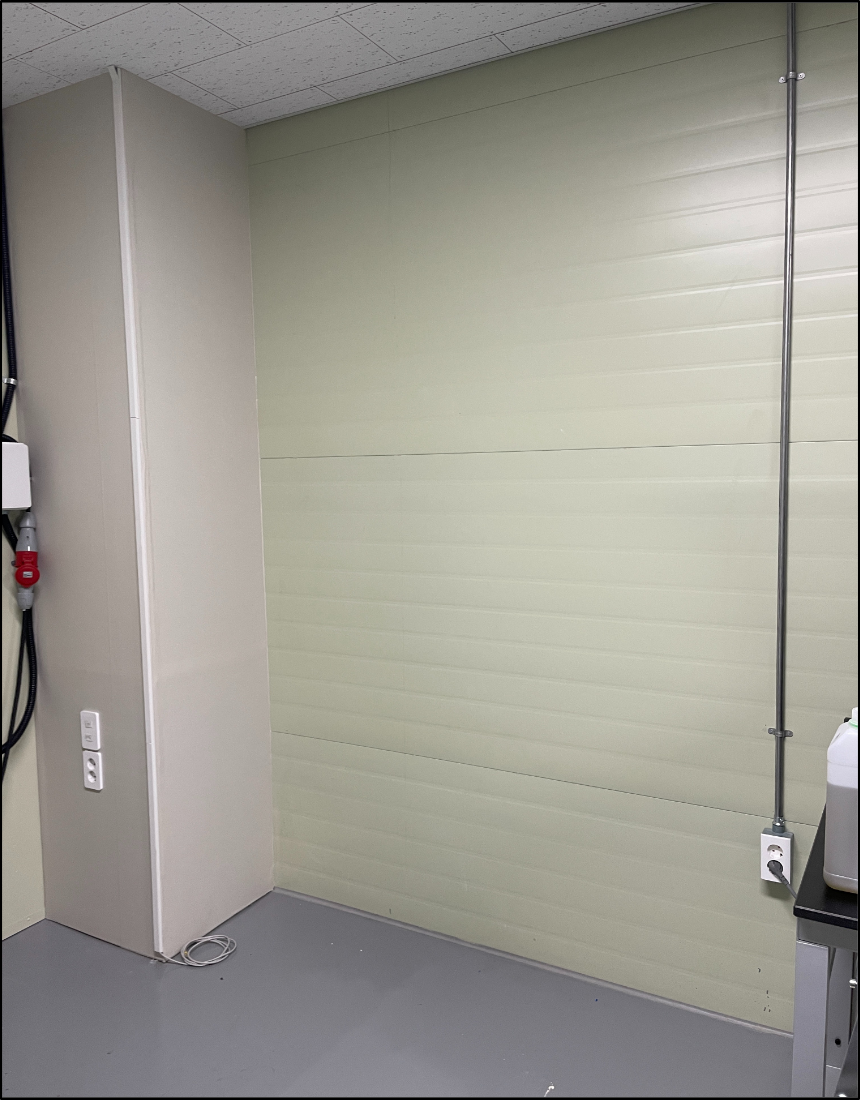

삼상 장비 설치 위치를 기준으로 하이박스와 전용 배선 시공 구간을 확인하였습니다.

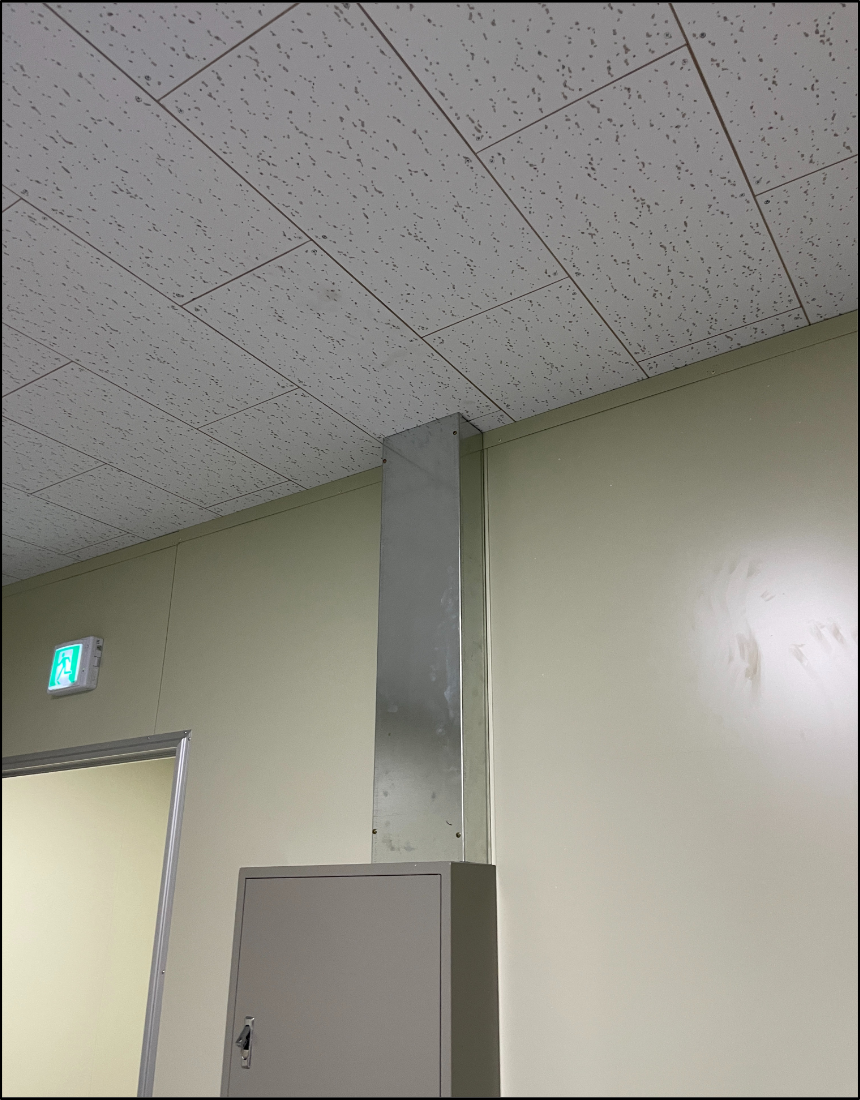

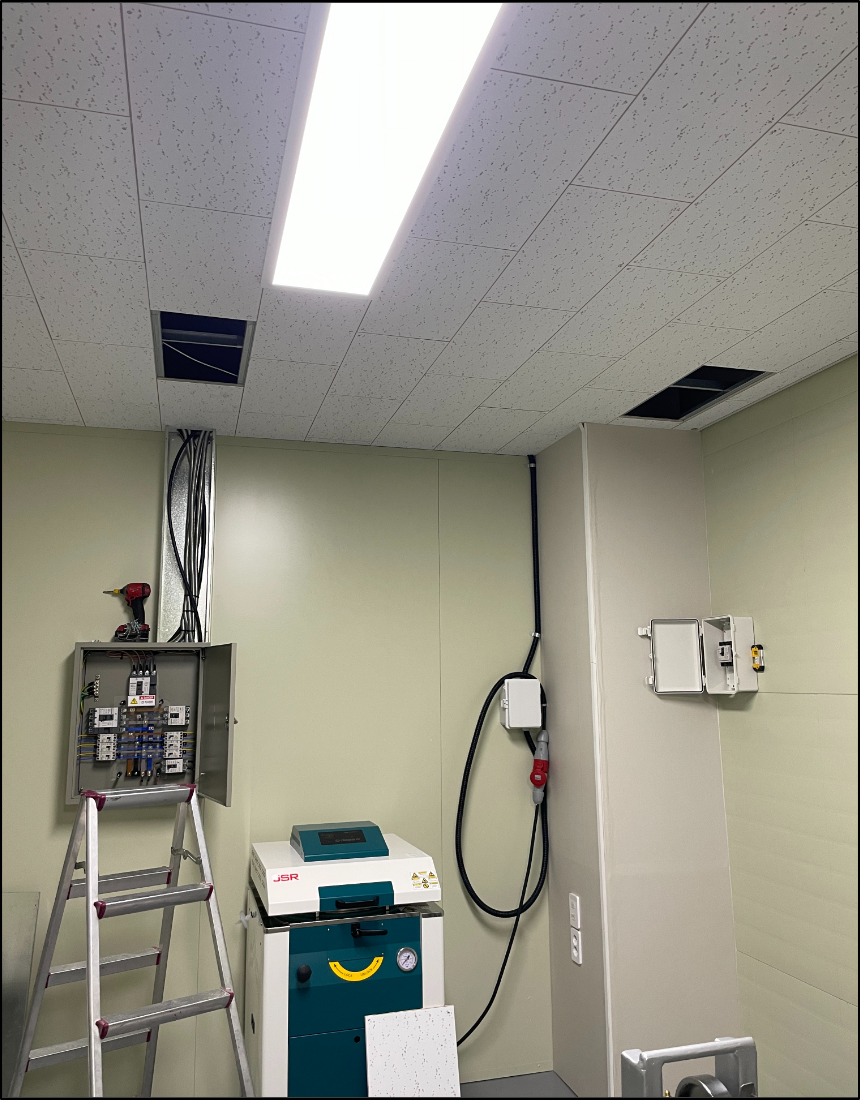

삼상 분전반과 천장 포설 경로를 확인하여 전용 전기 배선 공사를 준비하였습니다.
삼상 전용 배선 공사에서는 분전반 위치와 장비 설치 위치, 전선 포설 경로를 먼저 확인해야 합니다. 본 현장은 벽면 분전반과 천장 텍스 내부 공간을 활용하여 전선을 포설하고, 삼상 장비가 설치될 위치에 별도 하이박스와 누전 차단기를 구성하는 방식으로 진행하였습니다.
2. 사용 장비 및 진단 데이터

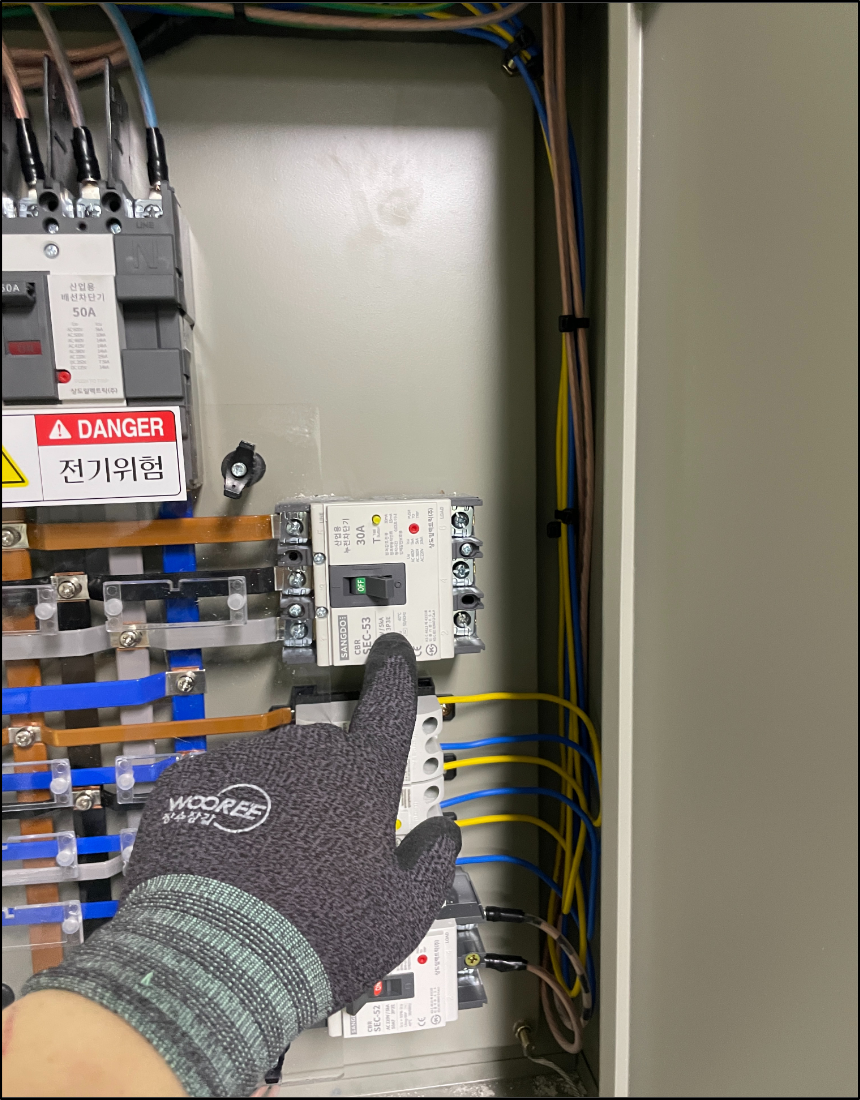

삼상 분전반 내부의 차단기 구성과 규격을 확인하는 작업 과정입니다.
| 기존 전원 조건 | 단상 전압 공급 방식, 계약전력 10kW |
|---|---|
| 변경 후 전원 조건 | 삼상 전압 공급 방식, 계약전력 20kW |
| 주요 시공 자재 | 삼상 분전반, 삼상 380V 누전 차단기, 하이박스, GW 후렉시블 배관, F-CV 케이블, 전선관 부속 |
| 작업 장비 | 사다리, 전동 공구, 수공구, 클램프 미터, 테스터기, 절연 장갑 |
| 확인 항목 | 삼상 분전반 차단기 구성, 장비 설치 위치, 전선 포설 경로, 하이박스 설치 위치, 380V급 전압 출력 여부 |
| 전압 확인 결과 | 제공 사진 기준 테스터기 표시값 약 390.7V 확인 |
3. 규격 준수 시공 내역
3-1. 삼상 분전반 제작 및 차단기 구성 확인
계약전력 증설과 삼상 전압 공급 방식 변경 후, 삼상 장비 부하에 전원을 공급하기 위한 삼상 분전반을 구성하였습니다. 분전반 내부에는 메인 보호장치와 분기 회로용 차단기를 배치하고, 각 부하 회로별 전원 공급이 가능하도록 회로 구성을 정리하였습니다.
삼상 전기공사에서는 차단기 용량과 전선 굵기, 부하 용량, 접속 방식이 서로 맞아야 합니다. 차단기 용량을 임의로 크게 적용하거나 부하에 맞지 않는 전선을 사용할 경우 배선 과열, 차단 불량, 전기 화재 위험이 발생할 수 있으므로 국가 정식 면허 등록 전기공사업체의 검토를 거쳐 시공해야 합니다.
3-2. 부하 측 하이박스 및 차단기 자재 준비

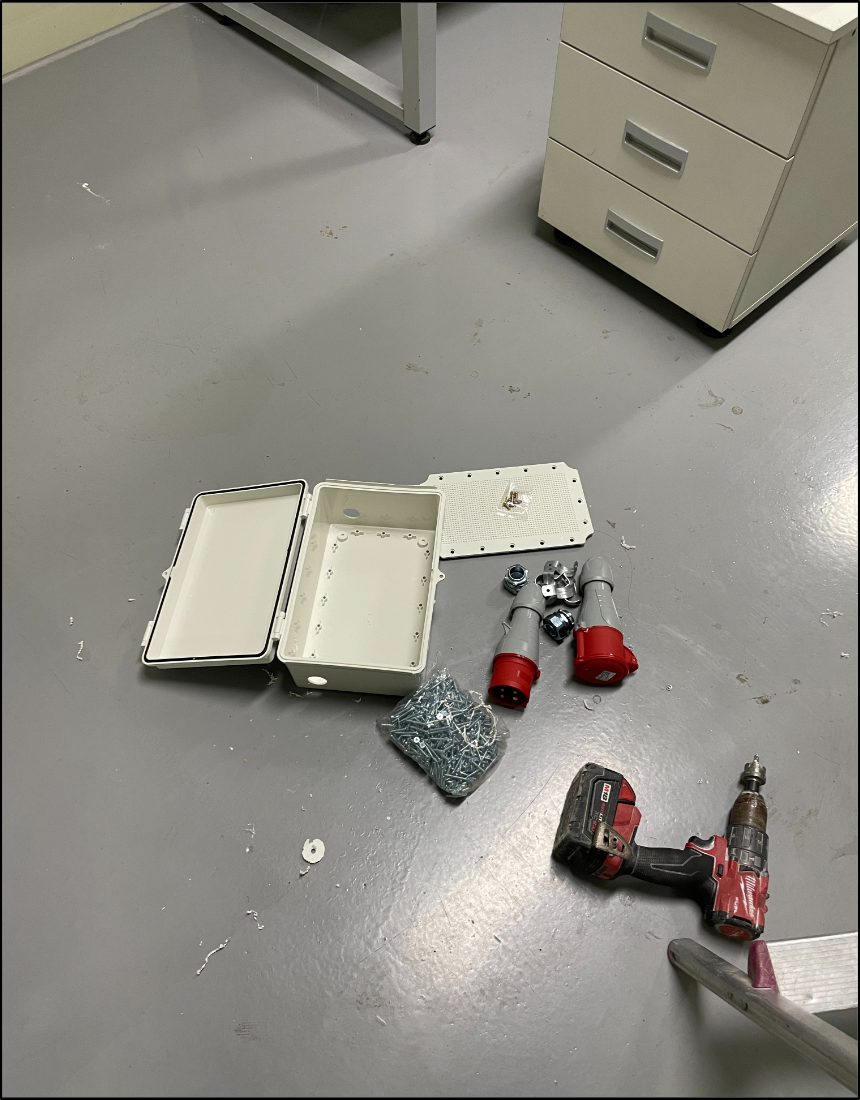

하이박스, 삼상 콘센트 부속, 체결 자재 및 전동 공구를 준비한 상태입니다.
삼상 장비 설치 위치에는 안전한 전선 접속과 회로 보호를 위해 하이박스와 삼상 누전 차단기를 준비하였습니다. 하이박스는 장비 인근에서 차단기와 접속부를 보호하는 역할을 하며, 유지보수 시 회로 차단 및 점검을 용이하게 하는 구성입니다.
현장에서는 전동 공구, 전선관 부속, 차단기, 하이박스 및 관련 부품을 준비한 뒤 실제 벽면 설치 위치와 장비 사용 방향을 기준으로 설치 작업을 진행하였습니다.
3-3. 삼상 장비 위치 하이박스 및 누전 차단기 설치

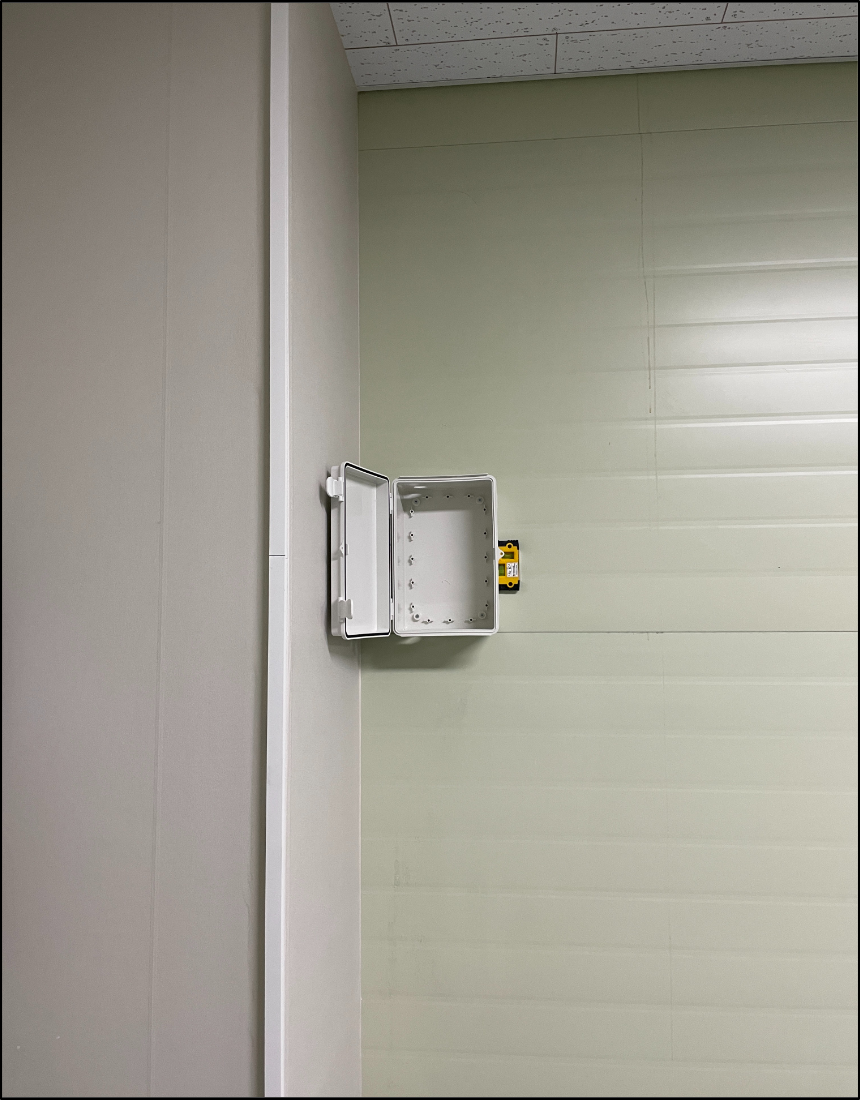

삼상 장비 사용 위치에 맞춰 벽면 하이박스 외함을 고정 설치하였습니다.

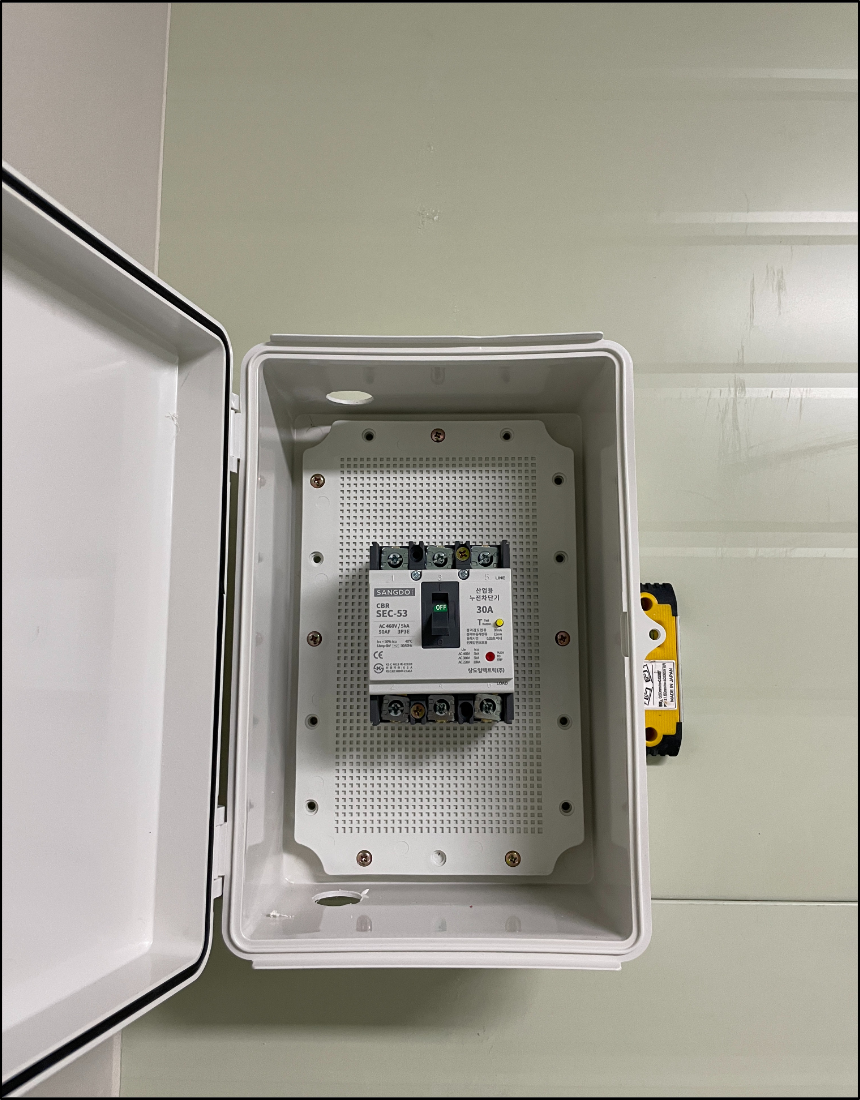

하이박스 내부에 삼상 장비 전용 380V 누전 차단기를 설치한 상태입니다.
삼상 장비 설치 예정 위치에 맞춰 벽면에 하이박스를 고정하고, 내부에 삼상 380V 회로용 누전 차단기를 설치하였습니다. 차단기 설치 시에는 전원측과 부하측 단자 방향을 확인하고, 추후 배선 접속이 가능한 공간을 확보하였습니다.
삼상 장비는 부하 특성에 따라 기동 전류와 운전 전류가 달라질 수 있으므로, 장비 용량과 회로 보호 조건에 맞는 차단기 규격 확인이 필요합니다. 본 현장에서는 삼상 장비 사용 위치에 전용 차단기를 별도로 구성하여 장비 운용 시 안전성을 확보하였습니다.
3-4. 천장 구간 전선 포설 경로 확보
삼상 분전반과 부하 측 하이박스 사이의 천장 전선 포설 경로를 확보하였습니다.
삼상 분전반에서 하이박스가 설치된 부하 측 위치까지 전선을 포설하기 위해 천장 텍스 일부를 개방하고 배선 경로를 확보하였습니다. 전선 포설 경로는 기존 설비와 간섭되지 않도록 확인하고, 전선이 꺾이거나 눌리지 않도록 시공해야 합니다.
천장 내부를 통한 배선 작업은 외관상 단순해 보일 수 있으나, 실제로는 전선 보호, 장력 관리, 전선관 접속, 분전반 인입부 정리가 필요한 전문 전기공사입니다.
3-5. GW 후렉시블 배관 및 F-CV 라인 포설

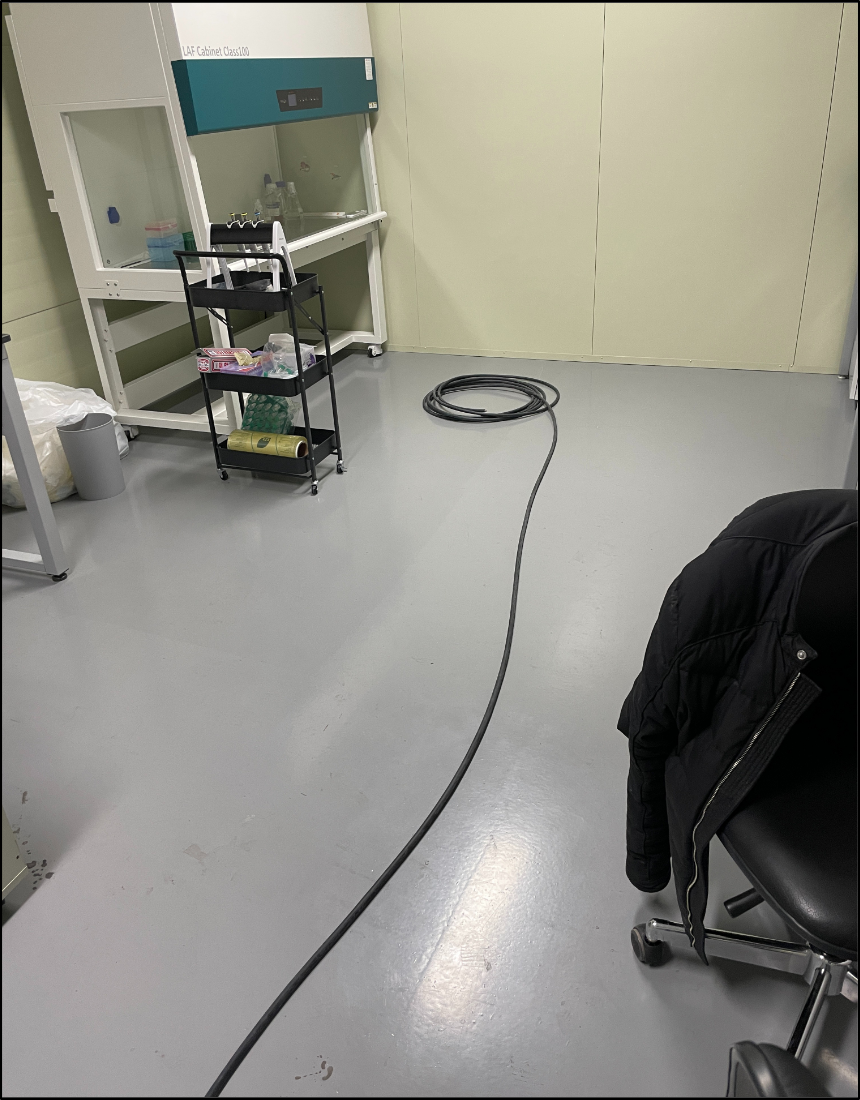

삼상 장비 전원 공급을 위한 F-CV 케이블 포설을 준비하는 단계입니다.

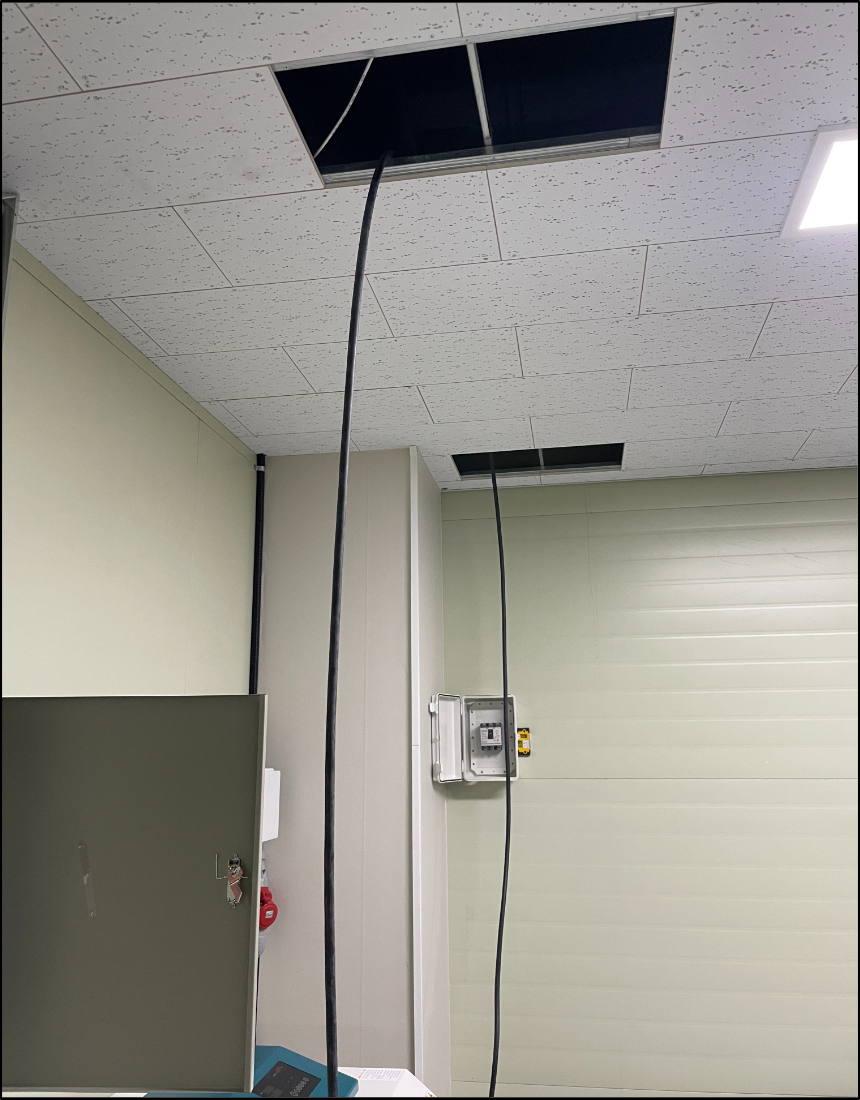

천장 내부 경로를 활용하여 삼상 전용 케이블을 부하 측 위치까지 포설하였습니다.
삼상 전용 장비에 전원을 공급하기 위해 F-CV 라인을 포설하고, 노출 및 인입 구간에는 GW 후렉시블 배관을 적용하였습니다. 후렉시블 배관은 전선 보호와 기계적 손상 방지를 위해 필요한 구간에 적용됩니다.
케이블 포설 시에는 분전반에서 부하 측 하이박스까지의 경로를 따라 전선을 인입하고, 천장 개구부와 벽면 인입부에서 케이블 피복이 손상되지 않도록 확인하였습니다.
3-6. 삼상 분전반 및 부하 측 차단기 전선 접속

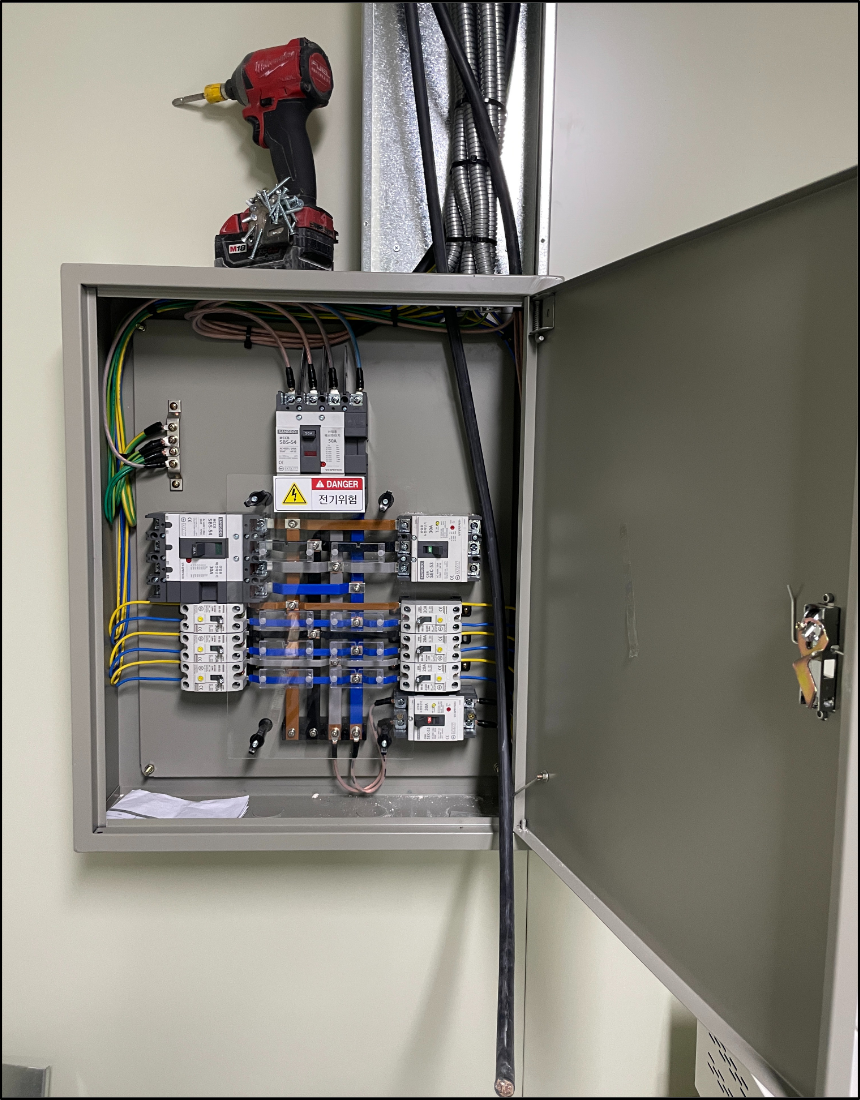

삼상 메인 분전반 내부로 전원 케이블을 인입하고 접속을 준비하는 과정입니다.

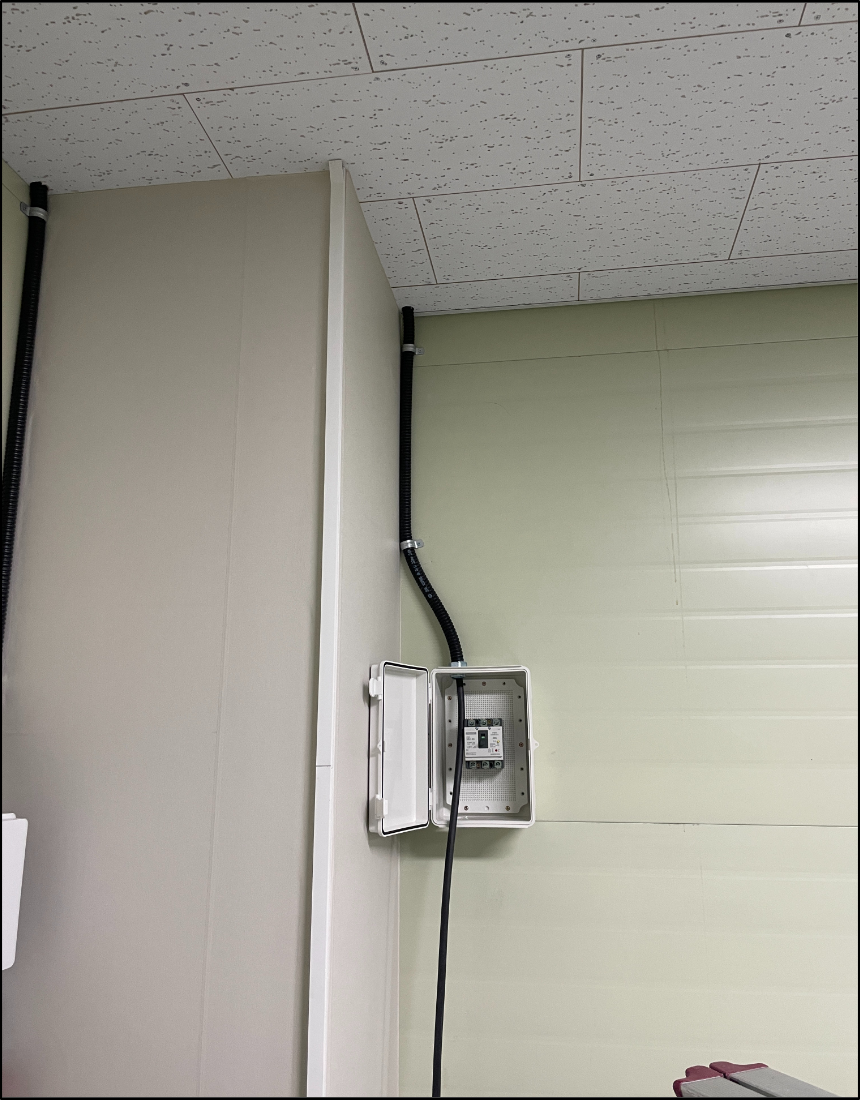

부하 측 하이박스 상부에 GW 후렉시블 배관을 연결하고 케이블을 인입하였습니다.
삼상 메인 분전반에서 포설된 케이블을 인입하고, 부하 측 하이박스 내부 누전 차단기까지 전선을 연결하였습니다. 삼상 회로는 각 상의 접속 위치와 단자 체결 상태가 중요하므로, 전선 식별과 단자 조임 상태를 순차적으로 확인해야 합니다.
분전반 내부에서는 전원선이 차단기 단자에 정확히 삽입되었는지 확인하고, 하이박스 내부에서는 누전 차단기 전원측과 부하측 접속이 혼동되지 않도록 정리하였습니다. 접촉 불량은 발열과 전압 불안정의 원인이 될 수 있으므로 단자 체결 상태를 반복 점검하였습니다.
삼상 380V 회로는 일반 단상 콘센트 증설과 달리 장비 부하, 전선 규격, 차단기 용량, 접지 및 분전반 구성까지 함께 검토해야 합니다. 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체가 아닌 무면허 업체가 임의로 시공할 경우 감전, 누전, 설비 고장, 화재 위험이 발생할 수 있습니다.
4. 안전성 검증 결과
4-1. 삼상 380V 전압 출력 확인

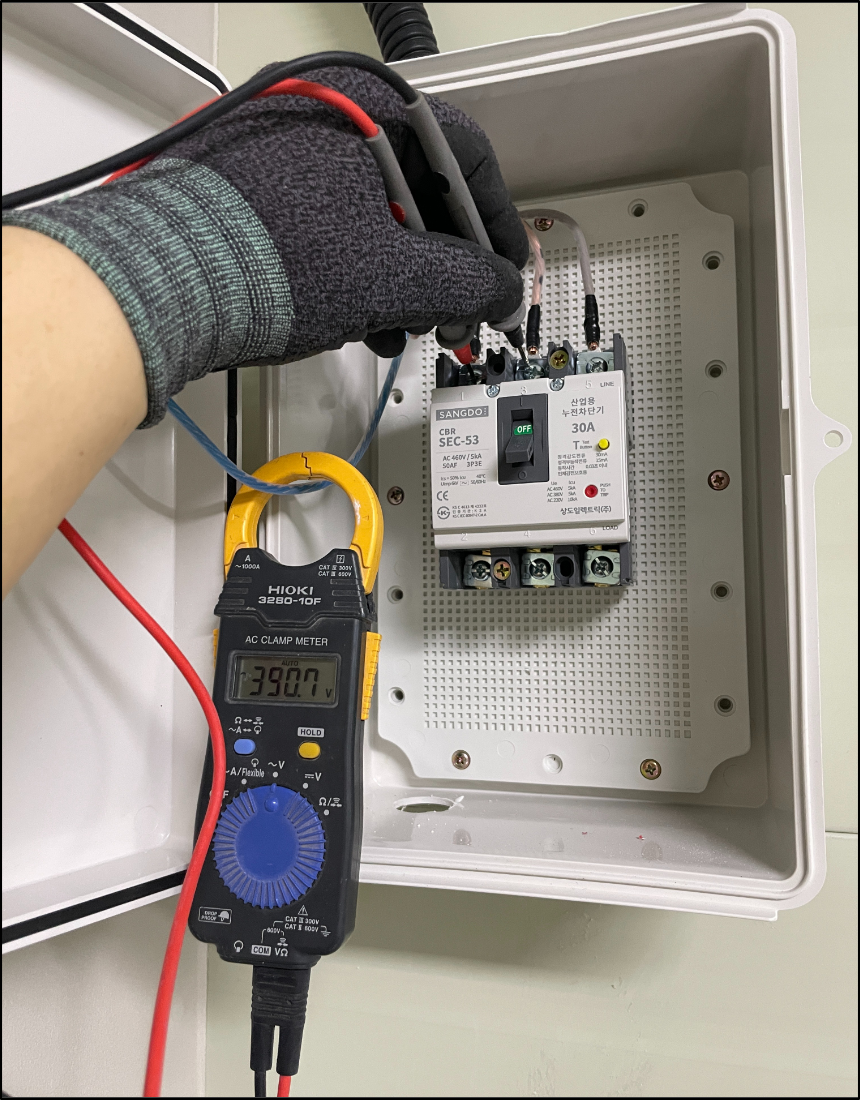

차단기 투입 후 테스터기를 사용하여 삼상 380V급 전압 출력 상태를 확인하였습니다.
배선 접속 완료 후 차단기를 투입하고 삼상 전압 출력 상태를 확인하였습니다. 제공 사진 기준 테스터기에는 약 390.7V가 표시되어 있으며, 이는 삼상 380V급 회로의 전압 출력 확인 과정으로 볼 수 있습니다.
전압 확인은 삼상 장비 사용 전 반드시 필요한 검수 절차입니다. 전압이 정상적으로 출력되더라도 단자 체결 상태, 차단기 동작 상태, 전선 피복 손상 여부, 접속부 발열 가능성 등을 함께 확인해야 안전한 장비 운용이 가능합니다.
4-2. 사용전 점검 및 최종 마감
단상에서 삼상 전압 공급 방식으로 변경하고 계약전력 10kW에서 20kW로 증설한 뒤, 삼상 분전반 제작 설치와 부하 측 전용 배선 공사를 완료하였습니다. 하이박스 내부 삼상 누전 차단기 설치, GW 후렉시블 배관 및 F-CV 라인 포설, 분전반과 부하 측 전선 접속을 완료한 후 380V급 전압 출력 상태를 확인하였습니다.
본 공사는 삼상 기계 장비 운용을 위한 전용 전기 배선 공사까지 포함된 사례입니다. 계약전력 증설만으로 장비 사용이 완료되는 것이 아니라, 장비 설치 위치까지 적합한 차단기와 전선, 배관을 구성해야 실제 운용이 가능합니다.
5. 계약전력 증설 및 삼상 전기공사가 필요한 경우
사업장, 공장, 연구실, 제조 공간 등에서 삼상 장비를 도입하는 경우 기존 단상 전원만으로는 장비 운용이 어려울 수 있습니다. 이때는 장비 정격 전압, 소비전력, 동시 사용 부하, 기존 계약전력, 분전반 여유 용량을 함께 검토해야 합니다.
계약전력을 증설할 때는 단순히 차단기 용량만 키우는 방식으로 접근해서는 안 됩니다. 인입 전원, 분전반 구성, 전선 굵기, 차단기 용량, 접지 및 부하 배분 상태를 종합적으로 검토해야 하며, 사용전 점검 대상 여부도 함께 확인해야 합니다.
특히 삼상 380V 전원을 사용하는 장비는 잘못된 결선이나 부적합한 보호장치 사용 시 장비 고장과 전기 사고로 이어질 수 있으므로, 국가 정식 등록 전기공사업체를 통한 현장 점검과 책임 시공이 필요합니다.
삼상 전기공사와 계약전력 증설은 전기설비의 안전성과 직접 연결되는 공사입니다. 절연 저항 기준치, 차단기 용량, 전선 허용전류, 접지 상태, 분전반 구성 등을 확인하지 않은 임의 시공은 누전, 감전, 설비 고장, 화재 위험을 높일 수 있습니다.
6. 무면허 불법 시공 주의
전기 관련 개인 자격증 보유 여부와 전기공사업체의 공사업 등록 여부는 별개의 사항입니다. 삼상 전기공사, 계약전력 증설, 분전반 제작 설치, 고정 배선 접속 공사는 감전과 화재 위험이 수반되므로 전기공사업법에 따라 국가 정식 면허 등록 전기공사업체인지 확인한 뒤 의뢰해야 합니다.
무면허 불법 시공 업체는 낮은 견적을 앞세워 공사를 진행하는 경우가 있으나, 시공 후 하자 책임, 보험 처리, 안전사고 대응에서 문제가 발생할 수 있습니다. 특히 삼상 380V 전원과 분전반, 계약전력 증설이 포함된 공사는 일반 콘센트 교체 수준의 작업이 아니므로 정식 등록 업체의 책임 시공이 필수적입니다.
6-1. 정식 전기공사 면허 등록 업체 조회 방법
- 한국전기공사협회 전기공사종합정보시스템 또는 공식 업체 조회 화면에 접속합니다.
- 업체 상호명과 사업자 정보를 정확하게 입력합니다.
- 전기공사업 등록번호와 등록 상태를 확인합니다.
- 견적서 또는 계약서에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
- 공사 범위, 책임 시공 주체, 사용전 점검 및 사후관리 가능 여부를 함께 확인합니다.
6-2. 무면허 불법 시공 업체 신고 방법
- 업체명, 연락처, 작업 장소와 시공 일자를 정리합니다.
- 견적서, 계약서, 입금 내역, 문자 메시지 및 현장 사진 등 증빙자료를 확보합니다.
- 관할 시청 또는 구청의 전기공사업 담당 부서에 등록 여부와 신고 절차를 문의합니다.
- 온라인 민원이 필요한 경우 국민신문고 등 공식 민원 창구를 통해 관련 내용을 접수합니다.
바른전기는 부천시 오정구 오정동 현장에서 단상 전압 공급 방식에서 삼상 전압 공급 방식으로 변경하고, 계약전력 10kW에서 20kW로 증설한 뒤 삼상 분전반 제작 설치, 부하 측 하이박스 및 삼상 누전 차단기 설치, GW 후렉시블 배관과 F-CV 라인 포설, 380V급 전압 출력 확인까지 완료하였습니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서 규격 점검과 안전 검수를 기반으로 책임 시공을 수행합니다.
