인천 연수구 옥련동 소재 태권도 학원에서 일부 다운라이트 조명 라인이 점등되지 않는 문제로 조명 회로 보수 공사를 진행한 현장 사례입니다.



본 현장은 기존에도 타 업체를 통해 부분 수리를 받은 이력이 있었으나, 동일한 유형의 문제가 반복적으로 발생한 상태였습니다. 현장 점검 결과 단순 램프 불량이 아니라, 천장 내부 다운라이트 조명 배선의 접속단자 노후화와 접속 불량, 일부 접속부 탄화가 주요 원인으로 확인되었습니다. 바른전기는 전기공사업법에 따른 국가 정식 면허 등록 전기공사업체로서, 문제가 발생한 일부 구간만 임시로 보수하는 방식이 아니라 전체 조명 라인의 접속 상태를 확인하고 노후 커넥터를 전용 접속 커넥터로 교체하는 방식으로 근본적인 보수 작업을 진행하였습니다.





1. 현장 개요



현장 위치	인천 연수구 옥련동 소재 태권도 학원
요청 내용	학원 내부 일부 다운라이트 조명 미점등 문제 수리
주요 증상	총 2개 조명 라인 미점등, 기존 수리 이후에도 다른 지점에서 반복 불량 발생
확인 원인	다운라이트 조명 배선 접속단자 노후화, 접속 불량, 탄화 및 파손
핵심 조치	다운라이트 약 70여 개 탈거 점검, 노후 커넥터 철거, 전용 커넥터 재접속, 전체 조명 정상 점등 확인

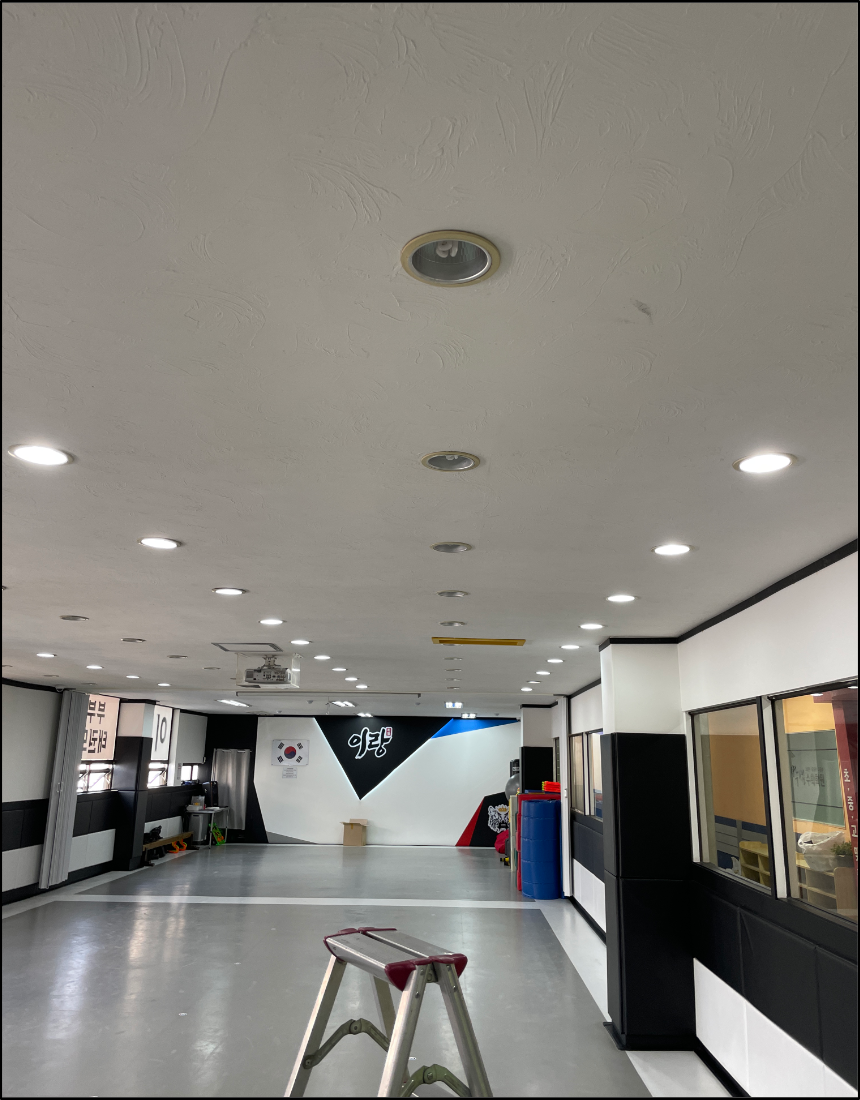

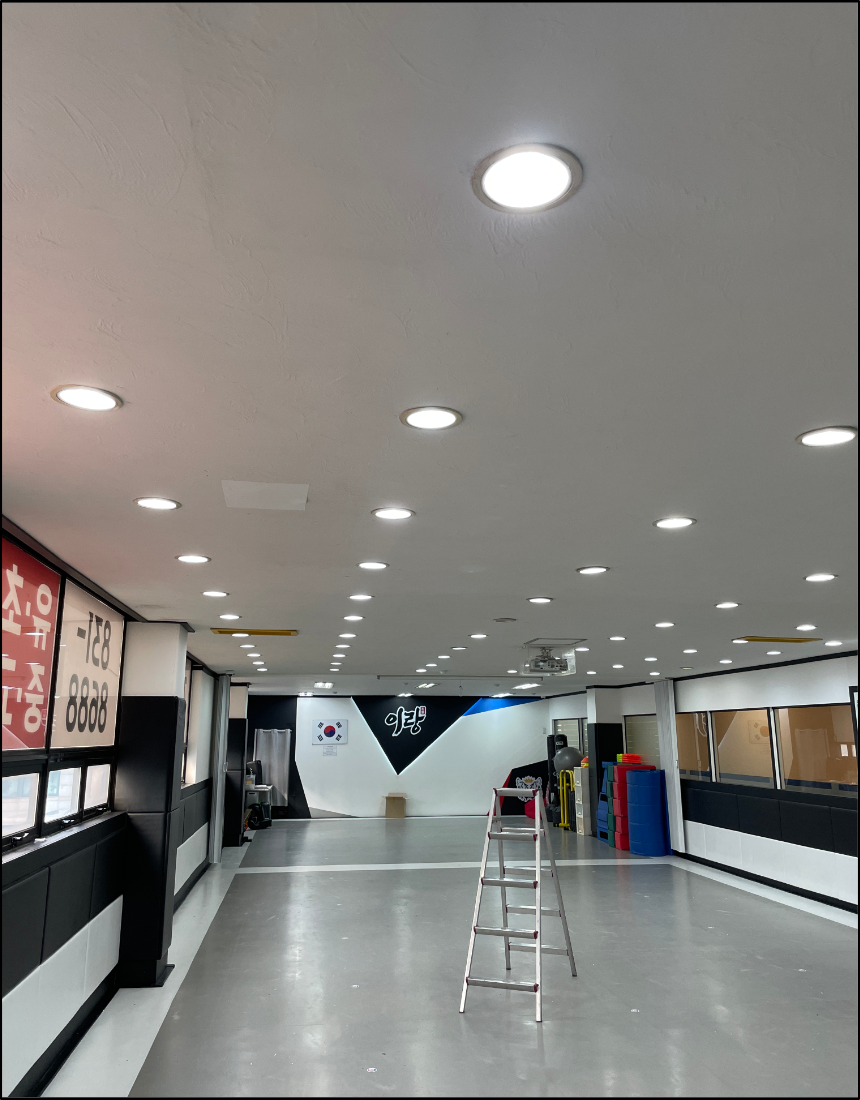

학원 내부 일부 다운라이트 조명이 점등되지 않아 전체 조명 라인 상태를 확인하였습니다.



현장 도착 후 학원 내부 조명 상태를 확인한 결과, 천장에 설치된 다수의 다운라이트 중 일부 라인이 점등되지 않는 상태였습니다. 학원과 같이 넓은 실내 공간에서는 조명 불량이 수업 환경과 안전 동선에 직접적인 영향을 줄 수 있으므로, 단순 램프 교체가 아닌 회로 단위의 원인 확인이 필요합니다.

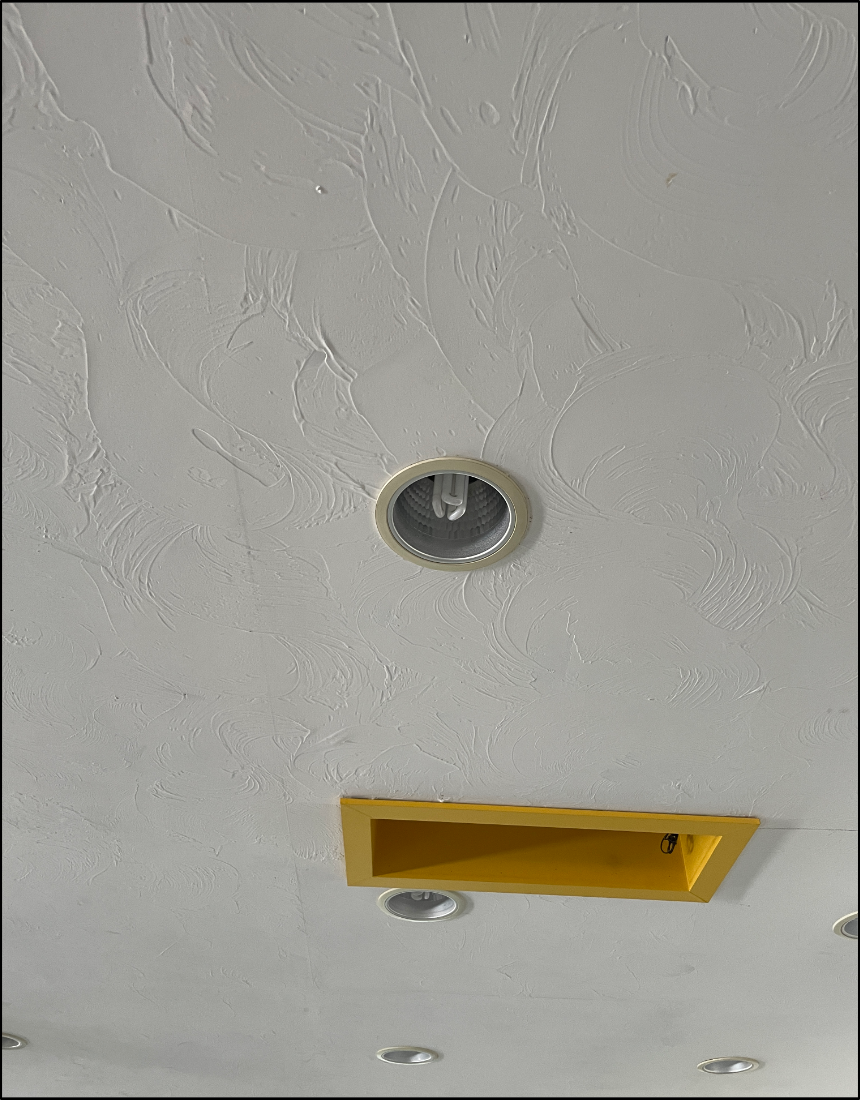

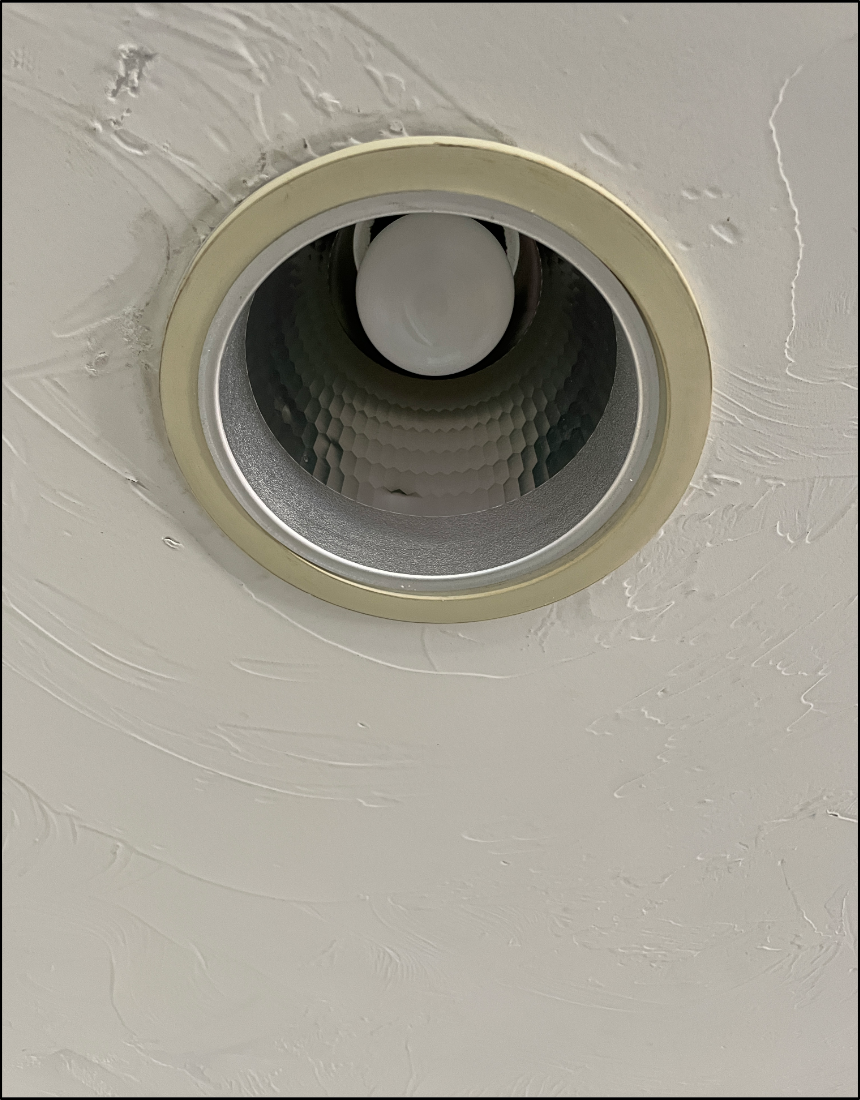

점등 불량이 발생한 다운라이트 조명 구간을 확인하고 천장 내부 배선 점검을 준비하였습니다.



조명 미점등 구간을 기준으로 천장 내부 배선 경로와 다운라이트 연결 구조를 확인하였습니다. 본 현장은 특정 한 개 조명만 문제가 된 것이 아니라 라인 단위로 점등 문제가 발생했기 때문에, 전원 공급 라인과 중간 접속부의 상태를 함께 점검해야 하는 상황이었습니다.



2. 사용 장비 및 진단 데이터



점검 대상	다운라이트 조명 회로, 조명기구 연결부, 전선 접속단자, 천장 내부 중간 접속부
사용 자재	조명 배선용 전용 접속 커넥터, 절연 공구, 수공구, 조명 탈거 및 재설치 도구
진단 결과	기존 커넥터 노후화, 접속부 탄화, 접촉 불량, 일부 접속단자 파손 확인
위험 요소	접속부 발열, 조명 반복 미점등, 차단기 이상 동작 가능성, 전기 화재 위험
최종 확인	노후 접속단자 교체 후 전체 조명 정상 점등 및 회로 이상 여부 확인

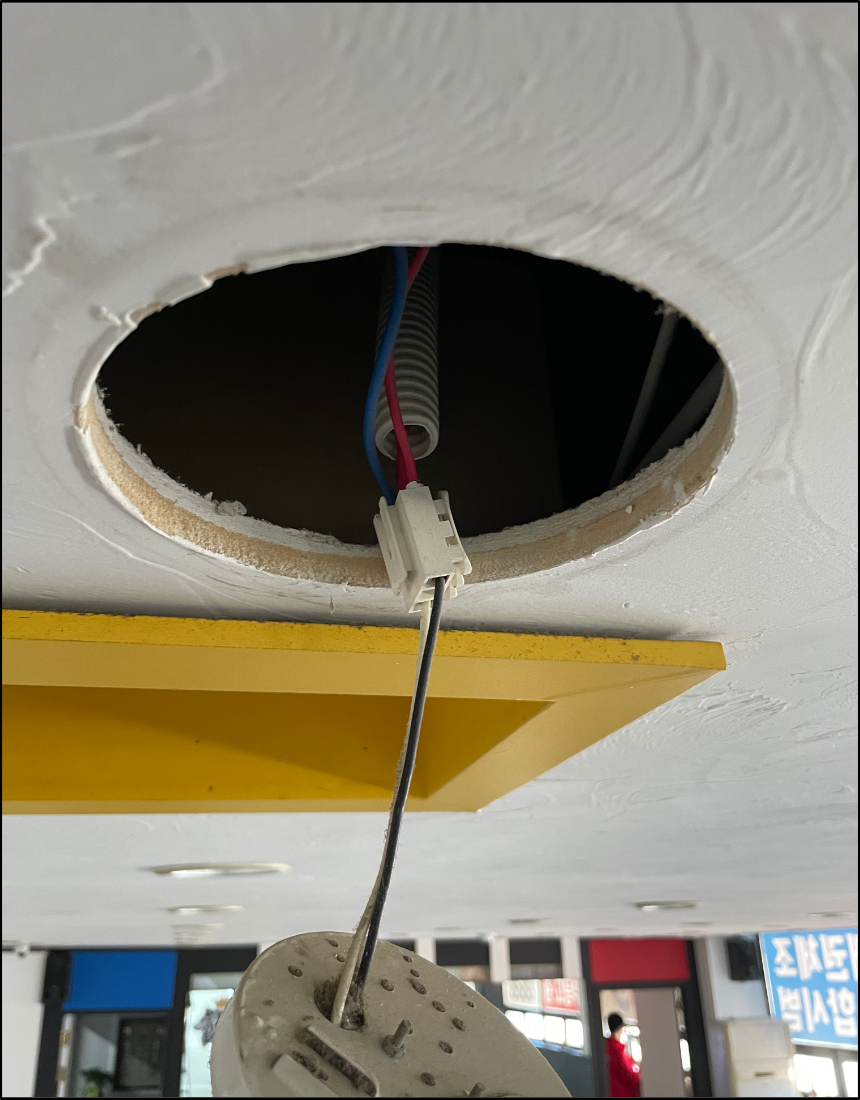

다운라이트를 탈거한 뒤 기존 전선 접속부와 커넥터 상태를 확인하였습니다.



다운라이트 조명 기구를 탈거한 뒤 천장 내부 배선 접속부를 확인하였습니다. 조명기구 자체보다 배선 연결부에 문제가 있는 경우, 램프나 안정기만 교체해도 동일한 문제가 재발할 수 있습니다.

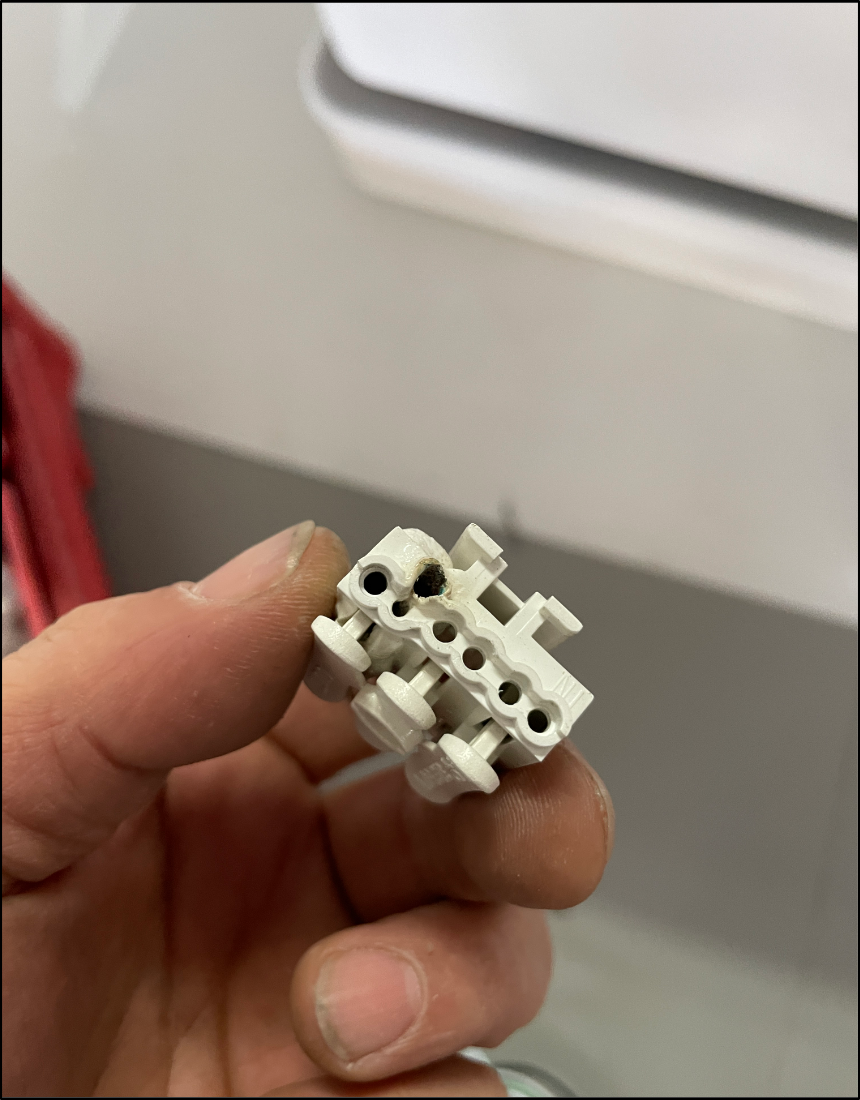

장기간 사용된 접속단자에서 접속 불량과 탄화 흔적이 확인되었습니다.

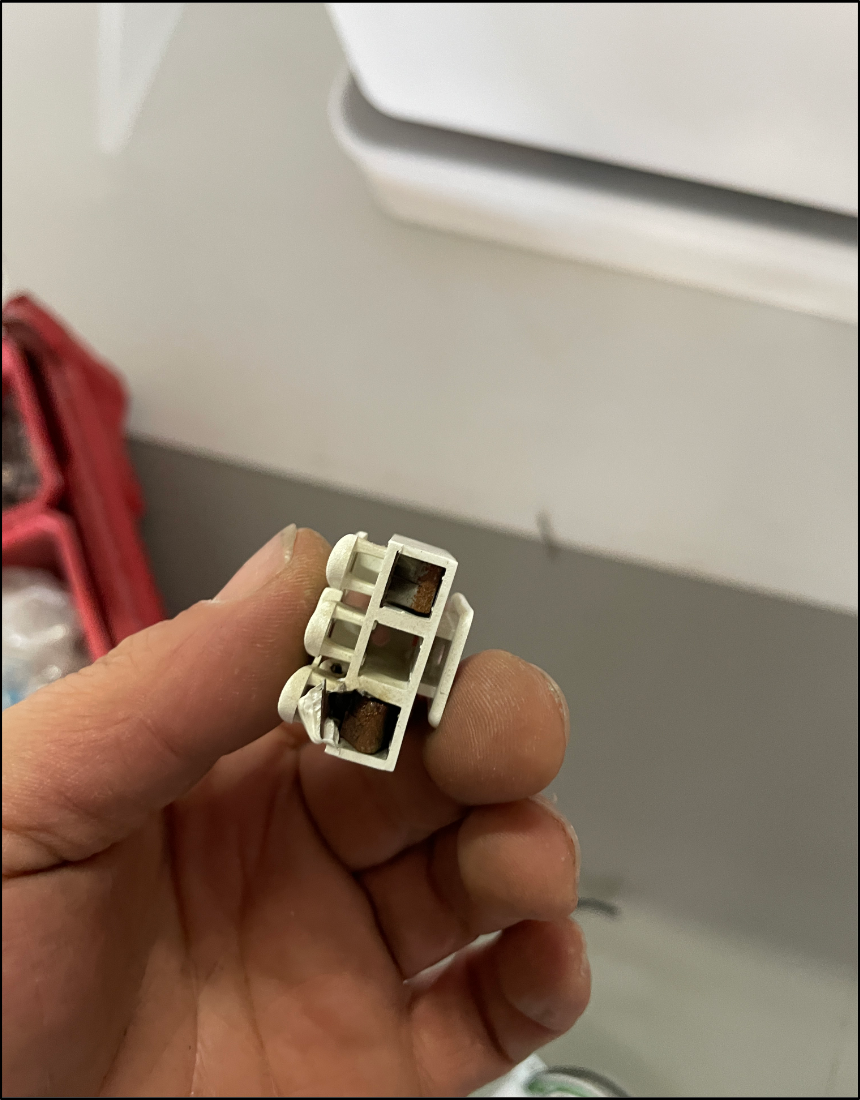

1. 기존 접속단자는 노후화로 인해 파손 및 접촉 불량이 발생한 상태였습니다.



분리된 기존 접속단자에서는 탄화 흔적과 부식, 파손이 확인되었습니다. 접속단자가 노후되면 전선이 충분히 밀착되지 않아 접촉저항이 증가하고, 이로 인해 발열, 미점등, 간헐적 점등, 심한 경우 전기 화재로 이어질 수 있습니다. 따라서 이러한 증상은 단순 부품 교체가 아니라 접속 구조 자체를 개선해야 하는 전기공사에 해당합니다.





3. 규격 준수 시공 내역



3-1. 노후 접속단자 분리 및 손상 상태 확인

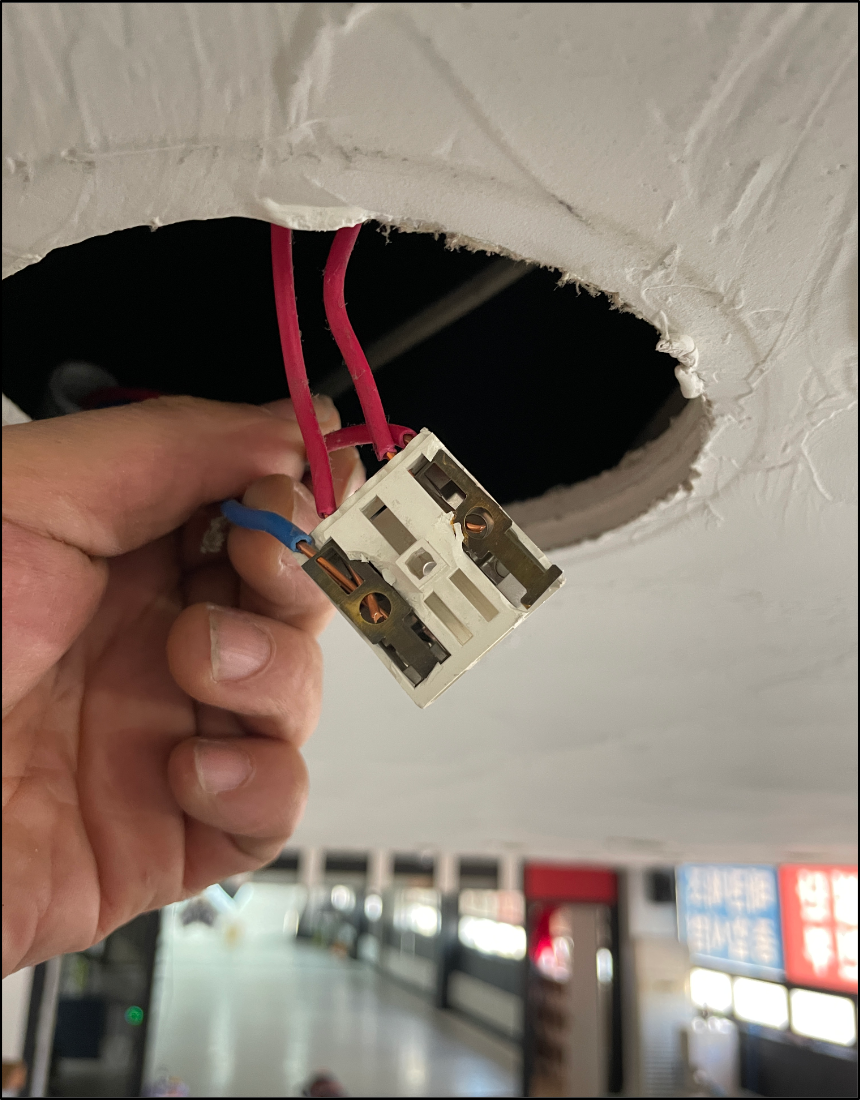

반복적인 조명 불량의 원인이 된 기존 노후 접속단자를 분리하였습니다.



미점등 라인의 다운라이트를 순차적으로 탈거하고, 기존 조명 배선에 연결되어 있던 노후 접속단자를 분리하였습니다. 접속단자 내부 금속부의 부식, 플라스틱 하우징 변형, 전선 체결력 저하 여부를 확인하였으며, 다수 구간에서 접속 불량이 발생할 가능성이 높은 상태가 확인되었습니다.



조명 회로는 부하 용량이 상대적으로 작아 보여도 다수의 조명기구가 연속으로 연결되기 때문에 중간 접속부 하나만 불량해도 이후 구간 전체가 점등되지 않을 수 있습니다. 따라서 접속부 상태 확인은 조명 보수 공사에서 핵심적인 진단 절차입니다.



3-2. 전용 커넥터 준비 및 접속 방식 변경

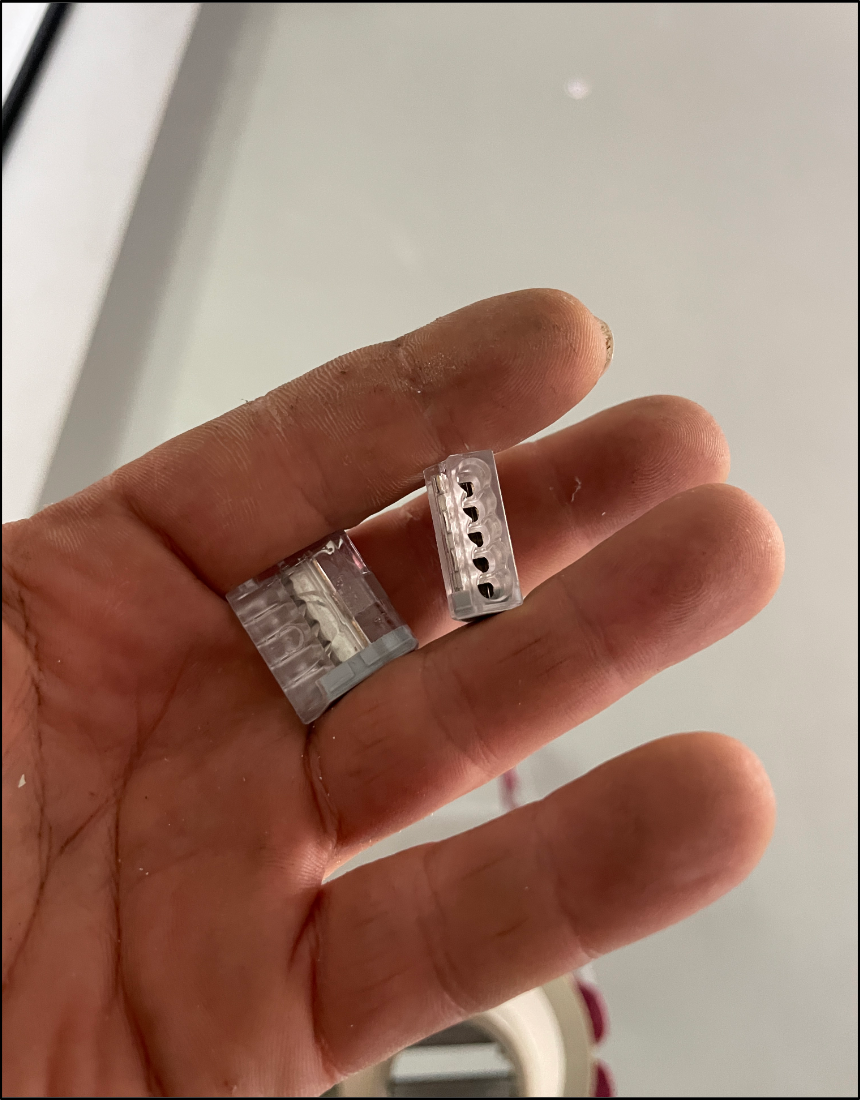

노후 접속단자를 대체하기 위해 안정적인 전선 접속이 가능한 전용 커넥터를 준비하였습니다.



기존 노후 접속단자를 대체하기 위해 조명 배선용 전용 커넥터를 준비하였습니다. 전선 접속은 단순히 전기가 통하게 만드는 작업이 아니라, 장기간 사용 중에도 접속력이 유지되고 접속부 발열이 발생하지 않도록 처리해야 하는 작업입니다.

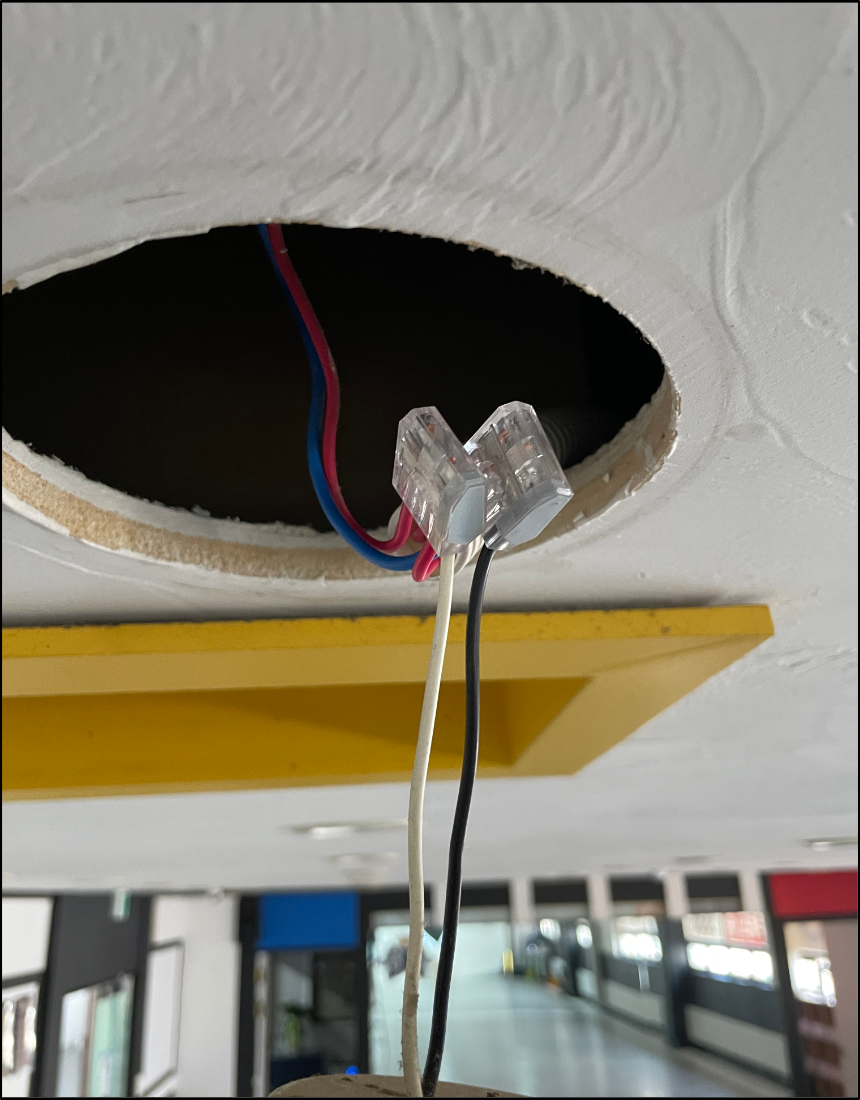

전용 커넥터를 사용하여 조명 배선을 안전하게 재접속하였습니다.



전선을 정리한 뒤 전용 커넥터를 사용하여 조명 배선을 재접속하였습니다. 접속 과정에서는 전선 피복 제거 길이, 도체 손상 여부, 커넥터 체결 상태, 전선 장력 여부를 확인하였습니다. 부적절한 접속은 절연 성능 저하와 접촉 불량으로 이어질 수 있으므로, 전기 안전 기준과 절연 저항 기준치 확보 관점에서 접속부를 정리하였습니다.



3-3. 기존 커넥터 철거 후 신규 접속부 구성

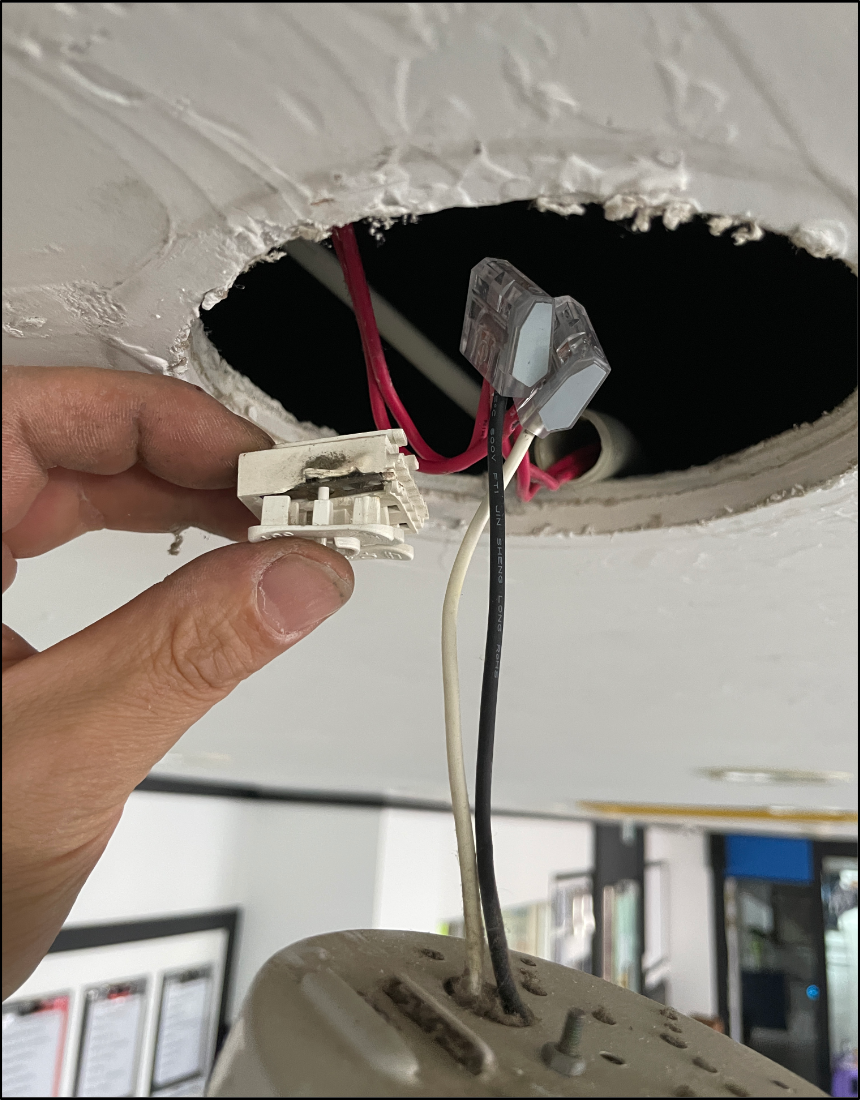

탄화와 파손이 확인된 기존 커넥터를 철거하고 신규 전용 커넥터로 교체하였습니다.



기존 커넥터는 탄화와 파손이 확인된 상태였기 때문에 재사용하지 않고 철거하였습니다. 이후 신규 전용 커넥터를 적용하여 전선 간 접속력을 안정적으로 확보하였습니다.



일부 접속부만 보수하면 당장은 조명이 켜질 수 있으나, 동일한 노후 커넥터가 남아 있는 다른 구간에서 다시 불량이 발생할 수 있습니다. 본 현장에서는 약 70여 개의 다운라이트를 순차적으로 확인하며 노후 접속부를 교체하고, 전체 라인의 접속 안정성을 높이는 방향으로 작업하였습니다.



3-4. 다운라이트 재설치 및 외관 복구

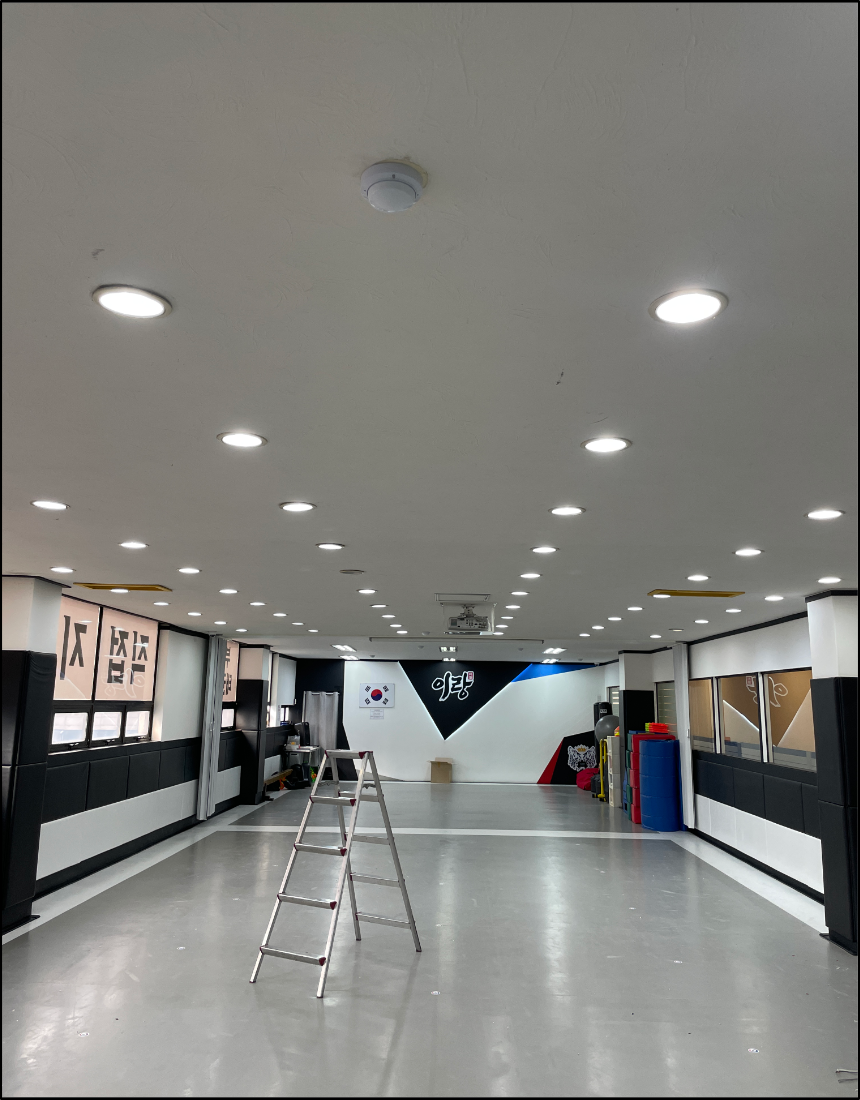

조명 보수 공사 완료 후 차단기를 투입하고 다운라이트 점등 상태를 확인하였습니다.



접속부 보수가 완료된 뒤 다운라이트 조명기구를 원위치에 재설치하였습니다. 재설치 과정에서는 조명기구가 천장 타공부에 안정적으로 고정되는지, 전선이 기구에 눌리거나 과도하게 꺾이지 않는지 확인하였습니다.



4. 안전성 검증 결과

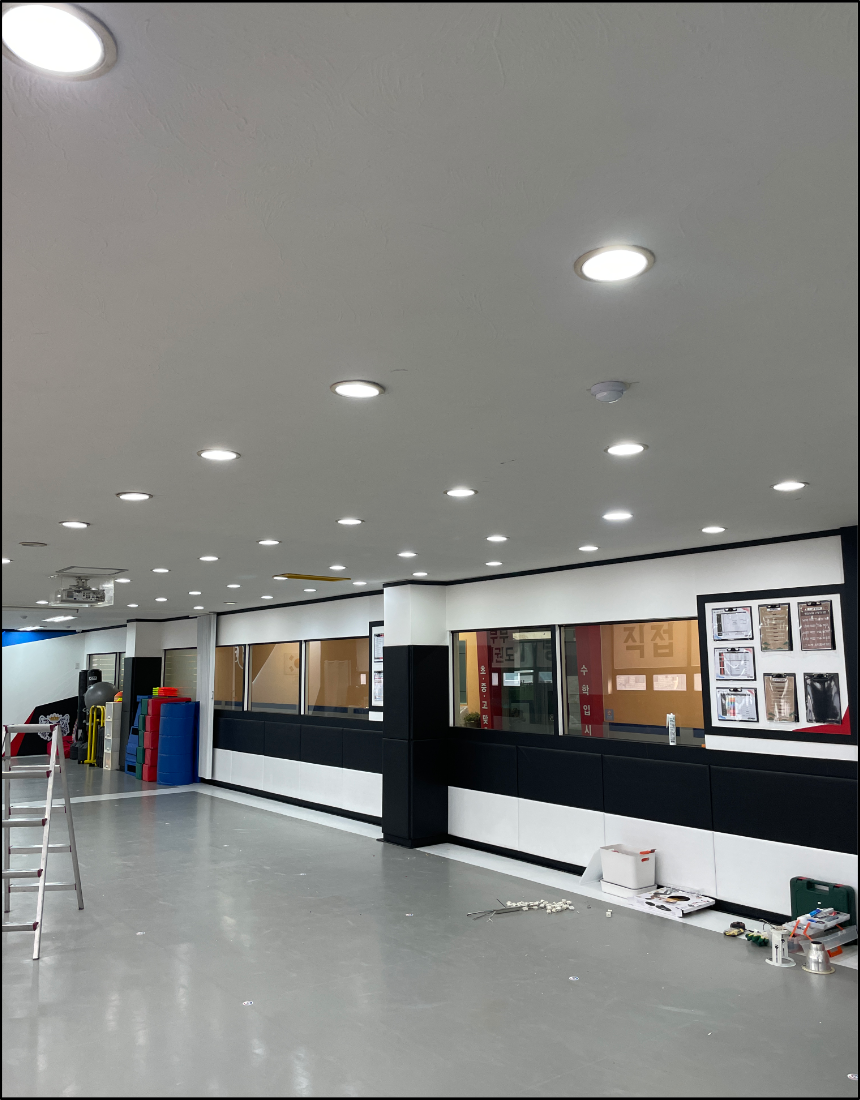

학원 내부 조명 라인이 정상적으로 점등되는지 최종 검수하였습니다.

노후 접속단자 교체와 배선 보수 후 전체 조명 정상 작동을 확인하고 현장을 마무리하였습니다.





조명 보수 공사 후에는 조명이 켜지는지만 확인하는 것으로 충분하지 않습니다. 접속부가 안정적으로 체결되었는지, 조명기구 재설치 과정에서 전선 눌림이 없는지, 차단기 투입 후 순간 점멸이나 간헐적 미점등이 없는지 확인해야 합니다.



본 현장은 반복적인 조명 불량의 원인이 노후 접속단자에 있었던 사례입니다. 바른전기는 해당 구간만 임시 보수하는 방식이 아니라, 전체 다운라이트 조명 라인의 접속 상태를 확인하고 노후 접속부를 개선하여 향후 동일 문제의 재발 가능성을 낮추는 방식으로 시공하였습니다.



5. 조명 보수 공사에서 접속부 점검이 중요한 이유



다운라이트 조명 불량은 램프, 안정기, 스위치, 차단기, 배선, 접속부 등 여러 원인으로 발생할 수 있습니다. 그중 접속부 불량은 외부에서 바로 보이지 않기 때문에 단순 교체식 수리로는 원인을 놓치기 쉽습니다.



단순 램프 불량	조명기구 또는 램프 자체의 수명이 다한 경우로, 해당 기구 교체 후 정상화될 수 있습니다.
접속부 불량	전선 연결부의 체결력 저하, 부식, 탄화, 커넥터 파손으로 인해 라인 전체가 불안정해질 수 있습니다.
반복 고장	동일한 노후 접속 방식이 여러 지점에 사용된 경우, 한 곳을 수리해도 다른 지점에서 같은 문제가 재발할 수 있습니다.



6. 무면허 불법 시공 주의







무면허 불법 시공 업체가 조명 회로를 임의로 보수할 경우, 접속 불량, 전선 손상, 절연 성능 저하, 차단기 오동작, 전기 화재 위험이 발생할 수 있습니다. 특히 문제가 발생한 부분만 임시로 연결하는 방식은 동일한 고장을 반복시키는 원인이 될 수 있습니다.



6-1. 정식 전기공사 면허 등록 업체 조회 방법





1. 한국전기공사협회 전기공사종합정보시스템 또는 공식 업체 조회 화면에 접속합니다.
2. 업체 상호명과 사업자 정보를 정확하게 입력합니다.
3. 전기공사업 등록번호와 등록 상태를 확인합니다.
4. 견적서 또는 계약서에 표시된 업체 정보와 조회 결과가 일치하는지 확인합니다.
5. 공사 범위, 책임 시공 주체, 사후관리 및 하자 대응 가능 여부를 함께 확인합니다.



6-2. 무면허 불법 시공 업체 신고 방법





1. 업체명, 연락처, 작업 장소와 시공 일자를 정리합니다.
2. 견적서, 계약서, 입금 내역, 문자 메시지 및 현장 사진 등 증빙자료를 확보합니다.
3. 관할 시청 또는 구청의 전기공사업 담당 부서에 등록 여부와 신고 절차를 문의합니다.
4. 온라인 민원이 필요한 경우 국민신문고 등 공식 민원 창구를 통해 관련 내용을 접수합니다.
